Apacsatlakozó, 733-as sorozat, kezelőszerszámos működtetés. A Wago 733-203 apacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 5–6 mm csupaszítási hosszt kell alkalmazni. A termék 1 vezetékcsatlakozó kapoccsal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A megbízható, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 10 × 11,8 × 20,3 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–0,5 mm². Az érintkezőfelület ónozott.
A Wago 733-203 világosszürke, 3 pólusú apacsatlakozó CAGE CLAMP® csatlakozással, 0,5 mm² névleges keresztmetszettel és 2,5 mm lábtávolsággal készül. Tömör és finom elemi szálas vezetékből 0,08–0,5 mm², érvéghüvellyel 0,25–0,34 mm² köthető be; a csupaszolási hossz 5–6 mm. Az IEC szerinti névleges áram 6 A, az UL1059 és CSA B felhasználási csoportban 4 A.
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 100 V; 2,5 kV; 6 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 6 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 6 A |
| UL1059; B felhasználási csoport | 150 V; 4 A |
| UL1059; C és D felhasználási csoport | Nincs megadott érték. |
| CSA; B felhasználási csoport | 150 V; 4 A |
| CSA; C és D felhasználási csoport | Nincs megadott érték. |
Csatlakozás és vezetékhatárok
| Pólusszám | 3 |
|---|---|
| Összes csatlakozási pont száma | 3 |
| Összes potenciál száma | 3 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Névleges keresztmetszet | 0,5 mm² |
| Működtetés | Működtetőszerszámmal; a bekötési ponttal párhuzamosan vagy arra merőlegesen |
| Tömör vezeték | 0,08–0,5 mm² / 28–20 AWG |
| Finom elemi szálas vezeték | 0,08–0,5 mm² / 28–20 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,34 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,34 mm² |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Vezetékbekötés iránya az illesztéshez képest | 0° |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen; a megnevezés szerint 100%-os |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|

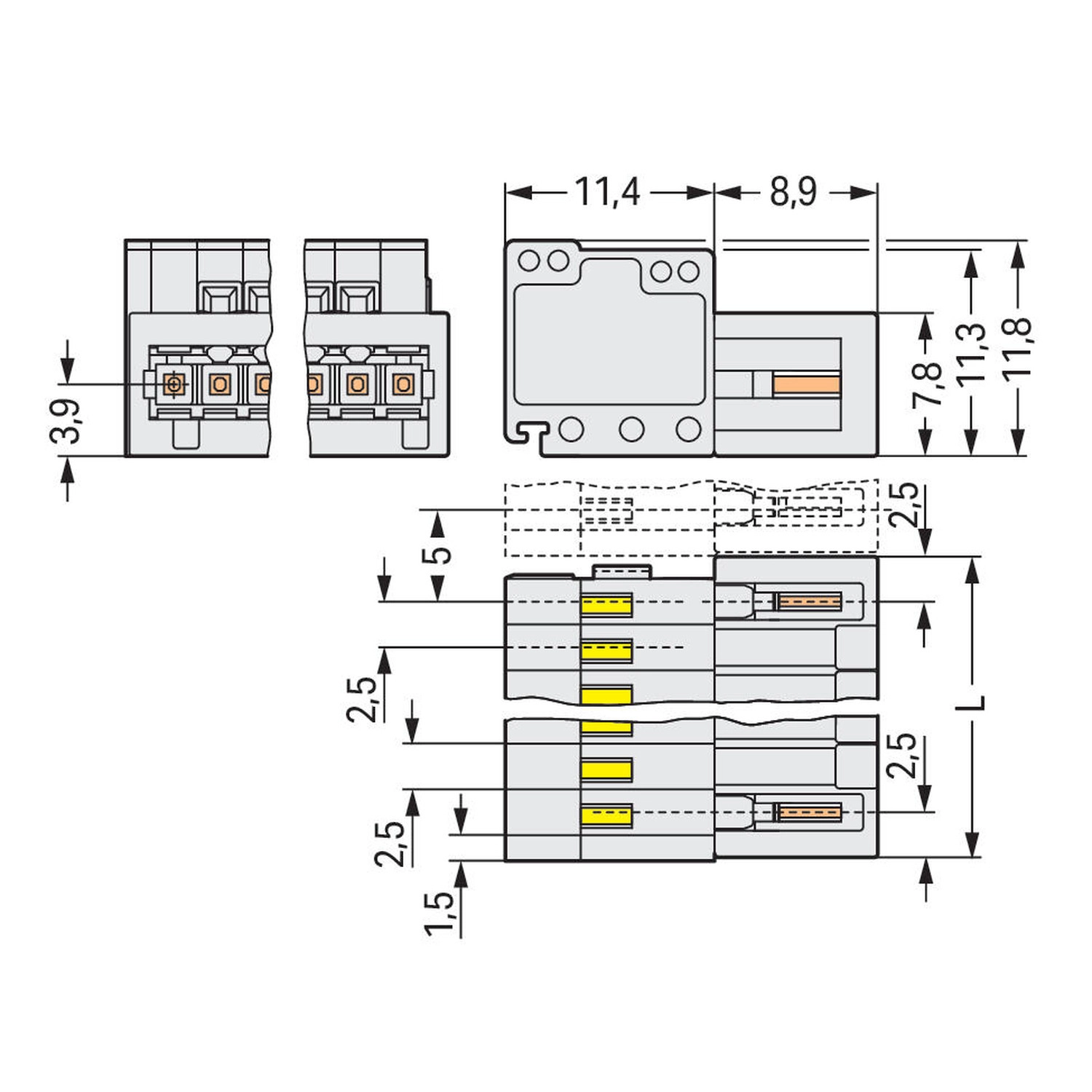

Méretek
| Lábtávolság | 2,5 mm / 0,098 inch |
|---|---|
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 11,8 mm / 0,465 inch |
| Mélység | 20,3 mm / 0,799 inch |
| Rajzi L képlet | L = (pólusszám + 1) × 2,5 mm = 10 mm |
| További rajzi részméretek | 11,4; 8,9; 3,9; 7,8; 11,3; 5; 2,5; 1,5 mm |

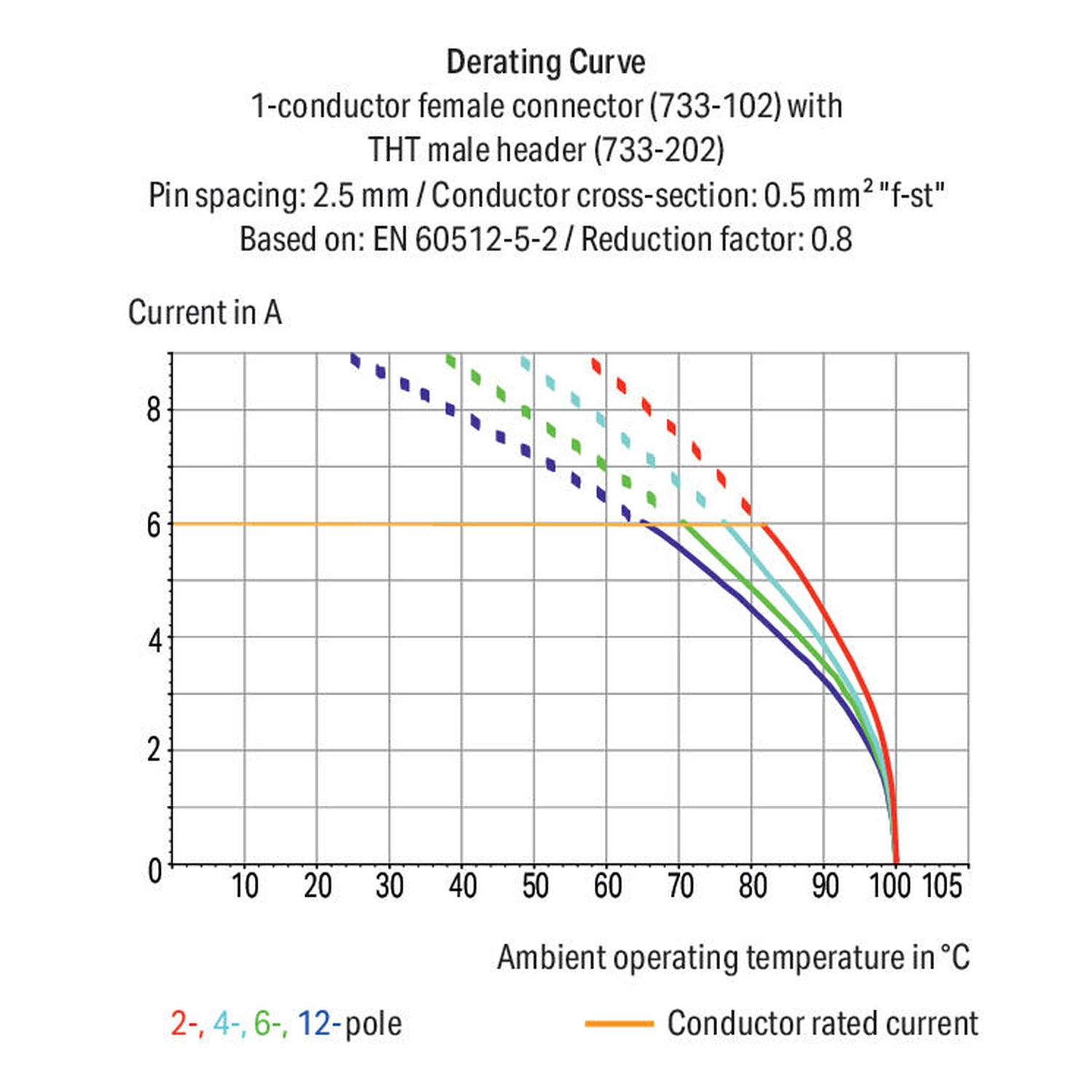

Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 733-102 egyvezetékes anyacsatlakozó és a görbén THT apacsatlakozóként megnevezett 733-202 |
|---|---|
| Referencia lábtávolsága és vezetéke | 2,5 mm; 0,5 mm²; a görbe vezetékjelölése: f-st |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12 |
| Alkalmazás feltétele | A referencia-összeállítás görbéje. Ez a termék vezetékhez való CAGE CLAMP® apacsatlakozó; a referencia megnevezése nem módosítja a saját csatlakozási módját. A saját szabványonkénti névleges értékeket és a környezeti feltételeket külön figyelembe kell venni. |
Anyagok és környezeti feltételek
| Szín | világosszürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,03 MJ |
| Tömeg | 1,7 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CCA | EN61984; 2169534.01 |
|---|---|
| CCA | IEC61984; NL-31141 |
| CSA | C22.2; 1465035 |
| UL | UL1977; E45171 |
| UL | UL1059; UL-US-L45172-6187124-1 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 733-103/037-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 3 pólusú; 100%-ig védett a hibás bekötés ellen; Oldalsó zárófül; világosszürke |
|---|---|
| 733-103 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 3 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
|---|---|
| 216-151 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-152 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 210-251 | Működtetőszerszám; MCS MICRO-és MINIhez CAGE CLAMP® csatl.; sárga |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 733-130 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 733-191 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; sárga |
| 233-332 | Működtetőszerszám; szigetelőanyagból készült; fehér |
| 233-331 | Működtetőszerszám; szigetelt; sárga |
| 233-335 | Működtetőszerszám; zöld |
| 733-330 | Kódoló kulcs; Bepattintható típus; fehér |
| 733-331 | Kódoló kulcs; Bepattintható típus; fekete |
| 734-127 | Tehermentesítő lap; anya-, apacsatlakozóknak; 6 mm széles; 1 rész; 3,5 mm lábtávolság; világosszürke |
Alkalmazási feltételek
| Azonos pólusszám | Csak azonos pólusszámú anya- és apacsatlakozókat lehet összekapcsolni. |
|---|---|
| Tehermentesítő lap alkalmazási feltétele | A felsorolt 734-127 tehermentesítő lap 3,5 mm lábtávolságú csatlakozókhoz megadott tartozék; a 733-203 saját lábtávolsága 2,5 mm. A tartozék alkalmazhatóságát a konkrét összeállításhoz kell ellenőrizni. |
| Tehermentesítő lap felhasználása | Terepi vagy gyári összeszereléshez. |
Csomagolás
| Mennyiség | 200 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a csupaszolási hossz?
5–6 mm.
Mekkora vezeték köthető be?
Tömör és finom elemi szálas vezeték: 0,08–0,5 mm²; szigetelt vagy szigeteletlen érvéghüvellyel: 0,25–0,34 mm².
Eltérő pólusszámú csatlakozók összekapcsolhatók?
Nem. Csak azonos pólusszámú csatlakozók kapcsolhatók össze.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
733-203
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1,66 g/db
Cikkszám
4044918849531
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 733-203 apacsatlakozó, 3 pólusú, 0,5 mm², 2,5 mm, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 733-203 |
| GTIN / EAN | 4044918849531 |
| Terméktípus | 2,5 mm osztású CAGE CLAMP® apacsatlakozó |
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 100 V; 2,5 kV; 6 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 6 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 6 A |
| UL1059; B felhasználási csoport | 150 V; 4 A |
| UL1059; C és D felhasználási csoport | Nincs megadott érték. |
| CSA; B felhasználási csoport | 150 V; 4 A |
| CSA; C és D felhasználási csoport | Nincs megadott érték. |
Csatlakozás és vezetékhatárok
| Pólusszám | 3 |
|---|---|
| Összes csatlakozási pont száma | 3 |
| Összes potenciál száma | 3 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Névleges keresztmetszet | 0,5 mm² |
| Működtetés | Működtetőszerszámmal; a bekötési ponttal párhuzamosan vagy arra merőlegesen |
| Tömör vezeték | 0,08–0,5 mm² / 28–20 AWG |
| Finom elemi szálas vezeték | 0,08–0,5 mm² / 28–20 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,34 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,34 mm² |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Vezetékbekötés iránya az illesztéshez képest | 0° |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen; a megnevezés szerint 100%-os |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|
Méretek
| Lábtávolság | 2,5 mm / 0,098 inch |
|---|---|
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 11,8 mm / 0,465 inch |
| Mélység | 20,3 mm / 0,799 inch |
| Rajzi L képlet | L = (pólusszám + 1) × 2,5 mm = 10 mm |
| További rajzi részméretek | 11,4; 8,9; 3,9; 7,8; 11,3; 5; 2,5; 1,5 mm |
Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 733-102 egyvezetékes anyacsatlakozó és a görbén THT apacsatlakozóként megnevezett 733-202 |
|---|---|
| Referencia lábtávolsága és vezetéke | 2,5 mm; 0,5 mm²; a görbe vezetékjelölése: f-st |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12 |
| Alkalmazás feltétele | A referencia-összeállítás görbéje. Ez a termék vezetékhez való CAGE CLAMP® apacsatlakozó; a referencia megnevezése nem módosítja a saját csatlakozási módját. A saját szabványonkénti névleges értékeket és a környezeti feltételeket külön figyelembe kell venni. |
Anyagok és környezeti feltételek
| Szín | világosszürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,03 MJ |
| Tömeg | 1,7 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CCA | EN61984; 2169534.01 |
|---|---|
| CCA | IEC61984; NL-31141 |
| CSA | C22.2; 1465035 |
| UL | UL1977; E45171 |
| UL | UL1059; UL-US-L45172-6187124-1 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 733-103/037-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 3 pólusú; 100%-ig védett a hibás bekötés ellen; Oldalsó zárófül; világosszürke |
|---|---|
| 733-103 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 3 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
|---|---|
| 216-151 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-152 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 210-251 | Működtetőszerszám; MCS MICRO-és MINIhez CAGE CLAMP® csatl.; sárga |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 733-130 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 733-191 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; sárga |
| 233-332 | Működtetőszerszám; szigetelőanyagból készült; fehér |
| 233-331 | Működtetőszerszám; szigetelt; sárga |
| 233-335 | Működtetőszerszám; zöld |
| 733-330 | Kódoló kulcs; Bepattintható típus; fehér |
| 733-331 | Kódoló kulcs; Bepattintható típus; fekete |
| 734-127 | Tehermentesítő lap; anya-, apacsatlakozóknak; 6 mm széles; 1 rész; 3,5 mm lábtávolság; világosszürke |
Alkalmazási feltételek
| Azonos pólusszám | Csak azonos pólusszámú anya- és apacsatlakozókat lehet összekapcsolni. |
|---|---|
| Tehermentesítő lap alkalmazási feltétele | A felsorolt 734-127 tehermentesítő lap 3,5 mm lábtávolságú csatlakozókhoz megadott tartozék; a 733-203 saját lábtávolsága 2,5 mm. A tartozék alkalmazhatóságát a konkrét összeállításhoz kell ellenőrizni. |
| Tehermentesítő lap felhasználása | Terepi vagy gyári összeszereléshez. |
Csomagolás
| Mennyiség | 200 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366930000 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-03-09 |
| eCl@ss 9.0 | 27-44-03-09 |
| ETIM 9.0 | EC002638 |
| ETIM 10.0 | EC002638 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.10. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 733-203 apacsatlakozó, 3 pólusú, 0,5 mm², 2,5 mm, világosszürke használati útmutató
Biztonság és előkészítés
Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt.
Csak azonos pólusszámú csatlakozókat lehet összekapcsolni. A csupaszolási hossz 5–6 mm. Tömör és finom elemi szálas vezeték: 0,08–0,5 mm²; szigetelt vagy szigeteletlen érvéghüvellyel: 0,25–0,34 mm².
Vezeték bekötése
A 2,5 × 0,4 mm-es csavarhúzóval történő bekötésnél a CAGE CLAMP® működtetése merőleges a vezeték bekötésének irányára. A 233-335 csavarhúzóval a vezetékbekötés párhuzamos működtetéssel végezhető. A vezeték bekötéséhez 733-191 vagy 210-251 működtetőszerszám is használható.
Kódolás
Az apacsatlakozó kódolásához illeszd be a kódoló kulcsot vagy kulcsokat.
Ellenőrzés
Az érintéses kontaktus 1 mm átmérőjű 735-500 vizsgálódugóval ellenőrizhető. A vizsgálódugó határértékei 30 V AC / 60 V DC, CAT0, 1 A.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
