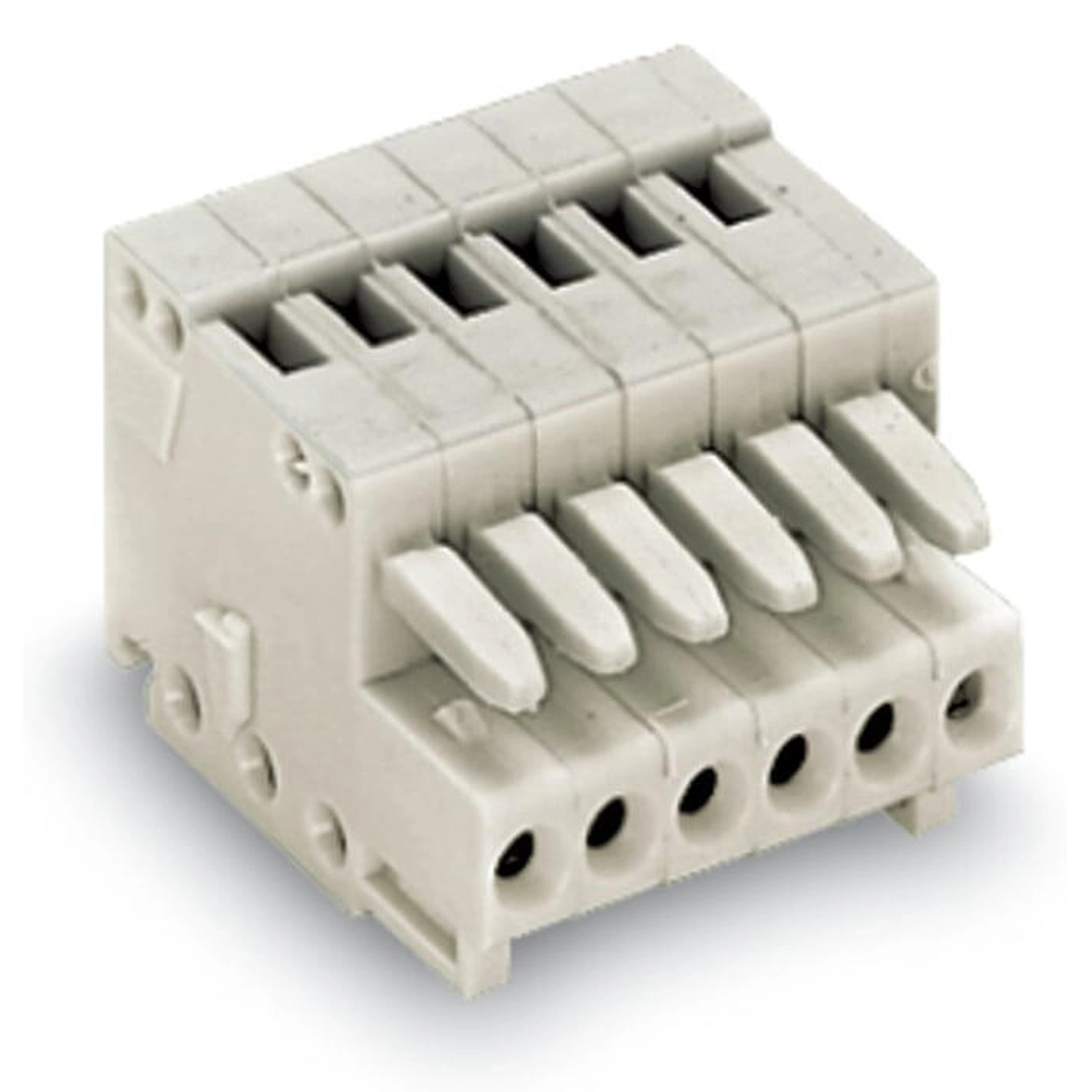

Wago 733-106 anyacsatlakozó, 6 pólusú, 0,5 mm², 2,5 mm, világosszürke
RRP:1 918 Ft/db
1 488 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 387 Ft/db
nettó 1 092 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 733-as sorozat, a vezető kilépési iránya a csatlakoztatási irányhoz képest 0°. A Wago 733-106 anyacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 5–6 mm csupaszítási hosszt kell alkalmazni. A termék 1 vezetékcsatlakozó kapoccsal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A megbízható, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 17,1 × 11,8 × 17,1 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–0,5 mm². Az érintkezőfelület ónozott. Széles alkalmazási kör a 0,08–0,5 mm² vezető-keresztmetszeti tartománynak köszönhetően. Kezelőszerszámos működtetés. 6 csatlakozási pont. Megfelelő megoldás minden vezetékezési feladathoz. Lábtávolság: 2,5 mm.
A Wago 733-106 világosszürke, 6 pólusú CAGE CLAMP® anyacsatlakozó 0,5 mm² névleges keresztmetszettel és 2,5 mm lábtávolsággal. Tömör és finom elemi szálas vezetékből 0,08–0,5 mm² csatlakoztatható, 5–6 mm csupaszolási hosszal.
Villamos névleges adatok
| IEC/EN60664-1; III/3 | 100 V; 2,5 kV; 6 A |
|---|---|
| IEC/EN60664-1; III/2 | 160 V; 2,5 kV; 6 A |
| IEC/EN60664-1; II/2 | 320 V; 2,5 kV; 6 A |
| UL1059; B felhasználási csoport | 150 V; 4 A |
| CSA; B felhasználási csoport | 150 V; 4 A |
| UL1059 és CSA; C és D felhasználási csoport | Nincs érték megadva |
Csatlakozás és alkalmazási feltételek
| Pólusszám | 6 |
|---|---|
| Összes csatlakozási pont száma | 6 |
| Összes potenciál száma | 6 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Vezetékek száma kapocspontonként | 1 |
| Névleges keresztmetszet | 0,5 mm² |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal; a bekötési ponttal párhuzamosan vagy arra merőlegesen |
| Tömör vezeték | 0,08–0,5 mm² / 28–20 AWG |
| Finom elemi szálas vezeték | 0,08–0,5 mm² / 28–20 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,34 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,34 mm² |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen |
| Összeillesztési feltétel | Csak azonos pólusszámú csatlakozók illeszthetők össze. |
Biztonsági feltételek
| Terhelés alatti kapcsolás és hozzáférés | Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt. |
|---|

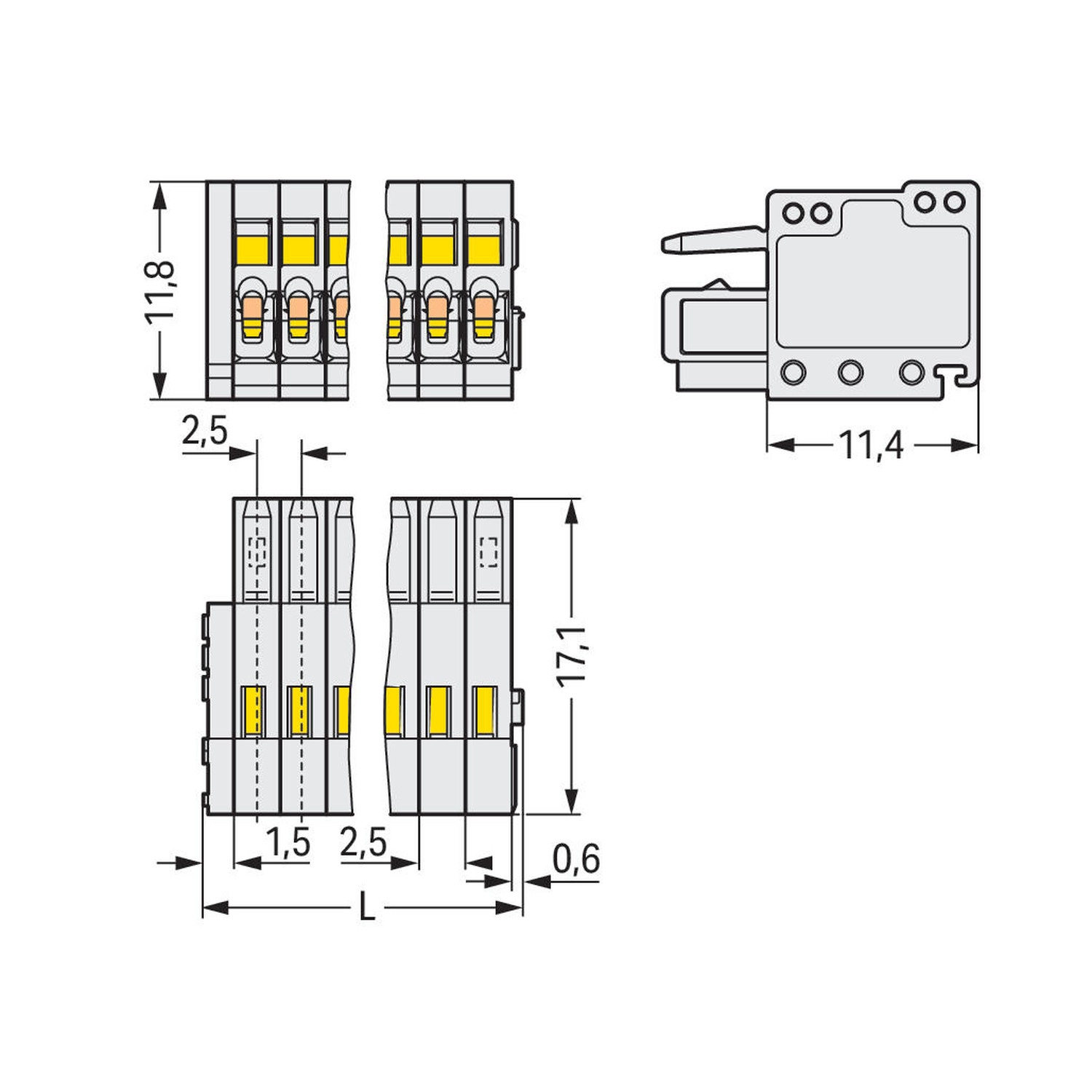

Méretek
| Lábtávolság | 2,5 mm / 0,098 inch |
|---|---|
| Szélesség | 17,1 mm / 0,673 inch |
| Magasság | 11,8 mm / 0,465 inch |
| Mélység | 17,1 mm / 0,673 inch |
| Szélesség képlete | L = pólusszám × lábtávolság + 2,1 mm |
| További rajzi részméretek | 11,4 mm; 1,5 mm; 0,6 mm |
Anyagok és környezeti feltételek
| Szín | világosszürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,042 MJ |
| Tömeg | 2,7 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és jóváhagyások
| CCA | EN61984; 2169534.01 |
|---|---|
| CCA | IEC61984; NL-31141 |
| CSA | C22.2; 1465035 |
| UL | UL1977; E45171 |
| UL | UL1059; UL-US-L45172-6187124-1 |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 733-206/033-000 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 6 pólusú; 100%-ig védett a hibás bekötés ellen; Tehermentesítő lap; 0,50 mm²; világosszürke |
|---|---|
| 733-206 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 6 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
| 733-366/105-604 | THR csatlakozóaljzat; 0,8 x 0,8 mm-es forraszláb; döntött; 100%-ig védett a hibás bekötés ellen; 2,5 mm lábtávolság; 6 pólusú; fekete |
| 733-366/105-604/997-406 | THR csatlakozóaljzat; 0,8 x 0,8 mm-es forraszláb; döntött; 100%-ig védett a hibás bekötés ellen; szalagban és tekercsben; 2,5 mm lábtávolság; 6 pólusú; fekete |
| 733-336/105-604 | THR csatlakozóaljzat; 0,8 x 0,8 mm-es forraszláb; egyenes; 100%-ig védett a hibás bekötés ellen; 2,5 mm lábtávolság; 6 pólusú; fekete |
| 733-336/105-604/997-446 | THR csatlakozóaljzat; 0,8 x 0,8 mm-es forraszláb; egyenes; 100%-ig védett a hibás bekötés ellen; szalagban és tekercsben; 2,5 mm lábtávolság; 6 pólusú; fekete |
| 733-366 | THR csatlakozódugó; 0,8 x 0,8 mm-es forraszláb; döntött; 100%-ig védett a hibás bekötés ellen; 2,5 mm lábtávolság; 6 pólusú; világosszürke |
| 733-336 | THR csatlakozódugó; 0,8 x 0,8 mm-es forraszláb; egyenes; 100%-ig védett a hibás bekötés ellen; 2,5 mm lábtávolság; 6 pólusú; világosszürke |
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
|---|---|
| 216-151 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-152 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 210-251 | Működtetőszerszám; MCS MICRO- és MINI-hez CAGE CLAMP® csatl.; sárga |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 733-130 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 733-191 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; sárga |
| 233-332 | Működtetőszerszám; szigetelőanyagból készült; fehér |
| 233-331 | Működtetőszerszám; szigetelt; sárga |
| 233-335 | Működtetőszerszám; zöld |
| 210-331/250-202 | Jelölőszalagok; A4-es papíron; feliratozott; 1-16 (400x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-331/250-207 | Jelölőszalagok; A4-es papíron; feliratozott; 1-48 (100x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-331/250-204 | Jelölőszalagok; A4-es papíron; feliratozott; 17-32 (400x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-331/250-206 | Jelölőszalagok; A4-es papíron; feliratozott; 33-48 (400x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 734-128 | Tehermentesítő lap; anya-, apacsatlakozóknak; 12,5 mm széles; 1 rész; 3,5 mm lábtávolság; világosszürke |

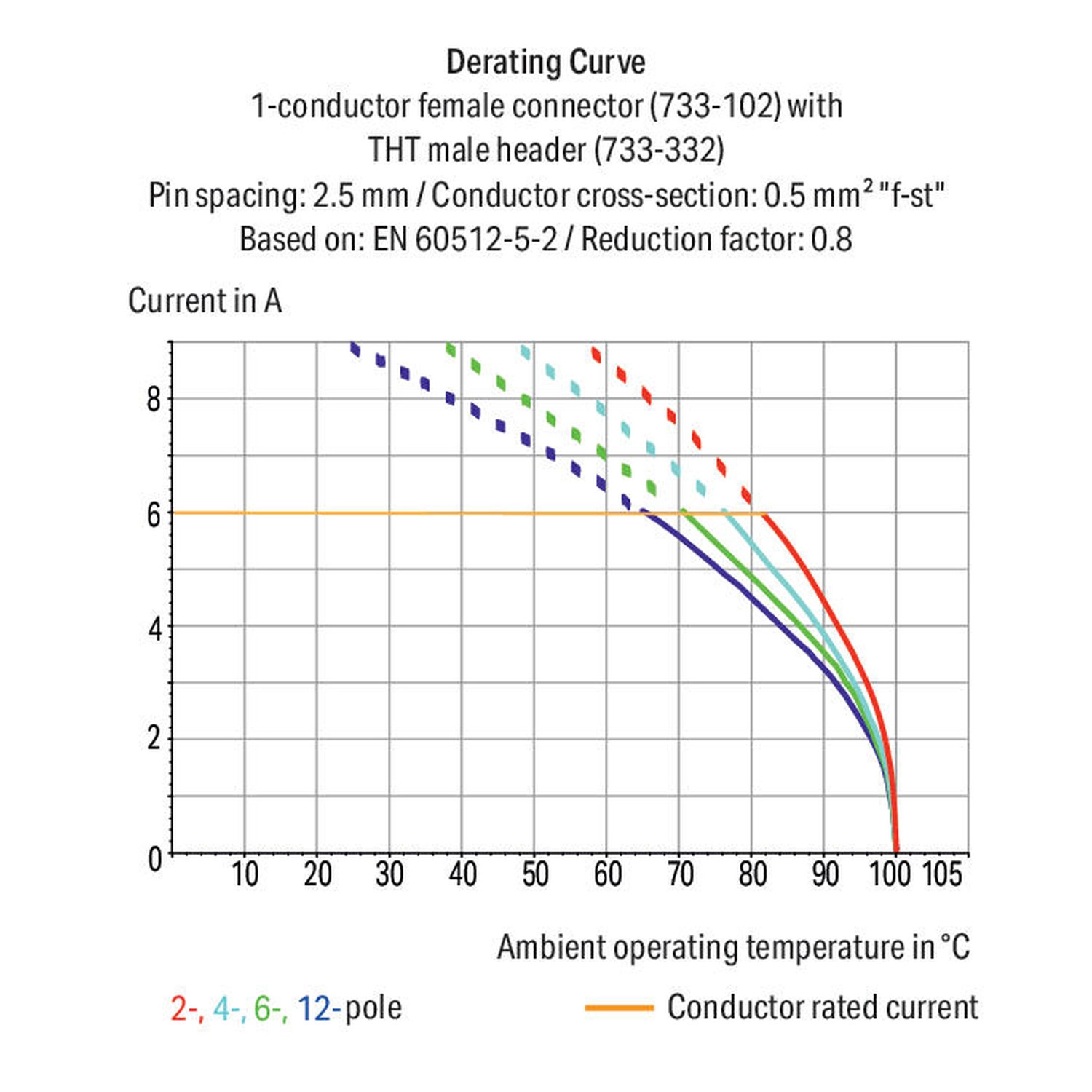

Terhelhetőségi családábra feltételei
| Ábrázolt csatlakozópár | 733-102 anyacsatlakozó és 733-332 THT apacsatlakozó |
|---|---|
| Lábtávolság és vezeték | 2,5 mm; 0,5 mm² finom elemi szálas vezeték |
| Vizsgálati alap | EN60512-5-2; csökkentési tényező: 0,8 |
| Görbék pólusszámai | 2; 4; 6; 12 |
| Alkalmazhatóság | A terhelhetőségi görbék a megnevezett csatlakozópárhoz és vezetékhez tartoznak. A névleges értékek külön táblázatban szerepelnek. |
Csomagolás
| Csomagolási mennyiség | 100 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
5–6 mm.
Mekkora a névleges áram?
IEC/EN60664-1 szerint 6 A; az UL1059 és CSA B felhasználási csoportban 4 A.
Milyen pólusszámú ellendarabbal illeszthető össze?
Csak azonos pólusszámú csatlakozóval.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
6
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
733-106
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
2,66 g/db
Cikkszám
4044918294058
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 733-106 anyacsatlakozó, 6 pólusú, 0,5 mm², 2,5 mm, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 733-106 |
| GTIN / EAN | 4044918294058 |
| Terméktípus | CAGE CLAMP anyacsatlakozó |
Villamos névleges adatok
| IEC/EN60664-1; III/3 | 100 V; 2,5 kV; 6 A |
|---|---|
| IEC/EN60664-1; III/2 | 160 V; 2,5 kV; 6 A |
| IEC/EN60664-1; II/2 | 320 V; 2,5 kV; 6 A |
| UL1059; B felhasználási csoport | 150 V; 4 A |
| CSA; B felhasználási csoport | 150 V; 4 A |
| UL1059 és CSA; C és D felhasználási csoport | Nincs érték megadva |
Csatlakozás és alkalmazási feltételek
| Pólusszám | 6 |
|---|---|
| Összes csatlakozási pont száma | 6 |
| Összes potenciál száma | 6 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Vezetékek száma kapocspontonként | 1 |
| Névleges keresztmetszet | 0,5 mm² |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal; a bekötési ponttal párhuzamosan vagy arra merőlegesen |
| Tömör vezeték | 0,08–0,5 mm² / 28–20 AWG |
| Finom elemi szálas vezeték | 0,08–0,5 mm² / 28–20 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,34 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,34 mm² |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen |
| Összeillesztési feltétel | Csak azonos pólusszámú csatlakozók illeszthetők össze. |
Biztonsági feltételek
| Terhelés alatti kapcsolás és hozzáférés | Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt. |
|---|
Méretek
| Lábtávolság | 2,5 mm / 0,098 inch |
|---|---|
| Szélesség | 17,1 mm / 0,673 inch |
| Magasság | 11,8 mm / 0,465 inch |
| Mélység | 17,1 mm / 0,673 inch |
| Szélesség képlete | L = pólusszám × lábtávolság + 2,1 mm |
| További rajzi részméretek | 11,4 mm; 1,5 mm; 0,6 mm |
Anyagok és környezeti feltételek
| Szín | világosszürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,042 MJ |
| Tömeg | 2,7 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és jóváhagyások
| CCA | EN61984; 2169534.01 |
|---|---|
| CCA | IEC61984; NL-31141 |
| CSA | C22.2; 1465035 |
| UL | UL1977; E45171 |
| UL | UL1059; UL-US-L45172-6187124-1 |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 733-206/033-000 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 6 pólusú; 100%-ig védett a hibás bekötés ellen; Tehermentesítő lap; 0,50 mm²; világosszürke |
|---|---|
| 733-206 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 6 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
| 733-366/105-604 | THR csatlakozóaljzat; 0,8 x 0,8 mm-es forraszláb; döntött; 100%-ig védett a hibás bekötés ellen; 2,5 mm lábtávolság; 6 pólusú; fekete |
| 733-366/105-604/997-406 | THR csatlakozóaljzat; 0,8 x 0,8 mm-es forraszláb; döntött; 100%-ig védett a hibás bekötés ellen; szalagban és tekercsben; 2,5 mm lábtávolság; 6 pólusú; fekete |
| 733-336/105-604 | THR csatlakozóaljzat; 0,8 x 0,8 mm-es forraszláb; egyenes; 100%-ig védett a hibás bekötés ellen; 2,5 mm lábtávolság; 6 pólusú; fekete |
| 733-336/105-604/997-446 | THR csatlakozóaljzat; 0,8 x 0,8 mm-es forraszláb; egyenes; 100%-ig védett a hibás bekötés ellen; szalagban és tekercsben; 2,5 mm lábtávolság; 6 pólusú; fekete |
| 733-366 | THR csatlakozódugó; 0,8 x 0,8 mm-es forraszláb; döntött; 100%-ig védett a hibás bekötés ellen; 2,5 mm lábtávolság; 6 pólusú; világosszürke |
| 733-336 | THR csatlakozódugó; 0,8 x 0,8 mm-es forraszláb; egyenes; 100%-ig védett a hibás bekötés ellen; 2,5 mm lábtávolság; 6 pólusú; világosszürke |
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
|---|---|
| 216-151 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-152 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 210-251 | Működtetőszerszám; MCS MICRO- és MINI-hez CAGE CLAMP® csatl.; sárga |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 733-130 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 733-191 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; sárga |
| 233-332 | Működtetőszerszám; szigetelőanyagból készült; fehér |
| 233-331 | Működtetőszerszám; szigetelt; sárga |
| 233-335 | Működtetőszerszám; zöld |
| 210-331/250-202 | Jelölőszalagok; A4-es papíron; feliratozott; 1-16 (400x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-331/250-207 | Jelölőszalagok; A4-es papíron; feliratozott; 1-48 (100x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-331/250-204 | Jelölőszalagok; A4-es papíron; feliratozott; 17-32 (400x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-331/250-206 | Jelölőszalagok; A4-es papíron; feliratozott; 33-48 (400x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 734-128 | Tehermentesítő lap; anya-, apacsatlakozóknak; 12,5 mm széles; 1 rész; 3,5 mm lábtávolság; világosszürke |
Terhelhetőségi családábra feltételei
| Ábrázolt csatlakozópár | 733-102 anyacsatlakozó és 733-332 THT apacsatlakozó |
|---|---|
| Lábtávolság és vezeték | 2,5 mm; 0,5 mm² finom elemi szálas vezeték |
| Vizsgálati alap | EN60512-5-2; csökkentési tényező: 0,8 |
| Görbék pólusszámai | 2; 4; 6; 12 |
| Alkalmazhatóság | A terhelhetőségi görbék a megnevezett csatlakozópárhoz és vezetékhez tartoznak. A névleges értékek külön táblázatban szerepelnek. |
Csomagolás
| Csomagolási mennyiség | 100 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-03-09 |
| eCl@ss 9.0 | 27-44-03-09 |
| ETIM 9.0 | EC002638 |
| ETIM 10.0 | EC002638 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.06. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 733-106 anyacsatlakozó, 6 pólusú, 0,5 mm², 2,5 mm, világosszürke használati útmutató
Biztonsági feltételek
Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt.
Összeillesztési feltétel
Csak azonos pólusszámú anya- és apacsatlakozók illeszthetők össze.
Vezeték előkészítése
A vezetéket 5–6 mm hosszan csupaszold. Tömör és finom elemi szálas vezetékből 0,08–0,5 mm² / 28–20 AWG csatlakoztatható; szigetelt vagy szigeteletlen érvéghüvellyel a tartomány 0,25–0,34 mm².
Vezeték csatlakoztatása
A CAGE CLAMP® csatlakozást 2,5 × 0,4 mm-es csavarhúzóval működtetheted a vezeték bekötési irányára merőlegesen. Párhuzamos működtetéshez a 233-335 csavarhúzó használható. A vezeték bekötéséhez a 733-191 vagy a 210-251 működtetőszerszám is alkalmazható.
Kódolás
Az anyacsatlakozót a kódolóláb vagy kódolólábak eltávolításával kódolhatod.
Ellenőrzés
Érintéses vizsgálathoz 1 mm átmérőjű, 735-500 vizsgálódugó használható. Határértékei: 30 V AC / 60 V DC, CAT0, 1 A; szigetelés nélküli hossza 6 mm, forrasztási csatlakozása legfeljebb 0,5 mm².
