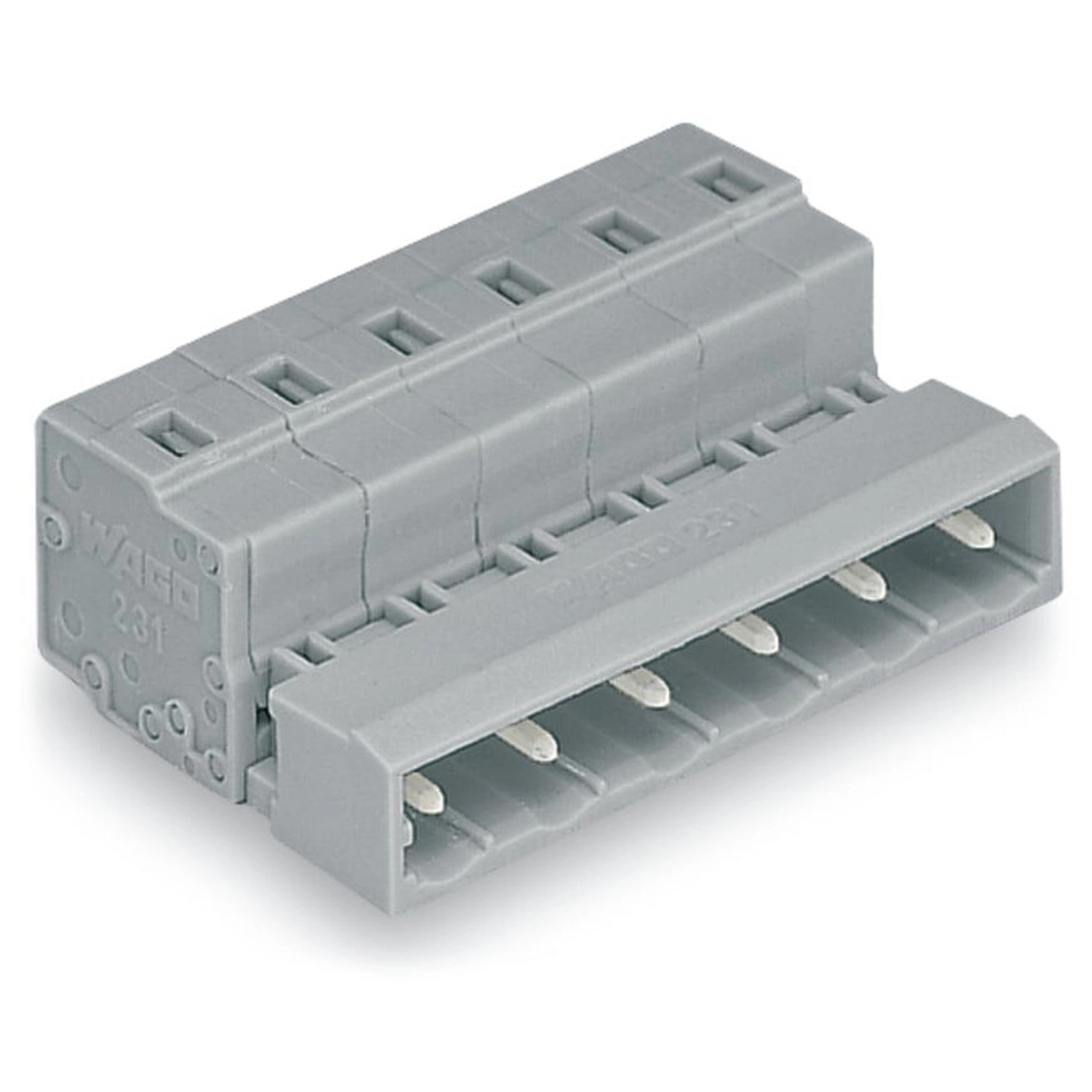

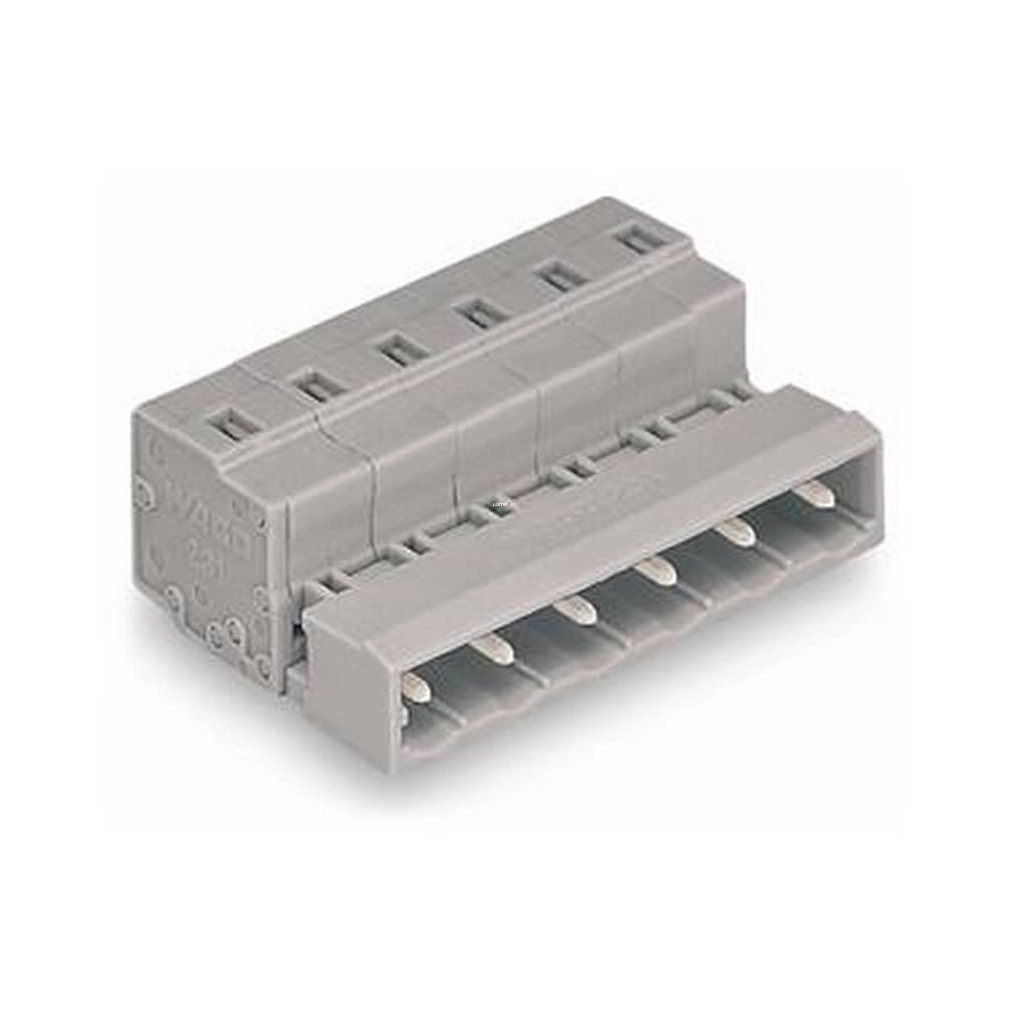

Wago 731-604 apacsatlakozó, 4 pólusú, 2,5 mm², 7,5 mm, szürke
RRP:2 766 Ft/db
2 738 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 385 Ft/db
nettó 1 878 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Apacsatlakozó, 731-es sorozat, kezelőszerszámos működtetés. A Wago 731-604 apacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A termék 1 vezetékcsatlakozó kapoccsal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. Méretei: 30,7 × 14,3 × 27,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Az érintkezőfelület ónozott. 4 csatlakozási pont. Szerelésre kész, azonnal használható. Lábtávolság: 7,5 mm. Kompakt méretek. Kezelőszerszámos működtetés.
A Wago 731-604 szürke, egyvezetékes MCS apacsatlakozó 4 pólussal és 7,5 mm lábtávolsággal. CAGE CLAMP csatlakozása tömör és finom elemi szálas vezetékekhez 0,08–2,5 mm² tartományt fogad. Szélessége 30,7 mm; a megfelelő ellendarab és működtetési hely kiválasztásához a pólusszámot és a lábtávolságot együtt ellenőrizd.
Villamos névleges adatok
| IEC/EN60664-1; III / 3 | 500 V; 6 kV; 12 A |
|---|---|
| IEC/EN60664-1; III / 2 | 630 V; 6 kV; 12 A |
| IEC/EN60664-1; II / 2 | 1000 V; 6 kV; 12 A |
| UL1059; B felhasználási csoport | 300 V; 15 A |
| UL1059; C felhasználási csoport | Nincs megadott érték |
| UL1059; D felhasználási csoport | 300 V; 10 A |
| UL1977 | 600 V; 15 A |
| CSA; B felhasználási csoport | 300 V; 15 A |
| CSA; C felhasználási csoport | Nincs megadott érték |
| CSA; D felhasználási csoport | 300 V; 10 A |
Csatlakozás, méretek és anyagok
| Pólusszám / csatlakozási pontok / potenciálok | 4 / 4 / 4 |
|---|---|
| Csatlakozási típusok / szintek száma | 1 / 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszámmal; a bekötési ponttal párhuzamos és arra merőleges működtetési irány |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25 … 1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25 … 2,5 mm² |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Bekötés iránya az illesztéshez képest | 0° |
| Lábtávolság | 7,5 mm / 0,295 inch |
| Szélesség | 30,7 mm / 1,209 inch |
| Magasság | 14,3 mm / 0,563 inch |
| Mélység | 27,5 mm / 1,083 inch |
| Rajzi részméretek | 8,4; 5; 0,3 mm |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Hibás bekötés elleni védelem | Nincs |
| Érintkezőtípus | Apacsatlakozó/dugó; vezetékhez |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Rögzítőrugó | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
| Érintkező bevonata | Ón |
| Tűzterhelés | 0,131 MJ |
| Tömeg | 7,4 g |
| Határhőmérsékleti tartomány | −60 … +100 °C |
| Feldolgozási hőmérséklet | −35 … +60 °C |
Alkalmazási feltételek és adateltérések
| Villamos névleges értékek | Az IEC/EN sorokban a római szám a túlfeszültségi kategória, az utána álló szám a szennyezettségi fok. Az IEC/EN 12 A, az UL1977 15 A és az UL1059/CSA B–D csoportos áramértékei külön minősítési feltételekhez tartoznak. |
|---|---|
| Érvéghüvelyek | A szigetelt érvéghüvellyel megadott felső keresztmetszet 1,5 mm², a szigeteletlen hüvellyel 2,5 mm². Az opcionális hüvelyek saját mm²/AWG párosításai nem módosítják a csatlakozó vezetéktípushoz rendelt tartományait. |

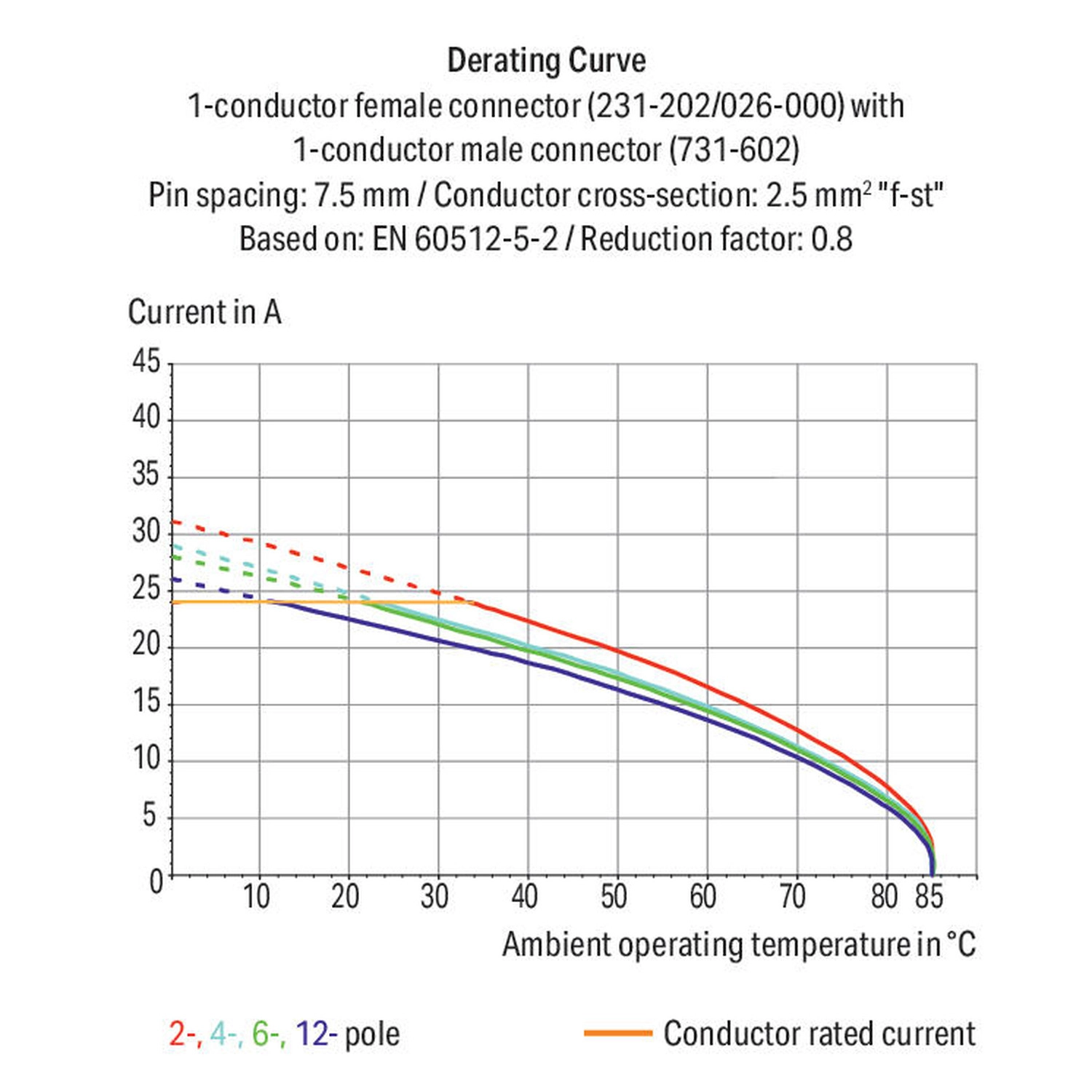

| Derating ábra alkalmazási köre | A 231-202/026-000 anyacsatlakozó és 731-602 apacsatlakozó párosához címzett családábra; 7,5 mm lábtávolság, 2,5 mm² finom elemi szálas vezeték, EN60512-5-2, 0,8 csökkentési tényező. A jelmagyarázat 2, 4, 6 és 12 pólusú görbéket mutat; az ábra nem írja felül e 4 pólusú termék saját táblázatos névleges értékeit. |
| Derating ábra tengelyei | Áramerősség 0–45 A; környezeti működési hőmérséklet 0–85 °C, a görbék 85 °C-nál futnak nullára; a vezeték névleges áramát külön vízszintes vonal jelöli. A grafikonról leolvasott köztes értékek nem külön gyári névleges adatok. |

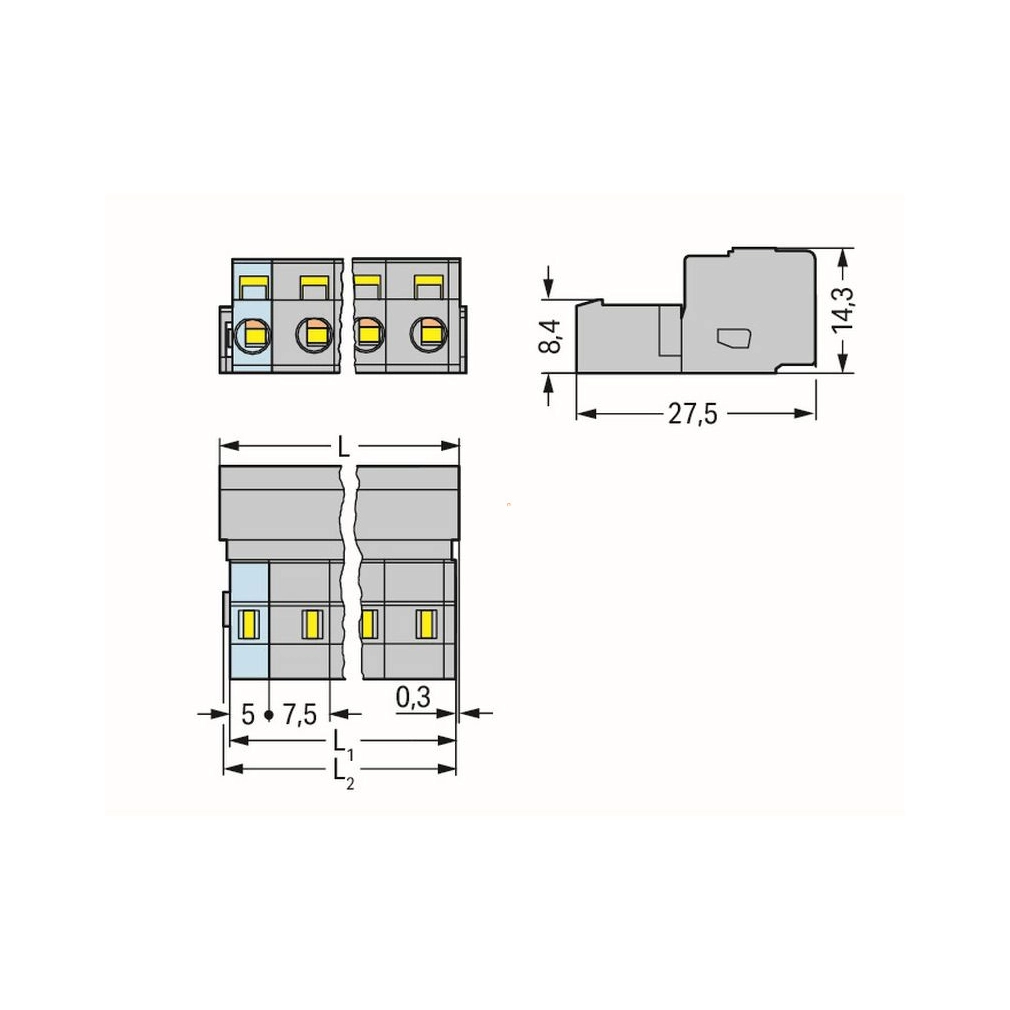

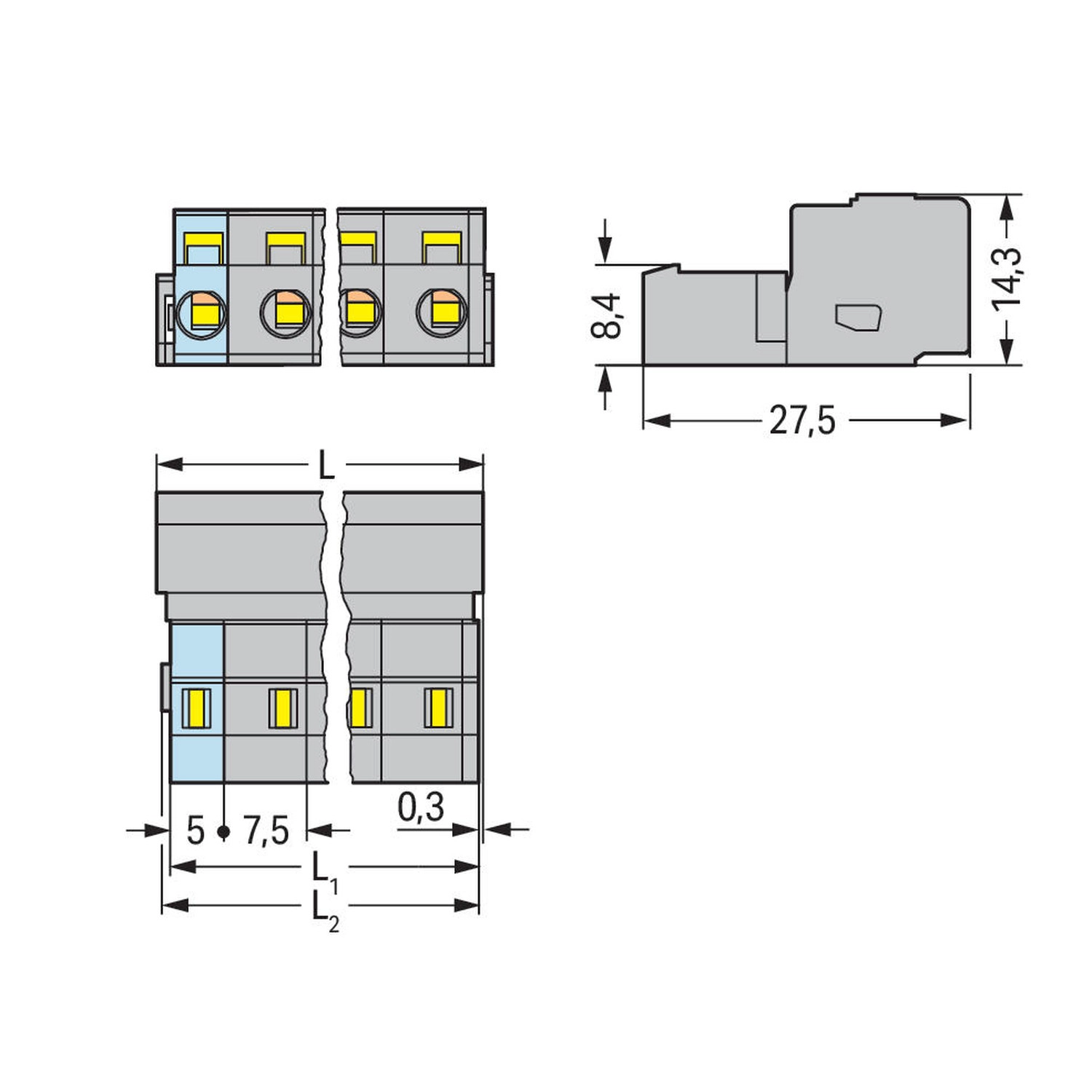

| Rajzi szélességképlet | L = (pólusszám − 1) × lábtávolság + 8,2 mm. A saját négy pólussal L=30,7 mm; L1=L−1,7 mm; L2=L−1,2 mm. A rajzi 8,4 és 5/0,3 mm részméretek külön szerepelnek. |
| Vizsgálati nyílás | A kezelési kép CAGE CLAMP anyacsatlakozón mutatja az integrált ellenőrzőnyílás használatát, a vezetékbemenetre merőlegesen, 2 vagy 2,3 mm átmérőjű vizsgálódugóval. Ez nem a dugó vezetéklevezetésének helyettesítése. |
| Tehermentesítő példák | A képek tehermentesítő lapos apacsatlakozót és CAGE CLAMP apacsatlakozóhoz való tehermentesítő készülékházat szemléltetnek; nem adnak részletes készülékház-összeszerelési munkamenetet. |
Biztonsági előírások
| 1 | A csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel; terhelés alatt ne csatlakoztasd és ne válaszd le őket. |
|---|---|
| 2 | Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt. |
Vasúti vizsgálatok
| Vizsgálati előírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rezgésvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04; élettartamteszt, 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesített teszt; 5–150 Hz; 0,101 g; tengelyenként 10 perc; X, Y, Z |
| Működési vizsgálat eredménye | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesített teszt; megnövelt zajszintű vibráció; 5–150 Hz; 0,572 g; tengelyenként 5 óra; X, Y, Z |
| Élettartam-vizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállóság | 10. szakasz szerint teljesített teszt; fél szinusz; 5 g; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y, Z |
| Gyorsulási értékek feltétele | Mindhárom vizsgálatnál a minden tengelyre használt legmagasabb tesztszint szerepel. |
| Ütésvizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Gördülő járművek berendezéseinek összesített ütés- és rezgésvizsgálata | Megfelelt |
| Gyártói nyilatkozat | Railway Ready; WAGO GmbH & Co. KG |
Tanúsítványok
| CB – DEKRA | IEC61984; NL-113351 |
|---|---|
| KEMA/KEUR – DEKRA | EN61984; 71-130478 REV.1 |
| UL1977 – UR | E45171 |
| UL1059 – UR | E45172 |
| Railway – WAGO | Railway Ready |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| LR | IEC61984;96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 231-204/008-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Bepattintható szerelőlábbal; szürke |
|---|---|
| 231-204/037-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Oldalsó zárófül; szürke |
| 231-204/031-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; szürke |
| 231-204/026-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; szürke |
| 732-104/026-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; 2,50 mm²; szürke |
| 731-534/008-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Bepattintható szerelőlábbal; 2,50 mm²; szürke |
| 731-534/031-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; DIN-35 sínre/panelre szerelhető; 2,50 mm²; szürke |
| 2231-204/026-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; 2,50 mm²; szürke |
| 2231-204/008-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Bepattintható szerelőlábbal; 2,50 mm²; szürke |
| 2231-204/037-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Oldalsó zárófül; 2,50 mm²; szürke |
| 2231-204/031-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; 2,50 mm²; szürke |
| 231-2204/026-000 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; beépített véglappal; szürke |
| 231-2204/037-000 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Oldalsó zárófül; szürke |
| 232-834 | THT csatlakozóaljzat; döntött; 7,5 mm lábtávolság; 4 pólusú; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-834/045-000 | THT csatlakozóaljzat; döntött; 7,5 mm lábtávolság; 4 pólusú; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-834/047-000 | THT csatlakozóaljzat; döntött; 7,5 mm lábtávolság; 4 pólusú; Elválasztóperem; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-834/039-000 | THT csatlakozóaljzat; döntött; 7,5 mm lábtávolság; 4 pólusú; Rögzítőfül (kar); 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-834/031-000 | THT csatlakozóaljzat; döntött; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-734 | THT csatlakozóaljzat; egyenes; 7,5 mm lábtávolság; 4 pólusú; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-734/045-000 | THT csatlakozóaljzat; egyenes; 7,5 mm lábtávolság; 4 pólusú; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-734/047-000 | THT csatlakozóaljzat; egyenes; 7,5 mm lábtávolság; 4 pólusú; Elválasztóperem; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-734/039-000 | THT csatlakozóaljzat; egyenes; 7,5 mm lábtávolság; 4 pólusú; Rögzítőfül (kar); 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-734/031-000 | THT csatlakozóaljzat; egyenes; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; 0,6 x 1,0 mm-es forraszláb; szürke |
Opcionális kiegészítők
| 231-668 | Reteszelőkupak; nem használt rugók takarásához; szürke |
|---|---|
| 231-673 | Érszigetelő stop; 0,08 mm²… 0,2mm² / 0,2mm² "t"; fehér |
| 231-674 | Érszigetelő stop; 0,25 … 0,5 mm²; világosszürke |
| 231-675 | Érszigetelő stop; 0,75 … 1 mm²; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 231-131 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; fehér |
| 231-291 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; piros |
| 210-331/750-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (100x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/750-020 | Jelölőszalagok; A4-es papíron; jelölt; 1-20 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 231-130 | Kódoló kulcs; Bepattintható típus; világosszürke |
| 232-664 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 7,5 mm lábtávolság; 4 pólusú; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Terhelés alatt szétkapcsolható?
Nem; a csatlakozó nem rendelkezik megszakítóképességgel.
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora a szigetelt érvéghüvellyel beköthető keresztmetszet?
0,25–1,5 mm²; szigeteletlen hüvellyel 0,25–2,5 mm².
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
731-604
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
7,17 g/db
Cikkszám
4044918266550

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 731-604 apacsatlakozó, 4 pólusú, 2,5 mm², 7,5 mm, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 731-604 |
| GTIN / EAN | 4044918266550 |
| Terméktípus | Egyvezetékes MCS apacsatlakozó |
Villamos névleges adatok
| IEC/EN60664-1; III / 3 | 500 V; 6 kV; 12 A |
|---|---|
| IEC/EN60664-1; III / 2 | 630 V; 6 kV; 12 A |
| IEC/EN60664-1; II / 2 | 1000 V; 6 kV; 12 A |
| UL1059; B felhasználási csoport | 300 V; 15 A |
| UL1059; C felhasználási csoport | Nincs megadott érték |
| UL1059; D felhasználási csoport | 300 V; 10 A |
| UL1977 | 600 V; 15 A |
| CSA; B felhasználási csoport | 300 V; 15 A |
| CSA; C felhasználási csoport | Nincs megadott érték |
| CSA; D felhasználási csoport | 300 V; 10 A |
Csatlakozás, méretek és anyagok
| Pólusszám / csatlakozási pontok / potenciálok | 4 / 4 / 4 |
|---|---|
| Csatlakozási típusok / szintek száma | 1 / 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszámmal; a bekötési ponttal párhuzamos és arra merőleges működtetési irány |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25 … 1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25 … 2,5 mm² |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Bekötés iránya az illesztéshez képest | 0° |
| Lábtávolság | 7,5 mm / 0,295 inch |
| Szélesség | 30,7 mm / 1,209 inch |
| Magasság | 14,3 mm / 0,563 inch |
| Mélység | 27,5 mm / 1,083 inch |
| Rajzi részméretek | 8,4; 5; 0,3 mm |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Hibás bekötés elleni védelem | Nincs |
| Érintkezőtípus | Apacsatlakozó/dugó; vezetékhez |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Rögzítőrugó | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
| Érintkező bevonata | Ón |
| Tűzterhelés | 0,131 MJ |
| Tömeg | 7,4 g |
| Határhőmérsékleti tartomány | −60 … +100 °C |
| Feldolgozási hőmérséklet | −35 … +60 °C |
Alkalmazási feltételek és adateltérések
| Villamos névleges értékek | Az IEC/EN sorokban a római szám a túlfeszültségi kategória, az utána álló szám a szennyezettségi fok. Az IEC/EN 12 A, az UL1977 15 A és az UL1059/CSA B–D csoportos áramértékei külön minősítési feltételekhez tartoznak. |
|---|---|
| Érvéghüvelyek | A szigetelt érvéghüvellyel megadott felső keresztmetszet 1,5 mm², a szigeteletlen hüvellyel 2,5 mm². Az opcionális hüvelyek saját mm²/AWG párosításai nem módosítják a csatlakozó vezetéktípushoz rendelt tartományait. |
| Derating ábra alkalmazási köre | A 231-202/026-000 anyacsatlakozó és 731-602 apacsatlakozó párosához címzett családábra; 7,5 mm lábtávolság, 2,5 mm² finom elemi szálas vezeték, EN60512-5-2, 0,8 csökkentési tényező. A jelmagyarázat 2, 4, 6 és 12 pólusú görbéket mutat; az ábra nem írja felül e 4 pólusú termék saját táblázatos névleges értékeit. |
| Derating ábra tengelyei | Áramerősség 0–45 A; környezeti működési hőmérséklet 0–85 °C, a görbék 85 °C-nál futnak nullára; a vezeték névleges áramát külön vízszintes vonal jelöli. A grafikonról leolvasott köztes értékek nem külön gyári névleges adatok. |
| Rajzi szélességképlet | L = (pólusszám − 1) × lábtávolság + 8,2 mm. A saját négy pólussal L=30,7 mm; L1=L−1,7 mm; L2=L−1,2 mm. A rajzi 8,4 és 5/0,3 mm részméretek külön szerepelnek. |
| Vizsgálati nyílás | A kezelési kép CAGE CLAMP anyacsatlakozón mutatja az integrált ellenőrzőnyílás használatát, a vezetékbemenetre merőlegesen, 2 vagy 2,3 mm átmérőjű vizsgálódugóval. Ez nem a dugó vezetéklevezetésének helyettesítése. |
| Tehermentesítő példák | A képek tehermentesítő lapos apacsatlakozót és CAGE CLAMP apacsatlakozóhoz való tehermentesítő készülékházat szemléltetnek; nem adnak részletes készülékház-összeszerelési munkamenetet. |
Biztonsági előírások
| 1 | A csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel; terhelés alatt ne csatlakoztasd és ne válaszd le őket. |
|---|---|
| 2 | Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt. |
Vasúti vizsgálatok
| Vizsgálati előírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rezgésvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04; élettartamteszt, 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesített teszt; 5–150 Hz; 0,101 g; tengelyenként 10 perc; X, Y, Z |
| Működési vizsgálat eredménye | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesített teszt; megnövelt zajszintű vibráció; 5–150 Hz; 0,572 g; tengelyenként 5 óra; X, Y, Z |
| Élettartam-vizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállóság | 10. szakasz szerint teljesített teszt; fél szinusz; 5 g; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y, Z |
| Gyorsulási értékek feltétele | Mindhárom vizsgálatnál a minden tengelyre használt legmagasabb tesztszint szerepel. |
| Ütésvizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Gördülő járművek berendezéseinek összesített ütés- és rezgésvizsgálata | Megfelelt |
| Gyártói nyilatkozat | Railway Ready; WAGO GmbH & Co. KG |
Tanúsítványok
| CB – DEKRA | IEC61984; NL-113351 |
|---|---|
| KEMA/KEUR – DEKRA | EN61984; 71-130478 REV.1 |
| UL1977 – UR | E45171 |
| UL1059 – UR | E45172 |
| Railway – WAGO | Railway Ready |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| LR | IEC61984;96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 231-204/008-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Bepattintható szerelőlábbal; szürke |
|---|---|
| 231-204/037-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Oldalsó zárófül; szürke |
| 231-204/031-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; szürke |
| 231-204/026-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; szürke |
| 732-104/026-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; 2,50 mm²; szürke |
| 731-534/008-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Bepattintható szerelőlábbal; 2,50 mm²; szürke |
| 731-534/031-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; DIN-35 sínre/panelre szerelhető; 2,50 mm²; szürke |
| 2231-204/026-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; 2,50 mm²; szürke |
| 2231-204/008-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Bepattintható szerelőlábbal; 2,50 mm²; szürke |
| 2231-204/037-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Oldalsó zárófül; 2,50 mm²; szürke |
| 2231-204/031-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; 2,50 mm²; szürke |
| 231-2204/026-000 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; beépített véglappal; szürke |
| 231-2204/037-000 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; Oldalsó zárófül; szürke |
| 232-834 | THT csatlakozóaljzat; döntött; 7,5 mm lábtávolság; 4 pólusú; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-834/045-000 | THT csatlakozóaljzat; döntött; 7,5 mm lábtávolság; 4 pólusú; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-834/047-000 | THT csatlakozóaljzat; döntött; 7,5 mm lábtávolság; 4 pólusú; Elválasztóperem; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-834/039-000 | THT csatlakozóaljzat; döntött; 7,5 mm lábtávolság; 4 pólusú; Rögzítőfül (kar); 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-834/031-000 | THT csatlakozóaljzat; döntött; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-734 | THT csatlakozóaljzat; egyenes; 7,5 mm lábtávolság; 4 pólusú; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-734/045-000 | THT csatlakozóaljzat; egyenes; 7,5 mm lábtávolság; 4 pólusú; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-734/047-000 | THT csatlakozóaljzat; egyenes; 7,5 mm lábtávolság; 4 pólusú; Elválasztóperem; 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-734/039-000 | THT csatlakozóaljzat; egyenes; 7,5 mm lábtávolság; 4 pólusú; Rögzítőfül (kar); 0,6 x 1,0 mm-es forraszláb; szürke |
| 232-734/031-000 | THT csatlakozóaljzat; egyenes; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; 0,6 x 1,0 mm-es forraszláb; szürke |
Opcionális kiegészítők
| 231-668 | Reteszelőkupak; nem használt rugók takarásához; szürke |
|---|---|
| 231-673 | Érszigetelő stop; 0,08 mm²… 0,2mm² / 0,2mm² "t"; fehér |
| 231-674 | Érszigetelő stop; 0,25 … 0,5 mm²; világosszürke |
| 231-675 | Érszigetelő stop; 0,75 … 1 mm²; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 231-131 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; fehér |
| 231-291 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; piros |
| 210-331/750-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (100x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/750-020 | Jelölőszalagok; A4-es papíron; jelölt; 1-20 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 231-130 | Kódoló kulcs; Bepattintható típus; világosszürke |
| 232-664 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 7,5 mm lábtávolság; 4 pólusú; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366930000 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-03-09 |
| eCl@ss 9.0 | 27-44-03-09 |
| ETIM 9.0 | EC002638 |
| ETIM 10.0 | EC002638 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 731-604 apacsatlakozó, 4 pólusú, 2,5 mm², 7,5 mm, szürke használati útmutató
Biztonsági feltételek
1
A csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel; terhelés alatt ne csatlakoztasd és ne válaszd le őket.
2
Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt.
Vezeték csatlakoztatása
A vezetéket 8–9 mm hosszan csupaszold. A CAGE CLAMP bekötéséhez használj 3,5 mm-es csavarhúzót; a működtetés a vezeték bekötési irányával párhuzamosan vagy arra merőlegesen végezhető. A gyártó működtetőszerszámmal végzett vezetékbehelyezést is bemutat.
A vezeték CAGE CLAMP egységbe helyezéséhez a gyártó külön 231-291 működtetőkart is megnevez.
Kódolás
1
Helyezd be a kódolókulcsot vagy kódolókulcsokat az apacsatlakozóba.
Ellenőrzés az anyacsatlakozón
A kezelési kép CAGE CLAMP anyacsatlakozón mutatja az integrált ellenőrzőnyílás használatát, a vezetékbemenetre merőlegesen, 2 vagy 2,3 mm átmérőjű vizsgálódugóval. Ez nem a dugó vezetéklevezetésének helyettesítése.
Tehermentesítés
A képek tehermentesítő lapos apacsatlakozót és CAGE CLAMP apacsatlakozóhoz való tehermentesítő készülékházat szemléltetnek; nem adnak részletes készülékház-összeszerelési munkamenetet.
Jelölés
Közvetlen jelölést vagy öntapadós jelölőszalagot használhatsz.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
