Wago 289-615 interfészmodul, DIN 41651 szerinti dugaszolható csatlakozással, 26 pólusú, háromemeletes NYÁK-sorkapoccsal, rögzítő távtartóban, 2,5 mm²
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Wago 289-615 26 pólusú DIN41651 apacsatlakozót és 26 pólusú, háromemeletes NYÁK-sorkapcsot összekötő interfészmodul. Legfeljebb 125 V AC/DC működési feszültséggel és 1 A névleges árammal, funkcionális szigeteléssel, IP00 védettséggel készül.
Műszaki jellemzők
| Rendszercsatlakozó | DIN41651 apacsatlakozó; 26 pólus |
|---|---|
| Terepi csatlakozó | Háromemeletes NYÁK-sorkapocs; 26 pólus |
| Csatlakozástechnika | CAGE CLAMP; WAGO 737-es sorozat |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| A 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Illesztési irány | Függőleges |
| Működési feszültség | ≤125 V AC/DC |
| Névleges áram | 1 A |
| Méretezési feszültség | 125 V |
| Szennyezettségi fok | 2 |
| Védettség | IP00 |
| Szigetelés típusa | Funkcionális szigetelés |
| Teljesítményszint | 3; 50 összeillesztési ciklus |
| Szélesség | 55 mm / 2,165 inch |
| Magasság | 85 mm / 3,346 inch |
| Mélység a DIN-sín felső részétől | 62 mm / 2,441 inch |
| Rögzítés | DIN35 kalapsín; rögzítőadapter |
| Érintkező bevonata | Arany nikkel fölött (Au/Ni) |
| Tűzterhelés | 0,697 MJ |
| Tömeg | 86,4 g |
| Működési környezeti hőmérséklet | −20 … +55 °C |
| Tárolási hőmérséklet | −40 … +70 °C |
| Relatív páratartalom | ≤85 %, kondenzáció nélkül |
| Szabványok/előírások | EN61010-2-201 |
| Dielektromos szilárdság, csatorna/csatorna | 1,3 kV rms AC, 1 perc; a komponens specifikációja szerinti érték 500 V effektív |
Kapcsolási információk

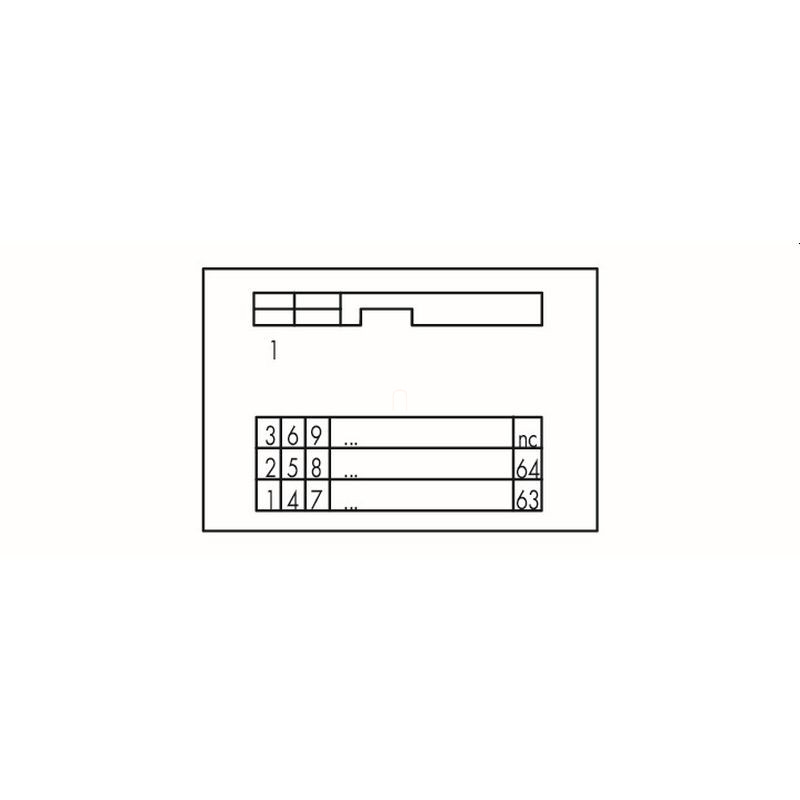

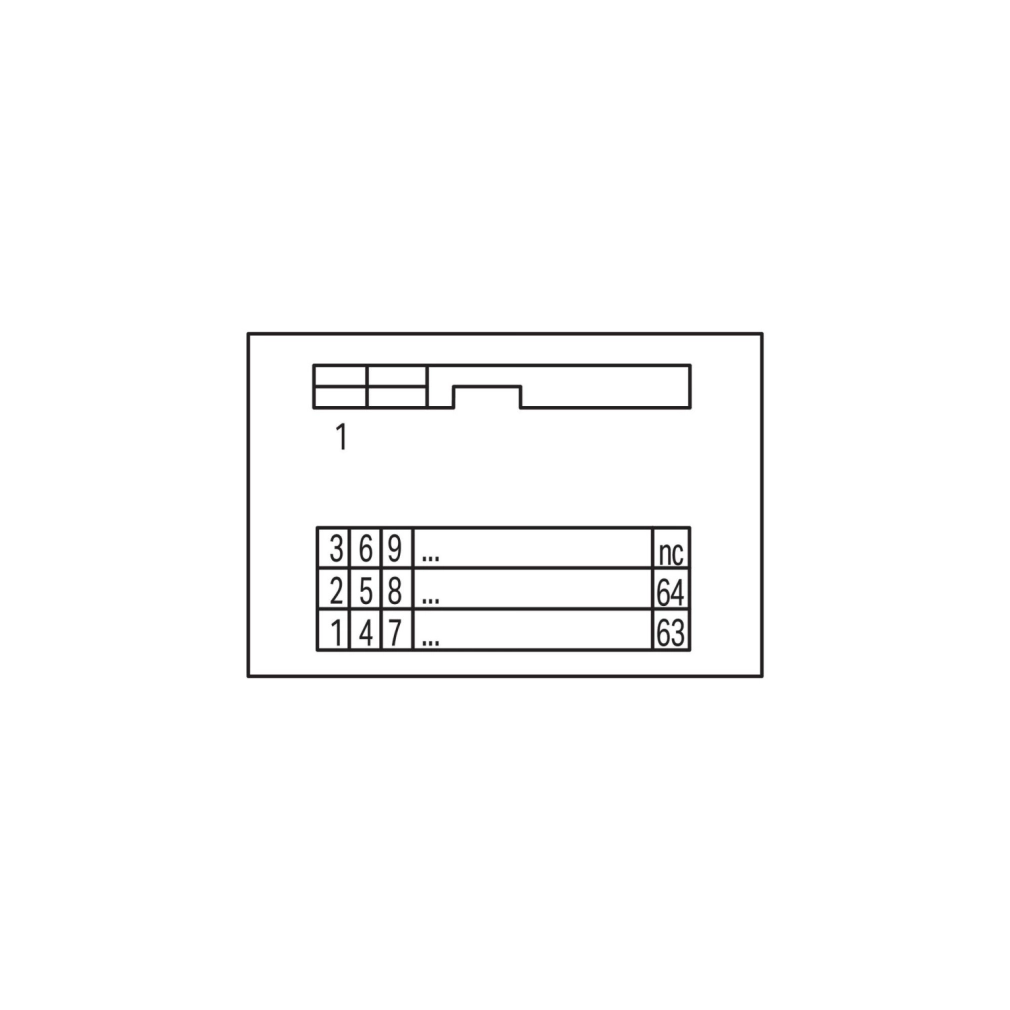

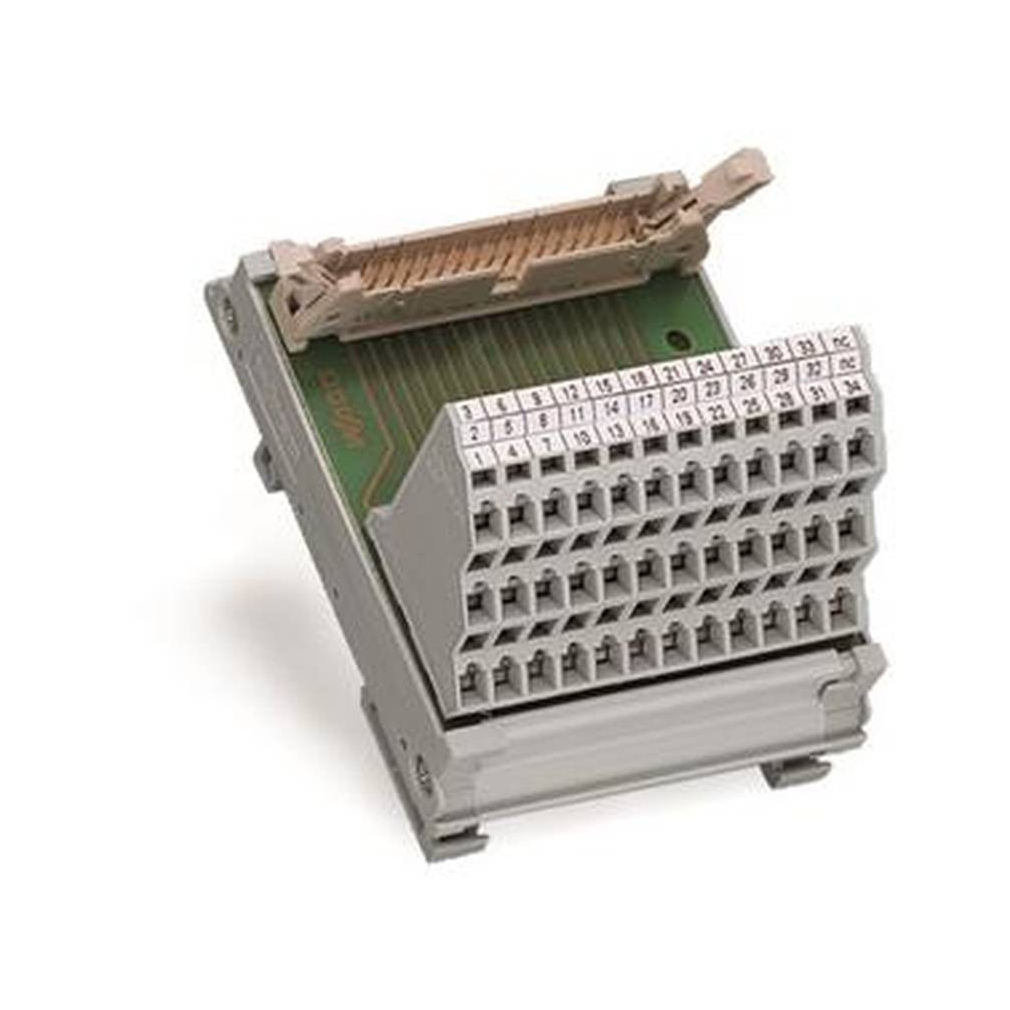

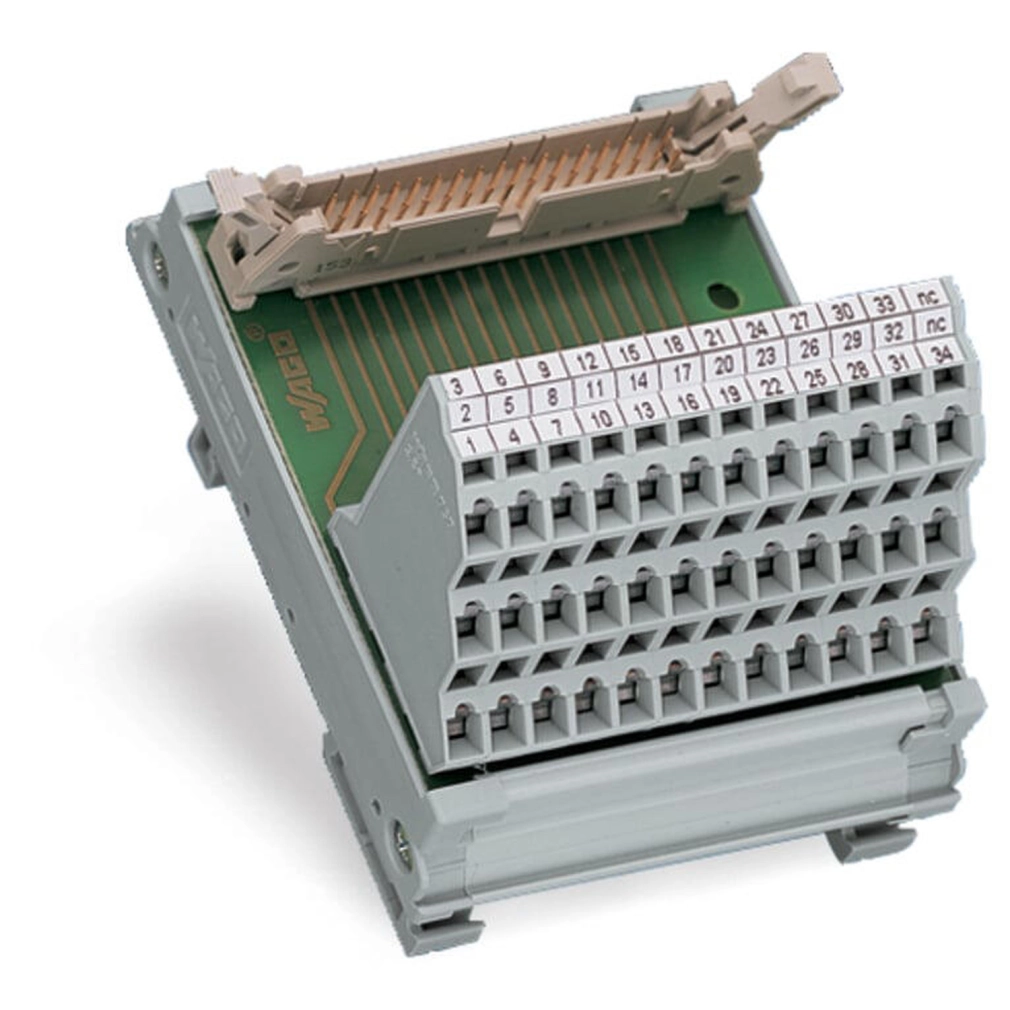

| Csatlakozó tájolása | A rajz jelöli az 1-es érintkező helyét. |
|---|---|
| Szemléltető felső kapocssor | 3, 6, 9 …; a sor végén nc |
| Szemléltető középső kapocssor | 2, 5, 8 …; a sor végén 64 |
| Szemléltető alsó kapocssor | 1, 4, 7 …; a sor végén 63 |
Alkalmazási feltételek és eltérések
| Telepítési és karbantartási hőmérséklet | A családútmutató szerint ezek a munkák csak −25 °C felett végezhetők; ez külön feltétel a működési hőmérséklethez képest. |
|---|---|
| Érintés elleni védelem | Hozzáférhető, feszültség alatt álló részek! A telepítő feladata a véletlen érintés elleni védelem kialakítása, például WAGO 709-es burkolattal vagy hasonló burkolattal. Az adott alkalmazás telepítési előírásait be kell tartani. |
| Családrajz és tényleges pólusszám | A saját rendszercsatlakozó és NYÁK-sorkapocs egyaránt 26 pólusú. Az „Az ábrához hasonlóan” jelzésű rajz 63, 64 és nc végjelölései nagyobb családváltozatot szemléltetnek; ebből a 26 pólusú változat pontos érintkező-összerendelése nem állapítható meg. A készülék saját kapocsjelölése szerint kell vezetékezni. |
| Szigetelési adatok feltétele | Az 1,3 kV rms AC az egyperces csatorna/csatorna vizsgálati adat; mellette 500 V effektív szerepel a komponens specifikációja szerint. Ezek nem a ≤125 V AC/DC működési feszültség helyettesítői. A szigetelés funkcionális. |
Tanúsítványok és nyilatkozatok
| EAC – GZO Almaty Standart | TP TC004/2011; EAC CoC03084 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 210-720 | Működtetőszerszám; 3,5 × 0,5 mm penge; részben szigetelt szár; többszínű |
|---|---|
| 709-196 | Áttetsző jelölőszalagok lézernyomtatóhoz |
| 709-177 | Tekercselt jelölőszalag; 7,5 mm széles; nem nyújtható; üres; bepattintható; áttetsző |
| 709-178 | Tekercselt jelölőszalag; 7,5 mm széles; nem nyújtható; üres; bepattintható; fehér |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány pólusú ez a változat?
26 pólusú a rendszercsatlakozó és a NYÁK-sorkapocs is.
Milyen sorkapoccsal készül?
Háromemeletes NYÁK-sorkapoccsal, CAGE CLAMP csatlakozástechnikával, WAGO 737-es sorozattal.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 289-615 interfészmodul, DIN 41651 szerinti dugaszolható csatlakozással, 26 pólusú, háromemeletes NYÁK-sorkapoccsal, rögzítő távtartóban, 2,5 mm² műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 289-615 |
| GTIN / EAN | 4045454353582 |
| Terméktípus | DIN41651 interfészmodul |
Műszaki jellemzők
| Rendszercsatlakozó | DIN41651 apacsatlakozó; 26 pólus |
|---|---|
| Terepi csatlakozó | Háromemeletes NYÁK-sorkapocs; 26 pólus |
| Csatlakozástechnika | CAGE CLAMP; WAGO 737-es sorozat |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| A 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Illesztési irány | Függőleges |
| Működési feszültség | ≤125 V AC/DC |
| Névleges áram | 1 A |
| Méretezési feszültség | 125 V |
| Szennyezettségi fok | 2 |
| Védettség | IP00 |
| Szigetelés típusa | Funkcionális szigetelés |
| Teljesítményszint | 3; 50 összeillesztési ciklus |
| Szélesség | 55 mm / 2,165 inch |
| Magasság | 85 mm / 3,346 inch |
| Mélység a DIN-sín felső részétől | 62 mm / 2,441 inch |
| Rögzítés | DIN35 kalapsín; rögzítőadapter |
| Érintkező bevonata | Arany nikkel fölött (Au/Ni) |
| Tűzterhelés | 0,697 MJ |
| Tömeg | 86,4 g |
| Működési környezeti hőmérséklet | −20 … +55 °C |
| Tárolási hőmérséklet | −40 … +70 °C |
| Relatív páratartalom | ≤85 %, kondenzáció nélkül |
| Szabványok/előírások | EN61010-2-201 |
| Dielektromos szilárdság, csatorna/csatorna | 1,3 kV rms AC, 1 perc; a komponens specifikációja szerinti érték 500 V effektív |
Kapcsolási információk
| Csatlakozó tájolása | A rajz jelöli az 1-es érintkező helyét. |
|---|---|
| Szemléltető felső kapocssor | 3, 6, 9 …; a sor végén nc |
| Szemléltető középső kapocssor | 2, 5, 8 …; a sor végén 64 |
| Szemléltető alsó kapocssor | 1, 4, 7 …; a sor végén 63 |
Alkalmazási feltételek és eltérések
| Telepítési és karbantartási hőmérséklet | A családútmutató szerint ezek a munkák csak −25 °C felett végezhetők; ez külön feltétel a működési hőmérséklethez képest. |
|---|---|
| Érintés elleni védelem | Hozzáférhető, feszültség alatt álló részek! A telepítő feladata a véletlen érintés elleni védelem kialakítása, például WAGO 709-es burkolattal vagy hasonló burkolattal. Az adott alkalmazás telepítési előírásait be kell tartani. |
| Családrajz és tényleges pólusszám | A saját rendszercsatlakozó és NYÁK-sorkapocs egyaránt 26 pólusú. Az „Az ábrához hasonlóan” jelzésű rajz 63, 64 és nc végjelölései nagyobb családváltozatot szemléltetnek; ebből a 26 pólusú változat pontos érintkező-összerendelése nem állapítható meg. A készülék saját kapocsjelölése szerint kell vezetékezni. |
| Szigetelési adatok feltétele | Az 1,3 kV rms AC az egyperces csatorna/csatorna vizsgálati adat; mellette 500 V effektív szerepel a komponens specifikációja szerint. Ezek nem a ≤125 V AC/DC működési feszültség helyettesítői. A szigetelés funkcionális. |
Tanúsítványok és nyilatkozatok
| EAC – GZO Almaty Standart | TP TC004/2011; EAC CoC03084 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 210-720 | Működtetőszerszám; 3,5 × 0,5 mm penge; részben szigetelt szár; többszínű |
|---|---|
| 709-196 | Áttetsző jelölőszalagok lézernyomtatóhoz |
| 709-177 | Tekercselt jelölőszalag; 7,5 mm széles; nem nyújtható; üres; bepattintható; áttetsző |
| 709-178 | Tekercselt jelölőszalag; 7,5 mm széles; nem nyújtható; üres; bepattintható; fehér |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-52 |
| eCl@ss 9.0 | 27-14-11-52 |
| ETIM 9.0 | EC002780 |
| ETIM 10.0 | EC002780 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 289-615 interfészmodul, DIN 41651 szerinti dugaszolható csatlakozással, 26 pólusú, háromemeletes NYÁK-sorkapoccsal, rögzítő távtartóban, 2,5 mm² használati útmutató
Biztonság és telepítési feltételek
| Munkavégzés | Szerelés, javítás és karbantartás előtt kapcsolj ki minden tápellátást; feszültség alatt ne dolgozz a készüléken. |
|---|---|
| Szakképzettség | Csak szakképzett villamos szakember telepítheti, EN50110-1/-2 és IEC60364 szerint; a hatályos előírásokat és a készülék jelöléseit be kell tartani. |
| Állapotellenőrzés | Üzembe helyezés előtt ellenőrizd a szállítási sérüléseket. Mechanikailag sérült készüléket ne helyezz üzembe. |
| Környezet | Csak száraz beltérben, EN50110 szerinti zárt villamos üzemi térben telepíthető; könnyen gyulladó anyagokra vagy azok közelébe nem szerelhető. |
| Burkolat és érintésvédelem | Nyitott készülékként zárt burkolatba kell építeni. A burkolat biztosítsa az előírt szennyezettségi feltételeket, a közvetlen és közvetett érintés elleni védelmet, a tűz továbbterjedésének megakadályozását és a mechanikai szilárdságot a teljes üzemi hőmérséklet-tartományban. A szükséges érintésvédelem és adott esetben az IP20 biztosítása a telepítő feladata. |
| Hálózat és védelem | Csak földelt hálózatban üzemeltethető; a rendszer oldalán leválasztó és túláramvédelmi készülék szükséges. |
| Csatlakozókábel hőmérséklete | A kábel megengedett hőmérséklet-tartományának legalább 15 K-nel meg kell haladnia a várható környezeti hőmérsékletet. |
| Szerelési hőmérséklet | Telepítési és karbantartási munkák csak −25 °C felett végezhetők. |
| Forró felület | Magas környezeti hőmérsékleten végzett üzem után érintés előtt hagyd lehűlni a készüléket. |
| ESD-védelem | Kerüld az elektrosztatikus kisülést; gondoskodj a személyek, a munkahely és a csomagolás megfelelő földeléséről, az EN61340-5-1/-3 szerint. |
| Tisztítás | Szükség esetén száraz vagy vízzel nedvesített puha kendő használható. Súrolószer, alkohol, aceton és más tisztítószer nem használható. |
| Karbantartás | A készülék alapvetően karbantartásmentes; az esetleges készülékspecifikus utasítások elsőbbséget élveznek. |
DIN35-sínre szerelés
Az EN60715 szerinti DIN35-sínre szerszám nélkül pattintsd fel a készüléket.
A biztos rögzítéshez a modulok elé és mögé helyezz végrögzítőt, például 249-116 típust.
Eltávolítás
Oldd ki a bepattintható rögzítőlábat, például működtetőszerszámmal.
Billentő mozdulattal emeld le a készüléket a DIN35-sínről.
Sorkapocs vezetékezése
A tömör és finom elemi szálas vezeték tartománya 0,08–2,5 mm² / 28–12 AWG; 12 AWG esetén THHN vagy THWN vezeték. A csupaszolási hossz 5–6 mm. A két gyártói ábra a csavarhúzó vezetékbekötési iránnyal párhuzamos vagy arra merőleges használatát mutatja; ezek két alternatív működtetési irányt jelölnek.
A készülék vezetékezéséhez használd a kapocshoz megfelelő működtetőszerszámot. A családútmutató a kapocstól függően 1-es, 2-es vagy 3-as típust említ.
Vedd figyelembe a kapocspontok jelölését.
Rövid, enyhe húzással ellenőrizd a vezeték biztos rögzítését.
Kapcsolási információk és alkalmazási határok
| Csatlakozó tájolása | A rajz jelöli az 1-es érintkező helyét. |
|---|---|
| Szemléltető felső kapocssor | 3, 6, 9 …; a sor végén nc |
| Szemléltető középső kapocssor | 2, 5, 8 …; a sor végén 64 |
| Szemléltető alsó kapocssor | 1, 4, 7 …; a sor végén 63 |
| Telepítési és karbantartási hőmérséklet | A családútmutató szerint ezek a munkák csak −25 °C felett végezhetők; ez külön feltétel a működési hőmérséklethez képest. |
|---|---|
| Érintés elleni védelem | Hozzáférhető, feszültség alatt álló részek! A telepítő feladata a véletlen érintés elleni védelem kialakítása, például WAGO 709-es burkolattal vagy hasonló burkolattal. Az adott alkalmazás telepítési előírásait be kell tartani. |
| Családrajz és tényleges pólusszám | A saját rendszercsatlakozó és NYÁK-sorkapocs egyaránt 26 pólusú. Az „Az ábrához hasonlóan” jelzésű rajz 63, 64 és nc végjelölései nagyobb családváltozatot szemléltetnek; ebből a 26 pólusú változat pontos érintkező-összerendelése nem állapítható meg. A készülék saját kapocsjelölése szerint kell vezetékezni. |
| Szigetelési adatok feltétele | Az 1,3 kV rms AC az egyperces csatorna/csatorna vizsgálati adat; mellette 500 V effektív szerepel a komponens specifikációja szerint. Ezek nem a ≤125 V AC/DC működési feszültség helyettesítői. A szigetelés funkcionális. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
