Wago 286-723 optocsatoló modul, 24 V DC bemenet, 15–30 V DC kimenet, 4 A, háromvezetékes, pozitív kapcsolás, piros állapotjelző, 15 mm széles, szürke
RRP:58 692 Ft
58 105 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
50 607 Ft
nettó 39 848 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

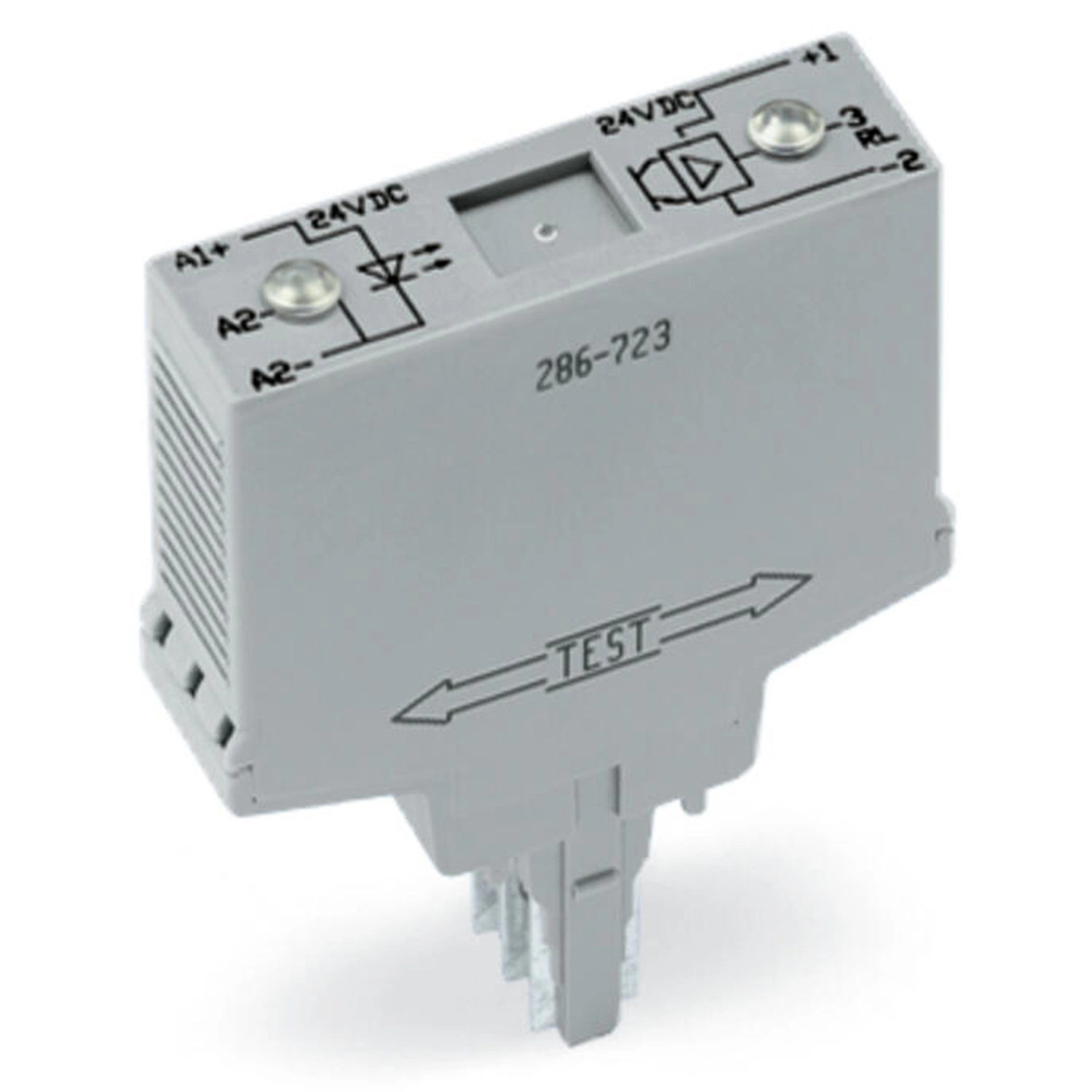

WAGO 286-723 optocsatoló modul 24VDC, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 286-723 szürke optocsatoló modul, 24 V DC névleges bemenettel és piros LED-es állapotjelzéssel. Háromvezetékes, pozitív logikájú kapcsolást valósít meg. A dugaszolható kivitel a hozzá illő alapsorkapoccsal használható; modulszélessége 15 mm.
Vezérlő áramkör
| Névleges bemeneti feszültség | 24 V DC |
|---|---|
| Magas szintű bemeneti feszültségtartomány | 15–30 V DC |
| Névleges bemeneti áram Uₙ mellett | 14 mA |
| Bemeneti áram tartománya | 7,6–15 mA |
Terhelési áramkör
| Folyamatos áram határa | 4 A |
|---|---|
| Áramkör típusa | Háromvezetékes, pozitív logikájú kapcsolás |
| Névleges kimeneti feszültség | 24 V DC |
| Feszültségesés | Legfeljebb 1,2 V DC |
| Szivárgási áram méretezési feszültségnél | Legfeljebb 2 µA |
| Kimeneti záróáram terhelés nélkül, maximum | 12 mA |
| Bekapcsolási idő | Legfeljebb 15 µs |
| Kikapcsolási idő | Legfeljebb 25 µs |
| Kapcsolási frekvencia | Legfeljebb 2,5 kHz |

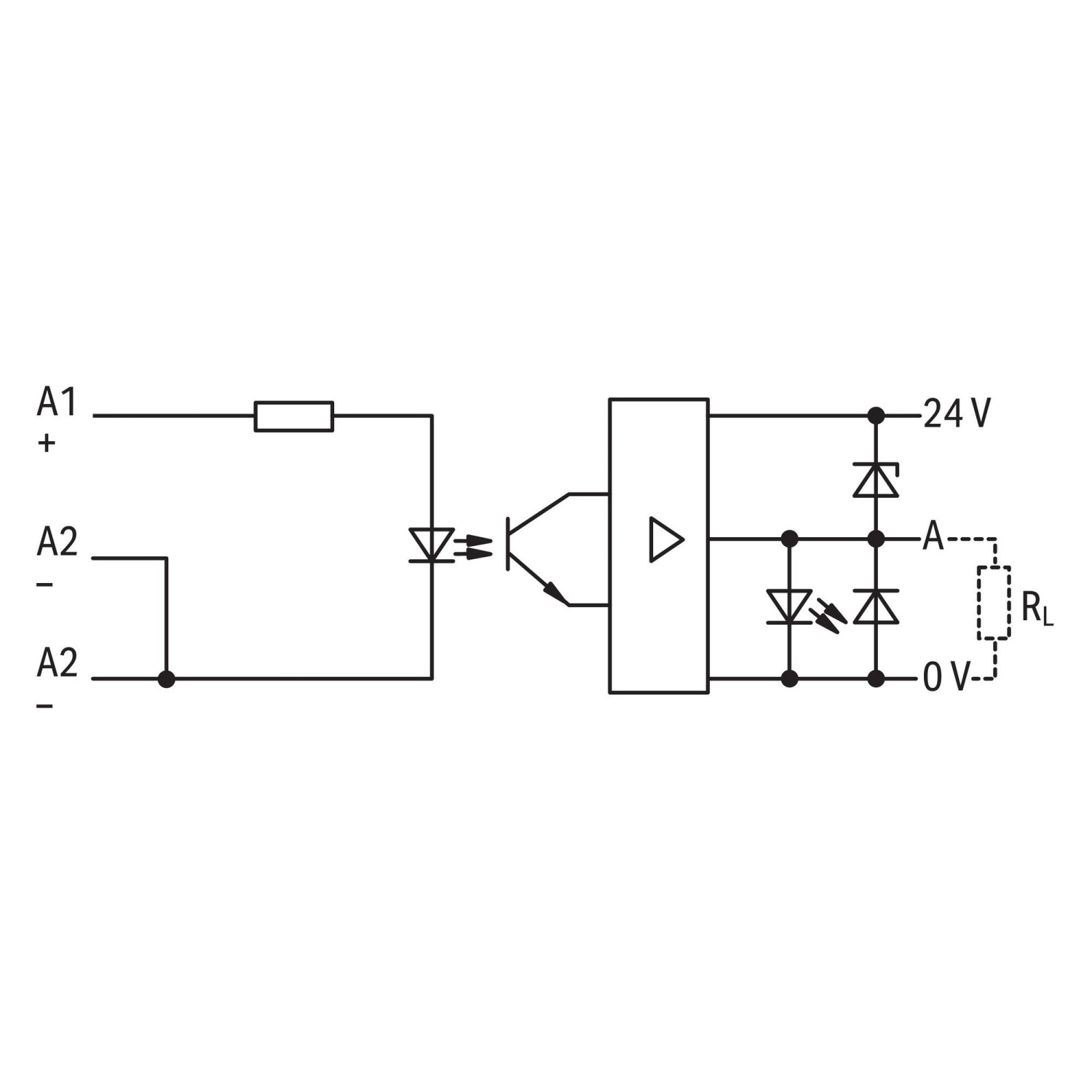

Rajzi csatlakozások
| Vezérlés rajzi jelölése | A1 +; két közös A2 − pont |
|---|---|
| Terhelési oldal rajzi jelölése | 24 V; A kimenet; 0 V; az Rₗ terhelés A és 0 V között |
Biztonság, szigetelés és jelzés
| Szennyezettségi fok | 2 |
|---|---|
| Dielektromos szilárdság, vezérlő/terhelési áramkör | AC, 1 perc: 2,5 kVrms |
| Védettség | IP20 |
| Állapotvisszajelzés | Piros LED |

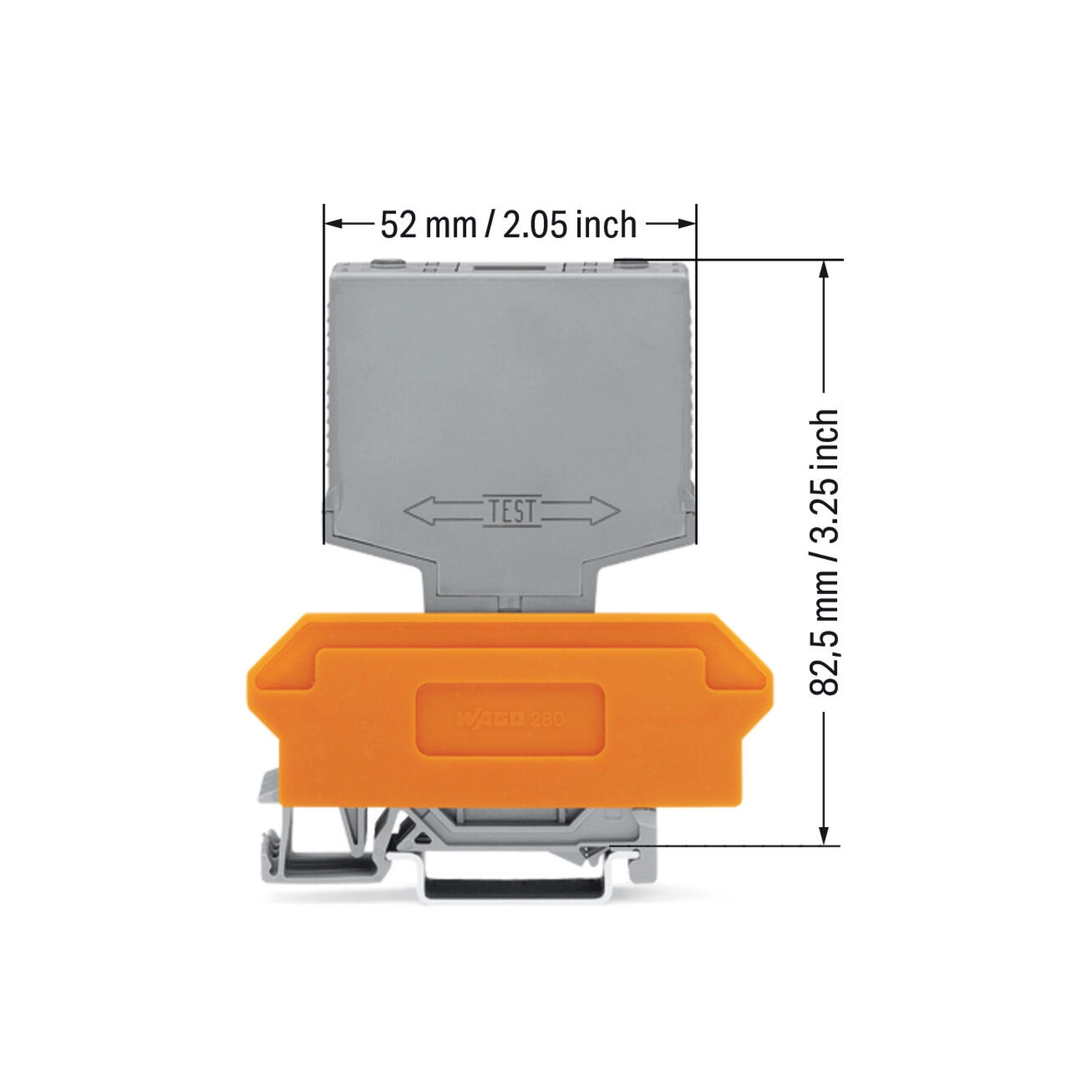

Méretek, anyag és környezet
| Szélesség | 15 mm / 0,591 inch |
|---|---|
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN-sín felső részétől | 82,5 mm / 3,25 inch, a hordozó alapsorkapoccsal együtt |
| Rögzítés | Dugaszolható modul alapsorkapocshoz |
| Szín | Szürke |
| Tűzterhelés | 0,293 MJ |
| Tömeg | 26,8 g |
| Környezeti hőmérséklet Uₙ mellett | −25…+40 °C |
| Tárolási környezeti hőmérséklet | −25…+40 °C |
| Feldolgozási hőmérséklet | −25…+50 °C |
| Relatív páratartalom | 5–95%, kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
| Szabvány | EN60664-1 |
Tanúsítványok és nyilatkozatok
| EAC – GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
|---|
Kezelés és alkalmazási feltételek
| Alapsorkapocs | A dugaszolható elektronikus modul a hozzá illő két- vagy négyvezetékes alapsorkapoccsal használható. |
|---|---|
| Kódolás | A kódolás biztosítja a megfelelő polaritást. |
| Jelölés | WMB jelölőrendszerrel. |
| Működésvizsgálat | Az érintésbiztos vizsgálónyílásokon keresztül végezhető. |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel. |
|---|---|
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok | Dibór-trioxid; ólom-monoxid; Ólom; 2,2′,6,6′-tetrabróm-4,4′-izopropilidéndifenol |
| SCIP-Ausztria | 3420c7d7-f720-4f7d-8420-8786d3640c98 |
| SCIP-Belgium | 01df022f-45e8-4d1c-962a-c67b99be2c82 |
| SCIP-Bulgária | 3ed285bd-5ec5-47f3-b7a9-6df49d6fdb2d |
| SCIP-Csehország | 84e7d960-677f-43bf-99ff-8fc4f49751db |
| SCIP-Dánia | b367a75b-cc54-45ef-ad5d-e1f3472a2f35 |
| SCIP-Finnország | ee3d777f-8c2e-48b2-bd2b-b04a02452748 |
| SCIP-Franciaország | 34171ae5-ccdf-41b1-80d3-3bacd1aa04f2 |
| SCIP-Németország | cd6c3e4a-6fdb-4bff-9a80-18f4d35351f8 |
| SCIP-Magyarország | 584c708d-e46c-4371-95d9-74f4b7521fce |
| SCIP-Olaszország | 96d5dbe9-4688-443f-b60d-adcb99974ed2 |
| SCIP-Hollandia | 8ea23df2-70a7-4462-b7c0-48661e982c2f |
| SCIP-Lengyelország | 13f1f332-95eb-4de4-a2d1-a1c9b44823fd |
| SCIP-Románia | f8219242-ec3f-48e6-9dc5-99a2d4a92680 |
| SCIP-Svédország | 31b6e551-b00f-4b62-a812-b719ec71811c |
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
|---|---|
| 280-619 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; kétvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-763 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; négyvezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-609 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; négyvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hogyan jelez vissza?
Piros LED-del.
Milyen a rögzítése?
Dugaszolható modul a hozzá illő alapsorkapocshoz.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Piros LED állapotjelző
Kimeneti feszültség
24 VDC
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
286-723
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
26,8 g/db
Cikkszám
4045454413682
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 286-723 optocsatoló modul, 24 V DC bemenet, 15–30 V DC kimenet, 4 A, háromvezetékes, pozitív kapcsolás, piros állapotjelző, 15 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 286-723 |
| GTIN / EAN | 4045454413682 |
| Terméktípus | optocsatoló modul |
Vezérlő áramkör
| Névleges bemeneti feszültség | 24 V DC |
|---|---|
| Magas szintű bemeneti feszültségtartomány | 15–30 V DC |
| Névleges bemeneti áram Uₙ mellett | 14 mA |
| Bemeneti áram tartománya | 7,6–15 mA |
Terhelési áramkör
| Folyamatos áram határa | 4 A |
|---|---|
| Áramkör típusa | Háromvezetékes, pozitív logikájú kapcsolás |
| Névleges kimeneti feszültség | 24 V DC |
| Feszültségesés | Legfeljebb 1,2 V DC |
| Szivárgási áram méretezési feszültségnél | Legfeljebb 2 µA |
| Kimeneti záróáram terhelés nélkül, maximum | 12 mA |
| Bekapcsolási idő | Legfeljebb 15 µs |
| Kikapcsolási idő | Legfeljebb 25 µs |
| Kapcsolási frekvencia | Legfeljebb 2,5 kHz |
Rajzi csatlakozások
| Vezérlés rajzi jelölése | A1 +; két közös A2 − pont |
|---|---|
| Terhelési oldal rajzi jelölése | 24 V; A kimenet; 0 V; az Rₗ terhelés A és 0 V között |
Biztonság, szigetelés és jelzés
| Szennyezettségi fok | 2 |
|---|---|
| Dielektromos szilárdság, vezérlő/terhelési áramkör | AC, 1 perc: 2,5 kVrms |
| Védettség | IP20 |
| Állapotvisszajelzés | Piros LED |
Méretek, anyag és környezet
| Szélesség | 15 mm / 0,591 inch |
|---|---|
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN-sín felső részétől | 82,5 mm / 3,25 inch, a hordozó alapsorkapoccsal együtt |
| Rögzítés | Dugaszolható modul alapsorkapocshoz |
| Szín | Szürke |
| Tűzterhelés | 0,293 MJ |
| Tömeg | 26,8 g |
| Környezeti hőmérséklet Uₙ mellett | −25…+40 °C |
| Tárolási környezeti hőmérséklet | −25…+40 °C |
| Feldolgozási hőmérséklet | −25…+50 °C |
| Relatív páratartalom | 5–95%, kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
| Szabvány | EN60664-1 |
Tanúsítványok és nyilatkozatok
| EAC – GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
|---|
Kezelés és alkalmazási feltételek
| Alapsorkapocs | A dugaszolható elektronikus modul a hozzá illő két- vagy négyvezetékes alapsorkapoccsal használható. |
|---|---|
| Kódolás | A kódolás biztosítja a megfelelő polaritást. |
| Jelölés | WMB jelölőrendszerrel. |
| Működésvizsgálat | Az érintésbiztos vizsgálónyílásokon keresztül végezhető. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85365005000 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121521 |
|---|---|
| eCl@ss 10.0 | 27-26-15-03 |
| eCl@ss 9.0 | 27-26-15-03 |
| ETIM 9.0 | EC001504 |
| ETIM 10.0 | EC001504 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel. |
|---|---|
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok | Dibór-trioxid; ólom-monoxid; Ólom; 2,2′,6,6′-tetrabróm-4,4′-izopropilidéndifenol |
| SCIP-Ausztria | 3420c7d7-f720-4f7d-8420-8786d3640c98 |
| SCIP-Belgium | 01df022f-45e8-4d1c-962a-c67b99be2c82 |
| SCIP-Bulgária | 3ed285bd-5ec5-47f3-b7a9-6df49d6fdb2d |
| SCIP-Csehország | 84e7d960-677f-43bf-99ff-8fc4f49751db |
| SCIP-Dánia | b367a75b-cc54-45ef-ad5d-e1f3472a2f35 |
| SCIP-Finnország | ee3d777f-8c2e-48b2-bd2b-b04a02452748 |
| SCIP-Franciaország | 34171ae5-ccdf-41b1-80d3-3bacd1aa04f2 |
| SCIP-Németország | cd6c3e4a-6fdb-4bff-9a80-18f4d35351f8 |
| SCIP-Magyarország | 584c708d-e46c-4371-95d9-74f4b7521fce |
| SCIP-Olaszország | 96d5dbe9-4688-443f-b60d-adcb99974ed2 |
| SCIP-Hollandia | 8ea23df2-70a7-4462-b7c0-48661e982c2f |
| SCIP-Lengyelország | 13f1f332-95eb-4de4-a2d1-a1c9b44823fd |
| SCIP-Románia | f8219242-ec3f-48e6-9dc5-99a2d4a92680 |
| SCIP-Svédország | 31b6e551-b00f-4b62-a812-b719ec71811c |
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
|---|---|
| 280-619 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; kétvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-763 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; négyvezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-609 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; négyvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 25.10.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 286-723 optocsatoló modul, 24 V DC bemenet, 15–30 V DC kimenet, 4 A, háromvezetékes, pozitív kapcsolás, piros állapotjelző, 15 mm széles, szürke használati útmutató
Csatlakozások és saját működési feltételek
| Vezérlés rajzi jelölése | A1 +; két közös A2 − pont |
|---|---|
| Terhelési oldal rajzi jelölése | 24 V; A kimenet; 0 V; az Rₗ terhelés A és 0 V között |
Kezelés és vizsgálat
| Alapsorkapocs | A dugaszolható elektronikus modul a hozzá illő két- vagy négyvezetékes alapsorkapoccsal használható. |
|---|---|
| Kódolás | A kódolás biztosítja a megfelelő polaritást. |
| Jelölés | WMB jelölőrendszerrel. |
| Működésvizsgálat | Az érintésbiztos vizsgálónyílásokon keresztül végezhető. |
Vezérlő áramkör
| Névleges bemeneti feszültség | 24 V DC |
|---|---|
| Magas szintű bemeneti feszültségtartomány | 15–30 V DC |
| Névleges bemeneti áram Uₙ mellett | 14 mA |
| Bemeneti áram tartománya | 7,6–15 mA |
Terhelési áramkör
| Folyamatos áram határa | 4 A |
|---|---|
| Áramkör típusa | Háromvezetékes, pozitív logikájú kapcsolás |
| Névleges kimeneti feszültség | 24 V DC |
| Feszültségesés | Legfeljebb 1,2 V DC |
| Szivárgási áram méretezési feszültségnél | Legfeljebb 2 µA |
| Kimeneti záróáram terhelés nélkül, maximum | 12 mA |
| Bekapcsolási idő | Legfeljebb 15 µs |
| Kikapcsolási idő | Legfeljebb 25 µs |
| Kapcsolási frekvencia | Legfeljebb 2,5 kHz |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
