Wago 286-640/004-000 multifunkciós időrelémodul vasúti alkalmazásokhoz, 24 V DC bemenet, 5 A tartós határáram, piros állapotjelzés, 20 mm széles, szürke
RRP:72 353 Ft
71 630 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
62 387 Ft
nettó 49 124 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ezeken a tartományokon belül az idő finom beállítása a trimmer potenciométerrel történik. Az St+ csak a “késleltetve elengedő segédfeszültség” funkcióval van összekapcsolva.

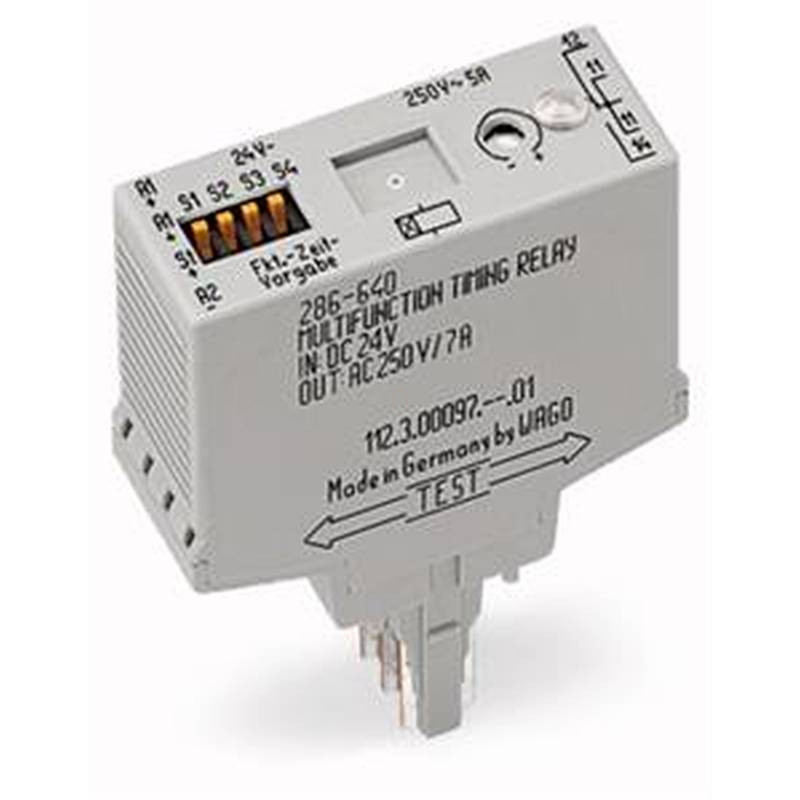

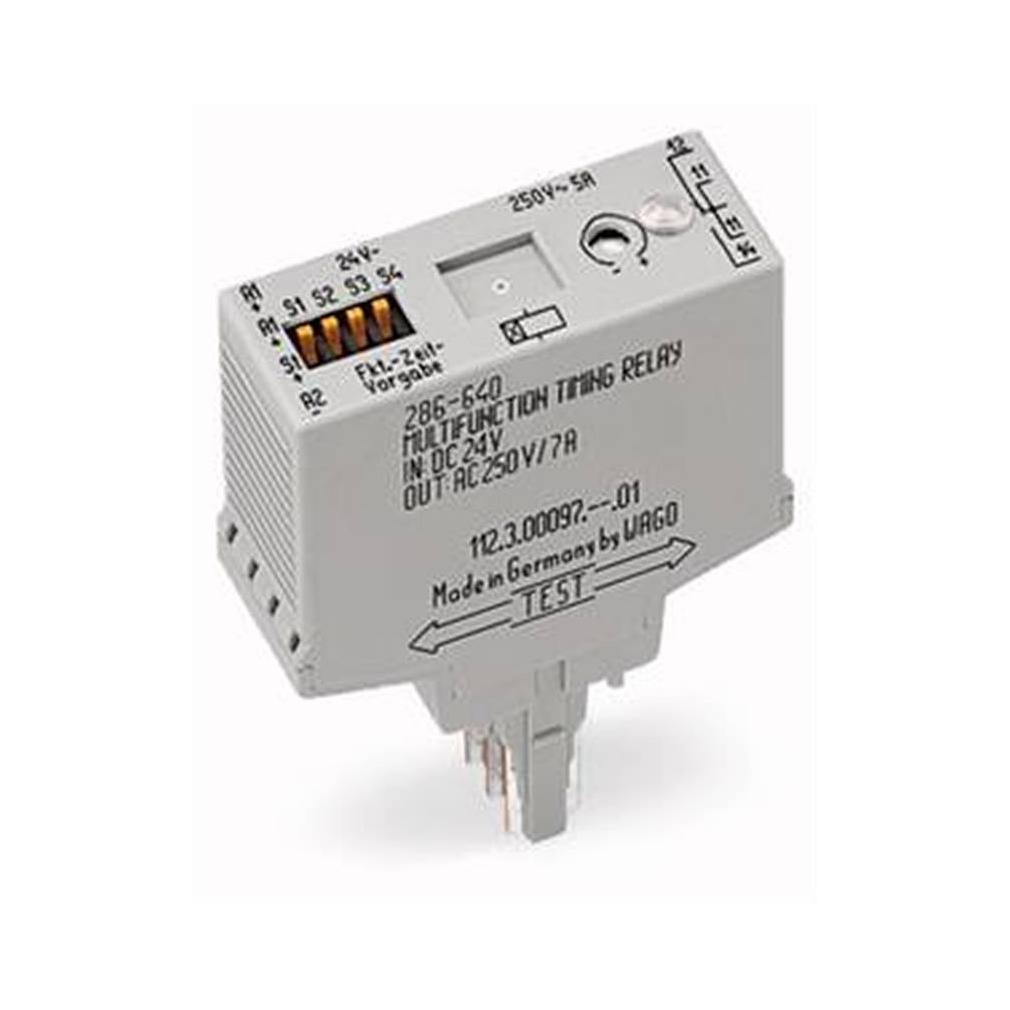

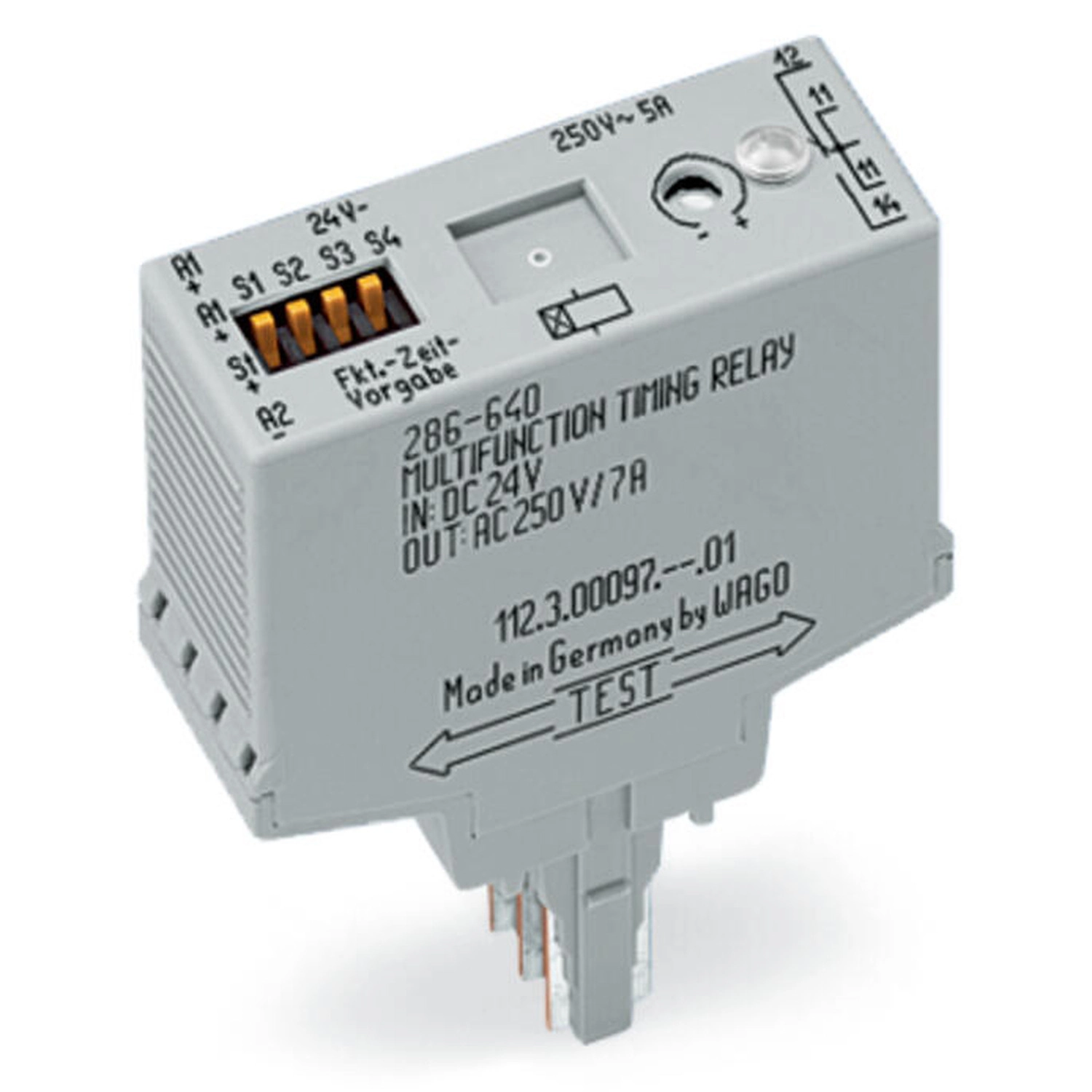

A Wago 286-640/004-000 szürke multifunkciós időrelémodul, 24 V DC névleges bemeneti feszültséggel. Egy váltóérintkező található benne; modulszélessége 20 mm. A hozzá tartozó hordozó sorkapocsra dugaszolható; a 82,5 mm mélység az alapkapoccsal együtt értendő.
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | -30 … +25 % |
| Névleges bemeneti áram UN | 24 mA |
| Időtartományok | 0,3 … 3 s 3 … 12 s 10 … 100 s 100 … 800 s |
| Visszaállási idő | 100 ms |
| Ismétlési pontosság | 1 % |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgNi + Au |
| Tartós határáram | 5 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 10 A / 4 s |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1250 VA |
| Prellezési idő (ált.) | 2 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 100 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 15 x 10⁶ kapcsolási művelet |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3 kVrms |
| Védettség | IP20 |

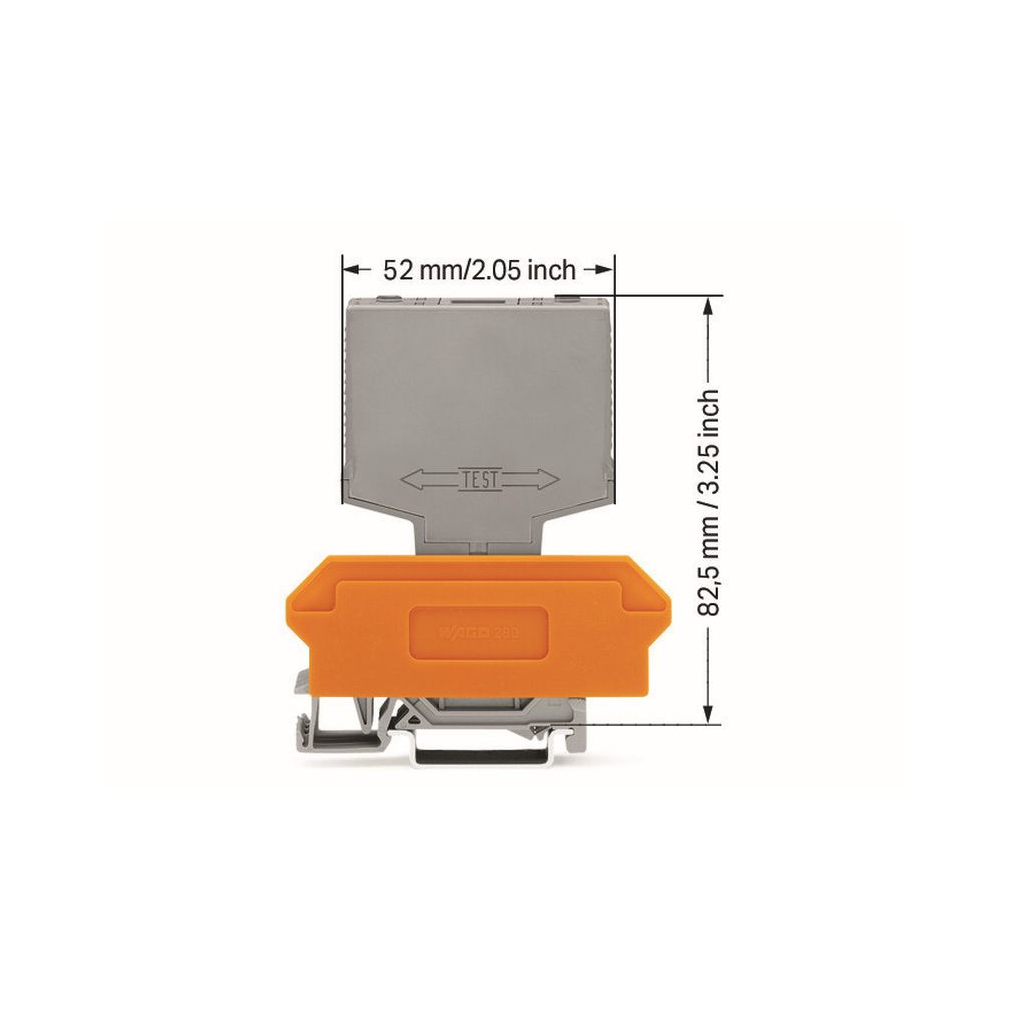

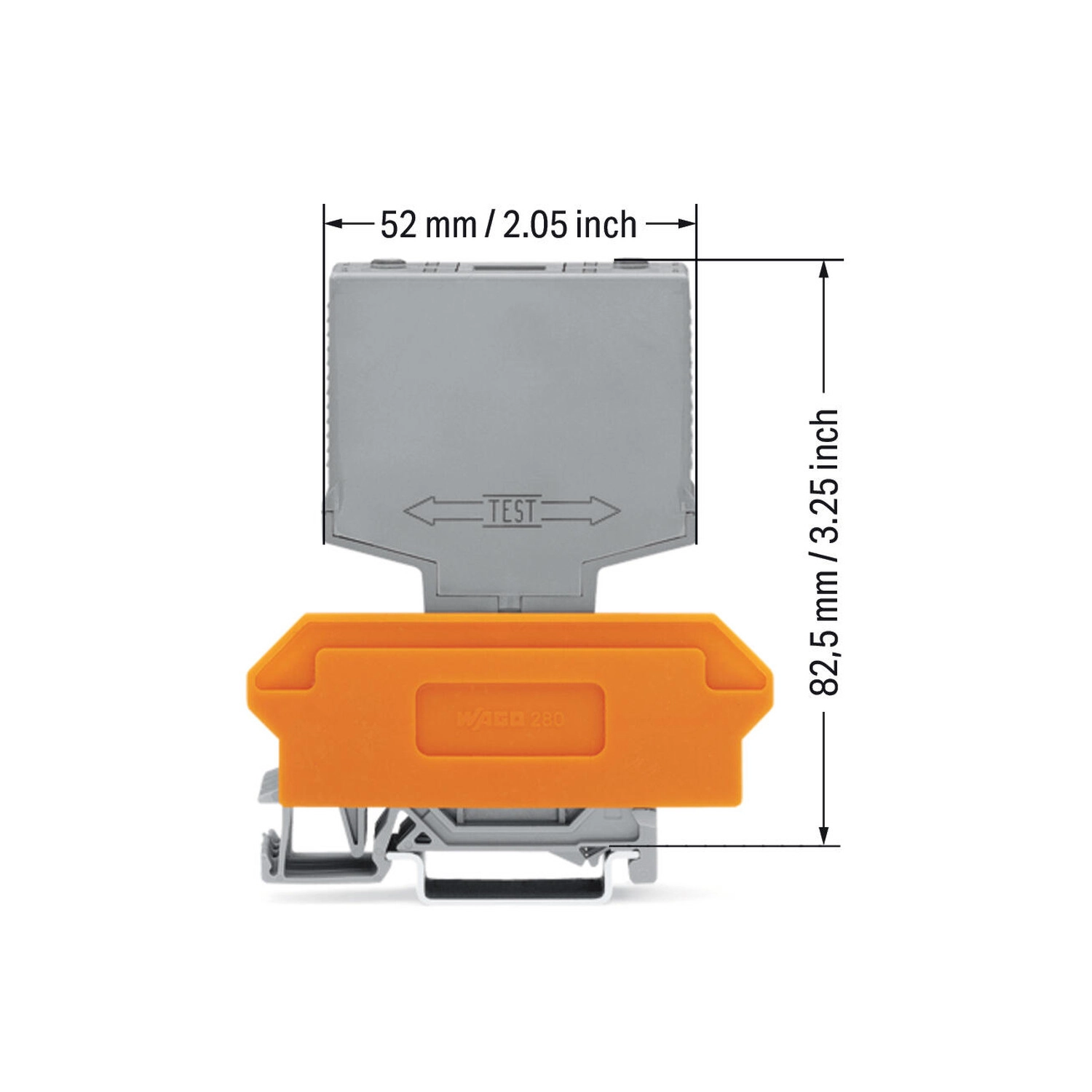

| Szélesség | 20 mm / 0,787 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,25 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 0,749 MJ |
| Tömeg | 34,1 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 EN 50121-3-2 |
| Állapotvisszajelzés | Piros LED |
| Alkalmazási kivitel | Vasúti kivitel |
Rajzi kapcsolatok és funkciók

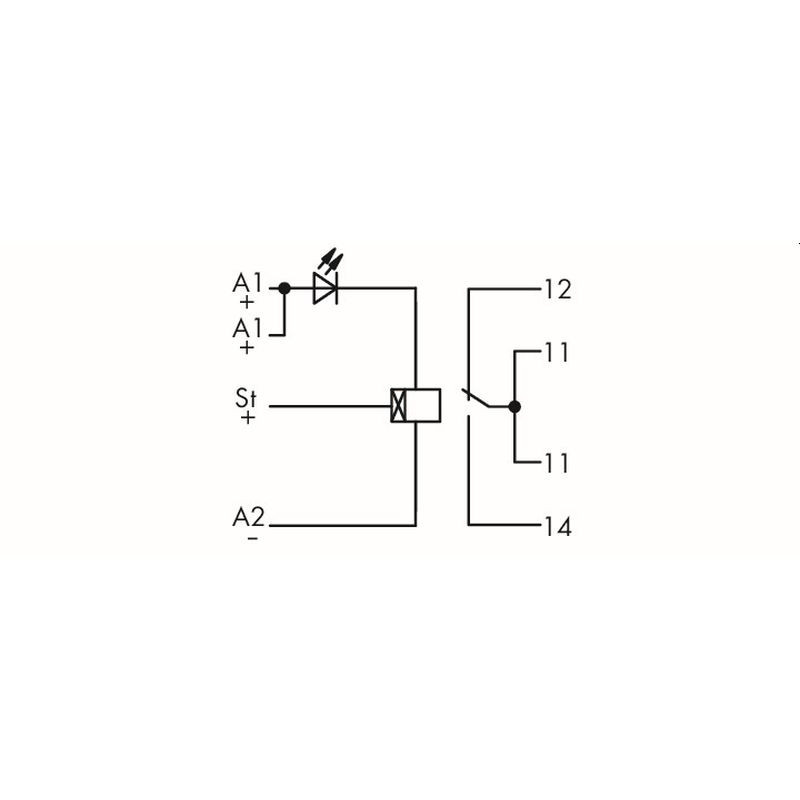

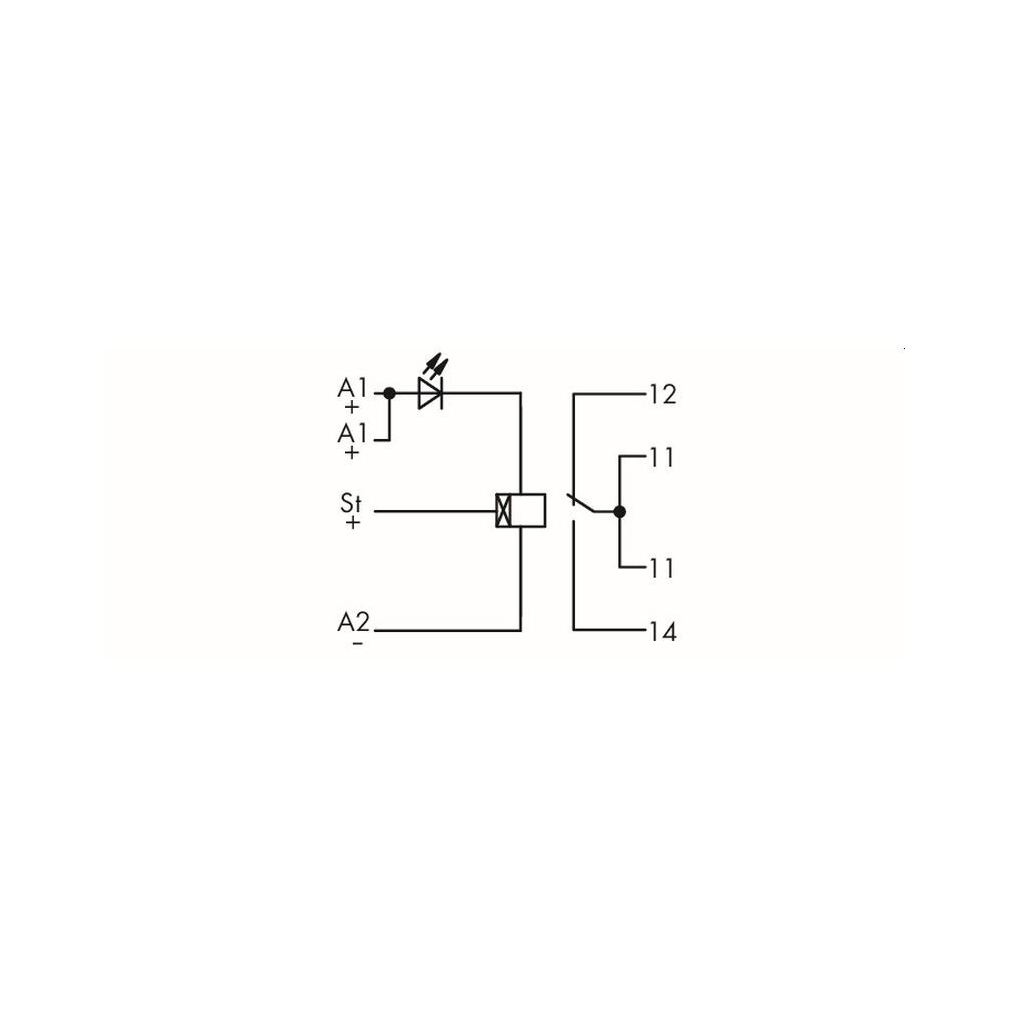

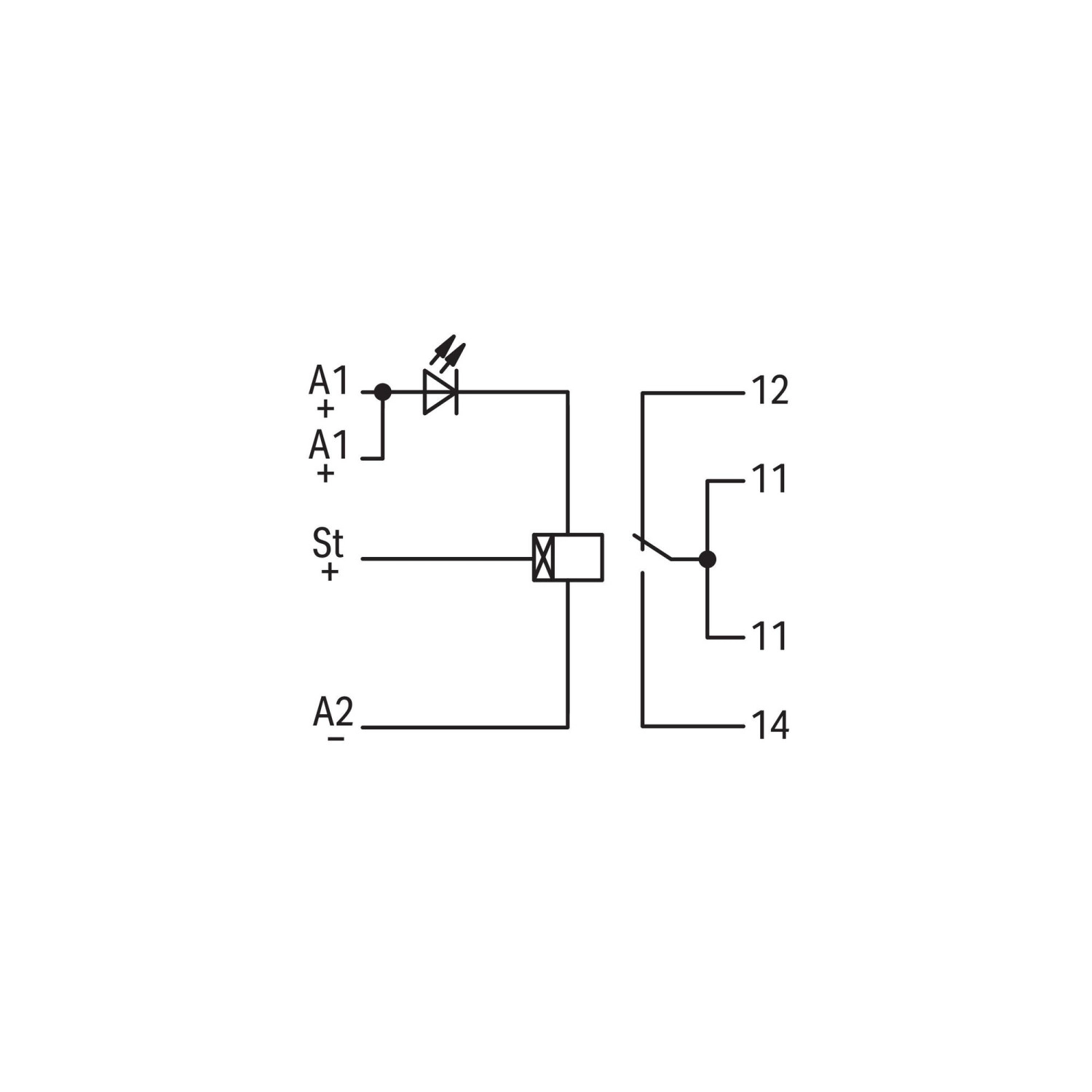

| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Egy váltóérintkező |
| Váltóérintkező rajzi jelölése | 11 közös, kétszer jelölve; 12 bontó; 14 záró |
| St+ vezérlés | Csak a segédfeszültséges késleltetett elengedés funkcióhoz kapcsolódik |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
| Funkció és időtartomány | Az S1/S2 kapcsolópárral válaszd ki a funkciót, az S3/S4 párral az időtartományt a kapcsolóállás-táblázat szerint. |
| Idő finombeállítása | A kiválasztott tartományon belül a trimmer potenciométerrel állítsd be az időt. |
| St+ alkalmazási feltétele | Az St+ pontot csak a segédfeszültséges késleltetett elengedés funkcióhoz használd. |

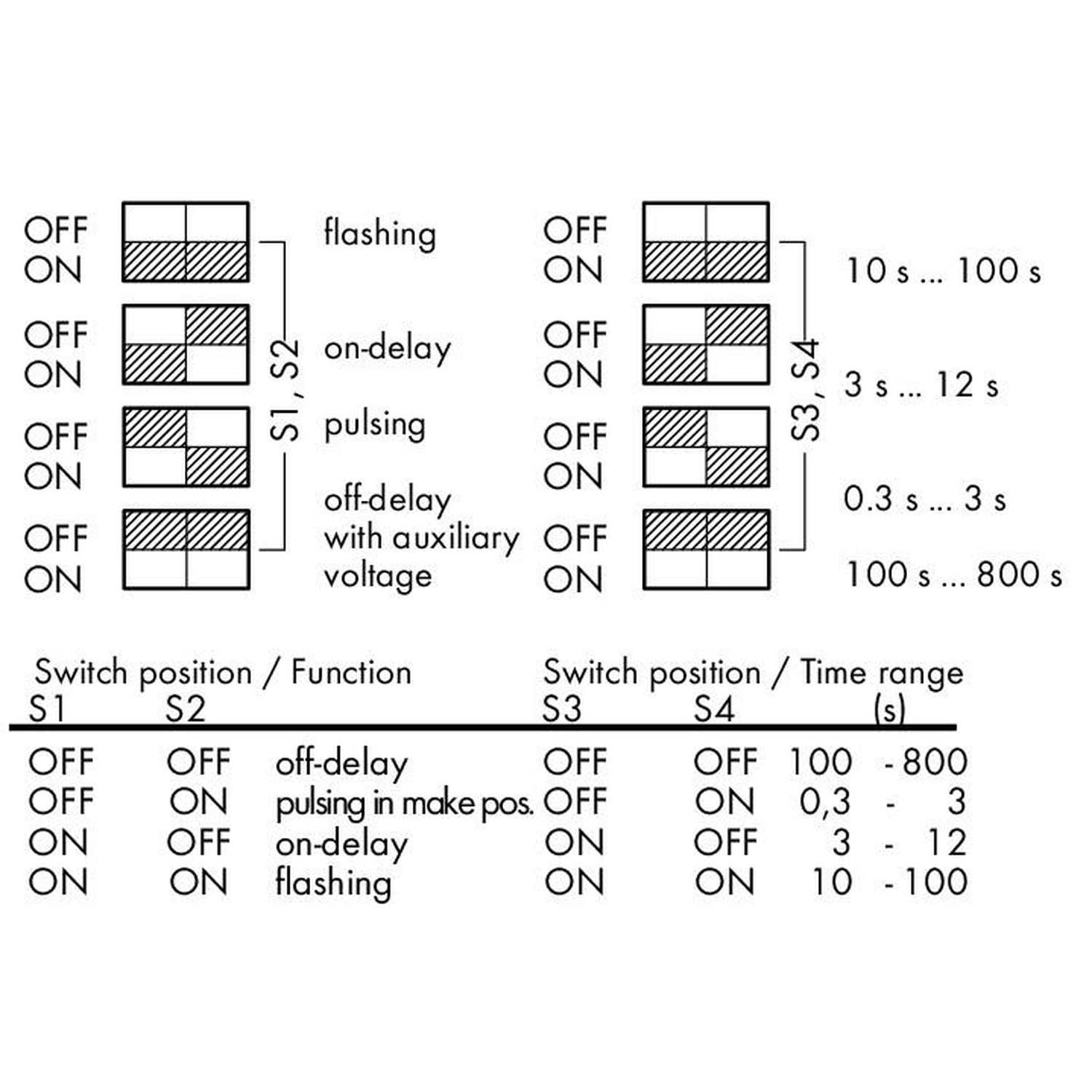

Időzítés és kapcsolóállások
| S1 OFF; S2 OFF | Segédfeszültséges késleltetett elengedés |
|---|---|
| S1 OFF; S2 ON | Bekapcsoláskor impulzust adó funkció |
| S1 ON; S2 OFF | Késleltetett meghúzás |
| S1 ON; S2 ON | Ütemadó funkció |
| S3 OFF; S4 OFF | 100–800 s |
| S3 OFF; S4 ON | 0,3–3 s |
| S3 ON; S4 OFF | 3–12 s |
| S3 ON; S4 ON | 10–100 s |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-638 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-764 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-628 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Dibór-trioxid; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 34; 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | afa81176-92ef-4537-875d-11a15cad72dc |
| SCIP; Belgium | 3d146e62-9d99-4b3b-a42c-0bb3bef59aba |
| SCIP; Bulgária | d2628aed-1f5a-4079-b19f-01e6d09fdbe0 |
| SCIP; Csehország | 6ea6f2c8-7669-45b4-bc94-8c19da69bb96 |
| SCIP; Dánia | 58e37220-c597-4d09-9b90-f2e7b5c7f97b |
| SCIP; Finnország | c67da60e-b7cf-4fe9-b8f0-44f5d470dc5f |
| SCIP; Franciaország | cd045138-71c3-4c28-ad5d-b57bb5ca9bcc |
| SCIP; Németország | c6fba547-9e20-48ab-a6da-5fb384c24224 |
| SCIP; Magyarország | 54108314-6919-4afa-a886-7e801e3bb93d |
| SCIP; Olaszország | e6c3467a-95b3-4703-95be-4bd70d30d69c |
| SCIP; Hollandia | 1a523582-2809-4ae1-8d76-05ead9885dce |
| SCIP; Lengyelország | afb271bf-5f68-4412-bab5-e445683fa689 |
| SCIP; Románia | 3b28e1ee-a780-40b0-8176-b9e8915be993 |
| SCIP; Svédország | e0448233-96eb-444c-8a90-2f6db035f583 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen tápfeszültséget igényel?
24 V DC; a saját megengedett tűrés a műszaki adatoknál található.
Közvetlenül a sínre rögzíthető?
A relémodul a hozzá tartozó hordozó sorkapocsra dugaszolható. A sínrögzítés az alapkapocs kialakítása.
Milyen érintkezője van?
Egy váltóérintkező.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
286-640/004-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
34,1 g/db
Cikkszám
4017332310635
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 286-640/004-000 multifunkciós időrelémodul vasúti alkalmazásokhoz, 24 V DC bemenet, 5 A tartós határáram, piros állapotjelzés, 20 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 286-640/004-000 |
| GTIN / EAN | 4017332310635 |
| Terméktípus | Multifunkciós időrelémodul |
Villamos, geometriai és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | -30 … +25 % |
| Névleges bemeneti áram UN | 24 mA |
| Időtartományok | 0,3 … 3 s 3 … 12 s 10 … 100 s 100 … 800 s |
| Visszaállási idő | 100 ms |
| Ismétlési pontosság | 1 % |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgNi + Au |
| Tartós határáram | 5 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 10 A / 4 s |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1250 VA |
| Prellezési idő (ált.) | 2 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 100 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 15 x 10⁶ kapcsolási művelet |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3 kVrms |
| Védettség | IP20 |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN kalapsín felső részétől | 82,5 mm / 3,25 inch |
| Megjegyzés (méretek) | A hordozó sorkapoccsal együtt |
| Rögzítés típusa | Az alap-sorkapocsra dugaszolható modul |
| Szín | szürke |
| Tűzterhelés | 0,749 MJ |
| Tömeg | 34,1 g |
| Környezeti hőmérséklet (UN üzemmódban) | -25 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 60664-1 EN 50121-3-2 |
| Állapotvisszajelzés | Piros LED |
| Alkalmazási kivitel | Vasúti kivitel |
Rajzi kapcsolatok és funkciók
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Egy váltóérintkező |
| Váltóérintkező rajzi jelölése | 11 közös, kétszer jelölve; 12 bontó; 14 záró |
| St+ vezérlés | Csak a segédfeszültséges késleltetett elengedés funkcióhoz kapcsolódik |
Gyártói kezelési műveletek
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
| Funkció és időtartomány | Az S1/S2 kapcsolópárral válaszd ki a funkciót, az S3/S4 párral az időtartományt a kapcsolóállás-táblázat szerint. |
| Idő finombeállítása | A kiválasztott tartományon belül a trimmer potenciométerrel állítsd be az időt. |
| St+ alkalmazási feltétele | Az St+ pontot csak a segédfeszültséges késleltetett elengedés funkcióhoz használd. |
Időzítés és kapcsolóállások
| S1 OFF; S2 OFF | Segédfeszültséges késleltetett elengedés |
|---|---|
| S1 OFF; S2 ON | Bekapcsoláskor impulzust adó funkció |
| S1 ON; S2 OFF | Késleltetett meghúzás |
| S1 ON; S2 ON | Ütemadó funkció |
| S3 OFF; S4 OFF | 100–800 s |
| S3 OFF; S4 ON | 0,3–3 s |
| S3 ON; S4 OFF | 3–12 s |
| S3 ON; S4 ON | 10–100 s |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
|---|---|
| 280-638 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 2 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-764 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-628 | Sorkapcsok, dugaszolható modulokhoz; 8 pólusú; 4 vezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122329 |
|---|---|
| eCl@ss 10.0 | 27-37-16-05 |
| eCl@ss 9.0 | 27-37-16-05 |
| ETIM 9.0 | EC001439 |
| ETIM 10.0 | EC001439 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Dibór-trioxid; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 34; 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | afa81176-92ef-4537-875d-11a15cad72dc |
| SCIP; Belgium | 3d146e62-9d99-4b3b-a42c-0bb3bef59aba |
| SCIP; Bulgária | d2628aed-1f5a-4079-b19f-01e6d09fdbe0 |
| SCIP; Csehország | 6ea6f2c8-7669-45b4-bc94-8c19da69bb96 |
| SCIP; Dánia | 58e37220-c597-4d09-9b90-f2e7b5c7f97b |
| SCIP; Finnország | c67da60e-b7cf-4fe9-b8f0-44f5d470dc5f |
| SCIP; Franciaország | cd045138-71c3-4c28-ad5d-b57bb5ca9bcc |
| SCIP; Németország | c6fba547-9e20-48ab-a6da-5fb384c24224 |
| SCIP; Magyarország | 54108314-6919-4afa-a886-7e801e3bb93d |
| SCIP; Olaszország | e6c3467a-95b3-4703-95be-4bd70d30d69c |
| SCIP; Hollandia | 1a523582-2809-4ae1-8d76-05ead9885dce |
| SCIP; Lengyelország | afb271bf-5f68-4412-bab5-e445683fa689 |
| SCIP; Románia | 3b28e1ee-a780-40b0-8176-b9e8915be993 |
| SCIP; Svédország | e0448233-96eb-444c-8a90-2f6db035f583 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 286-640/004-000 multifunkciós időrelémodul vasúti alkalmazásokhoz, 24 V DC bemenet, 5 A tartós határáram, piros állapotjelzés, 20 mm széles, szürke használati útmutató
Dugaszolás, jelölés és vizsgálat
| Alapkapocs és kódolás | A modult a hozzá tartozó két- vagy négyvezetékes dugaszolható alapkapocshoz illeszd. A kódolás biztosítja a megfelelő polaritást. |
|---|---|
| Jelölés | A modul jelöléséhez a bemutatott WMB jelölőrendszert használd. |
| Működés vizsgálata | A működést az érintésbiztos vizsgálónyílásokon keresztül vizsgáld. |
| Funkció és időtartomány | Az S1/S2 kapcsolópárral válaszd ki a funkciót, az S3/S4 párral az időtartományt a kapcsolóállás-táblázat szerint. |
| Idő finombeállítása | A kiválasztott tartományon belül a trimmer potenciométerrel állítsd be az időt. |
| St+ alkalmazási feltétele | Az St+ pontot csak a segédfeszültséges késleltetett elengedés funkcióhoz használd. |
Funkció és időtartomány kapcsolóállásai
| S1 OFF; S2 OFF | Segédfeszültséges késleltetett elengedés |
|---|---|
| S1 OFF; S2 ON | Bekapcsoláskor impulzust adó funkció |
| S1 ON; S2 OFF | Késleltetett meghúzás |
| S1 ON; S2 ON | Ütemadó funkció |
| S3 OFF; S4 OFF | 100–800 s |
| S3 OFF; S4 ON | 0,3–3 s |
| S3 ON; S4 OFF | 3–12 s |
| S3 ON; S4 ON | 10–100 s |
Saját kapcsolási jelölések
| Vezérlőbemenet | A1: pozitív; A2: negatív |
|---|---|
| Érintkezők | Egy váltóérintkező |
| Váltóérintkező rajzi jelölése | 11 közös, kétszer jelölve; 12 bontó; 14 záró |
| St+ vezérlés | Csak a segédfeszültséges késleltetett elengedés funkcióhoz kapcsolódik |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
