Wago 285-995 2 vezetékes nagyáramú átmenő sorkapocs, 95 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó jelölőnyílások, csak DIN 35 x 15 sínek, POWER CAGE CLAMP, világosszürke
RRP:13 092 Ft/db
12 173 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
10 776 Ft/db
nettó 8 485 Ft/db
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Nagyáramú sorkapocs, 285-ös sorozat, működtetés 8 mm-es T-kulccsal. A Wago 285-995 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 35 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és POWER CAGE CLAMP csatlakozástechnikával rendelkezik. A POWER CAGE CLAMP megbízható, karbantartásmentes, univerzális megoldás nagy vezető-keresztmetszetek csatlakoztatásához. A szorítóhely nyitott állapotban reteszelhető, ami megkönnyíti a használatát. Nincs szükség nyomatékkulcsra vagy a vezető külön előkészítésére, például érvéghüvely préselésére. Ez egyszerűvé teszi a használatot. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 25–95 mm². A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Működtetés 8 mm-es T-kulccsal. Megfelelő megoldás minden vezetékezési feladathoz. Meghatározott Ex alkalmazásokhoz alkalmas. Biztonságos és gyors szerelés.

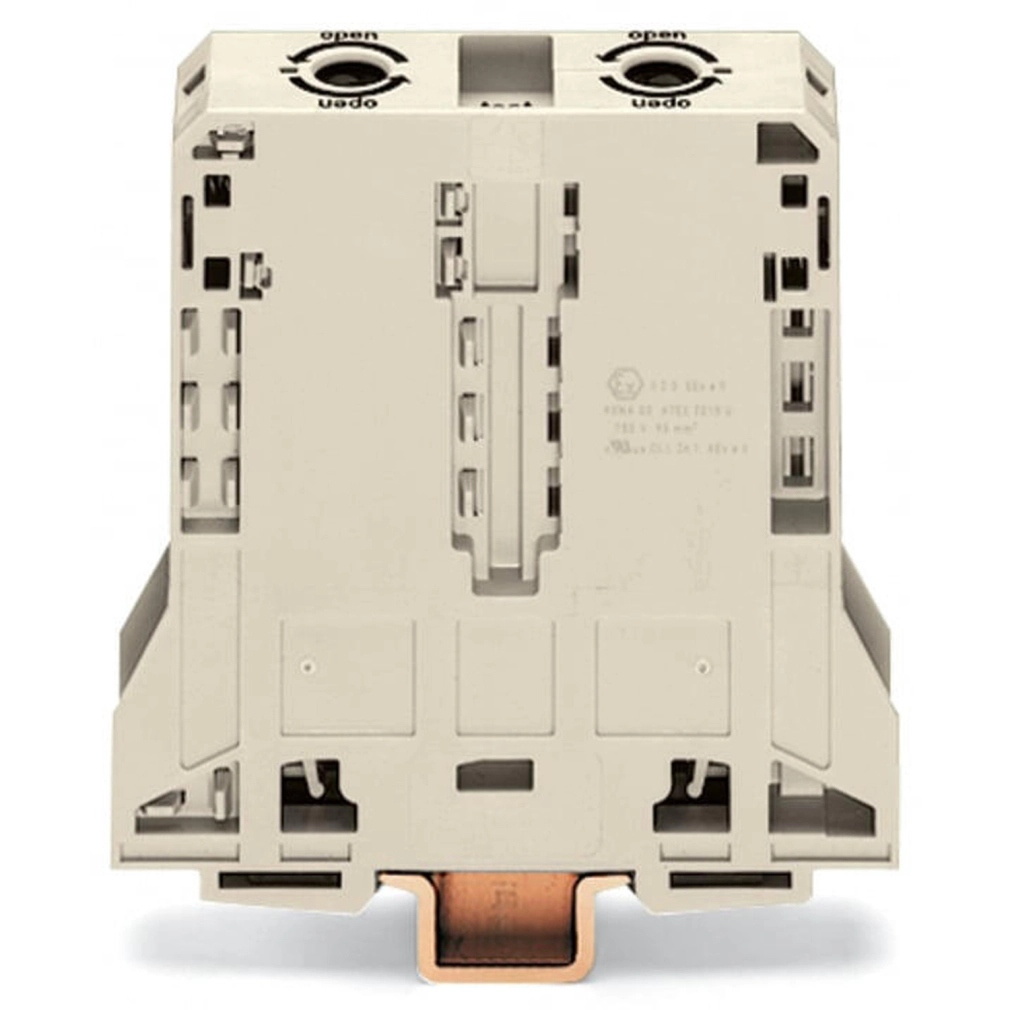

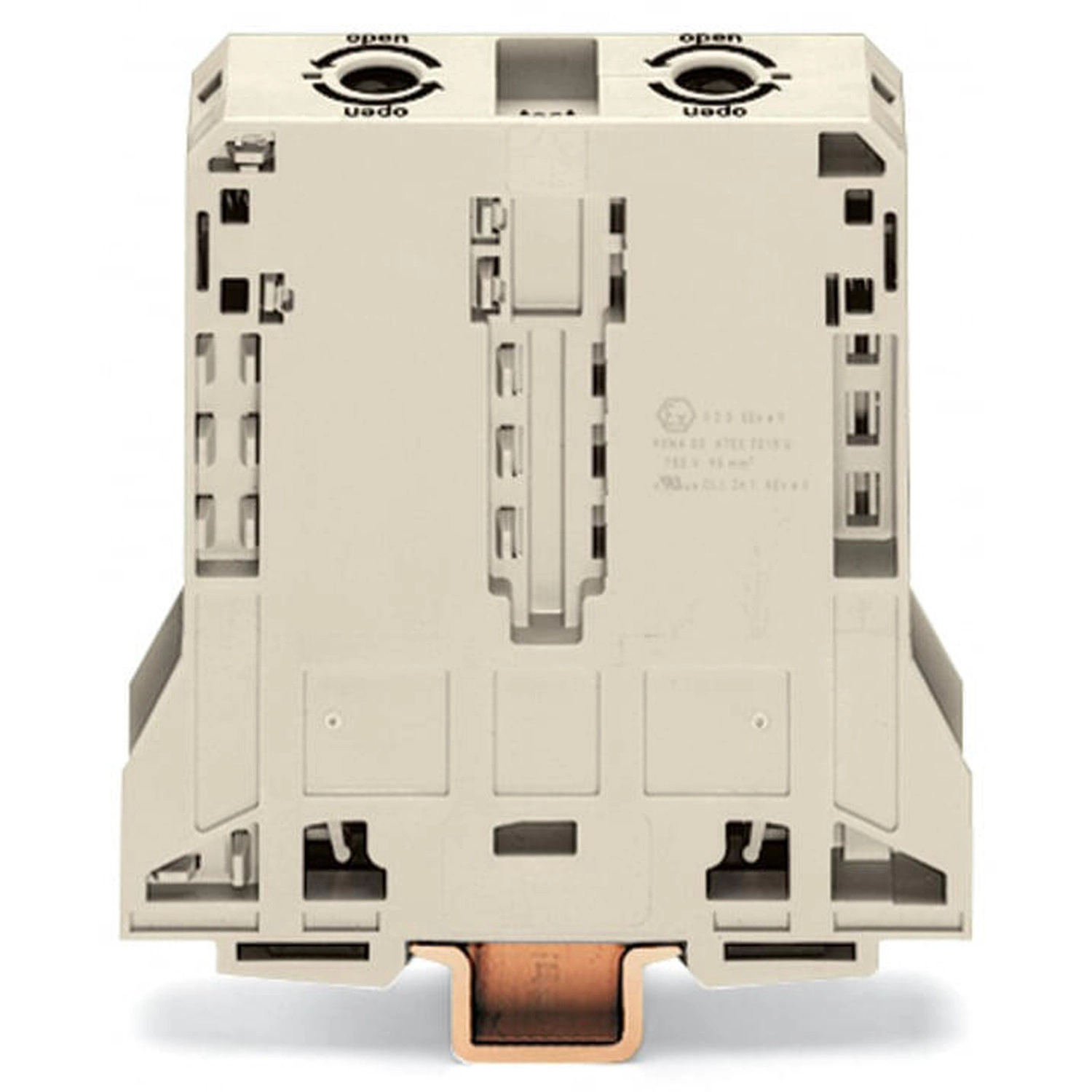

A Wago 285-995 világosszürke nagyáramú átmenő sorkapocs, POWER CAGE CLAMP® csatlakozással. A rézvezetékeket 8 mm-es T-kulccsal kezelhető kapocspont fogadja, a vezetékfajta szerinti tartományban.
Villamos adatok
| IEC/EN60947-7-1, III/3 | Névleges feszültség, impulzusfeszültség és áram: — |
|---|---|
| IEC/EN60947-7-1, III/2 | Névleges feszültség, impulzusfeszültség és áram: — |
| IEC/EN60947-7-1, II/2 | Névleges feszültség, impulzusfeszültség és áram: — |
| UL1059, B és C csoport | 600 V; 200 A |
| UL1059, D csoport | — |
| CSA22.2 No.158, B és D csoport | 600 V; 210 A |
| CSA22.2 No.158, C csoport | — |
| Ex e II névleges feszültség | 880 V |
| Ex e II névleges áram | 211 A |
| Ex e II névleges áram áthidalóval | 175 A |
| Ex-minősítés | ATEX PTB98ATEX3134U; Ex eb IIC Gb |
| Pólusonkénti teljesítményveszteség | 6,2329 W, 211 A névleges áramnál |
| A veszteségszámításhoz tartozó ellenállás | 0,00014 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | POWER CAGE CLAMP® |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 95 mm² |
| Huzalozási irány | Oldalsó bekötés |
| Áthidalások száma | 2 |
| Működtetőszerszám | 8 mm-es T-kulcs |
| Tömör vezeték | 25–95 mm² / 4–4/0 AWG |
| Többeres vezeték | 25–95 mm² / 4–4/0 AWG |
| Finom elemi szálas vezeték | 25–95 mm² / 4–4/0 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 25–95 mm² / 4–4/0 AWG |
| Finom elemi szálas vezeték szigetelés nélküli érvéghüvellyel | 25–95 mm² / 4–4/0 AWG |
| Csupaszolási hossz | 35 mm / 1,38 inch |

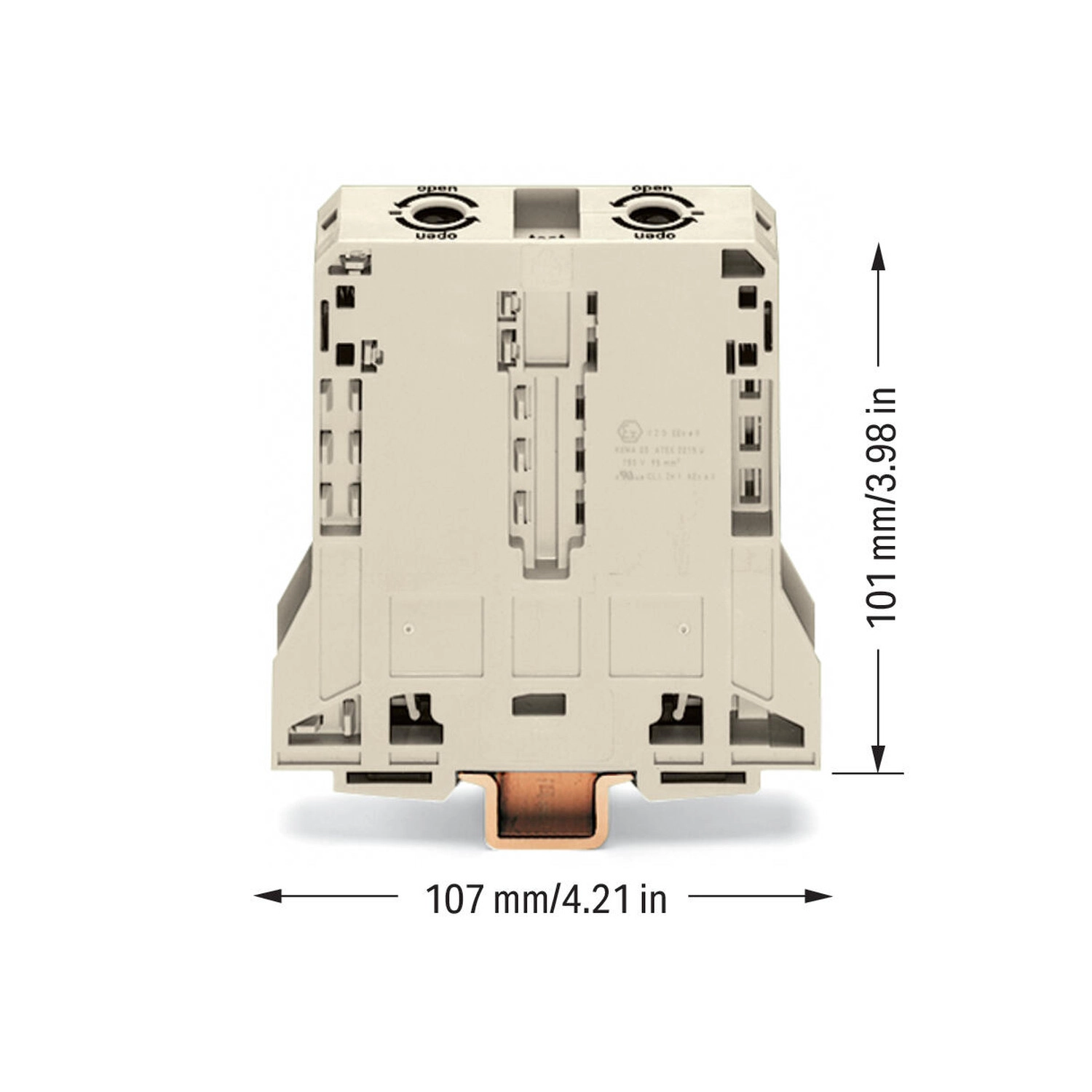

Méretek, kivitel és környezet
| Szélesség | 25 mm / 0,984 inch |
|---|---|
| Magasság | 107 mm / 4,213 inch |
| Mélység a DIN kalapsín felső részétől | 101 mm / 3,976 inch |
| Rögzítés típusa | DIN-sín 35 x 15 |
| Jelölési szint | Oldalsó jelölés |
| Szín | világosszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 3,022 MJ |
| Tömeg | 263,5 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Sínre szerelés feltétele | Kizárólag DIN35×15 sín. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL-7707 |
|---|---|
| CSA Group | C22.2; 1151144 |
| KEMA/KEUR – DEKRA | EN60947; 71-105562 |
| UL – Underwriters Laboratories | UL1059; 20190731-E45172; cURus jelölés |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX tanúsítási nyilatkozat | WAGO GmbH & Co. KG |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| ATEX – PTB | EN60079-0; PTB98ATEX3134U; II2G Ex eb IIC Gb vagy IM2 Ex eb I Mb |
| CCC – CNEX | GB/T3836.3; 2020312313000177; Ex eb IIC Gb és Ex eb I Mb |
| IECEx – PTB | IEC60079-0; IECEx PTB16.0001U; Ex eb IIC Gb vagy Ex eb I Mb |
Kezelés és alkalmazási feltételek
| Sín és rögzítés feltétele | Pattintsd a sorkapcsot DIN35×15 sínre balra vagy jobbra billentve. |
|---|---|
| Eltávolítás | Működtetőszerszámmal távolítsd el a szerelvényből balra vagy jobbra. |
| Vezeték előkészítése | Hajlítsd meg a vezetéket, majd vágd megfelelő hosszúságúra úgy, hogy a vége egyenes legyen. Csupaszold 35 mm hosszan. Kövesd a készüléken feltüntetett csupaszolási jelölést is. |
| Bekötés – 1. lépés | Fordítsd a 8 mm-es T-kulcsot ütközésig az óramutató járásával ellentétesen, majd nyomd be a narancssárga reteszgombot. A rögzített szorítóegység mellett két kézzel vezetheted be a vezetéket. |
| Bekötés – 2. lépés | Nyomd a csupaszolt vezetéket ütközésig a kapocspontba, és tartsd ebben a helyzetben. |
| Bekötés – 3. lépés | Rövid, az óramutató járásával ellentétes mozdulattal oldd ki a reteszt, majd hagyd a T-kulcsot az óramutató járásával megegyezően fordulni a vezeték rögzítéséhez. |
| Áthidaló behelyezése | A rövidrezáró áthidalót a vezeték bekötése előtt helyezd a bemeneti nyílás fölé. A névleges keresztmetszet változatlan marad. |
| Áthidaló eltávolítása | Működtetőszerszámmal végezhető. |
| Figyelmeztető burkolat | A figyelmeztető jelölés arra utalhat, hogy a készülék a főkapcsoló kikapcsolása után is feszültség alatt marad. |
| Ujjvédő burkolat | A sárga, levehető ujjvédők az áthidalónyílások és a használaton kívüli kapocspontok lefedésével adnak érintés elleni védelmet. |
| Sérülésveszély | Ne dugd az ujjaidat a bekötési pontba. |
| Ellenőrzés | Érintésbiztos, 4 mm átmérőjű vizsgálódugóval végezhető; ilyen dugó a WAGO kínálatában nem érhető el. |
| Jelölés | WMB jelölővel vagy öntapadó, nyomtatható jelölőszalaggal. |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Opcionális kiegészítők
| 285-495 | Áthidaló; szigetelt; szürke |
|---|---|
| 285-169 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezetékbemeneteket és az áthidalási pontokat; 95 mm² nagyáramú sorkapcsokhoz; sárga |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-435 | Érvéghüvely; hüvely 50 mm² / AWG 1; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, DIN46228-1 / 08.92 |
| 285-173 | Imbuszkulcs; részben szigetelt szárral; forgatás elleni védelemmel; zöld |
| 285-172 | Imbuszkulcs; részben szigetelt szárral; zöld |
| 285-175 | Figyelmeztető fedél; sárga |
| 285-170 | Figyelmeztető fedél; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 285-442 | Átalakító; szürke |
| 285-407 | Potenciálelosztó; 95 mm² nagyáramú sorkapcsokhoz; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 285-168 | Rögzítőelem; 95 mm² nagyáramú sorkapcsokhoz; narancssárga |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
Rézvezetéket, a vezetékfajta szerinti műszaki tartományban.
Mekkora a csupaszolási hossz?
35 mm.
Hogyan szerelhető?
Pattintsd a sorkapcsot DIN35×15 sínre balra vagy jobbra billentve.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
285-995
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
263,53 g/db
Cikkszám
4055143254311
