Wago 284-992 2 vezetékes átmenő sorkapocs, 10 mm², CAGE CLAMP, Ex e II, középső jelölés, DIN 35 × 15 és 35 × 7,5, világosszürke
RRP:1 214 Ft/db
1 128 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
999 Ft/db
nettó 787 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

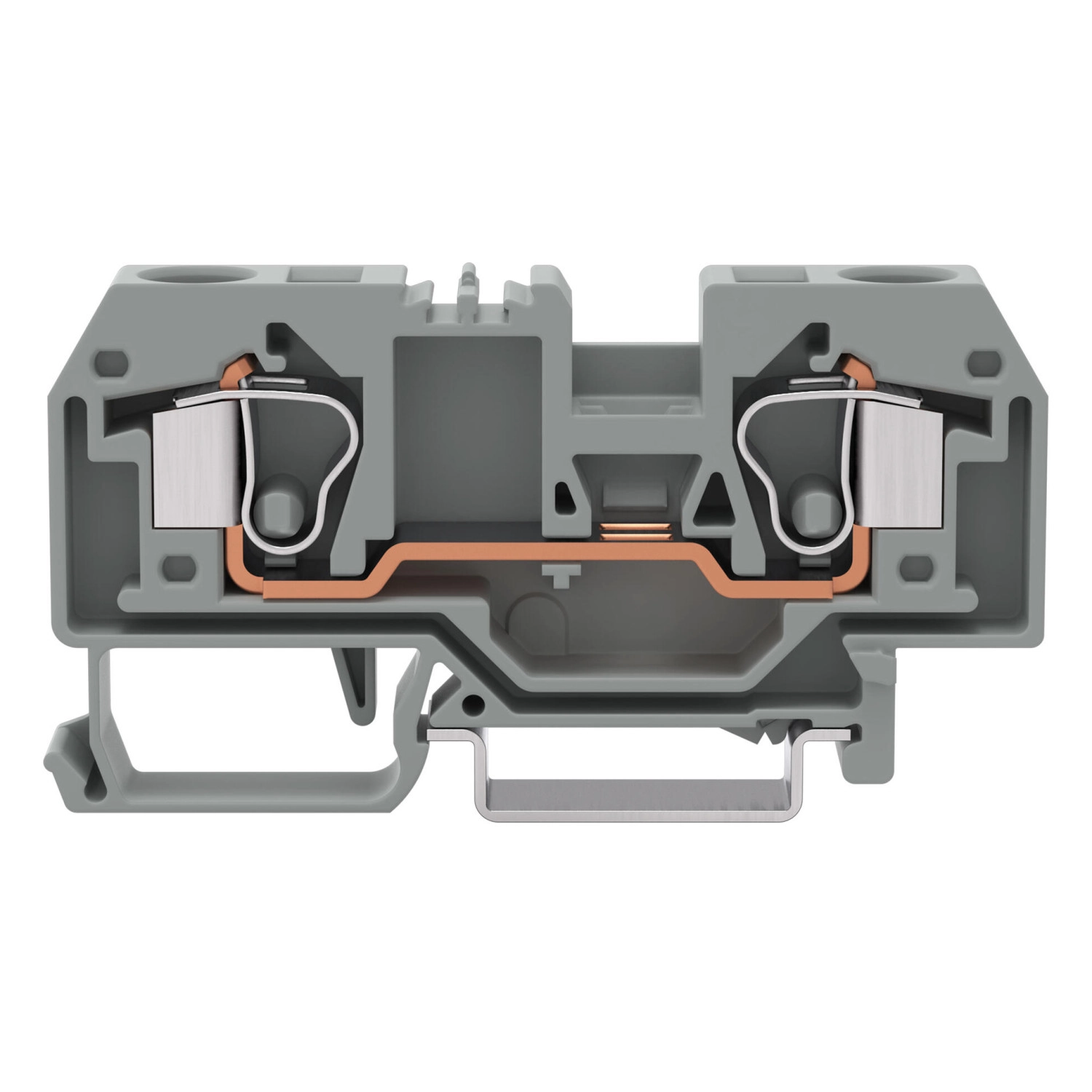

Átmenő sorkapocs, 284-es sorozat, világosszürke. A Wago 284-992 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 12–13 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,2–10 mm². A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető.
A Wago 284-992 világosszürke kétvezetékes átmenő sorkapocs 10 mm² névleges keresztmetszettel, két csatlakozási ponttal és egy közös potenciállal. Felső bekötésű CAGE CLAMP csatlakozását működtetőszerszámmal lehet kezelni. Középső jelöléssel, DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínhez készült. Ex e II méretezési feszültsége 550 V, névleges árama 53 A, külön Ex-beépítési feltételekkel.
Villamos adatok és veszteség
| Értékelés szabványa | IEC/EN 60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | Nincs feszültség-, impulzusfeszültség- vagy áramérték megadva (–) |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | Nincs feszültség-, impulzusfeszültség- vagy áramérték megadva (–) |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | Nincs feszültség-, impulzusfeszültség- vagy áramérték megadva (–) |
| Veszteségi teljesítmény potenciálonként | 1,573 W |
| A veszteségi adat névleges árama | 53 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00056 Ω |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 53 A |
Csatlakozás, méretek és anyagok
| Kivitel | 284-es sorozat; kétvezetékes átmenő sorkapocs |
|---|---|
| Csatlakozási pontok száma | 2 |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 10 mm² |
| Tömör vezeték | 0,2–10 mm² / 24–8 AWG |
| Finom elemi szálas vezeték | 0,2–10 mm² / 24–8 AWG |
| Csupaszolási hossz | 12–13 mm / 0,47–0,51 inch |
| Bekötési irány | Felső bekötés |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 78 mm / 3,071 inch |
| Mélység a DIN-sín felső élétől | 35 mm / 1,378 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölés helye | Középső jelölés |
| Szín | Világosszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,313 MJ |
| Tömeg | 23,2 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Egyedi alkalmazási feltételek
| Érvéghüvelyes vezeték | Érvéghüvelyes vezetékek esetén a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot használj. |
|---|---|
| Acél DIN-sín és PEN | Az acél DIN-sínek nem alkalmasak az EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN-alkalmazásokhoz. |

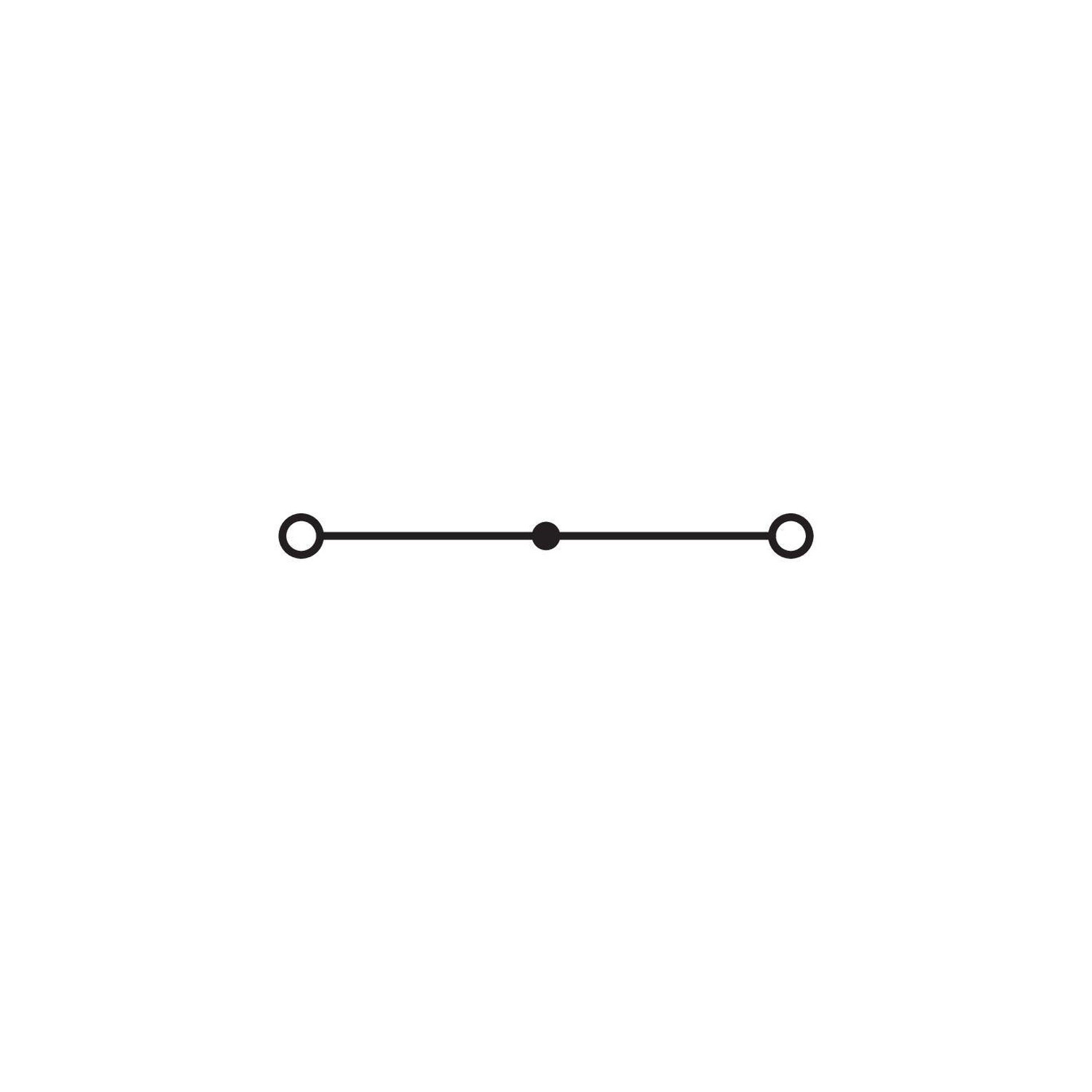

| Áramköri jel | A két csatlakozási pont egy közös potenciálú, folytonos átmenő kapcsolatot alkot. |
| Névleges adatok feltétele | Az Ex e II adatok 550 V és 53 A; az IEC/EN 60947-7-1 három kategóriaoszlopa külön értékeket nem tartalmaz. A veszteségi adat 53 A esetére érvényes. |
| Vezeték előkészítése | A CAGE CLAMP csatlakozáshoz érvéghüvely krimpelése nem szükséges; a 12–13 mm-es csupaszolási hossz és érvéghüvely használatakor a külön méretválasztási feltétel érvényes. |
Szerelés és kezelés
| Rögzítés | Pattintsd a sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Vezeték behelyezése | A vezetéket 12–13 mm hosszan csupaszold. Működtetőszerszámmal nyisd ki a CAGE CLAMP kapocspontot a vezeték behelyezéséhez. |
| Érvéghüvelyes vezeték | Érvéghüvelyes vezetékek esetén a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot használj. |
| Tömör vezeték eltávolítása | A CAGE CLAMP csatlakozást működtetőszerszámmal nyitva tartva húzd ki a tömör vezetéket. |
| Közösítés | A rövidrezáró áthidalót nyomd lefelé a teljes behelyezésig. |
| Burkolás | A figyelmeztető jelöléseket a működtetőnyílásokba helyezd. Az ujjvédővel zárd le a nem használt bekötési pontot. |
| Jelölés | A jelöléshez WMB jelölőrendszert használj. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA; EN 60947; NTR NL-7379 |
|---|---|
| CSA | CSA Group; C22.2; 1536073 |
| KEMA/KEUR | DEKRA; EN 60947; 2178517.01 |
| UL | UL 1059; 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN 60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| AEx | UL 60079; E185892 (AEx e II, illetve Ex e II) |
| ATEX | EN 60079; PTB 98 ATEX 3133 U (II 2 G Ex eb IIC, illetve I M 2 Ex eb I Mb) |
| CCC | GB/T 3836.3; 2020312313000176 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | IEC 60079; IECEx PTB 14.0046U (Ex eb IIC Gb, Ex eb I Mb) |
Szükséges kiegészítők
| 284-331 | Elválasztólap; 2 mm vastag; túlméretes; világosszürke |
|---|---|
| 284-330 | Vég- és válaszlap; 2,5 mm vastag; világosszürke |
Opcionális kiegészítők
| 284-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 284-402 | Áthidaló; szigetelt; szürke |
| 284-409 | Áthidaló; szigetelt; szürke |
| 284-400 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-267 | Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-108 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-208 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 284-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolat tartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35-sínektől; szürke |
Ex e beépítési feltételek
| Komponens és tanúsítás | Ex-komponens; a tanúsítvány egyedi korlátozásait be kell tartani. A berendezésbe építés új értékelést igényel az illetékes tanúsító szervezettől. |
|---|---|
| Ex e beépítés, 1-es és 2-es zóna | Legalább IP54 védettségű, Ex e tanúsított ház szükséges. A tartozékok gyártói szerelési előírásait, a légközök és kúszóáramutak alkalmazás szerinti követelményeit be kell tartani. |
| Ex e hőmérsékleti feltételek | A sorkapcsok általánosan T6 kategóriához rendeltek. T1–T5 berendezésben a szigetelőrészek legnagyobb hőmérséklete 85 °C; a legnagyobb mért felületi hőmérséklet-emelkedés 40 K. A méretezésnél figyelembe vett környezeti hőmérséklet 40 °C, feltételes eltérés lehetséges. Ezek külön Ex-feltételek. |
| Vezetékvég védelme | A sodrott és finom elemi szálas vezeték végeit szétbomlás ellen védeni kell, például érvéghüvellyel, kábelsaruval vagy ezt biztosító sorkapocskialakítással. Önmagában a forrasztás nem elegendő. A bekötés nem csökkentheti a szükséges légközöket és kúszóáramutakat. |
| Korrozív környezet | Finom elemi szálas vezetékhez a WAGO gáztömör ónozott réz érvéghüvelyt vagy ónozott réz csapos kábelsarut ajánl. |
| Mechanikai igénybevétel | Szigetelőrészt érintkezési erő átvitelére használni tilos. A belső bekötések sorkapcsait sem szabad túlzott mechanikai igénybevételnek kitenni. |
| Ex e és Ex i áramkörök elválasztása | Az EN 50020 szerinti, feszültség alatt álló részek közötti legkisebb távolság 50 mm. Közös DIN-sínen Ex e/Ex i elválasztó használata helytakarékos megoldás. |
| Elválasztó cikkszámok hatóköre | A 209-190 kétvezetékes, a 209-191 két-, három- és négyvezetékes sorkapcsokhoz szerepel a 279–282 sorozat példájaként; ez nem a 284-es sorozat tartozékmegadása. |
| Átmenő és földelő sorkapocs elválasztása | Ex e alkalmazásban az átmenő és a földelő sorkapocs közé véglapot vagy elválasztólapot kell beilleszteni a kúszóáramutak és légközök követelményeinek teljesítéséhez. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
12–13 mm.
Hogyan válasszak sorkapcsot érvéghüvelyes vezetékhez?
Érvéghüvelyes vezetékek esetén a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot használj.
Milyen DIN-sínre rögzíthető?
35 × 15 mm vagy 35 × 7,5 mm méretű sínre.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
284-992
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
23,21 g/db
Cikkszám
4044918305815

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 284-992 2 vezetékes átmenő sorkapocs, 10 mm², CAGE CLAMP, Ex e II, középső jelölés, DIN 35 × 15 és 35 × 7,5, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 284-992 |
| GTIN / EAN | 4044918305815 |
| Terméktípus | Kétvezetékes átmenő sorkapocs |
Villamos adatok és veszteség
| Értékelés szabványa | IEC/EN 60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | Nincs feszültség-, impulzusfeszültség- vagy áramérték megadva (–) |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | Nincs feszültség-, impulzusfeszültség- vagy áramérték megadva (–) |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | Nincs feszültség-, impulzusfeszültség- vagy áramérték megadva (–) |
| Veszteségi teljesítmény potenciálonként | 1,573 W |
| A veszteségi adat névleges árama | 53 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00056 Ω |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 53 A |
Csatlakozás, méretek és anyagok
| Kivitel | 284-es sorozat; kétvezetékes átmenő sorkapocs |
|---|---|
| Csatlakozási pontok száma | 2 |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 10 mm² |
| Tömör vezeték | 0,2–10 mm² / 24–8 AWG |
| Finom elemi szálas vezeték | 0,2–10 mm² / 24–8 AWG |
| Csupaszolási hossz | 12–13 mm / 0,47–0,51 inch |
| Bekötési irány | Felső bekötés |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 78 mm / 3,071 inch |
| Mélység a DIN-sín felső élétől | 35 mm / 1,378 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölés helye | Középső jelölés |
| Szín | Világosszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,313 MJ |
| Tömeg | 23,2 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Egyedi alkalmazási feltételek
| Érvéghüvelyes vezeték | Érvéghüvelyes vezetékek esetén a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot használj. |
|---|---|
| Acél DIN-sín és PEN | Az acél DIN-sínek nem alkalmasak az EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN-alkalmazásokhoz. |
| Áramköri jel | A két csatlakozási pont egy közös potenciálú, folytonos átmenő kapcsolatot alkot. |
| Névleges adatok feltétele | Az Ex e II adatok 550 V és 53 A; az IEC/EN 60947-7-1 három kategóriaoszlopa külön értékeket nem tartalmaz. A veszteségi adat 53 A esetére érvényes. |
| Vezeték előkészítése | A CAGE CLAMP csatlakozáshoz érvéghüvely krimpelése nem szükséges; a 12–13 mm-es csupaszolási hossz és érvéghüvely használatakor a külön méretválasztási feltétel érvényes. |
Szerelés és kezelés
| Rögzítés | Pattintsd a sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Vezeték behelyezése | A vezetéket 12–13 mm hosszan csupaszold. Működtetőszerszámmal nyisd ki a CAGE CLAMP kapocspontot a vezeték behelyezéséhez. |
| Érvéghüvelyes vezeték | Érvéghüvelyes vezetékek esetén a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot használj. |
| Tömör vezeték eltávolítása | A CAGE CLAMP csatlakozást működtetőszerszámmal nyitva tartva húzd ki a tömör vezetéket. |
| Közösítés | A rövidrezáró áthidalót nyomd lefelé a teljes behelyezésig. |
| Burkolás | A figyelmeztető jelöléseket a működtetőnyílásokba helyezd. Az ujjvédővel zárd le a nem használt bekötési pontot. |
| Jelölés | A jelöléshez WMB jelölőrendszert használj. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA; EN 60947; NTR NL-7379 |
|---|---|
| CSA | CSA Group; C22.2; 1536073 |
| KEMA/KEUR | DEKRA; EN 60947; 2178517.01 |
| UL | UL 1059; 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN 60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| AEx | UL 60079; E185892 (AEx e II, illetve Ex e II) |
| ATEX | EN 60079; PTB 98 ATEX 3133 U (II 2 G Ex eb IIC, illetve I M 2 Ex eb I Mb) |
| CCC | GB/T 3836.3; 2020312313000176 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | IEC 60079; IECEx PTB 14.0046U (Ex eb IIC Gb, Ex eb I Mb) |
Szükséges kiegészítők
| 284-331 | Elválasztólap; 2 mm vastag; túlméretes; világosszürke |
|---|---|
| 284-330 | Vég- és válaszlap; 2,5 mm vastag; világosszürke |
Opcionális kiegészítők
| 284-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 284-402 | Áthidaló; szigetelt; szürke |
| 284-409 | Áthidaló; szigetelt; szürke |
| 284-400 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-267 | Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-108 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-208 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektrolitikusan ónozott; elektrolitréz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 284-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolat tartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35-sínektől; szürke |
Ex e beépítési feltételek
| Komponens és tanúsítás | Ex-komponens; a tanúsítvány egyedi korlátozásait be kell tartani. A berendezésbe építés új értékelést igényel az illetékes tanúsító szervezettől. |
|---|---|
| Ex e beépítés, 1-es és 2-es zóna | Legalább IP54 védettségű, Ex e tanúsított ház szükséges. A tartozékok gyártói szerelési előírásait, a légközök és kúszóáramutak alkalmazás szerinti követelményeit be kell tartani. |
| Ex e hőmérsékleti feltételek | A sorkapcsok általánosan T6 kategóriához rendeltek. T1–T5 berendezésben a szigetelőrészek legnagyobb hőmérséklete 85 °C; a legnagyobb mért felületi hőmérséklet-emelkedés 40 K. A méretezésnél figyelembe vett környezeti hőmérséklet 40 °C, feltételes eltérés lehetséges. Ezek külön Ex-feltételek. |
| Vezetékvég védelme | A sodrott és finom elemi szálas vezeték végeit szétbomlás ellen védeni kell, például érvéghüvellyel, kábelsaruval vagy ezt biztosító sorkapocskialakítással. Önmagában a forrasztás nem elegendő. A bekötés nem csökkentheti a szükséges légközöket és kúszóáramutakat. |
| Korrozív környezet | Finom elemi szálas vezetékhez a WAGO gáztömör ónozott réz érvéghüvelyt vagy ónozott réz csapos kábelsarut ajánl. |
| Mechanikai igénybevétel | Szigetelőrészt érintkezési erő átvitelére használni tilos. A belső bekötések sorkapcsait sem szabad túlzott mechanikai igénybevételnek kitenni. |
| Ex e és Ex i áramkörök elválasztása | Az EN 50020 szerinti, feszültség alatt álló részek közötti legkisebb távolság 50 mm. Közös DIN-sínen Ex e/Ex i elválasztó használata helytakarékos megoldás. |
| Elválasztó cikkszámok hatóköre | A 209-190 kétvezetékes, a 209-191 két-, három- és négyvezetékes sorkapcsokhoz szerepel a 279–282 sorozat példájaként; ez nem a 284-es sorozat tartozékmegadása. |
| Átmenő és földelő sorkapocs elválasztása | Ex e alkalmazásban az átmenő és a földelő sorkapocs közé véglapot vagy elválasztólapot kell beilleszteni a kúszóáramutak és légközök követelményeinek teljesítéséhez. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.05. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 284-992 2 vezetékes átmenő sorkapocs, 10 mm², CAGE CLAMP, Ex e II, középső jelölés, DIN 35 × 15 és 35 × 7,5, világosszürke használati útmutató
DIN-sín és rögzítés
Pattintsd a sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést.
DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínhez. Az acél DIN-sínek EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN-alkalmazásokhoz nem használhatók. A sorkapocs szerelvényből való eltávolítását működtetőszerszám segíti.
Vezeték és CAGE CLAMP csatlakozás
Tömör és finom elemi szálas rézvezetőhöz: 0,2–10 mm² / 24–8 AWG. A 210-721 működtetőszerszám pengéje 5,5 × 0,8 mm.
A vezetéket 12–13 mm hosszan csupaszold. Működtetőszerszámmal nyisd ki a CAGE CLAMP kapocspontot a vezeték behelyezéséhez.
Érvéghüvelyes vezetékek esetén a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot használj.
A CAGE CLAMP csatlakozást működtetőszerszámmal nyitva tartva húzd ki a tömör vezetéket.
Közösítés
A rövidrezáró áthidalót nyomd lefelé a teljes behelyezésig.
Burkolás és jelölés
A figyelmeztető jelöléseket a működtetőnyílásokba helyezd. Az ujjvédővel zárd le a nem használt bekötési pontot.
A jelöléshez WMB jelölőrendszert használj.
Ex e beépítési feltételek
| Komponens és tanúsítás | Ex-komponens; a tanúsítvány egyedi korlátozásait be kell tartani. A berendezésbe építés új értékelést igényel az illetékes tanúsító szervezettől. |
|---|---|
| Ex e beépítés, 1-es és 2-es zóna | Legalább IP54 védettségű, Ex e tanúsított ház szükséges. A tartozékok gyártói szerelési előírásait, a légközök és kúszóáramutak alkalmazás szerinti követelményeit be kell tartani. |
| Ex e hőmérsékleti feltételek | A sorkapcsok általánosan T6 kategóriához rendeltek. T1–T5 berendezésben a szigetelőrészek legnagyobb hőmérséklete 85 °C; a legnagyobb mért felületi hőmérséklet-emelkedés 40 K. A méretezésnél figyelembe vett környezeti hőmérséklet 40 °C, feltételes eltérés lehetséges. Ezek külön Ex-feltételek. |
| Vezetékvég védelme | A sodrott és finom elemi szálas vezeték végeit szétbomlás ellen védeni kell, például érvéghüvellyel, kábelsaruval vagy ezt biztosító sorkapocskialakítással. Önmagában a forrasztás nem elegendő. A bekötés nem csökkentheti a szükséges légközöket és kúszóáramutakat. |
| Korrozív környezet | Finom elemi szálas vezetékhez a WAGO gáztömör ónozott réz érvéghüvelyt vagy ónozott réz csapos kábelsarut ajánl. |
| Mechanikai igénybevétel | Szigetelőrészt érintkezési erő átvitelére használni tilos. A belső bekötések sorkapcsait sem szabad túlzott mechanikai igénybevételnek kitenni. |
| Ex e és Ex i áramkörök elválasztása | Az EN 50020 szerinti, feszültség alatt álló részek közötti legkisebb távolság 50 mm. Közös DIN-sínen Ex e/Ex i elválasztó használata helytakarékos megoldás. |
| Elválasztó cikkszámok hatóköre | A 209-190 kétvezetékes, a 209-191 két-, három- és négyvezetékes sorkapcsokhoz szerepel a 279–282 sorozat példájaként; ez nem a 284-es sorozat tartozékmegadása. |
| Átmenő és földelő sorkapocs elválasztása | Ex e alkalmazásban az átmenő és a földelő sorkapocs közé véglapot vagy elválasztólapot kell beilleszteni a kúszóáramutak és légközök követelményeinek teljesítéséhez. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
