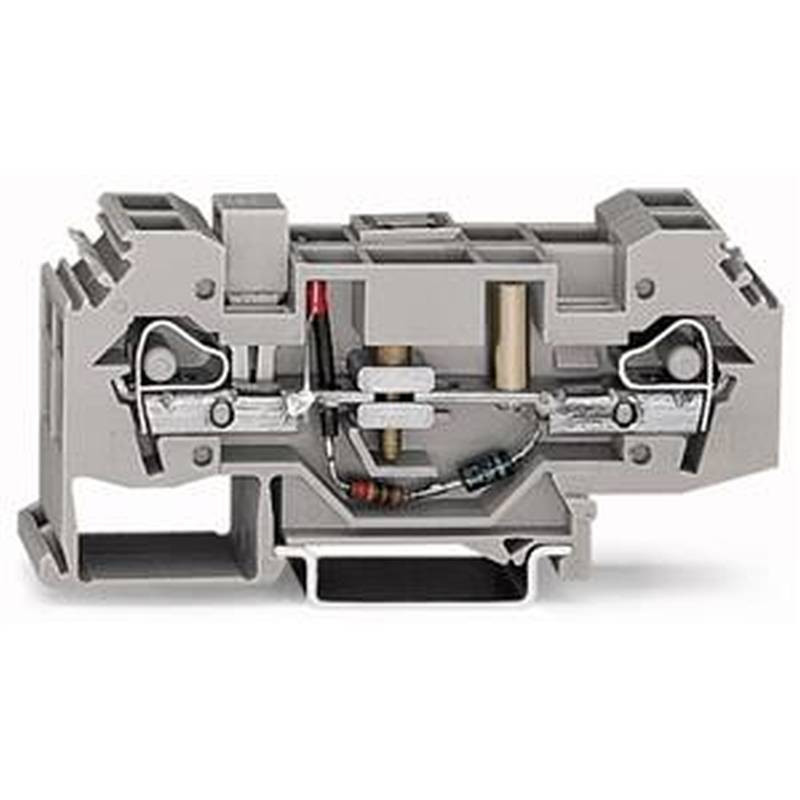

Bontókapocs vizsgálathoz és méréshez, 282-es sorozat, szürke. A Wago 282-140 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 12–13 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,2–6 mm². 4 csatlakozási pont. Kezelőszerszámos működtetés. Megfelelő megoldás minden vezetékezési feladathoz. Szerelésre kész, azonnal használható.

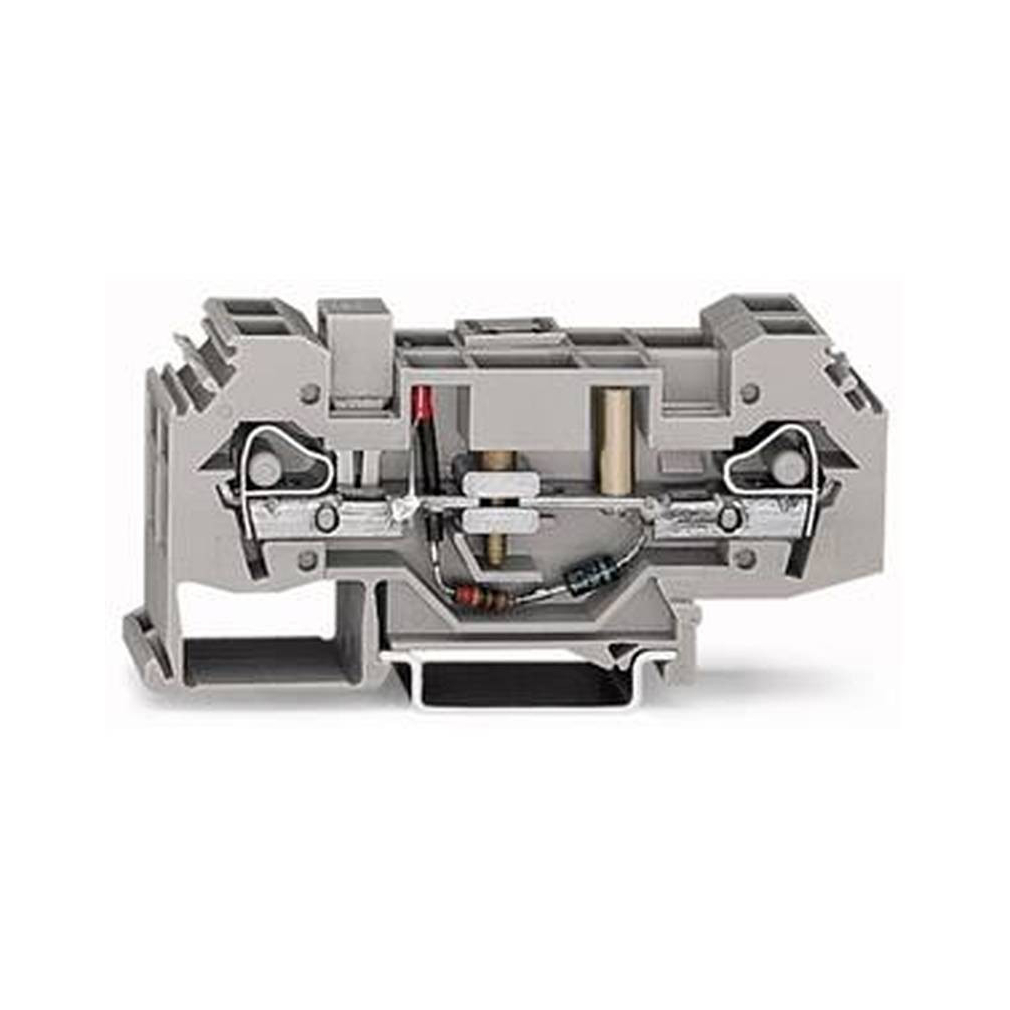

A Wago 282-140 bontható földelő sorkapocs állapotjelzéssel CAGE CLAMP csatlakozással és DIN35-sínhez való kialakítással készül. A 24 V-os állapotjelzés zöld és piros jelzéssel segíti a földzárlati állapotok ellenőrzését.
Villamos adatok és feltételek
| Állapotjelzés feszültsége | 24 V |
|---|---|
| Veszteségi teljesítmény potenciálonként | 1,3112 W; 41 A-nél |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
| Veszteségadat áramfeltétele | A veszteséghez tartozó áram külön feltétel, nem általános névlegesáram-ajánlás. |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Finom elemi szálas vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Csupaszolási hossz | 12 … 13 mm / 0,47 … 0,51 inch |
| Huzalozási irány | Oldalsó bekötés |
| Névleges keresztmetszet a termékmegnevezésben | 6 mm² |
Méretek, anyag és környezet

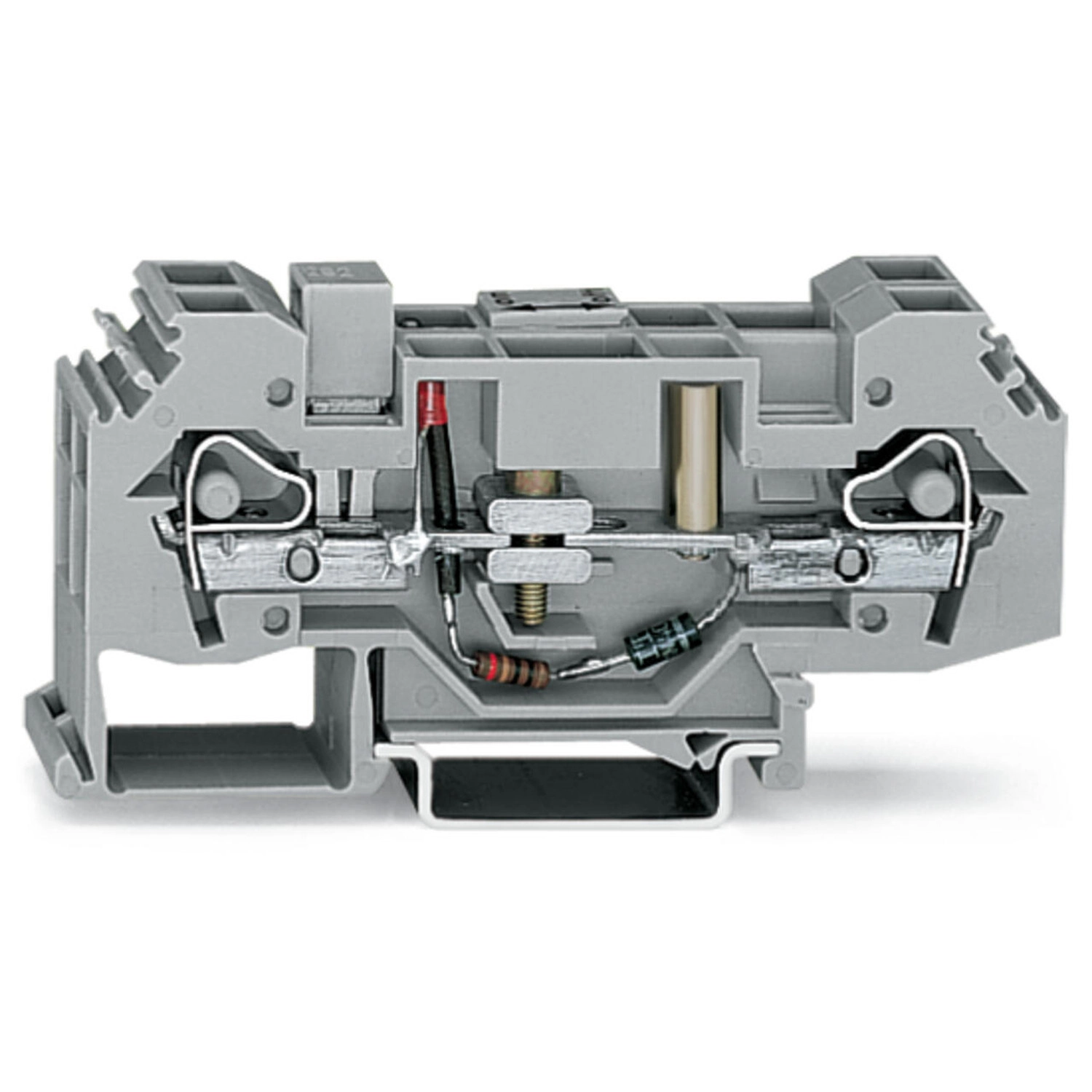

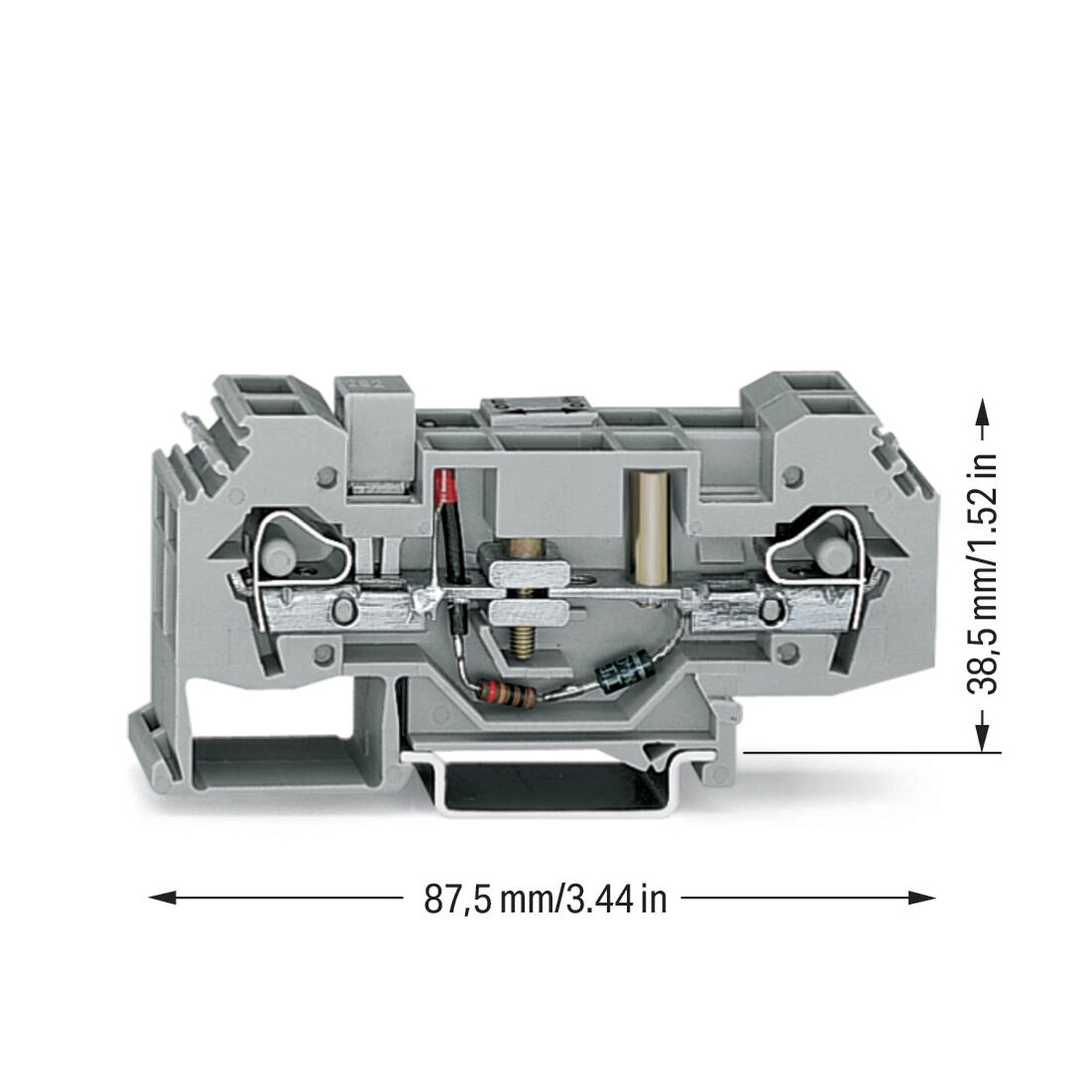

| Szélesség | 16 mm / 0,63 inch |
|---|---|
| Magasság | 87,5 mm / 3,445 inch |
| Mélység a DIN kalapsín felső részétől | 38,5 mm / 1,516 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,615 MJ |
| Tömeg | 45,4 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL 8027 |
|---|---|
| KEMA/KEUR – DEKRA | EN60947; 71-136074 |
| UL – Underwriters Laboratories | UL1059; 20190731-E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS – hajózás | EN60947; 24-0152298-PDA |
| BV – hajózás | EN60947; 07436/G0 BV |
| DNV GL – hajózás | TAE00001V2 |
| PRS – hajózás | TE/1094/880590/23 |
Kezelés és alkalmazási feltételek
| Vezérlőáramköri földzárlat | Az IEC60204 / DIN VDE0113 9.4.3.1 szakaszában tárgyalt vezérlőáramköri földzárlat nem okozhat véletlen indítást vagy veszélyes mozgást, és nem akadályozhatja a gép leállítását. |
|---|---|
| Védővezető-áramkörhöz csatlakozás | A védővezető-áramkörhöz csatlakozást a 8.2., a készülékek csatlakoztatását a 9.1.4. szakasz szerint kell kialakítani. |
| Nem földelt, transzformátorról táplált vezérlőáramkör | Szigetelésfelügyeleti eszköz szükséges, amely jelzi a földzárlatot vagy annak bekövetkezése után automatikusan megszakítja az áramkört. |
| Elektronikus vezérlőáramkör | Az egyik oldal 9.1.4. szakasz szerinti védővezető-csatlakozása megakadályozhatja a véletlen működést. Ha ez nem segít, vagy a csatlakozás más okból nem lehetséges, más intézkedéssel kell azonos szintű biztonságot elérni. |
| Többpólusú megszakítás feltétele | Ha a veszélyes helyzetet okozó indítási vagy leállítási funkció vezérlőáramköre közvetlenül a táplálás fázisai közé, illetve fázis és földeletlen vagy nagy impedancián át földelt nullavezető közé csatlakozik, a vezérlőkapcsolóknak minden feszültség alatt álló vezetőt meg kell szakítaniuk. |
| Áramváltós kapcsolási példák | Áramút-leválasztás keresztirányú áthidalási lehetőséggel; két ellenőrzőkészülékhez csatlakoztatás az ellenőrzőhüvelyeken át; áramváltó-ellenőrző kapcsolás a váltók k-vezetékeinek bekötésével. |
| Üzemi állapot | A csúszka zárva, a segédáramkör földelve: a zöld LED/neonlámpa világít. |
| Vizsgálat földzárlat nélkül | A csúszka nyitva, a segédáramkör nincs földelve. |
| Vizsgálat földzárlattal | A csúszka nyitva, a segédáramkör nincs földelve: a piros LED/neonlámpa világít. |
| Kapcsolási példa jelölései | H2: zöld jelzőlámpa; H1: piros jelzőlámpa; T1, F1, K1 és K2 a gyártói kapcsolási példában jelölt elemek. |
Szükséges kiegészítők
Opcionális kiegészítők
| 282-424 | Áthidaló; szigetelt; narancssárga |
|---|---|
| 282-422 | Áthidaló; szigetelt; sárga-zöld |
| 282-402 | Áthidaló; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 282-405 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 209-143 | Csoportjelölő-tartó; szürke |
| 209-144 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 282-137 | Reteszelő; megakadályozza az újrazárást; bepattintható típus; narancssárga |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Környezeti megfelelőség
| CAS-számok | 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; ólom |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a) |
| SCIP-bejelentés (Ausztria) | 22d255f1-d343-4259-813e-14a042973862 |
| SCIP-bejelentés (Belgium) | b5621a69-6d87-45cc-939e-7e09395b3ffe |
| SCIP-bejelentés (Bulgária) | 64cac712-6013-4db5-8e86-273f4ebaa4a6 |
| SCIP-bejelentés (Csehország) | fde50743-ab4d-485a-b44d-ea98a7b814e9 |
| SCIP-bejelentés (Dánia) | abfef7a0-b4ef-4a1a-bc06-9944de5f1361 |
| SCIP-bejelentés (Finnország) | 2ded0421-3286-498c-8f44-b6f828665456 |
| SCIP-bejelentés (Franciaország) | f603a968-a2cb-408a-9be0-173b1816a14f |
| SCIP-bejelentés (Németország) | 01706c92-2b0f-43fd-b160-d03f6ce2cc7c |
| SCIP-bejelentés (Magyarország) | 947b3590-ada8-4c5c-aa39-bbe05780f030 |
| SCIP-bejelentés (Olaszország) | fd2d3a16-d24b-4785-94dc-fd3e6d1a7217 |
| SCIP-bejelentés (Hollandia) | 3963dc56-bd55-4e03-a59b-3a68edfa34f8 |
| SCIP-bejelentés (Lengyelország) | bf2f6ff1-e4b9-4a8f-9261-b76d0fbe2be4 |
| SCIP-bejelentés (Románia) | 147514f7-b3b6-439f-9ccf-d153ca7eac88 |
