Wago 281-907/999-950 2 vezetékes földelősorkapocs, 4 mm², megfelelő Ex e II alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga
RRP:1 745 Ft/db
1 624 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 437 Ft/db
nettó 1 131 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

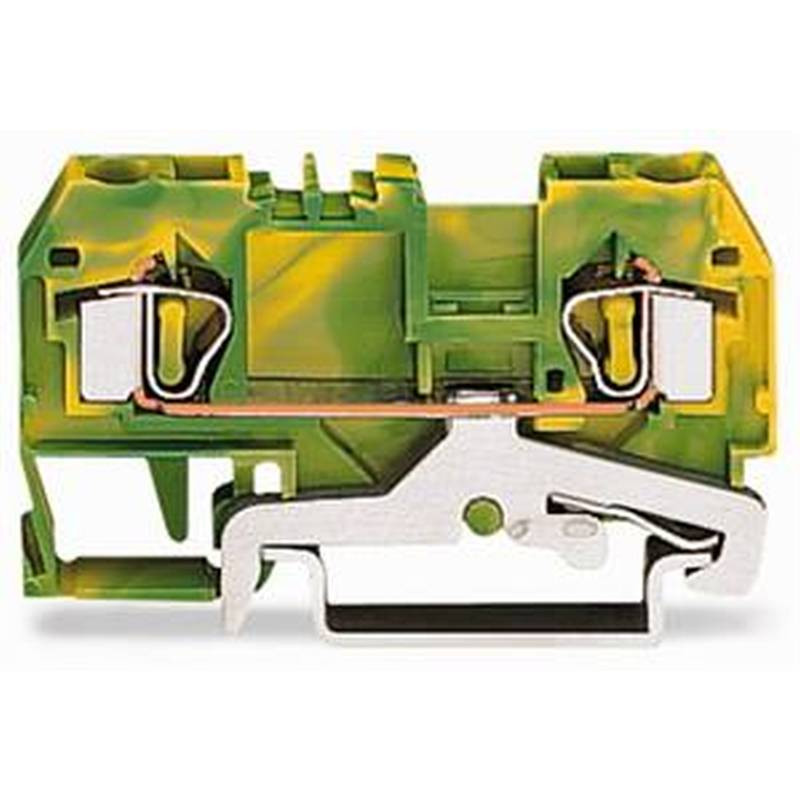

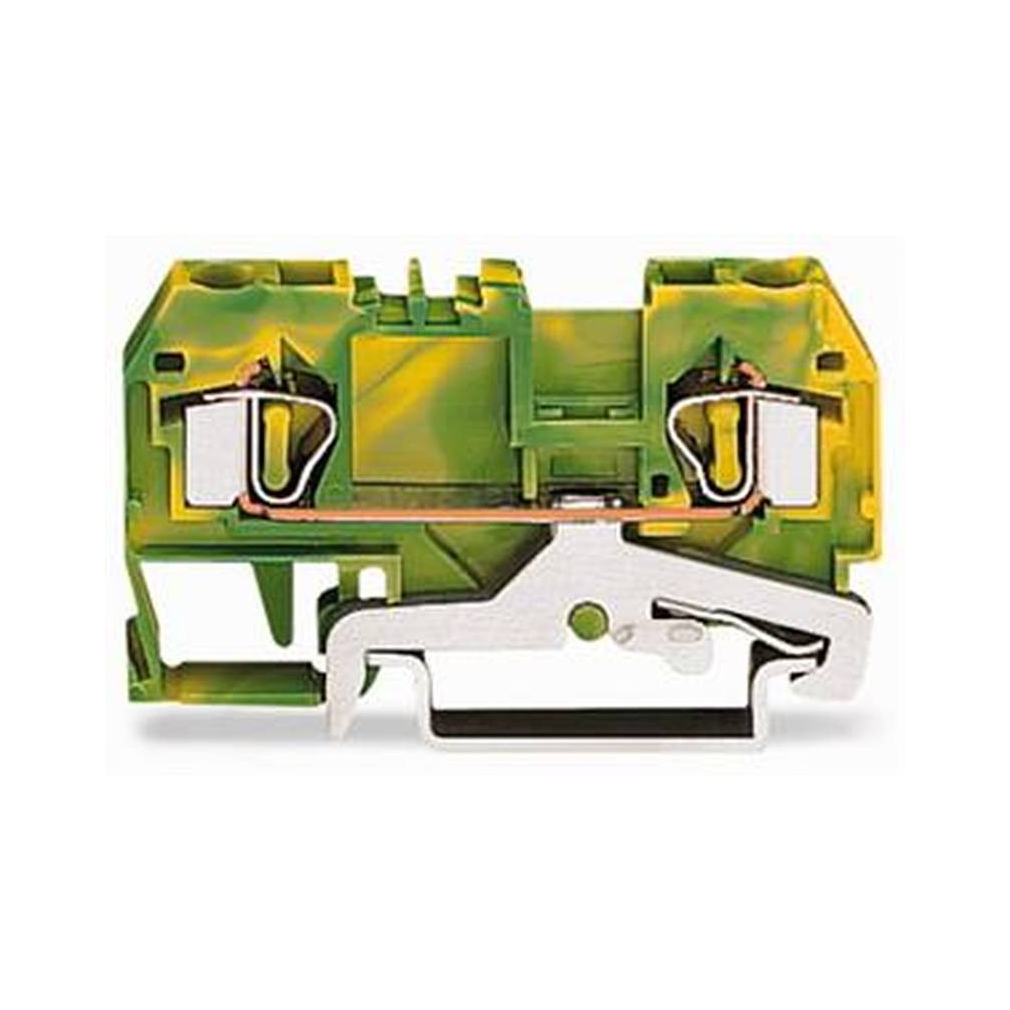

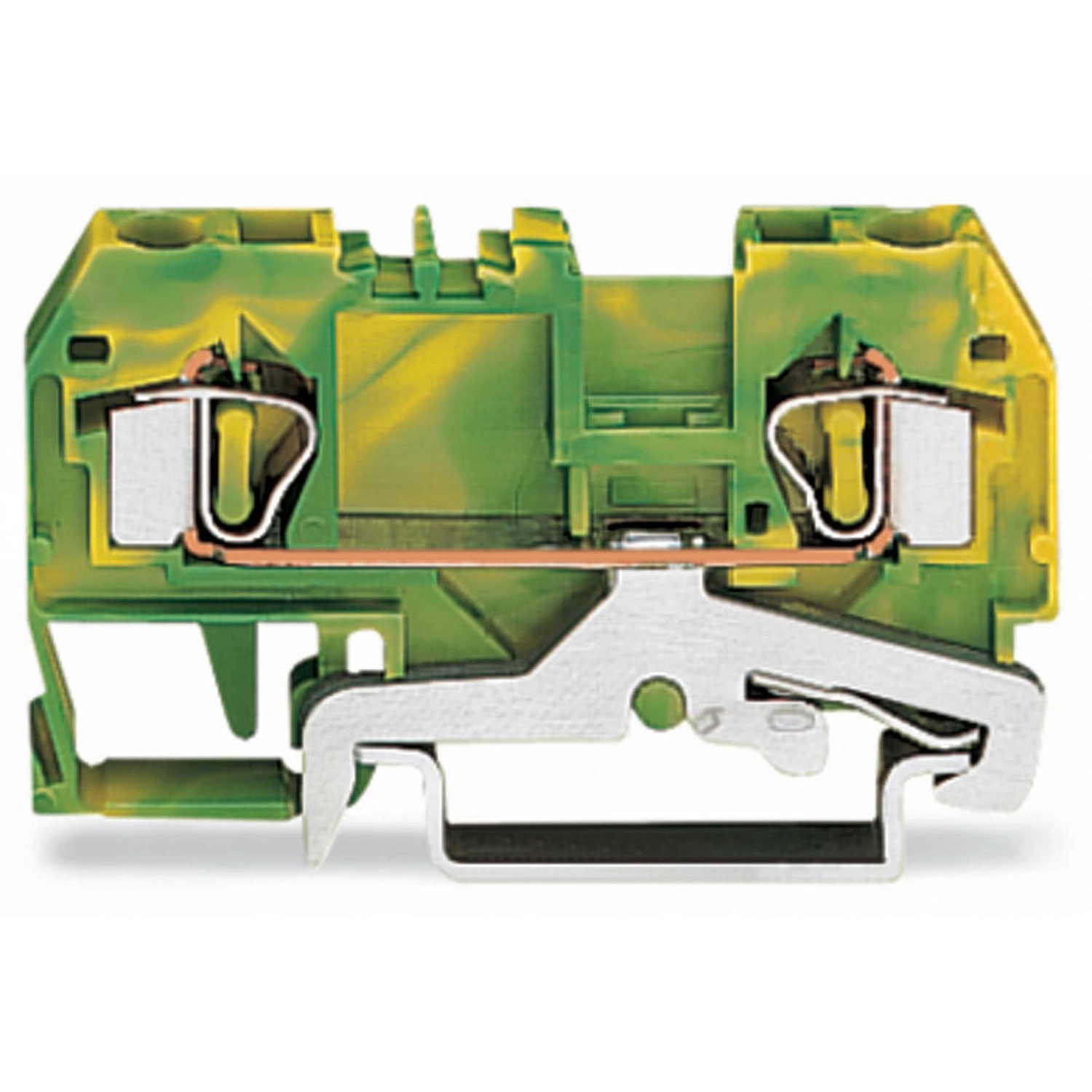

Földelősorkapocs, 281-es sorozat, kezelőszerszámos működtetés. A Wago 281-907/999-950 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–10 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². CAGE CLAMP®: ipari szabvány a csatlakozástechnikában. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Kompakt méretek. Biztonságos és gyors szerelés. Kezelőszerszámos működtetés.
A Wago 281-907/999-950 zöld-sárga kétvezetékes földelő sorkapocs CAGE CLAMP csatlakozással és 4 mm² névleges keresztmetszettel készül. A beépített érintkezőláb a vezetők és a DIN-sín között közvetlen villamos kapcsolatot hoz létre. Szélessége 6 mm; a csupaszolási hossz 9–10 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-2; III/3, III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram mindhárom kategóriában – jelű. |
|---|
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Névleges keresztmetszet | 4 mm² |
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 59 mm / 2,323 inch |
| Mélység a DIN-sín felső élétől | 29 mm / 1,142 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,107 MJ |
| Tömeg | 12,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Földelési kapcsolat | A beépített érintkezőláb közvetlen villamos és mechanikai kapcsolatot hoz létre a vezetők és a DIN-sín között. |

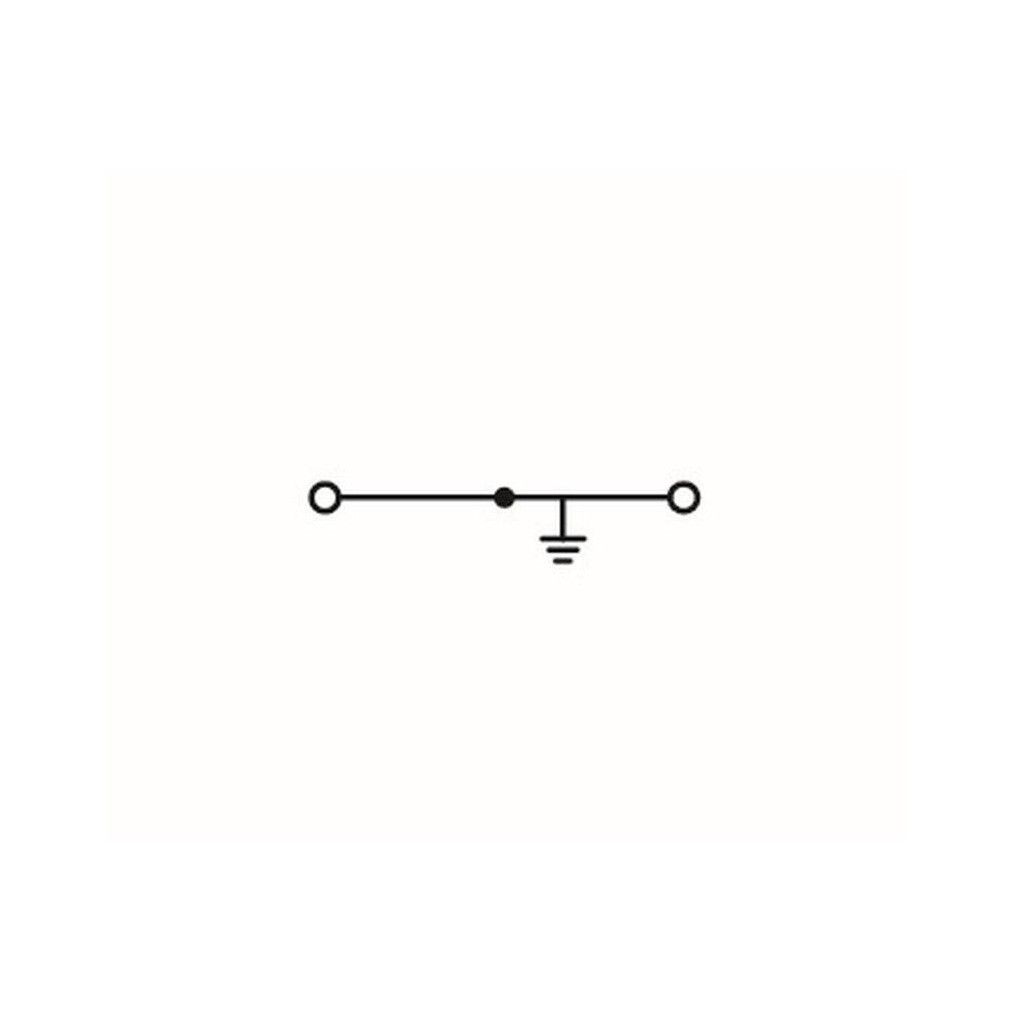

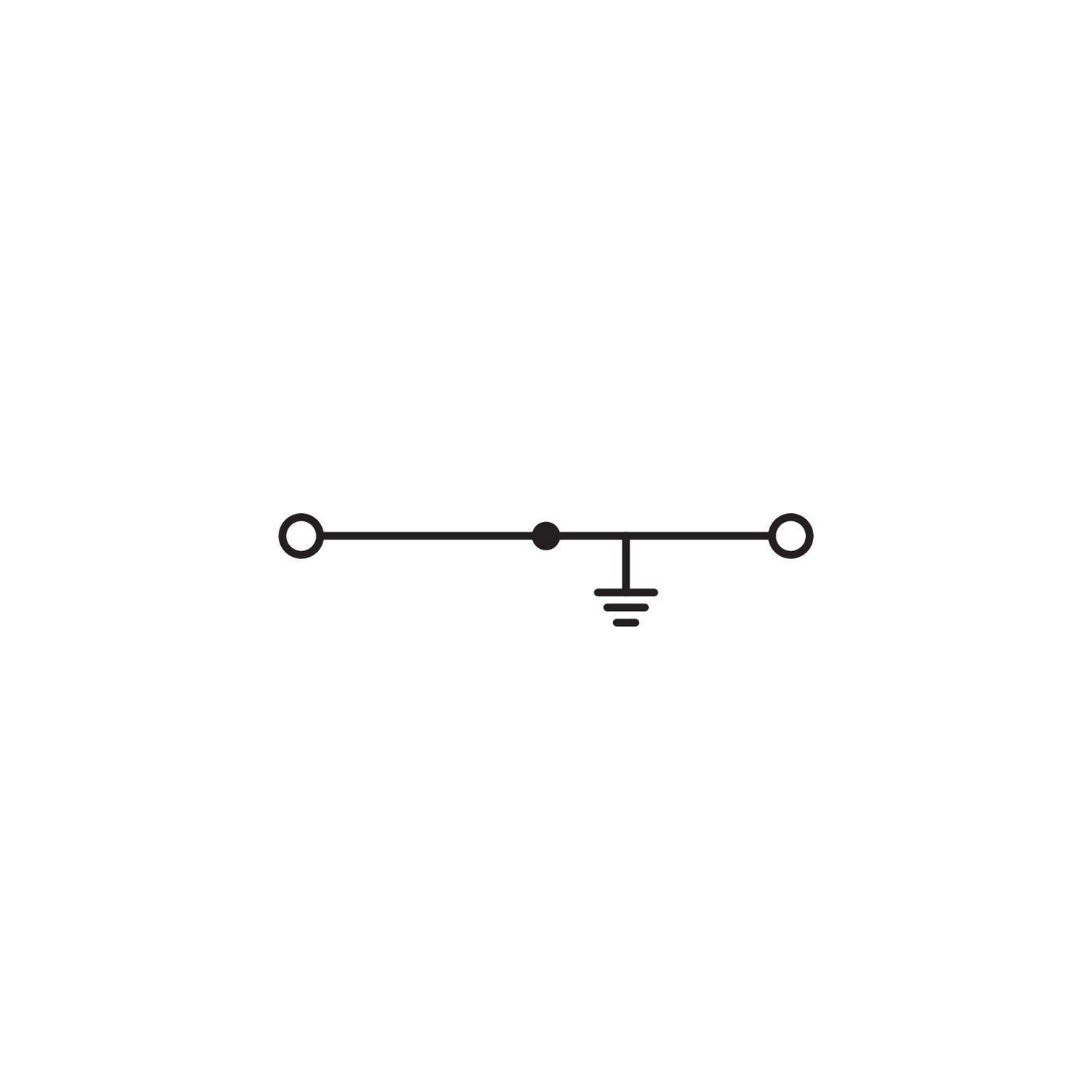

| Kapcsolási rajz | Két végpont közös vezetővonallal és földelési jellel. |

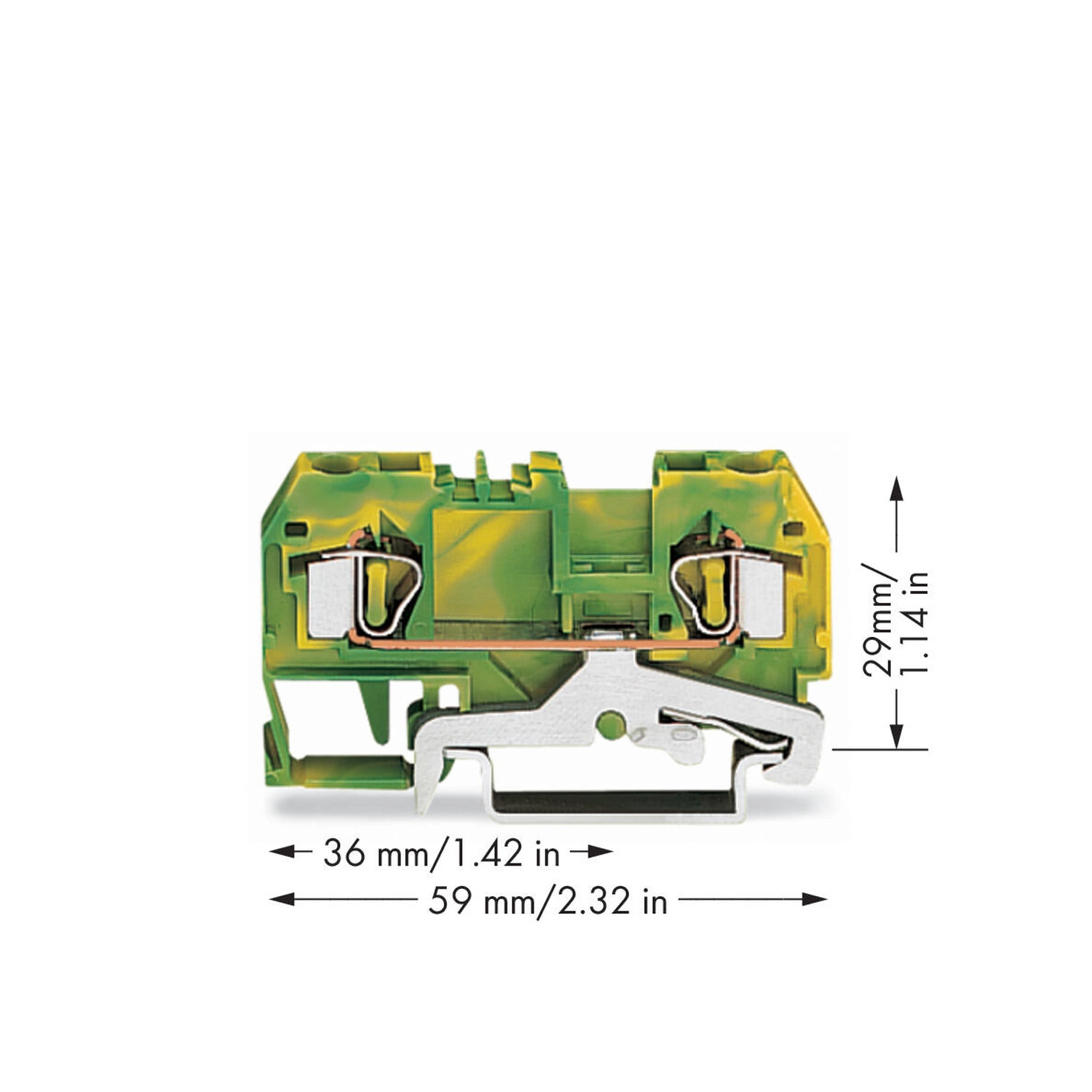

| Méretábra vízszintes részmérete | 36 mm / 1,42 inch |
| Megadott alkalmazási kivitel | Ex e II alkalmazásokhoz; a saját IEC/EN 60947-7-2 táblázat nem ad meg átmenő áram- vagy feszültségnévleges értéket. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7727 |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-107288 |
| UL | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| AEx | UL International Germany GmbH c/o Physikalisch Technische Bundesanstalt UL 60079 E185892 (AEx e II illetve Ex e II) |
| ATEX | Physikalisch Technische Bundesanstalt (PTB) - PTB 00 ATEX 3110 U (II 2 G Ex eb IIC Gb illetve I M 2 Ex eb I Mb) |
| CCC | CNEX GB/T 3836.3 2020312313000232 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt IEC 60079-0 IECEx PTB 03.0004U (Ex eb IIC Gb vagy Ex eb I Mb) |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 209-192 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 125,5 mm széles; narancssárga |
| 209-190 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 90 mm széles; narancssárga |
| 281-350 | Elválasztólap; 2 mm vastag; túlméretes; világosszürke |
| 281-349 | Vég- és válaszlap; 2,5 mm vastag; világosszürke |
Opcionális kiegészítők
| 281-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 281-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 281-422 | Áthidaló; szigetelt; sárga-zöld |
| 281-402 | Áthidaló; szigetelt; szürke |
| 281-409 | Áthidaló; szigetelt; szürke |
| 781-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 781-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 781-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 781-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 781-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 281-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 281-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 281-472 | Érszigetelő stop; 0,75 … 1,5 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-246 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 281-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35 síntől; szürke |
Kezelés és közösítés
| PE sorkapocs DIN-sínre szerelése | Pattintsd a földelő sorkapcsot a DIN-sínre; automatikusan közvetlen villamos kapcsolatot létesít a sínnel. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használd a működtetőszerszámot. |
| PE és átmenő sorkapocs közösítése | Rövidrezáró áthidalóval csak egy irányban, a sorkapocs hátsó oldalán keresztül végezhető. A WAGO a szükséges sorkapocsjelölésen felül sárga-zöld rövidrezáró áthidaló használatát javasolja. |
| Áthidaló behelyezése | Nyomd lefelé az áthidalót, amíg teljesen a helyére nem kerül. |
| Tömör vezeték eltávolítása | A tömör vezeték eltávolításához a kapocspontot működtetőszerszámmal nyisd meg. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Lépcsőzetes áthidaló | Nyomd lefelé az áthidalót, amíg teljesen a helyére nem kerül. |
| Dugaszolható vezetékáthidaló sorozattartománya | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880: 4 mm² / 12 AWG. Ezek az áthidalórendszer megnevezett sorozatai, külön tartományokkal. |
| Vezetékáthidalók hossza | 60, 110 és 250 mm; a sorkapcsok szélességétől függően legfeljebb 60 sorkapocs összekötésére. |
| Vezetékáthidaló-lánc | Kétvezetékes áthidalóval a 280/775/780 és 281/776/777/781 sorozatoknál alakítható ki. |
| Vezeték- és rövidrezáró áthidaló együttes használata | A 280/769/775/780/880 és 281/776/777/781 sorozatoknál a vezetékáthidaló és a rövidrezáró áthidaló egyszerre csatlakoztatható ugyanabba a sorkapocsba. |
| Fésűs áthidaló | Nyomd lefelé a fésűs áthidalót, amíg teljesen a helyére nem kerül. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Ex alkalmazás elválasztási feltételei
| Robbanásvédelmi alkalmazási előírás | A Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
|---|---|
| Ex e és Ex i elválasztás | Az EN 50020 szerinti megadott alkalmazásban az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot kell tartani. Közös DIN-sín esetén Ex e/Ex i elválasztó használható. |
| Elválasztólapok megadott sorozattartománya | 279–282 sorozat: 209-190 kétvezetékes; 209-191 két-, három- és négyvezetékes sorkapcsokhoz. |
| Véglap Ex e alkalmazásban | Az Ex e alkalmazás kúszóáramút- és légréskövetelményeinek teljesítéséhez az átmenő és a földelő sorkapocs közé véglapot vagy elválasztólapot kell behelyezni. |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|---|
| CAS-szám | 7439-92-1 |
| REACH jelöltlistás anyag | Ólom |
| SCIP bejelentési szám – Ausztria | b806290b-1fd6-4ea6-b9ce-b09cf6054012 |
| SCIP bejelentési szám – Belgium | 95cd09e5-38c4-4238-9caa-dc480c7b60e8 |
| SCIP bejelentési szám – Bulgária | bfc16921-bd06-47d7-b0f2-4cda9fd05f88 |
| SCIP bejelentési szám – Csehország | 6d80f572-00cc-4355-bc00-e3db2dd072f7 |
| SCIP bejelentési szám – Dánia | 31d7b45a-c7ff-4d29-ba0b-741775a91efb |
| SCIP bejelentési szám – Finnország | ab533da0-9dc0-4238-9bb0-0ea14cfa5caf |
| SCIP bejelentési szám – Franciaország | 00aa1924-1192-43cf-8139-0cce045b2d27 |
| SCIP bejelentési szám – Németország | 4641ef53-a625-4e9d-b336-c6d77a349694 |
| SCIP bejelentési szám – Magyarország | cf0b69a4-fa2c-43da-a23e-00691258791f |
| SCIP bejelentési szám – Olaszország | 9f8fc37b-7756-4676-b9c0-0ff19c1ab3cd |
| SCIP bejelentési szám – Hollandia | b6a0f59e-bcc6-4f62-b693-941d7f8d2e43 |
| SCIP bejelentési szám – Lengyelország | 2b60a530-c737-4f72-ac20-0cc7d177c9dd |
| SCIP bejelentési szám – Románia | 46df1f03-5ab3-48dc-b250-ee1d14ebbd10 |
| SCIP bejelentési szám – Svédország | 6eb3952f-b555-44c9-ba2f-76dc7e192bdc |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–10 mm.
Milyen csatlakozástechnikával készül?
Működtetőszerszámmal kezelt CAGE CLAMP csatlakozással.
Mekkora a szélessége?
6 mm.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
281-907/999-950
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
12,64 g/db
Cikkszám
4044918513579
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 281-907/999-950 2 vezetékes földelősorkapocs, 4 mm², megfelelő Ex e II alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 281-907/999-950 |
| GTIN / EAN | 4044918513579 |
| Terméktípus | Kétvezetékes földelő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-2; III/3, III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram mindhárom kategóriában – jelű. |
|---|
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Névleges keresztmetszet | 4 mm² |
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 59 mm / 2,323 inch |
| Mélység a DIN-sín felső élétől | 29 mm / 1,142 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,107 MJ |
| Tömeg | 12,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Földelési kapcsolat | A beépített érintkezőláb közvetlen villamos és mechanikai kapcsolatot hoz létre a vezetők és a DIN-sín között. |
| Kapcsolási rajz | Két végpont közös vezetővonallal és földelési jellel. |
| Méretábra vízszintes részmérete | 36 mm / 1,42 inch |
| Megadott alkalmazási kivitel | Ex e II alkalmazásokhoz; a saját IEC/EN 60947-7-2 táblázat nem ad meg átmenő áram- vagy feszültségnévleges értéket. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7727 |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-107288 |
| UL | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| AEx | UL International Germany GmbH c/o Physikalisch Technische Bundesanstalt UL 60079 E185892 (AEx e II illetve Ex e II) |
| ATEX | Physikalisch Technische Bundesanstalt (PTB) - PTB 00 ATEX 3110 U (II 2 G Ex eb IIC Gb illetve I M 2 Ex eb I Mb) |
| CCC | CNEX GB/T 3836.3 2020312313000232 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt IEC 60079-0 IECEx PTB 03.0004U (Ex eb IIC Gb vagy Ex eb I Mb) |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 209-192 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 125,5 mm széles; narancssárga |
| 209-190 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 90 mm széles; narancssárga |
| 281-350 | Elválasztólap; 2 mm vastag; túlméretes; világosszürke |
| 281-349 | Vég- és válaszlap; 2,5 mm vastag; világosszürke |
Opcionális kiegészítők
| 281-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 281-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 281-422 | Áthidaló; szigetelt; sárga-zöld |
| 281-402 | Áthidaló; szigetelt; szürke |
| 281-409 | Áthidaló; szigetelt; szürke |
| 781-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 781-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 781-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 781-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 781-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 281-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 281-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 281-472 | Érszigetelő stop; 0,75 … 1,5 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-246 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 281-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35 síntől; szürke |
Kezelés és közösítés
| PE sorkapocs DIN-sínre szerelése | Pattintsd a földelő sorkapcsot a DIN-sínre; automatikusan közvetlen villamos kapcsolatot létesít a sínnel. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használd a működtetőszerszámot. |
| PE és átmenő sorkapocs közösítése | Rövidrezáró áthidalóval csak egy irányban, a sorkapocs hátsó oldalán keresztül végezhető. A WAGO a szükséges sorkapocsjelölésen felül sárga-zöld rövidrezáró áthidaló használatát javasolja. |
| Áthidaló behelyezése | Nyomd lefelé az áthidalót, amíg teljesen a helyére nem kerül. |
| Tömör vezeték eltávolítása | A tömör vezeték eltávolításához a kapocspontot működtetőszerszámmal nyisd meg. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Lépcsőzetes áthidaló | Nyomd lefelé az áthidalót, amíg teljesen a helyére nem kerül. |
| Dugaszolható vezetékáthidaló sorozattartománya | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880: 4 mm² / 12 AWG. Ezek az áthidalórendszer megnevezett sorozatai, külön tartományokkal. |
| Vezetékáthidalók hossza | 60, 110 és 250 mm; a sorkapcsok szélességétől függően legfeljebb 60 sorkapocs összekötésére. |
| Vezetékáthidaló-lánc | Kétvezetékes áthidalóval a 280/775/780 és 281/776/777/781 sorozatoknál alakítható ki. |
| Vezeték- és rövidrezáró áthidaló együttes használata | A 280/769/775/780/880 és 281/776/777/781 sorozatoknál a vezetékáthidaló és a rövidrezáró áthidaló egyszerre csatlakoztatható ugyanabba a sorkapocsba. |
| Fésűs áthidaló | Nyomd lefelé a fésűs áthidalót, amíg teljesen a helyére nem kerül. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Ex alkalmazás elválasztási feltételei
| Robbanásvédelmi alkalmazási előírás | A Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
|---|---|
| Ex e és Ex i elválasztás | Az EN 50020 szerinti megadott alkalmazásban az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot kell tartani. Közös DIN-sín esetén Ex e/Ex i elválasztó használható. |
| Elválasztólapok megadott sorozattartománya | 279–282 sorozat: 209-190 kétvezetékes; 209-191 két-, három- és négyvezetékes sorkapcsokhoz. |
| Véglap Ex e alkalmazásban | Az Ex e alkalmazás kúszóáramút- és légréskövetelményeinek teljesítéséhez az átmenő és a földelő sorkapocs közé véglapot vagy elválasztólapot kell behelyezni. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-41 |
| eCl@ss 9.0 | 27-14-11-41 |
| ETIM 9.0 | EC000901 |
| ETIM 10.0 | EC000901 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|---|
| CAS-szám | 7439-92-1 |
| REACH jelöltlistás anyag | Ólom |
| SCIP bejelentési szám – Ausztria | b806290b-1fd6-4ea6-b9ce-b09cf6054012 |
| SCIP bejelentési szám – Belgium | 95cd09e5-38c4-4238-9caa-dc480c7b60e8 |
| SCIP bejelentési szám – Bulgária | bfc16921-bd06-47d7-b0f2-4cda9fd05f88 |
| SCIP bejelentési szám – Csehország | 6d80f572-00cc-4355-bc00-e3db2dd072f7 |
| SCIP bejelentési szám – Dánia | 31d7b45a-c7ff-4d29-ba0b-741775a91efb |
| SCIP bejelentési szám – Finnország | ab533da0-9dc0-4238-9bb0-0ea14cfa5caf |
| SCIP bejelentési szám – Franciaország | 00aa1924-1192-43cf-8139-0cce045b2d27 |
| SCIP bejelentési szám – Németország | 4641ef53-a625-4e9d-b336-c6d77a349694 |
| SCIP bejelentési szám – Magyarország | cf0b69a4-fa2c-43da-a23e-00691258791f |
| SCIP bejelentési szám – Olaszország | 9f8fc37b-7756-4676-b9c0-0ff19c1ab3cd |
| SCIP bejelentési szám – Hollandia | b6a0f59e-bcc6-4f62-b693-941d7f8d2e43 |
| SCIP bejelentési szám – Lengyelország | 2b60a530-c737-4f72-ac20-0cc7d177c9dd |
| SCIP bejelentési szám – Románia | 46df1f03-5ab3-48dc-b250-ee1d14ebbd10 |
| SCIP bejelentési szám – Svédország | 6eb3952f-b555-44c9-ba2f-76dc7e192bdc |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 281-907/999-950 2 vezetékes földelősorkapocs, 4 mm², megfelelő Ex e II alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga használati útmutató
Vezeték és előkészítés
CAGE CLAMP csatlakozás; 9–10 mm csupaszolási hossz. A tömör és finom elemi szálas vezeték saját tartománya 0,08–4 mm² / 28–12 AWG. A megadott 210-658, 210-657 és 210-720 működtetőszerszámok pengéje 3,5 × 0,5 mm.
Kezelés és közösítés
| PE sorkapocs DIN-sínre szerelése | Pattintsd a földelő sorkapcsot a DIN-sínre; automatikusan közvetlen villamos kapcsolatot létesít a sínnel. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használd a működtetőszerszámot. |
| PE és átmenő sorkapocs közösítése | Rövidrezáró áthidalóval csak egy irányban, a sorkapocs hátsó oldalán keresztül végezhető. A WAGO a szükséges sorkapocsjelölésen felül sárga-zöld rövidrezáró áthidaló használatát javasolja. |
| Áthidaló behelyezése | Nyomd lefelé az áthidalót, amíg teljesen a helyére nem kerül. |
| Tömör vezeték eltávolítása | A tömör vezeték eltávolításához a kapocspontot működtetőszerszámmal nyisd meg. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Lépcsőzetes áthidaló | Nyomd lefelé az áthidalót, amíg teljesen a helyére nem kerül. |
| Dugaszolható vezetékáthidaló sorozattartománya | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880: 4 mm² / 12 AWG. Ezek az áthidalórendszer megnevezett sorozatai, külön tartományokkal. |
| Vezetékáthidalók hossza | 60, 110 és 250 mm; a sorkapcsok szélességétől függően legfeljebb 60 sorkapocs összekötésére. |
| Vezetékáthidaló-lánc | Kétvezetékes áthidalóval a 280/775/780 és 281/776/777/781 sorozatoknál alakítható ki. |
| Vezeték- és rövidrezáró áthidaló együttes használata | A 280/769/775/780/880 és 281/776/777/781 sorozatoknál a vezetékáthidaló és a rövidrezáró áthidaló egyszerre csatlakoztatható ugyanabba a sorkapocsba. |
| Fésűs áthidaló | Nyomd lefelé a fésűs áthidalót, amíg teljesen a helyére nem kerül. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Ex alkalmazás elválasztási feltételei
| Robbanásvédelmi alkalmazási előírás | A Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
|---|---|
| Ex e és Ex i elválasztás | Az EN 50020 szerinti megadott alkalmazásban az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot kell tartani. Közös DIN-sín esetén Ex e/Ex i elválasztó használható. |
| Elválasztólapok megadott sorozattartománya | 279–282 sorozat: 209-190 kétvezetékes; 209-191 két-, három- és négyvezetékes sorkapcsokhoz. |
| Véglap Ex e alkalmazásban | Az Ex e alkalmazás kúszóáramút- és légréskövetelményeinek teljesítéséhez az átmenő és a földelő sorkapocs közé véglapot vagy elválasztólapot kell behelyezni. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
