Wago 281-651 3 vezetékes átmenő sorkapocs, 4 mm², megfelelő Ex i alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, kék
RRP:746 Ft/db
694 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
614 Ft/db
nettó 483 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 281-es sorozat, kezelőszerszámos működtetés. A Wago 281-651 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–10 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető.

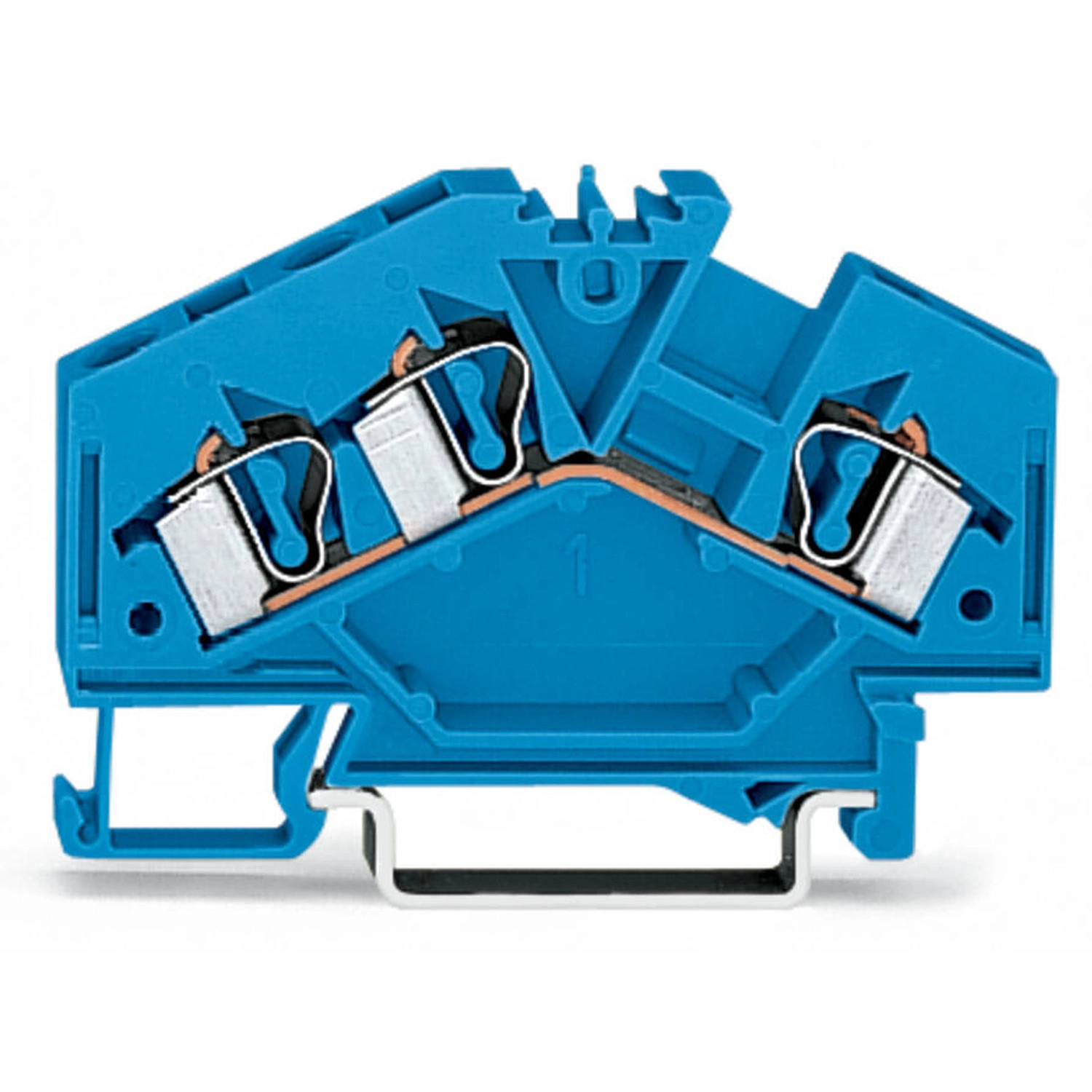

A Wago 281-651 kék átmenő sorkapocs 3 vezeték csatlakoztatására készült, 4 mm² névleges keresztmetszettel, működtetőszerszámmal kezelt CAGE CLAMP® kapcsokkal. A csupaszolási hossz 9–10 mm, a szélesség 6 mm. Egy közös átmenő potenciált biztosít.
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 32 A |
| Veszteségi teljesítmény pólusonként | 1,024 W; a veszteséghez tartozó névleges áram 32 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,001 Ω |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz; alumínium csak az alábbi külön feltételekkel |
| Névleges keresztmetszet | 4 mm² |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Huzalozási irány | Felső bekötés, döntött |
Alumíniumvezeték külön feltételei
| Alumíniumvezeték alkalmazási feltétele | Legfeljebb 4 mm² / 12 AWG tömör alumíniumvezeték; WAGO Alu-Plus 249-130 érintkezőpaszta használata kötelező. |
|---|---|
| Alu-Plus hatása | Összeszorításkor eltávolítja az oxidréteget, megakadályozza az újraoxidálódást és az ugyanazon sorkapocsban lévő réz- és alumíniumvezeték közötti elektrolitikus korróziót; hosszú távú korrózióvédelmet biztosít. |
| Alumíniumvezeték előkészítése CAGE CLAMP® kapocshoz | Az alumíniumvezetéket először pengével tisztítsd meg, majd azonnal dugd az Alu-Plus érintkezőpasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető az Alu-Plus paszta. |
| Alumíniumvezeték anyagfüggő áramadata | A csökkent vezetőképesség miatt: 2,5 mm² esetén 16 A; 4 mm² esetén 22 A. |
Alkalmazási kivitel
| Ex i | Gyújtószikramentes Ex i alkalmazásokhoz alkalmas kivitel. |
|---|
Méretek, anyag és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 61,5 mm / 2,421 inch |
| Mélység a DIN kalapsín felső részétől | 37 mm / 1,457 inch |
| Kialakítás | döntött |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,166 MJ |
| Tömeg | 10,2 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín mérete | DIN35 × 15 és DIN35 × 7,5 mm |

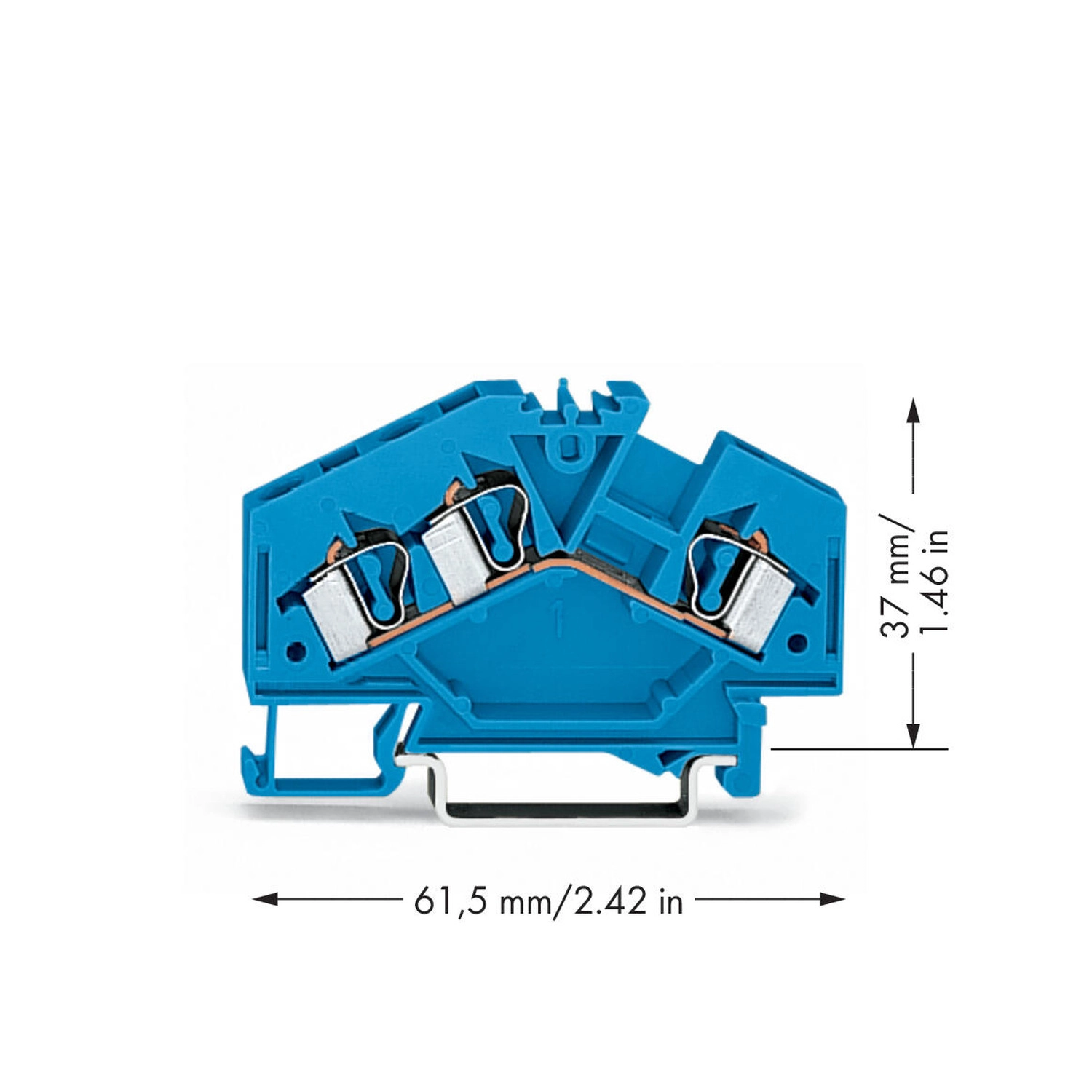

| Méretábra méretei | 61,5 mm / 2,42 inch vízszintes és 37 mm / 1,46 inch függőleges rajzméret. |

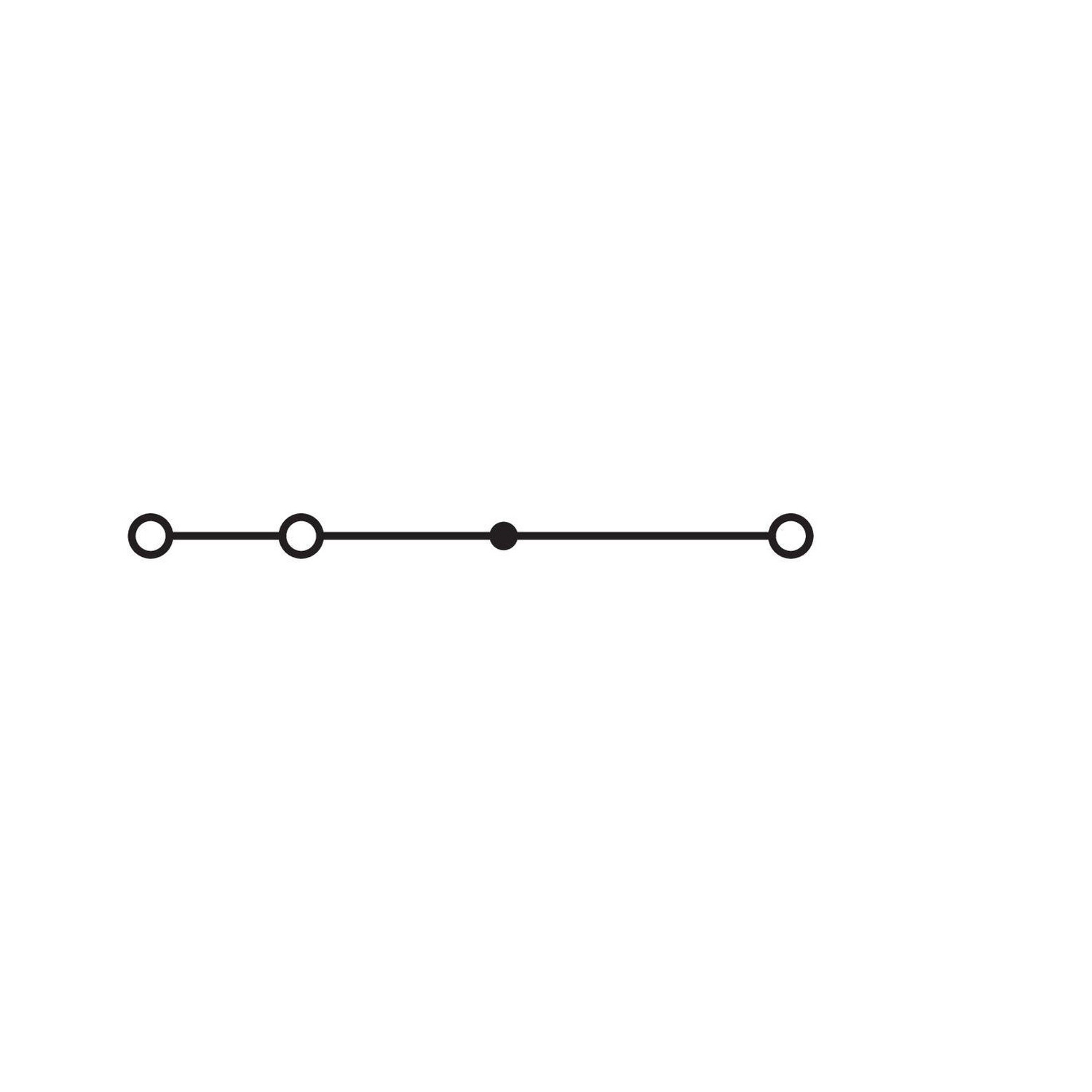

| Áramköri kialakítás | Közös átmenő potenciál. |
Tanúsítványok és gyártói nyilatkozatok
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 71-107288 |
|---|---|
| WAGO gyártói nyilatkozat | EU megfelelőségi nyilatkozat |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| CSA – CSA Group | C22.2; 1505034 |
| UL – Underwriters Laboratories Inc. | UL1059; 20190731-E45172 |
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-7727 |
| BV – Bureau Veritas S.A. | EN60947; 07436/G0 BV |
| ABS – American Bureau of Shipping | 24-0152298-PDA |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
Gyártói kezelési feltételek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN35-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Eltávolítás a sínről | A rögzítés oldásához használd a működtetőszerszámot, majd emeld le a sorkapcsot a sínről. |
| Vezeték behelyezése CAGE CLAMP® kapocsba | A vezetéket 9–10 mm hosszan csupaszold. A működtetőszerszámmal nyisd a kapocspontot, majd helyezd be a csupaszolt vezetéket. |
| Tömör vezeték eltávolítása | Működtetőszerszámmal oldd a CAGE CLAMP® kapcsot, majd húzd ki a tömör vezetéket. |
| Érszigetelő stop behelyezése | Helyezd az érszigetelő stopot a vezetékbemeneti nyílásba. |
| Acél DIN-sín alkalmazási korlátozása | Az acél DIN-sín nem alkalmas az EN60947-7-2 (VDE0611, 3. rész) szerinti PEN-alkalmazásokhoz. |
| Rövidrezáró és lépcsőzetes áthidaló behelyezése | Nyomd lefelé az áthidalót a teljes behelyezésig. |
| Dugaszolható vezetékáthidalók családi keresztmetszetei | 279: 1,5 mm² / 16 AWG; 280, 775, 780: 2,5 mm² / 14 AWG; 281, 769, 776, 777, 781, 880: 4 mm² / 12 AWG. |
| Kettős vezetékáthidalás családi feltétele | 280, 775, 780 és 281, 776, 777, 781 sorozatnál két vezetékáthidaló használható, vezetékösszekötő lánccal is. |
| Egyidejű vezeték- és rövidrezáró áthidaló | 280, 769, 775, 780, 880 és 281, 776, 777, 781 sorozatnál ugyanabban a kapocsban is csatlakoztatható. |
| WMB jelölés | A kapocssáv jelöléséhez WMB jelölőrendszer használható. |
| Vizsgálódugók és modulok | CAGE CLAMP® csatlakozású L- és B-típusú vizsgálódugó-modulok; 209-170 vizsgálóadapter. A modul közvetlenül az áramvezető sín áthidalónyílásába dugaszolható. |
| Figyelmeztető jelölések | A figyelmeztető jelölések a működtetőnyílásokba helyezhetők. |
| Fésűs áthidaló behelyezése | Nyomd lefelé a fésűs áthidalót a teljes behelyezésig. |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 209-192 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 125,5 mm széles; narancssárga |
| 281-318 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 281-348 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 281-313 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 281-312 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 281-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 281-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 281-422 | Áthidaló; szigetelt; sárga-zöld |
| 281-402 | Áthidaló; szigetelt; szürke |
| 281-409 | Áthidaló; szigetelt; szürke |
| 781-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 781-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 781-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 781-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 781-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 281-418 | Aljzat banándugóhoz; moduláris; megfelelő a 281, 776, 777 és a 781 sorozatok sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 249-148 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetékhez; szürke |
| 281-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 249-144 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 2,50 mm²; szürke |
| 249-146 | L-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 249-145 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 2,50 mm²; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 281-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 281-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 281-472 | Érszigetelő stop; 0,75 … 1,5 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-246 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 281-415 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 249-130 | WAGO Alu-Plus érintkezőpaszta; tömör alumíniumvezeték csatlakoztatásához kötelező a fenti feltételekkel. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–10 mm.
Milyen csatlakozástechnikával készül?
Működtetőszerszámmal kezelt CAGE CLAMP®.
Használható alumíniumvezetékhez?
Legfeljebb 4 mm² / 12 AWG tömör alumíniumvezetékhez, a külön előkészítési feltételekkel és kötelező WAGO Alu-Plus pasztával.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
281-651
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
10,19 g/db
Cikkszám
4044918323901
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 281-651 3 vezetékes átmenő sorkapocs, 4 mm², megfelelő Ex i alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 281-651 |
| GTIN / EAN | 4044918323901 |
| Terméktípus | átmenő sorkapocs |
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 32 A |
| Veszteségi teljesítmény pólusonként | 1,024 W; a veszteséghez tartozó névleges áram 32 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,001 Ω |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz; alumínium csak az alábbi külön feltételekkel |
| Névleges keresztmetszet | 4 mm² |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Huzalozási irány | Felső bekötés, döntött |
Alumíniumvezeték külön feltételei
| Alumíniumvezeték alkalmazási feltétele | Legfeljebb 4 mm² / 12 AWG tömör alumíniumvezeték; WAGO Alu-Plus 249-130 érintkezőpaszta használata kötelező. |
|---|---|
| Alu-Plus hatása | Összeszorításkor eltávolítja az oxidréteget, megakadályozza az újraoxidálódást és az ugyanazon sorkapocsban lévő réz- és alumíniumvezeték közötti elektrolitikus korróziót; hosszú távú korrózióvédelmet biztosít. |
| Alumíniumvezeték előkészítése CAGE CLAMP® kapocshoz | Az alumíniumvezetéket először pengével tisztítsd meg, majd azonnal dugd az Alu-Plus érintkezőpasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető az Alu-Plus paszta. |
| Alumíniumvezeték anyagfüggő áramadata | A csökkent vezetőképesség miatt: 2,5 mm² esetén 16 A; 4 mm² esetén 22 A. |
Alkalmazási kivitel
| Ex i | Gyújtószikramentes Ex i alkalmazásokhoz alkalmas kivitel. |
|---|
Méretek, anyag és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 61,5 mm / 2,421 inch |
| Mélység a DIN kalapsín felső részétől | 37 mm / 1,457 inch |
| Kialakítás | döntött |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,166 MJ |
| Tömeg | 10,2 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín mérete | DIN35 × 15 és DIN35 × 7,5 mm |
| Méretábra méretei | 61,5 mm / 2,42 inch vízszintes és 37 mm / 1,46 inch függőleges rajzméret. |
| Áramköri kialakítás | Közös átmenő potenciál. |
Tanúsítványok és gyártói nyilatkozatok
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 71-107288 |
|---|---|
| WAGO gyártói nyilatkozat | EU megfelelőségi nyilatkozat |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| CSA – CSA Group | C22.2; 1505034 |
| UL – Underwriters Laboratories Inc. | UL1059; 20190731-E45172 |
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-7727 |
| BV – Bureau Veritas S.A. | EN60947; 07436/G0 BV |
| ABS – American Bureau of Shipping | 24-0152298-PDA |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
Gyártói kezelési feltételek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN35-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Eltávolítás a sínről | A rögzítés oldásához használd a működtetőszerszámot, majd emeld le a sorkapcsot a sínről. |
| Vezeték behelyezése CAGE CLAMP® kapocsba | A vezetéket 9–10 mm hosszan csupaszold. A működtetőszerszámmal nyisd a kapocspontot, majd helyezd be a csupaszolt vezetéket. |
| Tömör vezeték eltávolítása | Működtetőszerszámmal oldd a CAGE CLAMP® kapcsot, majd húzd ki a tömör vezetéket. |
| Érszigetelő stop behelyezése | Helyezd az érszigetelő stopot a vezetékbemeneti nyílásba. |
| Acél DIN-sín alkalmazási korlátozása | Az acél DIN-sín nem alkalmas az EN60947-7-2 (VDE0611, 3. rész) szerinti PEN-alkalmazásokhoz. |
| Rövidrezáró és lépcsőzetes áthidaló behelyezése | Nyomd lefelé az áthidalót a teljes behelyezésig. |
| Dugaszolható vezetékáthidalók családi keresztmetszetei | 279: 1,5 mm² / 16 AWG; 280, 775, 780: 2,5 mm² / 14 AWG; 281, 769, 776, 777, 781, 880: 4 mm² / 12 AWG. |
| Kettős vezetékáthidalás családi feltétele | 280, 775, 780 és 281, 776, 777, 781 sorozatnál két vezetékáthidaló használható, vezetékösszekötő lánccal is. |
| Egyidejű vezeték- és rövidrezáró áthidaló | 280, 769, 775, 780, 880 és 281, 776, 777, 781 sorozatnál ugyanabban a kapocsban is csatlakoztatható. |
| WMB jelölés | A kapocssáv jelöléséhez WMB jelölőrendszer használható. |
| Vizsgálódugók és modulok | CAGE CLAMP® csatlakozású L- és B-típusú vizsgálódugó-modulok; 209-170 vizsgálóadapter. A modul közvetlenül az áramvezető sín áthidalónyílásába dugaszolható. |
| Figyelmeztető jelölések | A figyelmeztető jelölések a működtetőnyílásokba helyezhetők. |
| Fésűs áthidaló behelyezése | Nyomd lefelé a fésűs áthidalót a teljes behelyezésig. |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 209-192 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 125,5 mm széles; narancssárga |
| 281-318 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 281-348 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 281-313 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 281-312 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 281-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 281-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 281-422 | Áthidaló; szigetelt; sárga-zöld |
| 281-402 | Áthidaló; szigetelt; szürke |
| 281-409 | Áthidaló; szigetelt; szürke |
| 781-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 781-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 781-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 781-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 781-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 281-418 | Aljzat banándugóhoz; moduláris; megfelelő a 281, 776, 777 és a 781 sorozatok sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 249-148 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetékhez; szürke |
| 281-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 249-144 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 2,50 mm²; szürke |
| 249-146 | L-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 249-145 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 2,50 mm²; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 281-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 281-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 281-472 | Érszigetelő stop; 0,75 … 1,5 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-246 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 281-415 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 249-130 | WAGO Alu-Plus érintkezőpaszta; tömör alumíniumvezeték csatlakoztatásához kötelező a fenti feltételekkel. |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 281-651 3 vezetékes átmenő sorkapocs, 4 mm², megfelelő Ex i alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, kék használati útmutató
Vezetékfajták és előkészítés
| Szintek száma | 1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz; alumínium csak az alábbi külön feltételekkel |
| Névleges keresztmetszet | 4 mm² |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Huzalozási irány | Felső bekötés, döntött |
Alumíniumvezeték külön feltételei
| Alumíniumvezeték alkalmazási feltétele | Legfeljebb 4 mm² / 12 AWG tömör alumíniumvezeték; WAGO Alu-Plus 249-130 érintkezőpaszta használata kötelező. |
|---|---|
| Alu-Plus hatása | Összeszorításkor eltávolítja az oxidréteget, megakadályozza az újraoxidálódást és az ugyanazon sorkapocsban lévő réz- és alumíniumvezeték közötti elektrolitikus korróziót; hosszú távú korrózióvédelmet biztosít. |
| Alumíniumvezeték előkészítése CAGE CLAMP® kapocshoz | Az alumíniumvezetéket először pengével tisztítsd meg, majd azonnal dugd az Alu-Plus érintkezőpasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető az Alu-Plus paszta. |
| Alumíniumvezeték anyagfüggő áramadata | A csökkent vezetőképesség miatt: 2,5 mm² esetén 16 A; 4 mm² esetén 22 A. |
DIN-sínre szerelés
Pattintsd a sorkapcsot a DIN35-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést.
Eltávolítás a sínről
A rögzítés oldásához használd a működtetőszerszámot, majd emeld le a sorkapcsot a sínről.
Vezeték behelyezése CAGE CLAMP® kapocsba
A vezetéket 9–10 mm hosszan csupaszold. A működtetőszerszámmal nyisd a kapocspontot, majd helyezd be a csupaszolt vezetéket.
Tömör vezeték eltávolítása
Működtetőszerszámmal oldd a CAGE CLAMP® kapcsot, majd húzd ki a tömör vezetéket.
Érszigetelő stop behelyezése
Helyezd az érszigetelő stopot a vezetékbemeneti nyílásba.
Acél DIN-sín alkalmazási korlátozása
Az acél DIN-sín nem alkalmas az EN60947-7-2 (VDE0611, 3. rész) szerinti PEN-alkalmazásokhoz.
Rövidrezáró és lépcsőzetes áthidaló behelyezése
Nyomd lefelé az áthidalót a teljes behelyezésig.
Dugaszolható vezetékáthidalók családi keresztmetszetei
279: 1,5 mm² / 16 AWG; 280, 775, 780: 2,5 mm² / 14 AWG; 281, 769, 776, 777, 781, 880: 4 mm² / 12 AWG.
Kettős vezetékáthidalás családi feltétele
280, 775, 780 és 281, 776, 777, 781 sorozatnál két vezetékáthidaló használható, vezetékösszekötő lánccal is.
Egyidejű vezeték- és rövidrezáró áthidaló
280, 769, 775, 780, 880 és 281, 776, 777, 781 sorozatnál ugyanabban a kapocsban is csatlakoztatható.
WMB jelölés
A kapocssáv jelöléséhez WMB jelölőrendszer használható.
Vizsgálódugók és modulok
CAGE CLAMP® csatlakozású L- és B-típusú vizsgálódugó-modulok; 209-170 vizsgálóadapter. A modul közvetlenül az áramvezető sín áthidalónyílásába dugaszolható.
Figyelmeztető jelölések
A figyelmeztető jelölések a működtetőnyílásokba helyezhetők.
Fésűs áthidaló behelyezése
Nyomd lefelé a fésűs áthidalót a teljes behelyezésig.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
