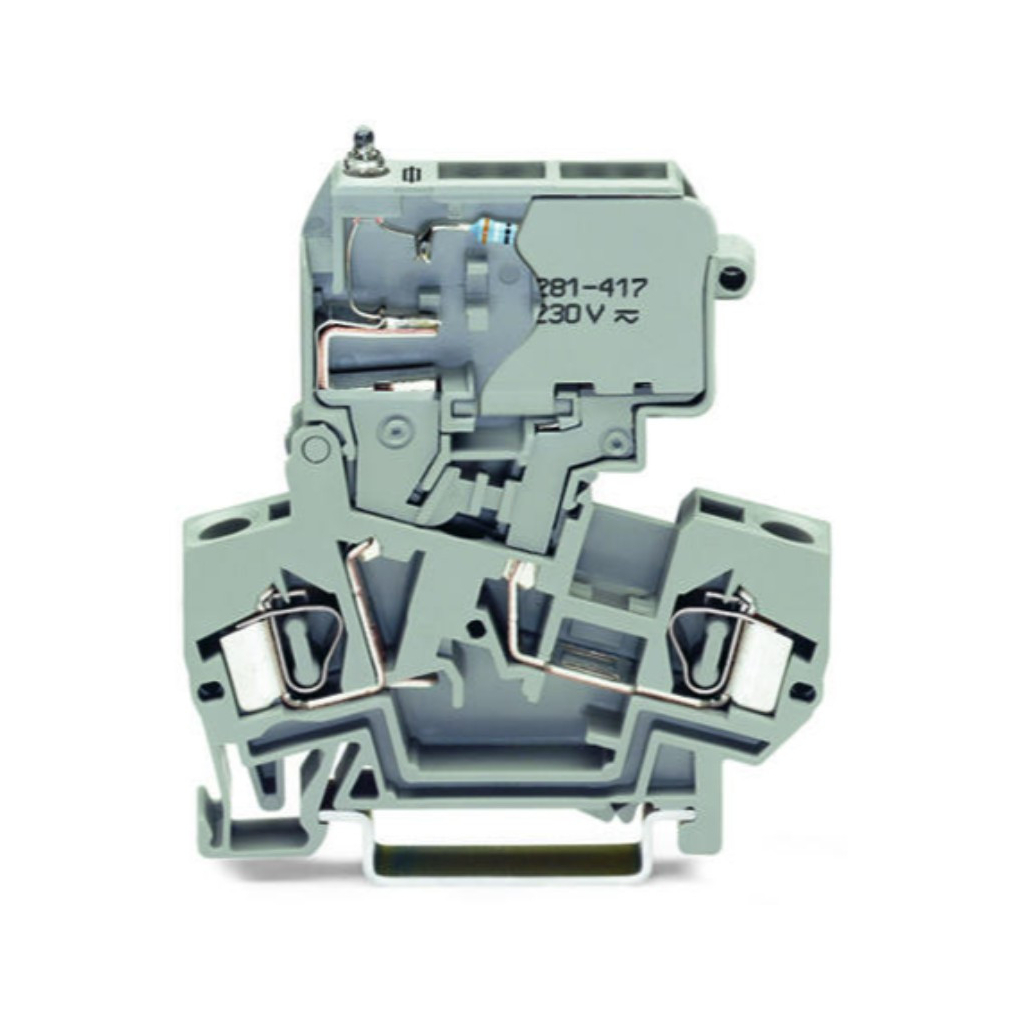

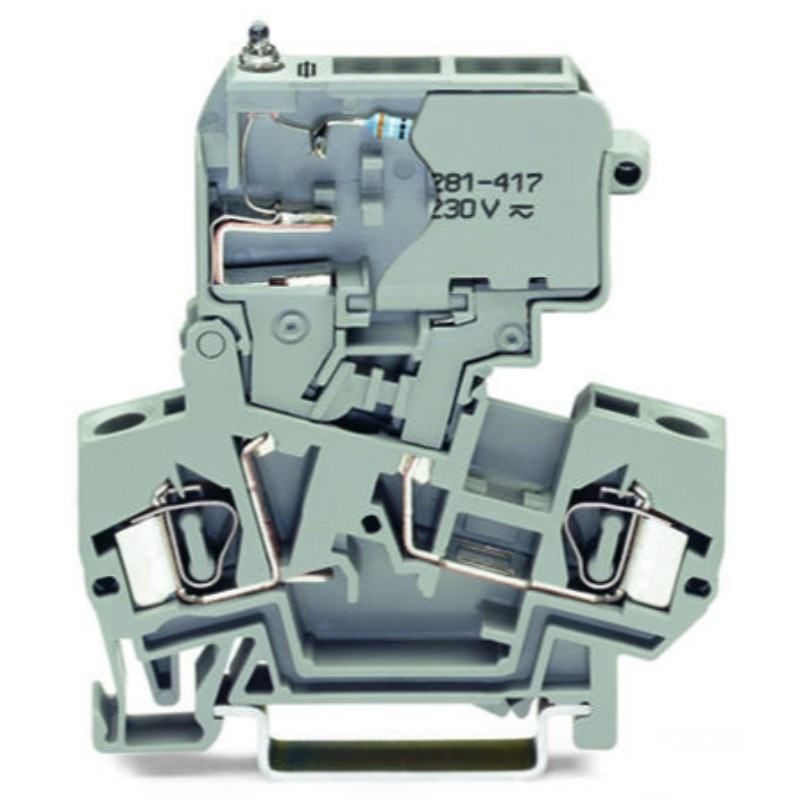

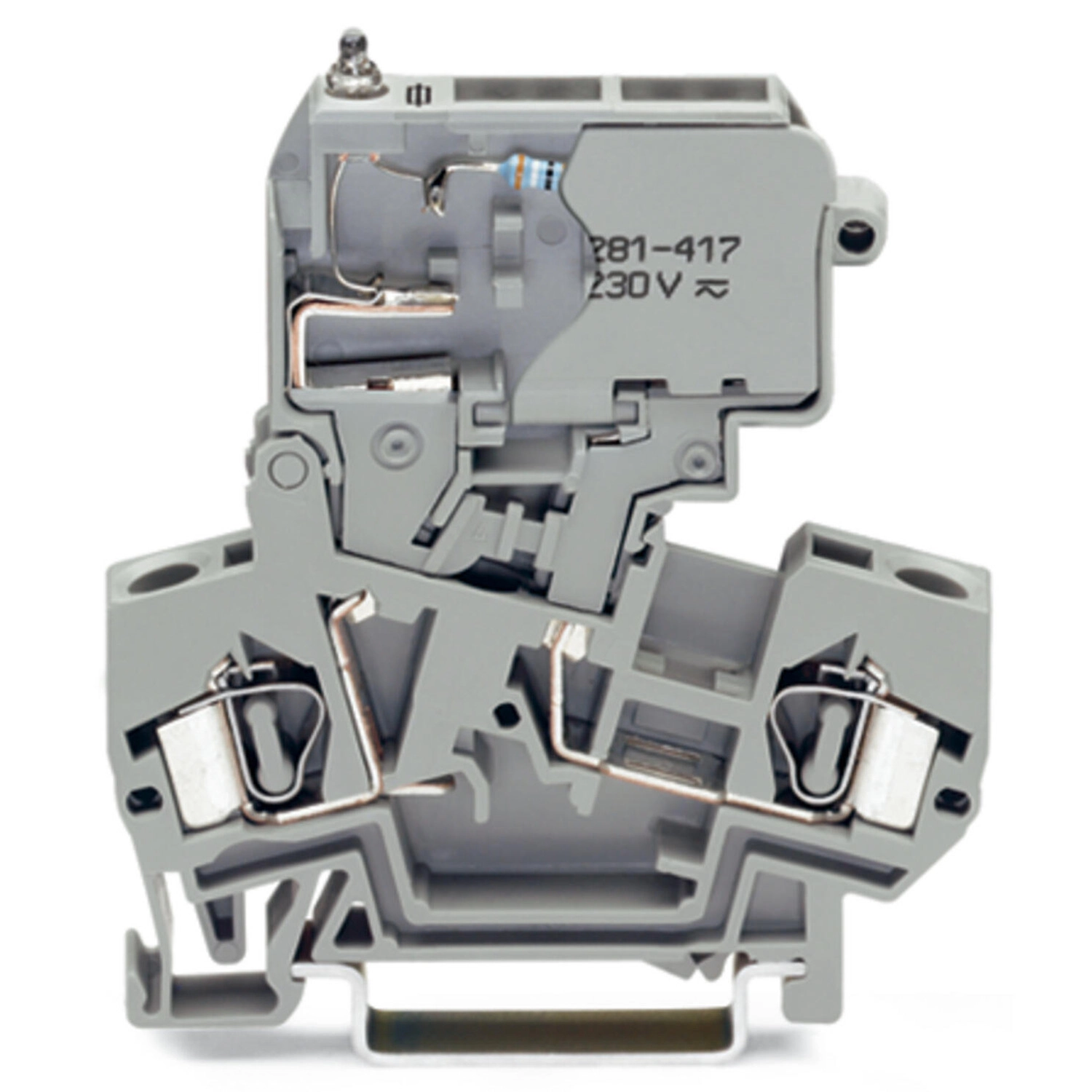

Wago 281-622/281-417 2 vezetékes biztosító-sorkapocs, kifordítható biztosítótartóval, 5 x 30 mm miniatűr biztosíték (metrikus), biztosíték állapotvisszajelzés neonlámpával, 230 V, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 4 mm², CAGE CLAMP®, szürke
RRP:5 522 Ft/db
5 397 Ft/db
TOP ÁR
5 db azonnal, raktáron!
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
4 716 Ft/db
nettó 3 713 Ft/db
5 db azonnal szállítható, nagyobb mennyiség egyedi rendelésre.
Rendeld meg -n belül és átadjuk a futárnak!
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Biztosító-sorkapocs, 281-es sorozat, kezelőszerszámos működtetés. A Wago 281-622/281-417 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–10 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². 2 csatlakozási pont. Megfelelő megoldás minden vezetékezési feladathoz. Biztonságos és gyors szerelés. Kezelőszerszámos működtetés.
A Wago 281-622/281-417 neonjelzős, kifordítható biztosítós sorkapocs szürke kivitelben. Kifordítható tartója 5 × 30 mm méretű biztosítóbetéthez készült. A biztosíték kiolvadását 230 V-os neonlámpa jelzi. CAGE CLAMP bekötéséhez 9–10 mm csupaszolási hossz tartozik; a rézvezetők tartománya 0,08–4 mm².
Villamos adatok és feltételeik
| IEC/EN 60947-7-3; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 10 A |
|---|---|
| IEC/EN 60947-7-3; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| Biztosítóbetét mérete | 5 × 30 mm |
| Biztosítékkiolvadás jelzése | Neonlámpával; 230 V |
| Villamos névleges adatok feltétele | A névleges villamos paramétereket a biztosítóbetét és a kiolvadásjelzés határozza meg. |
| Biztosítóbetét alakja | Hengeres |
| Biztosítékaljzat | Kifordítható |
| Szivárgó áram kiolvadt biztosítéknál; neonlámpa | Kisebb mint 0,4 mA |
Vezetékek és csatlakozás
| Összes csatlakozási pont száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Szintek száma | 1 |
| Névleges keresztmetszet a megnevezésben | 4 mm² |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium kizárólag a külön megadott feltételekkel |
| Tömör rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Felső bekötés |
Alumíniumvezetők külön feltételei
| Tömör alumíniumvezető feltétele | Legfeljebb 4 mm² / 12 AWG; WAGO Alu-Plus 249-130 érintkezőpasztával. |
|---|---|
| Alumíniumvezető előkészítése CAGE CLAMP esetén | Először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal helyezd az Alu-Plus pasztával feltöltött kapocspontba. A pasztát csatlakoztatás előtt az alumíniumvezető teljes felületére is felviheted. |
| Alu-Plus; oxidréteg | Az összeszorításkor eltávolítja az oxidréteget, és megakadályozza a kapocspont újbóli oxidációját. |
| Alu-Plus; korrózió | Megakadályozza az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül, és hosszú távú korrózióvédelmet nyújt. |
| Alumíniumvezető csökkent vezetőképességéhez tartozó általános áramadatok | 2,5 mm²: 16 A; 4 mm²: 22 A. Ezek az alumíniumvezetőre vonatkozó adatok; a termék és a beépített alkatrész saját villamos korlátait nem emelik meg. |
Geometria, anyag és környezet
| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 60 mm / 2,362 inch |
| Mélység a DIN-sín felső élétől | 60 mm / 2,362 inch |
| Kialakítás | Döntött |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,294 MJ |
| Tömeg | 17,7 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Tanúsítványok és nyilatkozatok
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|---|
| CSA | CSA Group; C22.2; 1505034 |
| KEMA/KEUR; első tanúsítvány | DEKRA Certification B.V.; EN 60947; NTR NL-7135 |
| KEMA/KEUR; második tanúsítvány | DEKRA Certification B.V.; EN 60947; 2160584.31 |
| UL | Underwriters Laboratories Inc.; UL 1059; 20190731-E45172 |
| ABS | American Bureau of Shipping; 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
Szükséges kiegészítők
| 281-309 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
|---|---|
| 281-311 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 281-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetőhöz; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5–4 mm² sorkapcsokhoz alkalmas; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 210-254 | egymáshoz kapcsoláshoz; retesz többszörös összekötéshez; 1 m hosszú; átlátszó |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Szerelés és kezelés
| Vezeték bekötési feltétele | A tömör vagy finom elemi szálas rézvezetőt 9–10 mm hosszan csupaszítsd; a 0,08–4 mm² / 28–12 AWG tartományhoz CAGE CLAMP csatlakozás és működtetőszerszám tartozik. |
|---|---|
| Biztosítékcsere; nyitás | Csere előtt fordítsd a biztosítéktartót reteszelt nyitott helyzetbe. A fedél kinyitásakor a biztosíték egyik vége automatikusan kiemelkedik a tartóból. |
| Biztosítékcsere; kivétel és behelyezés | Vedd ki kézzel a biztosítékot. Helyezd be az új biztosítékot, majd pattintsd vissza a fedelet. |
| Több biztosított áramkör közösítése | Az áram szigetelt, dugaszolható áthidalókon keresztül osztható el több biztosítékkal védett áramkörre. |
| Feszültségmérés; zárt tartó | A bemeneti vagy kimeneti feszültség zárt biztosítéktartó mellett, feszültség alatt vizsgálható. |
| Átvezetés ellenőrzése | Az átvezetést nyitott biztosítéktartóval, feszültségmentes állapotban ellenőrizd. |
| Bemeneti feszültség vizsgálati helye | Az áramvezető sín vizsgálónyílásán keresztül; 280-404 vizsgálóadapterrel vagy 281-407 vizsgálódugóval. |
| Kimeneti feszültség vizsgálati helye | A különálló vizsgálónyíláson keresztül. |
| Árammérés vizsgálati helye | Az áthidalónyílás és a különálló vizsgálónyílás között. |
| Szerelvénysor lezárása | A 8 mm széles biztosítós vagy leválasztó sorkapcsok egymás mellé szerelhetők. A szerelvény végén, illetve ha a következő elem nem biztosítós vagy leválasztó sorkapocs, használj véglapot vagy elválasztólapot. |
Alkalmazási feltételek
| Érintésvédelem | A biztosítéktartó minden helyzetében biztosított. |
|---|---|
| Függőleges szerelés | A biztosítéktartó biztonságosan nyitva marad. |
| Csoportos összekapcsolás | Több biztosítéktartó reteszelt kapcsolattal összekapcsolható; a gyártói példa 8 mm széles sorkapcsokat mutat. |
| Biztosítéktartó felirata | A tartó a biztosíték méretének megfelelő jelöléssel készül. |
| Biztosítéktartó jelölése | Két jelölőnyílás az egyedi WMB Multi jelölőkhöz; a bemutatott példa 8 mm széles sorkapocs. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen színű ez a változat?
Szürke.
Milyen szigetelőanyagból készült?
Poliamidból (PA66), UL94 V0 gyúlékonysági osztállyal.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
281-622/281-417
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
17,63 g/db
Cikkszám
4045454197094
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 281-622/281-417 2 vezetékes biztosító-sorkapocs, kifordítható biztosítótartóval, 5×30 mm miniatűr biztosíték (metrikus), biztosíték állapotvisszajelzés neonlámpával, 230 V, DIN 35×15 és DIN 35×7,5 sínhez, 4 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 281-622/281-417 |
| GTIN / EAN | 4045454197094 |
| Terméktípus | Neonjelzős, kifordítható biztosítós sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-3; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 10 A |
|---|---|
| IEC/EN 60947-7-3; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| Biztosítóbetét mérete | 5 × 30 mm |
| Biztosítékkiolvadás jelzése | Neonlámpával; 230 V |
| Villamos névleges adatok feltétele | A névleges villamos paramétereket a biztosítóbetét és a kiolvadásjelzés határozza meg. |
| Biztosítóbetét alakja | Hengeres |
| Biztosítékaljzat | Kifordítható |
| Szivárgó áram kiolvadt biztosítéknál; neonlámpa | Kisebb mint 0,4 mA |
Vezetékek és csatlakozás
| Összes csatlakozási pont száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Szintek száma | 1 |
| Névleges keresztmetszet a megnevezésben | 4 mm² |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium kizárólag a külön megadott feltételekkel |
| Tömör rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Felső bekötés |
Alumíniumvezetők külön feltételei
| Tömör alumíniumvezető feltétele | Legfeljebb 4 mm² / 12 AWG; WAGO Alu-Plus 249-130 érintkezőpasztával. |
|---|---|
| Alumíniumvezető előkészítése CAGE CLAMP esetén | Először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal helyezd az Alu-Plus pasztával feltöltött kapocspontba. A pasztát csatlakoztatás előtt az alumíniumvezető teljes felületére is felviheted. |
| Alu-Plus; oxidréteg | Az összeszorításkor eltávolítja az oxidréteget, és megakadályozza a kapocspont újbóli oxidációját. |
| Alu-Plus; korrózió | Megakadályozza az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül, és hosszú távú korrózióvédelmet nyújt. |
| Alumíniumvezető csökkent vezetőképességéhez tartozó általános áramadatok | 2,5 mm²: 16 A; 4 mm²: 22 A. Ezek az alumíniumvezetőre vonatkozó adatok; a termék és a beépített alkatrész saját villamos korlátait nem emelik meg. |
Geometria, anyag és környezet
| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 60 mm / 2,362 inch |
| Mélység a DIN-sín felső élétől | 60 mm / 2,362 inch |
| Kialakítás | Döntött |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,294 MJ |
| Tömeg | 17,7 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Tanúsítványok és nyilatkozatok
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|---|
| CSA | CSA Group; C22.2; 1505034 |
| KEMA/KEUR; első tanúsítvány | DEKRA Certification B.V.; EN 60947; NTR NL-7135 |
| KEMA/KEUR; második tanúsítvány | DEKRA Certification B.V.; EN 60947; 2160584.31 |
| UL | Underwriters Laboratories Inc.; UL 1059; 20190731-E45172 |
| ABS | American Bureau of Shipping; 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
Szükséges kiegészítők
| 281-309 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
|---|---|
| 281-311 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 281-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetőhöz; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5–4 mm² sorkapcsokhoz alkalmas; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 210-254 | egymáshoz kapcsoláshoz; retesz többszörös összekötéshez; 1 m hosszú; átlátszó |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Szerelés és kezelés
| Vezeték bekötési feltétele | A tömör vagy finom elemi szálas rézvezetőt 9–10 mm hosszan csupaszítsd; a 0,08–4 mm² / 28–12 AWG tartományhoz CAGE CLAMP csatlakozás és működtetőszerszám tartozik. |
|---|---|
| Biztosítékcsere; nyitás | Csere előtt fordítsd a biztosítéktartót reteszelt nyitott helyzetbe. A fedél kinyitásakor a biztosíték egyik vége automatikusan kiemelkedik a tartóból. |
| Biztosítékcsere; kivétel és behelyezés | Vedd ki kézzel a biztosítékot. Helyezd be az új biztosítékot, majd pattintsd vissza a fedelet. |
| Több biztosított áramkör közösítése | Az áram szigetelt, dugaszolható áthidalókon keresztül osztható el több biztosítékkal védett áramkörre. |
| Feszültségmérés; zárt tartó | A bemeneti vagy kimeneti feszültség zárt biztosítéktartó mellett, feszültség alatt vizsgálható. |
| Átvezetés ellenőrzése | Az átvezetést nyitott biztosítéktartóval, feszültségmentes állapotban ellenőrizd. |
| Bemeneti feszültség vizsgálati helye | Az áramvezető sín vizsgálónyílásán keresztül; 280-404 vizsgálóadapterrel vagy 281-407 vizsgálódugóval. |
| Kimeneti feszültség vizsgálati helye | A különálló vizsgálónyíláson keresztül. |
| Árammérés vizsgálati helye | Az áthidalónyílás és a különálló vizsgálónyílás között. |
| Szerelvénysor lezárása | A 8 mm széles biztosítós vagy leválasztó sorkapcsok egymás mellé szerelhetők. A szerelvény végén, illetve ha a következő elem nem biztosítós vagy leválasztó sorkapocs, használj véglapot vagy elválasztólapot. |
Alkalmazási feltételek
| Érintésvédelem | A biztosítéktartó minden helyzetében biztosított. |
|---|---|
| Függőleges szerelés | A biztosítéktartó biztonságosan nyitva marad. |
| Csoportos összekapcsolás | Több biztosítéktartó reteszelt kapcsolattal összekapcsolható; a gyártói példa 8 mm széles sorkapcsokat mutat. |
| Biztosítéktartó felirata | A tartó a biztosíték méretének megfelelő jelöléssel készül. |
| Biztosítéktartó jelölése | Két jelölőnyílás az egyedi WMB Multi jelölőkhöz; a bemutatott példa 8 mm széles sorkapocs. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369095000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-16 |
| eCl@ss 9.0 | 27-14-11-16 |
| ETIM 9.0 | EC000899 |
| ETIM 10.0 | EC000899 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 281-622/281-417 2 vezetékes biztosító-sorkapocs, kifordítható biztosítótartóval, 5×30 mm miniatűr biztosíték (metrikus), biztosíték állapotvisszajelzés neonlámpával, 230 V, DIN 35×15 és DIN 35×7,5 sínhez, 4 mm², CAGE CLAMP®… használati útmutató
Vezetékek feltételei
| Összes csatlakozási pont száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Szintek száma | 1 |
| Névleges keresztmetszet a megnevezésben | 4 mm² |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium kizárólag a külön megadott feltételekkel |
| Tömör rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Felső bekötés |
Alumíniumvezetők külön feltételei
| Tömör alumíniumvezető feltétele | Legfeljebb 4 mm² / 12 AWG; WAGO Alu-Plus 249-130 érintkezőpasztával. |
|---|---|
| Alumíniumvezető előkészítése CAGE CLAMP esetén | Először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal helyezd az Alu-Plus pasztával feltöltött kapocspontba. A pasztát csatlakoztatás előtt az alumíniumvezető teljes felületére is felviheted. |
| Alu-Plus; oxidréteg | Az összeszorításkor eltávolítja az oxidréteget, és megakadályozza a kapocspont újbóli oxidációját. |
| Alu-Plus; korrózió | Megakadályozza az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül, és hosszú távú korrózióvédelmet nyújt. |
| Alumíniumvezető csökkent vezetőképességéhez tartozó általános áramadatok | 2,5 mm²: 16 A; 4 mm²: 22 A. Ezek az alumíniumvezetőre vonatkozó adatok; a termék és a beépített alkatrész saját villamos korlátait nem emelik meg. |
Biztosítóbetét és villamos feltételek
| IEC/EN 60947-7-3; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 10 A |
|---|---|
| IEC/EN 60947-7-3; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| Biztosítóbetét mérete | 5 × 30 mm |
| Biztosítékkiolvadás jelzése | Neonlámpával; 230 V |
| Villamos névleges adatok feltétele | A névleges villamos paramétereket a biztosítóbetét és a kiolvadásjelzés határozza meg. |
| Biztosítóbetét alakja | Hengeres |
| Biztosítékaljzat | Kifordítható |
| Szivárgó áram kiolvadt biztosítéknál; neonlámpa | Kisebb mint 0,4 mA |
Kezelés
| Vezeték bekötési feltétele | A tömör vagy finom elemi szálas rézvezetőt 9–10 mm hosszan csupaszítsd; a 0,08–4 mm² / 28–12 AWG tartományhoz CAGE CLAMP csatlakozás és működtetőszerszám tartozik. |
|---|---|
| Biztosítékcsere; nyitás | Csere előtt fordítsd a biztosítéktartót reteszelt nyitott helyzetbe. A fedél kinyitásakor a biztosíték egyik vége automatikusan kiemelkedik a tartóból. |
| Biztosítékcsere; kivétel és behelyezés | Vedd ki kézzel a biztosítékot. Helyezd be az új biztosítékot, majd pattintsd vissza a fedelet. |
| Több biztosított áramkör közösítése | Az áram szigetelt, dugaszolható áthidalókon keresztül osztható el több biztosítékkal védett áramkörre. |
| Feszültségmérés; zárt tartó | A bemeneti vagy kimeneti feszültség zárt biztosítéktartó mellett, feszültség alatt vizsgálható. |
| Átvezetés ellenőrzése | Az átvezetést nyitott biztosítéktartóval, feszültségmentes állapotban ellenőrizd. |
| Bemeneti feszültség vizsgálati helye | Az áramvezető sín vizsgálónyílásán keresztül; 280-404 vizsgálóadapterrel vagy 281-407 vizsgálódugóval. |
| Kimeneti feszültség vizsgálati helye | A különálló vizsgálónyíláson keresztül. |
| Árammérés vizsgálati helye | Az áthidalónyílás és a különálló vizsgálónyílás között. |
| Szerelvénysor lezárása | A 8 mm széles biztosítós vagy leválasztó sorkapcsok egymás mellé szerelhetők. A szerelvény végén, illetve ha a következő elem nem biztosítós vagy leválasztó sorkapocs, használj véglapot vagy elválasztólapot. |
Alkalmazási feltételek
| Érintésvédelem | A biztosítéktartó minden helyzetében biztosított. |
|---|---|
| Függőleges szerelés | A biztosítéktartó biztonságosan nyitva marad. |
| Csoportos összekapcsolás | Több biztosítéktartó reteszelt kapcsolattal összekapcsolható; a gyártói példa 8 mm széles sorkapcsokat mutat. |
| Biztosítéktartó felirata | A tartó a biztosíték méretének megfelelő jelöléssel készül. |
| Biztosítéktartó jelölése | Két jelölőnyílás az egyedi WMB Multi jelölőkhöz; a bemutatott példa 8 mm széles sorkapocs. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
