Wago 281-511 biztosítómodul kihúzható füllel, 5 × 20 mm és 5 × 25 mm miniatűr biztosítékokhoz, kiolvadásjelzés nélkül, 6 mm széles, szürke
RRP:1 193 Ft/db
1 110 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
982 Ft/db
nettó 773 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

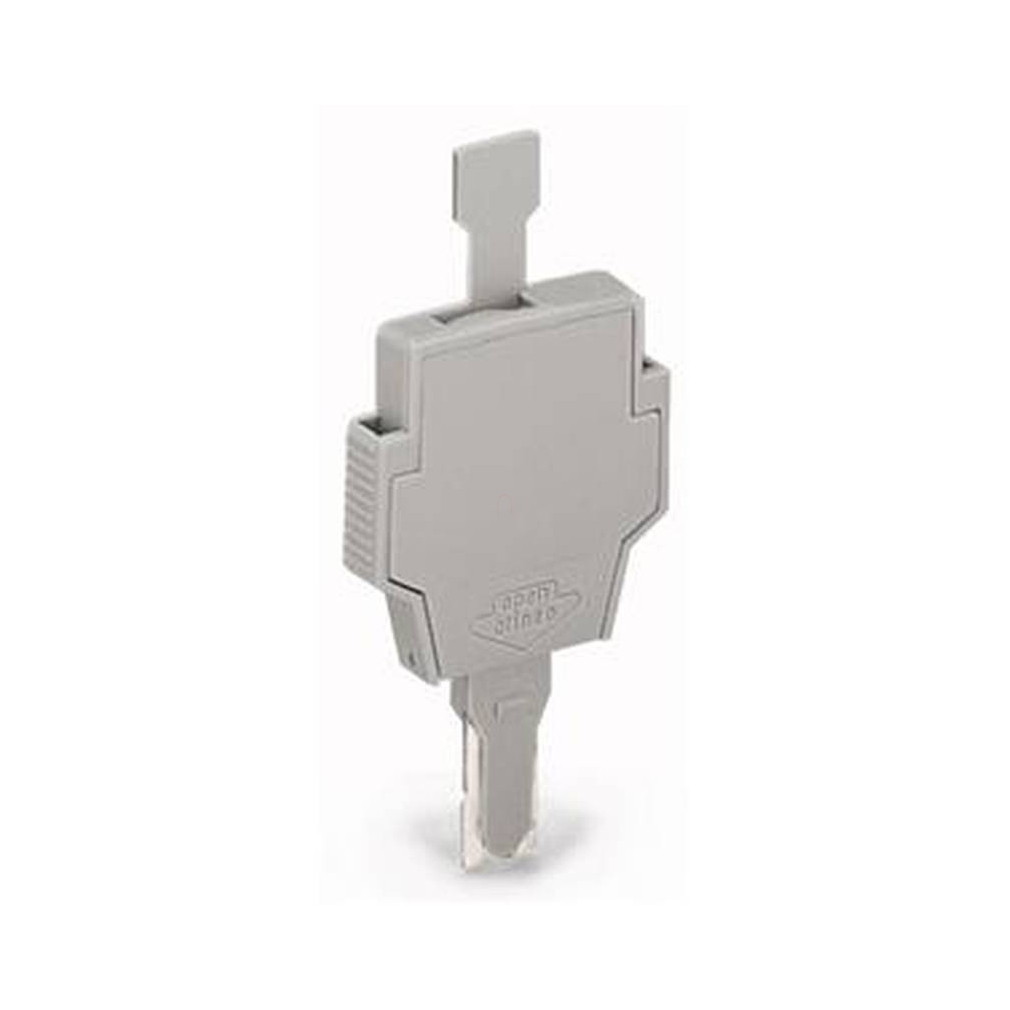

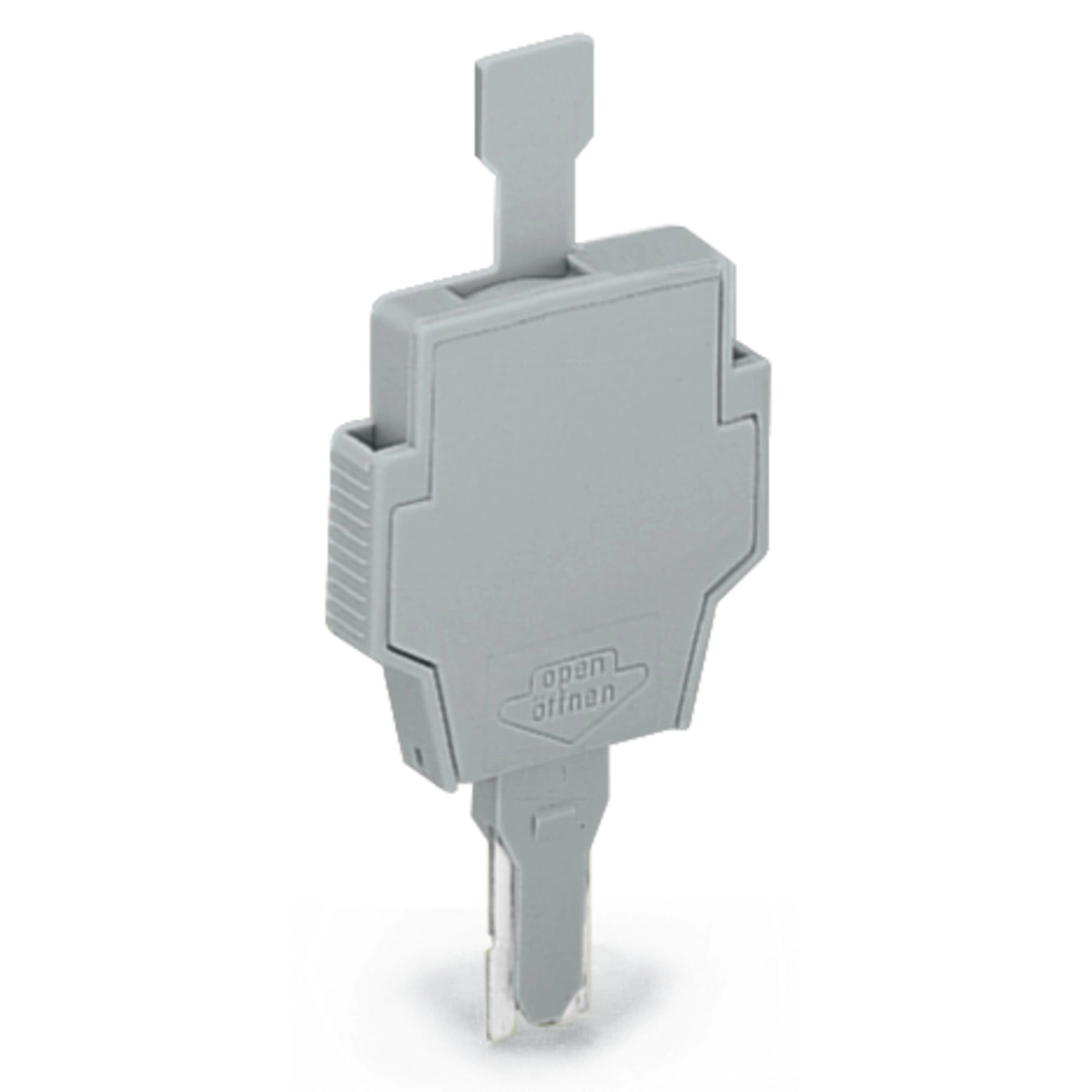

281 sorozatú biztosítómodul, szürke. A 281-511 cikkszámú biztosítómodul gördülékeny villamos szerelést tesz lehetővé.
A Wago 281-511 kihúzható biztosítómodul szürke kivitelben. A kihúzható füllel kialakított, 6 mm széles modul 5 × 20 mm és 5 × 25 mm biztosítóbetéthez használható. A névleges villamos paramétereket a biztosítóbetét határozza meg.
Villamos adatok és feltételeik
| Névleges feszültség; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V |
|---|---|
| Névleges áram | 6,3 A |
| Biztosítóbetét mérete | 5 × 20 mm és 5 × 25 mm |
| Biztosítékkiolvadás jelzése | Nincs |
| Villamos névleges adatok feltétele | A névleges villamos paramétereket a biztosítóbetét határozza meg. |
| Biztosítóbetét alakja | Hengeres |
Biztosítóbetét vesztesége és hőmérséklete
| Biztosítóbetét kiválasztása | A biztosítóbetét maximális veszteségi teljesítménye nem haladhatja meg az alkalmazásra megadott értéket. |
|---|---|
| Veszteségi vizsgálat feltétele | 23 °C; IEC/EN 60947-7-3 / VDE 0611-6 |
| Beépítéshez kötött ellenőrzés | A sorkapocs hőmérséklet-emelkedését az alkalmazásnak és a beépítésnek megfelelően ellenőrizni kell. |
| Magasabb környezeti hőmérséklet | Bizonyos alkalmazásoknál a névleges áram szükség szerinti csökkentését igényli; további adatok a gyártóktól kérhetők. |
Geometria, anyag és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,077 MJ |
| Tömeg | 6,1 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Tanúsítványok és nyilatkozatok
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|---|
| CCA | DEKRA Certification B.V.; EN 60947; 2160584.53 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; NTR NL-7135 |
| ABS | American Bureau of Shipping; 24-0152298-PDA |
| CSA | CSA Group; C22.2; 1505034 |
| UL | Underwriters Laboratories Inc.; UL 1059; 20170731-E45172 |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004419.000 |
| ABS; EN 60947 | American Bureau of Shipping; EN 60947; 24-0152298-PDA |
Opcionális kiegészítők
| 281-503 | Rövidzár áthidaló; biztosítéktartóhoz; ezüstszínű |
|---|---|
| 2009-114 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 794-4615 | WMB-jelölőkártya; kártyaként; feliratozott; F1, ..., F10 (10x); nyújtható 4 mm-től 4,2 mm-ig; Függőleges jelölés; bepattintható típus; fehér |
| 794-4616 | WMB-jelölőkártya; kártyaként; feliratozott; F11, ..., F20 (10x); nyújtható 4 mm-től 4,2 mm-ig; Függőleges jelölés; bepattintható típus; fehér |
| 794-4617 | WMB-jelölőkártya; kártyaként; feliratozott; F21, ..., F30 (10x); nyújtható 4 mm-től 4,2 mm-ig; Függőleges jelölés; bepattintható típus; fehér |
| 794-4618 | WMB-jelölőkártya; kártyaként; feliratozott; F31, ..., F40 (10x); nyújtható 4 mm-től 4,2 mm-ig; Függőleges jelölés; bepattintható típus; fehér |
| 794-4619 | WMB-jelölőkártya; kártyaként; feliratozott; F41, ..., F50 (10x); nyújtható 4 mm-től 4,2 mm-ig; Függőleges jelölés; bepattintható típus; fehér |
| 793-4501/000-014 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; barna |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 280-531 | Emeletes sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; kék/szürke |
| 280-514 | Emeletes sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke/szürke |
| 280-528 | Emeletes sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke/szürke |
| 280-532 | Emeletes sorkapocs; további áthidalási pontok az alsó szinten; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; kék/szürke |
| 280-891 | Emeletes sorkapocs; további áthidalási pontok az alsó szinten; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke/szürke |
| 280-510 | Háromemeletes sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; zöld-sárga/kék/szürke |
| 280-889 | Háromemeletes sorkapocs; további áthidalási pontok az alsó szinten; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke/szürke/szürke |
| 281-917 | 2 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 4 mm²; CAGE CLAMP®; 4,00 mm²; kék |
| 281-916 | 2 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 4 mm²; CAGE CLAMP®; 4,00 mm²; szürke |
| 281-610 | 3 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 4 mm²; CAGE CLAMP®; 4,00 mm²; szürke |
| 281-656 | 4 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 4 mm²; CAGE CLAMP®; 4,00 mm²; szürke |
Szerelés és kezelés
| Biztosítékcsere; eltávolító személy | A biztosítómodult a szervizelő szakember távolíthatja el. |
|---|---|
| Biztosítékcsere; elkülönítés | Biztosítékcserekor a biztosítómodul teljesen le van választva a dugaszolható alapkapocsról, távol a feszültség alatt álló részektől. |
| Előkészített csere | A biztosíték előkészített készenléti modullal gyorsan cserélhető. |
Alkalmazási feltételek
| Funkció és huzalozás | A működési és huzalozási szint elkülönül, további szerelés és vezetékezés nélkül. |
|---|---|
| Eltávolított modul | Eltávolításakor nem áll fenn a feszültség alatt álló részekkel érintkezés veszélye; az áramkört más személy véletlenül sem tudja zárni. |
| Azonosítás | A felső jelölőnyílásnál a dugaszolható alapkapcsok azonosíthatók. |
| Vizsgálati lehetőség | Két vizsgálónyílás érintkezési lehetőséggel. |
| Leválasztódugóként használat | Rövidrezáró elemmel kombinálva. |
| Szomszédos nullavezetős áramkör gyártói helytakarékos példája | Ha a nullavezetős áramkör közvetlenül a biztosítómodul mellett van, 5 mm széles sorkapocs használható, amelyet a 6 mm-es modul lefed. A bemutatott példa 5 mm / 0,197 inch széles, véglappal ellátott dugaszolható alapkapocs; nyitott csatlakozóoldal a bal oldalon. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen színű ez a változat?
Szürke.
Milyen szigetelőanyagból készült?
Poliamidból (PA66), UL94 V0 gyúlékonysági osztállyal.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
281-511
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
6,15 g/db
Cikkszám
4050821032540
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 281-511 biztosítómodul kihúzható füllel, 5 × 20 mm és 5 × 25 mm miniatűr biztosítékokhoz, kiolvadásjelzés nélkül, 6 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 281-511 |
| GTIN / EAN | 4050821032540 |
| Terméktípus | Kihúzható biztosítómodul |
Villamos adatok és feltételeik
| Névleges feszültség; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V |
|---|---|
| Névleges áram | 6,3 A |
| Biztosítóbetét mérete | 5 × 20 mm és 5 × 25 mm |
| Biztosítékkiolvadás jelzése | Nincs |
| Villamos névleges adatok feltétele | A névleges villamos paramétereket a biztosítóbetét határozza meg. |
| Biztosítóbetét alakja | Hengeres |
Biztosítóbetét vesztesége és hőmérséklete
| Biztosítóbetét kiválasztása | A biztosítóbetét maximális veszteségi teljesítménye nem haladhatja meg az alkalmazásra megadott értéket. |
|---|---|
| Veszteségi vizsgálat feltétele | 23 °C; IEC/EN 60947-7-3 / VDE 0611-6 |
| Beépítéshez kötött ellenőrzés | A sorkapocs hőmérséklet-emelkedését az alkalmazásnak és a beépítésnek megfelelően ellenőrizni kell. |
| Magasabb környezeti hőmérséklet | Bizonyos alkalmazásoknál a névleges áram szükség szerinti csökkentését igényli; további adatok a gyártóktól kérhetők. |
Geometria, anyag és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,077 MJ |
| Tömeg | 6,1 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Tanúsítványok és nyilatkozatok
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|---|
| CCA | DEKRA Certification B.V.; EN 60947; 2160584.53 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; NTR NL-7135 |
| ABS | American Bureau of Shipping; 24-0152298-PDA |
| CSA | CSA Group; C22.2; 1505034 |
| UL | Underwriters Laboratories Inc.; UL 1059; 20170731-E45172 |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004419.000 |
| ABS; EN 60947 | American Bureau of Shipping; EN 60947; 24-0152298-PDA |
Opcionális kiegészítők
| 281-503 | Rövidzár áthidaló; biztosítéktartóhoz; ezüstszínű |
|---|---|
| 2009-114 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 794-4615 | WMB-jelölőkártya; kártyaként; feliratozott; F1, ..., F10 (10x); nyújtható 4 mm-től 4,2 mm-ig; Függőleges jelölés; bepattintható típus; fehér |
| 794-4616 | WMB-jelölőkártya; kártyaként; feliratozott; F11, ..., F20 (10x); nyújtható 4 mm-től 4,2 mm-ig; Függőleges jelölés; bepattintható típus; fehér |
| 794-4617 | WMB-jelölőkártya; kártyaként; feliratozott; F21, ..., F30 (10x); nyújtható 4 mm-től 4,2 mm-ig; Függőleges jelölés; bepattintható típus; fehér |
| 794-4618 | WMB-jelölőkártya; kártyaként; feliratozott; F31, ..., F40 (10x); nyújtható 4 mm-től 4,2 mm-ig; Függőleges jelölés; bepattintható típus; fehér |
| 794-4619 | WMB-jelölőkártya; kártyaként; feliratozott; F41, ..., F50 (10x); nyújtható 4 mm-től 4,2 mm-ig; Függőleges jelölés; bepattintható típus; fehér |
| 793-4501/000-014 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; barna |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 280-531 | Emeletes sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; kék/szürke |
| 280-514 | Emeletes sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke/szürke |
| 280-528 | Emeletes sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke/szürke |
| 280-532 | Emeletes sorkapocs; további áthidalási pontok az alsó szinten; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; kék/szürke |
| 280-891 | Emeletes sorkapocs; további áthidalási pontok az alsó szinten; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke/szürke |
| 280-510 | Háromemeletes sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; zöld-sárga/kék/szürke |
| 280-889 | Háromemeletes sorkapocs; további áthidalási pontok az alsó szinten; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke/szürke/szürke |
| 281-917 | 2 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 4 mm²; CAGE CLAMP®; 4,00 mm²; kék |
| 281-916 | 2 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 4 mm²; CAGE CLAMP®; 4,00 mm²; szürke |
| 281-610 | 3 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 4 mm²; CAGE CLAMP®; 4,00 mm²; szürke |
| 281-656 | 4 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 4 mm²; CAGE CLAMP®; 4,00 mm²; szürke |
Szerelés és kezelés
| Biztosítékcsere; eltávolító személy | A biztosítómodult a szervizelő szakember távolíthatja el. |
|---|---|
| Biztosítékcsere; elkülönítés | Biztosítékcserekor a biztosítómodul teljesen le van választva a dugaszolható alapkapocsról, távol a feszültség alatt álló részektől. |
| Előkészített csere | A biztosíték előkészített készenléti modullal gyorsan cserélhető. |
Alkalmazási feltételek
| Funkció és huzalozás | A működési és huzalozási szint elkülönül, további szerelés és vezetékezés nélkül. |
|---|---|
| Eltávolított modul | Eltávolításakor nem áll fenn a feszültség alatt álló részekkel érintkezés veszélye; az áramkört más személy véletlenül sem tudja zárni. |
| Azonosítás | A felső jelölőnyílásnál a dugaszolható alapkapcsok azonosíthatók. |
| Vizsgálati lehetőség | Két vizsgálónyílás érintkezési lehetőséggel. |
| Leválasztódugóként használat | Rövidrezáró elemmel kombinálva. |
| Szomszédos nullavezetős áramkör gyártói helytakarékos példája | Ha a nullavezetős áramkör közvetlenül a biztosítómodul mellett van, 5 mm széles sorkapocs használható, amelyet a 6 mm-es modul lefed. A bemutatott példa 5 mm / 0,197 inch széles, véglappal ellátott dugaszolható alapkapocs; nyitott csatlakozóoldal a bal oldalon. |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121624 |
|---|---|
| eCl@ss 10.0 | 27-14-11-49 |
| eCl@ss 9.0 | 27-14-11-49 |
| ETIM 9.0 | EC002018 |
| ETIM 8.0 | EC002018 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.11.05. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

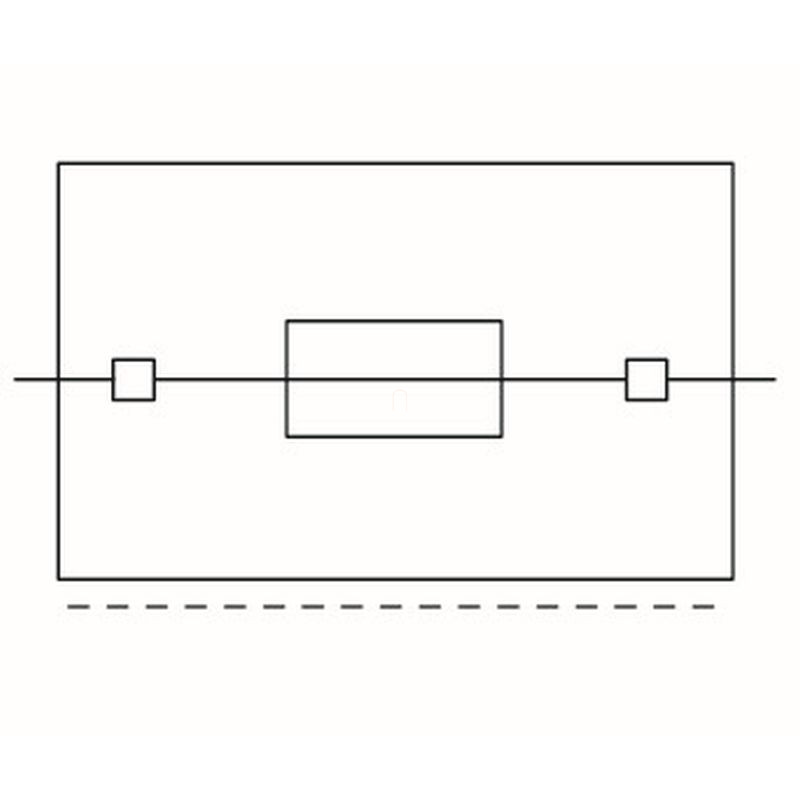

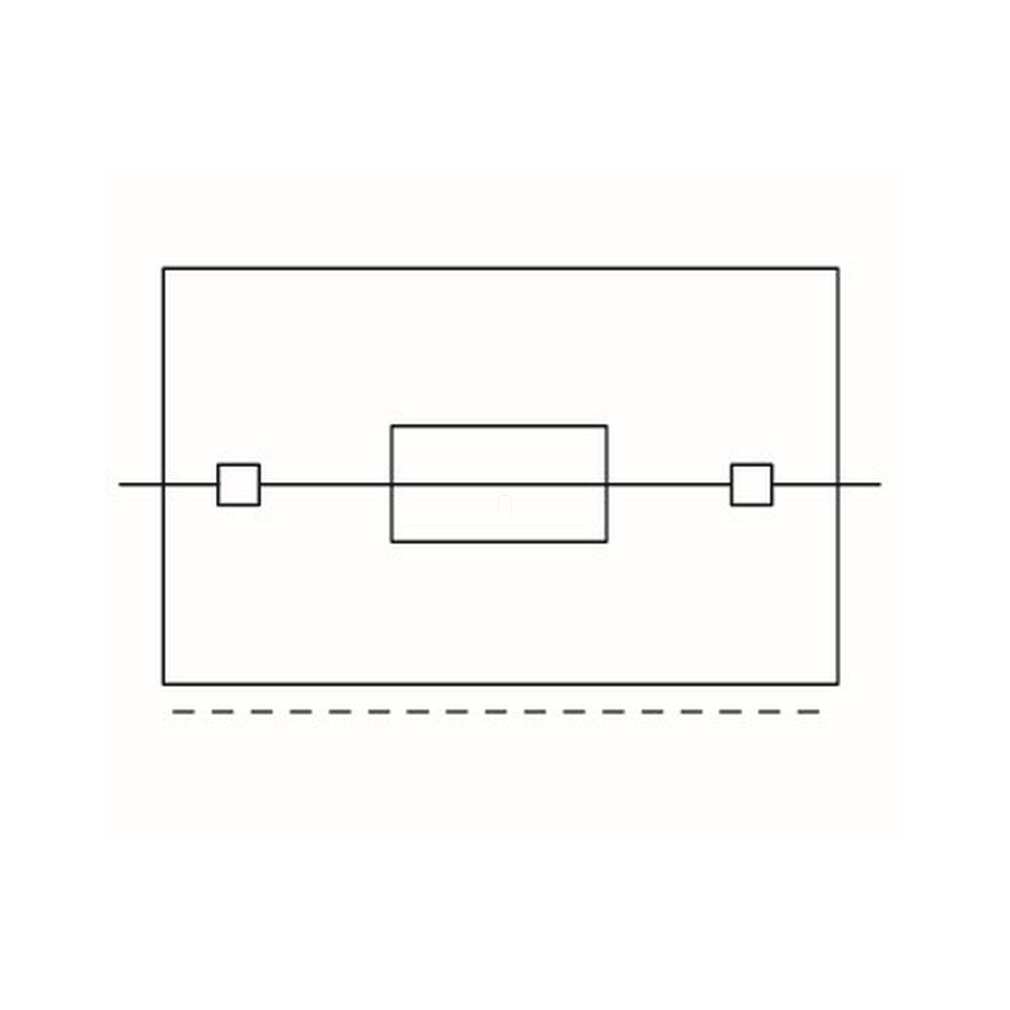

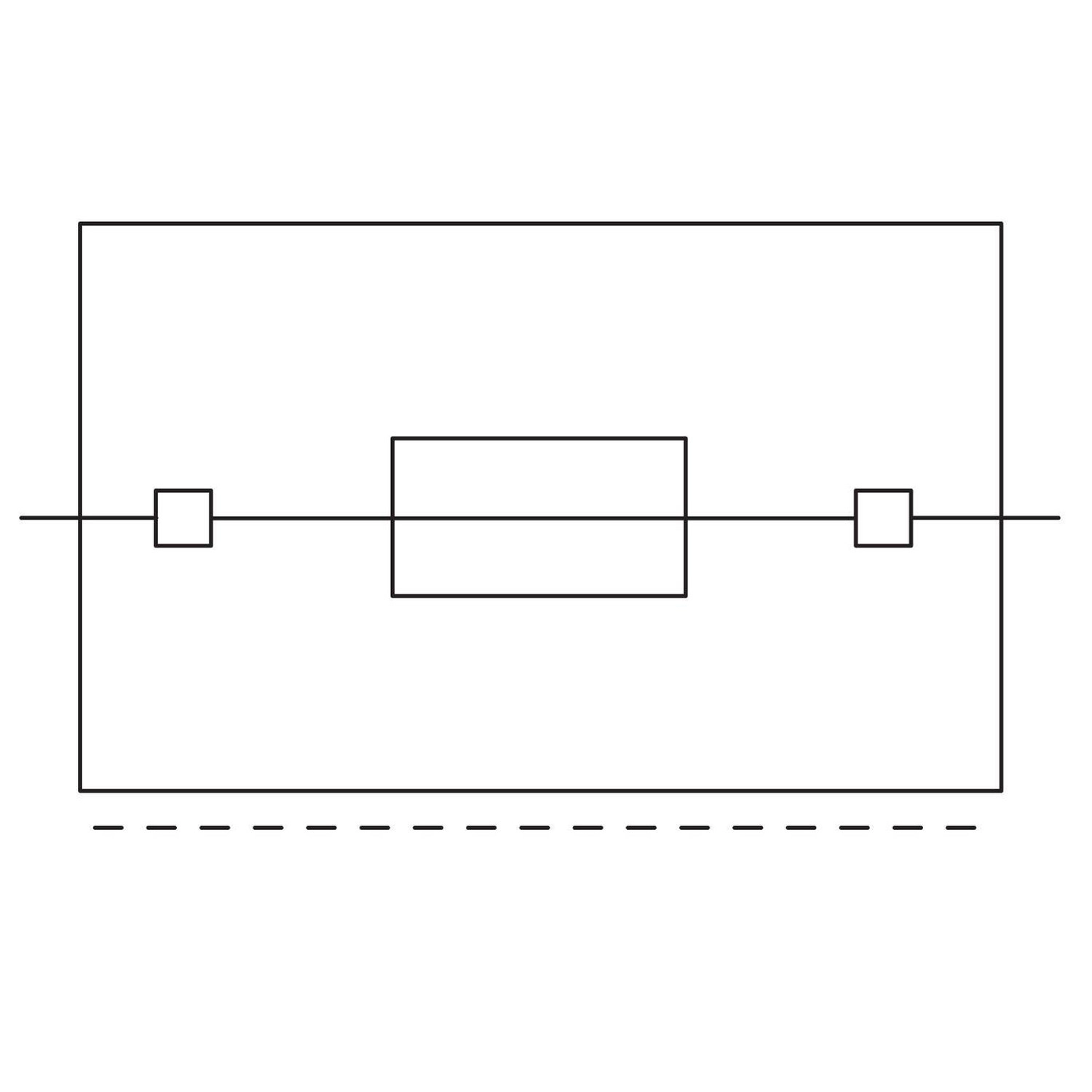

Wago 281-511 biztosítómodul kihúzható füllel, 5 × 20 mm és 5 × 25 mm miniatűr biztosítékokhoz, kiolvadásjelzés nélkül, 6 mm széles, szürke használati útmutató
Biztosítóbetét és villamos feltételek
| Névleges feszültség; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V |
|---|---|
| Névleges áram | 6,3 A |
| Biztosítóbetét mérete | 5 × 20 mm és 5 × 25 mm |
| Biztosítékkiolvadás jelzése | Nincs |
| Villamos névleges adatok feltétele | A névleges villamos paramétereket a biztosítóbetét határozza meg. |
| Biztosítóbetét alakja | Hengeres |
| Biztosítóbetét kiválasztása | A biztosítóbetét maximális veszteségi teljesítménye nem haladhatja meg az alkalmazásra megadott értéket. |
| Veszteségi vizsgálat feltétele | 23 °C; IEC/EN 60947-7-3 / VDE 0611-6 |
| Beépítéshez kötött ellenőrzés | A sorkapocs hőmérséklet-emelkedését az alkalmazásnak és a beépítésnek megfelelően ellenőrizni kell. |
| Magasabb környezeti hőmérséklet | Bizonyos alkalmazásoknál a névleges áram szükség szerinti csökkentését igényli; további adatok a gyártóktól kérhetők. |
Kezelés
| Biztosítékcsere; eltávolító személy | A biztosítómodult a szervizelő szakember távolíthatja el. |
|---|---|
| Biztosítékcsere; elkülönítés | Biztosítékcserekor a biztosítómodul teljesen le van választva a dugaszolható alapkapocsról, távol a feszültség alatt álló részektől. |
| Előkészített csere | A biztosíték előkészített készenléti modullal gyorsan cserélhető. |
Alkalmazási feltételek
| Funkció és huzalozás | A működési és huzalozási szint elkülönül, további szerelés és vezetékezés nélkül. |
|---|---|
| Eltávolított modul | Eltávolításakor nem áll fenn a feszültség alatt álló részekkel érintkezés veszélye; az áramkört más személy véletlenül sem tudja zárni. |
| Azonosítás | A felső jelölőnyílásnál a dugaszolható alapkapcsok azonosíthatók. |
| Vizsgálati lehetőség | Két vizsgálónyílás érintkezési lehetőséggel. |
| Leválasztódugóként használat | Rövidrezáró elemmel kombinálva. |
| Szomszédos nullavezetős áramkör gyártói helytakarékos példája | Ha a nullavezetős áramkör közvetlenül a biztosítómodul mellett van, 5 mm széles sorkapocs használható, amelyet a 6 mm-es modul lefed. A bemutatott példa 5 mm / 0,197 inch széles, véglappal ellátott dugaszolható alapkapocs; nyitott csatlakozóoldal a bal oldalon. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
