Átmenő sorkapocs, 280-as sorozat, fekete. A Wago 280-905 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Bevált, karbantartásmentes CAGE CLAMP® univerzális csatlakozás. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Kompakt méretek. Biztonságos és gyors szerelés.
A Wago 280-905 fekete átmenő sorkapocs két vezető összekötésére, egy potenciálon és egy szinten. CAGE CLAMP® csatlakozása működtetőszerszámmal kezelhető; tömör és finom elemi szálas vezetőből 0,08–2,5 mm² csatlakoztatható. Felső bekötésű, középső jelölésű kivitel. IEC/EN60947-7-1 szerint III/3 feltétellel 800 V, 8 kV és 24 A a névleges értéke; alumíniumvezetőhöz külön paszta- és áramfeltételek tartoznak.
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória /3. szennyezettségi fok | 800 V; 8 kV; 24 A |
|---|---|
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| UL1059; C alkalmazási csoport | 600 V; 20 A; B és D csoporthoz nincs érték megadva. |
| CSA22.2 No.158; C alkalmazási csoport | 600 V; 24 A; B és D csoporthoz nincs érték megadva. |
| Veszteségi teljesítmény pólusonként/potenciálonként | 0,7661 W; az ehhez megadott 24 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok /potenciálok /szintek száma | 2 /1 /1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Csatlakoztatható vezetőanyag | Réz; alumínium a külön megadott feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² /28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² /28–12 AWG |
| 12 AWG megjegyzés | THHN, THWN |
| Csupaszolási hossz | 8–9 mm /0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
| Érvéghüvelyes vezeték feltétele | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméret szükséges. Ez nem a csatlakoztatható keresztmetszet növelését jelenti. |
| Vezető-előkészítés | A CAGE CLAMP minden vezetéktípushoz használható; általánosan nem szükséges érvéghüvelyt krimpelni. A 8–9 mm csupaszolási hossz és az alumínium külön előkészítése ettől még érvényes. |
Méretek, anyag és környezet
| Szélesség | 5 mm /0,197 inch |
|---|---|
| Magasság | 53 mm /2,087 inch |
| Mélység a DIN kalapsín felső részétől | 28 mm /1,102 inch |
| Rögzítés | DIN35-sín; DIN35 ×15 és DIN35 ×7,5 mm |
| Jelölés helye | Középen |
| Szín | Fekete |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,089 MJ |
| Tömeg | 5,3 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek és eltérő megadások
| Áramértékek eltérő feltételei | IEC szerint 24 A; UL C szerint 20 A; CSA C szerint 24 A. Tömör alumíniumvezetőnél 2,5 mm²-hez 16 A tartozik. A feltételek nem felcserélhetők. |
|---|---|
| Érvéghüvelyes feltétel | Kizárólag érvéghüvelyes vezetékre szól az egy mérettel nagyobb sorkapocs követelménye; nem minden vezetőre. A saját 0,08–2,5 mm² tartomány ettől nem bővül. |

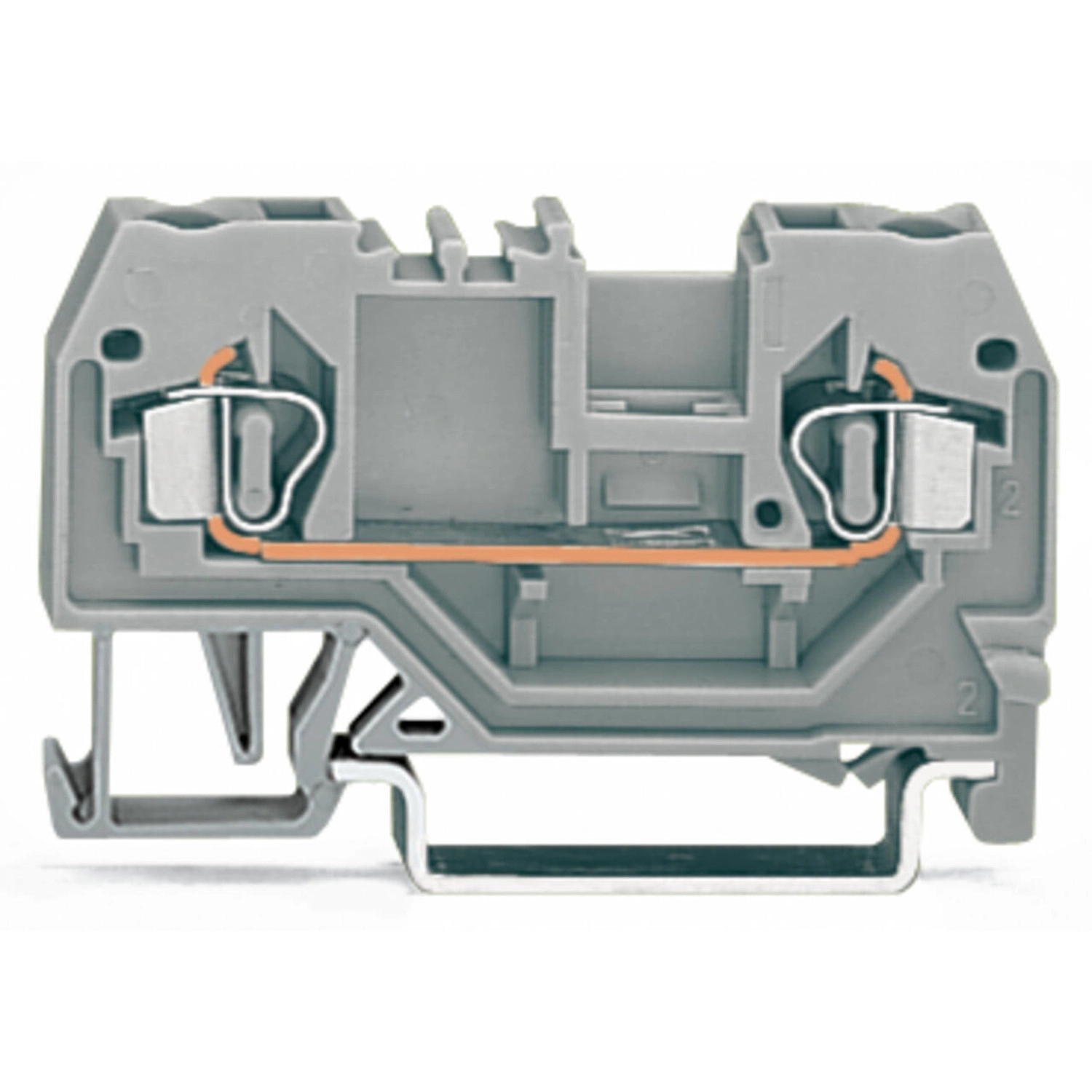

| Szín és szemléltető fotó | A saját változat fekete. A szürke fotó „Az ábrához hasonlóan” megjelölése nem módosítja a színadatot. |

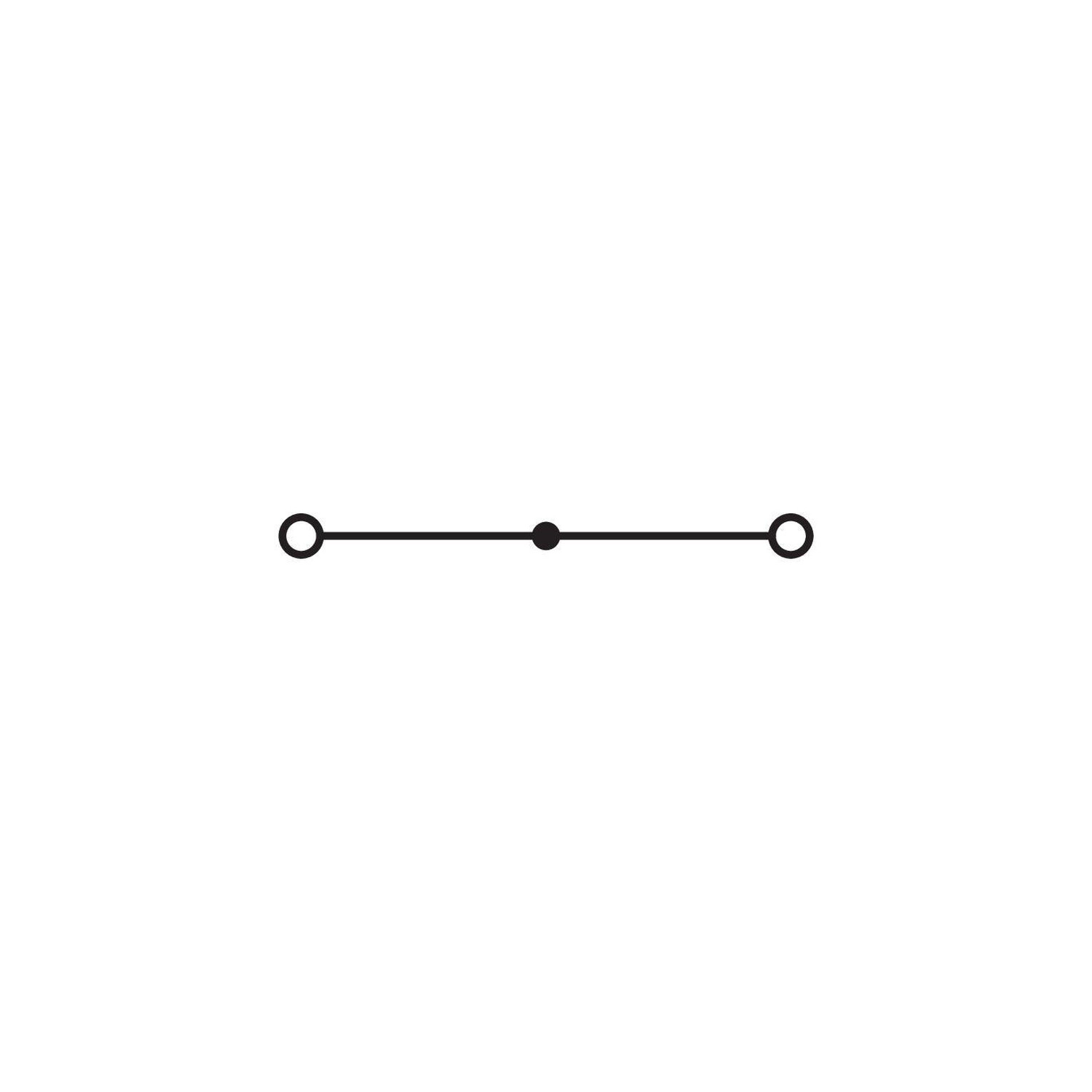

| Kapcsolási vázlat | Két végpont között átmenő összeköttetés egy potenciálon; a középső jelölés nem külön áramkört vagy potenciált jelent. |
| Tartozékok külön paraméterei | A vizsgálódugók, dugaszolható alkatrészek, diódák, LED-ek és áthidalók feszültség-, áram- és keresztmetszetadatai a megnevezett tartozékra vonatkoznak; nem a sorkapocs névleges adatai. |
| Érvéghüvely-lista AWG-megadása | A felsorolt 216-101 0,5 mm² /AWG22 jelölése saját tartozékleírás. A metrikus érték és a feltüntetett AWG külön megőrzött adat, nem a kapocs 12 AWG THHN/THWN megjegyzésének helyettesítése. |
| PEN alkalmazás | Az acél DIN-sínek az EN60947-7-2 (VDE0611, 3. rész) szerinti PEN, azaz egyesített védő- és nullvezető alkalmazáshoz nem alkalmasak; ez nem ennek az átmenő kapocsnak védővezető-funkciója. |
| Dugaszolható vezetékáthidalók családi kompatibilitása | 279: 1,5 mm² /16 AWG; 280/775/780: 2,5 mm² /14 AWG; 281/769/776/777/781/880: 4 mm² /12 AWG. Ezek a felsorolt áthidalócsalád és kapocssorozatok összerendelései. |
| Vezetékáthidaló hosszai és konkrét tartozékok | A családi ismertető 60, 110 és 250 mm hosszúságot, szélességtől függően legfeljebb 60 összeköthető sorkapcsot ad meg. A saját konkrét tartozéklistában a 249-123 ettől külön 180 mm-es változat. |
| Kétvezetékes áthidaló és lánc | 280/775/780 és 281/776/777/781 sorozattal kétvezetékes áthidaló alkalmazható és vezetékközösítő lánc alakítható ki. |
| Áthidalók egyidejű használata | 280/769/775/780/880 és 281/776/777/781 sorozatnál a vezetékáthidaló és a rövidrezáró áthidaló ugyanabba a sorkapocsba egyszerre csatlakoztatható. |
| Figyelmeztető és jelölő tartozék elhelyezése | A figyelmeztető jelölés a működtetőnyílásban helyezhető el. Oldalsó jelöléshez a kétoldalas 209-128 jelölőtartó szerepel; a saját kapocs alapjelölése középső. |
| Tömör vezető eltávolítása | A saját kezelési ábra működtetőszerszám mellett felfelé mutató eltávolítási nyilat mutat, kizárólag tömör vezetékre feliratozva. |
| Érszigetelő stopok saját tartománya | 280-470: tömör 0,08–0,2 mm², finomsodratú 0,14 mm²; 280-471: 0,25–0,5 mm²; 280-472: 0,75–1 mm². A termékcsík 5 elemes kialakítása tartozékjellemző. |
Tanúsítványok és nyilatkozatok
| CSA; C22.2 | 1536071 |
|---|---|
| KEMA/KEUR; EN60947 | 71-154769 |
| UL; UL1059 | 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS; EN60947 | 24-0152298-PDA |
| BV; EN60947 | 07436/G0 BV |
| DNV GL | TAE00001V2 |
Szükséges kiegészítők
| 280-311 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 280-310 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 280-309 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 280-308 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5irányú; szigetelt; szürke |
| 280-422 | Áthidaló; szigetelt; sárga-zöld |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-803/281-420 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-421 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-415 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 10 mm széles; szürke |
| 280-803/281-416 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 10 mm széles; szürke |
| 280-803/281-413 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 24 VDC; 10 mm széles; szürke |
| 280-803/281-414 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 48 VDC; 10 mm széles; szürke |
| 280-803/281-411 | Dugaszolható alkatrész; 2 pólusú; 1N4007 diódával; 10 mm széles; szürke |
| 280-803/281-420 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-421 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-417 | Dugaszolható alkatrész; 2 pólusú; 10 mm széles; szürke |
| 280-803/281-418 | Dugaszolható alkatrész; 2 pólusú; 10 mm széles; szürke |
| 280-803 | Üres dugaszolható modul, saját beép-hez; 10 mm széles; Típus 4; 2 pólusú; szürke |
| 280-418 | Aljzat banándugóhoz; moduláris; megfelelő a 280-as és a 780-as sorozat sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 249-106 | B-típusú banándugó modul; moduláris; 1,50 mm²; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 249-107 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetékhez; szürke |
| 280-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 249-141 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-143 | L-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1.5mm² … 4mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 284-344 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; narancssárga |
| 284-334 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Milyen csatlakozása van?
Működtetőszerszámmal kezelhető CAGE CLAMP®.
Milyen feltétellel csatlakoztatható alumínium?
Tömör alumíniumvezető Alu-Plus pasztával, saját legfeljebb 2,5 mm² keresztmetszettel; 2,5 mm²-nél 16 A árammal.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
fekete
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-905
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5,62 g/db
Cikkszám
4044918391900
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-905 2 vezetékes átmenő sorkapocs, 2,5 mm², CAGE CLAMP, középső jelölés, DIN 35 × 15 és 35 × 7,5, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-905 |
| GTIN / EAN | 4044918391900 |
| Terméktípus | Kétvezetékes átmenő sorkapocs |
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória /3. szennyezettségi fok | 800 V; 8 kV; 24 A |
|---|---|
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| UL1059; C alkalmazási csoport | 600 V; 20 A; B és D csoporthoz nincs érték megadva. |
| CSA22.2 No.158; C alkalmazási csoport | 600 V; 24 A; B és D csoporthoz nincs érték megadva. |
| Veszteségi teljesítmény pólusonként/potenciálonként | 0,7661 W; az ehhez megadott 24 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok /potenciálok /szintek száma | 2 /1 /1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Csatlakoztatható vezetőanyag | Réz; alumínium a külön megadott feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² /28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² /28–12 AWG |
| 12 AWG megjegyzés | THHN, THWN |
| Csupaszolási hossz | 8–9 mm /0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
| Érvéghüvelyes vezeték feltétele | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméret szükséges. Ez nem a csatlakoztatható keresztmetszet növelését jelenti. |
| Vezető-előkészítés | A CAGE CLAMP minden vezetéktípushoz használható; általánosan nem szükséges érvéghüvelyt krimpelni. A 8–9 mm csupaszolási hossz és az alumínium külön előkészítése ettől még érvényes. |
Méretek, anyag és környezet
| Szélesség | 5 mm /0,197 inch |
|---|---|
| Magasság | 53 mm /2,087 inch |
| Mélység a DIN kalapsín felső részétől | 28 mm /1,102 inch |
| Rögzítés | DIN35-sín; DIN35 ×15 és DIN35 ×7,5 mm |
| Jelölés helye | Középen |
| Szín | Fekete |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,089 MJ |
| Tömeg | 5,3 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek és eltérő megadások
| Áramértékek eltérő feltételei | IEC szerint 24 A; UL C szerint 20 A; CSA C szerint 24 A. Tömör alumíniumvezetőnél 2,5 mm²-hez 16 A tartozik. A feltételek nem felcserélhetők. |
|---|---|
| Érvéghüvelyes feltétel | Kizárólag érvéghüvelyes vezetékre szól az egy mérettel nagyobb sorkapocs követelménye; nem minden vezetőre. A saját 0,08–2,5 mm² tartomány ettől nem bővül. |
| Szín és szemléltető fotó | A saját változat fekete. A szürke fotó „Az ábrához hasonlóan” megjelölése nem módosítja a színadatot. |
| Kapcsolási vázlat | Két végpont között átmenő összeköttetés egy potenciálon; a középső jelölés nem külön áramkört vagy potenciált jelent. |
| Tartozékok külön paraméterei | A vizsgálódugók, dugaszolható alkatrészek, diódák, LED-ek és áthidalók feszültség-, áram- és keresztmetszetadatai a megnevezett tartozékra vonatkoznak; nem a sorkapocs névleges adatai. |
| Érvéghüvely-lista AWG-megadása | A felsorolt 216-101 0,5 mm² /AWG22 jelölése saját tartozékleírás. A metrikus érték és a feltüntetett AWG külön megőrzött adat, nem a kapocs 12 AWG THHN/THWN megjegyzésének helyettesítése. |
| PEN alkalmazás | Az acél DIN-sínek az EN60947-7-2 (VDE0611, 3. rész) szerinti PEN, azaz egyesített védő- és nullvezető alkalmazáshoz nem alkalmasak; ez nem ennek az átmenő kapocsnak védővezető-funkciója. |
| Dugaszolható vezetékáthidalók családi kompatibilitása | 279: 1,5 mm² /16 AWG; 280/775/780: 2,5 mm² /14 AWG; 281/769/776/777/781/880: 4 mm² /12 AWG. Ezek a felsorolt áthidalócsalád és kapocssorozatok összerendelései. |
| Vezetékáthidaló hosszai és konkrét tartozékok | A családi ismertető 60, 110 és 250 mm hosszúságot, szélességtől függően legfeljebb 60 összeköthető sorkapcsot ad meg. A saját konkrét tartozéklistában a 249-123 ettől külön 180 mm-es változat. |
| Kétvezetékes áthidaló és lánc | 280/775/780 és 281/776/777/781 sorozattal kétvezetékes áthidaló alkalmazható és vezetékközösítő lánc alakítható ki. |
| Áthidalók egyidejű használata | 280/769/775/780/880 és 281/776/777/781 sorozatnál a vezetékáthidaló és a rövidrezáró áthidaló ugyanabba a sorkapocsba egyszerre csatlakoztatható. |
| Figyelmeztető és jelölő tartozék elhelyezése | A figyelmeztető jelölés a működtetőnyílásban helyezhető el. Oldalsó jelöléshez a kétoldalas 209-128 jelölőtartó szerepel; a saját kapocs alapjelölése középső. |
| Tömör vezető eltávolítása | A saját kezelési ábra működtetőszerszám mellett felfelé mutató eltávolítási nyilat mutat, kizárólag tömör vezetékre feliratozva. |
| Érszigetelő stopok saját tartománya | 280-470: tömör 0,08–0,2 mm², finomsodratú 0,14 mm²; 280-471: 0,25–0,5 mm²; 280-472: 0,75–1 mm². A termékcsík 5 elemes kialakítása tartozékjellemző. |
Tanúsítványok és nyilatkozatok
| CSA; C22.2 | 1536071 |
|---|---|
| KEMA/KEUR; EN60947 | 71-154769 |
| UL; UL1059 | 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS; EN60947 | 24-0152298-PDA |
| BV; EN60947 | 07436/G0 BV |
| DNV GL | TAE00001V2 |
Szükséges kiegészítők
| 280-311 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 280-310 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 280-309 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 280-308 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5irányú; szigetelt; szürke |
| 280-422 | Áthidaló; szigetelt; sárga-zöld |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-803/281-420 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-421 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-415 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 10 mm széles; szürke |
| 280-803/281-416 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 10 mm széles; szürke |
| 280-803/281-413 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 24 VDC; 10 mm széles; szürke |
| 280-803/281-414 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 48 VDC; 10 mm széles; szürke |
| 280-803/281-411 | Dugaszolható alkatrész; 2 pólusú; 1N4007 diódával; 10 mm széles; szürke |
| 280-803/281-420 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-421 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-417 | Dugaszolható alkatrész; 2 pólusú; 10 mm széles; szürke |
| 280-803/281-418 | Dugaszolható alkatrész; 2 pólusú; 10 mm széles; szürke |
| 280-803 | Üres dugaszolható modul, saját beép-hez; 10 mm széles; Típus 4; 2 pólusú; szürke |
| 280-418 | Aljzat banándugóhoz; moduláris; megfelelő a 280-as és a 780-as sorozat sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 249-106 | B-típusú banándugó modul; moduláris; 1,50 mm²; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 249-107 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetékhez; szürke |
| 280-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 249-141 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-143 | L-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1.5mm² … 4mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 284-344 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; narancssárga |
| 284-334 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.31. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-905 2 vezetékes átmenő sorkapocs, 2,5 mm², CAGE CLAMP, középső jelölés, DIN 35 × 15 és 35 × 7,5, fekete használati útmutató
DIN-sínre szerelés
1
Pattintsd a felső bekötésű sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést.
Vezeték csatlakoztatása CAGE CLAMP kapocsba
1
A vezetéket 8–9 mm hosszan csupaszold. A tömör és finom elemi szálas vezető saját tartománya 0,08–2,5 mm² /28–12 AWG; 12 AWG esetén THHN/THWN vezető szerepel.
Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméretet válassz. Ez az érvéghüvelyes vezető külön feltétele; a kapocs 2,5 mm² felső határát nem növeli.
Tömör alumíniumvezeték előkészítése
Tömör alumíniumvezetőt csak WAGO Alu-Plus érintkezőpasztával csatlakoztass. A saját kapocs felső határa 2,5 mm²; ennél az alumíniumvezetékhez 16 A tartozik. Az általános 4 mm² /22 A családadat ezt a határt nem bővíti.
1
Töltsd meg a kapocspontot 249-130 Alu-Plus érintkezőpasztával.
2
Pengével tisztítsd meg az alumíniumvezető felületét, majd azonnal csatlakoztasd a pasztával megtöltött kapocspontba.
Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető az érintkezőpaszta.
Tömör vezeték eltávolítása
1
A működtetőszerszámmal nyisd a CAGE CLAMP kapcsot, majd felfelé húzd ki a tömör vezetéket.
Közösítés és vizsgálat
1
A rövidrezáró, lépcsőzetes vagy fésűs áthidalót nyomd lefelé, amíg teljesen be nem helyezkedik.
2
A vizsgálódugó-modult közvetlenül az áramvezető sín áthidalónyílásába dugaszold.
Figyelmeztető jelölés
A figyelmeztető jelölést a működtetőnyílásba helyezd. A WMB jelölőrendszer a sorkapcsok jelölésére, a 209-128 kétoldalas jelölőtartó az oldalsó jelöléshez szerepel.
Alkalmazási feltételek
| Áramértékek eltérő feltételei | IEC szerint 24 A; UL C szerint 20 A; CSA C szerint 24 A. Tömör alumíniumvezetőnél 2,5 mm²-hez 16 A tartozik. A feltételek nem felcserélhetők. |
|---|---|
| Érvéghüvelyes feltétel | Kizárólag érvéghüvelyes vezetékre szól az egy mérettel nagyobb sorkapocs követelménye; nem minden vezetőre. A saját 0,08–2,5 mm² tartomány ettől nem bővül. |
| Szín és szemléltető fotó | A saját változat fekete. A szürke fotó „Az ábrához hasonlóan” megjelölése nem módosítja a színadatot. |
| Kapcsolási vázlat | Két végpont között átmenő összeköttetés egy potenciálon; a középső jelölés nem külön áramkört vagy potenciált jelent. |
| Tartozékok külön paraméterei | A vizsgálódugók, dugaszolható alkatrészek, diódák, LED-ek és áthidalók feszültség-, áram- és keresztmetszetadatai a megnevezett tartozékra vonatkoznak; nem a sorkapocs névleges adatai. |
| Érvéghüvely-lista AWG-megadása | A felsorolt 216-101 0,5 mm² /AWG22 jelölése saját tartozékleírás. A metrikus érték és a feltüntetett AWG külön megőrzött adat, nem a kapocs 12 AWG THHN/THWN megjegyzésének helyettesítése. |
| PEN alkalmazás | Az acél DIN-sínek az EN60947-7-2 (VDE0611, 3. rész) szerinti PEN, azaz egyesített védő- és nullvezető alkalmazáshoz nem alkalmasak; ez nem ennek az átmenő kapocsnak védővezető-funkciója. |
| Dugaszolható vezetékáthidalók családi kompatibilitása | 279: 1,5 mm² /16 AWG; 280/775/780: 2,5 mm² /14 AWG; 281/769/776/777/781/880: 4 mm² /12 AWG. Ezek a felsorolt áthidalócsalád és kapocssorozatok összerendelései. |
| Vezetékáthidaló hosszai és konkrét tartozékok | A családi ismertető 60, 110 és 250 mm hosszúságot, szélességtől függően legfeljebb 60 összeköthető sorkapcsot ad meg. A saját konkrét tartozéklistában a 249-123 ettől külön 180 mm-es változat. |
| Kétvezetékes áthidaló és lánc | 280/775/780 és 281/776/777/781 sorozattal kétvezetékes áthidaló alkalmazható és vezetékközösítő lánc alakítható ki. |
| Áthidalók egyidejű használata | 280/769/775/780/880 és 281/776/777/781 sorozatnál a vezetékáthidaló és a rövidrezáró áthidaló ugyanabba a sorkapocsba egyszerre csatlakoztatható. |
| Figyelmeztető és jelölő tartozék elhelyezése | A figyelmeztető jelölés a működtetőnyílásban helyezhető el. Oldalsó jelöléshez a kétoldalas 209-128 jelölőtartó szerepel; a saját kapocs alapjelölése középső. |
| Tömör vezető eltávolítása | A saját kezelési ábra működtetőszerszám mellett felfelé mutató eltávolítási nyilat mutat, kizárólag tömör vezetékre feliratozva. |
| Érszigetelő stopok saját tartománya | 280-470: tömör 0,08–0,2 mm², finomsodratú 0,14 mm²; 280-471: 0,25–0,5 mm²; 280-472: 0,75–1 mm². A termékcsík 5 elemes kialakítása tartozékjellemző. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
