Wago 280-837 4 vezetékes földelősorkapocs, 2,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga
RRP:2 551 Ft/db
2 374 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 101 Ft/db
nettó 1 654 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

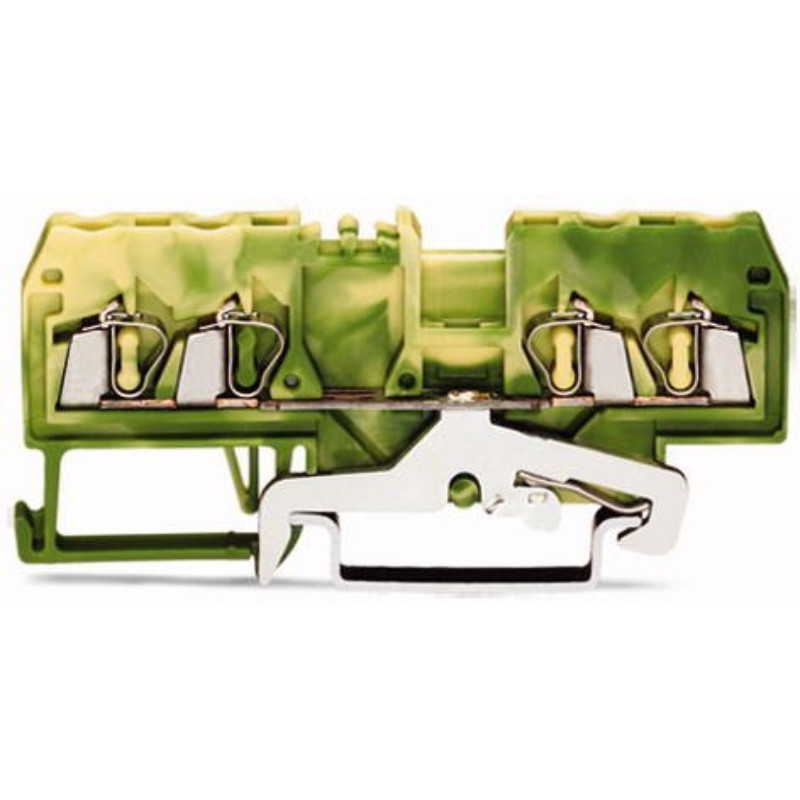

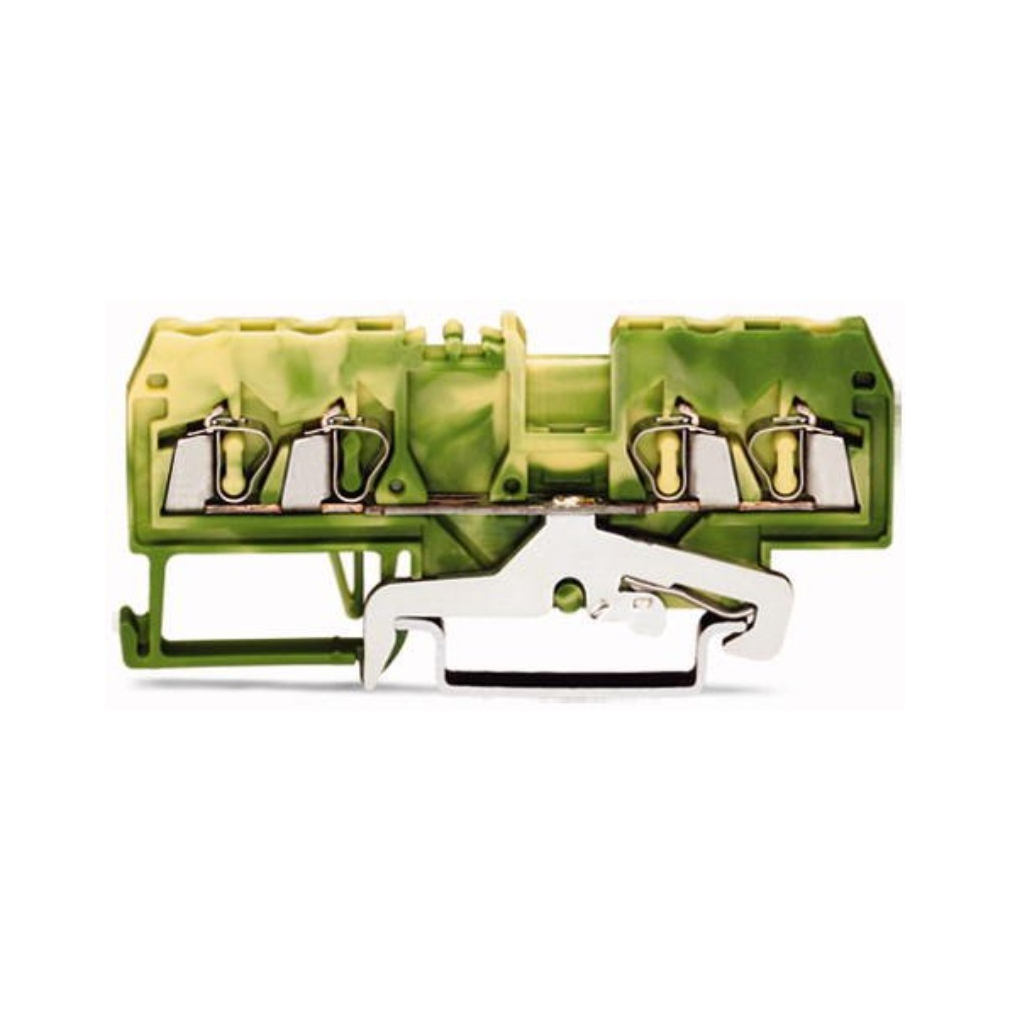

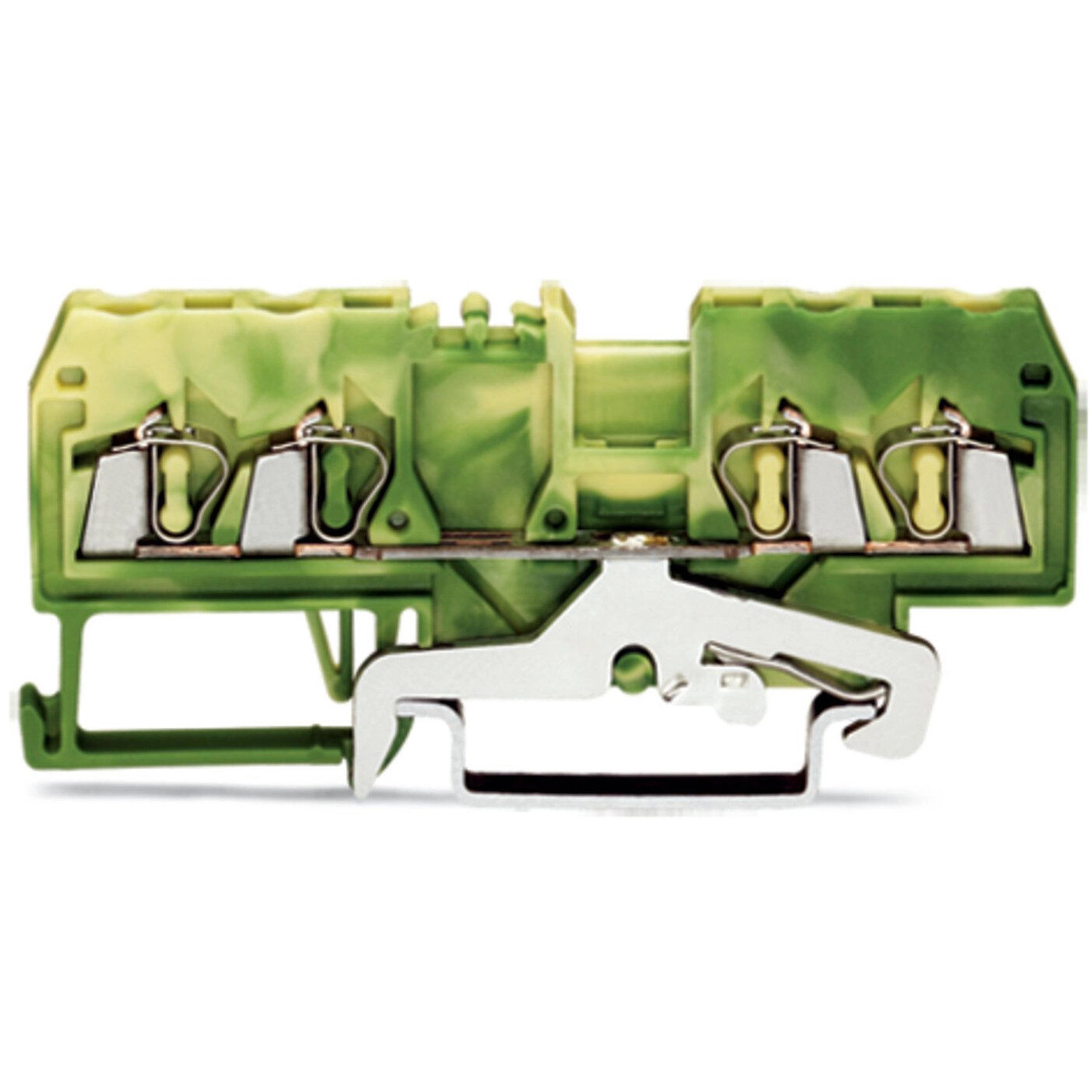

Földelősorkapocs, 280-as sorozat, zöld-sárga. A Wago 280-837 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Bevált és karbantartásmentes megoldás: az univerzális CAGE CLAMP® csatlakozás. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Szerelésre kész, azonnal használható. Megfelelő megoldás minden vezetékezési feladathoz.
A Wago 280-837 zöld-sárga négyvezetékes földelő sorkapocs CAGE CLAMP csatlakozással készül. A beépített rögzítőláb a vezetők és a DIN-sín között közvetlen villamos kapcsolatot hoz létre.
Villamos adatok és feltételeik
| IEC/EN 60947-7-2; III/3, III/2 és II/2 | A névleges feszültség-, impulzusfeszültség- és árammezők mindhárom kategóriában – jelűek. |
|---|
Vezetékek és csatlakozás
| Névleges keresztmetszet | 2,5 mm² |
|---|---|
| Csatlakozási pontok száma | 4 |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
| Vezető anyaga | Réz; alumínium az Alu-Plus feltételeivel |
| Vezetékátmérő megjegyzése | 12 AWG: THHN, THWN |
Geometria, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 75 mm / 2,953 inch |
| Mélység a DIN-sín felső élétől | 28 mm / 1,102 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,128 MJ |
| Tömeg | 12,9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Kialakítás | Vízszintes típus |
| Jelölési szint | Középső jelölés |

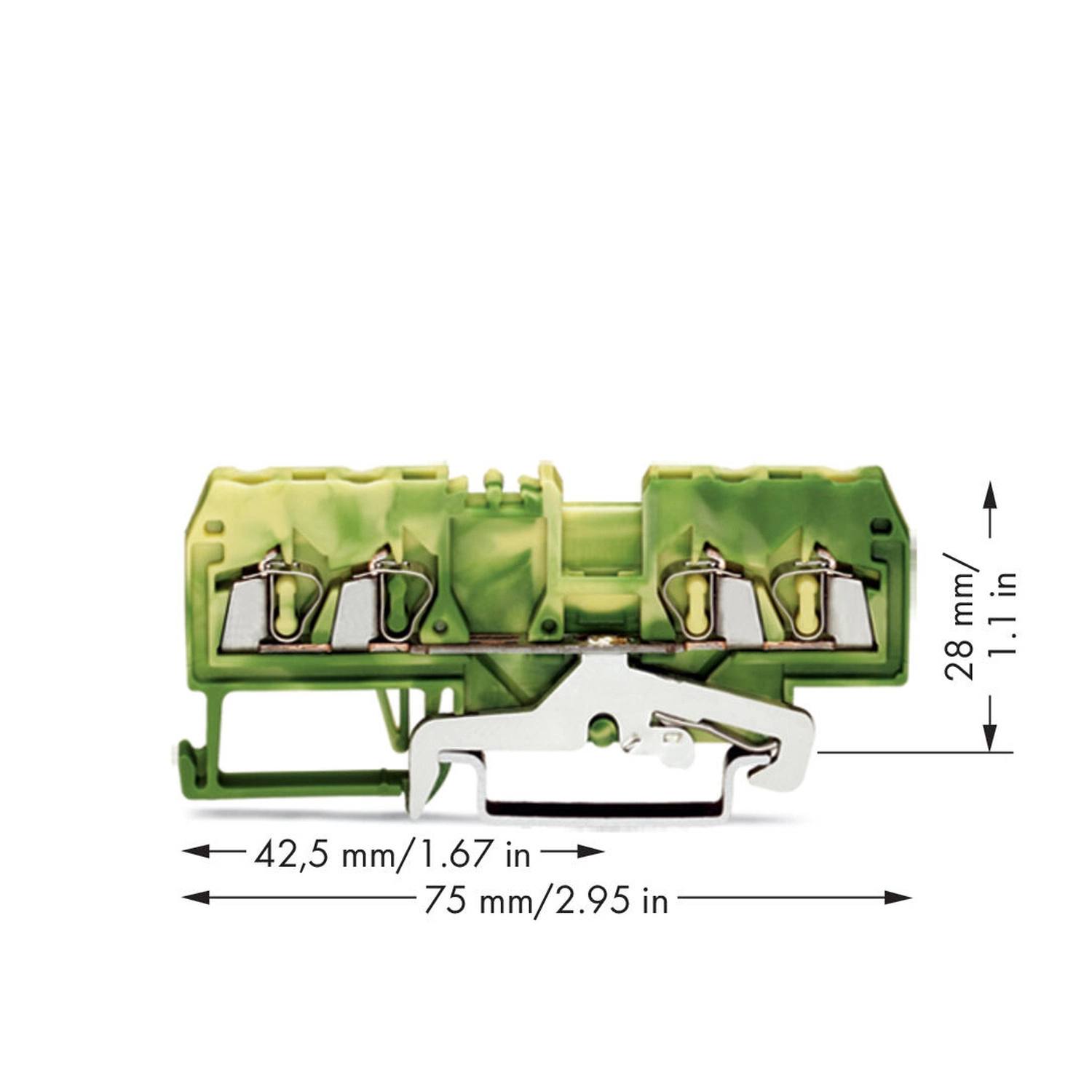

| Méretábra méretei | 75 mm / 2,95 inch teljes vízszintes méret; 42,5 mm / 1,67 inch részméret; 28 mm / 1,1 inch függőlegesen |
| Földelési kapcsolat | A beépített rögzítőláb közvetlen villamos és mechanikai kapcsolatot létesít a vezetők és a DIN-sín között. |

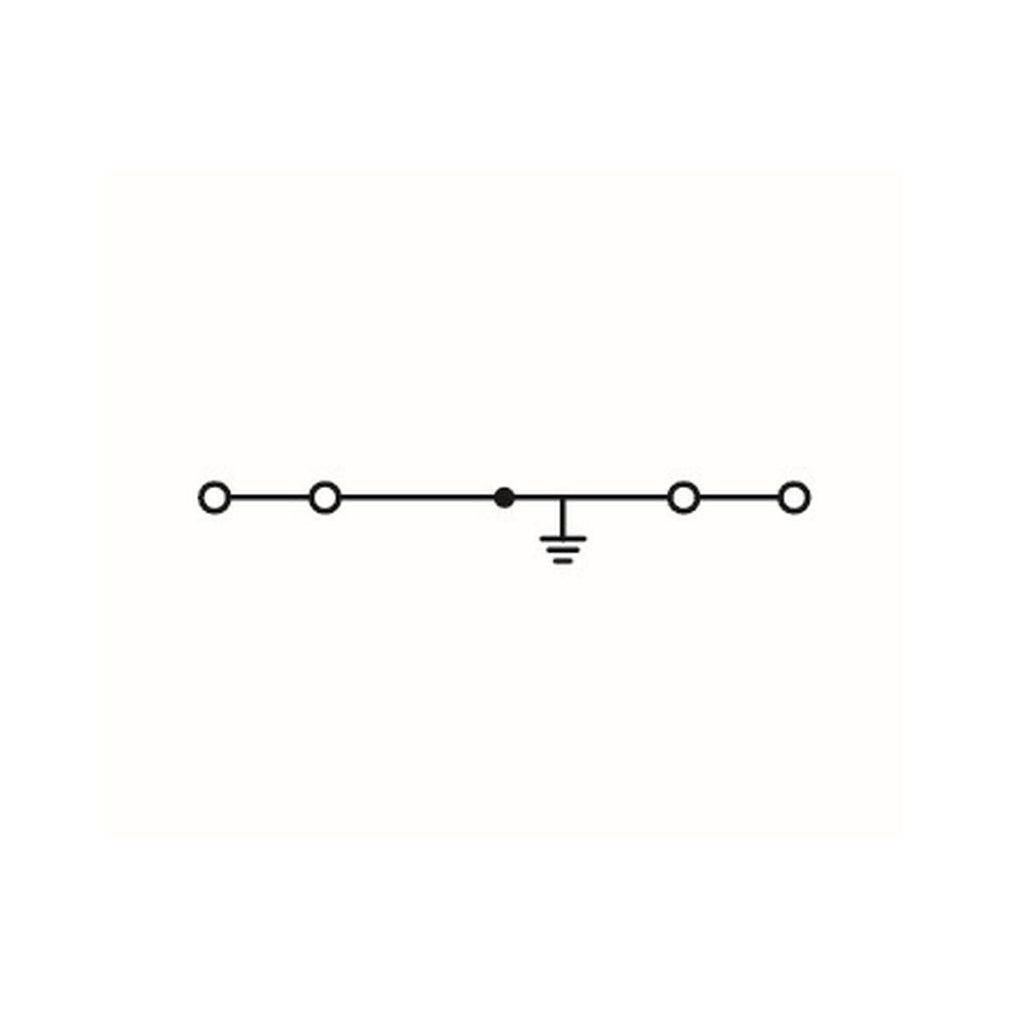

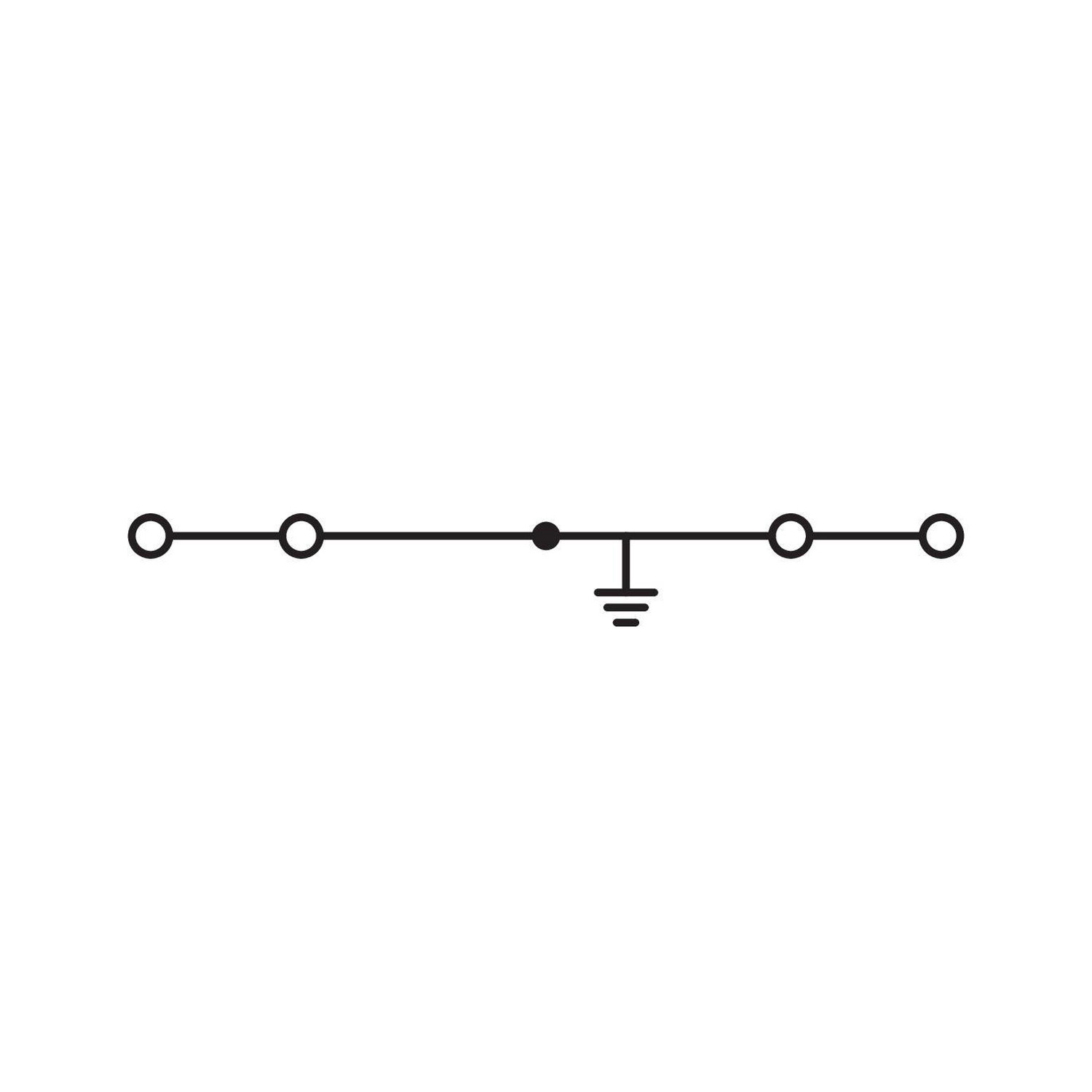

| Kapcsolási rajz | Négy csatlakozási végpont közös vezetővonallal és földelési jellel. |
Alumíniumvezeték-feltételek
| Alumínium vezeték előkészítése | Tömör alumínium vezetékhez WAGO Alu-Plus érintkezőpasztát (249-130) kell használni. CAGE CLAMP csatlakozásnál először pengével tisztítsd meg az alumínium vezetéket, majd azonnal helyezd az Alu-Plus pasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető a paszta. |
|---|---|
| Alu-Plus hatásai | Összeszorításkor eltávolítja az oxidréteget; megakadályozza a kapocspont újbóli oxidálódását, valamint az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül; hosszú távú korrózióvédelmet nyújt. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 2157201.01 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 1536071 |
| UL | UL International Germany GmbH UL 1059 E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 20-HG1941090-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/F0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-335 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 280-334 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 280-315 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 280-314 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-422 | Áthidaló; szigetelt; sárga-zöld |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-103 | Vezetékközösítő lánc; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-418 | Aljzat banándugóhoz; moduláris; megfelelő a 280-as és a 780-as sorozat sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 249-106 | B-típusú banándugó modul; moduláris; 1,50 mm²; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 249-107 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; szürke |
| 280-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 249-141 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-143 | L-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-102 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 249-130 | Alu-Plus érintkezőpaszta tömör alumínium vezetékhez. |
Kezelés és alkalmazás
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| PE sínkapcsolat | A DIN-sínre pattintott földelő sorkapocs automatikusan közvetlen villamos kapcsolatot létesít a sínnel. |
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használd a működtetőszerszámot. |
| Tömör vezeték eltávolítása | A tömör vezeték eltávolításához a kapocspontot működtetőszerszámmal nyisd meg. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| PE és átmenő sorkapocs közösítése | Rövidrezáró áthidalóval csak egy irányban, a sorkapocs hátsó oldalán keresztül végezhető. A WAGO a szükséges sorkapocsjelölésen felül sárga-zöld rövidrezáró áthidaló használatát javasolja. |
| Lépcsőzetes és fésűs áthidalók | Az áthidalókat nyomd lefelé, amíg teljesen a helyükre nem kerülnek. |
| Dugaszolható vezetékáthidaló sorozattartománya | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880: 4 mm² / 12 AWG. Ezek az áthidalórendszer megnevezett sorozatai, külön tartományokkal. |
| Vezetékáthidaló-lánc | Kétvezetékes áthidalóval a 280/775/780 és 281/776/777/781 sorozatoknál alakítható ki. |
| Vezeték- és rövidrezáró áthidaló együttes használata | A 280/769/775/780/880 és 281/776/777/781 sorozatoknál a vezetékáthidaló és a rövidrezáró áthidaló egyszerre csatlakoztatható ugyanabba a sorkapocsba. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|---|
| CAS-szám | 7439-92-1 |
| REACH jelöltlistás anyag | Ólom |
| SCIP bejelentési szám – Ausztria | 837e6bb5-453d-42a3-a091-2bce9e202f31 |
| SCIP bejelentési szám – Belgium | 6dc24749-7db7-4a67-a90d-99df01cbd910 |
| SCIP bejelentési szám – Bulgária | 28446658-4e03-49f1-86c5-9044166b5ca2 |
| SCIP bejelentési szám – Csehország | a6fc81cb-c306-48ab-a3a2-61d856bc5450 |
| SCIP bejelentési szám – Dánia | af00d988-5ad8-43a2-a0bd-2f55bf005fe3 |
| SCIP bejelentési szám – Finnország | b838548b-27f4-432e-995d-d6f010ddc054 |
| SCIP bejelentési szám – Franciaország | f8624fab-28b1-4e5c-884b-281889e245b6 |
| SCIP bejelentési szám – Németország | 6b0e7913-f1f6-4653-a250-30db25b5f00f |
| SCIP bejelentési szám – Magyarország | fd0a1981-92f6-4956-b0c0-4e68d5a0b824 |
| SCIP bejelentési szám – Olaszország | 0a2e426f-fe6d-4c6d-9e2c-87aece3b0782 |
| SCIP bejelentési szám – Hollandia | a174c4d2-000e-4f7e-8a30-e51b04f3a2ef |
| SCIP bejelentési szám – Lengyelország | 1b17d4fc-4891-4ede-9f5e-785666f7b66c |
| SCIP bejelentési szám – Románia | 1f7e99cb-0d5d-4b6b-bab1-1e3f3f7f9434 |
| SCIP bejelentési szám – Svédország | 835a7ae4-0ed9-47ef-84bc-ec0d7a8bac18 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Milyen csatlakozástechnikával készül?
CAGE CLAMP csatlakozással.
Mekkora a szélessége?
5 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-837
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
13 g/db
Cikkszám
4045454100155
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-837 4 vezetékes földelősorkapocs, 2,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-837 |
| GTIN / EAN | 4045454100155 |
| Terméktípus | Négyvezetékes földelő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-2; III/3, III/2 és II/2 | A névleges feszültség-, impulzusfeszültség- és árammezők mindhárom kategóriában – jelűek. |
|---|
Vezetékek és csatlakozás
| Névleges keresztmetszet | 2,5 mm² |
|---|---|
| Csatlakozási pontok száma | 4 |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
| Vezető anyaga | Réz; alumínium az Alu-Plus feltételeivel |
| Vezetékátmérő megjegyzése | 12 AWG: THHN, THWN |
Geometria, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 75 mm / 2,953 inch |
| Mélység a DIN-sín felső élétől | 28 mm / 1,102 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,128 MJ |
| Tömeg | 12,9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Kialakítás | Vízszintes típus |
| Jelölési szint | Középső jelölés |
| Méretábra méretei | 75 mm / 2,95 inch teljes vízszintes méret; 42,5 mm / 1,67 inch részméret; 28 mm / 1,1 inch függőlegesen |
| Földelési kapcsolat | A beépített rögzítőláb közvetlen villamos és mechanikai kapcsolatot létesít a vezetők és a DIN-sín között. |
| Kapcsolási rajz | Négy csatlakozási végpont közös vezetővonallal és földelési jellel. |
Alumíniumvezeték-feltételek
| Alumínium vezeték előkészítése | Tömör alumínium vezetékhez WAGO Alu-Plus érintkezőpasztát (249-130) kell használni. CAGE CLAMP csatlakozásnál először pengével tisztítsd meg az alumínium vezetéket, majd azonnal helyezd az Alu-Plus pasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető a paszta. |
|---|---|
| Alu-Plus hatásai | Összeszorításkor eltávolítja az oxidréteget; megakadályozza a kapocspont újbóli oxidálódását, valamint az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül; hosszú távú korrózióvédelmet nyújt. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 2157201.01 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 1536071 |
| UL | UL International Germany GmbH UL 1059 E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 20-HG1941090-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/F0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-335 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 280-334 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 280-315 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 280-314 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-422 | Áthidaló; szigetelt; sárga-zöld |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-103 | Vezetékközösítő lánc; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-418 | Aljzat banándugóhoz; moduláris; megfelelő a 280-as és a 780-as sorozat sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 249-106 | B-típusú banándugó modul; moduláris; 1,50 mm²; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 249-107 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; szürke |
| 280-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 249-141 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-143 | L-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-102 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 249-130 | Alu-Plus érintkezőpaszta tömör alumínium vezetékhez. |
Kezelés és alkalmazás
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| PE sínkapcsolat | A DIN-sínre pattintott földelő sorkapocs automatikusan közvetlen villamos kapcsolatot létesít a sínnel. |
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használd a működtetőszerszámot. |
| Tömör vezeték eltávolítása | A tömör vezeték eltávolításához a kapocspontot működtetőszerszámmal nyisd meg. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| PE és átmenő sorkapocs közösítése | Rövidrezáró áthidalóval csak egy irányban, a sorkapocs hátsó oldalán keresztül végezhető. A WAGO a szükséges sorkapocsjelölésen felül sárga-zöld rövidrezáró áthidaló használatát javasolja. |
| Lépcsőzetes és fésűs áthidalók | Az áthidalókat nyomd lefelé, amíg teljesen a helyükre nem kerülnek. |
| Dugaszolható vezetékáthidaló sorozattartománya | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880: 4 mm² / 12 AWG. Ezek az áthidalórendszer megnevezett sorozatai, külön tartományokkal. |
| Vezetékáthidaló-lánc | Kétvezetékes áthidalóval a 280/775/780 és 281/776/777/781 sorozatoknál alakítható ki. |
| Vezeték- és rövidrezáró áthidaló együttes használata | A 280/769/775/780/880 és 281/776/777/781 sorozatoknál a vezetékáthidaló és a rövidrezáró áthidaló egyszerre csatlakoztatható ugyanabba a sorkapocsba. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| eCl@ss 10.0 | 27-14-11-41 |
|---|---|
| eCl@ss 9.0 | 27-14-11-41 |
| ETIM 9.0 | EC000901 |
| ETIM 8.0 | EC000901 |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|---|
| CAS-szám | 7439-92-1 |
| REACH jelöltlistás anyag | Ólom |
| SCIP bejelentési szám – Ausztria | 837e6bb5-453d-42a3-a091-2bce9e202f31 |
| SCIP bejelentési szám – Belgium | 6dc24749-7db7-4a67-a90d-99df01cbd910 |
| SCIP bejelentési szám – Bulgária | 28446658-4e03-49f1-86c5-9044166b5ca2 |
| SCIP bejelentési szám – Csehország | a6fc81cb-c306-48ab-a3a2-61d856bc5450 |
| SCIP bejelentési szám – Dánia | af00d988-5ad8-43a2-a0bd-2f55bf005fe3 |
| SCIP bejelentési szám – Finnország | b838548b-27f4-432e-995d-d6f010ddc054 |
| SCIP bejelentési szám – Franciaország | f8624fab-28b1-4e5c-884b-281889e245b6 |
| SCIP bejelentési szám – Németország | 6b0e7913-f1f6-4653-a250-30db25b5f00f |
| SCIP bejelentési szám – Magyarország | fd0a1981-92f6-4956-b0c0-4e68d5a0b824 |
| SCIP bejelentési szám – Olaszország | 0a2e426f-fe6d-4c6d-9e2c-87aece3b0782 |
| SCIP bejelentési szám – Hollandia | a174c4d2-000e-4f7e-8a30-e51b04f3a2ef |
| SCIP bejelentési szám – Lengyelország | 1b17d4fc-4891-4ede-9f5e-785666f7b66c |
| SCIP bejelentési szám – Románia | 1f7e99cb-0d5d-4b6b-bab1-1e3f3f7f9434 |
| SCIP bejelentési szám – Svédország | 835a7ae4-0ed9-47ef-84bc-ec0d7a8bac18 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.02.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-837 4 vezetékes földelősorkapocs, 2,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga használati útmutató
Vezeték és előkészítés
| Névleges keresztmetszet | 2,5 mm² |
|---|---|
| Csatlakozási pontok száma | 4 |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
| Vezető anyaga | Réz; alumínium az Alu-Plus feltételeivel |
| Vezetékátmérő megjegyzése | 12 AWG: THHN, THWN |
Kezelés és alkalmazás
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| PE sínkapcsolat | A DIN-sínre pattintott földelő sorkapocs automatikusan közvetlen villamos kapcsolatot létesít a sínnel. |
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használd a működtetőszerszámot. |
| Tömör vezeték eltávolítása | A tömör vezeték eltávolításához a kapocspontot működtetőszerszámmal nyisd meg. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| PE és átmenő sorkapocs közösítése | Rövidrezáró áthidalóval csak egy irányban, a sorkapocs hátsó oldalán keresztül végezhető. A WAGO a szükséges sorkapocsjelölésen felül sárga-zöld rövidrezáró áthidaló használatát javasolja. |
| Lépcsőzetes és fésűs áthidalók | Az áthidalókat nyomd lefelé, amíg teljesen a helyükre nem kerülnek. |
| Dugaszolható vezetékáthidaló sorozattartománya | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880: 4 mm² / 12 AWG. Ezek az áthidalórendszer megnevezett sorozatai, külön tartományokkal. |
| Vezetékáthidaló-lánc | Kétvezetékes áthidalóval a 280/775/780 és 281/776/777/781 sorozatoknál alakítható ki. |
| Vezeték- és rövidrezáró áthidaló együttes használata | A 280/769/775/780/880 és 281/776/777/781 sorozatoknál a vezetékáthidaló és a rövidrezáró áthidaló egyszerre csatlakoztatható ugyanabba a sorkapocsba. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Alumíniumvezeték-feltételek
| Alumínium vezeték előkészítése | Tömör alumínium vezetékhez WAGO Alu-Plus érintkezőpasztát (249-130) kell használni. CAGE CLAMP csatlakozásnál először pengével tisztítsd meg az alumínium vezetéket, majd azonnal helyezd az Alu-Plus pasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető a paszta. |
|---|---|
| Alu-Plus hatásai | Összeszorításkor eltávolítja az oxidréteget; megakadályozza a kapocspont újbóli oxidálódását, valamint az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül; hosszú távú korrózióvédelmet nyújt. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
