Wago 280-801/281-411 dugaszolható alkatrészmodul dugaszolható sorkapcsokhoz, 2 pólusú, 1N4007 diódával, 5 mm széles, szürke
RRP:2 428 Ft/db
2 260 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 000 Ft/db
nettó 1 575 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
280 sorozatú diódás alkatrészmodul, szürke. A 280-801/281-411 cikkszámú diódás alkatrészmodul hibamentes villamos szerelést tesz lehetővé. Megfelelő megoldás minden vezetékezési feladathoz. Biztonságos és gyors szerelés.

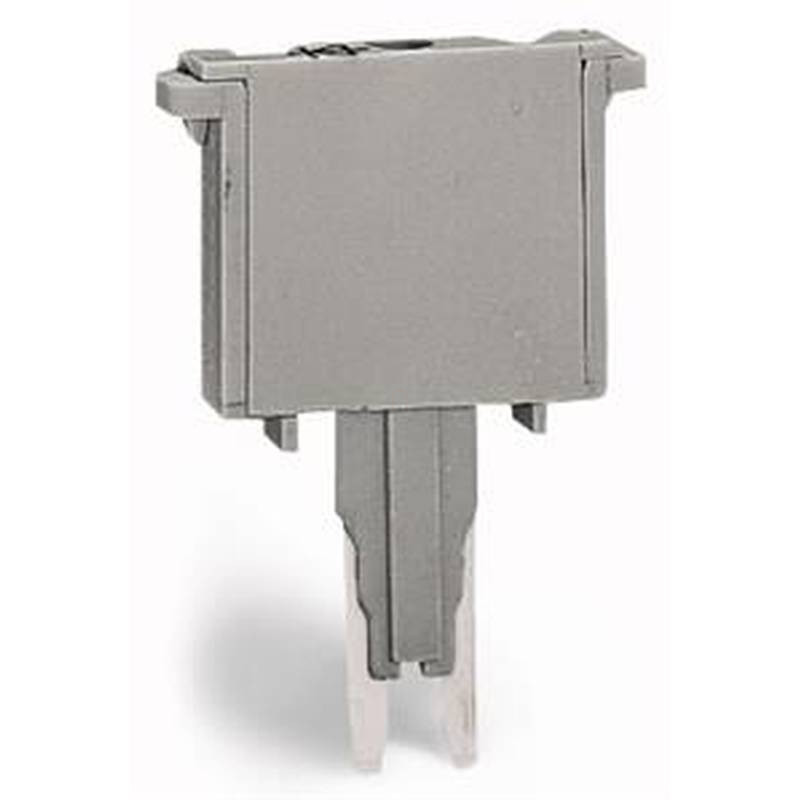

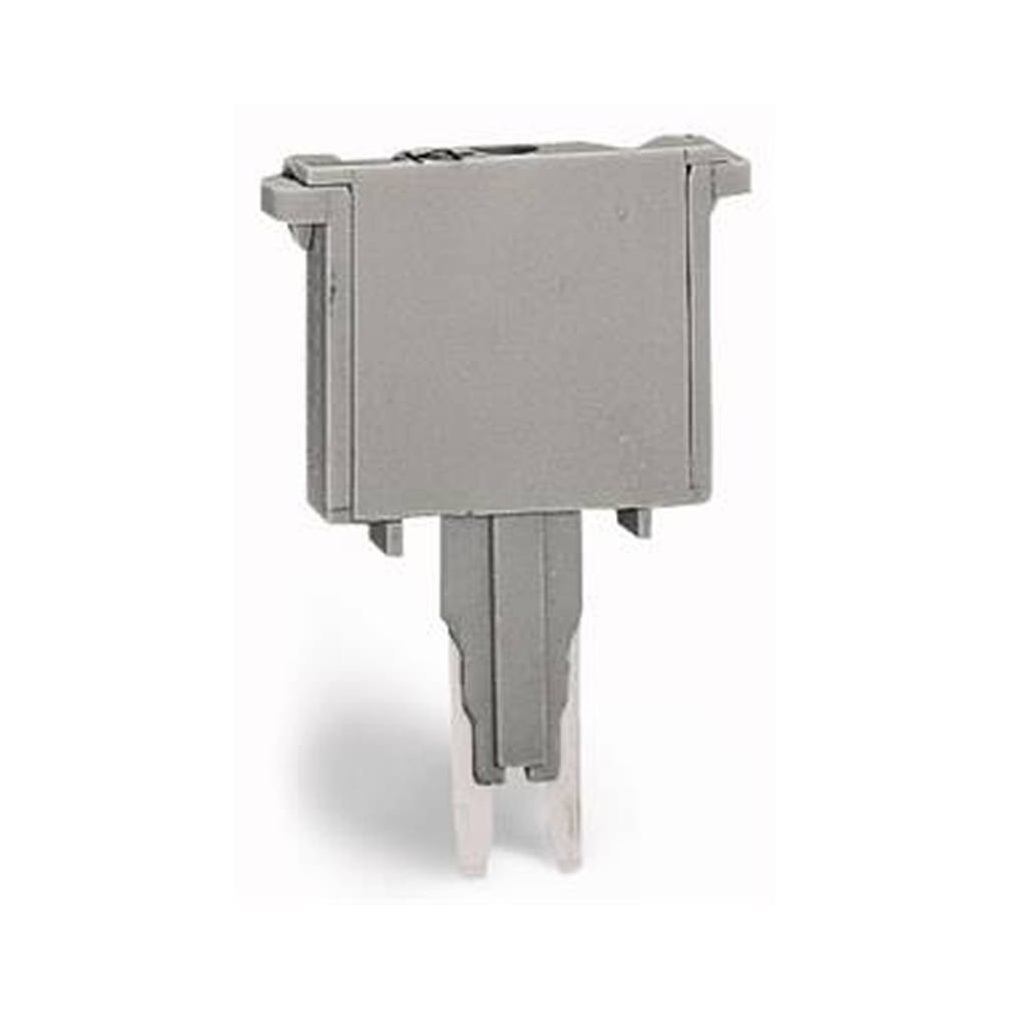

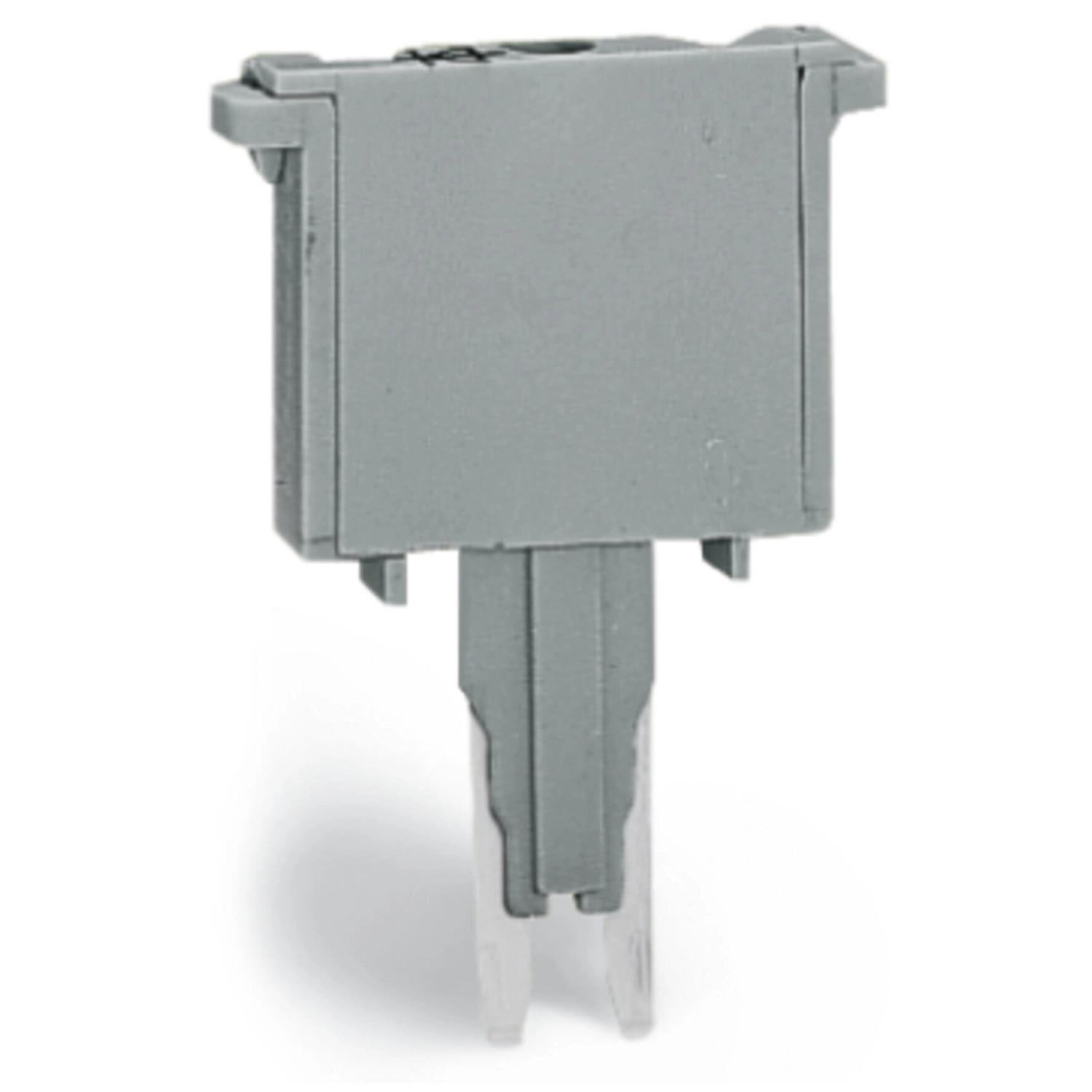

A Wago 280-801/281-411 szürke, kétpólusú dugaszolható diódamodul 1N4007 diódával, 5 mm szélességgel. Névleges árama 0,5 A, névleges feszültsége 250 V, fordított feszültsége 1000 V. Az anód a jobb oldalon található; működési állapotjelzés nincs.
Műszaki és anyagadatok
| Pólusszám | 2 |
|---|---|
| Névleges áram IEC/EN szerint | 0,5 A |
| Névleges feszültség | 250 V |
| Fordított feszültség | 1000 V |
| Dióda | 1N4007 |
| Működési állapot visszajelző | Nincs |
| Az anód vagy katód beállítása | Jobb oldalon anód |
| Szélesség | 5 mm / 0,197 inch |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,063 MJ |
| Tömeg | 2,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Huzalozási irány | Felső bekötés |
Kapcsolási információk

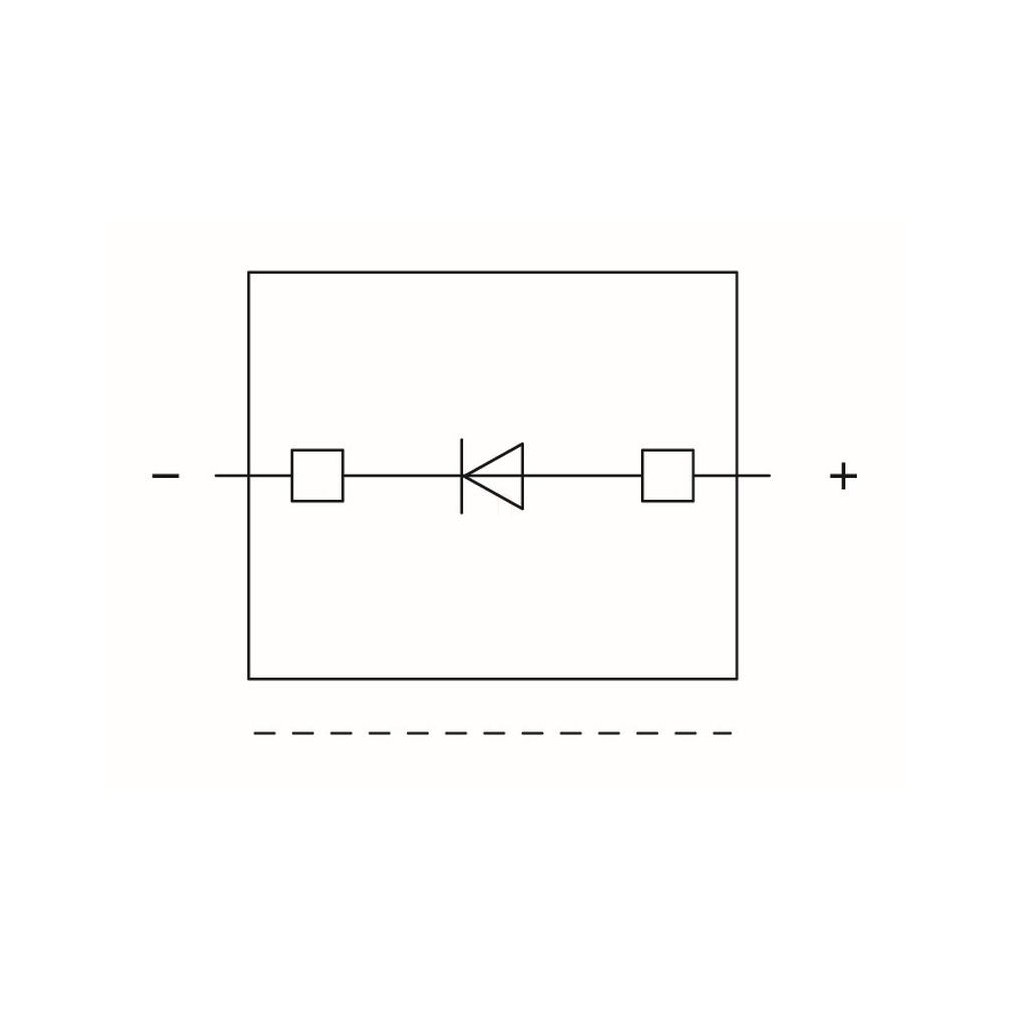

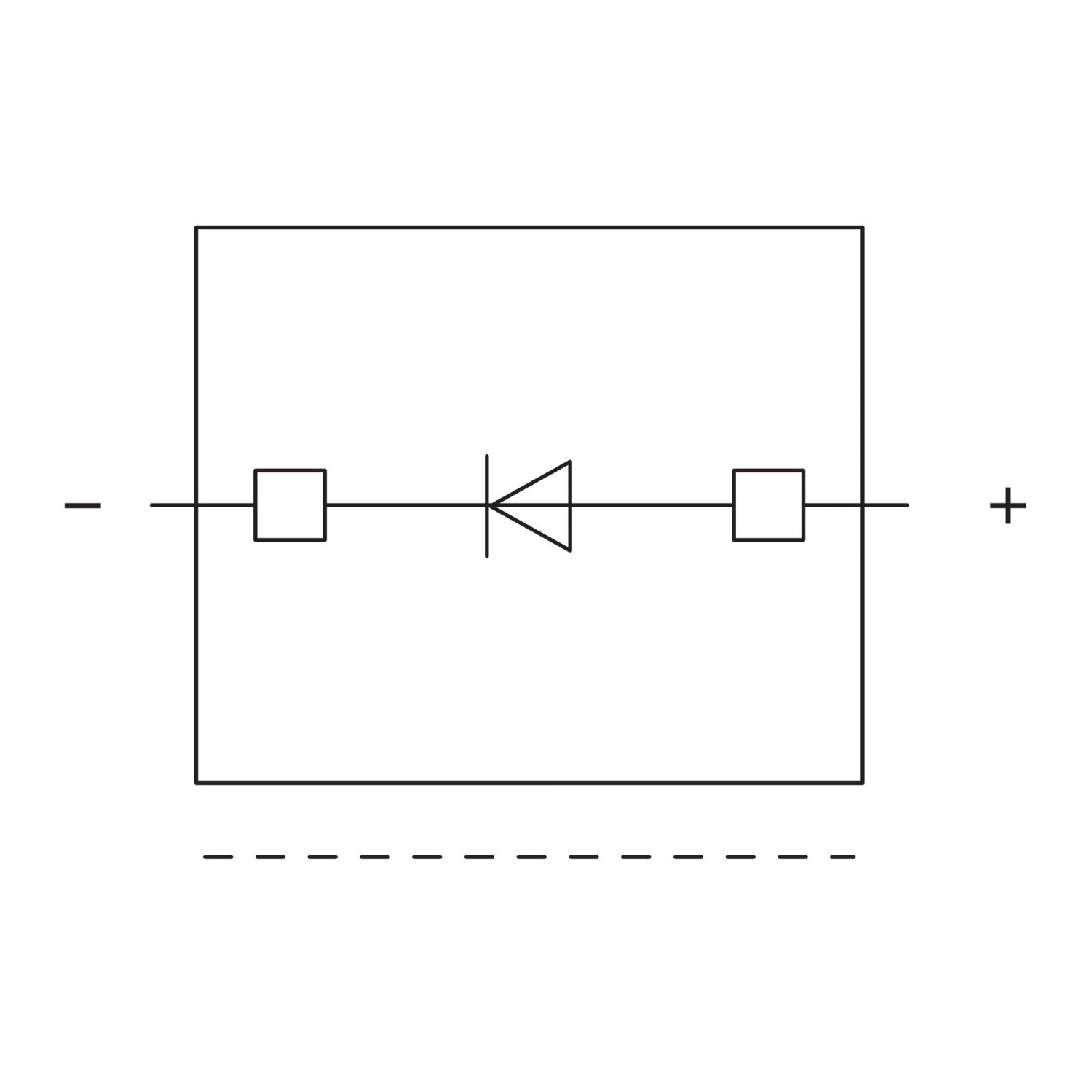

| Rajzi polaritás | Bal oldalon − és katód; jobb oldalon + és anód |
|---|---|
| Kapcsolási irány | Polarizált |
Alkalmazási feltételek
| Alkalmazás | Egyedi diódás áramkörök, például lámpatesztelés és hibajelgyűjtés; a funkcionális és vezetékezési szint szétválasztásával. A modul gyorsan cserélhető, és 5 mm szélességen nagy huzalozási sűrűséget tesz lehetővé. |
|---|---|
| Közösítés gyári példája | Dugaszolható alapsorkapocs dugaszolható alkatrészekkel, lépcsős fésűs áthidalókkal és háromágú fésűs áthidalóval. A rajzok alkalmazási példák; nem önálló szerelési lépéssorok. |
Gyári kapcsolási példák
| Lámpaellenőrző áramkör | Blokkoló diódákkal; V1–V4; 1–4. sorkapocs: 280-816; 1–4. diódamodul: 280-801/281-411; 5. sorkapocs: 280-833; kettős osztású áthidaló: 280-492 |
|---|---|
| Diódakapu gyűjtött hibajelzéshez | Sorkapocs: 280-901; áthidaló: 280-490; diódaalkatrészek: 280-801/281-411; 1–9. sorkapocs: 280-916 |
| A példák tájolása | Nyitott csatlakozóoldal a bal oldalon; a rajzokon + és −, illetve a lámpateszt példán ~ tápjelölés szerepel. |
Opcionális kiegészítők és a példák kapcsolódó elemei
| 280-616 | 2 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
|---|---|
| 280-916 | 2 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-610 | 3 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-686 | 4 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-816 | 4 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-833 | A lámpaellenőrző gyári kapcsolási példában az 5. sorkapocs |
| 280-492 | Kettős osztású áthidaló a lámpaellenőrző gyári példában |
| 280-901 | Sorkapocs a gyűjtött hibajelzés gyári példájában |
| 280-490 | Áthidaló a gyűjtött hibajelzés gyári példájában |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, 7(a) mentességgel |
|---|---|
| CAS-számok – külön gyári lista | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok – külön gyári lista | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; ólom |
| SCIP – Ausztria | 70d523b1-4a0f-4170-b041-9860ce21a14a |
| SCIP – Belgium | d7dbcfba-9de4-4c3d-b1d9-42873ec84e60 |
| SCIP – Bulgária | 90e7b3cf-cbf6-4382-b651-b15203b433cb |
| SCIP – Csehország | f9bbe551-d118-49ed-b25a-0772c4c35138 |
| SCIP – Dánia | 6e93be8b-67a1-40ca-91d5-d32f554ec174 |
| SCIP – Finnország | bf02b3e8-460b-41b3-b336-e85bc80e60bb |
| SCIP – Franciaország | a4e5abda-d684-40a2-b9e9-ede55db70d32 |
| SCIP – Németország | 74d38d65-09fe-4958-95a0-07ae2405cfef |
| SCIP – Magyarország | 7ac683f1-f767-4bd6-a269-0aca1fca574d |
| SCIP – Olaszország | 1053be22-1e65-4a03-9fb5-33ffd02e7e19 |
| SCIP – Hollandia | fa4903a2-9680-4b09-a4c7-9e8c691163ca |
| SCIP – Lengyelország | b9a98d04-9f37-4757-b23e-e8020ddaa679 |
| SCIP – Románia | fa0296bf-6e18-4161-bd5e-61ca5e0d6523 |
| SCIP – Svédország | 3075aa81-2e46-4bcb-90f6-0d40e3703393 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a szélessége?
5 mm.
Van működési állapotjelzés?
Nincs; az anód a jobb oldalon található.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-801/281-411
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
2,6 g/db
Cikkszám
4045454195595
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-801/281-411 dugaszolható alkatrészmodul dugaszolható sorkapcsokhoz, 2 pólusú, 1N4007 diódával, 5 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-801/281-411 |
| GTIN / EAN | 4045454195595 |
| Terméktípus | Dugaszolható diódamodul |
Műszaki és anyagadatok
| Pólusszám | 2 |
|---|---|
| Névleges áram IEC/EN szerint | 0,5 A |
| Névleges feszültség | 250 V |
| Fordított feszültség | 1000 V |
| Dióda | 1N4007 |
| Működési állapot visszajelző | Nincs |
| Az anód vagy katód beállítása | Jobb oldalon anód |
| Szélesség | 5 mm / 0,197 inch |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,063 MJ |
| Tömeg | 2,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Huzalozási irány | Felső bekötés |
Kapcsolási információk
| Rajzi polaritás | Bal oldalon − és katód; jobb oldalon + és anód |
|---|---|
| Kapcsolási irány | Polarizált |
Alkalmazási feltételek
| Alkalmazás | Egyedi diódás áramkörök, például lámpatesztelés és hibajelgyűjtés; a funkcionális és vezetékezési szint szétválasztásával. A modul gyorsan cserélhető, és 5 mm szélességen nagy huzalozási sűrűséget tesz lehetővé. |
|---|---|
| Közösítés gyári példája | Dugaszolható alapsorkapocs dugaszolható alkatrészekkel, lépcsős fésűs áthidalókkal és háromágú fésűs áthidalóval. A rajzok alkalmazási példák; nem önálló szerelési lépéssorok. |
Gyári kapcsolási példák
| Lámpaellenőrző áramkör | Blokkoló diódákkal; V1–V4; 1–4. sorkapocs: 280-816; 1–4. diódamodul: 280-801/281-411; 5. sorkapocs: 280-833; kettős osztású áthidaló: 280-492 |
|---|---|
| Diódakapu gyűjtött hibajelzéshez | Sorkapocs: 280-901; áthidaló: 280-490; diódaalkatrészek: 280-801/281-411; 1–9. sorkapocs: 280-916 |
| A példák tájolása | Nyitott csatlakozóoldal a bal oldalon; a rajzokon + és −, illetve a lámpateszt példán ~ tápjelölés szerepel. |
Opcionális kiegészítők és a példák kapcsolódó elemei
| 280-616 | 2 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
|---|---|
| 280-916 | 2 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-610 | 3 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-686 | 4 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-816 | 4 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-833 | A lámpaellenőrző gyári kapcsolási példában az 5. sorkapocs |
| 280-492 | Kettős osztású áthidaló a lámpaellenőrző gyári példában |
| 280-901 | Sorkapocs a gyűjtött hibajelzés gyári példájában |
| 280-490 | Áthidaló a gyűjtött hibajelzés gyári példájában |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-49 |
| eCl@ss 9.0 | 27-14-11-49 |
| ETIM 9.0 | EC002018 |
| ETIM 10.0 | EC002018 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, 7(a) mentességgel |
|---|---|
| CAS-számok – külön gyári lista | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok – külön gyári lista | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; ólom |
| SCIP – Ausztria | 70d523b1-4a0f-4170-b041-9860ce21a14a |
| SCIP – Belgium | d7dbcfba-9de4-4c3d-b1d9-42873ec84e60 |
| SCIP – Bulgária | 90e7b3cf-cbf6-4382-b651-b15203b433cb |
| SCIP – Csehország | f9bbe551-d118-49ed-b25a-0772c4c35138 |
| SCIP – Dánia | 6e93be8b-67a1-40ca-91d5-d32f554ec174 |
| SCIP – Finnország | bf02b3e8-460b-41b3-b336-e85bc80e60bb |
| SCIP – Franciaország | a4e5abda-d684-40a2-b9e9-ede55db70d32 |
| SCIP – Németország | 74d38d65-09fe-4958-95a0-07ae2405cfef |
| SCIP – Magyarország | 7ac683f1-f767-4bd6-a269-0aca1fca574d |
| SCIP – Olaszország | 1053be22-1e65-4a03-9fb5-33ffd02e7e19 |
| SCIP – Hollandia | fa4903a2-9680-4b09-a4c7-9e8c691163ca |
| SCIP – Lengyelország | b9a98d04-9f37-4757-b23e-e8020ddaa679 |
| SCIP – Románia | fa0296bf-6e18-4161-bd5e-61ca5e0d6523 |
| SCIP – Svédország | 3075aa81-2e46-4bcb-90f6-0d40e3703393 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
