Wago 280-763 sorkapocs dugaszolható modulokhoz, 6 pólusú, 4 vezetékes sorkapcsokkal, jelölőtartóval, narancssárga elválasztóval, DIN 35 x 15 és 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke
RRP:3 930 Ft
3 657 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
3 237 Ft
nettó 2 549 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

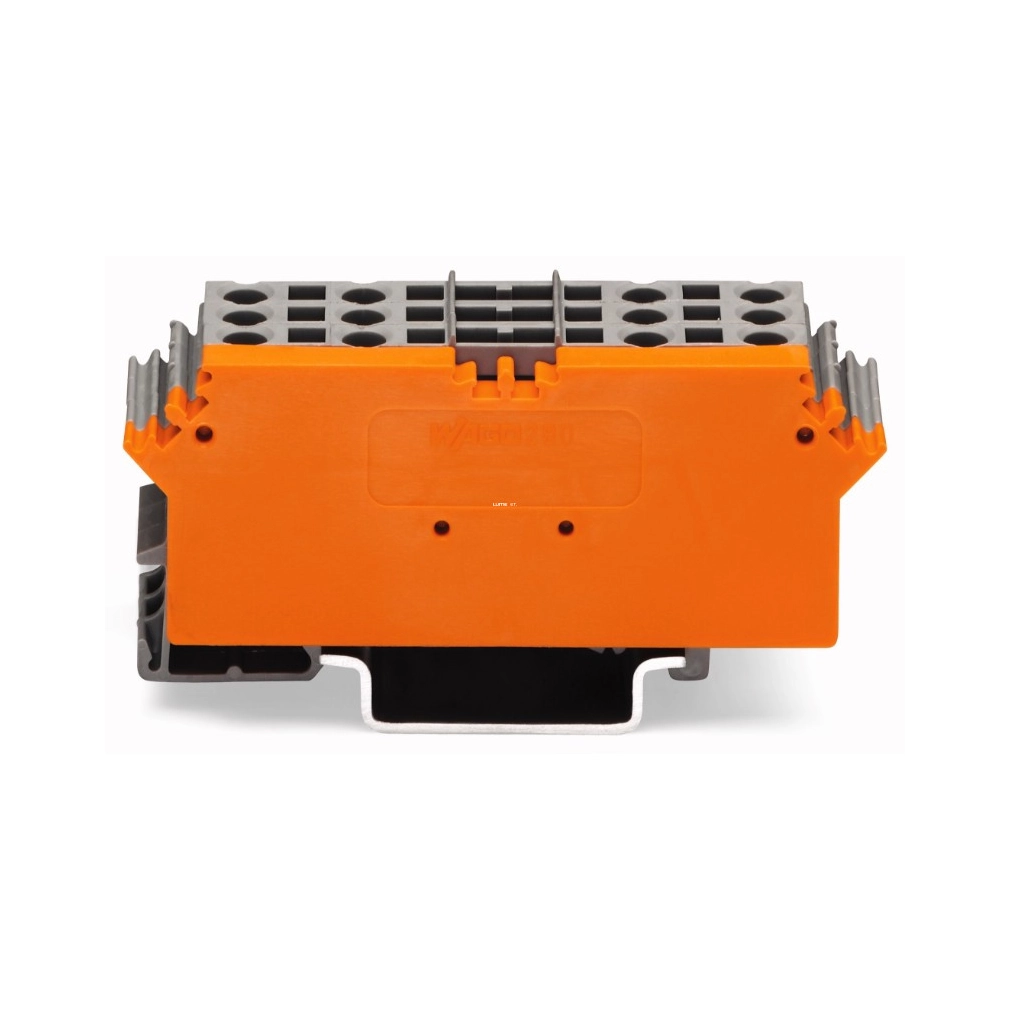

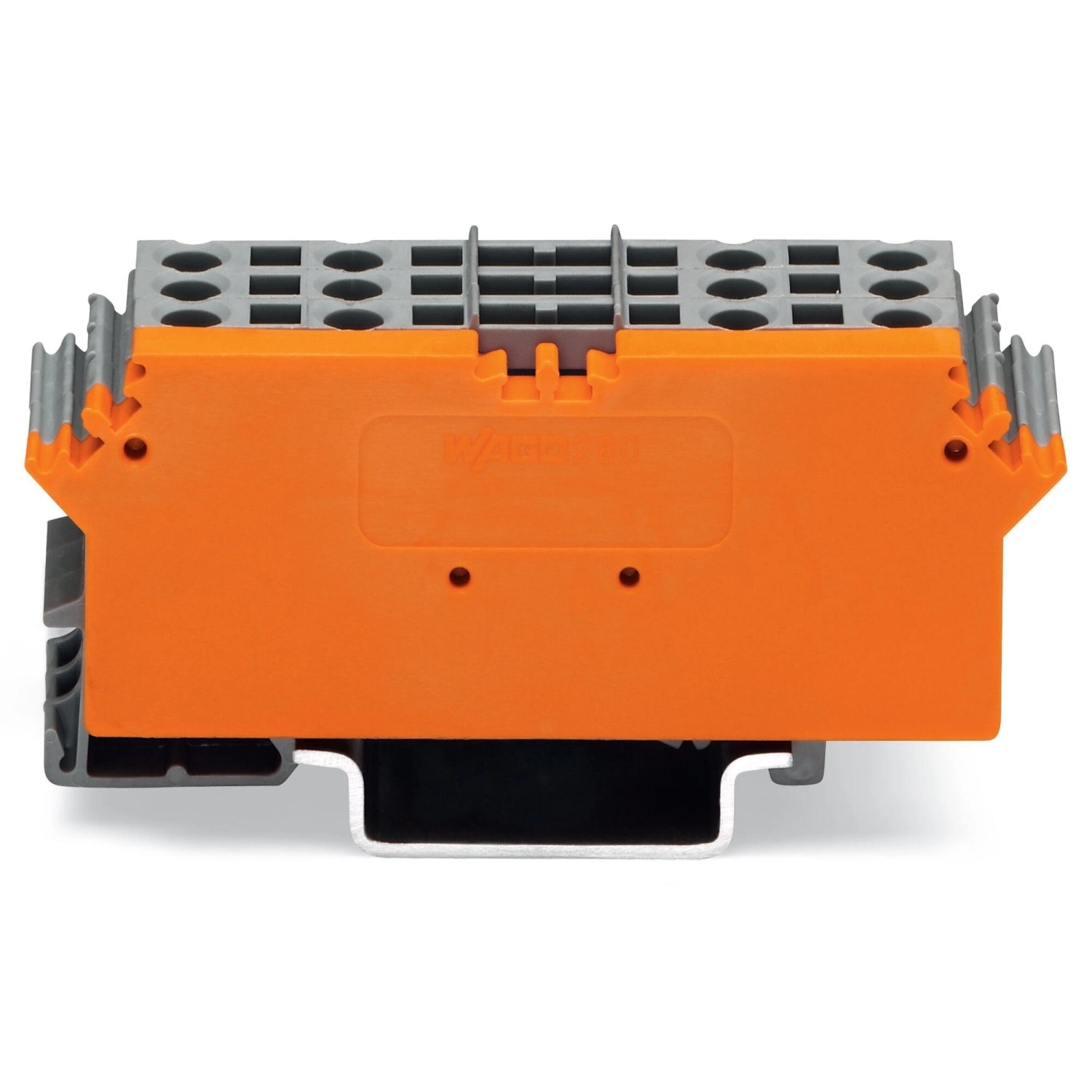

WAGO 280-763 sorkapocs tömb, szürke, ipari DIN-sínes vezetékezésekhez.
A Wago 280-763 szürke sorkapocs dugaszolható modulokhoz, 6 pólusú és 4 vezetékes kivitelben, narancssárga elválasztóval. CAGE CLAMP csatlakozása 0,08–2,5 mm² tömör és finom elemi szálas vezetékhez használható, 8–9 mm csupaszolási hosszal. A névleges áram 10 A, a méretezési feszültség 400 V. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető.
Villamos adatok és működés
| Névleges folyamatos áram | 10 A |
|---|---|
| Méretezési feszültség | 400 V |
| Méretezési túlfeszültség | 6 kV |
| Szennyezettségi fok | 3 |
Vezetékek és csatlakozás
| A megnevezés névleges keresztmetszete | 2,5 mm² |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Pólusszám a megnevezésben | 6 |
| Vezetékes kialakítás a megnevezésben | 4 vezetékes |
| Csatlakozási típusok száma | 4 |
| Elválasztó színe | Narancssárga |
| Jelölőtartó | A megnevezés szerint jelölőtartóval |
| Huzalozási irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 20 mm / 0,787 inch |
|---|---|
| Magasság | 73 mm / 2,874 inch |
| Mélység a DIN kalapsín felső részétől | 28 mm / 1,102 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,579 MJ |
| Tömeg | 28 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
Egyedi feltételek és adateltérések
| Tartozékok és alapsorkapocs értékei | A külön felsorolt relé-, optocsatoló-, biztosító- és egyéb modulok saját feszültség-, áram- és frekvenciaadatai az adott tartozékra vonatkoznak; nem az alapsorkapocs működési értékei. |
|---|---|
| Eltérő darabszám-mezők | A megnevezés 6 pólust és 4 vezetékes kialakítást ad meg; a külön táblázat 2 potenciált és 4 csatlakozási típust közöl. A különböző mezők nem vonhatók össze egy feltételezett összes csatlakozásszámmá. |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5irányú; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-103 | Vezetékközösítő lánc; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 286-111 | Üres dugaszolható modul, saját beép-hez; Típus 10; 15 mm széles; 6 pólusú; szürke |
| 286-112 | Üres dugaszolható modul, saját beéphez; Típus 11; 20 mm széles; 8 pólusú; szürke |
| 286-113 | Üres dugaszolható modul, saját beéphez; Típus 12; 25 mm széles; 10 pólusú; szürke |
| 786-101 | Üres dugaszolható modul, saját beép-hez; Típus 14; 15 mm széles; 6 pólusú; szürke |
| 286-110 | Üres dugaszolható modul, saját beép-hez; Típus 9; 10 mm széles; 4 pólusú; szürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 286-891 | Alkatrészmodul biztosíték; (5 x 20) mm mikrobiztosíték; Névleges feszültség: 230 VAC/DC; szürke |
| 286-890 | Alkatrészmodul biztosíték; (5 x 20) mm mikrobiztosíték; Névleges feszültség: 24 VAC/DC; szürke |
| 286-822 | Alkatrészmodul LED-del; Piros LED; közösített katóddal |
| 286-805 | Alkatrészmodul diódával; 5 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-807 | Alkatrészmodul diódával; 7 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-809 | Alkatrészmodul diódával; 9 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-826 | ÉS kapu modul 6 bemenettel; világosszürke |
| 286-662 | Áramfigyelő modul; Egyenáram; Megfigyelési tartomány: 0,4 A - 3,5 A; 1 záróérintkező; világosszürke |
| 286-664 | Áramfigyelő modul; Váltakozó áram; Megfigyelési tartomány: 0,2 A - 3 A; 1 váltóérintkezővel; világosszürke |
| 286-665 | Áramfigyelő modul; Váltakozó áram; Megfigyelési tartomány: 1 A - 10 A; 1 váltóérintkezővel; világosszürke |
| 286-661 | Áramfigyelő modul; Váltakozó áram; világosszürke |
| 286-830 | Egyenirányító hídmodul; Bemeneti feszültség 24 VAC; varisztoros védelmi áramkörrel; szürke |
| 286-640/004-000 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Folyamatos áram korlátozása: 5 A; Vasút; Multifunkciós; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-604/004-000 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Tartós határáram: 6 A; Elengedés: 10 ... 100 s; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-640 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Tartós határáram: 6 A; Vasút; Multifunkciós/Több időzítő; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-896 | Kapcsolómodul; impulzuskapcsolóval; Kapcsolási feszültség: 250 VAC; Kapcsolóáram: 6 A; szürke |
| 286-895 | Kapcsolómodul; váltó, billenőkapcsolóval; Kapcsolási feszültség: 250 VAC; Kapcsolóáram: 6 A; szürke |
| 286-790 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 0 ... 30 VDC; Tartós határáram: 0,5 A; szürke |
| 286-721 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 15 ... 30 VDC; Folyamatos áram korlátozása: 5 A; 3 vezetékes / negatív logikájú kapcsoló; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-723 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 15 ... 30 VDC; Tartós határáram: 4 A; 3 vezetékes / pozitív logikájú kapcsoló; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-752 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 20 ... 30 VDC; Tartós határáram: 0,5 A; 3 vezetékes / pozitív logikájú kapcsoló; Frekvencia: 25 kHz; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-791 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 20 ... 60 VDC; Tartós határáram: 0,1 A; 2-vezetékes csatlakozás; Frekvencia: 3 kHz; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-794 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Piros állapotvisszajelzés; szürke |
| 286-752/002-000 | Optocsatoló modul; Piros állapotvisszajelzés; szürke |
| 286-792 | Optocsatoló modul; Piros állapotvisszajelzés; szürke |
| 286-725 | Optocsatoló modul; szürke |
| 286-380 | Kétállapotú relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 15 mm; szürke |
| 286-573 | Öntartó relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm |
| 286-307/004-000 | Relémodul; Névleges bemeneti feszültség 110 VDC; 1 váltóérintkezővel; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-507 | Relémodul; Névleges bemeneti feszültség 115 VAC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-316 | Relémodul; Névleges bemeneti feszültség 220 VDC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-508 | Relémodul; Névleges bemeneti feszültség 230 VAC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-516 | Relémodul; Névleges bemeneti feszültség 230 VAC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-320 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 bontó és 1 záróérintkezővel; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-320/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 bontó és 1 záróérintkezővel; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-304 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-394/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 1 A; aranyozott érintkezőkkel; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; világosszürke |
| 286-304/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-376 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; nagy DCteljesítmények kapcsolásához; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-364 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-368 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-364/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-368/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-336/001-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 bontó és 2 záróérintkezővel; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-312/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Folyamatos áram korlátozása: 5 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-312 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-328 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 záróérintkező; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-328/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 záróérintkező; Tartós határáram: 6 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-344/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 3 bontóérintkező és 1 záróérintkező; Vasút; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-352/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 4 záróérintkező; Folyamatos áram korlátozása: 5 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-742 | S0 interfésztápegység; Bemeneti feszültség 230 VAC; S0 interfész |
| 210-149 | Csavar M 5 x 8; támasztó könyökidomnak |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
A saját táblázat szerint 0,08–2,5 mm² tömör és finom elemi szálas vezetéket.
Mekkora csupaszolási hossz tartozik hozzá?
8–9 mm.
Mekkora a névleges áram?
10 A; a tartozékmodulok külön feltüntetett áramadatai nem módosítják ezt az értéket.
Milyen sínhez készült?
DIN 35 × 15 mm és DIN 35 × 7,5 mm sínhez.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-763
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
28 g/db
Cikkszám
4044918635677
