Wago 280-686 4 vezetékes dugaszolható alapsorkapocs, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke
RRP:1 231 Ft/db
1 147 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 015 Ft/db
nettó 799 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Alapsorkapocs modulokhoz és dugaszokhoz, 280-as sorozat, szürke. A Wago 280-686 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Megfelelő megoldás minden vezetékezési feladathoz. 4 csatlakozási pont. Szerelésre kész, azonnal használható. Kezelőszerszámos működtetés.

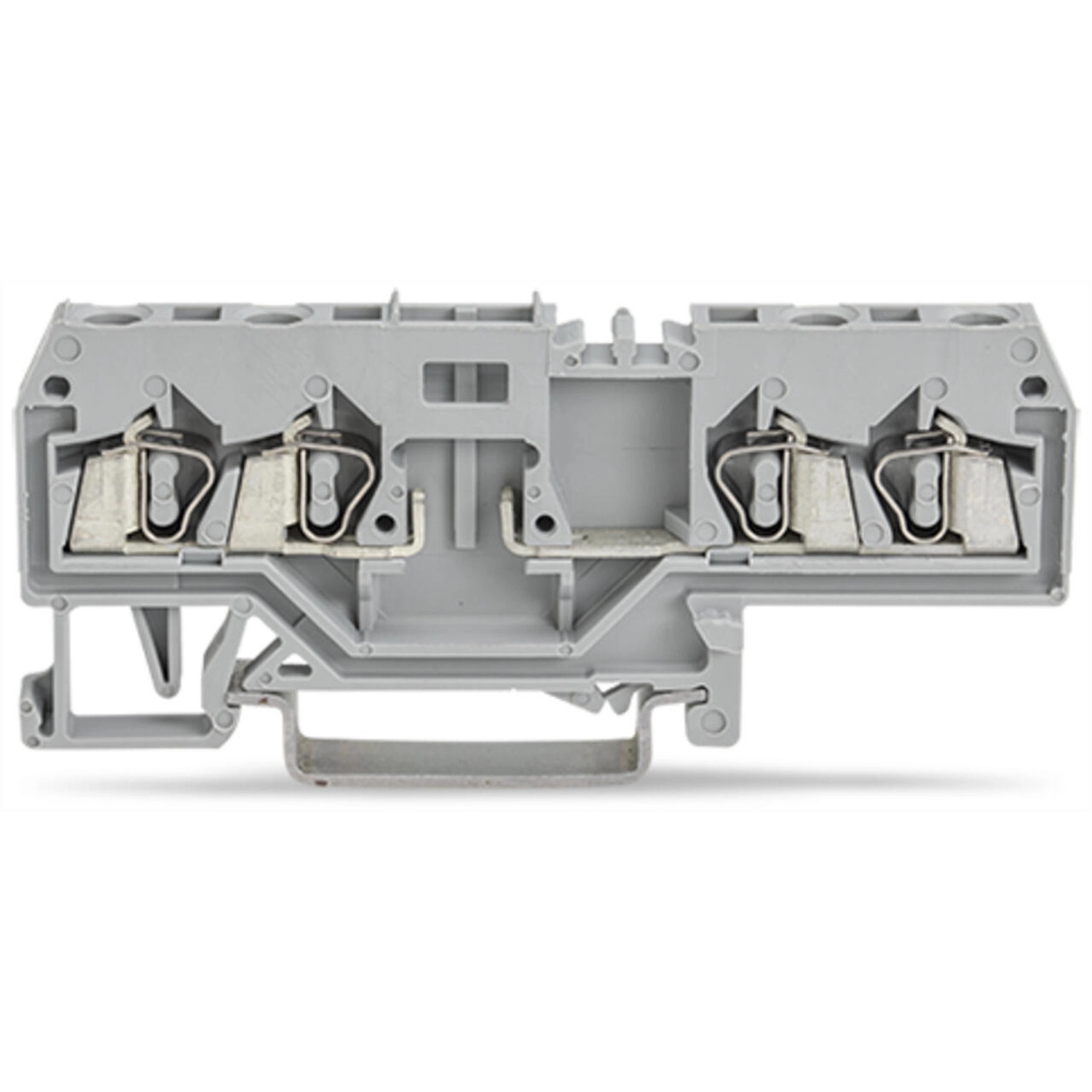

A Wago 280-686 szürke négyvezetékes dugaszolható alapsorkapocs. CAGE CLAMP csatlakozása 0,08–2,5 mm² tömör és finom elemi szálas vezetékhez használható, 8–9 mm csupaszolási hosszal. A névleges áram 10 A, a méretezési feszültség 400 V. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető.
Villamos adatok és működés
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 10 A |
|---|---|
| III/2 és II/2 kategóriák | A névleges feszültség, impulzusfeszültség és áram – jellel szerepel. |
| Veszteségi teljesítmény pólusonként/potenciálonként | 0,133 W |
| A veszteséghez tartozó névleges áram | 10 A |
| Az áramfüggő veszteséghez megadott ellenállás | 0,00133 Ω |
Vezetékek és csatlakozás
| A megnevezés névleges keresztmetszete | 2,5 mm² |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Összes csatlakozási pont száma | 4 |
| Szintek száma | 1 |
| Működtetés | Működtetőszerszám |
| Csatlakoztatható anyagok | Réz; alumínium a külön előírások szerint |
| 12 AWG feltétele | THHN, THWN vezeték |
| Előírt érintkezőpaszta | WAGO Alu-Plus; 249-130 |
| Huzalozási irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 75 mm / 2,953 inch |
| Mélység a DIN kalapsín felső részétől | 28 mm / 1,102 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Kialakítás | vízszintes típus |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,134 MJ |
| Tömeg | 9,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |

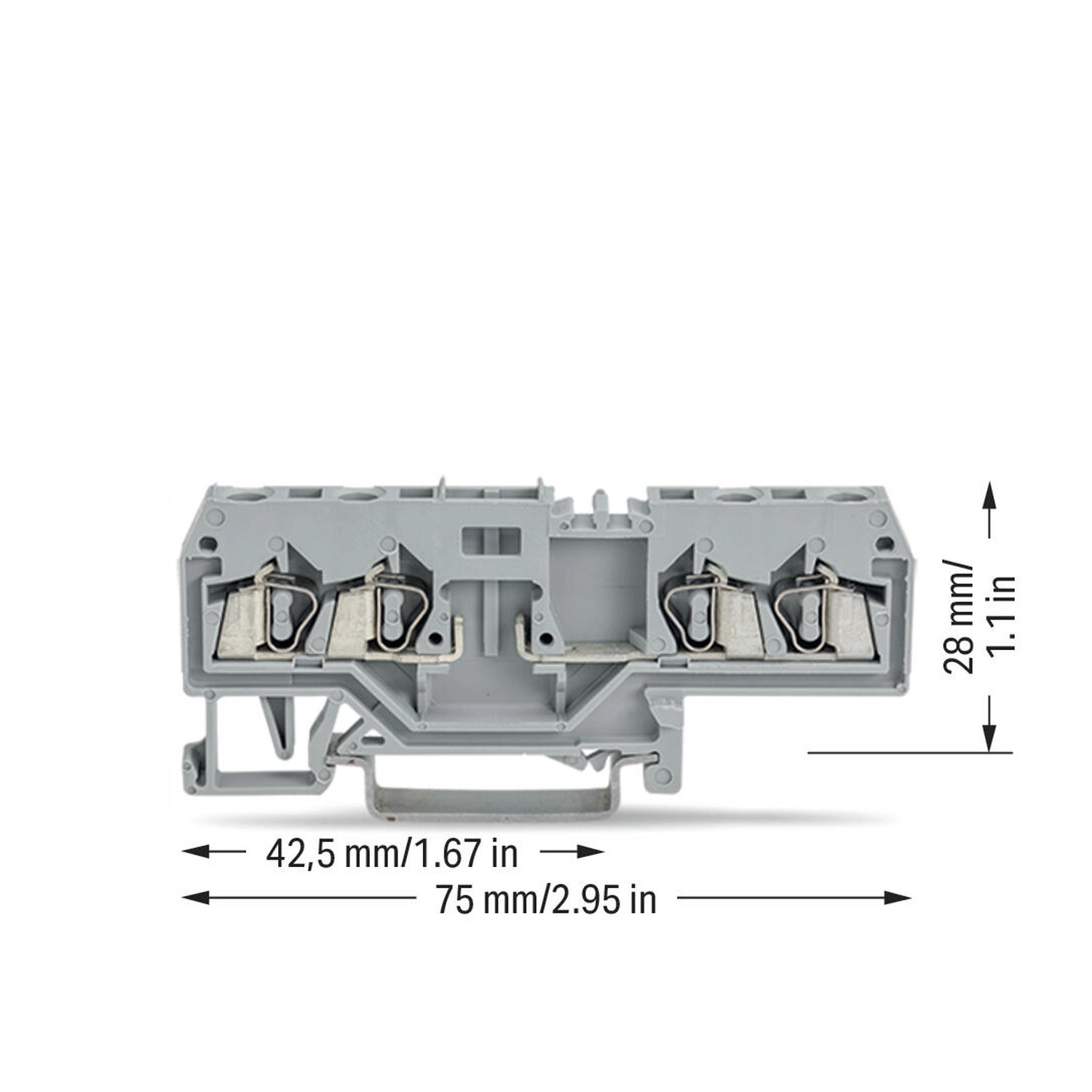

| Méretábra részmérete | 42,5 mm / 1,67 inch |
| Méretábra teljes vízszintes mérete | 75 mm / 2,95 inch |
| Méretábra függőleges mérete | 28 mm / 1,1 inch |
Egyedi feltételek és adateltérések
| Tartozékok és alapsorkapocs értékei | A külön felsorolt relé-, optocsatoló-, biztosító- és egyéb modulok saját feszültség-, áram- és frekvenciaadatai az adott tartozékra vonatkoznak; nem az alapsorkapocs működési értékei. |
|---|---|
| Alumíniumvezetékek általános felső határa és saját tartomány | Az alumíniumkezelési általános megjegyzés legfeljebb 4 mm² / 12 AWG tömör vezetéket említ Alu-Plus pasztával. Ez nem tágítja a jelen sorkapocs 0,08–2,5 mm²-es saját vezeték-keresztmetszetét. |
| Alumíniumra megadott általános áramértékek | A megjegyzés 2,5 mm² = 16 A és 4 mm² = 22 A vezető-adatokat közöl a kisebb vezetőképesség figyelembevételéhez. Ezek nem írják felül a jelen alapsorkapocs 10 A névleges áramát, és nem teszik csatlakoztathatóvá a 4 mm²-es vezetéket. |
| Eltérő mm²- és AWG-tartományok | A saját táblázat 0,08 … 2,5 mm² / 28 … 12 AWG tartományt közöl; 12 AWG esetén külön THHN, THWN feltétellel. |
| Érvéghüvely | A CAGE CLAMP minden vezetékfajta csatlakozását támogatja; az ismertető szerint az érvéghüvely krimpelése nem szükséges. |
| Rajzi és táblázatos méretek | A rajz 75 mm / 2,95 inch, 28 mm / 1,1 inch és 42,5 mm / 1,67 inch méretet mutat. A geometriai táblázat ugyanakkor 75 mm / 2,953 inch és 28 mm / 1,102 inch értéket közöl; az inch-adatok eltérő kerekítéssel szerepelnek. |
Gyártói nyilatkozatok és tanúsítványok
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG; a szabvány és tanúsítványnév mező – jelű. |
|---|---|
| CSA | C22.2; 1536071; DEKRA Certification B.V. |
| KEMA/KEUR | EN 60947; 71-154769; DEKRA Certification B.V. |
| UL | UL 1059; 20190731-E45172; Underwriters Laboratories Inc. |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG; a szabvány és tanúsítványnév mező – jelű. |
| ABS | EN 60947; 24-0152298-PDA; American Bureau of Shipping |
| BV | EN 60947; 07436/G0 BV; Bureau Veritas S.A. |
| DNV GL | TAE00001V2; a szabvány mező – jelű. |
Valós csatlakoztatási tudnivalók
| Alumíniumvezeték előkészítése | A tömör alumíniumvezetéket először pengével tisztítsd meg, majd azonnal helyezd az Alu-Plus érintkezőpasztával megtöltött kapocspontba. |
|---|---|
| Érintkezőpaszta további felvitele | Csatlakoztatás előtt az alumíniumvezeték teljes felületére is felvihető a WAGO Alu-Plus érintkezőpaszta. |
| A paszta hatása | A paszta összeszorításkor eltávolítja az oxidréteget, akadályozza a kapocspont újbóli oxidálódását és az alumínium-réz elektrolitikus korrózióját, valamint hosszú távú korrózióvédelmet biztosít. |
| Saját előkészítési méret | A jelen sorkapocshoz 8–9 mm csupaszolási hossz és a saját 0,08–2,5 mm²-es tartomány tartozik. |
Szükséges kiegészítők
| 280-335 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 280-334 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 280-315 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 280-314 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5irányú; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 286-891 | Alkatrészmodul biztosíték; (5 x 20) mm mikrobiztosíték; Névleges feszültség: 230 VAC/DC; szürke |
| 286-890 | Alkatrészmodul biztosíték; (5 x 20) mm mikrobiztosíték; Névleges feszültség: 24 VAC/DC; szürke |
| 286-822 | Alkatrészmodul LED-del; Piros LED; közösített katóddal |
| 280-801/281-413 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED (piros); 24 VDC; 5 mm széles; szürke |
| 280-801/281-414 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED (piros); 48 VDC; 5 mm széles; szürke |
| 280-801/281-416 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED (piros); 5 mm széles; szürke |
| 280-801/281-420 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED-del és visszanyeréses diódával; 5 mm széles; szürke |
| 280-801/281-421 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED-del és visszanyeréses diódával; 5 mm széles; szürke |
| 286-805 | Alkatrészmodul diódával; 5 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-807 | Alkatrészmodul diódával; 7 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-809 | Alkatrészmodul diódával; 9 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 280-801/281-411 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; 1N4007 diódával; 5 mm széles; szürke |
| 286-826 | ÉS kapu modul 6 bemenettel; világosszürke |
| 286-662 | Áramfigyelő modul; Egyenáram; Megfigyelési tartomány: 0,4 A - 3,5 A; 1 záróérintkező; világosszürke |
| 286-664 | Áramfigyelő modul; Váltakozó áram; Megfigyelési tartomány: 0,2 A - 3 A; 1 váltóérintkezővel; világosszürke |
| 286-665 | Áramfigyelő modul; Váltakozó áram; Megfigyelési tartomány: 1 A - 10 A; 1 váltóérintkezővel; világosszürke |
| 286-661 | Áramfigyelő modul; Váltakozó áram; világosszürke |
| 280-854 | Biztosító modul; miniatűr biztosítékkal forrasztott; 1 A FF; 5 mm széles; szürke |
| 280-856 | Biztosító modul; miniatűr biztosítékkal forrasztott; 2 A FF; 5 mm széles; szürke |
| 280-850 | Biztosító modul; miniatűr biztosítékkal forrasztott; 250 mA FF; 5 mm széles; szürke |
| 280-852 | Biztosító modul; miniatűr biztosítékkal forrasztott; 500 mA FF; 5 mm széles; szürke |
| 280-854/281-413 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 … 30 VDC; 1 A FF; 5 mm széles; szürke |
| 280-856/281-413 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 … 30 VDC; 2 A FF; 5 mm széles; szürke |
| 280-850/281-413 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 … 30 VDC; 250 mA FF; 5 mm széles; szürke |
| 280-852/281-413 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 … 30 VDC; 500 mA FF; 5 mm széles; szürke |
| 280-854/281-415 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 …30 VAC; 1 A FF; 5 mm széles; szürke |
| 280-856/281-415 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 …30 VAC; 2 A FF; 5 mm széles; szürke |
| 280-850/281-415 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 …30 VAC; 250 mA FF; 5 mm széles; szürke |
| 280-852/281-415 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 …30 VAC; 500 mA FF; 5 mm széles; szürke |
| 280-854/281-414 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 30 … 65 VDC; 1 A FF; 5 mm széles; szürke |
| 280-856/281-414 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 30 … 65 VDC; 2 A FF; 5 mm széles; szürke |
| 280-850/281-414 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 30 … 65 VDC; 250 mA FF; 5 mm széles; szürke |
| 280-852/281-414 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 30 … 65 VDC; 500 mA FF; 5 mm széles; szürke |
| 280-801/281-415 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED (piros); 5 mm széles; szürke |
| 286-830 | Egyenirányító hídmodul; Bemeneti feszültség 24 VAC; varisztoros védelmi áramkörrel; szürke |
| 286-640/004-000 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Folyamatos áram korlátozása: 5 A; Vasút; Multifunkciós; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-604/004-000 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Tartós határáram: 6 A; Elengedés: 10 ... 100 s; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-640 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Tartós határáram: 6 A; Vasút; Multifunkciós/Több időzítő; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-573 | Öntartó relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm |
| 286-896 | Kapcsolómodul; impulzuskapcsolóval; Kapcsolási feszültség: 250 VAC; Kapcsolóáram: 6 A; szürke |
| 286-895 | Kapcsolómodul; váltó, billenőkapcsolóval; Kapcsolási feszültség: 250 VAC; Kapcsolóáram: 6 A; szürke |
| 280-801/281-417 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; 5 mm széles; szürke |
| 280-801/281-418 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; 5 mm széles; szürke |
| 286-752/002-000 | Optocsatoló modul; Névleges bemeneti feszültség 5 VDC; Kimeneti feszültségtartomány 20 ... 30 VDC; Tartós határáram: 0,5 A; 3 vezetékes / pozitív logikájú kapcsoló; Frekvencia: 25 kHz; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-790 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 0 ... 30 VDC; Tartós határáram: 0,5 A; szürke |
| 286-721 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 15 ... 30 VDC; Folyamatos áram korlátozása: 5 A; 3 vezetékes / negatív logikájú kapcsoló; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-723 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 15 ... 30 VDC; Tartós határáram: 4 A; 3 vezetékes / pozitív logikájú kapcsoló; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-752 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 20 ... 30 VDC; Tartós határáram: 0,5 A; 3 vezetékes / pozitív logikájú kapcsoló; Frekvencia: 25 kHz; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-791 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 20 ... 60 VDC; Tartós határáram: 0,1 A; 2-vezetékes csatlakozás; Frekvencia: 3 kHz; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-794 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Piros állapotvisszajelzés; szürke |
| 286-792 | Optocsatoló modul; Piros állapotvisszajelzés; szürke |
| 286-725 | Optocsatoló modul; szürke |
| 286-380 | Kétállapotú relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 15 mm; szürke |
| 286-307/004-000 | Relémodul; Névleges bemeneti feszültség 110 VDC; 1 váltóérintkezővel; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-507 | Relémodul; Névleges bemeneti feszültség 115 VAC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-316 | Relémodul; Névleges bemeneti feszültség 220 VDC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-508 | Relémodul; Névleges bemeneti feszültség 230 VAC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-516 | Relémodul; Névleges bemeneti feszültség 230 VAC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-320 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 bontó és 1 záróérintkezővel; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-320/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 bontó és 1 záróérintkezővel; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-304 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-394/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 1 A; aranyozott érintkezőkkel; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; világosszürke |
| 286-304/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-376 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; nagy DC-teljesítmények kapcsolásához; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-364 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-368 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-364/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-368/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-336/001-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 bontó és 2 záróérintkezővel; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-312/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Folyamatos áram korlátozása: 5 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-312 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-328 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 záróérintkező; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-328/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 záróérintkező; Tartós határáram: 6 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-344/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 3 bontóérintkező és 1 záróérintkező; Vasút; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-352/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 4 záróérintkező; Folyamatos áram korlátozása: 5 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-742 | S0 interfésztápegység; Bemeneti feszültség 230 VAC; S0 interfész |
| 280-804 | Üres dugaszolható modul, saját beép-hez; 10 mm széles; Típus 3; 4 pólusú; szürke |
| 280-801 | Üres dugaszolható modul, saját beép-hez; szürke |
| 280-802 | Üres dugaszolható modul, saját beép-hez; szürke |
| 286-111 | Üres dugaszolható modul, saját beép-hez; Típus 10; 15 mm széles; 6 pólusú; szürke |
| 286-112 | Üres dugaszolható modul, saját beép-hez; Típus 11; 20 mm széles; 8 pólusú; szürke |
| 286-113 | Üres dugaszolható modul, saját beép-hez; Típus 12; 25 mm széles; 10 pólusú; szürke |
| 286-110 | Üres dugaszolható modul, saját beép-hez; Típus 9; 10 mm széles; 4 pólusú; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 249-130 | Alu-Plus érintkezőpaszta; az alumíniumvezeték-kezelési megjegyzésben megnevezett termék. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
A saját táblázat szerint 0,08–2,5 mm² tömör és finom elemi szálas vezetéket.
Mekkora csupaszolási hossz tartozik hozzá?
8–9 mm.
Mekkora a névleges áram?
10 A; a tartozékmodulok külön feltüntetett áramadatai nem módosítják ezt az értéket.
Milyen sínhez készült?
DIN 35 × 15 mm és DIN 35 × 7,5 mm sínhez.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-686
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
9,1 g/db
Cikkszám
4044918556842
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-686 4 vezetékes dugaszolható alapsorkapocs, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-686 |
| GTIN / EAN | 4044918556842 |
| Terméktípus | Négyvezetékes dugaszolható alapsorkapocs |
Villamos adatok és működés
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 10 A |
|---|---|
| III/2 és II/2 kategóriák | A névleges feszültség, impulzusfeszültség és áram – jellel szerepel. |
| Veszteségi teljesítmény pólusonként/potenciálonként | 0,133 W |
| A veszteséghez tartozó névleges áram | 10 A |
| Az áramfüggő veszteséghez megadott ellenállás | 0,00133 Ω |
Vezetékek és csatlakozás
| A megnevezés névleges keresztmetszete | 2,5 mm² |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Összes csatlakozási pont száma | 4 |
| Szintek száma | 1 |
| Működtetés | Működtetőszerszám |
| Csatlakoztatható anyagok | Réz; alumínium a külön előírások szerint |
| 12 AWG feltétele | THHN, THWN vezeték |
| Előírt érintkezőpaszta | WAGO Alu-Plus; 249-130 |
| Huzalozási irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 75 mm / 2,953 inch |
| Mélység a DIN kalapsín felső részétől | 28 mm / 1,102 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Kialakítás | vízszintes típus |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,134 MJ |
| Tömeg | 9,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Méretábra részmérete | 42,5 mm / 1,67 inch |
| Méretábra teljes vízszintes mérete | 75 mm / 2,95 inch |
| Méretábra függőleges mérete | 28 mm / 1,1 inch |
Egyedi feltételek és adateltérések
| Tartozékok és alapsorkapocs értékei | A külön felsorolt relé-, optocsatoló-, biztosító- és egyéb modulok saját feszültség-, áram- és frekvenciaadatai az adott tartozékra vonatkoznak; nem az alapsorkapocs működési értékei. |
|---|---|
| Alumíniumvezetékek általános felső határa és saját tartomány | Az alumíniumkezelési általános megjegyzés legfeljebb 4 mm² / 12 AWG tömör vezetéket említ Alu-Plus pasztával. Ez nem tágítja a jelen sorkapocs 0,08–2,5 mm²-es saját vezeték-keresztmetszetét. |
| Alumíniumra megadott általános áramértékek | A megjegyzés 2,5 mm² = 16 A és 4 mm² = 22 A vezető-adatokat közöl a kisebb vezetőképesség figyelembevételéhez. Ezek nem írják felül a jelen alapsorkapocs 10 A névleges áramát, és nem teszik csatlakoztathatóvá a 4 mm²-es vezetéket. |
| Eltérő mm²- és AWG-tartományok | A saját táblázat 0,08 … 2,5 mm² / 28 … 12 AWG tartományt közöl; 12 AWG esetén külön THHN, THWN feltétellel. |
| Érvéghüvely | A CAGE CLAMP minden vezetékfajta csatlakozását támogatja; az ismertető szerint az érvéghüvely krimpelése nem szükséges. |
| Rajzi és táblázatos méretek | A rajz 75 mm / 2,95 inch, 28 mm / 1,1 inch és 42,5 mm / 1,67 inch méretet mutat. A geometriai táblázat ugyanakkor 75 mm / 2,953 inch és 28 mm / 1,102 inch értéket közöl; az inch-adatok eltérő kerekítéssel szerepelnek. |
Gyártói nyilatkozatok és tanúsítványok
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG; a szabvány és tanúsítványnév mező – jelű. |
|---|---|
| CSA | C22.2; 1536071; DEKRA Certification B.V. |
| KEMA/KEUR | EN 60947; 71-154769; DEKRA Certification B.V. |
| UL | UL 1059; 20190731-E45172; Underwriters Laboratories Inc. |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG; a szabvány és tanúsítványnév mező – jelű. |
| ABS | EN 60947; 24-0152298-PDA; American Bureau of Shipping |
| BV | EN 60947; 07436/G0 BV; Bureau Veritas S.A. |
| DNV GL | TAE00001V2; a szabvány mező – jelű. |
Valós csatlakoztatási tudnivalók
| Alumíniumvezeték előkészítése | A tömör alumíniumvezetéket először pengével tisztítsd meg, majd azonnal helyezd az Alu-Plus érintkezőpasztával megtöltött kapocspontba. |
|---|---|
| Érintkezőpaszta további felvitele | Csatlakoztatás előtt az alumíniumvezeték teljes felületére is felvihető a WAGO Alu-Plus érintkezőpaszta. |
| A paszta hatása | A paszta összeszorításkor eltávolítja az oxidréteget, akadályozza a kapocspont újbóli oxidálódását és az alumínium-réz elektrolitikus korrózióját, valamint hosszú távú korrózióvédelmet biztosít. |
| Saját előkészítési méret | A jelen sorkapocshoz 8–9 mm csupaszolási hossz és a saját 0,08–2,5 mm²-es tartomány tartozik. |
Szükséges kiegészítők
| 280-335 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 280-334 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 280-315 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 280-314 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5irányú; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 286-891 | Alkatrészmodul biztosíték; (5 x 20) mm mikrobiztosíték; Névleges feszültség: 230 VAC/DC; szürke |
| 286-890 | Alkatrészmodul biztosíték; (5 x 20) mm mikrobiztosíték; Névleges feszültség: 24 VAC/DC; szürke |
| 286-822 | Alkatrészmodul LED-del; Piros LED; közösített katóddal |
| 280-801/281-413 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED (piros); 24 VDC; 5 mm széles; szürke |
| 280-801/281-414 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED (piros); 48 VDC; 5 mm széles; szürke |
| 280-801/281-416 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED (piros); 5 mm széles; szürke |
| 280-801/281-420 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED-del és visszanyeréses diódával; 5 mm széles; szürke |
| 280-801/281-421 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED-del és visszanyeréses diódával; 5 mm széles; szürke |
| 286-805 | Alkatrészmodul diódával; 5 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-807 | Alkatrészmodul diódával; 7 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-809 | Alkatrészmodul diódával; 9 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 280-801/281-411 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; 1N4007 diódával; 5 mm széles; szürke |
| 286-826 | ÉS kapu modul 6 bemenettel; világosszürke |
| 286-662 | Áramfigyelő modul; Egyenáram; Megfigyelési tartomány: 0,4 A - 3,5 A; 1 záróérintkező; világosszürke |
| 286-664 | Áramfigyelő modul; Váltakozó áram; Megfigyelési tartomány: 0,2 A - 3 A; 1 váltóérintkezővel; világosszürke |
| 286-665 | Áramfigyelő modul; Váltakozó áram; Megfigyelési tartomány: 1 A - 10 A; 1 váltóérintkezővel; világosszürke |
| 286-661 | Áramfigyelő modul; Váltakozó áram; világosszürke |
| 280-854 | Biztosító modul; miniatűr biztosítékkal forrasztott; 1 A FF; 5 mm széles; szürke |
| 280-856 | Biztosító modul; miniatűr biztosítékkal forrasztott; 2 A FF; 5 mm széles; szürke |
| 280-850 | Biztosító modul; miniatűr biztosítékkal forrasztott; 250 mA FF; 5 mm széles; szürke |
| 280-852 | Biztosító modul; miniatűr biztosítékkal forrasztott; 500 mA FF; 5 mm széles; szürke |
| 280-854/281-413 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 … 30 VDC; 1 A FF; 5 mm széles; szürke |
| 280-856/281-413 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 … 30 VDC; 2 A FF; 5 mm széles; szürke |
| 280-850/281-413 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 … 30 VDC; 250 mA FF; 5 mm széles; szürke |
| 280-852/281-413 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 … 30 VDC; 500 mA FF; 5 mm széles; szürke |
| 280-854/281-415 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 …30 VAC; 1 A FF; 5 mm széles; szürke |
| 280-856/281-415 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 …30 VAC; 2 A FF; 5 mm széles; szürke |
| 280-850/281-415 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 …30 VAC; 250 mA FF; 5 mm széles; szürke |
| 280-852/281-415 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 15 …30 VAC; 500 mA FF; 5 mm széles; szürke |
| 280-854/281-414 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 30 … 65 VDC; 1 A FF; 5 mm széles; szürke |
| 280-856/281-414 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 30 … 65 VDC; 2 A FF; 5 mm széles; szürke |
| 280-850/281-414 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 30 … 65 VDC; 250 mA FF; 5 mm széles; szürke |
| 280-852/281-414 | Biztosító modul; miniatűr biztosítékkal forrasztott; visszajelző lámpával; LED (piros); 30 … 65 VDC; 500 mA FF; 5 mm széles; szürke |
| 280-801/281-415 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; LED (piros); 5 mm széles; szürke |
| 286-830 | Egyenirányító hídmodul; Bemeneti feszültség 24 VAC; varisztoros védelmi áramkörrel; szürke |
| 286-640/004-000 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Folyamatos áram korlátozása: 5 A; Vasút; Multifunkciós; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-604/004-000 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Tartós határáram: 6 A; Elengedés: 10 ... 100 s; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-640 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Tartós határáram: 6 A; Vasút; Multifunkciós/Több időzítő; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-573 | Öntartó relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm |
| 286-896 | Kapcsolómodul; impulzuskapcsolóval; Kapcsolási feszültség: 250 VAC; Kapcsolóáram: 6 A; szürke |
| 286-895 | Kapcsolómodul; váltó, billenőkapcsolóval; Kapcsolási feszültség: 250 VAC; Kapcsolóáram: 6 A; szürke |
| 280-801/281-417 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; 5 mm széles; szürke |
| 280-801/281-418 | Dugaszolható alkatrész; dugaszolható sorkapcsoknak; 2 pólusú; 5 mm széles; szürke |
| 286-752/002-000 | Optocsatoló modul; Névleges bemeneti feszültség 5 VDC; Kimeneti feszültségtartomány 20 ... 30 VDC; Tartós határáram: 0,5 A; 3 vezetékes / pozitív logikájú kapcsoló; Frekvencia: 25 kHz; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-790 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 0 ... 30 VDC; Tartós határáram: 0,5 A; szürke |
| 286-721 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 15 ... 30 VDC; Folyamatos áram korlátozása: 5 A; 3 vezetékes / negatív logikájú kapcsoló; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-723 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 15 ... 30 VDC; Tartós határáram: 4 A; 3 vezetékes / pozitív logikájú kapcsoló; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-752 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 20 ... 30 VDC; Tartós határáram: 0,5 A; 3 vezetékes / pozitív logikájú kapcsoló; Frekvencia: 25 kHz; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-791 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 20 ... 60 VDC; Tartós határáram: 0,1 A; 2-vezetékes csatlakozás; Frekvencia: 3 kHz; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-794 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Piros állapotvisszajelzés; szürke |
| 286-792 | Optocsatoló modul; Piros állapotvisszajelzés; szürke |
| 286-725 | Optocsatoló modul; szürke |
| 286-380 | Kétállapotú relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 15 mm; szürke |
| 286-307/004-000 | Relémodul; Névleges bemeneti feszültség 110 VDC; 1 váltóérintkezővel; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-507 | Relémodul; Névleges bemeneti feszültség 115 VAC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-316 | Relémodul; Névleges bemeneti feszültség 220 VDC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-508 | Relémodul; Névleges bemeneti feszültség 230 VAC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-516 | Relémodul; Névleges bemeneti feszültség 230 VAC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-320 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 bontó és 1 záróérintkezővel; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-320/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 bontó és 1 záróérintkezővel; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-304 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-394/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 1 A; aranyozott érintkezőkkel; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; világosszürke |
| 286-304/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-376 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; nagy DC-teljesítmények kapcsolásához; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-364 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-368 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-364/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-368/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-336/001-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 bontó és 2 záróérintkezővel; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-312/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Folyamatos áram korlátozása: 5 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-312 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-328 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 záróérintkező; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-328/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 záróérintkező; Tartós határáram: 6 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-344/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 3 bontóérintkező és 1 záróérintkező; Vasút; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-352/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 4 záróérintkező; Folyamatos áram korlátozása: 5 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-742 | S0 interfésztápegység; Bemeneti feszültség 230 VAC; S0 interfész |
| 280-804 | Üres dugaszolható modul, saját beép-hez; 10 mm széles; Típus 3; 4 pólusú; szürke |
| 280-801 | Üres dugaszolható modul, saját beép-hez; szürke |
| 280-802 | Üres dugaszolható modul, saját beép-hez; szürke |
| 286-111 | Üres dugaszolható modul, saját beép-hez; Típus 10; 15 mm széles; 6 pólusú; szürke |
| 286-112 | Üres dugaszolható modul, saját beép-hez; Típus 11; 20 mm széles; 8 pólusú; szürke |
| 286-113 | Üres dugaszolható modul, saját beép-hez; Típus 12; 25 mm széles; 10 pólusú; szürke |
| 286-110 | Üres dugaszolható modul, saját beép-hez; Típus 9; 10 mm széles; 4 pólusú; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 249-130 | Alu-Plus érintkezőpaszta; az alumíniumvezeték-kezelési megjegyzésben megnevezett termék. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.08. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-686 4 vezetékes dugaszolható alapsorkapocs, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Alumíniumvezeték és érintkezőpaszta
| Alumíniumvezeték előkészítése | A tömör alumíniumvezetéket először pengével tisztítsd meg, majd azonnal helyezd az Alu-Plus érintkezőpasztával megtöltött kapocspontba. |
|---|---|
| Érintkezőpaszta további felvitele | Csatlakoztatás előtt az alumíniumvezeték teljes felületére is felvihető a WAGO Alu-Plus érintkezőpaszta. |
| A paszta hatása | A paszta összeszorításkor eltávolítja az oxidréteget, akadályozza a kapocspont újbóli oxidálódását és az alumínium-réz elektrolitikus korrózióját, valamint hosszú távú korrózióvédelmet biztosít. |
| Saját előkészítési méret | A jelen sorkapocshoz 8–9 mm csupaszolási hossz és a saját 0,08–2,5 mm²-es tartomány tartozik. |
Saját vezeték- és áramkorlátok
| A megnevezés névleges keresztmetszete | 2,5 mm² |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Összes csatlakozási pont száma | 4 |
| Szintek száma | 1 |
| Működtetés | Működtetőszerszám |
| Csatlakoztatható anyagok | Réz; alumínium a külön előírások szerint |
| 12 AWG feltétele | THHN, THWN vezeték |
| Előírt érintkezőpaszta | WAGO Alu-Plus; 249-130 |
| Huzalozási irány | Felső bekötés |
| Alumíniumvezetékek általános felső határa és saját tartomány | Az alumíniumkezelési általános megjegyzés legfeljebb 4 mm² / 12 AWG tömör vezetéket említ Alu-Plus pasztával. Ez nem tágítja a jelen sorkapocs 0,08–2,5 mm²-es saját vezeték-keresztmetszetét. |
|---|---|
| Alumíniumra megadott általános áramértékek | A megjegyzés 2,5 mm² = 16 A és 4 mm² = 22 A vezető-adatokat közöl a kisebb vezetőképesség figyelembevételéhez. Ezek nem írják felül a jelen alapsorkapocs 10 A névleges áramát, és nem teszik csatlakoztathatóvá a 4 mm²-es vezetéket. |
| Eltérő mm²- és AWG-tartományok | A saját táblázat 0,08 … 2,5 mm² / 28 … 12 AWG tartományt közöl; 12 AWG esetén külön THHN, THWN feltétellel. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
