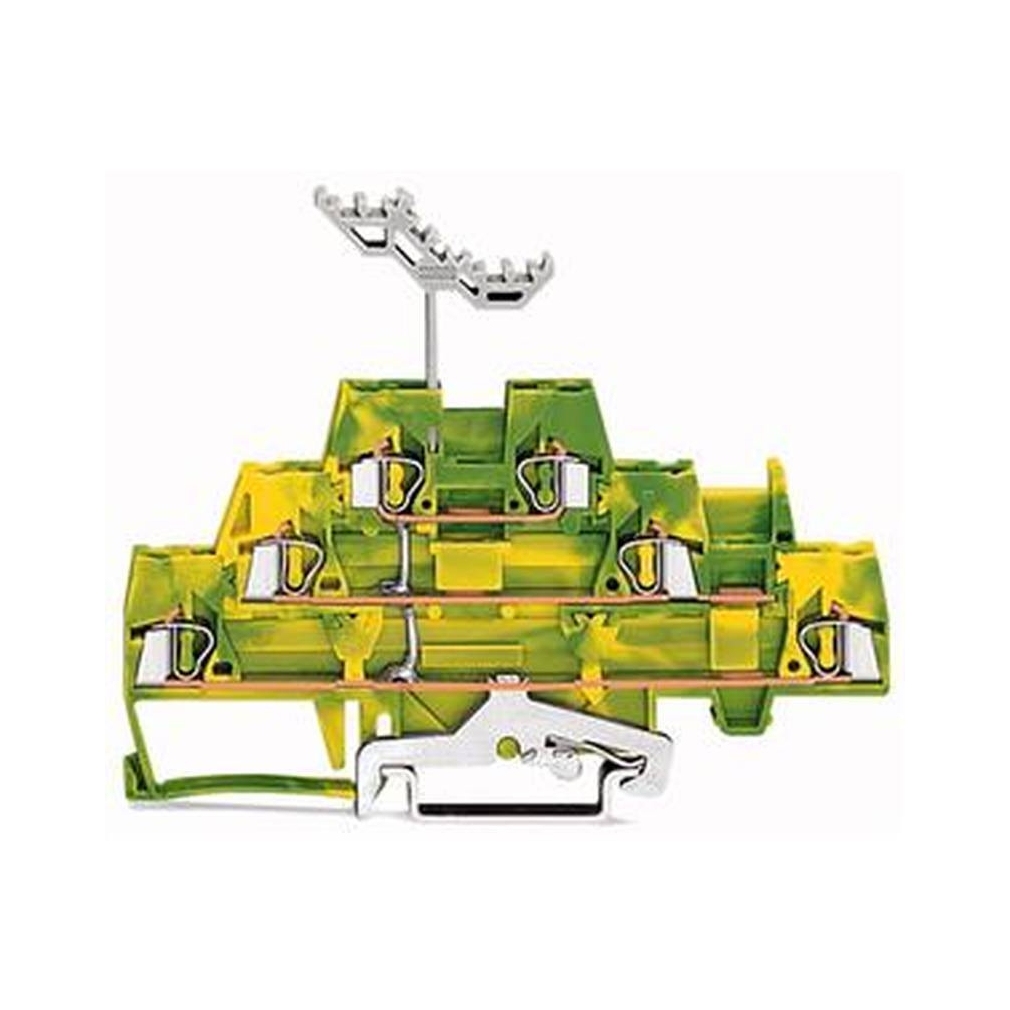

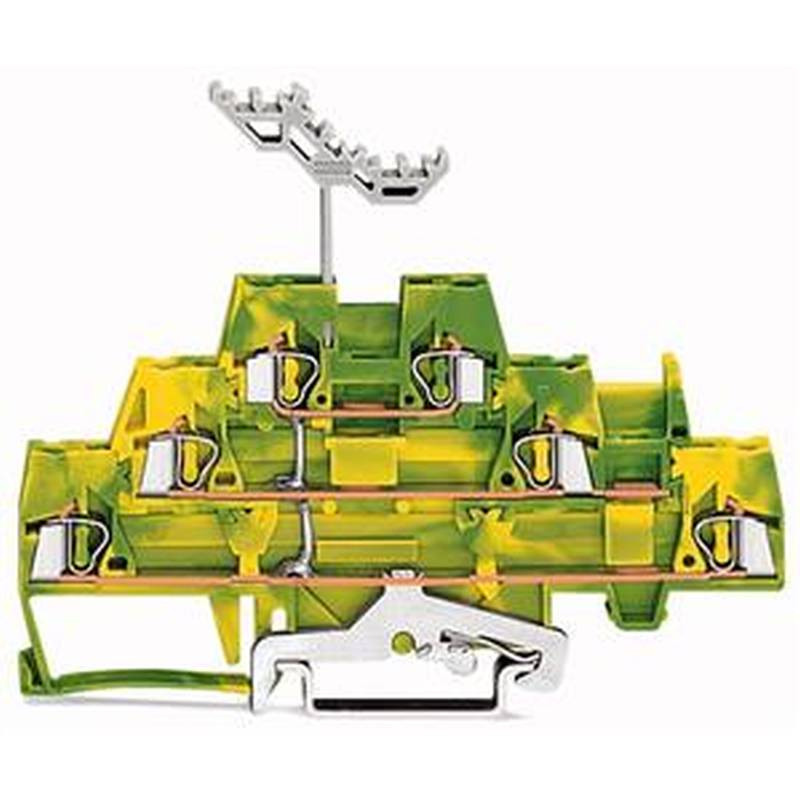

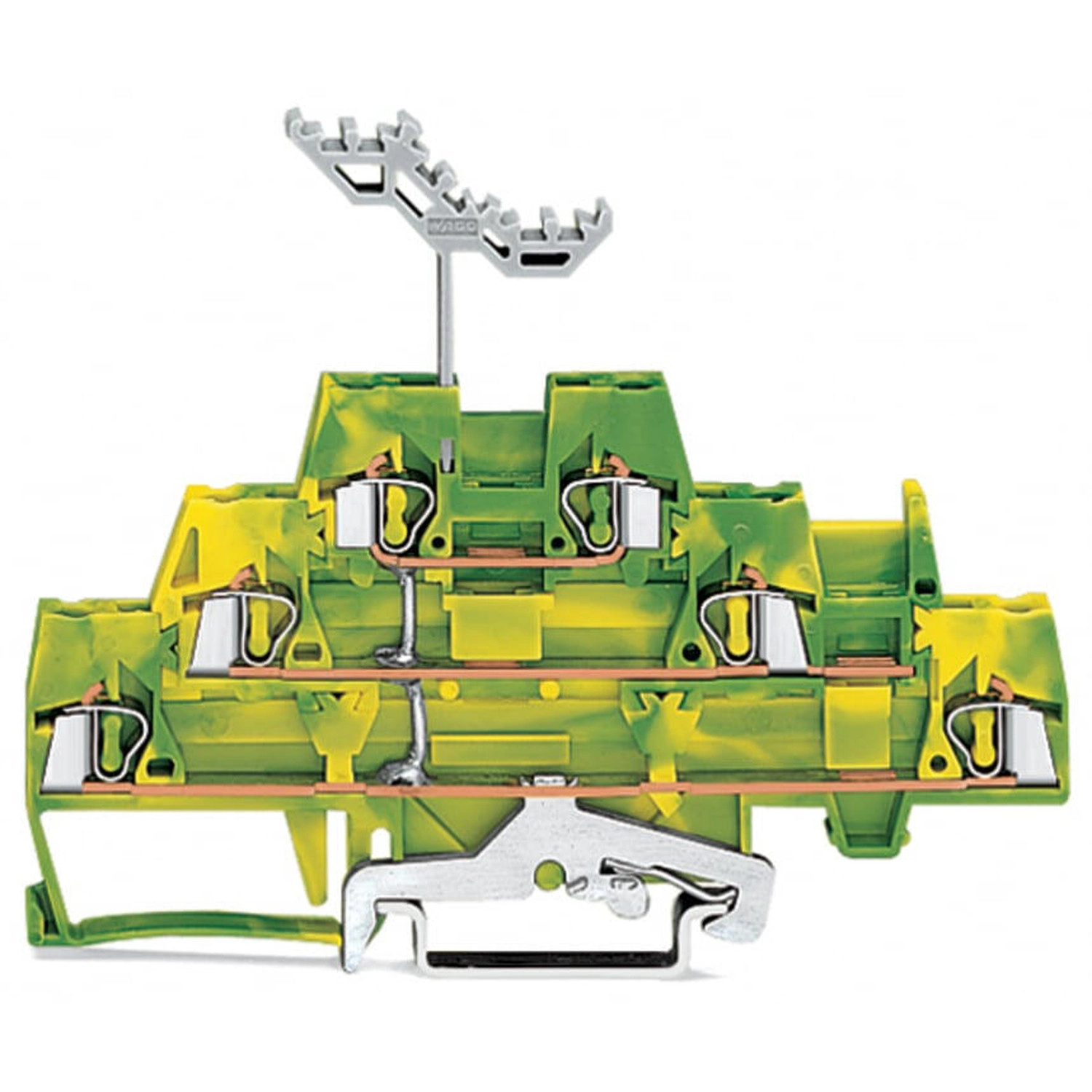

Wago 280-597 háromemeletes földelősorkapocs, 6 vezetékes, 2,5 mm², CAGE CLAMP®, jelölőtartóval, belső közösítés, DIN 35 sínhez, zöld-sárga
RRP:5 675 Ft/db
5 276 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
4 671 Ft/db
nettó 3 678 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Háromemeletes sorkapocs, 280-as sorozat, CAGE CLAMP®. A Wago 280-597 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A háromemeletes sorkapocs földelősorkapocsként is használható. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Szerelésre kész, azonnal használható. Kezelőszerszámos működtetés. Megfelelő megoldás minden vezetékezési feladathoz.
A Wago 280-597 zöld-sárga belső közösítésű háromemeletes földelő sorkapocs, 2,5 mm² névleges keresztmetszettel és működtetőszerszámmal kezelhető CAGE CLAMP csatlakozással. A vezeték csupaszolási hossza 8–9 mm. A három szint belső közösítéssel egyetlen földelő potenciált alkot.
Villamos adatok és feltételeik
| IEC/EN 60947-7-2; III/3, III/2 és II/2 | Mindhárom kategóriában a névleges feszültség, impulzusfeszültség és névleges áram mezője – jelű. |
|---|
Vezetékcsatlakozás
| Csatlakozási pontok száma | 6 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 3 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium a külön feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| 12 AWG megjegyzés | THHN, THWN |
Méretek, anyagok és környezet

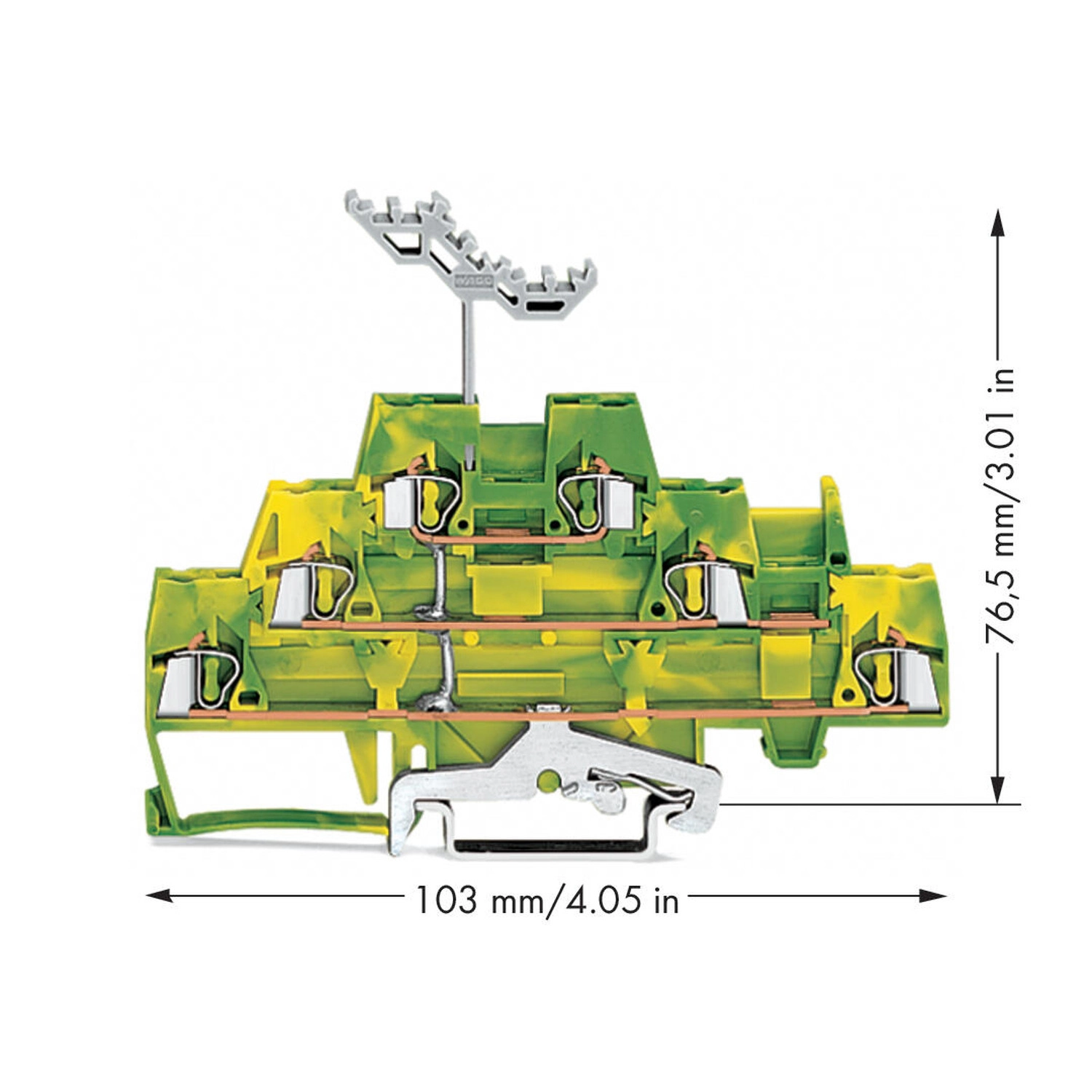

| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 103 mm / 4,055 inch |
| Mélység a DIN kalapsín felső részétől | 76,5 mm / 3,012 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,243 MJ |
| Tömeg | 21,7 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín méretei | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm |

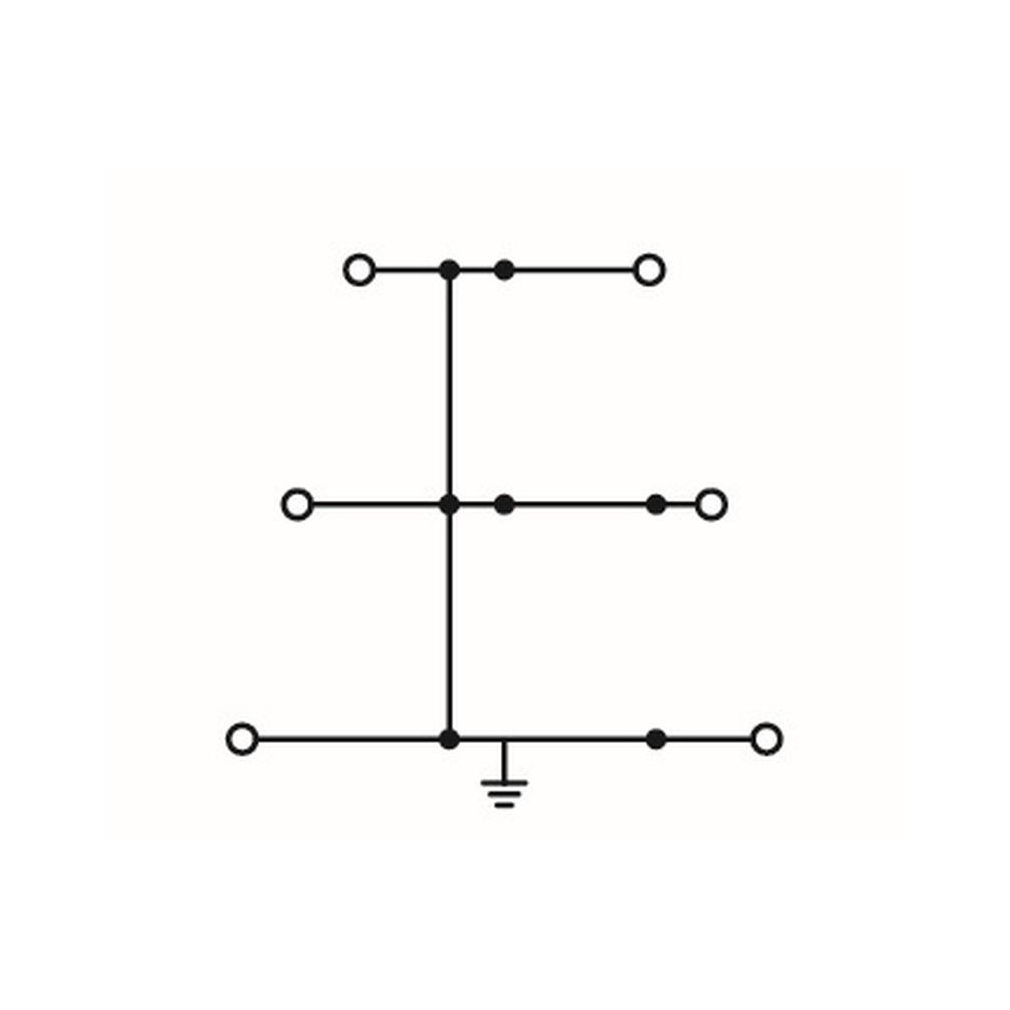

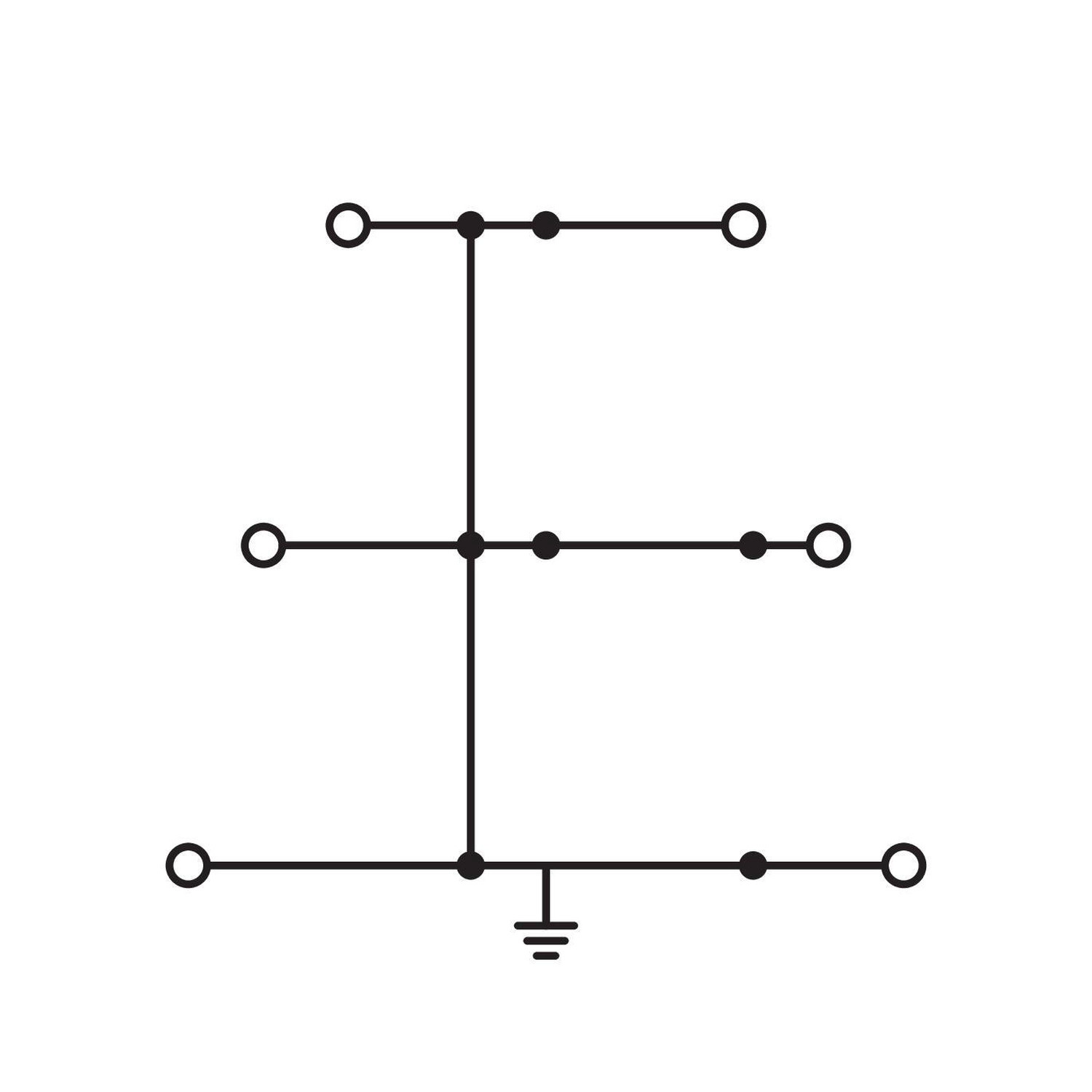

| Kapcsolási vázlat | Három szint belső közösítéssel; közös földelési jelölés. |
| Jelölőtartó | Jelölőtartóval |
Kezelési műveletek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Vezeték behelyezése | A működtetőszerszámmal nyitott CAGE CLAMP kapocsba helyezd be a vezetéket. |
| Jelölés | A WMB jelölőrendszerrel jelöld a sorkapcsot. |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték. Vezetőanyaghoz tartozó családadat; nem helyettesíti a földelősorkapocs – jelű saját névlegesáram-mezőjét. |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek
| Azonos szint közösítése | Az azonos szinten elhelyezett dugaszolható rövidrezáró áthidalóval két egymás melletti háromemeletes sorkapocs közösíthető. |
|---|---|
| Háromemeletes kialakítás helyigénye | A bemutatott összehasonlításban a háromemeletes kialakítás 67%-kal kevesebb helyet foglal el a kalapsínen. |
Tanúsítványok és nyilatkozatok
| CSA | DEKRA Certification B.V. C22.2 1536071 |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-154769 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-336 | Közbenső válaszlap; 1,1 mm vastag; narancssárga |
|---|---|
| 280-304 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 280-303 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-422 | Áthidaló; szigetelt; sárga-zöld |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 281-421 | Függőleges áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 249-141 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35-sínektől; szürke |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Ólom |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Ausztria | 934066d3-6eb7-4c67-b8a4-6157ad868575 |
| SCIP; Belgium | a544b4ce-2238-44db-8cfc-a91f35c17f66 |
| SCIP; Bulgária | 1c303def-9792-44e1-a4b1-e2abe9150e11 |
| SCIP; Csehország | 52feaa48-daf5-47ce-89f3-8e4780bffb03 |
| SCIP; Dánia | 2eee42f5-c299-4079-9689-10ea10ce3014 |
| SCIP; Finnország | 4e8a84f6-7b8a-4995-bd57-0be250ea022d |
| SCIP; Franciaország | 60c33eda-29b5-4066-9def-e8ce4484a0ae |
| SCIP; Németország | 386be066-2c77-4747-821a-9d717d84cd9a |
| SCIP; Magyarország | cd73058b-ffc2-481a-8bc5-ffae3e4cfa9c |
| SCIP; Olaszország | 3de48560-2859-4f4d-83cd-2be604c9d054 |
| SCIP; Hollandia | 9e277733-42b5-40fe-918e-ba0804320a82 |
| SCIP; Lengyelország | 1635073a-ba5c-4b68-bbf2-6283b399de4a |
| SCIP; Románia | 96707990-b7cc-4fae-aeb6-72fc8f8542f3 |
| SCIP; Svédország | a44c0356-059d-4ede-9046-cca9a98dc616 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a csupaszolási hossz?
8–9 mm.
Milyen csatlakozása van?
Működtetőszerszámmal kezelhető CAGE CLAMP.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-597
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
23 g/db
Cikkszám
4045454194628
