Érzékelősorkapocs, 280-as sorozat, kezelőszerszámos működtetés. A Wago 280-570 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Megfelelő megoldás minden vezetékezési feladathoz. Tartósan biztonságos csatlakozások. 5 vezetékcsatlakozási pont. Kezelőszerszámos működtetés.

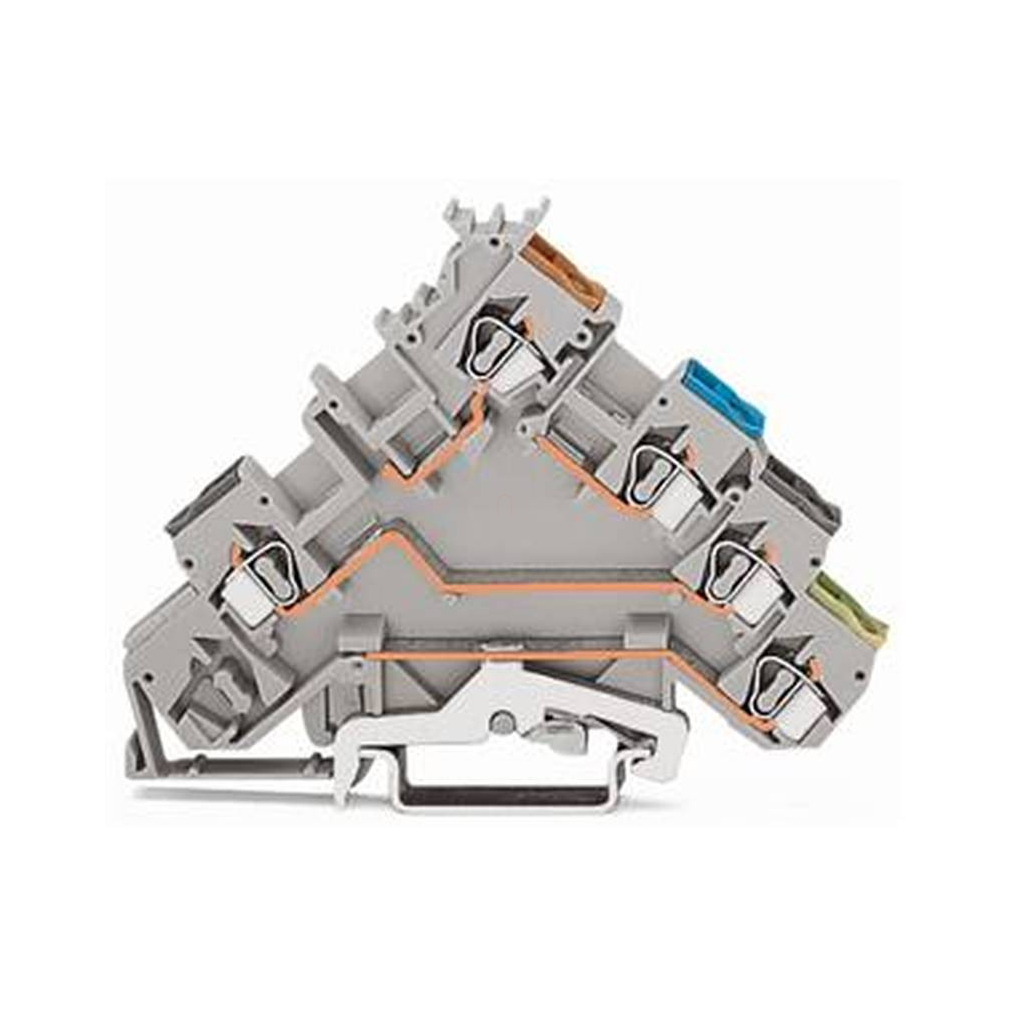

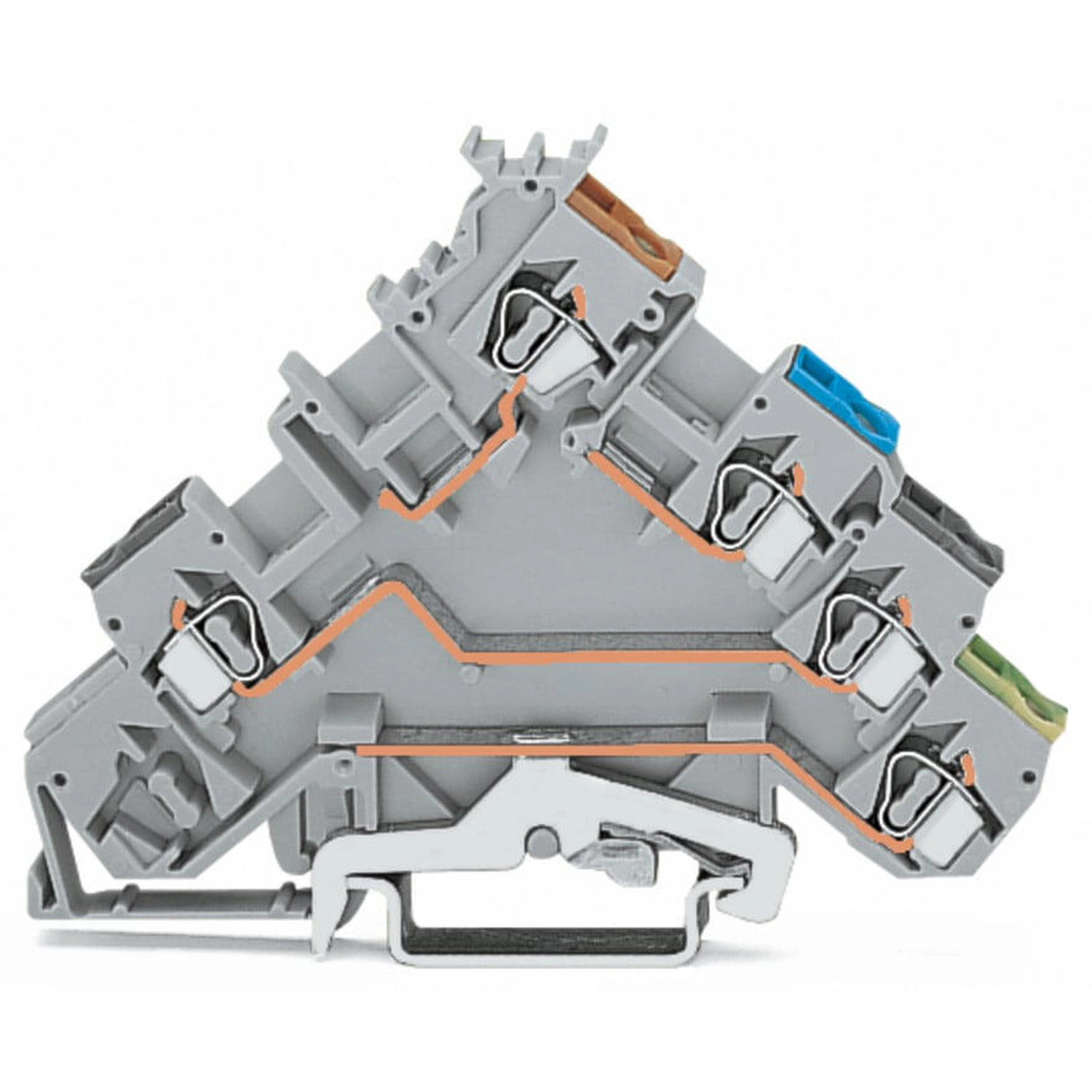

A Wago 280-570 szürke négyvezetékes érzékelő-sorkapocs földelőcsatlakozással, 2,5 mm² névleges keresztmetszettel. CAGE CLAMP® csatlakozása működtetőszerszámmal kezelhető, csupaszolási hossza 8–9 mm. Középső jelölésű kivitel.
Villamos adatok és feltételeik
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 20 A |
|---|---|
| Veszteségi teljesítmény potenciálonként | 0,532 W; 20 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 5 |
|---|---|
| Potenciálok száma | 4 |
| Szintek száma | 4 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium a külön feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG megjegyzés | THHN, THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 90,5 mm / 3,563 inch |
| Mélység a DIN kalapsín felső részétől | 63,5 mm / 2,5 inch |
| Kialakítás | döntött |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,201 MJ |
| Tömeg | 18,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín méretei | DIN 35 × 15 és DIN 35 × 7,5 mm |

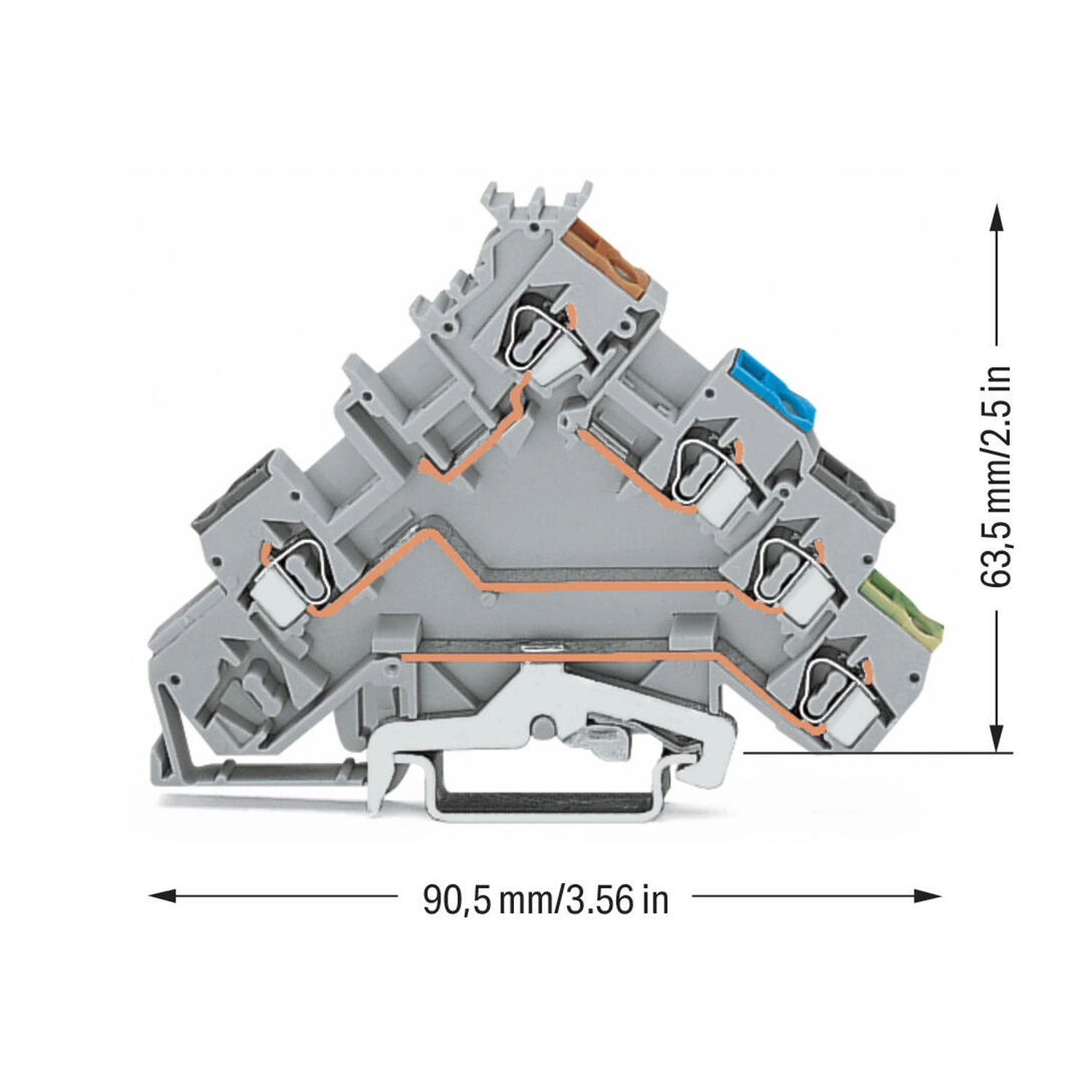

| Méretábra vízszintes / függőleges mérete | 90,5 mm / 3,56 inch; 63,5 mm / 2,5 inch |

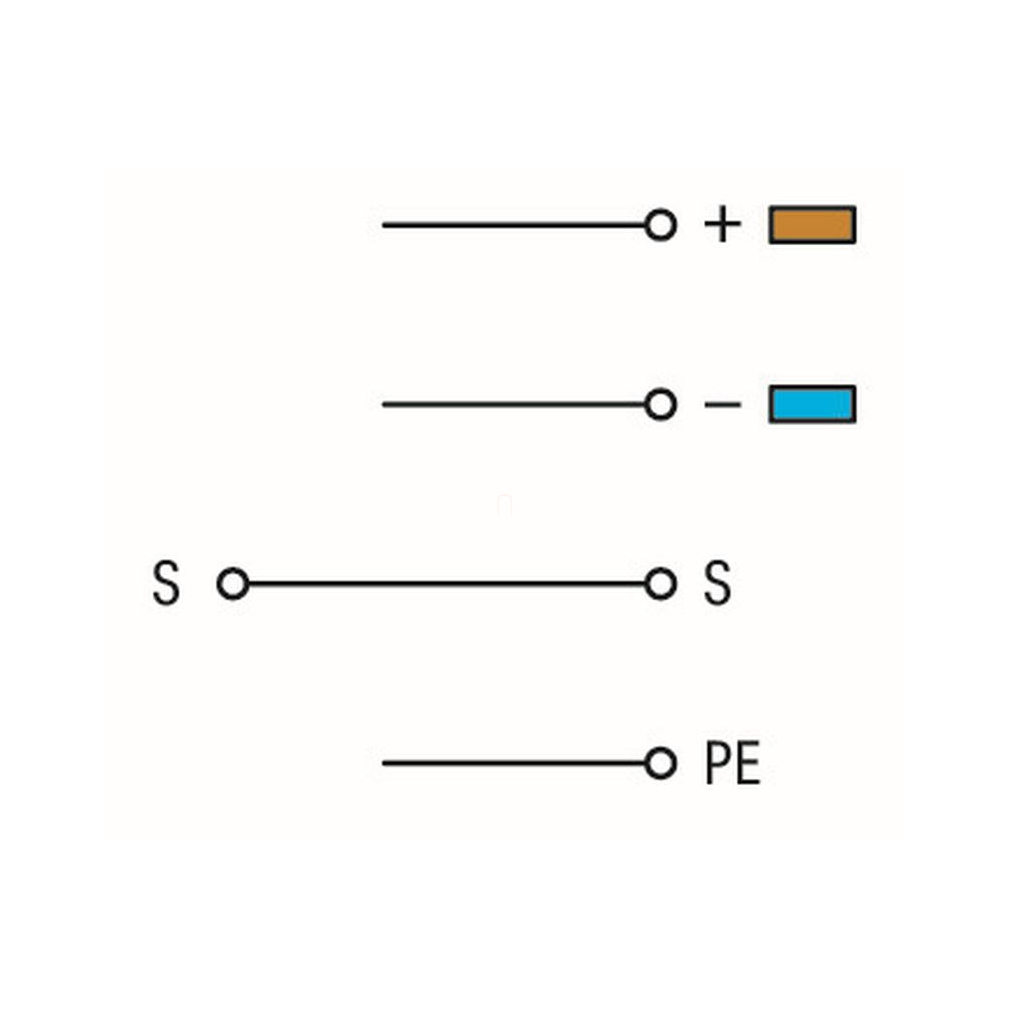

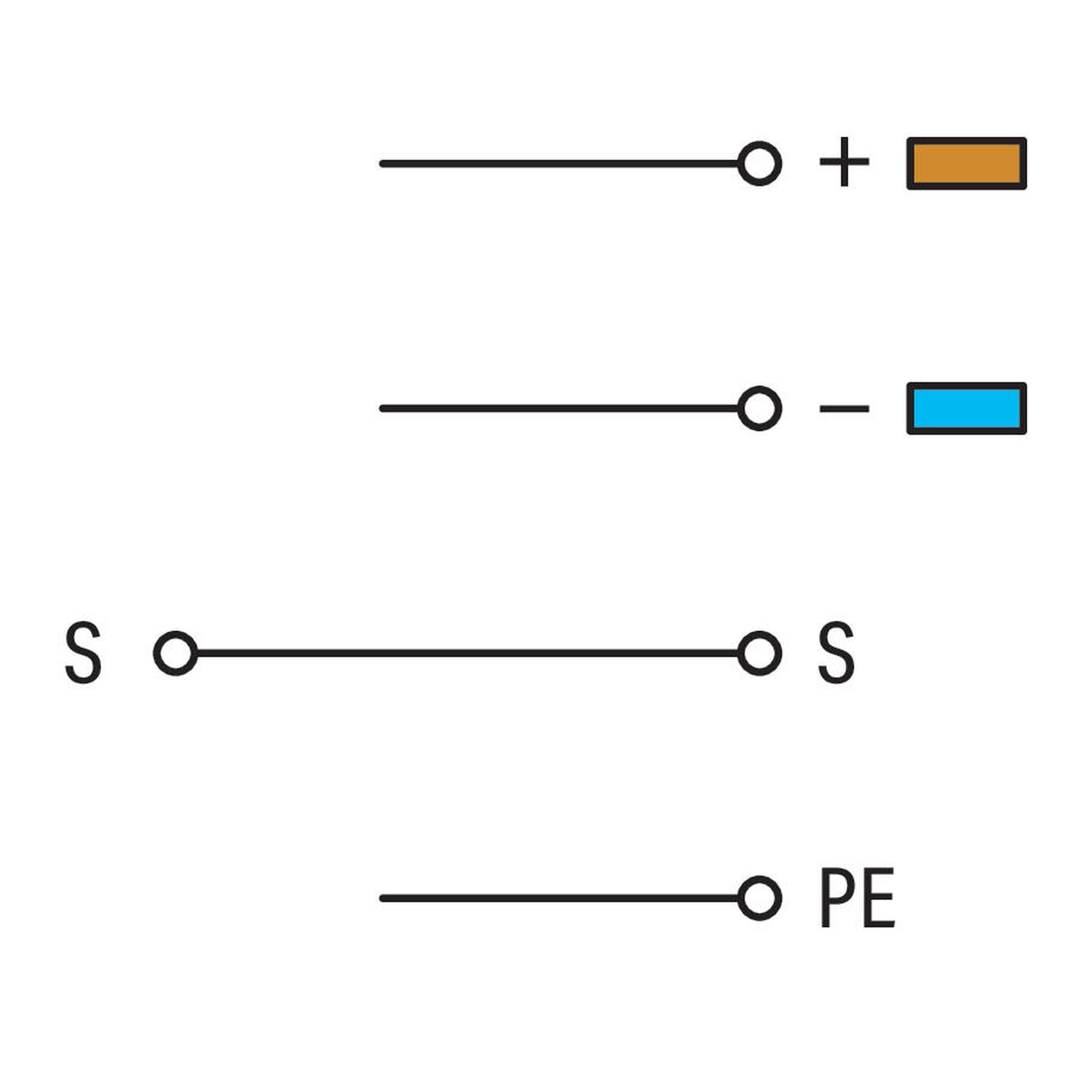

| Kapcsolási vázlat | Barna pluszág, kék mínuszág, átmenő S jelút és PE ág. |
| Vezetékbevezetők | Színnel azonosított vezetékbevezetők |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Kezelési műveletek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Eltávolítás előtt | Először távolítsd el az áthidalási kontaktusokat, majd oldd ki a sorkapcsot a DIN-sínről. |
| Vezeték behelyezése | A CAGE CLAMP kapocshoz egyenes 210-720 vagy döntött 210-658 működtetőszerszámot használj. |
| Rövidrezáró áthidaló | A 280-402 áthidalót nyomd lefelé, amíg teljesen be nem helyezkedik. |
| Ellenőrzés | Banándugó és 209-170 vizsgálóadapter használható, illetve feszültségmérővel közvetlenül az áramvezető sínen végezhető ellenőrzés. |
| Jelölés | A WMB jelölőrendszerrel jelöld a sorkapcsot. |
Alkalmazási feltételek
| Földelő kapcsolat | A földelő láb a DIN-sínre pattintáskor automatikusan közvetlen villamos kapcsolatot hoz létre a sínnel. |
|---|---|
| Kábelcsatorna távolságai a méretábrán | 40-es csatornánál mindkét oldalon legalább 30 mm. A 60-as csatorna bal oldali méretvonala legalább 40 mm, a jobb oldali 40 mm értéket jelöl. |
| Működtetőszerszámok a távolságábrán | 210-658, 210-720 és 210-657; a jelölt hozzáférési irányokkal. |
| Alkalmazási példa | Érzékelő-sorkapocs háromvezetékes érzékelővel, földelt csatlakozással. |
| Tartozékadatok hatóköre | A felsorolt külön tartozékok méret-, áram-, feszültség- és keresztmetszetadatai az adott tartozékra vonatkoznak; nem változtatják meg a sorkapocs saját névleges adatait. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 2160584.53 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 1536071 |
| UR | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-323 | Vég- és válaszlap; 1 mm vastag; négy emeletes sorkapcsoknak; narancssárga |
|---|---|
| 280-320 | Vég- és válaszlap; 1 mm vastag; négy emeletes sorkapcsoknak; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-402 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolat tartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
Környezeti megfelelőség
| CAS-azonosító | 7439-92-1 |
|---|---|
| REACH jelöltlistás anyag | Ólom (Lead) |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP bejelentési szám; Ausztria | 1fcc4efd-27dd-478d-a626-bcc64265a364 |
| SCIP bejelentési szám; Belgium | a4264131-1e05-408e-ac12-932fdf674a6e |
| SCIP bejelentési szám; Bulgária | 69db176e-ca45-4668-936d-07f85b2d9466 |
| SCIP bejelentési szám; Csehország | 945c4885-5cd2-4c2f-ab91-edbfb9acef75 |
| SCIP bejelentési szám; Dánia | a65e6a78-55d2-41f3-8f17-b3bebdec65b9 |
| SCIP bejelentési szám; Finnország | 441aeb3f-5403-49e1-90db-4ded020dded7 |
| SCIP bejelentési szám; Franciaország | 365077d1-9ef6-428f-aea1-8733c1e22fd1 |
| SCIP bejelentési szám; Németország | 94da2fa3-e2e4-415d-8435-69156f6bd281 |
| SCIP bejelentési szám; Magyarország | a2893c8b-2a09-4c32-84c5-cfee032023fa |
| SCIP bejelentési szám; Olaszország | 641230f3-930a-49a0-83f9-a44d4e3a28d7 |
| SCIP bejelentési szám; Hollandia | 2ca2da03-14ac-4790-b4c8-5768a15f825d |
| SCIP bejelentési szám; Lengyelország | b06480b9-d8ef-40a0-9727-89fa183a3c42 |
| SCIP bejelentési szám; Románia | 69bcd4b1-b53a-40ac-a034-d248c611b036 |
| SCIP bejelentési szám; Svédország | 27db8d1b-b1b4-4bb5-954b-8733c22ec850 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a csupaszolási hossz?
8–9 mm.
Milyen csatlakozása van?
Működtetőszerszámmal kezelhető CAGE CLAMP®.
Mekkora a szélessége?
5 mm / 0.197 inch.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-570
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
18,5 g/db
Cikkszám
4045454093693
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-570 4 vezetékes érzékelő sorkapocs, földelő csatlakozással, színjelölt vezetőbemenettel, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-570 |
| GTIN / EAN | 4045454093693 |
| Terméktípus | Négyvezetékes érzékelő-sorkapocs földelőcsatlakozással |
Villamos adatok és feltételeik
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 20 A |
|---|---|
| Veszteségi teljesítmény potenciálonként | 0,532 W; 20 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 5 |
|---|---|
| Potenciálok száma | 4 |
| Szintek száma | 4 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium a külön feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG megjegyzés | THHN, THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 90,5 mm / 3,563 inch |
| Mélység a DIN kalapsín felső részétől | 63,5 mm / 2,5 inch |
| Kialakítás | döntött |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,201 MJ |
| Tömeg | 18,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín méretei | DIN 35 × 15 és DIN 35 × 7,5 mm |
| Méretábra vízszintes / függőleges mérete | 90,5 mm / 3,56 inch; 63,5 mm / 2,5 inch |
| Kapcsolási vázlat | Barna pluszág, kék mínuszág, átmenő S jelút és PE ág. |
| Vezetékbevezetők | Színnel azonosított vezetékbevezetők |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Kezelési műveletek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Eltávolítás előtt | Először távolítsd el az áthidalási kontaktusokat, majd oldd ki a sorkapcsot a DIN-sínről. |
| Vezeték behelyezése | A CAGE CLAMP kapocshoz egyenes 210-720 vagy döntött 210-658 működtetőszerszámot használj. |
| Rövidrezáró áthidaló | A 280-402 áthidalót nyomd lefelé, amíg teljesen be nem helyezkedik. |
| Ellenőrzés | Banándugó és 209-170 vizsgálóadapter használható, illetve feszültségmérővel közvetlenül az áramvezető sínen végezhető ellenőrzés. |
| Jelölés | A WMB jelölőrendszerrel jelöld a sorkapcsot. |
Alkalmazási feltételek
| Földelő kapcsolat | A földelő láb a DIN-sínre pattintáskor automatikusan közvetlen villamos kapcsolatot hoz létre a sínnel. |
|---|---|
| Kábelcsatorna távolságai a méretábrán | 40-es csatornánál mindkét oldalon legalább 30 mm. A 60-as csatorna bal oldali méretvonala legalább 40 mm, a jobb oldali 40 mm értéket jelöl. |
| Működtetőszerszámok a távolságábrán | 210-658, 210-720 és 210-657; a jelölt hozzáférési irányokkal. |
| Alkalmazási példa | Érzékelő-sorkapocs háromvezetékes érzékelővel, földelt csatlakozással. |
| Tartozékadatok hatóköre | A felsorolt külön tartozékok méret-, áram-, feszültség- és keresztmetszetadatai az adott tartozékra vonatkoznak; nem változtatják meg a sorkapocs saját névleges adatait. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 2160584.53 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 1536071 |
| UR | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-323 | Vég- és válaszlap; 1 mm vastag; négy emeletes sorkapcsoknak; narancssárga |
|---|---|
| 280-320 | Vég- és válaszlap; 1 mm vastag; négy emeletes sorkapcsoknak; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-402 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolat tartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-28 |
| eCl@ss 9.0 | 27-14-11-28 |
| ETIM 9.0 | EC000900 |
| ETIM 10.0 | EC000900 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosító | 7439-92-1 |
|---|---|
| REACH jelöltlistás anyag | Ólom (Lead) |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP bejelentési szám; Ausztria | 1fcc4efd-27dd-478d-a626-bcc64265a364 |
| SCIP bejelentési szám; Belgium | a4264131-1e05-408e-ac12-932fdf674a6e |
| SCIP bejelentési szám; Bulgária | 69db176e-ca45-4668-936d-07f85b2d9466 |
| SCIP bejelentési szám; Csehország | 945c4885-5cd2-4c2f-ab91-edbfb9acef75 |
| SCIP bejelentési szám; Dánia | a65e6a78-55d2-41f3-8f17-b3bebdec65b9 |
| SCIP bejelentési szám; Finnország | 441aeb3f-5403-49e1-90db-4ded020dded7 |
| SCIP bejelentési szám; Franciaország | 365077d1-9ef6-428f-aea1-8733c1e22fd1 |
| SCIP bejelentési szám; Németország | 94da2fa3-e2e4-415d-8435-69156f6bd281 |
| SCIP bejelentési szám; Magyarország | a2893c8b-2a09-4c32-84c5-cfee032023fa |
| SCIP bejelentési szám; Olaszország | 641230f3-930a-49a0-83f9-a44d4e3a28d7 |
| SCIP bejelentési szám; Hollandia | 2ca2da03-14ac-4790-b4c8-5768a15f825d |
| SCIP bejelentési szám; Lengyelország | b06480b9-d8ef-40a0-9727-89fa183a3c42 |
| SCIP bejelentési szám; Románia | 69bcd4b1-b53a-40ac-a034-d248c611b036 |
| SCIP bejelentési szám; Svédország | 27db8d1b-b1b4-4bb5-954b-8733c22ec850 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-570 4 vezetékes érzékelő sorkapocs, földelő csatlakozással, színjelölt vezetőbemenettel, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
A tömör és finom elemi szálas vezeték tartománya 0,08–2,5 mm² / 28–12 AWG, a csupaszolási hossz 8–9 mm. A 12 AWG megjegyzés THHN és THWN vezetőre vonatkozik.
Kezelési műveletek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Eltávolítás előtt | Először távolítsd el az áthidalási kontaktusokat, majd oldd ki a sorkapcsot a DIN-sínről. |
| Vezeték behelyezése | A CAGE CLAMP kapocshoz egyenes 210-720 vagy döntött 210-658 működtetőszerszámot használj. |
| Rövidrezáró áthidaló | A 280-402 áthidalót nyomd lefelé, amíg teljesen be nem helyezkedik. |
| Ellenőrzés | Banándugó és 209-170 vizsgálóadapter használható, illetve feszültségmérővel közvetlenül az áramvezető sínen végezhető ellenőrzés. |
| Jelölés | A WMB jelölőrendszerrel jelöld a sorkapcsot. |
Tömör alumíniumvezeték előkészítése
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek
| Földelő kapcsolat | A földelő láb a DIN-sínre pattintáskor automatikusan közvetlen villamos kapcsolatot hoz létre a sínnel. |
|---|---|
| Kábelcsatorna távolságai a méretábrán | 40-es csatornánál mindkét oldalon legalább 30 mm. A 60-as csatorna bal oldali méretvonala legalább 40 mm, a jobb oldali 40 mm értéket jelöl. |
| Működtetőszerszámok a távolságábrán | 210-658, 210-720 és 210-657; a jelölt hozzáférési irányokkal. |
| Alkalmazási példa | Érzékelő-sorkapocs háromvezetékes érzékelővel, földelt csatlakozással. |
| Tartozékadatok hatóköre | A felsorolt külön tartozékok méret-, áram-, feszültség- és keresztmetszetadatai az adott tartozékra vonatkoznak; nem változtatják meg a sorkapocs saját névleges adatait. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
