Wago 280-562/281-411 2 vezetékes aktuátor-sorkapocs, 1N4007 diódával, színjelölt vezetőbemenettel, 2,5 mm², CAGE CLAMP®, szürke
RRP:2 834 Ft/db
2 635 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 333 Ft/db
nettó 1 837 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

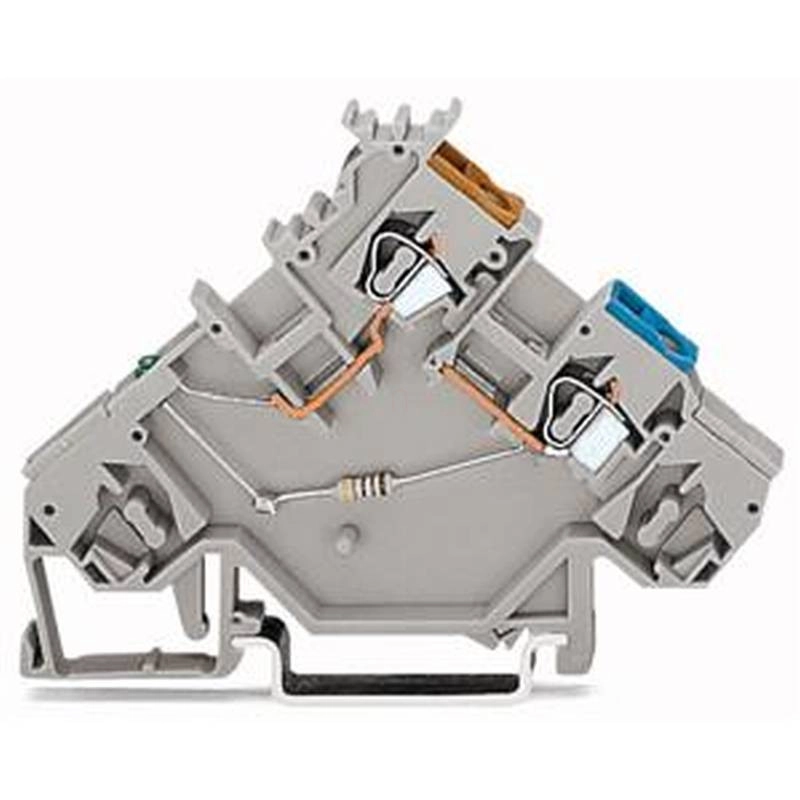

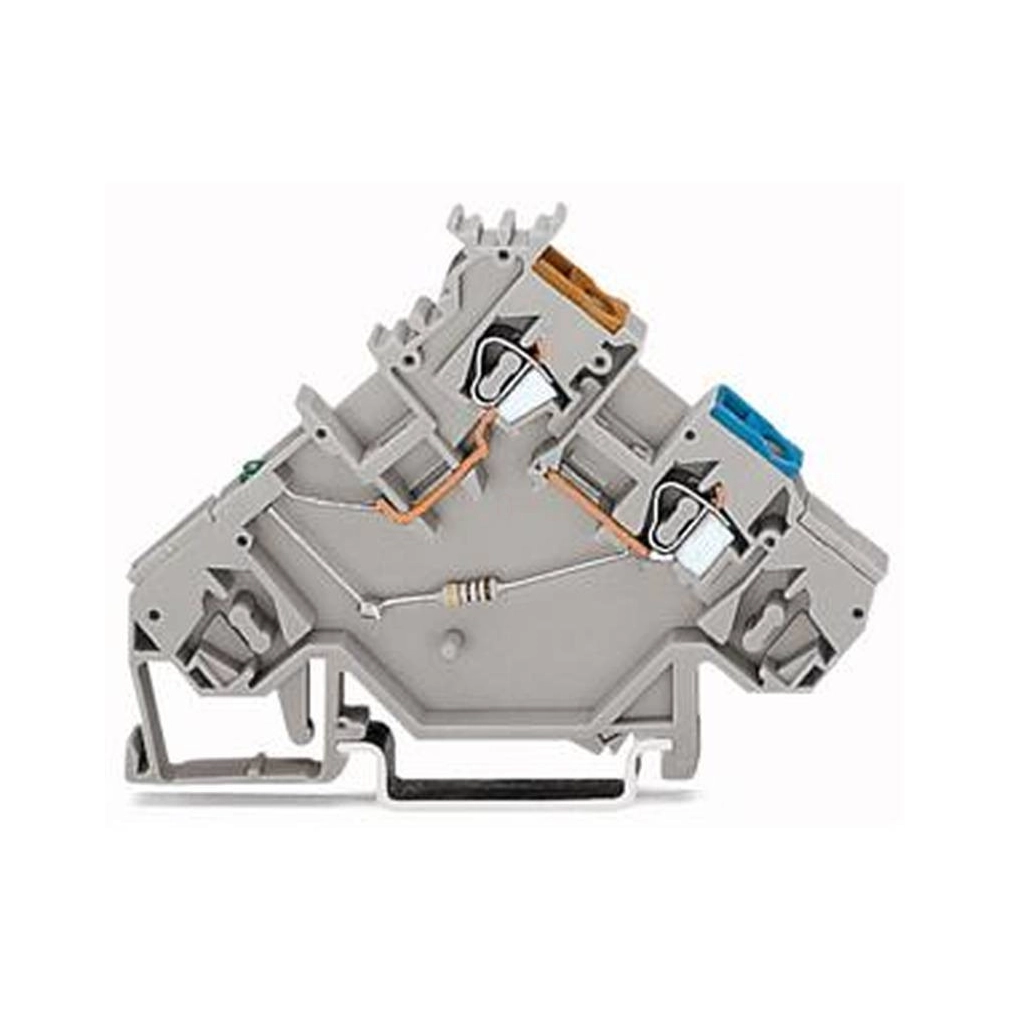

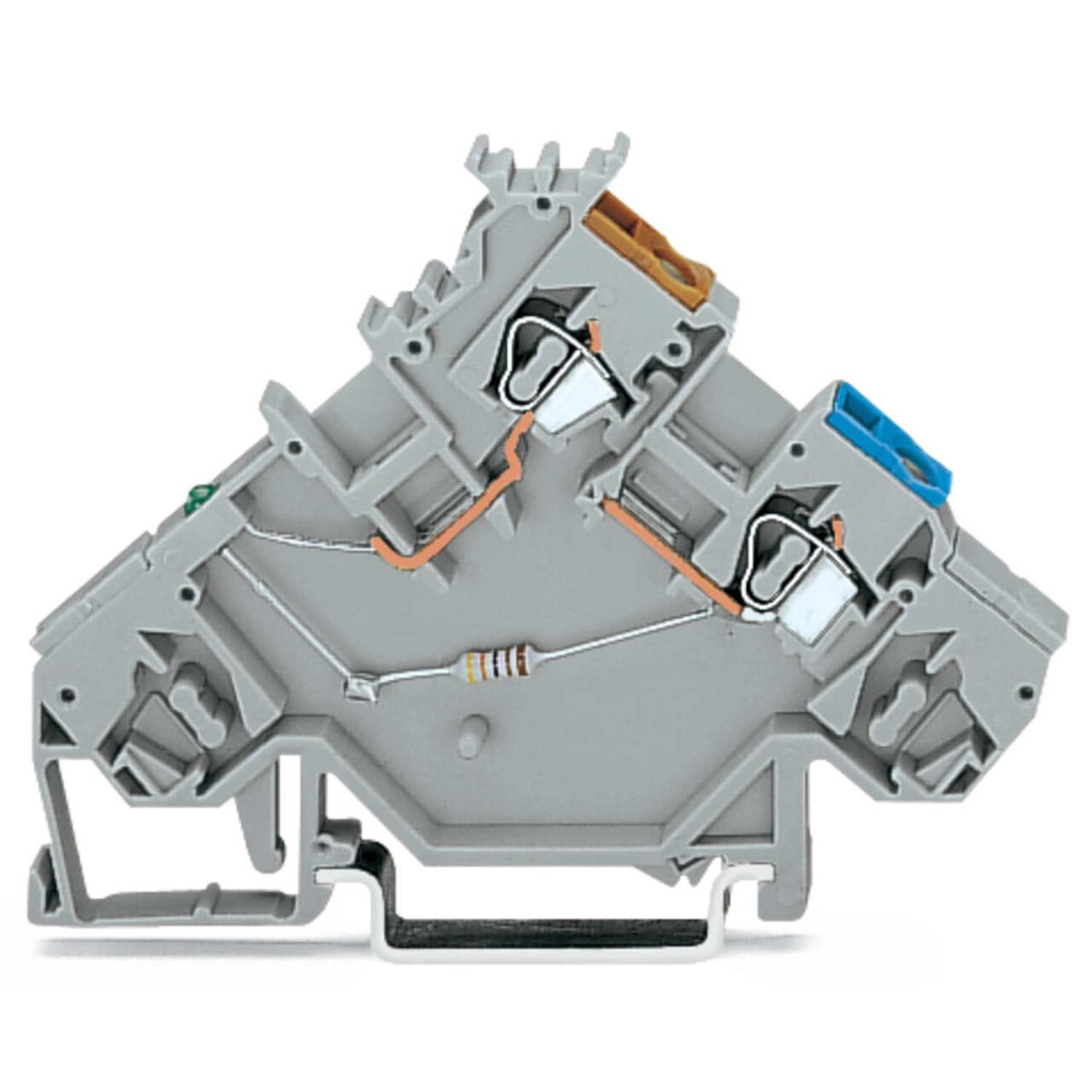

Aktuátor-sorkapocs, 280-as sorozat, kezelőszerszámos működtetés. A Wago 280-562/281-411 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm².
A Wago 280-562/281-411 szürke aktor sorkapocs szabadonfutó diódával CAGE CLAMP csatlakozással és 5 mm-es szélességgel készül. Beépített 1N4007 szabadonfutó diódát tartalmaz.
Villamos adatok és feltételeik
| IEC/EN szerinti névleges adatok; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 20 A |
|---|---|
| IEC/EN 60664-1 szerinti második villamosadat-csoport; III/3 | 250 V; 4 kV; 20 A |
| Veszteségi teljesítmény potenciálonként | 0,532 W |
| A veszteségi adat névleges árama | 20 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 2 |
| Szintek száma | 3 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; alumínium az Alu-Plus feltételeivel |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Vezetékátmérő megjegyzése | 12 AWG: THHN, THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 80 mm / 3,15 inch |
| Mélység a DIN-sín felső élétől | 55,5 mm / 2,185 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,183 MJ |
| Tömeg | 10,1 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Kialakítás | Döntött |

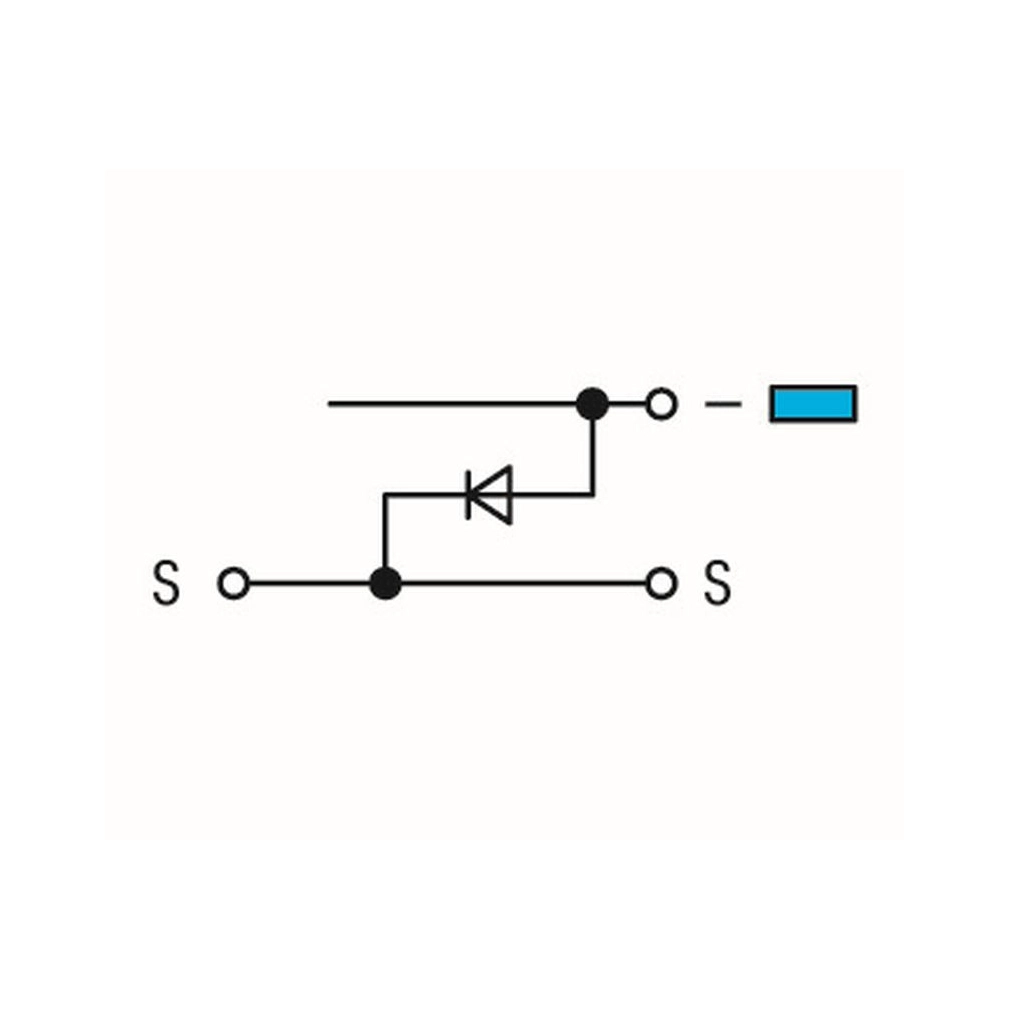

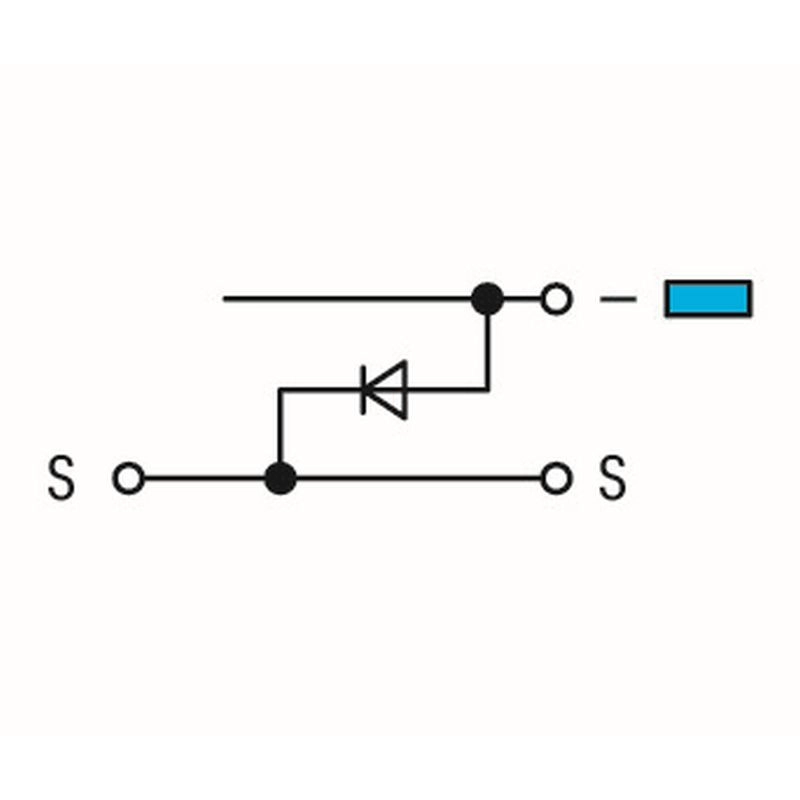

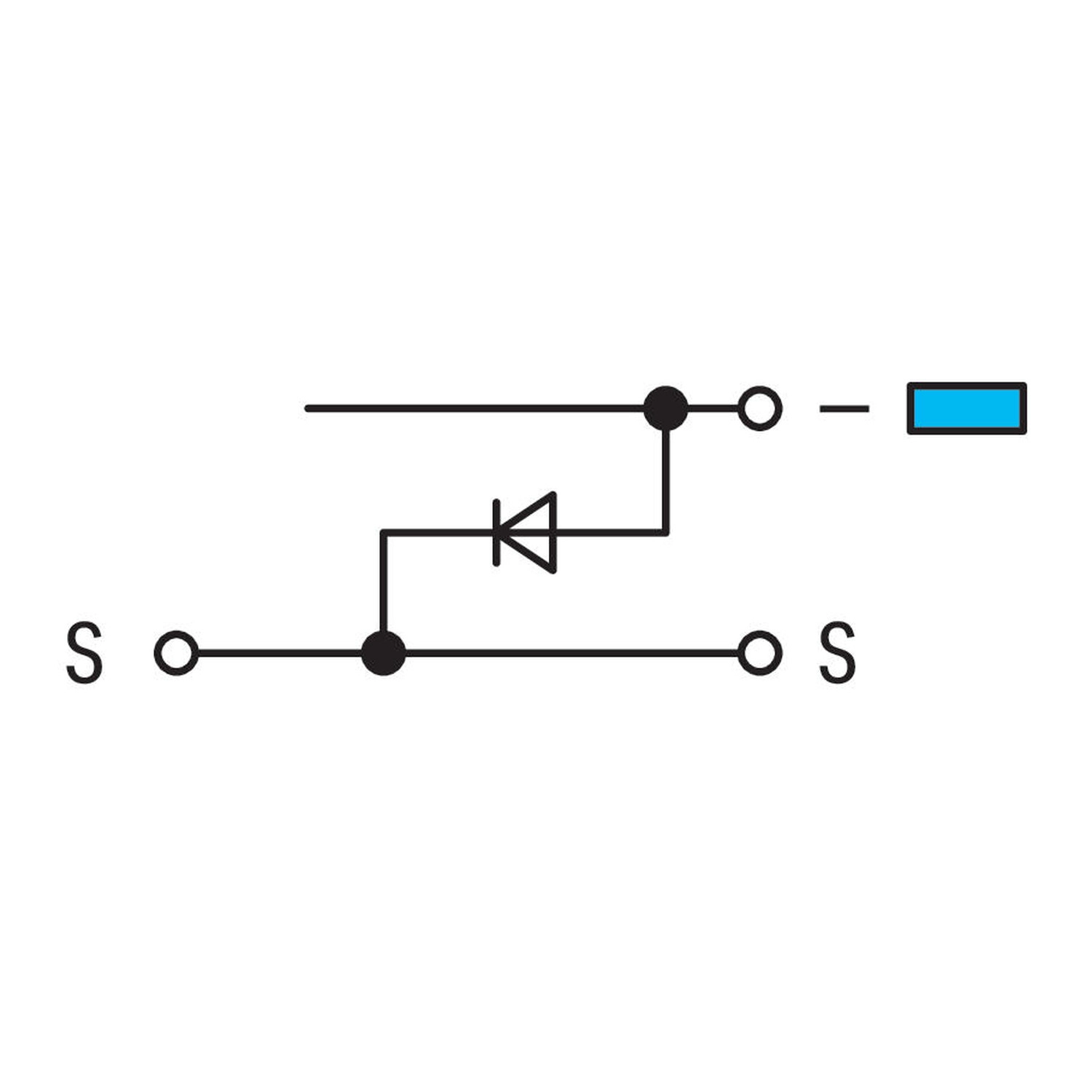

| Kapcsolási rajz jelölései | S–S átmenő ág; külön felső, mínuszjellel és kék jelöléssel ellátott csatlakozás. |
| Beépített alkatrész | 1N4007 szabadonfutó dióda |
| Diódás ág a rajzon | Az S ág és a mínuszjelű felső ág között, a kapcsolási rajz szerinti irányban. |
Alumíniumvezeték-feltételek
| Alumínium vezeték előkészítése | Tömör alumínium vezetékhez WAGO Alu-Plus érintkezőpasztát (249-130) kell használni. CAGE CLAMP csatlakozásnál először pengével tisztítsd meg az alumínium vezetéket, majd azonnal helyezd az Alu-Plus pasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető a paszta. |
|---|---|
| Alu-Plus hatásai | Összeszorításkor eltávolítja az oxidréteget; megakadályozza a kapocspont újbóli oxidálódását, valamint az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül; hosszú távú korrózióvédelmet nyújt. |
| Alumínium csökkent vezetőképessége | 2,5 mm² tömör alumínium vezetékhez a megadott áram 16 A; az alumínium kisebb vezetőképességét figyelembe kell venni. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 2160584.53 |
|---|---|
| UR | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-321 | Vég- és válaszlap; 1 mm vastag; háromemeletes sorkapcsokhoz; narancssárga |
|---|---|
| 280-319 | Vég- és válaszlap; 1 mm vastag; háromemeletes sorkapcsokhoz; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-402 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-154 | Burkolat; Típus 2; megfelelő burkolattartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283–285 sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-130 | Alu-Plus érintkezőpaszta tömör alumínium vezetékhez. |
Kezelés és közösítés
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Eltávolítás előtt | Először távolítsd el az áthidalási kontaktusokat, és ezt követően vedd le a sorkapcsot a DIN-sínről. |
| CAGE CLAMP vezetékbehelyezés | Egyenes 210-720 vagy döntött 210-658 működtetőszerszámmal helyezhető be a vezeték. |
| Közösítés | A 280-402 rövidrezáró áthidalót nyomd lefelé, amíg teljesen a helyére nem kerül. |
| Ellenőrzés adapterrel | Banándugóval és 209-170 vizsgálóadapterrel végezhető. |
| Közvetlen mérés | Feszültségmérővel közvetlenül az áramvezető sínen végezhető. |
| Minimális kábelcsatorna-távolság a rajzon | Mindkét oldalon legalább 20 a „40-es”, illetve legalább 30 a „60-as” kábelcsatornához. A szerelési rajz 210-658, 210-657 és 210-720 működtetőszerszámot jelöl; a távolságértékek mellett nincs külön mértékegység feltüntetve. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentességgel. |
|---|---|
| RoHS-mentesség | 7(a) |
| CAS-számok | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok | Ólom; 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol. |
| SCIP bejelentési szám – Ausztria | d9f92389-2054-4a27-b2f3-97722f05f9c0 |
| SCIP bejelentési szám – Belgium | e0133911-6fda-4680-bc0a-020a52d13fa0 |
| SCIP bejelentési szám – Bulgária | 4fecfd6c-4306-4ba4-9bb8-a9301690c699 |
| SCIP bejelentési szám – Csehország | e6bd3c9d-b497-4963-bcee-a2e31652cd90 |
| SCIP bejelentési szám – Dánia | edd28ff7-a734-4fb5-bc4c-d3749e3d1d8a |
| SCIP bejelentési szám – Finnország | 3c4e7782-8e96-40b6-a87b-aacc5baef9de |
| SCIP bejelentési szám – Franciaország | aa085ec2-4acb-4a3e-a0c4-fb37353f7e3e |
| SCIP bejelentési szám – Németország | 6d37df3a-bfe3-4f6c-b8bf-d58814d5cc8c |
| SCIP bejelentési szám – Magyarország | cb28a56c-8101-431b-af38-a5874b161a84 |
| SCIP bejelentési szám – Olaszország | f131bb2a-1ff1-482f-a327-d9af8d0034b9 |
| SCIP bejelentési szám – Hollandia | 316c7433-d2d5-459d-af26-2489a271e496 |
| SCIP bejelentési szám – Lengyelország | 3cc7742b-9769-443a-85b2-5d41913a7885 |
| SCIP bejelentési szám – Románia | 767033ab-1015-46c4-a5b5-b47b516abe21 |
| SCIP bejelentési szám – Svédország | 01daa877-90e7-4b01-9493-14d8723472c2 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Milyen csatlakozástechnikával készül?
Működtetőszerszámmal kezelt CAGE CLAMP csatlakozással.
Mekkora a szélessége?
5 mm.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-562/281-411
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
10,14 g/db
Cikkszám
4045454194550
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-562/281-411 2 vezetékes aktuátor-sorkapocs, 1N4007 diódával, színjelölt vezetőbemenettel, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-562/281-411 |
| GTIN / EAN | 4045454194550 |
| Terméktípus | Aktor sorkapocs szabadonfutó diódával |
Villamos adatok és feltételeik
| IEC/EN szerinti névleges adatok; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 20 A |
|---|---|
| IEC/EN 60664-1 szerinti második villamosadat-csoport; III/3 | 250 V; 4 kV; 20 A |
| Veszteségi teljesítmény potenciálonként | 0,532 W |
| A veszteségi adat névleges árama | 20 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 2 |
| Szintek száma | 3 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; alumínium az Alu-Plus feltételeivel |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Vezetékátmérő megjegyzése | 12 AWG: THHN, THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 80 mm / 3,15 inch |
| Mélység a DIN-sín felső élétől | 55,5 mm / 2,185 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,183 MJ |
| Tömeg | 10,1 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Kialakítás | Döntött |
| Kapcsolási rajz jelölései | S–S átmenő ág; külön felső, mínuszjellel és kék jelöléssel ellátott csatlakozás. |
| Beépített alkatrész | 1N4007 szabadonfutó dióda |
| Diódás ág a rajzon | Az S ág és a mínuszjelű felső ág között, a kapcsolási rajz szerinti irányban. |
Alumíniumvezeték-feltételek
| Alumínium vezeték előkészítése | Tömör alumínium vezetékhez WAGO Alu-Plus érintkezőpasztát (249-130) kell használni. CAGE CLAMP csatlakozásnál először pengével tisztítsd meg az alumínium vezetéket, majd azonnal helyezd az Alu-Plus pasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető a paszta. |
|---|---|
| Alu-Plus hatásai | Összeszorításkor eltávolítja az oxidréteget; megakadályozza a kapocspont újbóli oxidálódását, valamint az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül; hosszú távú korrózióvédelmet nyújt. |
| Alumínium csökkent vezetőképessége | 2,5 mm² tömör alumínium vezetékhez a megadott áram 16 A; az alumínium kisebb vezetőképességét figyelembe kell venni. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 2160584.53 |
|---|---|
| UR | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-321 | Vég- és válaszlap; 1 mm vastag; háromemeletes sorkapcsokhoz; narancssárga |
|---|---|
| 280-319 | Vég- és válaszlap; 1 mm vastag; háromemeletes sorkapcsokhoz; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-402 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-154 | Burkolat; Típus 2; megfelelő burkolattartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283–285 sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-130 | Alu-Plus érintkezőpaszta tömör alumínium vezetékhez. |
Kezelés és közösítés
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Eltávolítás előtt | Először távolítsd el az áthidalási kontaktusokat, és ezt követően vedd le a sorkapcsot a DIN-sínről. |
| CAGE CLAMP vezetékbehelyezés | Egyenes 210-720 vagy döntött 210-658 működtetőszerszámmal helyezhető be a vezeték. |
| Közösítés | A 280-402 rövidrezáró áthidalót nyomd lefelé, amíg teljesen a helyére nem kerül. |
| Ellenőrzés adapterrel | Banándugóval és 209-170 vizsgálóadapterrel végezhető. |
| Közvetlen mérés | Feszültségmérővel közvetlenül az áramvezető sínen végezhető. |
| Minimális kábelcsatorna-távolság a rajzon | Mindkét oldalon legalább 20 a „40-es”, illetve legalább 30 a „60-as” kábelcsatornához. A szerelési rajz 210-658, 210-657 és 210-720 működtetőszerszámot jelöl; a távolságértékek mellett nincs külön mértékegység feltüntetve. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-28 |
| eCl@ss 9.0 | 27-14-11-28 |
| ETIM 9.0 | EC000900 |
| ETIM 10.0 | EC000900 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentességgel. |
|---|---|
| RoHS-mentesség | 7(a) |
| CAS-számok | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok | Ólom; 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol. |
| SCIP bejelentési szám – Ausztria | d9f92389-2054-4a27-b2f3-97722f05f9c0 |
| SCIP bejelentési szám – Belgium | e0133911-6fda-4680-bc0a-020a52d13fa0 |
| SCIP bejelentési szám – Bulgária | 4fecfd6c-4306-4ba4-9bb8-a9301690c699 |
| SCIP bejelentési szám – Csehország | e6bd3c9d-b497-4963-bcee-a2e31652cd90 |
| SCIP bejelentési szám – Dánia | edd28ff7-a734-4fb5-bc4c-d3749e3d1d8a |
| SCIP bejelentési szám – Finnország | 3c4e7782-8e96-40b6-a87b-aacc5baef9de |
| SCIP bejelentési szám – Franciaország | aa085ec2-4acb-4a3e-a0c4-fb37353f7e3e |
| SCIP bejelentési szám – Németország | 6d37df3a-bfe3-4f6c-b8bf-d58814d5cc8c |
| SCIP bejelentési szám – Magyarország | cb28a56c-8101-431b-af38-a5874b161a84 |
| SCIP bejelentési szám – Olaszország | f131bb2a-1ff1-482f-a327-d9af8d0034b9 |
| SCIP bejelentési szám – Hollandia | 316c7433-d2d5-459d-af26-2489a271e496 |
| SCIP bejelentési szám – Lengyelország | 3cc7742b-9769-443a-85b2-5d41913a7885 |
| SCIP bejelentési szám – Románia | 767033ab-1015-46c4-a5b5-b47b516abe21 |
| SCIP bejelentési szám – Svédország | 01daa877-90e7-4b01-9493-14d8723472c2 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-562/281-411 2 vezetékes aktuátor-sorkapocs, 1N4007 diódával, színjelölt vezetőbemenettel, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
CAGE CLAMP csatlakozás; 8–9 mm csupaszolási hossz. A tömör és a finom elemi szálas vezeték saját tartománya 0,08–2,5 mm² / 28–12 AWG; 12 AWG esetén THHN vagy THWN vezeték.
Kezelés és közösítés
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Eltávolítás előtt | Először távolítsd el az áthidalási kontaktusokat, és ezt követően vedd le a sorkapcsot a DIN-sínről. |
| CAGE CLAMP vezetékbehelyezés | Egyenes 210-720 vagy döntött 210-658 működtetőszerszámmal helyezhető be a vezeték. |
| Közösítés | A 280-402 rövidrezáró áthidalót nyomd lefelé, amíg teljesen a helyére nem kerül. |
| Ellenőrzés adapterrel | Banándugóval és 209-170 vizsgálóadapterrel végezhető. |
| Közvetlen mérés | Feszültségmérővel közvetlenül az áramvezető sínen végezhető. |
| Minimális kábelcsatorna-távolság a rajzon | Mindkét oldalon legalább 20 a „40-es”, illetve legalább 30 a „60-as” kábelcsatornához. A szerelési rajz 210-658, 210-657 és 210-720 működtetőszerszámot jelöl; a távolságértékek mellett nincs külön mértékegység feltüntetve. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Alumíniumvezeték-feltételek
| Alumínium vezeték előkészítése | Tömör alumínium vezetékhez WAGO Alu-Plus érintkezőpasztát (249-130) kell használni. CAGE CLAMP csatlakozásnál először pengével tisztítsd meg az alumínium vezetéket, majd azonnal helyezd az Alu-Plus pasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető a paszta. |
|---|---|
| Alu-Plus hatásai | Összeszorításkor eltávolítja az oxidréteget; megakadályozza a kapocspont újbóli oxidálódását, valamint az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül; hosszú távú korrózióvédelmet nyújt. |
| Alumínium csökkent vezetőképessége | 2,5 mm² tömör alumínium vezetékhez a megadott áram 16 A; az alumínium kisebb vezetőképességét figyelembe kell venni. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
