Wago 280-104 2 vezetékes átmenő sorkapocs, 2,5 mm², CAGE CLAMP, Ex i, oldalsó jelölőnyílások, DIN 35 × 15 és 35 × 7,5, kék
RRP:464 Ft/db
433 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
383 Ft/db
nettó 302 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 280-as sorozat, kezelőszerszámos működtetés. A Wago 280-104 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Bevált, karbantartásmentes CAGE CLAMP® univerzális csatlakozás. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Kompakt méretek. Kezelőszerszámos működtetés. Biztonságos és gyors szerelés.
A Wago 280-104 kék átmenő sorkapocs két vezető összekötésére, egy potenciálon és egy szinten. CAGE CLAMP® csatlakozása működtetőszerszámmal kezelhető; tömör és finom elemi szálas vezetőből 0,08–2,5 mm² csatlakoztatható. Oldalsó bekötésű, vízszintes kialakítású, oldalsó jelölésű kivitel; a kék változat Ex i alkalmazásokhoz megadott. IEC/EN60947-7-1 szerint III/3 feltétellel 800 V, 8 kV és 24 A a névleges értéke; alumíniumvezetőhöz külön paszta- és áramfeltételek tartoznak.
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória /3. szennyezettségi fok | 800 V; 8 kV; 24 A |
|---|---|
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| UL1059; C alkalmazási csoport | 600 V; 20 A; B és D csoporthoz nincs érték megadva. |
| CSA22.2 No.158; C alkalmazási csoport | 600 V; 20 A; B és D csoporthoz nincs érték megadva. |
| Veszteségi teljesítmény pólusonként/potenciálonként | 0,7661 W; az ehhez megadott 24 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok /potenciálok /szintek száma | 2 /1 /1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Csatlakoztatható vezetőanyag | Réz; alumínium a külön megadott feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² /28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² /28–12 AWG |
| 12 AWG megjegyzés | THHN, THWN |
| Csupaszolási hossz | 8–9 mm /0,31–0,35 inch |
| Huzalozási irány | Oldalsó bekötés |
| Érvéghüvelyes vezeték feltétele | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméret szükséges. Ez nem a csatlakoztatható keresztmetszet növelését jelenti. |
| Vezető-előkészítés | A CAGE CLAMP minden vezetéktípushoz használható; általánosan nem szükséges érvéghüvelyt krimpelni. A 8–9 mm csupaszolási hossz és az alumínium külön előkészítése ettől még érvényes. |
Méretek, anyag és környezet
| Szélesség | 5 mm /0,197 inch |
|---|---|
| Magasság | 42,5 mm /1,673 inch |
| Mélység a DIN kalapsín felső részétől | 30,5 mm /1,201 inch |
| Rögzítés | DIN35-sín; DIN35 ×15 és DIN35 ×7,5 mm |
| Kialakítás | Vízszintes típus |
| Jelölés helye | Oldalt |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,083 MJ |
| Tömeg | 3,9 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek és eltérő megadások

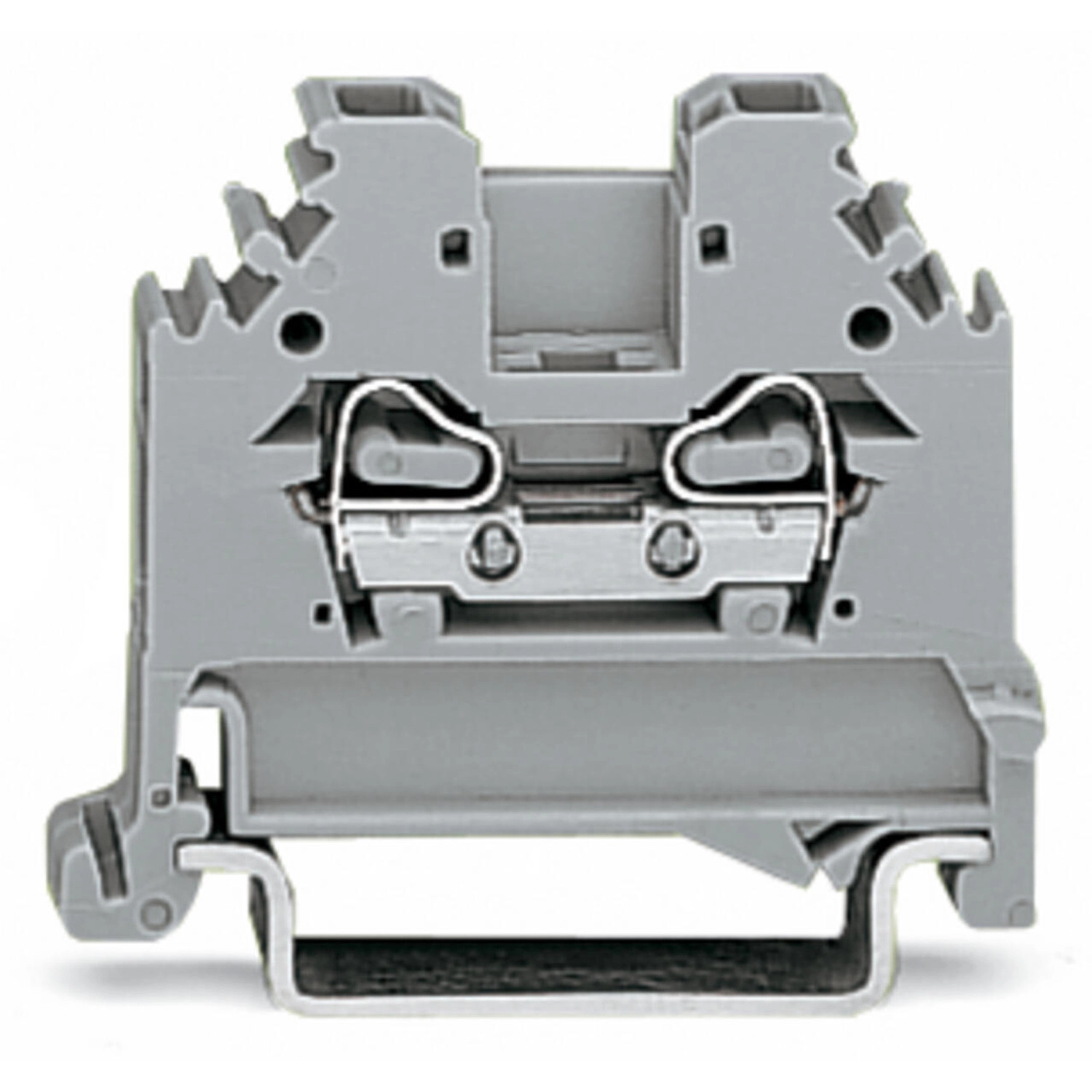

| Áramértékek eltérő feltételei | IEC szerint 24 A; UL C szerint 20 A; CSA C szerint 20 A. Tömör alumíniumvezetőnél 2,5 mm²-hez 16 A tartozik. A feltételek nem felcserélhetők. |
|---|---|
| Érvéghüvelyes feltétel | Kizárólag érvéghüvelyes vezetékre szól az egy mérettel nagyobb sorkapocs követelménye; nem minden vezetőre. A saját 0,08–2,5 mm² tartomány ettől nem bővül. |
| Szín és szemléltető fotó | A saját változat kék. A szürke fotó „Az ábrához hasonlóan” megjelölése nem módosítja a színadatot. |

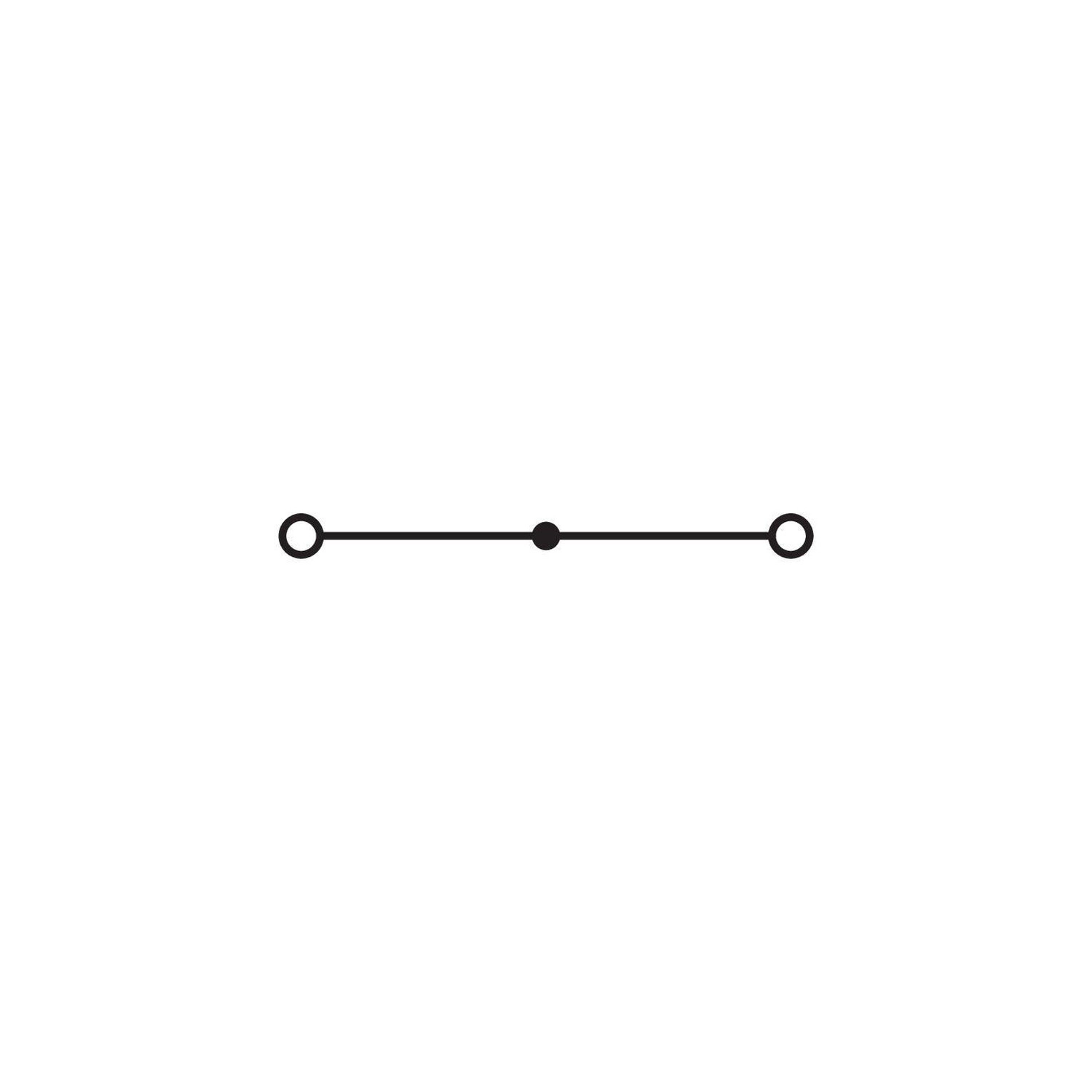

| Kapcsolási vázlat | Két végpont között átmenő összeköttetés egy potenciálon; a középső jelölés nem külön áramkört vagy potenciált jelent. |
| Tartozékok külön paraméterei | A vizsgálódugók, dugaszolható alkatrészek, diódák, LED-ek és áthidalók feszültség-, áram- és keresztmetszetadatai a megnevezett tartozékra vonatkoznak; nem a sorkapocs névleges adatai. |
| Érvéghüvely-lista AWG-megadása | A felsorolt 216-101 0,5 mm² /AWG22 jelölése saját tartozékleírás. A metrikus érték és a feltüntetett AWG külön megőrzött adat, nem a kapocs 12 AWG THHN/THWN megjegyzésének helyettesítése. |
| Ex i alkalmazhatóság | A kék változat megnevezése Ex i alkalmazásokhoz való alkalmasságot közöl. A saját adatlap nem sorol külön Ex tanúsítványazonosítót vagy Ex e feszültség-/áramértéket; az általános villamos értékek nem önálló Ex e minősítés. |
| Racsnis szerszám képi művelete | A szemléltetett szerszám fogantyúit a reteszelt álláson túlhúzva a racsni megengedi a szerszám nyitását és eltávolítását a sorkapocsból. A kép nem nevezi meg a szerszám cikkszámát, és nem a CAGE CLAMP kapocs beépített racsniját írja le. |
| Véglap tartozékszövege | A 281-333 külön redukáló áthidalóhoz való válaszlap; saját felirata 1 mm vastagság és „csak 4 mm-es sorkapocshoz”. Ez a felirat nem növeli a 280-104 saját 2,5 mm² vezetékhatárát. |
Tanúsítványok és nyilatkozatok
| CSA; C22.2 | 1536071 |
|---|---|
| KEMA/KEUR; EN60947 | 71-154769 |
| UL; UL1059 | E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS; EN60947 | 20-HG1941090-PDA |
| BV; EN60947 | 07436/F0 BV |
| DNV GL | TAE00001V2 |
Szükséges kiegészítők
| 280-322 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 280-332 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 280-302 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 280-301 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-103 | Vezetékközösítő lánc; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-803/281-420 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-421 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-415 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 10 mm széles; szürke |
| 280-803/281-416 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 10 mm széles; szürke |
| 280-803/281-413 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 24 VDC; 10 mm széles; szürke |
| 280-803/281-414 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 48 VDC; 10 mm széles; szürke |
| 280-803/281-411 | Dugaszolható alkatrész; 2 pólusú; 1N4007 diódával; 10 mm széles; szürke |
| 280-803/281-420 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-421 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-417 | Dugaszolható alkatrész; 2 pólusú; 10 mm széles; szürke |
| 280-803/281-418 | Dugaszolható alkatrész; 2 pólusú; 10 mm széles; szürke |
| 280-803 | Üres dugaszolható modul, saját beép-hez; 10 mm széles; Típus 4; 2 pólusú; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetékhez; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1.5mm² … 4mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-405 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 281-333 | Válaszlap redukáló áthidalóhoz; 1 mm vastag; csak 4 mm-es sorkapocshoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Milyen csatlakozása van?
Működtetőszerszámmal kezelhető CAGE CLAMP®.
Milyen feltétellel csatlakoztatható alumínium?
Tömör alumíniumvezető Alu-Plus pasztával, saját legfeljebb 2,5 mm² keresztmetszettel; 2,5 mm²-nél 16 A árammal.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-104
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,9 g/db
Cikkszám
4045454044503
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-104 2 vezetékes átmenő sorkapocs, 2,5 mm², CAGE CLAMP, Ex i, oldalsó jelölőnyílások, DIN 35 × 15 és 35 × 7,5, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-104 |
| GTIN / EAN | 4045454044503 |
| Terméktípus | Kétvezetékes átmenő sorkapocs |
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória /3. szennyezettségi fok | 800 V; 8 kV; 24 A |
|---|---|
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| UL1059; C alkalmazási csoport | 600 V; 20 A; B és D csoporthoz nincs érték megadva. |
| CSA22.2 No.158; C alkalmazási csoport | 600 V; 20 A; B és D csoporthoz nincs érték megadva. |
| Veszteségi teljesítmény pólusonként/potenciálonként | 0,7661 W; az ehhez megadott 24 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok /potenciálok /szintek száma | 2 /1 /1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Csatlakoztatható vezetőanyag | Réz; alumínium a külön megadott feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² /28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² /28–12 AWG |
| 12 AWG megjegyzés | THHN, THWN |
| Csupaszolási hossz | 8–9 mm /0,31–0,35 inch |
| Huzalozási irány | Oldalsó bekötés |
| Érvéghüvelyes vezeték feltétele | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméret szükséges. Ez nem a csatlakoztatható keresztmetszet növelését jelenti. |
| Vezető-előkészítés | A CAGE CLAMP minden vezetéktípushoz használható; általánosan nem szükséges érvéghüvelyt krimpelni. A 8–9 mm csupaszolási hossz és az alumínium külön előkészítése ettől még érvényes. |
Méretek, anyag és környezet
| Szélesség | 5 mm /0,197 inch |
|---|---|
| Magasság | 42,5 mm /1,673 inch |
| Mélység a DIN kalapsín felső részétől | 30,5 mm /1,201 inch |
| Rögzítés | DIN35-sín; DIN35 ×15 és DIN35 ×7,5 mm |
| Kialakítás | Vízszintes típus |
| Jelölés helye | Oldalt |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,083 MJ |
| Tömeg | 3,9 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek és eltérő megadások
| Áramértékek eltérő feltételei | IEC szerint 24 A; UL C szerint 20 A; CSA C szerint 20 A. Tömör alumíniumvezetőnél 2,5 mm²-hez 16 A tartozik. A feltételek nem felcserélhetők. |
|---|---|
| Érvéghüvelyes feltétel | Kizárólag érvéghüvelyes vezetékre szól az egy mérettel nagyobb sorkapocs követelménye; nem minden vezetőre. A saját 0,08–2,5 mm² tartomány ettől nem bővül. |
| Szín és szemléltető fotó | A saját változat kék. A szürke fotó „Az ábrához hasonlóan” megjelölése nem módosítja a színadatot. |
| Kapcsolási vázlat | Két végpont között átmenő összeköttetés egy potenciálon; a középső jelölés nem külön áramkört vagy potenciált jelent. |
| Tartozékok külön paraméterei | A vizsgálódugók, dugaszolható alkatrészek, diódák, LED-ek és áthidalók feszültség-, áram- és keresztmetszetadatai a megnevezett tartozékra vonatkoznak; nem a sorkapocs névleges adatai. |
| Érvéghüvely-lista AWG-megadása | A felsorolt 216-101 0,5 mm² /AWG22 jelölése saját tartozékleírás. A metrikus érték és a feltüntetett AWG külön megőrzött adat, nem a kapocs 12 AWG THHN/THWN megjegyzésének helyettesítése. |
| Ex i alkalmazhatóság | A kék változat megnevezése Ex i alkalmazásokhoz való alkalmasságot közöl. A saját adatlap nem sorol külön Ex tanúsítványazonosítót vagy Ex e feszültség-/áramértéket; az általános villamos értékek nem önálló Ex e minősítés. |
| Racsnis szerszám képi művelete | A szemléltetett szerszám fogantyúit a reteszelt álláson túlhúzva a racsni megengedi a szerszám nyitását és eltávolítását a sorkapocsból. A kép nem nevezi meg a szerszám cikkszámát, és nem a CAGE CLAMP kapocs beépített racsniját írja le. |
| Véglap tartozékszövege | A 281-333 külön redukáló áthidalóhoz való válaszlap; saját felirata 1 mm vastagság és „csak 4 mm-es sorkapocshoz”. Ez a felirat nem növeli a 280-104 saját 2,5 mm² vezetékhatárát. |
Tanúsítványok és nyilatkozatok
| CSA; C22.2 | 1536071 |
|---|---|
| KEMA/KEUR; EN60947 | 71-154769 |
| UL; UL1059 | E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS; EN60947 | 20-HG1941090-PDA |
| BV; EN60947 | 07436/F0 BV |
| DNV GL | TAE00001V2 |
Szükséges kiegészítők
| 280-322 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 280-332 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 280-302 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 280-301 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-103 | Vezetékközösítő lánc; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-803/281-420 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-421 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-415 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 10 mm széles; szürke |
| 280-803/281-416 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 10 mm széles; szürke |
| 280-803/281-413 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 24 VDC; 10 mm széles; szürke |
| 280-803/281-414 | Dugaszolható alkatrész; 2 pólusú; LED (piros); 48 VDC; 10 mm széles; szürke |
| 280-803/281-411 | Dugaszolható alkatrész; 2 pólusú; 1N4007 diódával; 10 mm széles; szürke |
| 280-803/281-420 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-421 | Dugaszolható alkatrész; 2 pólusú; egyenirányító diódával és LED-del; 10 mm széles; szürke |
| 280-803/281-417 | Dugaszolható alkatrész; 2 pólusú; 10 mm széles; szürke |
| 280-803/281-418 | Dugaszolható alkatrész; 2 pólusú; 10 mm széles; szürke |
| 280-803 | Üres dugaszolható modul, saját beép-hez; 10 mm széles; Típus 4; 2 pólusú; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetékhez; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1.5mm² … 4mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-405 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 281-333 | Válaszlap redukáló áthidalóhoz; 1 mm vastag; csak 4 mm-es sorkapocshoz; szürke |
Származás és besorolás
| Származási ország | IN (India) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.09.10. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-104 2 vezetékes átmenő sorkapocs, 2,5 mm², CAGE CLAMP, Ex i, oldalsó jelölőnyílások, DIN 35 × 15 és 35 × 7,5, kék használati útmutató
DIN-sínre szerelés
1
Pattintsd az oldalsó bekötésű sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést.
Vezeték csatlakoztatása CAGE CLAMP kapocsba
1
A vezetéket 8–9 mm hosszan csupaszold. A tömör és finom elemi szálas vezető saját tartománya 0,08–2,5 mm² /28–12 AWG; 12 AWG esetén THHN/THWN vezető szerepel.
Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméretet válassz. Ez az érvéghüvelyes vezető külön feltétele; a kapocs 2,5 mm² felső határát nem növeli.
Tömör alumíniumvezeték előkészítése
Tömör alumíniumvezetőt csak WAGO Alu-Plus érintkezőpasztával csatlakoztass. A saját kapocs felső határa 2,5 mm²; ennél az alumíniumvezetékhez 16 A tartozik. Az általános 4 mm² /22 A családadat ezt a határt nem bővíti.
1
Töltsd meg a kapocspontot 249-130 Alu-Plus érintkezőpasztával.
2
Pengével tisztítsd meg az alumíniumvezető felületét, majd azonnal csatlakoztasd a pasztával megtöltött kapocspontba.
Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető az érintkezőpaszta.
Közösítés rövidrezáró áthidalóval
1
A 280-402 rövidrezáró áthidalót nyomd lefelé, amíg teljesen be nem helyezkedik.
Alkalmazási feltételek
| Áramértékek eltérő feltételei | IEC szerint 24 A; UL C szerint 20 A; CSA C szerint 20 A. Tömör alumíniumvezetőnél 2,5 mm²-hez 16 A tartozik. A feltételek nem felcserélhetők. |
|---|---|
| Érvéghüvelyes feltétel | Kizárólag érvéghüvelyes vezetékre szól az egy mérettel nagyobb sorkapocs követelménye; nem minden vezetőre. A saját 0,08–2,5 mm² tartomány ettől nem bővül. |
| Szín és szemléltető fotó | A saját változat kék. A szürke fotó „Az ábrához hasonlóan” megjelölése nem módosítja a színadatot. |
| Kapcsolási vázlat | Két végpont között átmenő összeköttetés egy potenciálon; a középső jelölés nem külön áramkört vagy potenciált jelent. |
| Tartozékok külön paraméterei | A vizsgálódugók, dugaszolható alkatrészek, diódák, LED-ek és áthidalók feszültség-, áram- és keresztmetszetadatai a megnevezett tartozékra vonatkoznak; nem a sorkapocs névleges adatai. |
| Érvéghüvely-lista AWG-megadása | A felsorolt 216-101 0,5 mm² /AWG22 jelölése saját tartozékleírás. A metrikus érték és a feltüntetett AWG külön megőrzött adat, nem a kapocs 12 AWG THHN/THWN megjegyzésének helyettesítése. |
| Ex i alkalmazhatóság | A kék változat megnevezése Ex i alkalmazásokhoz való alkalmasságot közöl. A saját adatlap nem sorol külön Ex tanúsítványazonosítót vagy Ex e feszültség-/áramértéket; az általános villamos értékek nem önálló Ex e minősítés. |
| Racsnis szerszám képi művelete | A szemléltetett szerszám fogantyúit a reteszelt álláson túlhúzva a racsni megengedi a szerszám nyitását és eltávolítását a sorkapocsból. A kép nem nevezi meg a szerszám cikkszámát, és nem a CAGE CLAMP kapocs beépített racsniját írja le. |
| Véglap tartozékszövege | A 281-333 külön redukáló áthidalóhoz való válaszlap; saját felirata 1 mm vastagság és „csak 4 mm-es sorkapocshoz”. Ez a felirat nem növeli a 280-104 saját 2,5 mm² vezetékhatárát. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
