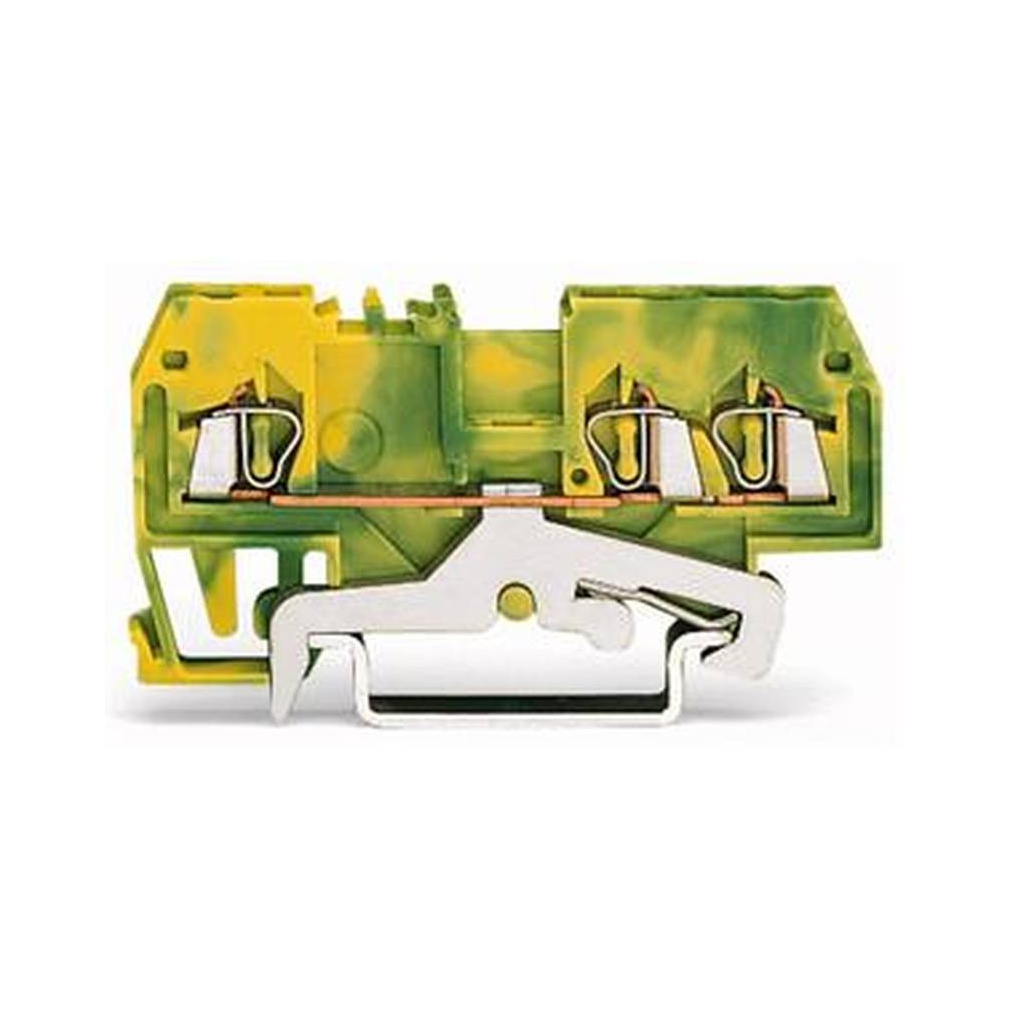

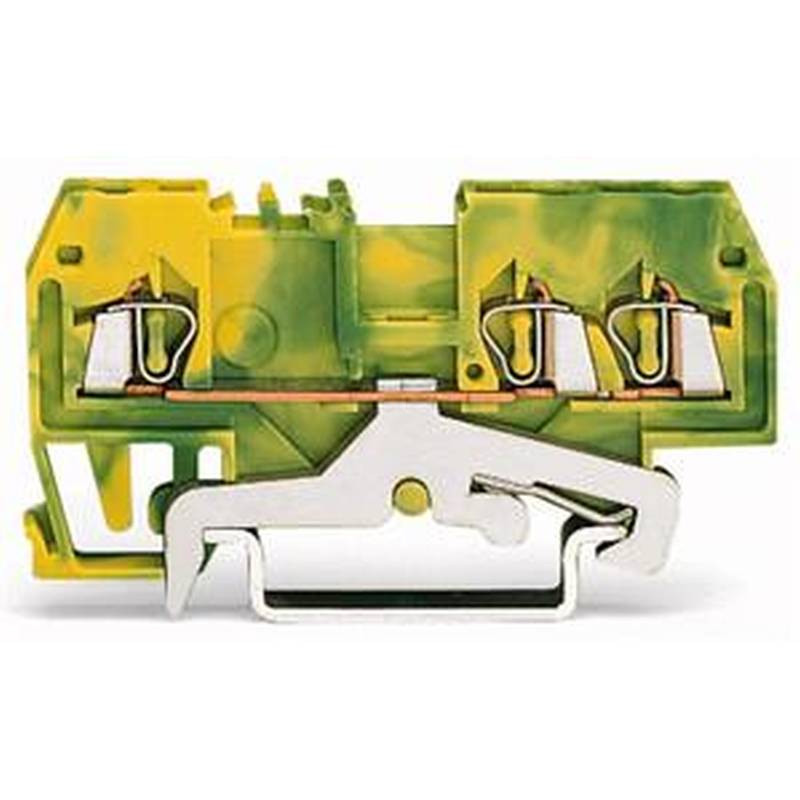

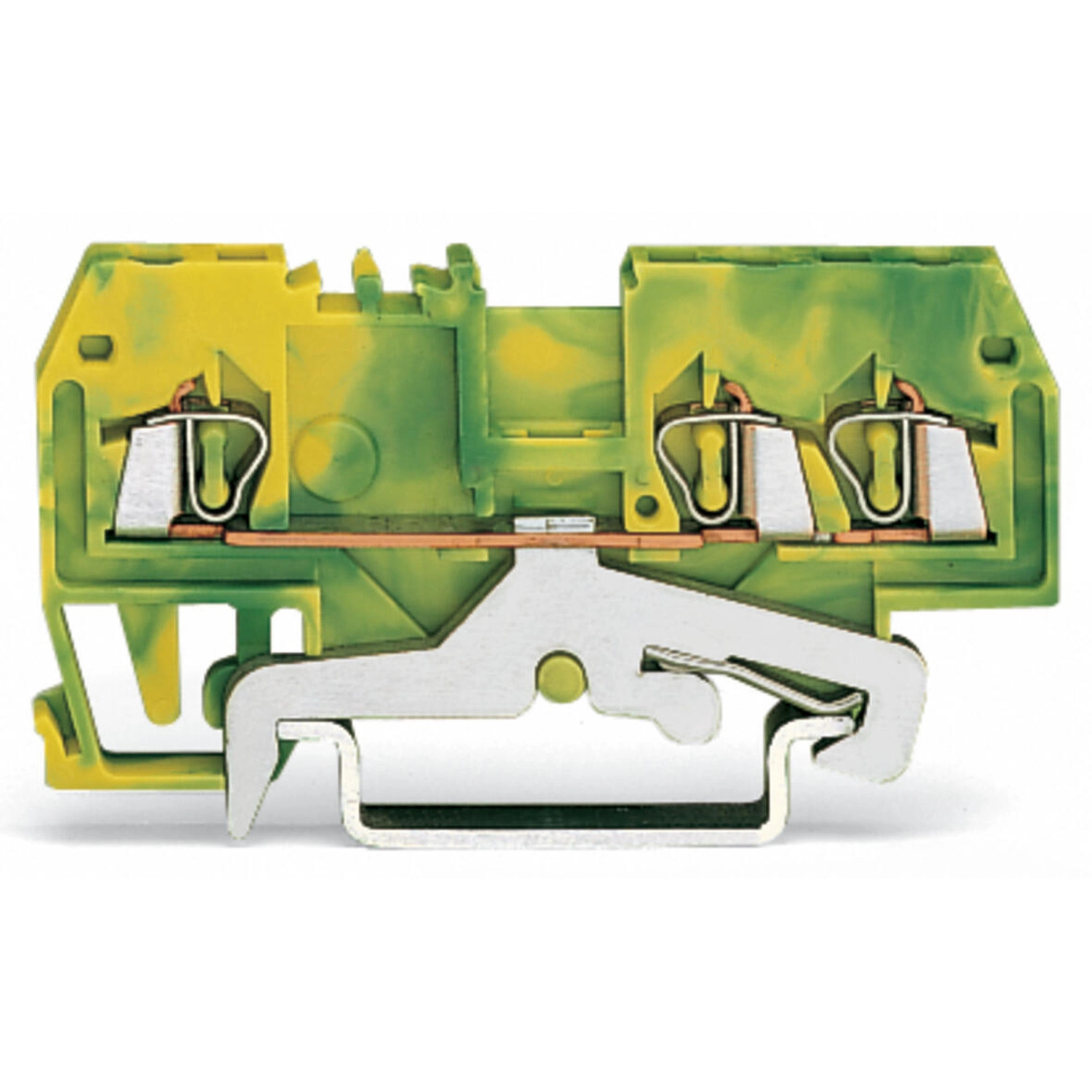

Wago 279-687 3 vezetékes földelősorkapocs, 1,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga
RRP:1 847 Ft/db
1 718 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 521 Ft/db
nettó 1 198 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Földelősorkapocs, 279-es sorozat, kezelőszerszámos működtetés. A Wago 279-687 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A termék sokoldalúan használható. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 4 × 62,5 × 31,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–1,5 mm². Bevált és karbantartásmentes megoldás: az univerzális CAGE CLAMP® csatlakozás. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Megfelelő megoldás minden vezetékezési feladathoz. Kezelőszerszámos működtetés. Biztonságos és gyors szerelés.
A Wago 279-687 zöld-sárga háromvezetékes földelő sorkapocs 1,5 mm² névleges keresztmetszetű, CAGE CLAMP csatlakozású kivitel. 3 bekötési ponttal, egy potenciállal és középső jelöléssel rendelkezik. Szélessége 4 mm, csupaszolási hossza 8–9 mm; DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető. A rögzítőláb közvetlen villamos és mechanikai kapcsolatot ad a vezetők és a DIN-sín között.
Villamos adatok és feltételeik
| IEC/EN 60947-7-2; III/3, III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – minden megnevezett kategóriában. |
|---|
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 4 mm / 0,157 inch |
|---|---|
| Magasság | 62,5 mm / 2,461 inch |
| Mélység a DIN-sín felső élétől | 27 mm / 1,063 inch |
| Mélység | 31,5 mm / 1,24 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,08 MJ |
| Tömeg | 8,9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

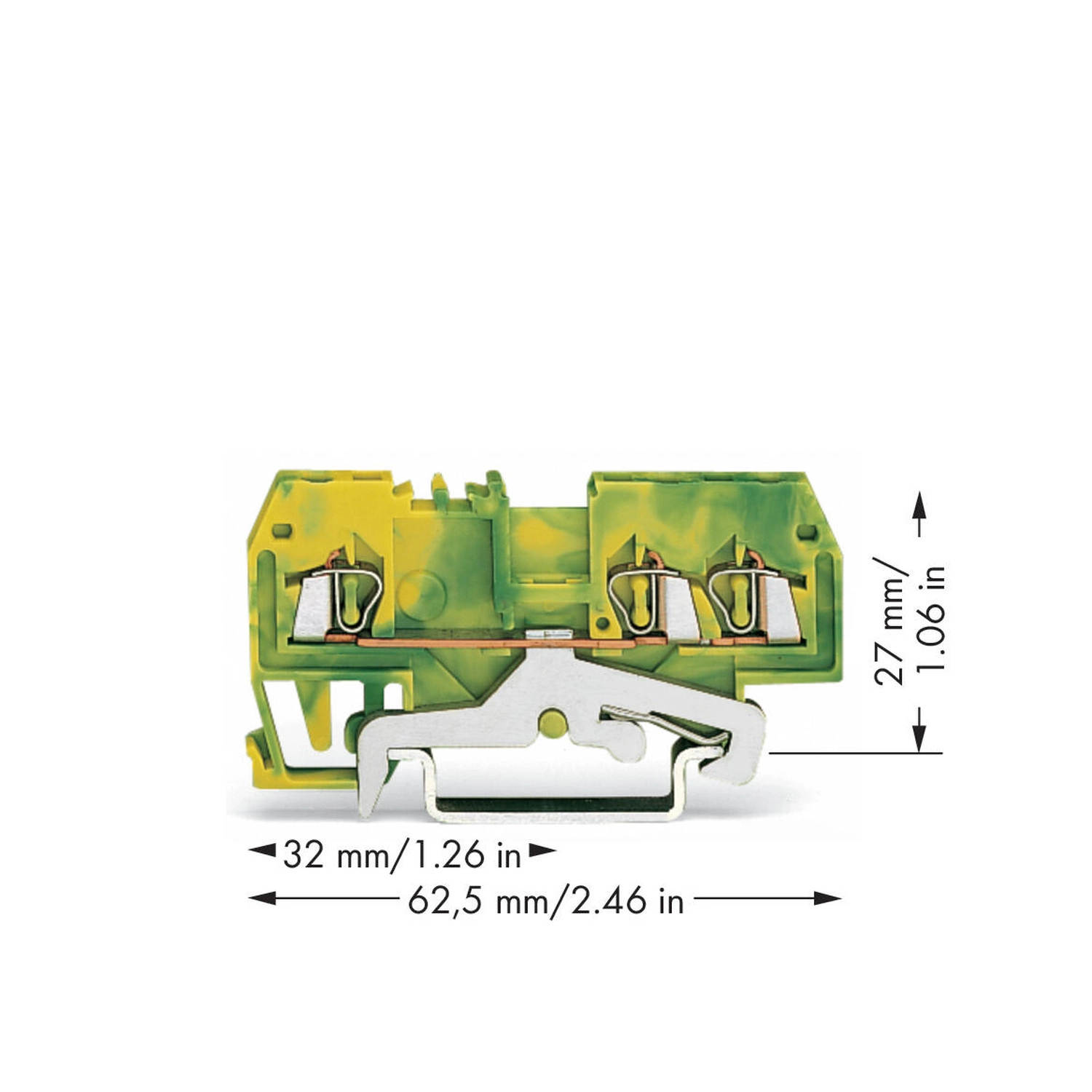

| Méretábra teljes vízszintes mérete | 62,5 mm / 2,46 inch |
| Méretábra részmérete | 32 mm / 1,26 inch |
| Méretábra függőleges mérete | 27 mm / 1,06 inch |
| Kialakítás | Vízszintes típus |
| Földelési kapcsolat | A DIN-sínre pattintott sorkapocs rögzítőlába közvetlen villamos és mechanikai kapcsolatot hoz létre a vezetők és a DIN-sín között. |
Tanúsítványok és nyilatkozatok
| CSA | DEKRA Certification B.V. C22.2 No. 158 70133738 |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 2160584.04 |
| UL | Underwriters Laboratories Inc. UL 1059 UL-USL45172-618717-50402891-1 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 LR23325966TA |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 279-340 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 279-309 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 279-339 | Vég- és válaszlap; 2 mm vastag; narancssárga |
| 279-308 | Vég- és válaszlap; 2 mm vastag; szürke |
Opcionális kiegészítők
| 279-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 279-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 279-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 279-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 279-422 | Áthidaló; szigetelt; sárga-zöld |
| 279-402 | Áthidaló; szigetelt; szürke |
| 279-409 | Áthidaló; szigetelt; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 279-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 279-471 | Érszigetelő stop; 0,25 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 279-415 | Figyelmeztető fedél; 5 pólusú; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-114 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 793-4501/000-014 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; barna |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Vezetékáthidalók alkalmazási köre
| Dugaszolható vezetékáthidalók | A 279-es sorozat 1,5 mm² / 16 AWG kivitelével kompatibilis, érintésbiztos dugaszolható vezetékáthidalók. |
|---|---|
| Az áthidalók további gyári alkalmazási köre | 280/775/780 sorozat: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880 sorozat: 4 mm² / 12 AWG. |
Kezelés és ellenőrzés
| Rögzítés a DIN-sínre | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Szerelési irány | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
| Sorkapocs eltávolítása | A sorkapocs működtetőszerszámmal távolítható el a szerelvényből. |
| Vezeték behelyezése | A CAGE CLAMP kapocspontot működtetőszerszámmal nyisd ki, majd helyezd be a vezetéket. |
| Tömör vezeték eltávolítása | A kapocspontot működtetőszerszámmal nyisd ki, majd húzd ki a tömör vezetéket. |
| Érszigetelő stop | Az érszigetelő stopot a bekötési pontnál helyezd be. |
| Fésűs áthidaló behelyezése | A fésűs áthidalót nyomd lefelé addig, amíg teljesen be nem helyezkedik. |
| Jelölés | A sorkapocs a WMB jelölőrendszerrel jelölhető. |
| Földelő és átmenő sorkapocs közösítése | A földelő és átmenő sorkapcsok közösítése rövidrezáró áthidalóval csak egy irányban, a sorkapocs hátsó oldalán keresztül végezhető. A sorkapcsok szükséges jelölésén felül a WAGO sárga-zöld rövidrezáró áthidalók használatát ajánlja. |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|---|
| CAS-szám | 7439-92-1 |
| REACH jelöltlistás anyag | Ólom |
| SCIP bejelentési szám – Ausztria | 8d137da3-1f23-470c-b289-c95c8bb99796 |
| SCIP bejelentési szám – Belgium | b58da6c9-7fdc-4f6f-a2d3-2aca8efea4e4 |
| SCIP bejelentési szám – Bulgária | 1a5032e8-160f-4c4d-a2f1-55eb973e10fc |
| SCIP bejelentési szám – Csehország | f1e66be0-6592-4371-bbbf-3bba9dd749b6 |
| SCIP bejelentési szám – Dánia | 46f29a65-d811-4fd7-aa38-90de78bf73af |
| SCIP bejelentési szám – Finnország | c1555754-40a3-42b1-b608-b6227b85d6a8 |
| SCIP bejelentési szám – Franciaország | ac43189a-9c60-4c7e-993c-2da1c16fd7c4 |
| SCIP bejelentési szám – Németország | d34b5776-056d-483f-8e42-c14c65eaa07d |
| SCIP bejelentési szám – Magyarország | e36e2841-a734-407a-9dde-0ed819abfb0b |
| SCIP bejelentési szám – Olaszország | 329f5031-14bf-4769-aaf2-6f605300666f |
| SCIP bejelentési szám – Hollandia | 357b657e-0acf-496b-aafc-f5fb0d01c157 |
| SCIP bejelentési szám – Lengyelország | 4b5afe33-f306-489a-9881-dafa7e676c02 |
| SCIP bejelentési szám – Románia | 3e2e3ebd-6f4a-409d-aa0a-5e85702686c0 |
| SCIP bejelentési szám – Svédország | 5a9974b9-8e46-44aa-958a-8998fa57c943 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Milyen a csatlakozástechnika?
Működtetőszerszámos CAGE CLAMP csatlakozás.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
279-687
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
8,89 g/db
Cikkszám
4045454084448
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 279-687 3 vezetékes földelősorkapocs, 1,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 279-687 |
| GTIN / EAN | 4045454084448 |
| Terméktípus | Háromvezetékes földelő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-2; III/3, III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – minden megnevezett kategóriában. |
|---|
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 4 mm / 0,157 inch |
|---|---|
| Magasság | 62,5 mm / 2,461 inch |
| Mélység a DIN-sín felső élétől | 27 mm / 1,063 inch |
| Mélység | 31,5 mm / 1,24 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,08 MJ |
| Tömeg | 8,9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Méretábra teljes vízszintes mérete | 62,5 mm / 2,46 inch |
| Méretábra részmérete | 32 mm / 1,26 inch |
| Méretábra függőleges mérete | 27 mm / 1,06 inch |
| Kialakítás | Vízszintes típus |
| Földelési kapcsolat | A DIN-sínre pattintott sorkapocs rögzítőlába közvetlen villamos és mechanikai kapcsolatot hoz létre a vezetők és a DIN-sín között. |
Tanúsítványok és nyilatkozatok
| CSA | DEKRA Certification B.V. C22.2 No. 158 70133738 |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 2160584.04 |
| UL | Underwriters Laboratories Inc. UL 1059 UL-USL45172-618717-50402891-1 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 LR23325966TA |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 279-340 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 279-309 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 279-339 | Vég- és válaszlap; 2 mm vastag; narancssárga |
| 279-308 | Vég- és válaszlap; 2 mm vastag; szürke |
Opcionális kiegészítők
| 279-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 279-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 279-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 279-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 279-422 | Áthidaló; szigetelt; sárga-zöld |
| 279-402 | Áthidaló; szigetelt; szürke |
| 279-409 | Áthidaló; szigetelt; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 279-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 279-471 | Érszigetelő stop; 0,25 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 279-415 | Figyelmeztető fedél; 5 pólusú; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-114 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 793-4501/000-014 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; barna |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Vezetékáthidalók alkalmazási köre
| Dugaszolható vezetékáthidalók | A 279-es sorozat 1,5 mm² / 16 AWG kivitelével kompatibilis, érintésbiztos dugaszolható vezetékáthidalók. |
|---|---|
| Az áthidalók további gyári alkalmazási köre | 280/775/780 sorozat: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880 sorozat: 4 mm² / 12 AWG. |
Kezelés és ellenőrzés
| Rögzítés a DIN-sínre | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Szerelési irány | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
| Sorkapocs eltávolítása | A sorkapocs működtetőszerszámmal távolítható el a szerelvényből. |
| Vezeték behelyezése | A CAGE CLAMP kapocspontot működtetőszerszámmal nyisd ki, majd helyezd be a vezetéket. |
| Tömör vezeték eltávolítása | A kapocspontot működtetőszerszámmal nyisd ki, majd húzd ki a tömör vezetéket. |
| Érszigetelő stop | Az érszigetelő stopot a bekötési pontnál helyezd be. |
| Fésűs áthidaló behelyezése | A fésűs áthidalót nyomd lefelé addig, amíg teljesen be nem helyezkedik. |
| Jelölés | A sorkapocs a WMB jelölőrendszerrel jelölhető. |
| Földelő és átmenő sorkapocs közösítése | A földelő és átmenő sorkapcsok közösítése rövidrezáró áthidalóval csak egy irányban, a sorkapocs hátsó oldalán keresztül végezhető. A sorkapcsok szükséges jelölésén felül a WAGO sárga-zöld rövidrezáró áthidalók használatát ajánlja. |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|---|
| CAS-szám | 7439-92-1 |
| REACH jelöltlistás anyag | Ólom |
| SCIP bejelentési szám – Ausztria | 8d137da3-1f23-470c-b289-c95c8bb99796 |
| SCIP bejelentési szám – Belgium | b58da6c9-7fdc-4f6f-a2d3-2aca8efea4e4 |
| SCIP bejelentési szám – Bulgária | 1a5032e8-160f-4c4d-a2f1-55eb973e10fc |
| SCIP bejelentési szám – Csehország | f1e66be0-6592-4371-bbbf-3bba9dd749b6 |
| SCIP bejelentési szám – Dánia | 46f29a65-d811-4fd7-aa38-90de78bf73af |
| SCIP bejelentési szám – Finnország | c1555754-40a3-42b1-b608-b6227b85d6a8 |
| SCIP bejelentési szám – Franciaország | ac43189a-9c60-4c7e-993c-2da1c16fd7c4 |
| SCIP bejelentési szám – Németország | d34b5776-056d-483f-8e42-c14c65eaa07d |
| SCIP bejelentési szám – Magyarország | e36e2841-a734-407a-9dde-0ed819abfb0b |
| SCIP bejelentési szám – Olaszország | 329f5031-14bf-4769-aaf2-6f605300666f |
| SCIP bejelentési szám – Hollandia | 357b657e-0acf-496b-aafc-f5fb0d01c157 |
| SCIP bejelentési szám – Lengyelország | 4b5afe33-f306-489a-9881-dafa7e676c02 |
| SCIP bejelentési szám – Románia | 3e2e3ebd-6f4a-409d-aa0a-5e85702686c0 |
| SCIP bejelentési szám – Svédország | 5a9974b9-8e46-44aa-958a-8998fa57c943 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-41 |
| eCl@ss 9.0 | 27-14-11-41 |
| ETIM 9.0 | EC000901 |
| ETIM 10.0 | EC000901 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.31. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

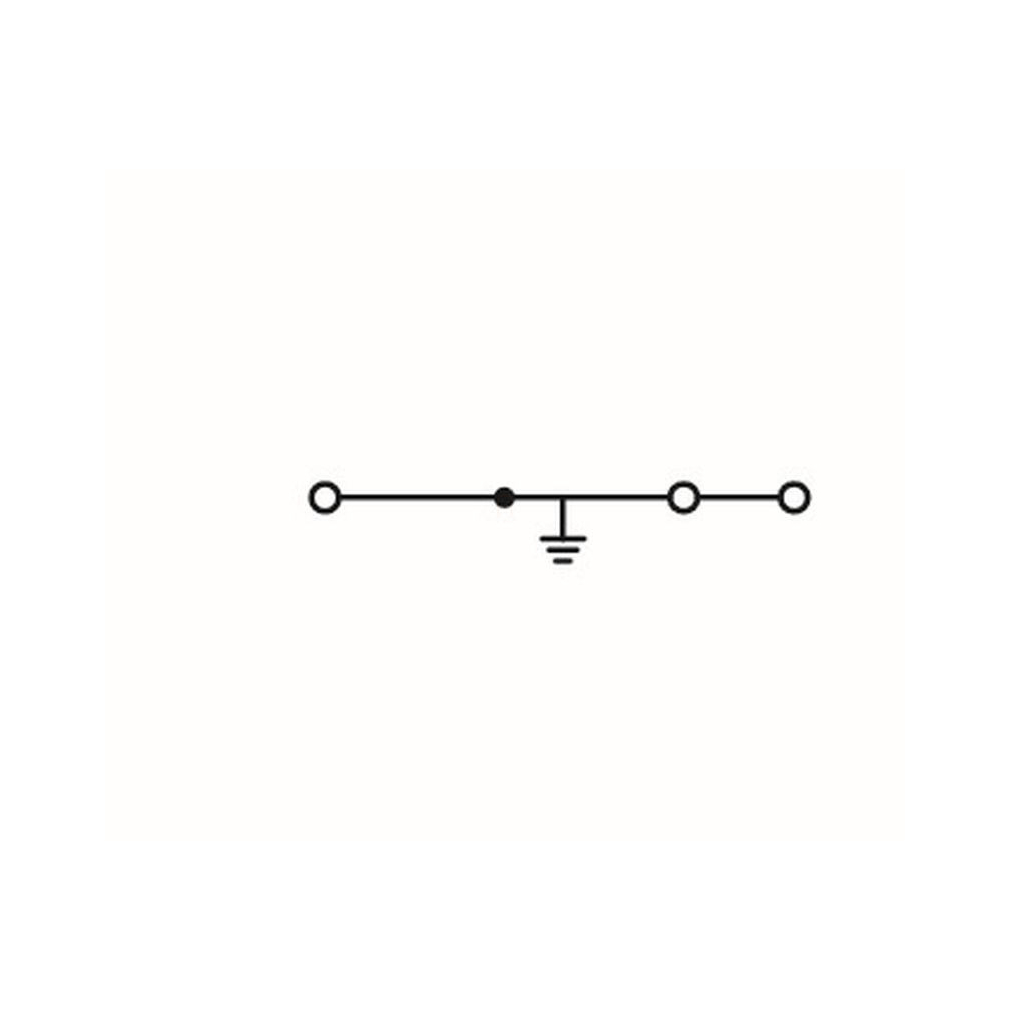

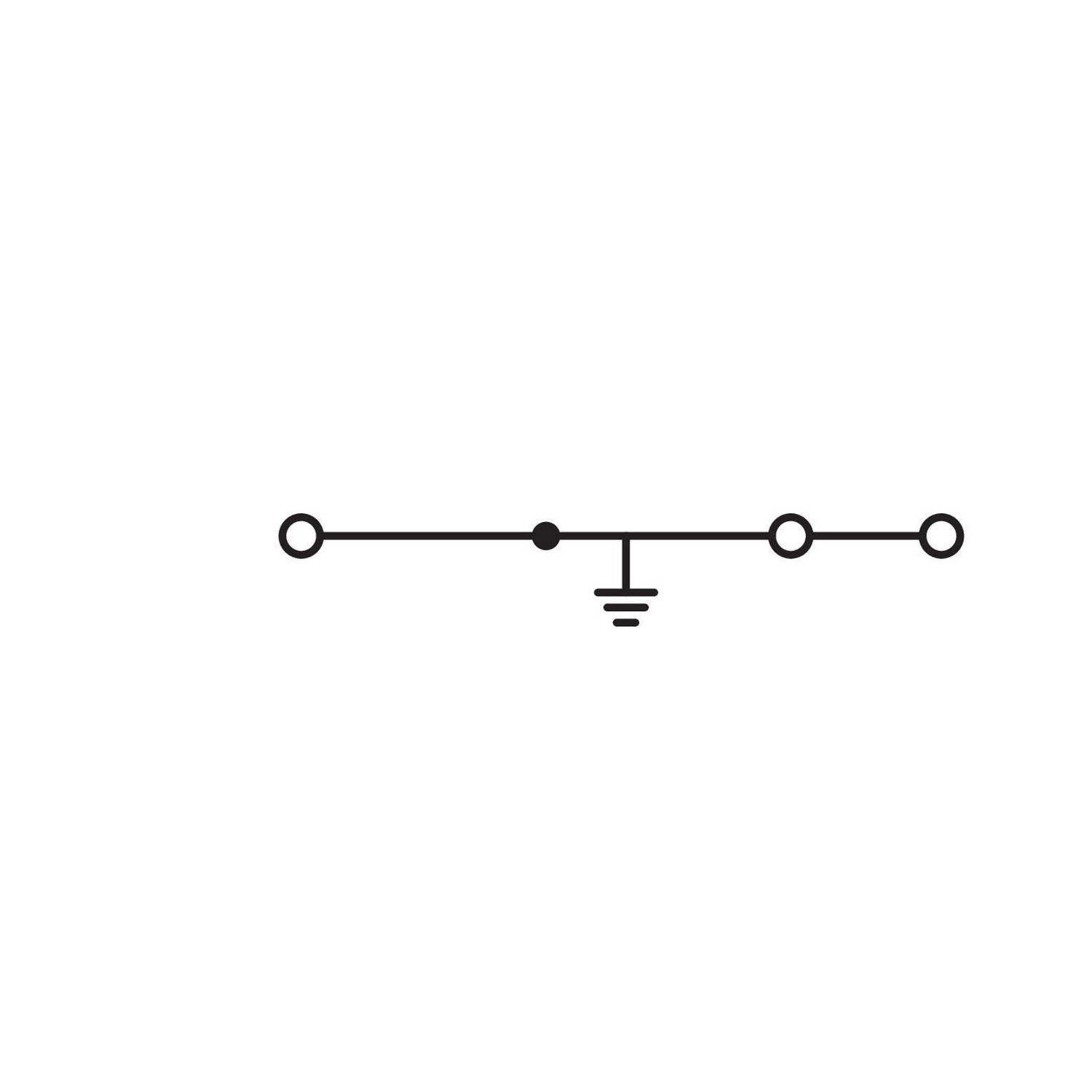

Wago 279-687 3 vezetékes földelősorkapocs, 1,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga használati útmutató
Vezeték és előkészítés
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
Szerelés és kezelés
| Rögzítés a DIN-sínre | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Szerelési irány | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
| Sorkapocs eltávolítása | A sorkapocs működtetőszerszámmal távolítható el a szerelvényből. |
| Vezeték behelyezése | A CAGE CLAMP kapocspontot működtetőszerszámmal nyisd ki, majd helyezd be a vezetéket. |
| Tömör vezeték eltávolítása | A kapocspontot működtetőszerszámmal nyisd ki, majd húzd ki a tömör vezetéket. |
| Érszigetelő stop | Az érszigetelő stopot a bekötési pontnál helyezd be. |
| Fésűs áthidaló behelyezése | A fésűs áthidalót nyomd lefelé addig, amíg teljesen be nem helyezkedik. |
| Jelölés | A sorkapocs a WMB jelölőrendszerrel jelölhető. |
| Földelő és átmenő sorkapocs közösítése | A földelő és átmenő sorkapcsok közösítése rövidrezáró áthidalóval csak egy irányban, a sorkapocs hátsó oldalán keresztül végezhető. A sorkapcsok szükséges jelölésén felül a WAGO sárga-zöld rövidrezáró áthidalók használatát ajánlja. |
Vezetékáthidalók alkalmazási köre
| Dugaszolható vezetékáthidalók | A 279-es sorozat 1,5 mm² / 16 AWG kivitelével kompatibilis, érintésbiztos dugaszolható vezetékáthidalók. |
|---|---|
| Az áthidalók további gyári alkalmazási köre | 280/775/780 sorozat: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880 sorozat: 4 mm² / 12 AWG. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
