Wago 270-564 3 vezetékes érzékelő betápsorkapocs, Belső közösítés, 9 A, színjelölt vezetőbemenettel, 2,5 mm², CAGE CLAMP®, narancssárga
RRP:1 493 Ft/db
1 390 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 230 Ft/db
nettó 969 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Érzékelősorkapocs, 270-es sorozat, kezelőszerszámos működtetés. A Wago 270-564 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 6–7 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 5 × 68 × 45 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Kezelőszerszámos működtetés. 4 csatlakozási pont. Tartósan biztonságos csatlakozások. Megfelelő megoldás minden vezetékezési feladathoz.

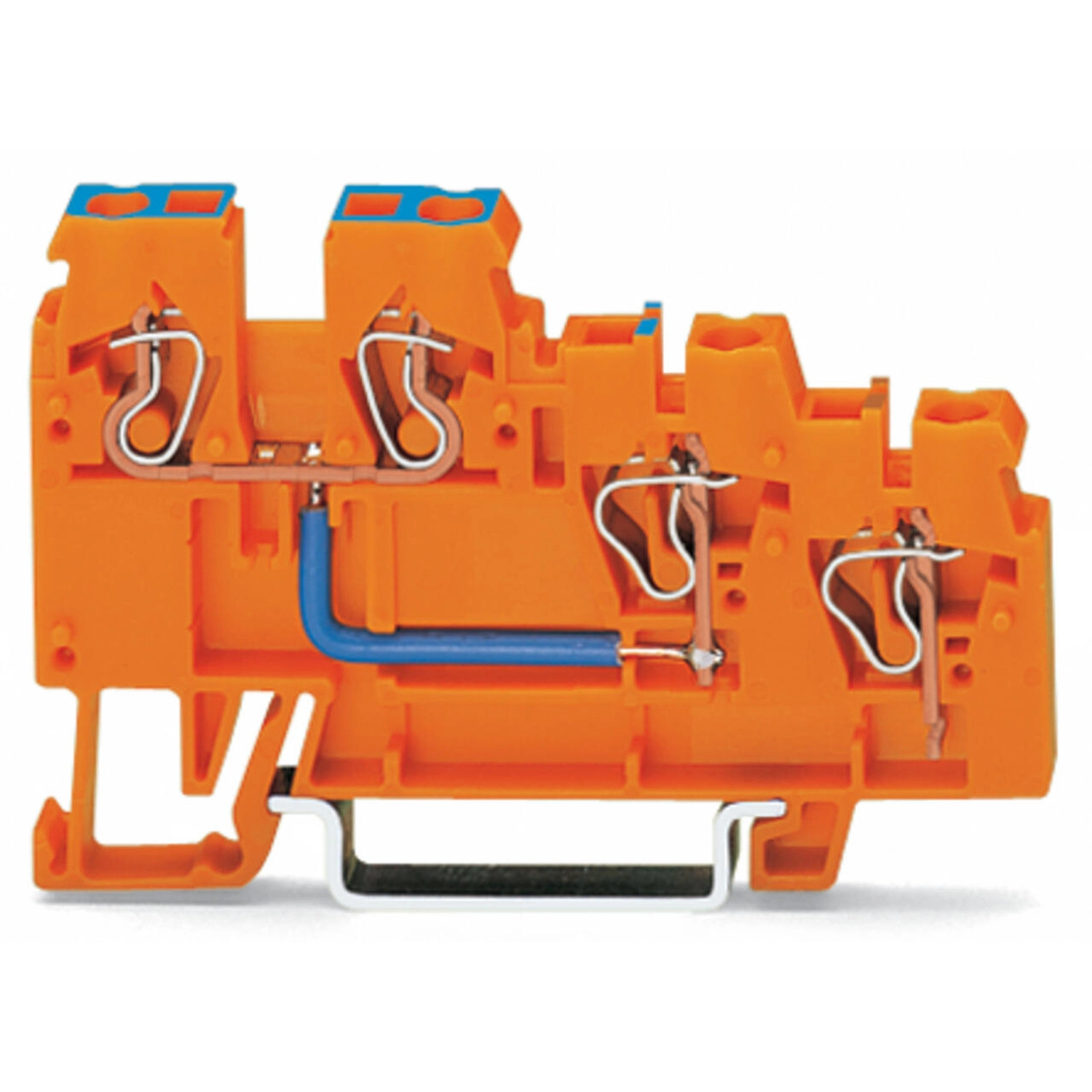

A Wago 270-564 narancssárga, háromszintes, háromvezetékes érzékelő-betápsorkapocs négy rézvezeték-csatlakozási ponttal és CAGE CLAMP kötéssel. A belső híd külön megadott 9 A határértékét is vedd figyelembe.
Villamos és LED-adatok
| Potenciálonkénti veszteségi teljesítmény | 0,4309 W |
|---|---|
| A veszteségi adat névleges árama | 18 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
| IEC/EN névleges feszültség; III/3 | 250 V |
| IEC/EN méretezési túlfeszültség; III/3 | 4 kV |
| IEC/EN névleges áram | 18 A |
| III/3 kiértékelés | III. túlfeszültségi kategória; 3. szennyezettségi fok. |
| Belső híd áramkorlátja | 9 A |
Csatlakozási adatok
| Csatlakozási pontok száma | 4 |
|---|---|
| Szintek száma | 3 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG vezeték feltétele | THHN, THWN |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Bekötési irány | Felső bekötés |
| Potenciálok száma | 2 |
Méretek, anyagok és alkalmazás
| Szélesség | 5 mm / 0.197 inch |
|---|---|
| Magasság | 68 mm / 2.677 inch |
| Mélység a DIN kalapsín felső részétől | 39 mm / 1.535 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Oldalsó jelölés |
| Szín | narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Teljes mélység | 45 mm / 1.772 inch |
| Tűzterhelés | 1,358 MJ |
| Tömeg | 9,3 g |

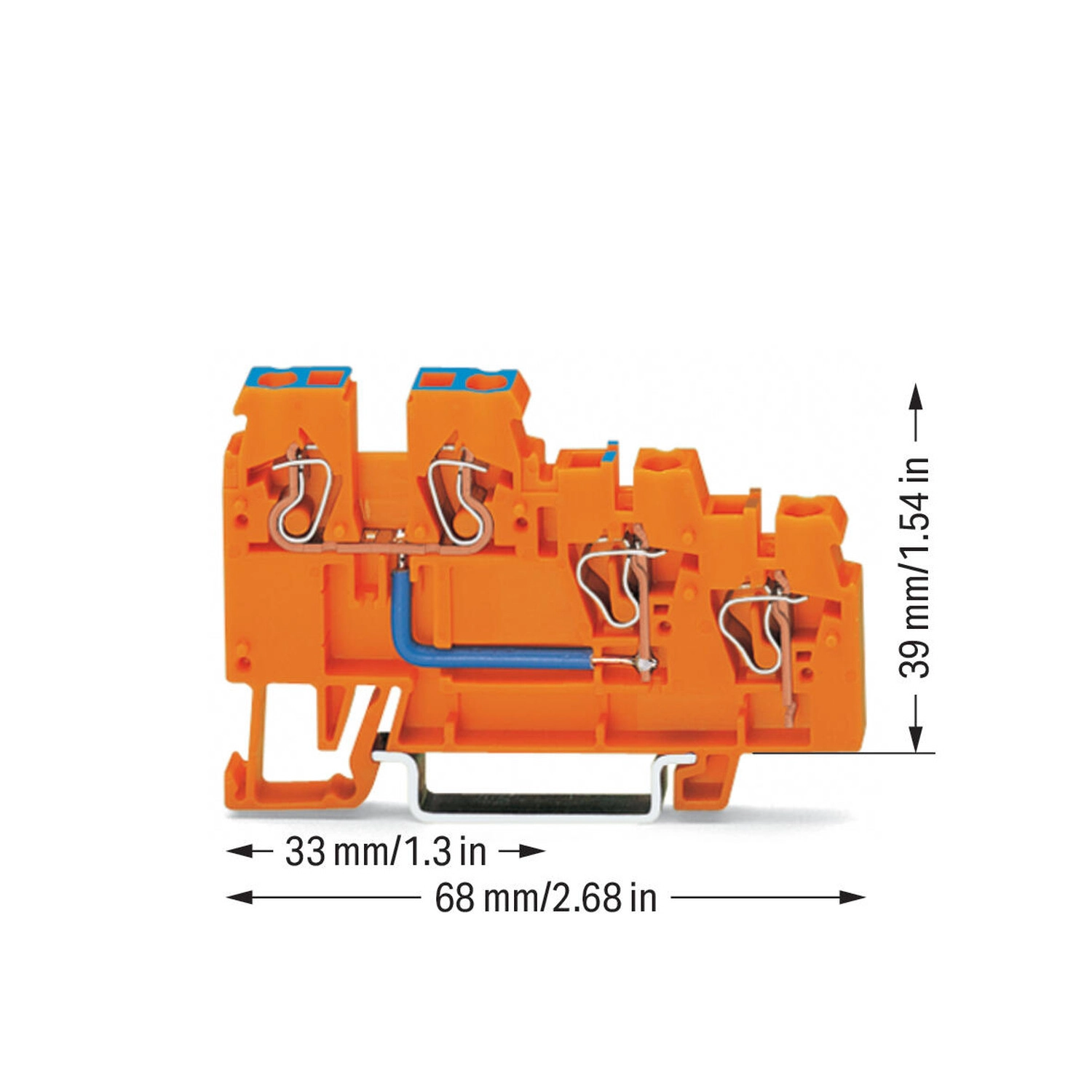

| Méretábra vízszintes méretei | 68 mm / 2,68 inch; részméret 33 mm / 1,3 inch |
| Méretábra függőleges mérete | 39 mm / 1,54 inch |

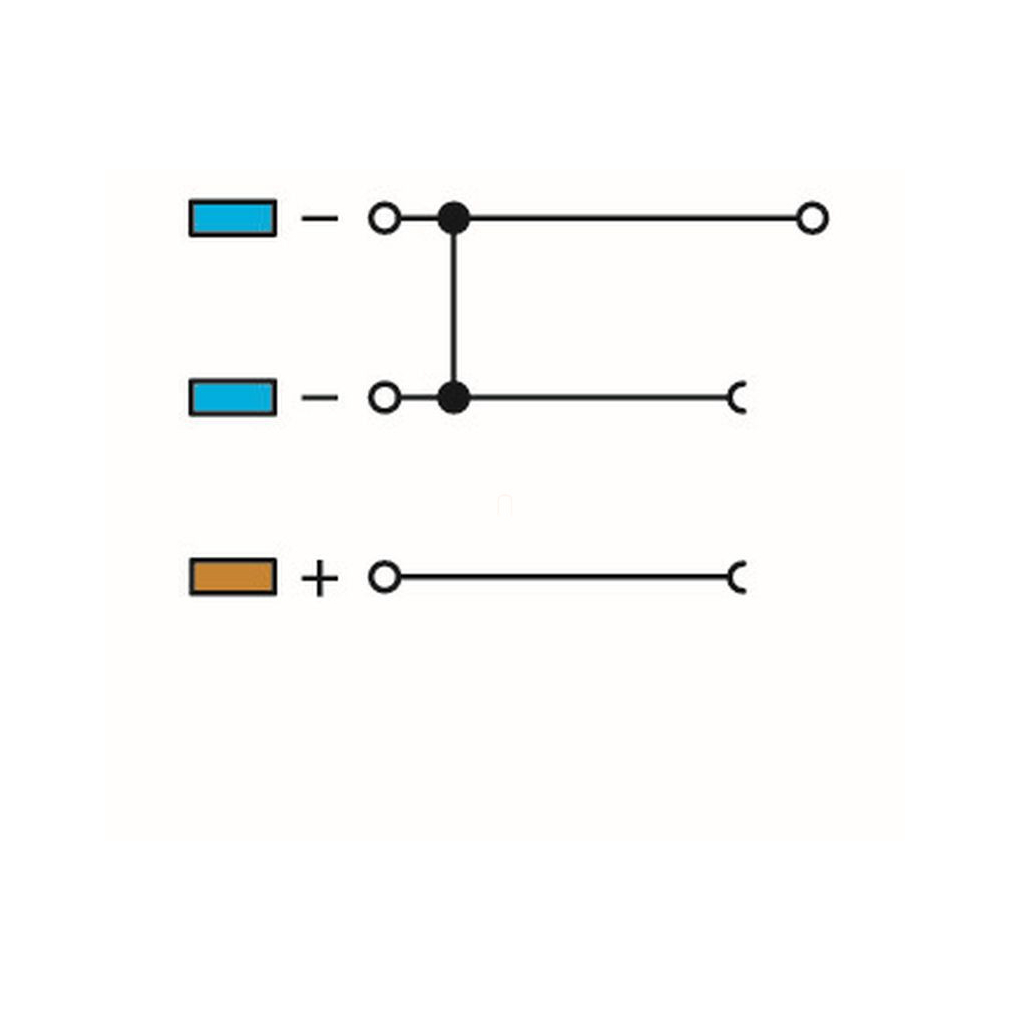

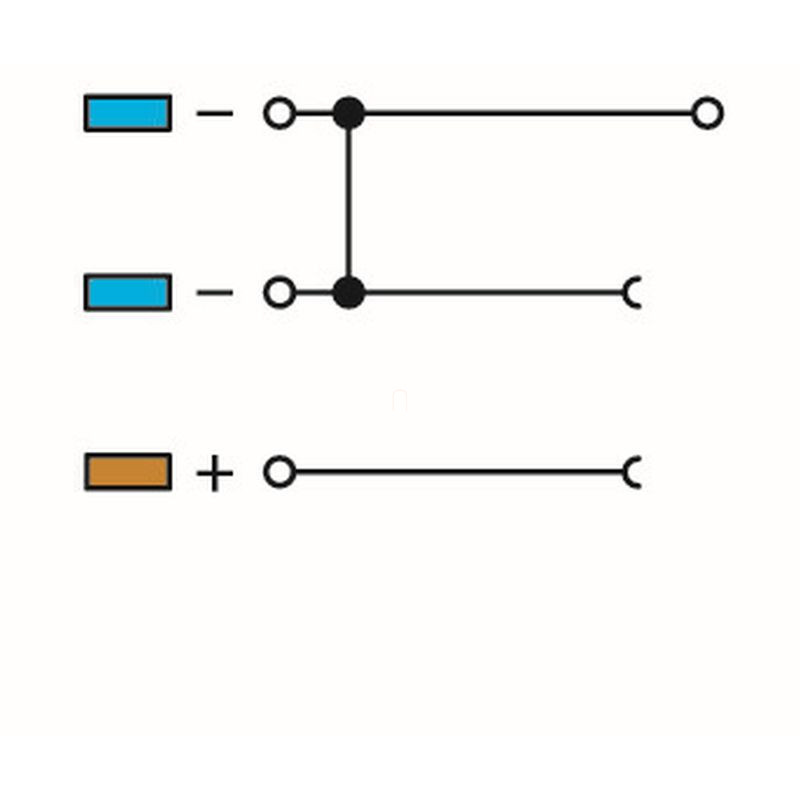

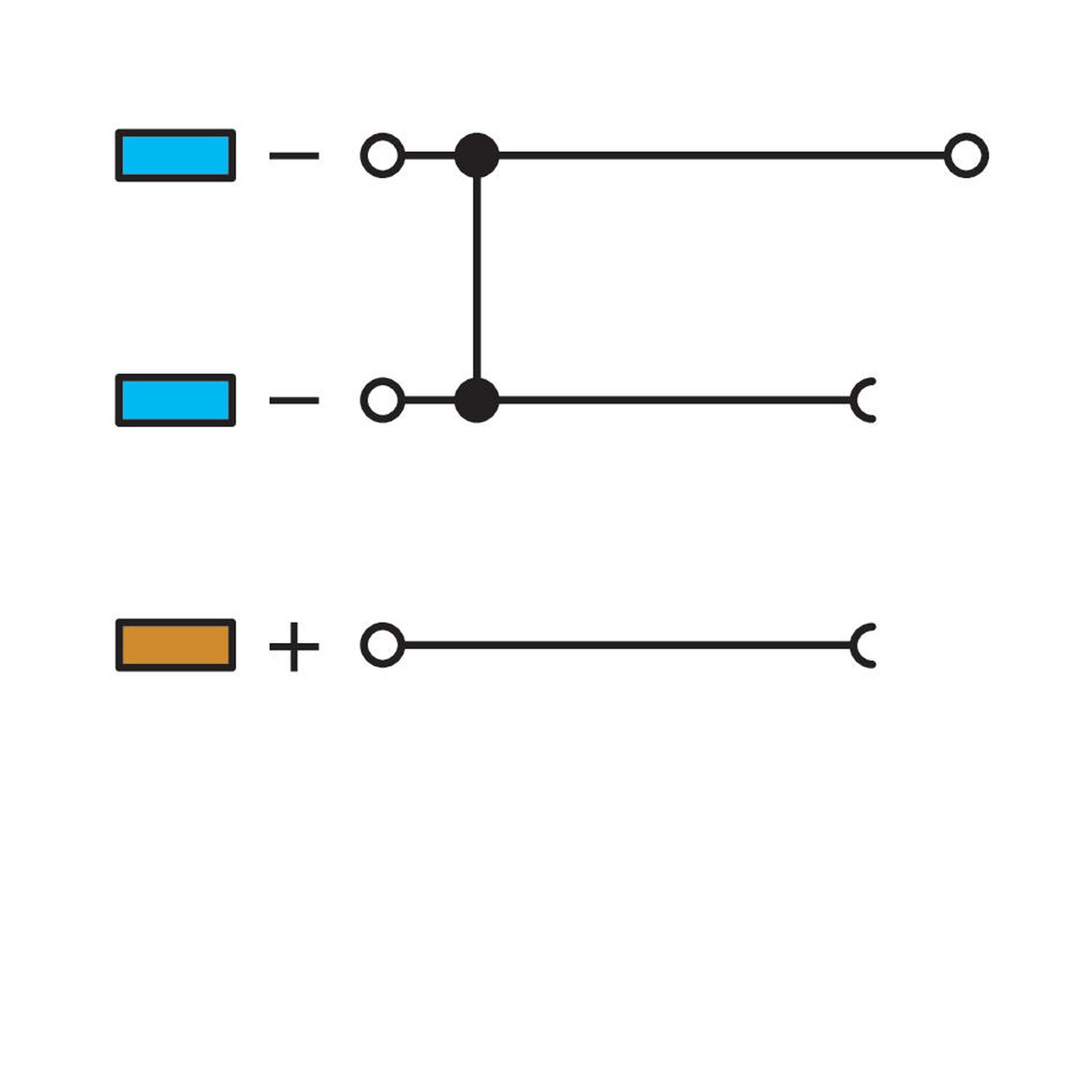

| Saját kapcsolási ábra | A felső és középső negatív jelölésű ág belsőleg közösített; az alsó pozitív ág külön vezető. |
Közösítés és jelölés feltételei
| Tápfeszültség közösítése | Helyezd be az áthidalót a közösítési nyílásba. A tápfeszültség közösítésére szigeteletlen dugaszolható áthidalót használj; az alkalmazástól függően 2–9 utas vagy 17 utas (2 × 8 bit) megoldás szerepel. |
|---|---|
| Jelszint közösítése; LED nélküli szenzorsorkapcsok | A jelszint közösítésére a 870-es sorozat szigetelt dugaszolható áthidalóját használd, 2–9 utas kivitelben. Ez a jelszint-közösítési megoldás LED-es szenzorsorkapcsokhoz nem alkalmazható. |
| Jelölőszalag feltétele | A 709-196 jelölőszalag LED-es sorkapcsokhoz nem alkalmas. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 6828 |
|---|---|
| CCA | DEKRA Certification B.V. EN 60947 2143311.03 |
| CSA | DEKRA Certification B.V. C22.2 1565649 |
Szükséges véglapok
| 270-321 | Vég- és válaszlap; 1 mm vastag; háromemeletes sorkapcsoknak; narancssárga |
|---|---|
| 270-319 | Vég- és válaszlap; 1 mm vastag; háromemeletes sorkapcsoknak; szürke |
Opcionális tartozékok
| 270-417 | Áthidaló; 17 irányú; ezüstszínű |
|---|---|
| 870-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 870-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 870-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 870-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 870-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 870-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 270-480 | Áthidaló; 80 irányú; ezüstszínű |
| 870-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 270-409 | Áthidaló; 9 irányú; ezüstszínű |
| 870-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 870-405/011-000 | Áthidaló; szigetelt; világosszürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-131 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigeteletlen; elektrolitikusan ónozott lemez; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott lemez; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott lemez |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott lemez; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott lemez; fehér |
| 216-121 | Érvéghüvely; szigeteletlen; elektrolitikusan ónozott lemez; ezüstszínű. |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott lemez; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott lemez; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott lemez; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott lemez; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott lemez |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott lemez; fekete |
| 210-657 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-196 | Jelölőszalagok; lézernyomtatóknak; áttetsző |
| 709-177 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; Bepattintható típus; áttetsző |
| 709-178 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; Bepattintható típus; fehér |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 870-407/011-000 | Áthidalóként felsorolt opcionális tartozék. |
| 870-409/011-000 | Áthidalóként felsorolt opcionális tartozék. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
0,08–2,5 mm² / 28–12 AWG tömör és finom elemi szálas rézvezetéket. A 12 AWG feltétele THHN vagy THWN; a csupaszolási hossz 6–7 mm.
Milyen sínre szerelhető?
DIN 35 kalapsínre.
Milyen működtetésű a kapocs?
CAGE CLAMP kötés, működtetőszerszámos kezeléssel. A bemutatott útmutató az áthidalós közösítésre vonatkozik.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
DIN 35 kalapsín, Oldalsó jelölés
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
270-564
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
9,29 g/db
Cikkszám
4045454193768
