Átmenő sorkapocs, 264-es sorozat, szürke. A Wago 264-721 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². A sínre szerelhető mini sorkapocs kezelőszerszámmal működtethető.
A Wago 264-721 szürke sorkapocs 4 csatlakozási pontot, egy potenciált és egy szintet biztosít. Nyomógomb nélküli, rézvezetékekhez készült CAGE CLAMP csatlakozása működtetőszerszámmal kezelhető. DIN 15 kalapsín rögzítésű kivitel.
Villamos adatok és feltételeik
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 24 A |
|---|---|
| UL 1059; B és C felhasználási csoport | 600 V; 20 A mindkét csoportban; D csoport: – |
| CSA 22.2 No 158; C felhasználási csoport | 600 V; 20 A; B és D csoport: – |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Megjegyzés (vezetékátmérő) | 12 AWG: THHN, THWN |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 32 mm / 1,26 inch |
| Mélység a DIN kalapsín felső részétől | 24,5 mm / 0,965 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 15 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,075 MJ |
| Tömeg | 6,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Névleges keresztmetszet | 2,5 mm² |
| Pólusszám | 1 |
| Nyomógomb | Nincs |
| Veszteségi teljesítmény potenciálonként | 0,7661 W; a megadott veszteségi adat névleges árama 24 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |

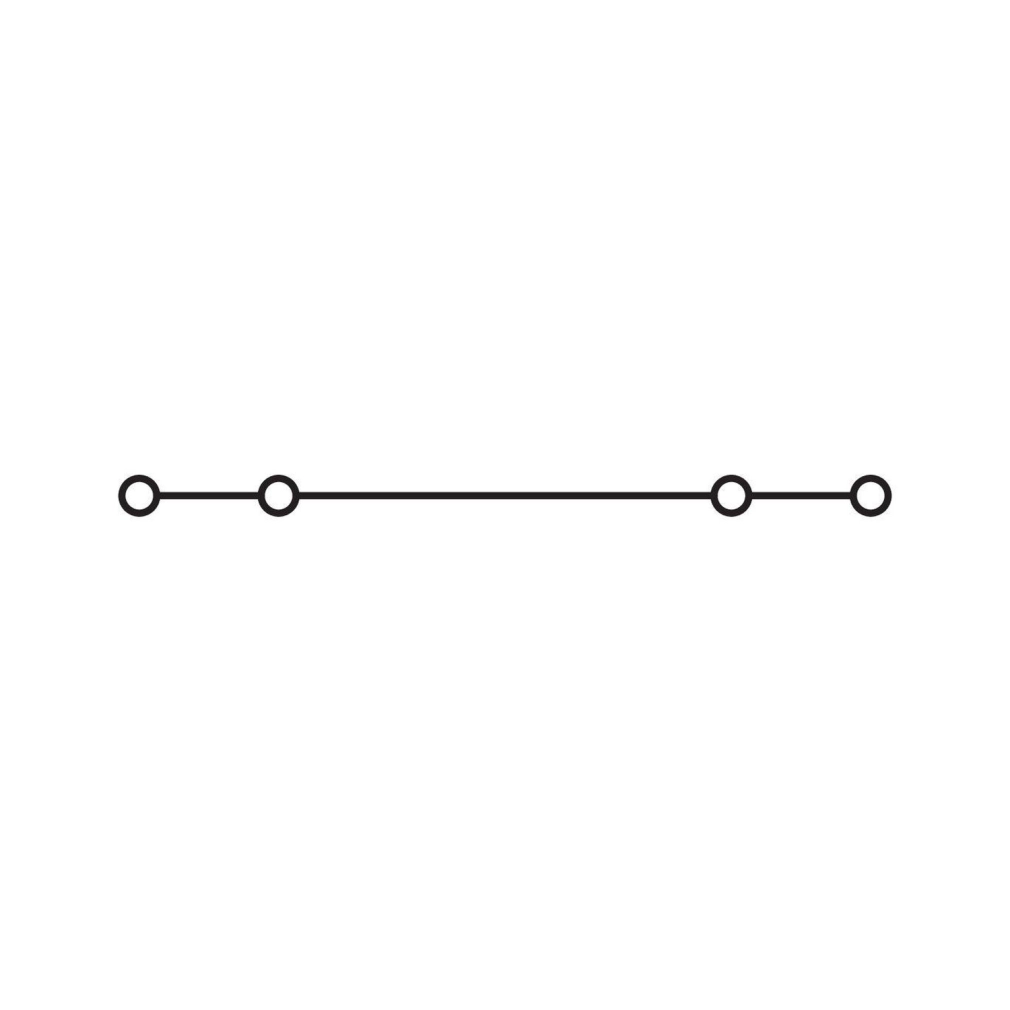

| Kapcsolási vázlat | Négy csatlakozási végpontot összekötő közös vezetővonal. |

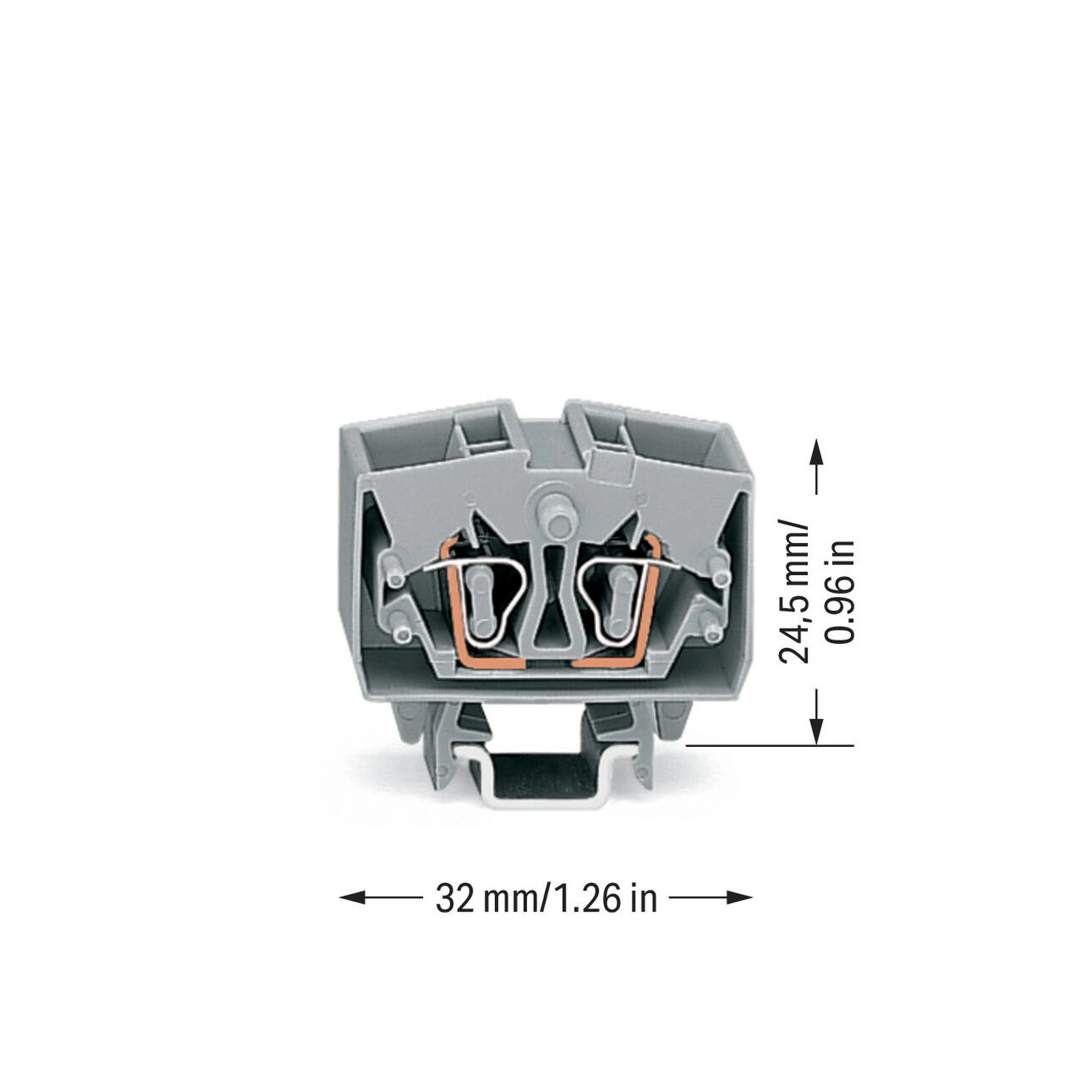

| Méretrajz jelölt vízszintes kiterjedése | 32 mm / 1,26 inch |
| Méretrajz jelölt függőleges kiterjedése | 24,5 mm / 0,96 inch |
Kezelési műveletek
| Fordított beszerelés elleni kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Sorkapocssáv szétválasztása | Válaszd szét a sorkapocssávot, majd az egyes sorkapcsokat csúsztasd el oldalirányban. |
| Eltávolítás a DIN-sínről | A működtetőkarral távolítsd el a sorkapcsot a DIN-sínről. |
| Vezeték behelyezése | Működtetőszerszámmal nyisd a CAGE CLAMP kapocspontot, majd helyezd be a vezetéket. |
| Közösítés | A fésűs áthidalóval közösítsd a bemutatott pontokat. |
| Csoportok elválasztása | A csoportokat elválasztólapokkal válaszd külön. |
| Kombinálható kialakítások | A bemutatott példában két- és négyvezetékes sorkapcsok kombinálhatók. |
| Jelölés | Mini WSB Quick jelölőrendszerrel vagy 209-290 T-jelölő címkével jelöld a sorkapcsot. |
Külön vizsgálati módok
| A CAGE CLAMP rugó érintésével végzett vizsgálat | Legfeljebb 0,5 A és 48 V vizsgálófeszültség; a vizsgálólábak nem védettek a véletlen érintkezés ellen. |
|---|---|
| Vizsgálat az áramvezető sínen, CAGE CLAMP csatlakozással | Legfeljebb 6 A névleges áram és 400 V vizsgálófeszültség. A CAGE CLAMP egyenként rögzíti a vizsgálóérintkezőket. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7077 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 70010891 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 2160584.02 |
| UR | Underwriters Laboratories Inc. UL 1059 E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0095979-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register IEC 60998 LR22173030TA |
Szükséges kiegészítők
Opcionális kiegészítők
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 264-402 | Áthidaló; vezetékbevezetéshez; 2 irányú; szigetelt; szürke |
| 210-111 | Acél rögzítő sín; 15 x 5,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-295 | Acél rögzítő sín; 15 x 5,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 249-139 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 4 vezetékes sorkapocshoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 216-131 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm²; szigetelt; ónozott kivitel; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 216-205 | Érvéghüvely; Hüvely 2,08 mm² / AWG 14; szigetelt; ónozott kivitel; sárga |
| 216-106 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; ónozott kivitel; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1 irányú; 264 sorozathoz (1-/2-utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 280-432 | Működtetőszerszám; szigetelőanyagból készült; 2 irányú; fehér |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-101 | Csavar nélküli végrögzítő; 6 mm széles; WMB-jelöléshez; szürke |
| 209-290 | T-jelölő címke a jelöléshez |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csupaszolási hossz tartozik hozzá?
8–9 mm.
Milyen csatlakozástechnikával készül?
Működtetőszerszámmal kezelhető CAGE CLAMP.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
DIN 15 kalapsín, Középső jelölés
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
264-721
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
6,09 g/db
Cikkszám
4044918414845
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 264-721 4 vezetékes, miniatűr, átmenő sorkapocs, 2,5 mm², vizsgálati lehetőség, középső jelölés, DIN-15-ös sínre, CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 264-721 |
| GTIN / EAN | 4044918414845 |
| Terméktípus | Négyvezetékes miniatűr átmenő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 24 A |
|---|---|
| UL 1059; B és C felhasználási csoport | 600 V; 20 A mindkét csoportban; D csoport: – |
| CSA 22.2 No 158; C felhasználási csoport | 600 V; 20 A; B és D csoport: – |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Megjegyzés (vezetékátmérő) | 12 AWG: THHN, THWN |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 32 mm / 1,26 inch |
| Mélység a DIN kalapsín felső részétől | 24,5 mm / 0,965 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 15 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,075 MJ |
| Tömeg | 6,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Névleges keresztmetszet | 2,5 mm² |
| Pólusszám | 1 |
| Nyomógomb | Nincs |
| Veszteségi teljesítmény potenciálonként | 0,7661 W; a megadott veszteségi adat névleges árama 24 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
| Kapcsolási vázlat | Négy csatlakozási végpontot összekötő közös vezetővonal. |
| Méretrajz jelölt vízszintes kiterjedése | 32 mm / 1,26 inch |
| Méretrajz jelölt függőleges kiterjedése | 24,5 mm / 0,96 inch |
Kezelési műveletek
| Fordított beszerelés elleni kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Sorkapocssáv szétválasztása | Válaszd szét a sorkapocssávot, majd az egyes sorkapcsokat csúsztasd el oldalirányban. |
| Eltávolítás a DIN-sínről | A működtetőkarral távolítsd el a sorkapcsot a DIN-sínről. |
| Vezeték behelyezése | Működtetőszerszámmal nyisd a CAGE CLAMP kapocspontot, majd helyezd be a vezetéket. |
| Közösítés | A fésűs áthidalóval közösítsd a bemutatott pontokat. |
| Csoportok elválasztása | A csoportokat elválasztólapokkal válaszd külön. |
| Kombinálható kialakítások | A bemutatott példában két- és négyvezetékes sorkapcsok kombinálhatók. |
| Jelölés | Mini WSB Quick jelölőrendszerrel vagy 209-290 T-jelölő címkével jelöld a sorkapcsot. |
Külön vizsgálati módok
| A CAGE CLAMP rugó érintésével végzett vizsgálat | Legfeljebb 0,5 A és 48 V vizsgálófeszültség; a vizsgálólábak nem védettek a véletlen érintkezés ellen. |
|---|---|
| Vizsgálat az áramvezető sínen, CAGE CLAMP csatlakozással | Legfeljebb 6 A névleges áram és 400 V vizsgálófeszültség. A CAGE CLAMP egyenként rögzíti a vizsgálóérintkezőket. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7077 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 70010891 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 2160584.02 |
| UR | Underwriters Laboratories Inc. UL 1059 E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0095979-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register IEC 60998 LR22173030TA |
Szükséges kiegészítők
Opcionális kiegészítők
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 264-402 | Áthidaló; vezetékbevezetéshez; 2 irányú; szigetelt; szürke |
| 210-111 | Acél rögzítő sín; 15 x 5,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-295 | Acél rögzítő sín; 15 x 5,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 249-139 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 4 vezetékes sorkapocshoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 216-131 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm²; szigetelt; ónozott kivitel; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 216-205 | Érvéghüvely; Hüvely 2,08 mm² / AWG 14; szigetelt; ónozott kivitel; sárga |
| 216-106 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; ónozott kivitel; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1 irányú; 264 sorozathoz (1-/2-utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 280-432 | Működtetőszerszám; szigetelőanyagból készült; 2 irányú; fehér |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-101 | Csavar nélküli végrögzítő; 6 mm széles; WMB-jelöléshez; szürke |
| 209-290 | T-jelölő címke a jelöléshez |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 9 (alvázra szerelhető szabványos sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.01.16. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

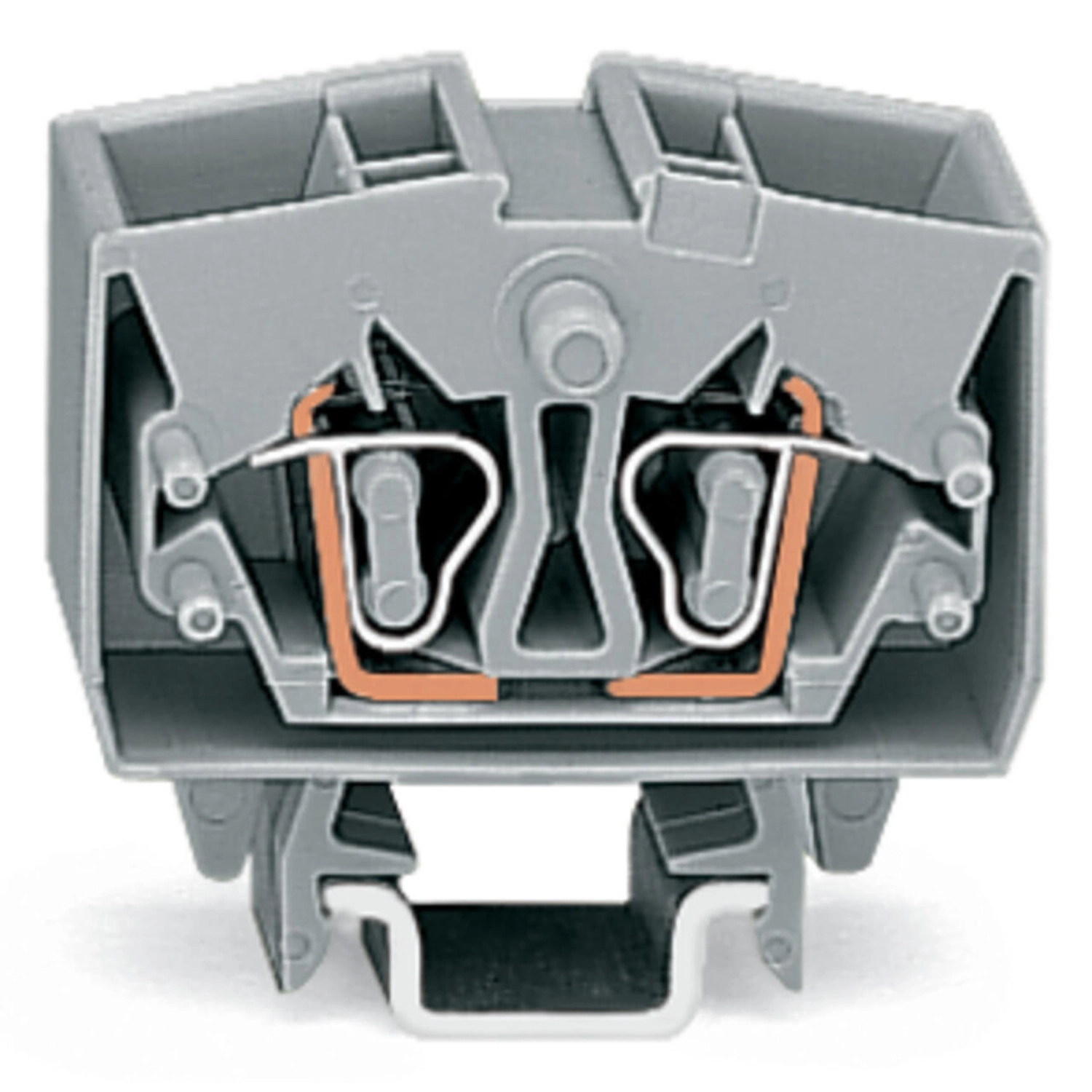

Wago 264-721 4 vezetékes, miniatűr, átmenő sorkapocs, 2,5 mm², vizsgálati lehetőség, középső jelölés, DIN-15-ös sínre, CAGE CLAMP®, szürke használati útmutató
Vezeték és csupaszolás
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Megjegyzés (vezetékátmérő) | 12 AWG: THHN, THWN |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
Kialakítás
| Rögzítés típusa | DIN 15 kalapsín |
|---|
Szerelés és vezetékcsatlakozás
| Fordított beszerelés elleni kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Sorkapocssáv szétválasztása | Válaszd szét a sorkapocssávot, majd az egyes sorkapcsokat csúsztasd el oldalirányban. |
| Eltávolítás a DIN-sínről | A működtetőkarral távolítsd el a sorkapcsot a DIN-sínről. |
| Vezeték behelyezése | Működtetőszerszámmal nyisd a CAGE CLAMP kapocspontot, majd helyezd be a vezetéket. |
| Közösítés | A fésűs áthidalóval közösítsd a bemutatott pontokat. |
| Csoportok elválasztása | A csoportokat elválasztólapokkal válaszd külön. |
| Kombinálható kialakítások | A bemutatott példában két- és négyvezetékes sorkapcsok kombinálhatók. |
| Jelölés | Mini WSB Quick jelölőrendszerrel vagy 209-290 T-jelölő címkével jelöld a sorkapcsot. |
Két külön vizsgálati mód és határértékeik
| A CAGE CLAMP rugó érintésével végzett vizsgálat | Legfeljebb 0,5 A és 48 V vizsgálófeszültség; a vizsgálólábak nem védettek a véletlen érintkezés ellen. |
|---|---|
| Vizsgálat az áramvezető sínen, CAGE CLAMP csatlakozással | Legfeljebb 6 A névleges áram és 400 V vizsgálófeszültség. A CAGE CLAMP egyenként rögzíti a vizsgálóérintkezőket. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
