Wago 264-714 2 vezetékes miniatűr átmenő sorkapocs, 2,5 mm², vizsgálati lehetőség, megfelelő Ex i alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, kék
RRP:480 Ft/db
373 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
347 Ft/db
nettó 273 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 264-es sorozat, kezelőszerszámos működtetés. A Wago 264-714 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A termék megbízható teljesítményt nyújt. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². A sínre szerelhető mini sorkapocs kezelőszerszámmal működtethető.

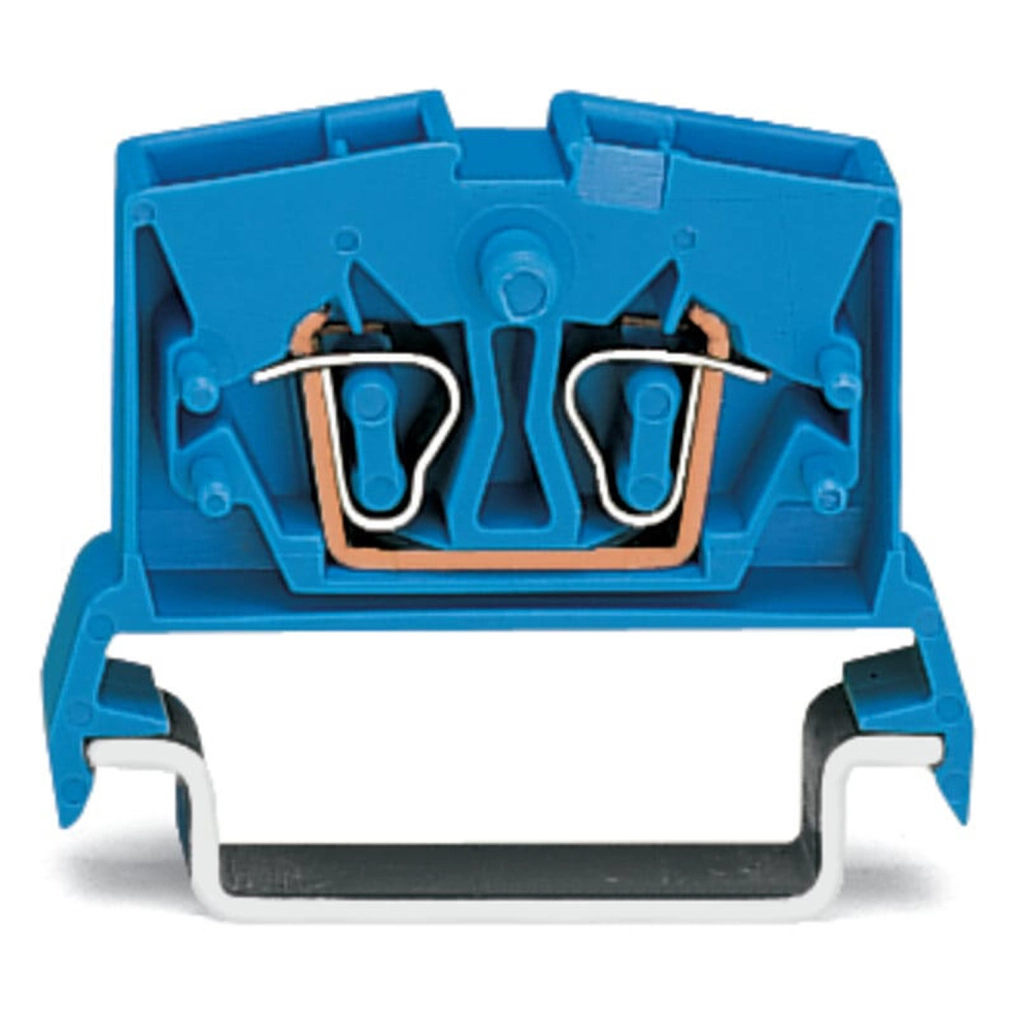

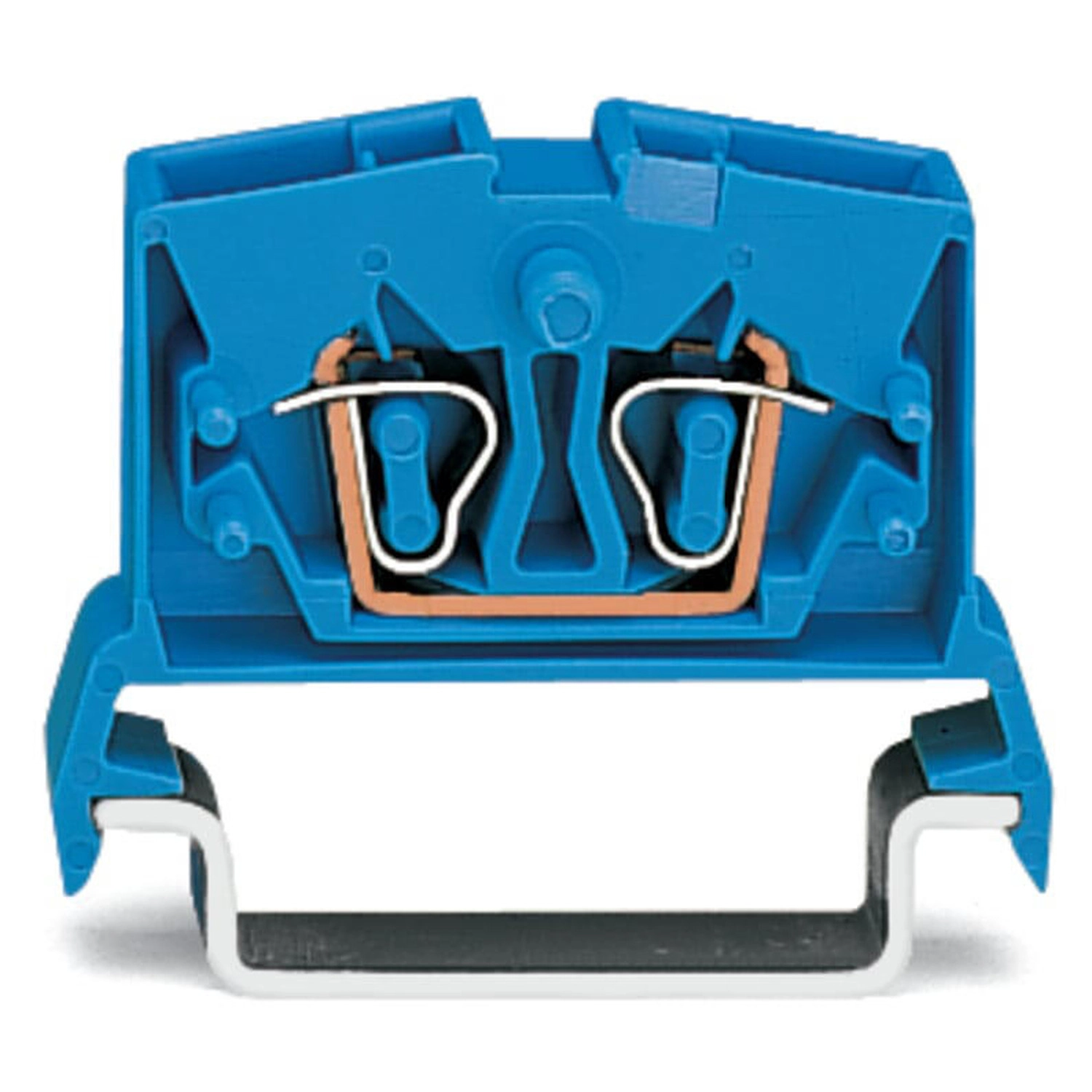

A Wago 264-714 kék miniatűr átmenő sorkapocs két vezetékcsatlakozással és egy potenciállal készül. A 2,5 mm² névleges keresztmetszetű CAGE CLAMP® csatlakozás működtetőszerszámmal kezelhető; a csupaszolási hossz 8–9 mm. DIN35 × 15 és DIN35 × 7,5 mm sínhez.
Villamos adatok
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 24 A |
|---|---|
| UL1059, B és C felhasználási csoport | Mindkettőnél 600 V; 20 A |
| UL1059, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| CSA22.2 No.158, C felhasználási csoport | 600 V; 20 A |
| CSA22.2 No.158, B és D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 0,7661 W |
| A veszteségi adat névleges árama | 24 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás

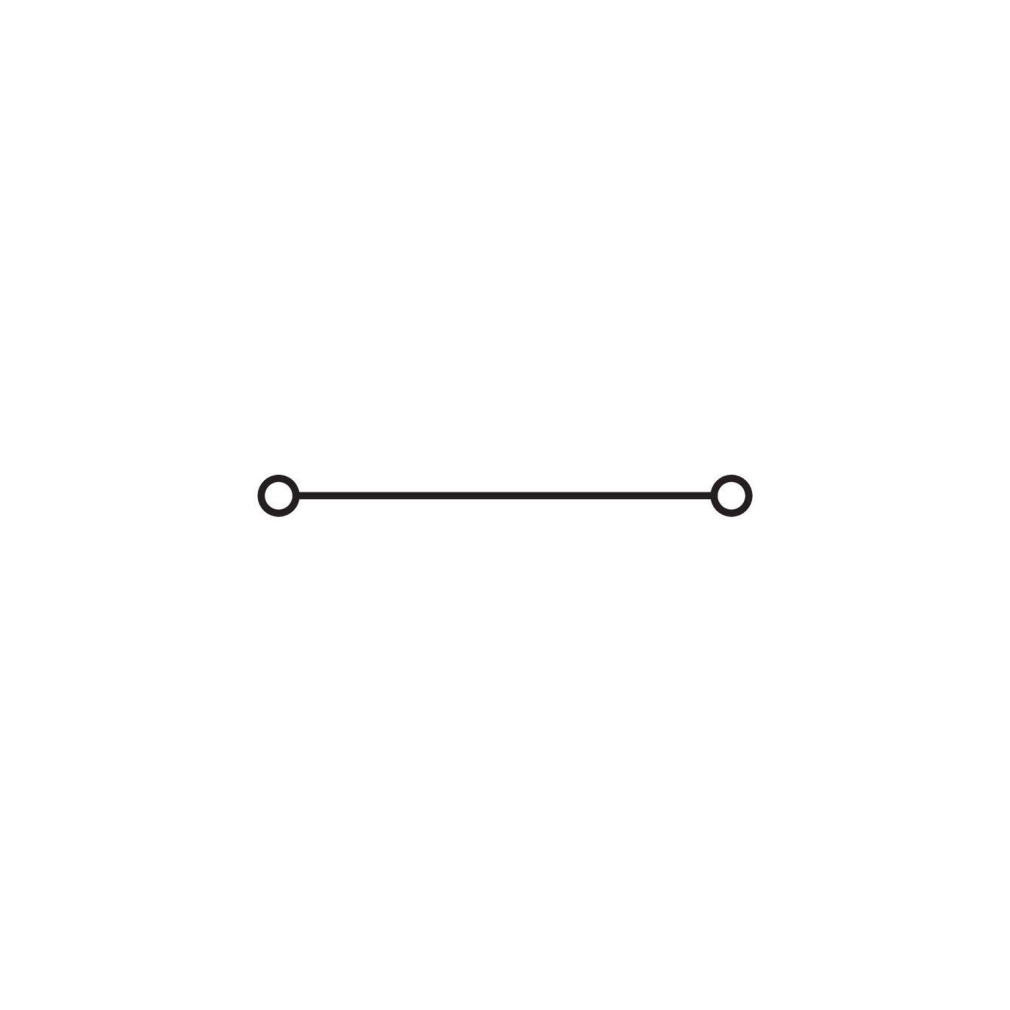

| Csatlakozási pontok / potenciálok / szintek száma | 2 / 1 / 1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám; nyomógomb nélkül |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
Méretek, anyagok és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 38 mm / 1,496 inch |
| Mélység a DIN kalapsín felső részétől | 24,5 mm / 0,965 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,075 MJ |
| Tömeg | 3,8 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |

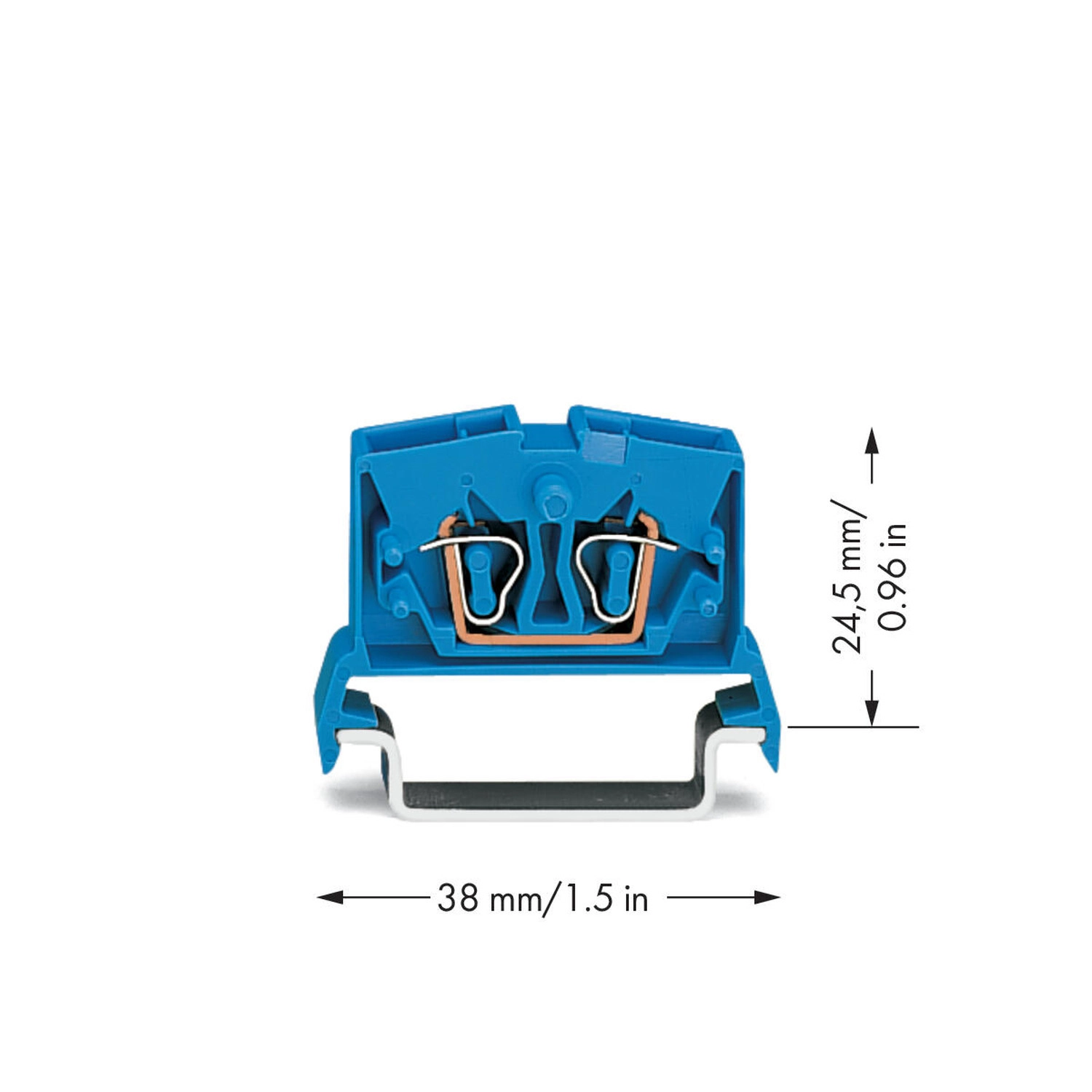

| Méretábra vízszintes mérete | 38 mm / 1,5 inch |
| Méretábra függőleges mérete | 24,5 mm / 0,96 inch |
| DIN-sín mérete | DIN35 × 15 és DIN35 × 7,5 mm |
| Ex i alkalmazás | Gyújtószikramentes Ex i alkalmazásokhoz alkalmas kivitel. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-7077 |
|---|---|
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 2160584.02 |
| CSA – DEKRA Certification B.V. | C22.2; 70010891 |
| UR – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| ABS – American Bureau of Shipping | 19-HG1869868-PDA |
| LR – Lloyds Register | IEC60998; LR22173030TA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
Gyártói kezelés és vizsgálati feltételek
| Gyorsszerelő családi kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Sorkapocssor szétválasztása | Válaszd szét a sorkapocssort, majd csúsztasd oldalirányban az egyes sorkapcsokat. |
| Eltávolítás a DIN-sínről | A működtetőkarral távolítsd el a sorkapcsot a DIN-sínről. |
| Közösítés | Fésűs áthidalóval. |
| Vizsgálat a CAGE CLAMP rugó érintésével | Legfeljebb 0,5 A és 48 V vizsgálófeszültség mellett; a vizsgálólábak véletlen érintkezés ellen nem védettek. |
| Vizsgálat az áramvezető sínen | A CAGE CLAMP egyenként rögzíti a vizsgálóérintkezőket. Legfeljebb 6 A vizsgálati áram; a vizsgálófeszültség nem lehet nagyobb 400 V-nál. |
| Jelölés | Mini WSB Quick jelölőrendszerrel. |
| Csoportok szétválasztása | A csoportokat elválasztólapokkal különítsd el. |
| Családi összeállítás | Két- és négyvezetékes sorkapcsok kombinálhatók. |
| T-jelölő | 209-290 T-jelölő címkével is jelölhető. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Szükséges kiegészítők
Opcionális kiegészítők
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 264-402 | Áthidaló; vezetékbevezető nyíláshoz; 2 irányú; szigetelt; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-136 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 2 vezetékes sorkapocshoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 216-131 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 216-205 | Érvéghüvely; hüvely 2,08 mm² / AWG 14; szigetelt; elektro-ón lemez; sárga |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-206 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektro-ón lemez; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1 irányú; 264 sorozathoz (1-/2- utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; 1-es típus; megfelelő burkolattartóhoz, 1-es típus; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; 1-es típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csatlakozástechnikával készül?
Működtetőszerszámos CAGE CLAMP® csatlakozással, nyomógomb nélkül.
Mekkora a csupaszolási hossz?
8–9 mm.
Mennyi a névleges keresztmetszet?
2,5 mm²; a tömör és finom elemi szálas vezeték saját csatlakoztatási feltételei külön érvényesek.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
DIN 35 kalapsín, Középső jelölés
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
264-714
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,9 g/db
Cikkszám
4044918415446

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 264-714 2 vezetékes miniatűr átmenő sorkapocs, 2,5 mm², vizsgálati lehetőség, megfelelő Ex i alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 264-714 |
| GTIN / EAN | 4044918415446 |
| Terméktípus | Miniatűr átmenő sorkapocs |
Villamos adatok
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 24 A |
|---|---|
| UL1059, B és C felhasználási csoport | Mindkettőnél 600 V; 20 A |
| UL1059, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| CSA22.2 No.158, C felhasználási csoport | 600 V; 20 A |
| CSA22.2 No.158, B és D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 0,7661 W |
| A veszteségi adat névleges árama | 24 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok / potenciálok / szintek száma | 2 / 1 / 1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám; nyomógomb nélkül |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
Méretek, anyagok és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 38 mm / 1,496 inch |
| Mélység a DIN kalapsín felső részétől | 24,5 mm / 0,965 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,075 MJ |
| Tömeg | 3,8 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Méretábra vízszintes mérete | 38 mm / 1,5 inch |
| Méretábra függőleges mérete | 24,5 mm / 0,96 inch |
| DIN-sín mérete | DIN35 × 15 és DIN35 × 7,5 mm |
| Ex i alkalmazás | Gyújtószikramentes Ex i alkalmazásokhoz alkalmas kivitel. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-7077 |
|---|---|
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 2160584.02 |
| CSA – DEKRA Certification B.V. | C22.2; 70010891 |
| UR – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| ABS – American Bureau of Shipping | 19-HG1869868-PDA |
| LR – Lloyds Register | IEC60998; LR22173030TA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
Gyártói kezelés és vizsgálati feltételek
| Gyorsszerelő családi kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Sorkapocssor szétválasztása | Válaszd szét a sorkapocssort, majd csúsztasd oldalirányban az egyes sorkapcsokat. |
| Eltávolítás a DIN-sínről | A működtetőkarral távolítsd el a sorkapcsot a DIN-sínről. |
| Közösítés | Fésűs áthidalóval. |
| Vizsgálat a CAGE CLAMP rugó érintésével | Legfeljebb 0,5 A és 48 V vizsgálófeszültség mellett; a vizsgálólábak véletlen érintkezés ellen nem védettek. |
| Vizsgálat az áramvezető sínen | A CAGE CLAMP egyenként rögzíti a vizsgálóérintkezőket. Legfeljebb 6 A vizsgálati áram; a vizsgálófeszültség nem lehet nagyobb 400 V-nál. |
| Jelölés | Mini WSB Quick jelölőrendszerrel. |
| Csoportok szétválasztása | A csoportokat elválasztólapokkal különítsd el. |
| Családi összeállítás | Két- és négyvezetékes sorkapcsok kombinálhatók. |
| T-jelölő | 209-290 T-jelölő címkével is jelölhető. |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 9 (készülékházra szerelhető sorkapcsok) |
Termékbesorolások
| eCl@ss 10.0 | 27-14-11-20 |
|---|---|
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 8.0 | EC000897 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Szükséges kiegészítők
Opcionális kiegészítők
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 264-402 | Áthidaló; vezetékbevezető nyíláshoz; 2 irányú; szigetelt; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-136 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 2 vezetékes sorkapocshoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 216-131 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 216-205 | Érvéghüvely; hüvely 2,08 mm² / AWG 14; szigetelt; elektro-ón lemez; sárga |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-206 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektro-ón lemez; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1 irányú; 264 sorozathoz (1-/2- utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; 1-es típus; megfelelő burkolattartóhoz, 1-es típus; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; 1-es típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.02.20. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 264-714 2 vezetékes miniatűr átmenő sorkapocs, 2,5 mm², vizsgálati lehetőség, megfelelő Ex i alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, kék használati útmutató
Vezetékfajták és csupaszolás
| Vezeték anyaga | Réz |
|---|---|
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
Gyorsszerelő családi kialakítás
A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést.
Sorkapocssor szétválasztása
Válaszd szét a sorkapocssort, majd csúsztasd oldalirányban az egyes sorkapcsokat.
Eltávolítás a DIN-sínről
A működtetőkarral távolítsd el a sorkapcsot a DIN-sínről.
Közösítés
Fésűs áthidalóval.
Vizsgálat a CAGE CLAMP rugó érintésével
Legfeljebb 0,5 A és 48 V vizsgálófeszültség mellett; a vizsgálólábak véletlen érintkezés ellen nem védettek.
Vizsgálat az áramvezető sínen
A CAGE CLAMP egyenként rögzíti a vizsgálóérintkezőket. Legfeljebb 6 A vizsgálati áram; a vizsgálófeszültség nem lehet nagyobb 400 V-nál.
Jelölés
Mini WSB Quick jelölőrendszerrel.
Csoportok szétválasztása
A csoportokat elválasztólapokkal különítsd el.
Családi összeállítás
Két- és négyvezetékes sorkapcsok kombinálhatók.
T-jelölő
209-290 T-jelölő címkével is jelölhető.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
