Wago 264-130 2 vezetékes záró sorkapocs, nyomógombok nélkül, megfelelő Ex e II alkalmazásokhoz, rögzítőperemmel, 1 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, világosszürke
RRP:445 Ft/db
346 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
322 Ft/db
nettó 254 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

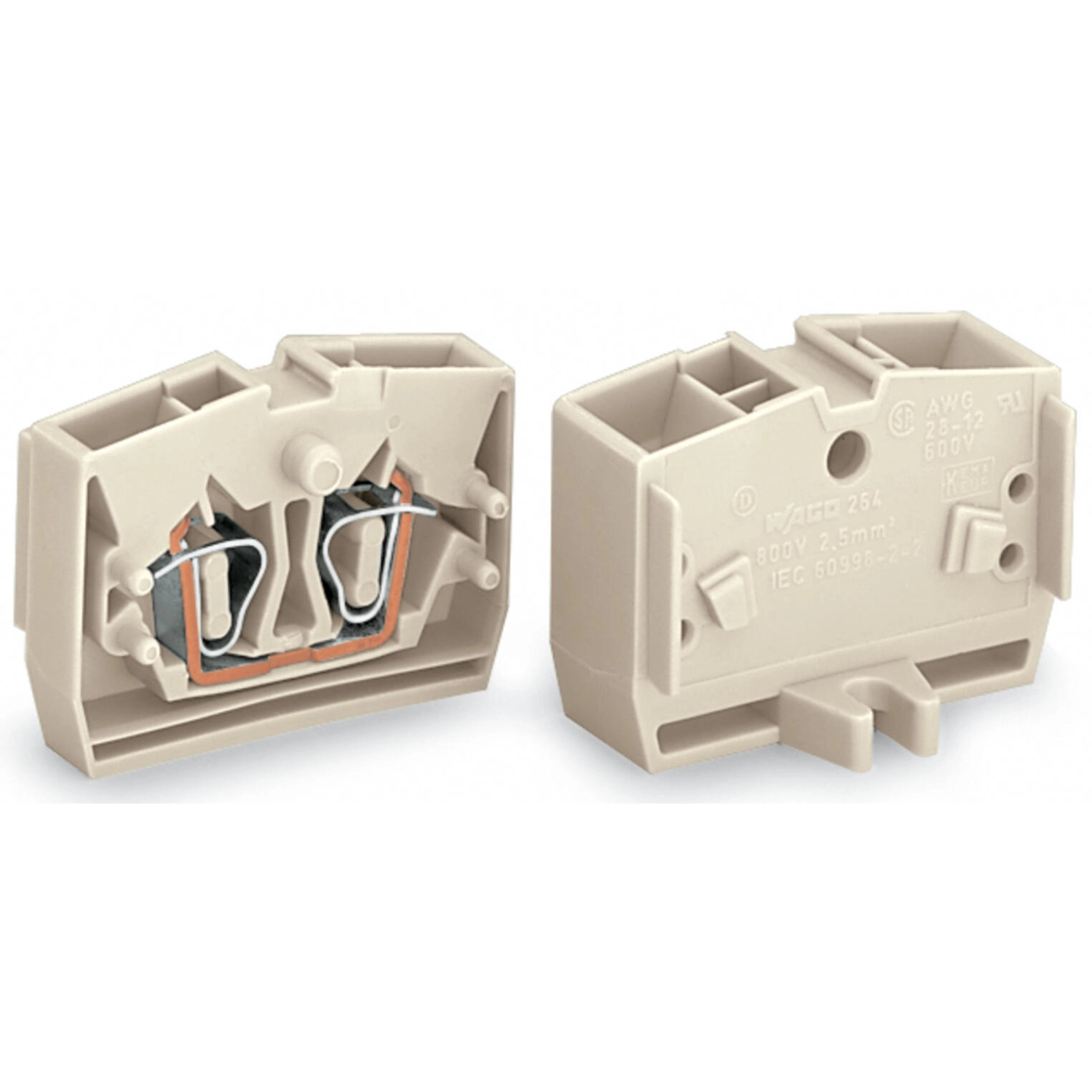

Átmenő sorkapocs, 264-es sorozat, világosszürke. A Wago 264-130 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 6 × 32 × 22,1 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². CAGE CLAMP®: ipari szabvány a csatlakozástechnikában. A sínre szerelhető mini sorkapocs kezelőszerszámmal működtethető. Biztonságos és gyors szerelés. Megfelelő megoldás minden vezetékezési feladathoz. Kezelőszerszámos működtetés.
A Wago 264-130 világosszürke záró sorkapocs rögzítőperemmel két vezetékcsatlakozással és egy potenciállal készül. A 2,5 mm² névleges keresztmetszetű CAGE CLAMP® csatlakozás működtetőszerszámmal kezelhető; a csupaszolási hossz 8–9 mm. Ex e II alkalmazásra 690 V méretezési feszültség és 23 A névleges áram tartozik hozzá.
Villamos adatok
| Méretezési feszültség, EN, Ex e II | 690 V |
|---|---|
| Névleges áram, Ex e II | 23 A |
| Ex alkalmazási információ | A gyártó Technical Section / Technical Explications alkalmazási előírásai érvényesek. |
Vezetékcsatlakozás
| Csatlakozási pontok / potenciálok / szintek száma | 2 / 1 / 1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám; nyomógomb nélkül |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 32 mm / 1,26 inch |
| Mélység | 22,1 mm / 0,87 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Rögzítőperem |
| Jelölési szint | Középső jelölés |
| Szín | világosszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,068 MJ |
| Halogénmentes | Igen |
| Tömeg | 3,9 g |
| Rögzítőfurat átmérője | 3,2 mm |
| Kivitel | Egy pólus; rögzítőperem; csavaros vagy hasonló rögzítéshez |
Tanúsítványok és gyártói nyilatkozatok
| CB – DEKRA Certification B.V. | EN60998; NL-49768 |
|---|---|
| CCA – DEKRA Certification B.V. | EN60998; NTR NL-7342 |
| CCA – DEKRA Certification B.V., további tanúsítvány | EN60998; 2175624.01 |
| CSA – DEKRA Certification B.V. | C22.2; 70010891 |
| UR – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| ABS – American Bureau of Shipping | 24-0095979-PDA |
| LR – Lloyds Register | IEC60998; LR22173030TA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| WAGO gyártói ATEX-nyilatkozat | ATEX megfelelőségi tanúsítás |
| AEx – UL International Germany / PTB | UL60079; E185892; AEx eb IIC, illetve Ex eb IIC |
| ATEX – PTB | EN60079; PTB98ATEX3129U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCC – CQST/CNEx | GB/T3836.3; 2020312313000187; Ex eb IIC Gb és Ex eb I Mb |
| IECEx – PTB | IEC60079; IECEx PTB04.0003U; Ex e IIC Gb és Ex eb I Mb |
| INMETRO – TÜV Rheinland do Brasil | IEC60079; TÜV12.1299U |
| Jóváhagyási ábra jelölése | TÜV Rheinland; OCP0004 |
Gyártói kezelés és vizsgálati feltételek
| Moduláris sor összeállítása | Illeszd össze a moduláris sorkapcsokat sorkapocssorrá. |
|---|---|
| Záró sorkapocs rögzítése | A záró sorkapcsot a rögzítőperemmel rögzítsd. |
| Véglap rögzítése | Illeszd a véglapot a sorkapocssor végére. |
| Sorkapocs eltávolítása a sorból | Működtetőszerszámmal válaszd szét a sorkapcsokat. |
| Közösítés | Fésűs áthidalóval. |
| Vizsgálat a CAGE CLAMP rugó érintésével | Legfeljebb 0,5 A és 48 V vizsgálófeszültség mellett; a vizsgálólábak véletlen érintkezés ellen nem védettek. |
| Vizsgálat az áramvezető sínen | A CAGE CLAMP egyenként rögzíti a vizsgálóérintkezőket. Legfeljebb 6 A vizsgálati áram; a vizsgálófeszültség nem lehet nagyobb 400 V-nál. |
| Jelölés | Mini WSB Quick jelölőrendszerrel. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Csatlakozó ellendarabok
| 264-131 | 2 vezetékes, középső sorkapocs; nyomógombok nélkül; megfelelő Ex e II alkalmazásokhoz; 1 pólusú; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; világosszürke |
|---|
Szükséges kiegészítők
| 264-363 | Véglap; rögzítőperemmel; 4 mm vastag; világosszürke |
|---|
Opcionális kiegészítők
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 264-402 | Áthidaló; vezetékbevezető nyíláshoz; 2 irányú; szigetelt; szürke |
| 216-131 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 216-205 | Érvéghüvely; hüvely 2,08 mm² / AWG 14; szigetelt; elektro-ón lemez; sárga |
| 216-206 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektro-ón lemez; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1 irányú; 264 sorozathoz (1-/2-utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; 1-es típus; megfelelő burkolattartóhoz, 1-es típus; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; 1-es típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csatlakozástechnikával készül?
Működtetőszerszámos CAGE CLAMP® csatlakozással, nyomógomb nélkül.
Mekkora a csupaszolási hossz?
8–9 mm.
Mennyi a névleges keresztmetszet?
2,5 mm²; a tömör és finom elemi szálas vezeték saját csatlakoztatási feltételei külön érvényesek.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
középső jelölés
Szín
szürke
Pólusszám
1
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
264-130
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,88 g/db
Cikkszám
4044918415057
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 264-130 2 vezetékes záró sorkapocs, nyomógombok nélkül, megfelelő Ex e II alkalmazásokhoz, rögzítőperemmel, 1 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 264-130 |
| GTIN / EAN | 4044918415057 |
| Terméktípus | Záró sorkapocs rögzítőperemmel |
Villamos adatok
| Méretezési feszültség, EN, Ex e II | 690 V |
|---|---|
| Névleges áram, Ex e II | 23 A |
| Ex alkalmazási információ | A gyártó Technical Section / Technical Explications alkalmazási előírásai érvényesek. |
Vezetékcsatlakozás
| Csatlakozási pontok / potenciálok / szintek száma | 2 / 1 / 1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám; nyomógomb nélkül |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 32 mm / 1,26 inch |
| Mélység | 22,1 mm / 0,87 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Rögzítőperem |
| Jelölési szint | Középső jelölés |
| Szín | világosszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,068 MJ |
| Halogénmentes | Igen |
| Tömeg | 3,9 g |
| Rögzítőfurat átmérője | 3,2 mm |
| Kivitel | Egy pólus; rögzítőperem; csavaros vagy hasonló rögzítéshez |
Tanúsítványok és gyártói nyilatkozatok
| CB – DEKRA Certification B.V. | EN60998; NL-49768 |
|---|---|
| CCA – DEKRA Certification B.V. | EN60998; NTR NL-7342 |
| CCA – DEKRA Certification B.V., további tanúsítvány | EN60998; 2175624.01 |
| CSA – DEKRA Certification B.V. | C22.2; 70010891 |
| UR – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| ABS – American Bureau of Shipping | 24-0095979-PDA |
| LR – Lloyds Register | IEC60998; LR22173030TA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| WAGO gyártói ATEX-nyilatkozat | ATEX megfelelőségi tanúsítás |
| AEx – UL International Germany / PTB | UL60079; E185892; AEx eb IIC, illetve Ex eb IIC |
| ATEX – PTB | EN60079; PTB98ATEX3129U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCC – CQST/CNEx | GB/T3836.3; 2020312313000187; Ex eb IIC Gb és Ex eb I Mb |
| IECEx – PTB | IEC60079; IECEx PTB04.0003U; Ex e IIC Gb és Ex eb I Mb |
| INMETRO – TÜV Rheinland do Brasil | IEC60079; TÜV12.1299U |
| Jóváhagyási ábra jelölése | TÜV Rheinland; OCP0004 |
Gyártói kezelés és vizsgálati feltételek
| Moduláris sor összeállítása | Illeszd össze a moduláris sorkapcsokat sorkapocssorrá. |
|---|---|
| Záró sorkapocs rögzítése | A záró sorkapcsot a rögzítőperemmel rögzítsd. |
| Véglap rögzítése | Illeszd a véglapot a sorkapocssor végére. |
| Sorkapocs eltávolítása a sorból | Működtetőszerszámmal válaszd szét a sorkapcsokat. |
| Közösítés | Fésűs áthidalóval. |
| Vizsgálat a CAGE CLAMP rugó érintésével | Legfeljebb 0,5 A és 48 V vizsgálófeszültség mellett; a vizsgálólábak véletlen érintkezés ellen nem védettek. |
| Vizsgálat az áramvezető sínen | A CAGE CLAMP egyenként rögzíti a vizsgálóérintkezőket. Legfeljebb 6 A vizsgálati áram; a vizsgálófeszültség nem lehet nagyobb 400 V-nál. |
| Jelölés | Mini WSB Quick jelölőrendszerrel. |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 9 (készülékházra szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Csatlakozó ellendarabok
| 264-131 | 2 vezetékes, középső sorkapocs; nyomógombok nélkül; megfelelő Ex e II alkalmazásokhoz; 1 pólusú; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; világosszürke |
|---|
Szükséges kiegészítők
| 264-363 | Véglap; rögzítőperemmel; 4 mm vastag; világosszürke |
|---|
Opcionális kiegészítők
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 264-402 | Áthidaló; vezetékbevezető nyíláshoz; 2 irányú; szigetelt; szürke |
| 216-131 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 216-205 | Érvéghüvely; hüvely 2,08 mm² / AWG 14; szigetelt; elektro-ón lemez; sárga |
| 216-206 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektro-ón lemez; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1 irányú; 264 sorozathoz (1-/2-utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; 1-es típus; megfelelő burkolattartóhoz, 1-es típus; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; 1-es típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 264-130 2 vezetékes záró sorkapocs, nyomógombok nélkül, megfelelő Ex e II alkalmazásokhoz, rögzítőperemmel, 1 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, világosszürke használati útmutató
Vezetékfajták és csupaszolás
| Vezeték anyaga | Réz |
|---|---|
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
Moduláris sor összeállítása
Illeszd össze a moduláris sorkapcsokat sorkapocssorrá.
Záró sorkapocs rögzítése
A záró sorkapcsot a rögzítőperemmel rögzítsd.
Véglap rögzítése
Illeszd a véglapot a sorkapocssor végére.
Sorkapocs eltávolítása a sorból
Működtetőszerszámmal válaszd szét a sorkapcsokat.
Közösítés
Fésűs áthidalóval.
Vizsgálat a CAGE CLAMP rugó érintésével
Legfeljebb 0,5 A és 48 V vizsgálófeszültség mellett; a vizsgálólábak véletlen érintkezés ellen nem védettek.
Vizsgálat az áramvezető sínen
A CAGE CLAMP egyenként rögzíti a vizsgálóérintkezőket. Legfeljebb 6 A vizsgálati áram; a vizsgálófeszültség nem lehet nagyobb 400 V-nál.
Jelölés
Mini WSB Quick jelölőrendszerrel.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
