Wago 261-432/341-000 2 vezetékes kapocssáv, nyomógombokkal mindkét oldalon, rögzítőperemmel, 12 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, szürke
RRP:3 486 Ft/db
2 702 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 519 Ft/db
nettó 1 983 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

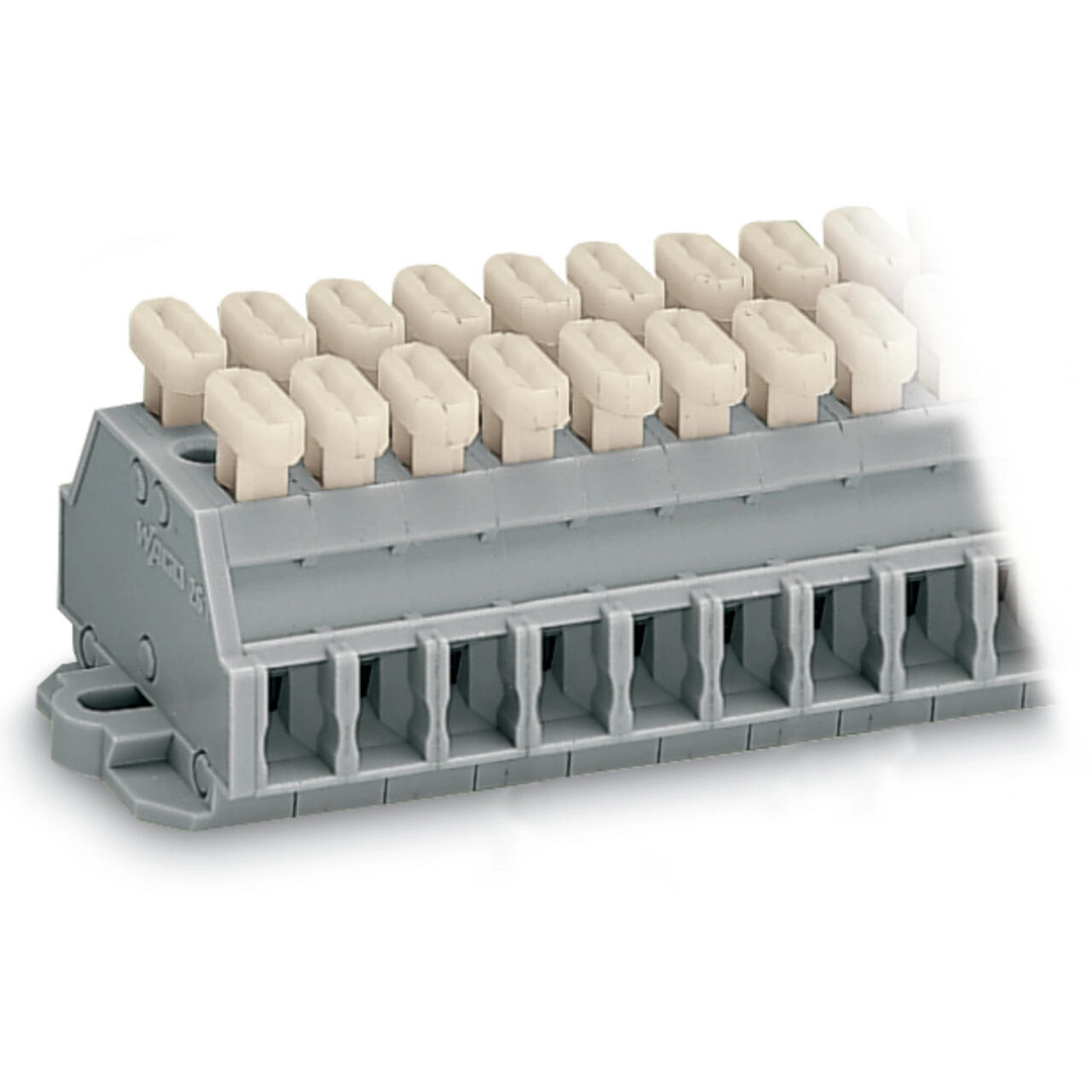

Átmenő sorkapocs, 261-es sorozat, CAGE CLAMP®. A Wago 261-432/341-000 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető mini sorkapcsok kompakt kialakításuknak köszönhetően szűk helyeken is használhatók. Különböző rögzítési és működtetési lehetőségeikkel nagyfokú rugalmasságot kínálnak. A változatok széles választékával minden feladathoz megfelelő mini sorkapocs választható, amely az egyedi igényekhez igazítható. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 85 × 28,1 × 23,3 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². A sínre szerelhető mini sorkapocs nyomógombbal működtethető.
A Wago 261-432/341-000 szürke kétvezetékes, 12 pólusú sorkapocssáv rögzítőperemmel CAGE CLAMP csatlakozással és mindkét oldali nyomógombbal készül. A 12 pólushoz 24 bekötési pont tartozik; 85 mm széles, csupaszolási hossza 8–9 mm. Rögzítőpereme közvetlen lapra szerelést tesz lehetővé.
Villamos adatok és feltételeik
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| UL 1059; B és C felhasználási csoport | 300 V; 15 A mindkét csoportban |
| UL 1059; D felhasználási csoport | 600 V; 5 A |
| CSA 22.2 No 158; B felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; C felhasználási csoport | 300 V; 10 A |
| CSA 22.2 No 158; D felhasználási csoport | 600 V; 5 A |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 24 |
|---|---|
| Potenciálok száma | 12 |
| Szintek száma | 1 |
| Pólusszám | 12 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Mindkét oldali nyomógomb |
| Vezető anyaga | Réz |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör rézvezető | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas rézvezető | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Oldalsó bekötés |
Geometria, anyag és környezet
| Szélesség | 85 mm / 3,346 inch |
|---|---|
| Magasság | 28,1 mm / 1,106 inch |
| Mélység | 23,3 mm / 0,917 inch |
| Modulszélesség | 6 mm / 0,236 inch |
| Kialakítás | Vízszintes |
| Rögzítés | Rögzítőperem; csavaros vagy hasonló szerelés |
| Rögzítőlyuk átmérője | 3,2 mm |

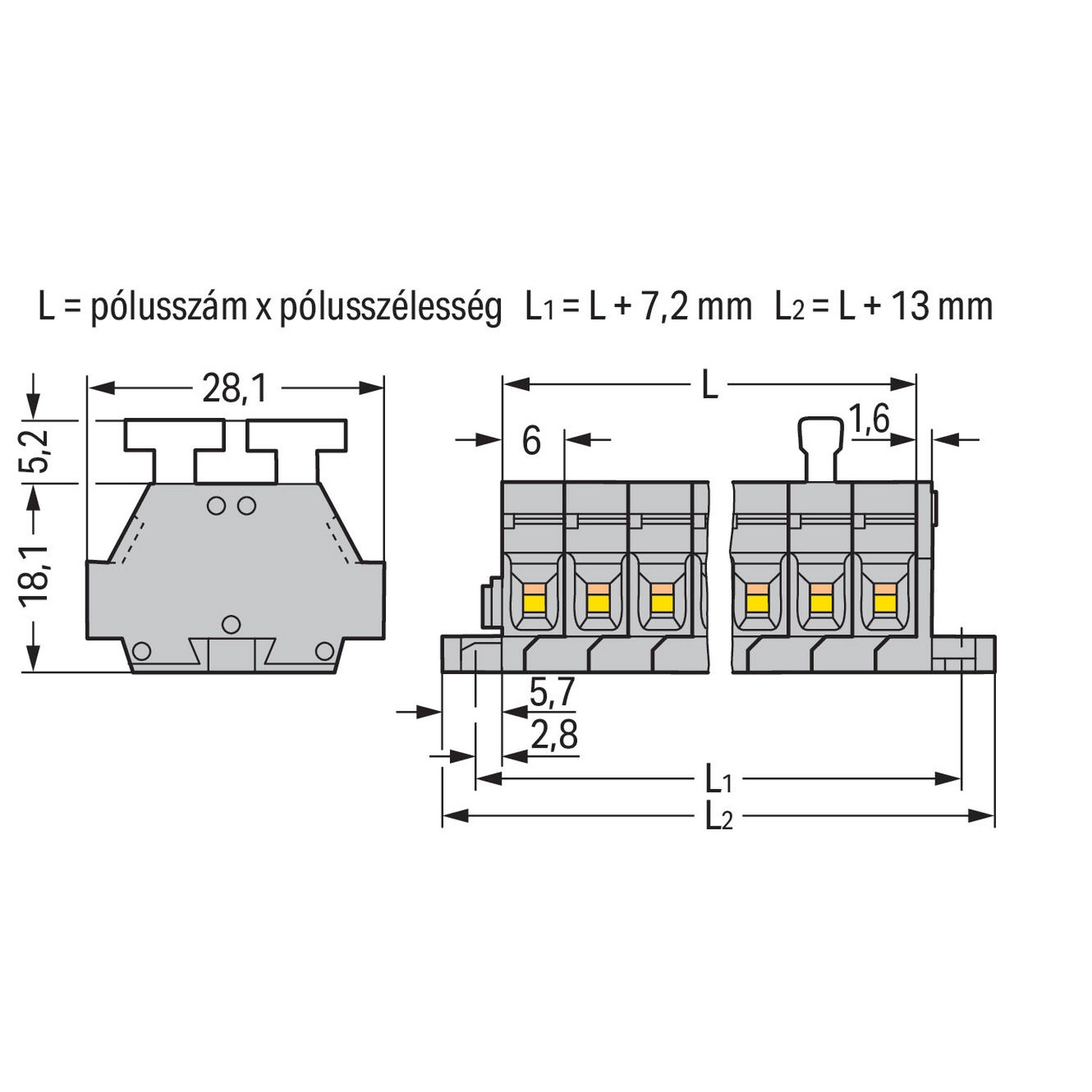

| Méretábra összefüggései | L = pólusszám × pólusszélesség; L₁ = L + 7,2 mm; L₂ = L + 13 mm |
| Méretábra keresztmetszeti méretei | 28,1 mm; 18,1 mm; 5,2 mm |
| Méretábra további méretei | 6 mm; 1,6 mm; 5,7 mm; 2,8 mm |
| Jelölési szint | Oldalsó jelölés |
| Halogénmentes | Igen |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,579 MJ |
| Tömeg | 33,6 g |
Opcionális kiegészítők
| 261-402 | Áthidaló; vezetékbemenethez; 2 irányú; szigetelt; szürke |
|---|---|
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 216-301 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG 22; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 216-205 | Érvéghüvely; Hüvely 2,08 mm² / AWG 14; szigetelt; ónozott kivitel; sárga |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; ónozott kivitel; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
Kezelés és jelölés
| Vezeték csatlakoztatása | A vezeték behelyezéséhez működtesd a CAGE CLAMP csatlakozás nyomógombját. |
|---|---|
| Közösítés | A közösítés fésűs áthidalóval történik. |
| Feszültségellenőrzés | Feszültségmérővel ellenőrizhető; a vizsgálókontaktushoz 2 mm átmérőjű vizsgálódugó használható. |
| Közvetlen rögzítés | A sorkapocssávot csavaros peremekkel közvetlenül a lapra rögzítheted. |
| 209-123 rögzítőláb | Csavarozd fel a rögzítőlábakat. A közöttük megadott távolság körülbelül 25–30 mm; a peremes sorkapocssáv így DIN 35 sínhez rögzíthető. |
| Jelölés | A sorkapocssáv jelölőnyílása Mini-WSB Quick jelölőrendszerhez használható. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora a szélessége?
85 mm.
Milyen a csatlakozás?
Mindkét oldalon nyomógombbal működtethető CAGE CLAMP.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
oldalsó jelölés
Szín
szürke
Pólusszám
12
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
261-432/341-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
33,63 g/db
Cikkszám
4044918627511
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 261-432/341-000 2 vezetékes kapocssáv, nyomógombokkal mindkét oldalon, rögzítőperemmel, 12 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 261-432/341-000 |
| GTIN / EAN | 4044918627511 |
| Terméktípus | Kétvezetékes, 12 pólusú sorkapocssáv rögzítőperemmel |
Villamos adatok és feltételeik
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| UL 1059; B és C felhasználási csoport | 300 V; 15 A mindkét csoportban |
| UL 1059; D felhasználási csoport | 600 V; 5 A |
| CSA 22.2 No 158; B felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; C felhasználási csoport | 300 V; 10 A |
| CSA 22.2 No 158; D felhasználási csoport | 600 V; 5 A |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 24 |
|---|---|
| Potenciálok száma | 12 |
| Szintek száma | 1 |
| Pólusszám | 12 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Mindkét oldali nyomógomb |
| Vezető anyaga | Réz |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör rézvezető | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas rézvezető | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Oldalsó bekötés |
Geometria, anyag és környezet
| Szélesség | 85 mm / 3,346 inch |
|---|---|
| Magasság | 28,1 mm / 1,106 inch |
| Mélység | 23,3 mm / 0,917 inch |
| Modulszélesség | 6 mm / 0,236 inch |
| Kialakítás | Vízszintes |
| Rögzítés | Rögzítőperem; csavaros vagy hasonló szerelés |
| Rögzítőlyuk átmérője | 3,2 mm |
| Méretábra összefüggései | L = pólusszám × pólusszélesség; L₁ = L + 7,2 mm; L₂ = L + 13 mm |
| Méretábra keresztmetszeti méretei | 28,1 mm; 18,1 mm; 5,2 mm |
| Méretábra további méretei | 6 mm; 1,6 mm; 5,7 mm; 2,8 mm |
| Jelölési szint | Oldalsó jelölés |
| Halogénmentes | Igen |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,579 MJ |
| Tömeg | 33,6 g |
Opcionális kiegészítők
| 261-402 | Áthidaló; vezetékbemenethez; 2 irányú; szigetelt; szürke |
|---|---|
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 216-301 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG 22; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 216-205 | Érvéghüvely; Hüvely 2,08 mm² / AWG 14; szigetelt; ónozott kivitel; sárga |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; ónozott kivitel; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
Kezelés és jelölés
| Vezeték csatlakoztatása | A vezeték behelyezéséhez működtesd a CAGE CLAMP csatlakozás nyomógombját. |
|---|---|
| Közösítés | A közösítés fésűs áthidalóval történik. |
| Feszültségellenőrzés | Feszültségmérővel ellenőrizhető; a vizsgálókontaktushoz 2 mm átmérőjű vizsgálódugó használható. |
| Közvetlen rögzítés | A sorkapocssávot csavaros peremekkel közvetlenül a lapra rögzítheted. |
| 209-123 rögzítőláb | Csavarozd fel a rögzítőlábakat. A közöttük megadott távolság körülbelül 25–30 mm; a peremes sorkapocssáv így DIN 35 sínhez rögzíthető. |
| Jelölés | A sorkapocssáv jelölőnyílása Mini-WSB Quick jelölőrendszerhez használható. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.08. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 261-432/341-000 2 vezetékes kapocssáv, nyomógombokkal mindkét oldalon, rögzítőperemmel, 12 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
| Csatlakozási pontok száma | 24 |
|---|---|
| Potenciálok száma | 12 |
| Szintek száma | 1 |
| Pólusszám | 12 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Mindkét oldali nyomógomb |
| Vezető anyaga | Réz |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör rézvezető | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas rézvezető | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Oldalsó bekötés |
Kezelés és jelölés
| Vezeték csatlakoztatása | A vezeték behelyezéséhez működtesd a CAGE CLAMP csatlakozás nyomógombját. |
|---|---|
| Közösítés | A közösítés fésűs áthidalóval történik. |
| Feszültségellenőrzés | Feszültségmérővel ellenőrizhető; a vizsgálókontaktushoz 2 mm átmérőjű vizsgálódugó használható. |
| Közvetlen rögzítés | A sorkapocssávot csavaros peremekkel közvetlenül a lapra rögzítheted. |
| 209-123 rögzítőláb | Csavarozd fel a rögzítőlábakat. A közöttük megadott távolság körülbelül 25–30 mm; a peremes sorkapocssáv így DIN 35 sínhez rögzíthető. |
| Jelölés | A sorkapocssáv jelölőnyílása Mini-WSB Quick jelölőrendszerhez használható. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
