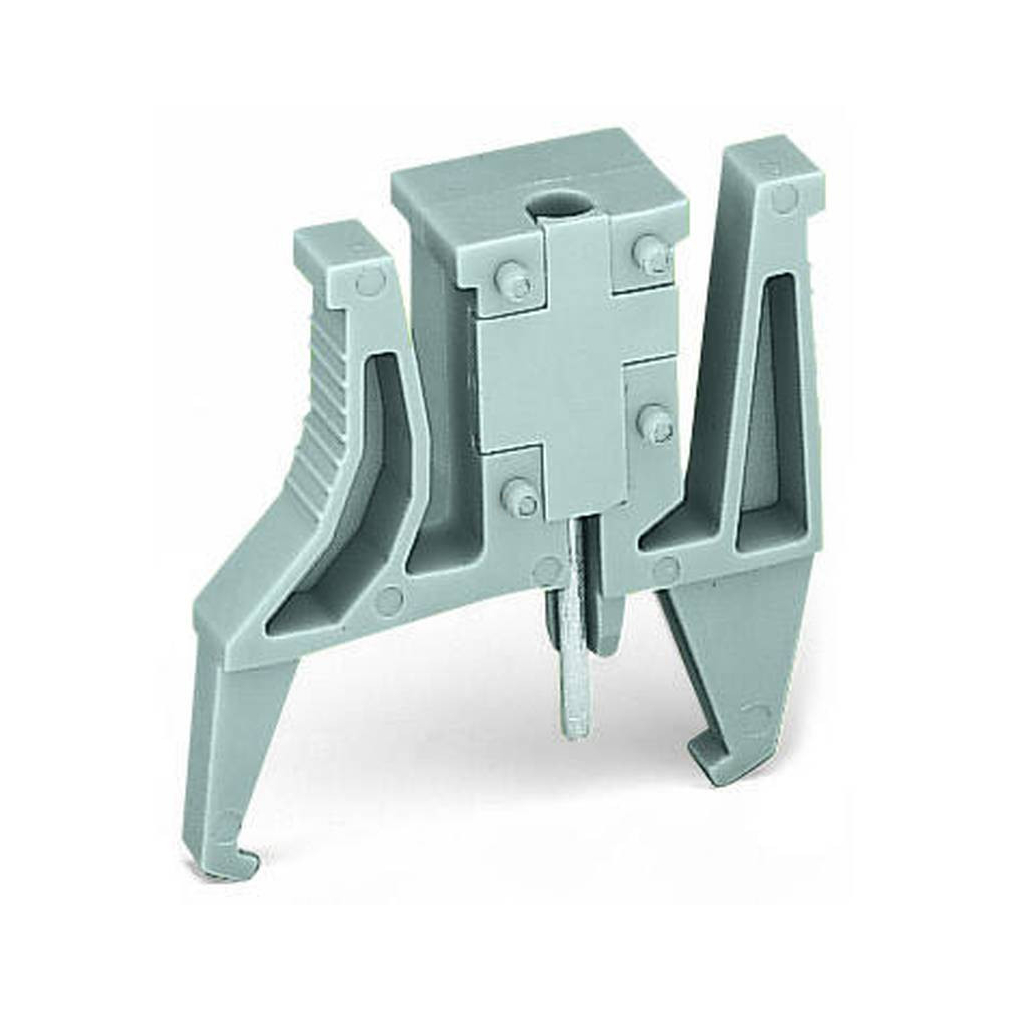

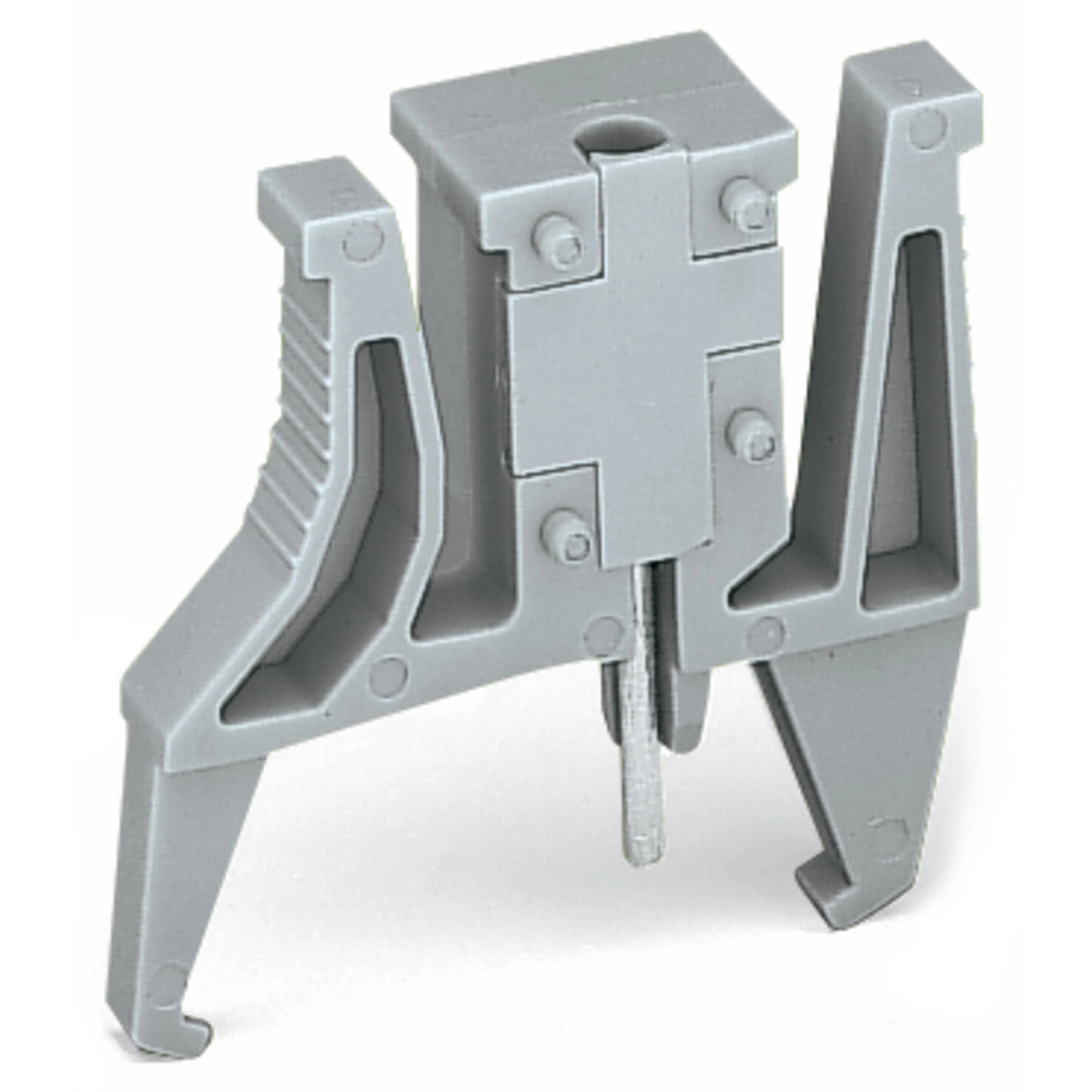

Wago 261-405 aljzat banándugóhoz, rögzítőretesszel, moduláris, 4 vezetékes sorkapocshoz, a 261-es sorozathoz, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 261-405 szürke, moduláris banándugóaljzat rögzítőretesszel, a 261 sorozat négyvezetékes sorkapcsaihoz készült. Érintési lehetőség esetén a maximális vizsgálófeszültség 48 V, a maximális vizsgálóáram 0,5 A; a vizsgálótüskék nem érintésvédettek.
Kialakítás és anyagok
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Tűzterhelés | 0,051 MJ |
| Tömeg | 2,8 g |
| Modulszélesség | 10 mm / 0,394 inch |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Anyagcsoport | I |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Kivitel | Moduláris; rögzítőretesszel; négyvezetékes sorkapocshoz; 261 sorozat |
Villamos adatok és vizsgálati korlátok
| IEC/EN névleges feszültség, III/3 | 800 V |
|---|---|
| Általános vizsgálófeszültség-adat | 48 V |
| Általános vizsgálóáram-adat | 0,5 A |
| Vizsgálat érintési lehetőségnél | Legfeljebb 48 V; a vizsgálótüskék nem érintésvédettek. |
| Vizsgálóáram érintési lehetőségnél | Legfeljebb 0,5 A |
| Vizsgálóáram biztonságos kapocsponti csatlakozásnál | Legfeljebb 6 A, ha a vizsgálótüskék biztonságosan csatlakoznak a kapocspontokba. |
| A feltételek alkalmazása | A névleges és általános adatok nem írják felül az érintési lehetőségre megadott 48 V / 0,5 A korlátot. |
| A bemutatott CAGE CLAMP vizsgálati módszer korlátja | Legfeljebb 0,5 A, mert az érintkezés az acélrugó alkotóelemmel történik; ennél a módszernél a 6 A-es külön feltétel nem alkalmazható. |
| Zárószerkezetek távolsága | Kb. 35–40 mm |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazásával |
|---|---|
| RoHS mentesség | 6(c) |
| SCIP bejelentés – Ausztria | 56862e2b-79b8-4032-9d7b-e6f72de30508 |
| SCIP bejelentés – Belgium | 8851ed8c-18f8-4697-bdca-39505761c979 |
| SCIP bejelentés – Bulgária | 858cf710-ee97-4752-862c-1c4882d56357 |
| SCIP bejelentés – Csehország | 4dbaf1df-d3d7-4be8-9120-4c75ddacb0fd |
| SCIP bejelentés – Dánia | ba930414-14ac-43e5-9e01-8a58726a7477 |
| SCIP bejelentés – Finnország | aff9decb-e211-40b5-b6e0-a07572df4827 |
| SCIP bejelentés – Franciaország | 628f79a4-7667-4e8a-9d76-7890a852bd59 |
| SCIP bejelentés – Németország | f98ae75e-aa98-43f1-ba71-6d18c8d1bacf |
| SCIP bejelentés – Magyarország | c47ff684-5d98-41f7-b884-4168dff6de2a |
| SCIP bejelentés – Olaszország | af57ac20-f1b5-4f14-86b8-5f14acff2c49 |
| SCIP bejelentés – Hollandia | c7b7caf9-fde1-42d7-a069-3896b78189ad |
| SCIP bejelentés – Lengyelország | a700cfc7-330f-4abb-a8c5-19710f1bee51 |
| SCIP bejelentés – Románia | 201379da-854c-4274-8bd4-188e9168fbbb |
| SCIP bejelentés – Svédország | c4285ee4-43b1-4bb0-9bb6-0ab374a45360 |
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|
Csomagolás
| Csomagolási mennyiség | 100 (25) db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a vizsgálati korlát érintési lehetőségnél?
48 V és 0,5 A; a vizsgálótüskék nem érintésvédettek.
Mikor érvényes a 6 A-es adat?
Csak akkor, ha a vizsgálótüskék biztonságosan csatlakoznak a kapocspontokba. A bemutatott CAGE CLAMP acélrugós vizsgálati módszer továbbra is legfeljebb 0,5 A-re korlátozott.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 261-405 aljzat banándugóhoz, rögzítőretesszel, moduláris, 4 vezetékes sorkapocshoz, a 261-es sorozathoz, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 261-405 |
| GTIN / EAN | 4050821868965 |
| Terméktípus | Moduláris banándugóaljzat |
Kialakítás és anyagok
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Tűzterhelés | 0,051 MJ |
| Tömeg | 2,8 g |
| Modulszélesség | 10 mm / 0,394 inch |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Anyagcsoport | I |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Kivitel | Moduláris; rögzítőretesszel; négyvezetékes sorkapocshoz; 261 sorozat |
Villamos adatok és vizsgálati korlátok
| IEC/EN névleges feszültség, III/3 | 800 V |
|---|---|
| Általános vizsgálófeszültség-adat | 48 V |
| Általános vizsgálóáram-adat | 0,5 A |
| Vizsgálat érintési lehetőségnél | Legfeljebb 48 V; a vizsgálótüskék nem érintésvédettek. |
| Vizsgálóáram érintési lehetőségnél | Legfeljebb 0,5 A |
| Vizsgálóáram biztonságos kapocsponti csatlakozásnál | Legfeljebb 6 A, ha a vizsgálótüskék biztonságosan csatlakoznak a kapocspontokba. |
| A feltételek alkalmazása | A névleges és általános adatok nem írják felül az érintési lehetőségre megadott 48 V / 0,5 A korlátot. |
| A bemutatott CAGE CLAMP vizsgálati módszer korlátja | Legfeljebb 0,5 A, mert az érintkezés az acélrugó alkotóelemmel történik; ennél a módszernél a 6 A-es külön feltétel nem alkalmazható. |
| Zárószerkezetek távolsága | Kb. 35–40 mm |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 9 (szabványos készülékre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-48 |
| eCl@ss 9.0 | 27-14-11-48 |
| ETIM 9.0 | EC002555 |
| ETIM 10.0 | EC002555 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazásával |
|---|---|
| RoHS mentesség | 6(c) |
| SCIP bejelentés – Ausztria | 56862e2b-79b8-4032-9d7b-e6f72de30508 |
| SCIP bejelentés – Belgium | 8851ed8c-18f8-4697-bdca-39505761c979 |
| SCIP bejelentés – Bulgária | 858cf710-ee97-4752-862c-1c4882d56357 |
| SCIP bejelentés – Csehország | 4dbaf1df-d3d7-4be8-9120-4c75ddacb0fd |
| SCIP bejelentés – Dánia | ba930414-14ac-43e5-9e01-8a58726a7477 |
| SCIP bejelentés – Finnország | aff9decb-e211-40b5-b6e0-a07572df4827 |
| SCIP bejelentés – Franciaország | 628f79a4-7667-4e8a-9d76-7890a852bd59 |
| SCIP bejelentés – Németország | f98ae75e-aa98-43f1-ba71-6d18c8d1bacf |
| SCIP bejelentés – Magyarország | c47ff684-5d98-41f7-b884-4168dff6de2a |
| SCIP bejelentés – Olaszország | af57ac20-f1b5-4f14-86b8-5f14acff2c49 |
| SCIP bejelentés – Hollandia | c7b7caf9-fde1-42d7-a069-3896b78189ad |
| SCIP bejelentés – Lengyelország | a700cfc7-330f-4abb-a8c5-19710f1bee51 |
| SCIP bejelentés – Románia | 201379da-854c-4274-8bd4-188e9168fbbb |
| SCIP bejelentés – Svédország | c4285ee4-43b1-4bb0-9bb6-0ab374a45360 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|
Csomagolás
| Csomagolási mennyiség | 100 (25) db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 261-405 aljzat banándugóhoz, rögzítőretesszel, moduláris, 4 vezetékes sorkapocshoz, a 261-es sorozathoz, szürke használati útmutató
Vizsgálati korlátok
| IEC/EN névleges feszültség, III/3 | 800 V |
|---|---|
| Általános vizsgálófeszültség-adat | 48 V |
| Általános vizsgálóáram-adat | 0,5 A |
| Vizsgálat érintési lehetőségnél | Legfeljebb 48 V; a vizsgálótüskék nem érintésvédettek. |
| Vizsgálóáram érintési lehetőségnél | Legfeljebb 0,5 A |
| Vizsgálóáram biztonságos kapocsponti csatlakozásnál | Legfeljebb 6 A, ha a vizsgálótüskék biztonságosan csatlakoznak a kapocspontokba. |
| A feltételek alkalmazása | A névleges és általános adatok nem írják felül az érintési lehetőségre megadott 48 V / 0,5 A korlátot. |
| A bemutatott CAGE CLAMP vizsgálati módszer korlátja | Legfeljebb 0,5 A, mert az érintkezés az acélrugó alkotóelemmel történik; ennél a módszernél a 6 A-es külön feltétel nem alkalmazható. |
| Zárószerkezetek távolsága | Kb. 35–40 mm |
Vizsgálat a sorkapocssávon
A sorkapocssávra pattintott, huzalozott vagy huzalozás nélküli vizsgálódugó-modulokkal végezd az ellenőrzést. Ennél a módszernél az érintkezés a CAGE CLAMP acélrugó alkotóelemmel történik, ezért a vizsgálóáram legfeljebb 0,5 A lehet.
A zárószerkezetek közötti távolság kb. 35–40 mm legyen.
A vizsgálatot a vezetékek bekötése után végezd.
