Wago 261-341 4 vezetékes sorkapocs, nyomógombok nélkül, bepattintható rögzítólábbal, 1 pólusú, 0,6 ... 1,2 mm lapvastagsághoz, Rögzítőlyuk 3,5mm Ø, 2,5 mm², CAGE CLAMP®, szürke
RRP:400 Ft/db
310 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
289 Ft/db
nettó 228 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

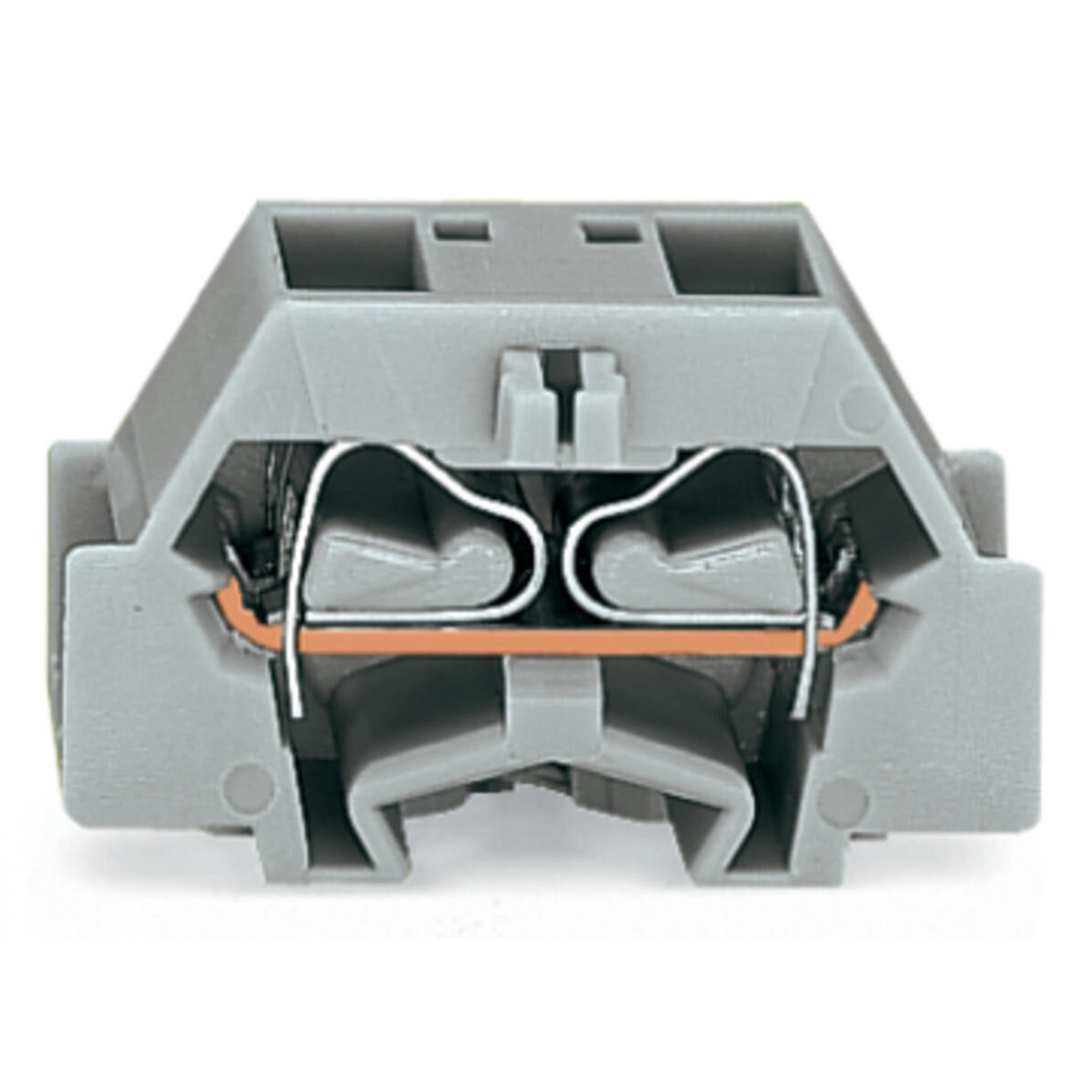

Átmenő sorkapocs, 261-es sorozat, szürke. A Wago 261-341 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A termék sokoldalúan használható. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 10 × 28 × 22,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². CAGE CLAMP®: ipari szabvány a csatlakozástechnikában. A sínre szerelhető mini sorkapocs kezelőszerszámmal működtethető. Szerelésre kész, azonnal használható. Kompakt méretek. Kezelőszerszámos működtetés.
A Wago 261-341 szürke, 1 pólusú sorkapocs nyomógomb nélküli CAGE CLAMP® csatlakozással és bepattintható rögzítőlábbal. A csatlakozási pontok és potenciálok számát a műszaki adatok mutatják.
Műszaki jellemzők
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 28 mm / 1,102 inch |
| Mélység | 22,5 mm / 0,886 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Bepattintható láb |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Halogénmentes | Igen |
| Tűzterhelés | 0,054 MJ |
| Tömeg | 3,9 g |
| Névleges keresztmetszet | 2,5 mm² |
| Rögzítőfurat átmérője | 3,5 mm |
| IEC/EN; III/3 | 500 V; 6 kV; 24 A |
| UL1059; B | 300 V; 15 A |
| UL1059; C | 300 V; 15 A |
| UL1059; D | 600 V; 5 A |
| CSA C22.2No158; C | 300 V; 10 A |
| CSA C22.2No158; D | 600 V; 5 A |
| Magasság a felülettől | 18,1 mm / 0.713 inch |
| Megengedett lapvastagság | 0,6–1,2 mm |
Alkalmazási feltételek
| Érvéghüvelyes vezeték | A vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni. |
|---|---|
| Vizsgálódugó-modulok | A sorkapocssávra pattintott, huzalozott vagy huzalozás nélküli vizsgálódugó-modulokkal végzett vizsgálat legfeljebb 0,5 A-re korlátozott, mert a kontaktus a CAGE CLAMP® acélrugó alkotóelemével történik. |
| Zárószerkezetek távolsága | Kb. 35–40 mm |
| Szükséges véglap | 261-371, bepattintható rögzítőlábbal, szürke |
Gyártói kapcsolódó termékek
| 261-371 | Véglap; bepattintható rögzítólábbal; szürke |
|---|---|
| 261-402 | Áthidaló; vezetékbevezetéshez; 2irányú; szigetelt; szürke |
| 210-154 | Alumínium rögzítősín; 1000 mm hosszú; 18 mm széles; 7 mm magasság; ezüstszínű |
| 249-139 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 4 vezetékes sorkapocshoz; szürke |
| 261-405 | Aljzat banándugóhoz; rögzítőretesszel; moduláris; 4 vezetékes sorkapocshoz; 261-es sorozatnak; szürke |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 216-205 | Érvéghüvely; Hüvely 2,08 mm² / AWG14; szigetelt; elektro-ón lemez; sárga |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-120 | Rögzítőláb; sorkapocsra rögzíthető a rögzítőlábbal; relémodulok szereléséhez; 6,4 mm széles; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
oldalsó jelölés
Szín
szürke
Pólusszám
1
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
261-341
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,87 g/db
Cikkszám
4044918610896
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 261-341 4 vezetékes sorkapocs, nyomógombok nélkül, bepattintható rögzítólábbal, 1 pólusú, 0,6 ... 1,2 mm lapvastagsághoz, Rögzítőlyuk 3,5mm Ø, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 261-341 |
| GTIN / EAN | 4044918610896 |
| Terméktípus | Négyvezetékes sorkapocs |
Műszaki adatok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 28 mm / 1,102 inch |
| Mélység | 22,5 mm / 0,886 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Bepattintható láb |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Halogénmentes | Igen |
| Tűzterhelés | 0,054 MJ |
| Tömeg | 3,9 g |
| Névleges keresztmetszet | 2,5 mm² |
| Rögzítőfurat átmérője | 3,5 mm |
| IEC/EN; III/3 | 500 V; 6 kV; 24 A |
| UL1059; B | 300 V; 15 A |
| UL1059; C | 300 V; 15 A |
| UL1059; D | 600 V; 5 A |
| CSA C22.2No158; C | 300 V; 10 A |
| CSA C22.2No158; D | 600 V; 5 A |
| Magasság a felülettől | 18,1 mm / 0.713 inch |
| Megengedett lapvastagság | 0,6–1,2 mm |
Feltételek és korlátozások
| Érvéghüvelyes vezeték | A vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni. |
|---|---|
| Vizsgálódugó-modulok | A sorkapocssávra pattintott, huzalozott vagy huzalozás nélküli vizsgálódugó-modulokkal végzett vizsgálat legfeljebb 0,5 A-re korlátozott, mert a kontaktus a CAGE CLAMP® acélrugó alkotóelemével történik. |
| Zárószerkezetek távolsága | Kb. 35–40 mm |
| Szükséges véglap | 261-371, bepattintható rögzítőlábbal, szürke |
Tanúsítványok és nyilatkozatok
| CCA | EN60998;NTR-NL6509 |
|---|---|
| KEMA/KEUR | EN60998;2110272.02 |
| UR | UL1059;E45172 |
| Nyilatkozatok | EU és UK |
| ABS | 24-0095979-PDA |
| LR | IEC60998;LR22173030TA |
| DNV GL | TAE00001V2 |
| BV | EN60947;07436/G0 BV |
| PRS | TE/1094/880590/23 |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 9 (készülékházra szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Szükséges véglap
| 261-371 | Véglap; bepattintható rögzítólábbal; szürke |
|---|
Opcionális kiegészítők
| 261-402 | Áthidaló; vezetékbevezetéshez; 2irányú; szigetelt; szürke |
|---|---|
| 210-154 | Alumínium rögzítősín; 1000 mm hosszú; 18 mm széles; 7 mm magasság; ezüstszínű |
| 249-139 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 4 vezetékes sorkapocshoz; szürke |
| 261-405 | Aljzat banándugóhoz; rögzítőretesszel; moduláris; 4 vezetékes sorkapocshoz; 261-es sorozatnak; szürke |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 216-205 | Érvéghüvely; Hüvely 2,08 mm² / AWG14; szigetelt; elektro-ón lemez; sárga |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-120 | Rögzítőláb; sorkapocsra rögzíthető a rögzítőlábbal; relémodulok szereléséhez; 6,4 mm széles; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.03. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 261-341 4 vezetékes sorkapocs, nyomógombok nélkül, bepattintható rögzítólábbal, 1 pólusú, 0,6 ... 1,2 mm lapvastagsághoz, Rögzítőlyuk 3,5mm Ø, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Szerelés
1
Szereld össze a moduláris sorkapcsokat kapocssávvá.
2
Rögzítsd a 261-371 véglapot.
Vezeték csatlakoztatása
A vezetéket a CAGE CLAMP® csatlakozásba helyezd be. Érvéghüvelyes vezeték esetén a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni.
Közösítés és ellenőrzés
A közösítés fésűs áthidalóval végezhető. A sorkapocssávra pattintott vizsgálódugó-modulokkal a vizsgálati áram legfeljebb 0,5 A lehet; a zárószerkezetek közötti távolság kb. 35–40 mm legyen. A vizsgálat a vezetékek bekötése után végezhető.
Jelölés
Öntapadós jelölőszalaggal jelöld. Közvetlen gyári nyomtatás külön kérésre érhető el.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
