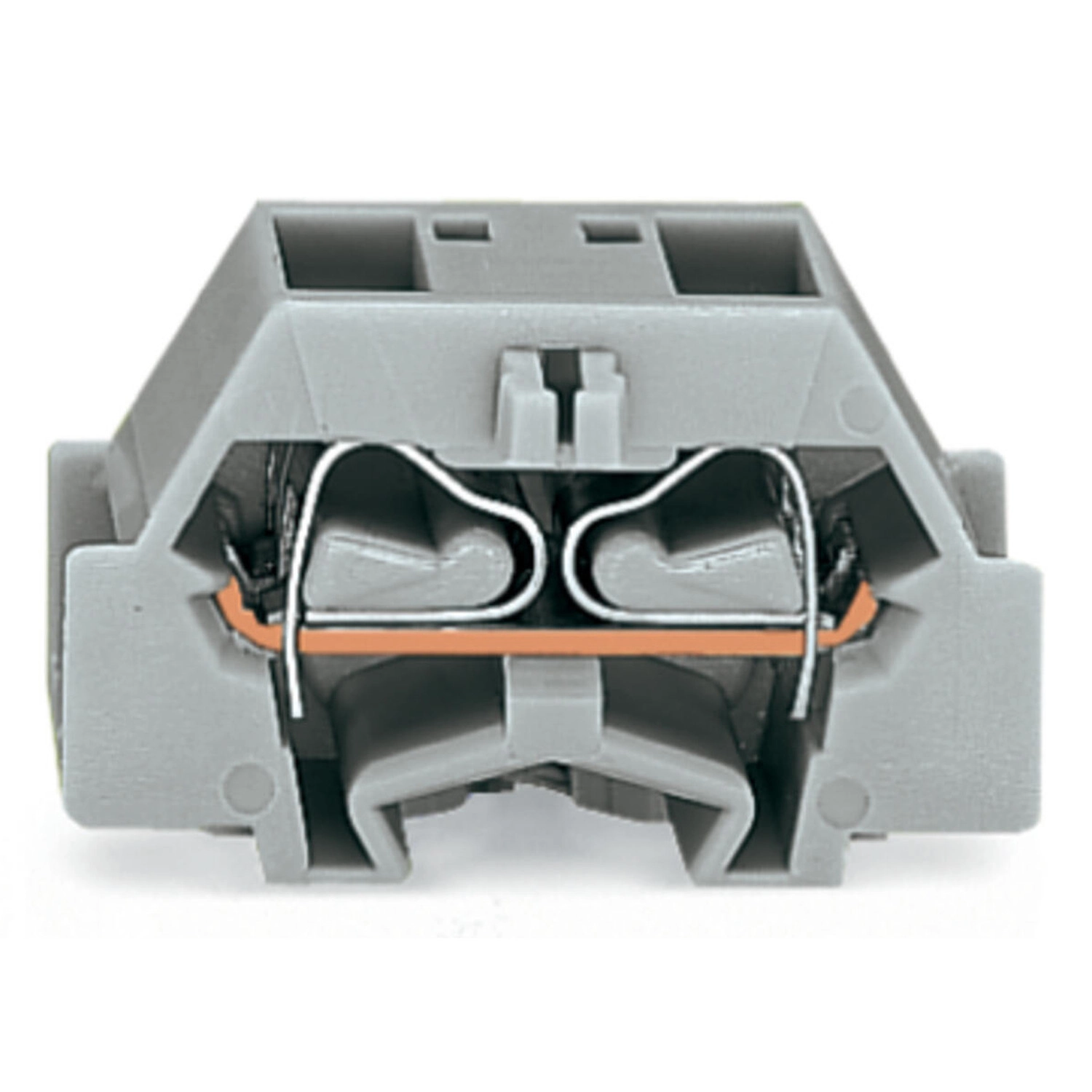

Wago 261-331 4 vezetékes sorkapocs, nyomógomb nélkül, rögzítőperemmel, 1 pólusú, csavaros szereléshez, 3,2 mm-es rögzítőfurat, 2,5 mm², CAGE CLAMP®, szürke
RRP:400 Ft/db
310 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
289 Ft/db
nettó 228 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 261-es sorozat, CAGE CLAMP®. A Wago 261-331 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető mini sorkapcsok kompakt kialakításuknak köszönhetően szűk helyeken is használhatók. Különböző rögzítési és működtetési lehetőségeikkel nagyfokú rugalmasságot kínálnak. A változatok széles választékával minden feladathoz megfelelő mini sorkapocs választható, amely az egyedi igényekhez igazítható. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 10 × 28 × 18 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Bevált és karbantartásmentes megoldás: az univerzális CAGE CLAMP® csatlakozás. A sínre szerelhető mini sorkapocs kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Biztonságos és gyors szerelés. Kompakt méretek.
A Wago 261-331 szürke, 1 pólusú sorkapocs 4 csatlakozási ponttal és CAGE CLAMP® csatlakozással. Nyomógomb nélküli kivitel, működtetőszerszámos bekötéssel. Rögzítőperemes kivitel csavaros vagy hasonló szereléshez.
Rézvezetékek csatlakoztatása
Tömör és finom elemi szálas rézvezetékhez a megadott tartomány 0,08–2,5 mm² / 28–14 AWG. A csupaszolási hossz 8–9 mm, a huzalozás oldalsó irányú. Az érvéghüvelyes vezeték külön méretválasztási feltételét is tartsd be.
Elektromos adatok
| IEC/EN; III. túlfeszültségi kategória, 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| UL1059; B és C csoport | 300 V; 15 A |
| UL1059; D csoport | 600 V; 5 A |
| CSA C22.2 No158; C csoport | 300 V; 10 A |
| CSA C22.2 No158; D csoport | 600 V; 5 A |
Műszaki jellemzők
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Pólusszám | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 28 mm / 1,102 inch |
| Mélység | 18 mm / 0,709 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Rögzítőperem |
| Jelölési szint | Oldalsó jelölés |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Halogénmentes | Igen |
| Tűzterhelés | 0,054 MJ |
| Tömeg | 3,9 g |
| Szín | szürke |
| Névleges keresztmetszet | 2,5 mm² |
| Rögzítőfurat átmérője | 3,2 mm |
Alkalmazási feltételek
| Érvéghüvelyes vezeték | Érvéghüvelyes vezetékhez a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni. |
|---|---|
| Vizsgálati áram | A huzalozott vagy huzalozás nélküli, sorkapocssávra pattintott vizsgálódugó-modulokkal legfeljebb 0,5 A-rel lehet vizsgálni, mert az érintkezés a CAGE CLAMP® acélrugójával történik. |
| Zárószerkezetek távolsága | Körülbelül 35–40 mm; a vizsgálat a vezetékek bekötése után történik. |
Szükséges véglap
| 261-361 | Véglap; rögzítőperemmel; szürke |
|---|
Opcionális kiegészítők
| 261-402 | Áthidaló; vezetékbevezetéshez; 2irányú; szigetelt; szürke |
|---|---|
| 249-139 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 4 vezetékes sorkapocshoz; szürke |
| 261-405 | Aljzat banándugóhoz; rögzítőretesszel; moduláris; 4 vezetékes sorkapocshoz; 261-es sorozatnak; szürke |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 216-205 | Érvéghüvely; Hüvely 2,08 mm² / AWG14; szigetelt; elektro-ón lemez; sárga |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetékhez használható?
Tömör és finom elemi szálas rézvezetékhez, 0,08–2,5 mm² tartományban.
Mennyi a csupaszolási hossz?
8–9 mm.
Hány csatlakozási pontja van?
4 csatlakozási ponttal készül.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
oldalsó jelölés
Szín
szürke
Pólusszám
1
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
261-331
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,8 g/db
Cikkszám
4044918610643
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 261-331 4 vezetékes sorkapocs, nyomógomb nélkül, rögzítőperemmel, 1 pólusú, csavaros szereléshez, 3,2 mm-es rögzítőfurat, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 261-331 |
| GTIN / EAN | 4044918610643 |
| Terméktípus | sorkapocs |
Elektromos adatok
| IEC/EN; III. túlfeszültségi kategória, 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| UL1059; B és C csoport | 300 V; 15 A |
| UL1059; D csoport | 600 V; 5 A |
| CSA C22.2 No158; C csoport | 300 V; 10 A |
| CSA C22.2 No158; D csoport | 600 V; 5 A |
Csatlakozások, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Pólusszám | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 28 mm / 1,102 inch |
| Mélység | 18 mm / 0,709 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Rögzítőperem |
| Jelölési szint | Oldalsó jelölés |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Halogénmentes | Igen |
| Tűzterhelés | 0,054 MJ |
| Tömeg | 3,9 g |
| Szín | szürke |
| Névleges keresztmetszet | 2,5 mm² |
| Rögzítőfurat átmérője | 3,2 mm |
Alkalmazási feltételek
| Érvéghüvelyes vezeték | Érvéghüvelyes vezetékhez a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni. |
|---|---|
| Vizsgálati áram | A huzalozott vagy huzalozás nélküli, sorkapocssávra pattintott vizsgálódugó-modulokkal legfeljebb 0,5 A-rel lehet vizsgálni, mert az érintkezés a CAGE CLAMP® acélrugójával történik. |
| Zárószerkezetek távolsága | Körülbelül 35–40 mm; a vizsgálat a vezetékek bekötése után történik. |
Tanúsítványok és nyilatkozatok
| CCA | EN60998; NTR-NL6509 |
|---|---|
| KEMA/KEUR | EN60998; 2110272.02 |
| UR | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095979-PDA |
| DNV | TAE00001V2 |
| BV | EN60947; 07436/G0 BV |
| LR | IEC60998; LR22173030TA |
| PRS | TE/1094/880590/23 |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 9 (készülékházra szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Szükséges véglap
| 261-361 | Véglap; rögzítőperemmel; szürke |
|---|
Opcionális kiegészítők
| 261-402 | Áthidaló; vezetékbevezetéshez; 2irányú; szigetelt; szürke |
|---|---|
| 249-139 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 4 vezetékes sorkapocshoz; szürke |
| 261-405 | Aljzat banándugóhoz; rögzítőretesszel; moduláris; 4 vezetékes sorkapocshoz; 261-es sorozatnak; szürke |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 216-205 | Érvéghüvely; Hüvely 2,08 mm² / AWG14; szigetelt; elektro-ón lemez; sárga |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.04.01. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 261-331 4 vezetékes sorkapocs, nyomógomb nélkül, rögzítőperemmel, 1 pólusú, csavaros szereléshez, 3,2 mm-es rögzítőfurat, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Szerelés
1
Szereld össze a moduláris sorkapcsokat kapocssávvá.
2
Rögzítsd a 261-361 véglapot.
Vezeték csatlakoztatása
A csupaszolási hossz 8–9 mm. Helyezd be a vezetéket a CAGE CLAMP® csatlakozásba. Érvéghüvelyes vezetékhez a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni.
Közösítés
A közösítést fésűs áthidalóval végezd.
Ellenőrzés
| Vizsgálati áram | A huzalozott vagy huzalozás nélküli, sorkapocssávra pattintott vizsgálódugó-modulokkal legfeljebb 0,5 A-rel lehet vizsgálni, mert az érintkezés a CAGE CLAMP® acélrugójával történik. |
|---|---|
| Zárószerkezetek távolsága | Körülbelül 35–40 mm; a vizsgálat a vezetékek bekötése után történik. |
Jelölés
Öntapadós jelölőszalaggal jelöld a kapocssávot. Közvetlen gyári nyomtatás külön kérésre érhető el.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
