Wago 261-307 2 vezetékes földelősorkapocs, nyomógombok nélkül, rögzítőperemmel, 1 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, zöld-sárga
RRP:243 Ft/db
189 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
176 Ft/db
nettó 139 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

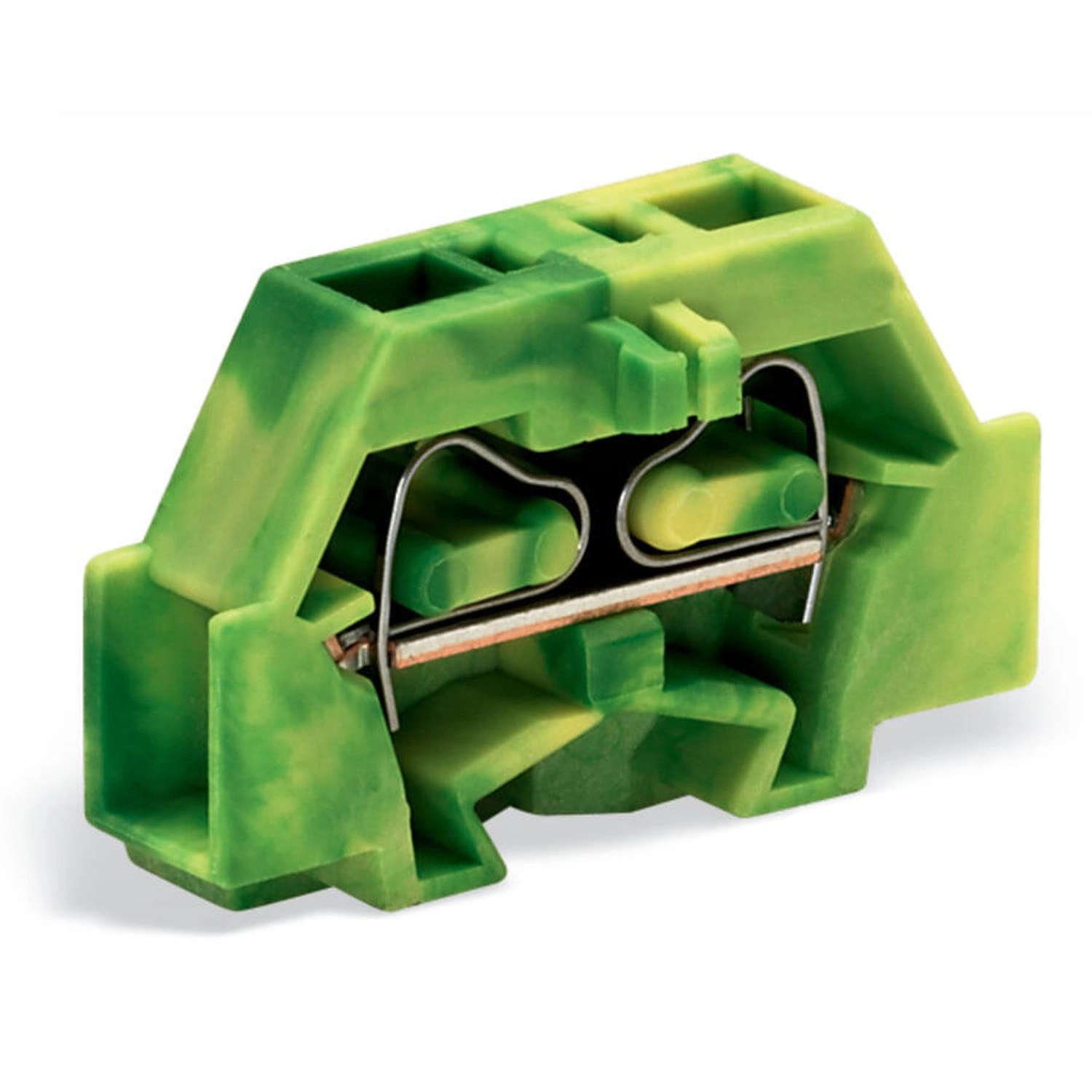

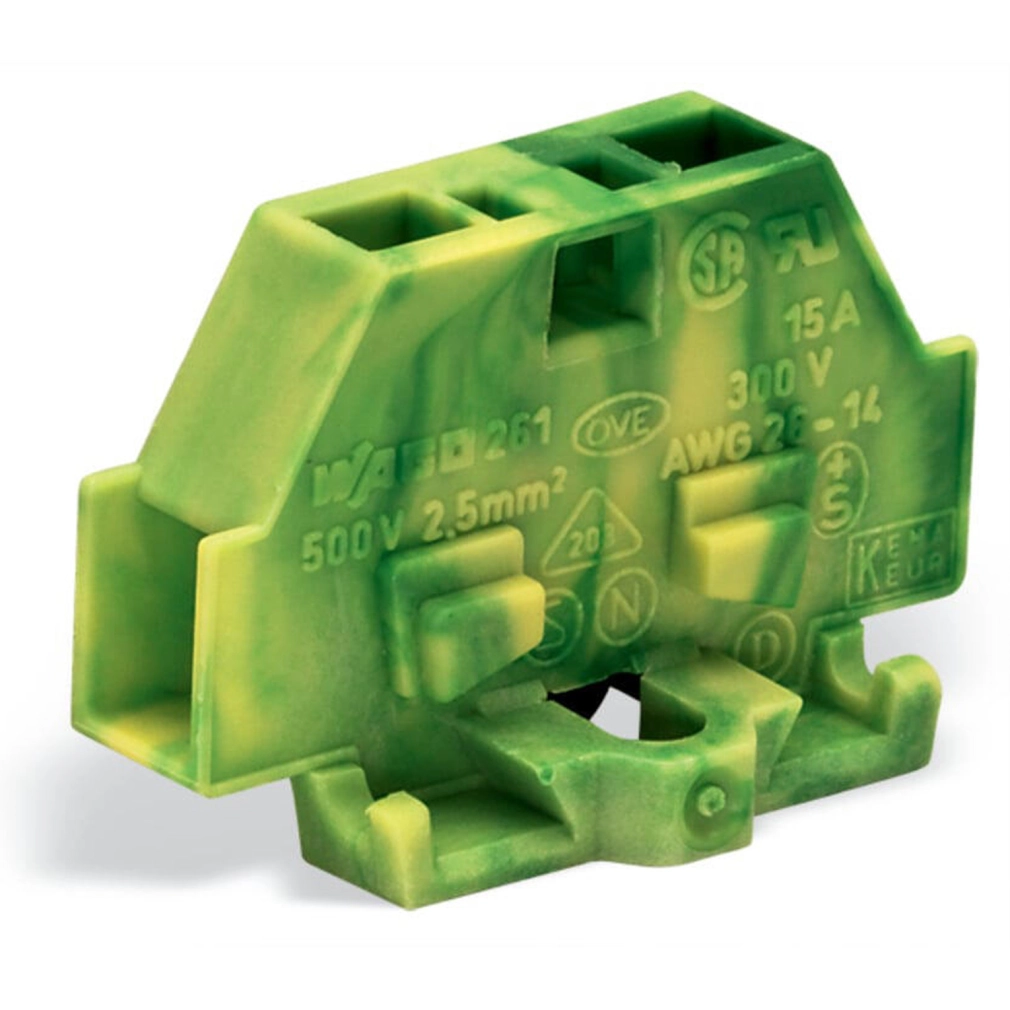

Földelősorkapocs, 261-es sorozat, CAGE CLAMP®. A Wago 261-307 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető mini sorkapcsok kompakt kialakításuknak köszönhetően szűk helyeken is használhatók. Különböző rögzítési és működtetési lehetőségeikkel nagyfokú rugalmasságot kínálnak. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A gyártó a versenytársak megoldásaihoz képest kiemelkedő teljesítményt emel ki. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. Méretei: 6 × 28 × 18 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Bevált és karbantartásmentes megoldás: az univerzális CAGE CLAMP® csatlakozás. A sínre szerelhető mini sorkapocs kezelőszerszámmal működtethető. Kompakt méretek. Szerelésre kész, azonnal használható. Kezelőszerszámos működtetés.
A Wago 261-307 zöld-sárga sorkapocs, CAGE CLAMP® csatlakozással és 2,5 mm² névleges keresztmetszettel. A rézvezetékek oldalsó irányból csatlakoztathatók; csupaszolási hosszuk 8–9 mm.
Villamos adatok
| IEC/EN, III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| UL1059, B csoport | 300 V; 15 A |
| UL1059, C csoport | 300 V; 15 A |
| UL1059, D csoport | 600 V; 5 A |
| CSA22.2 No.158, C csoport | 300 V; 10 A |
| CSA22.2 No.158, D csoport | 600 V; 5 A |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Huzalozási irány | Oldalsó bekötés |
| Vezetékek száma potenciálonként | 2 |
| Működtetés | Működtetőszerszámmal; nyomógomb nélkül |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Pólusszám | 1 |
Méretek, kivitel és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 28 mm / 1,102 inch |
| Mélység | 18 mm / 0,709 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Rögzítőperem |
| Jelölési szint | Oldalsó jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,038 MJ |
| Halogénmentes | Igen |
| Tömeg | 2,3 g |
| Rögzítőfurat átmérője | 3,2 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60998; NTR-NL6509 |
|---|---|
| KEMA/KEUR – DEKRA | EN60998; 2110272.02 |
| UR – UL | UL1059; E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095979-PDA |
| BV | EN60947; 07436/G0BV |
| DNV GL | TAE00001V2 |
| LR | IEC60998; LR22173030TA |
| PRS | TE/1094/880590/23 |
Kezelés és alkalmazási feltételek
| Vezeték előkészítése | A megfelelő rézvezetéket 8–9 mm hosszan csupaszold. Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Vezeték behelyezése | Működtetőszerszámmal nyisd meg a CAGE CLAMP® kapocspontot, és helyezd be a vezetéket. |
| Közösítés | Fésűs áthidalóval végezhető. |
| Jelölés | Öntapadó jelölőszalaggal; közvetlen nyomtatás külön kérésre. |
| Sorkapocssáv összeállítása | Illeszd össze a moduláris sorkapcsokat sorkapocssávvá, majd rögzítsd a 261-361 véglapot. |
| Vizsgálat feltétele | A sorkapocssávra pattintott, huzalozott vagy huzalozás nélküli vizsgálódugó-modulokkal végezhető. Az érintkezés a CAGE CLAMP® acélrugóján történik; ennél a vizsgálati módszernél az áram legfeljebb 0,5 A lehet. A zárószerkezetek távolsága körülbelül 35–40 mm. |
| Vizsgálat időpontja | A vezeték bekötése után végezd el a vizsgálatot. |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Szükséges kiegészítők
| 261-361 | Véglap; rögzítőperemmel; szürke |
|---|
Opcionális kiegészítők
| 261-402 | Áthidaló; vezetékbevezetéshez; 2 irányú; szigetelt; szürke |
|---|---|
| 249-136 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 2 vezetékes sorkapocshoz; szürke |
| 261-404 | Aljzat banándugóhoz; rögzítőretesszel; moduláris; 2 vezetékes sorkapocshoz; 261-es sorozatnak; szürke |
| 216-131 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott kivitel; fekete |
| 216-205 | Érvéghüvely; hüvely 2,08 mm² / AWG 14; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-206 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott kivitel; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
Rézvezetéket, a vezetékfajta szerinti műszaki tartományban.
Mekkora a csupaszolási hossz?
8–9 mm.
Hogyan szerelhető?
Illeszd össze a moduláris sorkapcsokat sorkapocssávvá, majd rögzítsd a 261-361 véglapot.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
oldalsó jelölés
Szín
zöld-sárga
Pólusszám
1
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
261-307
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
2,32 g/db
Cikkszám
4044918611329
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 261-307 2 vezetékes földelősorkapocs, nyomógombok nélkül, rögzítőperemmel, 1 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, zöld-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 261-307 |
| GTIN / EAN | 4044918611329 |
| Terméktípus | sorkapocs |
Villamos adatok
| IEC/EN, III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| UL1059, B csoport | 300 V; 15 A |
| UL1059, C csoport | 300 V; 15 A |
| UL1059, D csoport | 600 V; 5 A |
| CSA22.2 No.158, C csoport | 300 V; 10 A |
| CSA22.2 No.158, D csoport | 600 V; 5 A |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Huzalozási irány | Oldalsó bekötés |
| Vezetékek száma potenciálonként | 2 |
| Működtetés | Működtetőszerszámmal; nyomógomb nélkül |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Pólusszám | 1 |
Méretek, kivitel és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 28 mm / 1,102 inch |
| Mélység | 18 mm / 0,709 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Rögzítőperem |
| Jelölési szint | Oldalsó jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,038 MJ |
| Halogénmentes | Igen |
| Tömeg | 2,3 g |
| Rögzítőfurat átmérője | 3,2 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60998; NTR-NL6509 |
|---|---|
| KEMA/KEUR – DEKRA | EN60998; 2110272.02 |
| UR – UL | UL1059; E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095979-PDA |
| BV | EN60947; 07436/G0BV |
| DNV GL | TAE00001V2 |
| LR | IEC60998; LR22173030TA |
| PRS | TE/1094/880590/23 |
Kezelés és alkalmazási feltételek
| Vezeték előkészítése | A megfelelő rézvezetéket 8–9 mm hosszan csupaszold. Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Vezeték behelyezése | Működtetőszerszámmal nyisd meg a CAGE CLAMP® kapocspontot, és helyezd be a vezetéket. |
| Közösítés | Fésűs áthidalóval végezhető. |
| Jelölés | Öntapadó jelölőszalaggal; közvetlen nyomtatás külön kérésre. |
| Sorkapocssáv összeállítása | Illeszd össze a moduláris sorkapcsokat sorkapocssávvá, majd rögzítsd a 261-361 véglapot. |
| Vizsgálat feltétele | A sorkapocssávra pattintott, huzalozott vagy huzalozás nélküli vizsgálódugó-modulokkal végezhető. Az érintkezés a CAGE CLAMP® acélrugóján történik; ennél a vizsgálati módszernél az áram legfeljebb 0,5 A lehet. A zárószerkezetek távolsága körülbelül 35–40 mm. |
| Vizsgálat időpontja | A vezeték bekötése után végezd el a vizsgálatot. |
Származás és besorolás
| Származási ország | CH |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 9 (készülékbe építhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Szükséges kiegészítők
| 261-361 | Véglap; rögzítőperemmel; szürke |
|---|
Opcionális kiegészítők
| 261-402 | Áthidaló; vezetékbevezetéshez; 2 irányú; szigetelt; szürke |
|---|---|
| 249-136 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 2 vezetékes sorkapocshoz; szürke |
| 261-404 | Aljzat banándugóhoz; rögzítőretesszel; moduláris; 2 vezetékes sorkapocshoz; 261-es sorozatnak; szürke |
| 216-131 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott kivitel; fekete |
| 216-205 | Érvéghüvely; hüvely 2,08 mm² / AWG 14; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-206 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott kivitel; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 05.09.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 261-307 2 vezetékes földelősorkapocs, nyomógombok nélkül, rögzítőperemmel, 1 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, zöld-sárga használati útmutató
Vezetékfajták és bekötési tartományok
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Huzalozási irány | Oldalsó bekötés |
| Vezetékek száma potenciálonként | 2 |
| Működtetés | Működtetőszerszámmal; nyomógomb nélkül |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Pólusszám | 1 |
Kezelés és alkalmazási feltételek
| Vezeték előkészítése | A megfelelő rézvezetéket 8–9 mm hosszan csupaszold. Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Vezeték behelyezése | Működtetőszerszámmal nyisd meg a CAGE CLAMP® kapocspontot, és helyezd be a vezetéket. |
| Közösítés | Fésűs áthidalóval végezhető. |
| Jelölés | Öntapadó jelölőszalaggal; közvetlen nyomtatás külön kérésre. |
| Sorkapocssáv összeállítása | Illeszd össze a moduláris sorkapcsokat sorkapocssávvá, majd rögzítsd a 261-361 véglapot. |
| Vizsgálat feltétele | A sorkapocssávra pattintott, huzalozott vagy huzalozás nélküli vizsgálódugó-modulokkal végezhető. Az érintkezés a CAGE CLAMP® acélrugóján történik; ennél a vizsgálati módszernél az áram legfeljebb 0,5 A lehet. A zárószerkezetek távolsága körülbelül 35–40 mm. |
| Vizsgálat időpontja | A vezeték bekötése után végezd el a vizsgálatot. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
