Wago 261-203/332-000 4 vezetékes kapocssáv, nyomógombokkal az egyik oldalon, rögzítőperemmel, 3 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, szürke
RRP:1 442 Ft/db
1 118 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 042 Ft/db
nettó 820 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

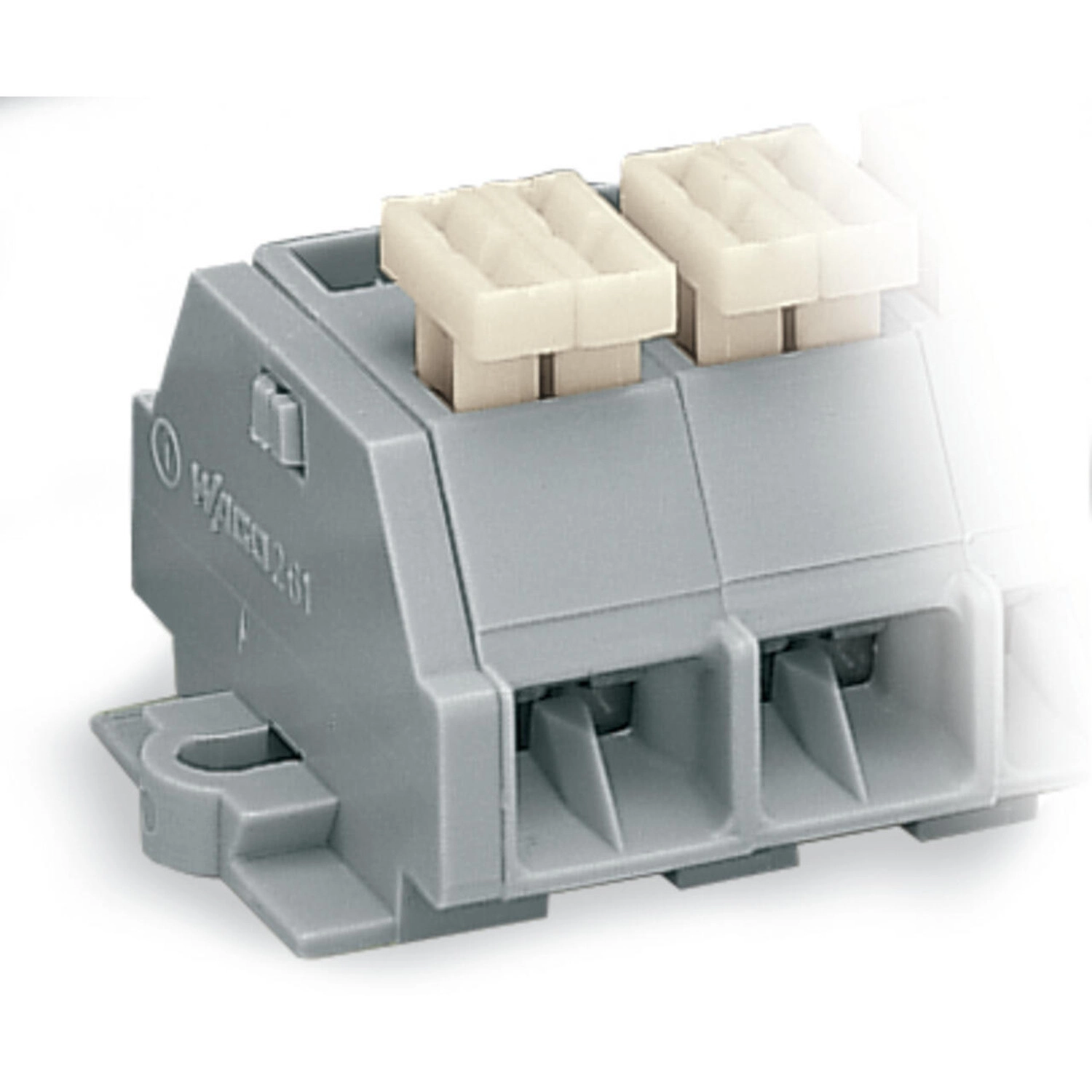

Átmenő sorkapocs, 261-es sorozat, kezelőszerszámos működtetés. A Wago 261-203/332-000 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. Méretei: 44,1 × 28,1 × 23,3 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². A sínre szerelhető mini sorkapocs kezelőszerszámmal és nyomógombbal működtethető.
A Wago 261-203/332-000 szürke sorkapocssáv, CAGE CLAMP® csatlakozással és 2,5 mm² névleges keresztmetszettel. A rézvezetékek oldalsó irányból csatlakoztathatók; csupaszolási hosszuk 8–9 mm.
Villamos adatok
| IEC/EN, III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| UL1059, B csoport | 300 V; 15 A |
| UL1059, C csoport | 300 V; 15 A |
| UL1059, D csoport | 600 V; 5 A |
| CSA22.2 No.158, C csoport | 300 V; 10 A |
| CSA22.2 No.158, D csoport | 600 V; 5 A |
| CSA22.2 No.158, B csoport | — (nincs megadott névleges feszültség vagy áram) |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 12 |
|---|---|
| Potenciálok száma | 3 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Huzalozási irány | Oldalsó bekötés |
| Vezetékek száma potenciálonként | 4 |
| Működtetés | 1. csatlakozás: működtetőszerszámmal; 2. csatlakozás: nyomógombbal |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Pólusszám | 3 |
Méretek, kivitel és környezet
| Szélesség | 44,1 mm / 1,736 inch |
|---|---|
| Magasság | 28,1 mm / 1,106 inch |
| Mélység | 23,3 mm / 0,917 inch |
| Modulszélesség | 10 mm / 0,394 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Rögzítőperem |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,21 MJ |
| Halogénmentes | Igen |
| Tömeg | 13,5 g |
| Rögzítőfurat átmérője | 3,2 mm |

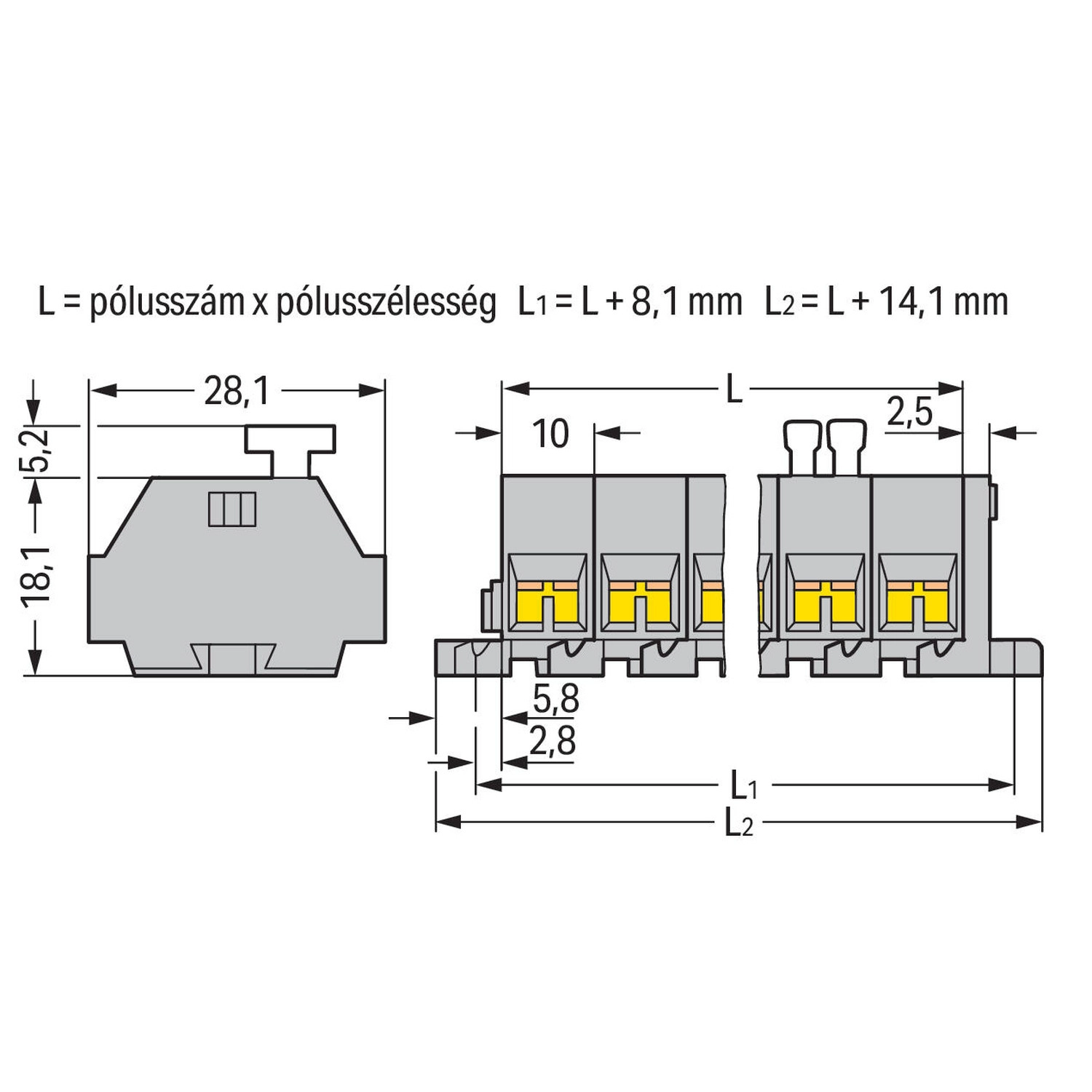

| Családi hosszméretek | L = pólusszám × modulszélesség; L1 = L + 8,1 mm; L2 = L + 14,1 mm. |
| Méretábra független részméretei | 2,5 mm; 5,8 mm; 2,8 mm; test: 18,1 mm; nyomógomb: 5,2 mm. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60998; NTR-NL6509 |
|---|---|
| KEMA/KEUR – DEKRA | EN60998; 2110272.02 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095979-PDA |
Kezelés és alkalmazási feltételek
| Vezeték előkészítése | A megfelelő rézvezetéket 8–9 mm hosszan csupaszold. Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Vezeték behelyezése | Az 1. csatlakozás CAGE CLAMP® kapocspontját működtetőszerszámmal kezeld; a 2. csatlakozásnál a nyomógomb segítségével helyezd be a vezetéket. |
| Közösítés | Fésűs áthidalóval végezhető. |
| Jelölés | Öntapadó jelölőszalaggal; közvetlen nyomtatás külön kérésre. |
| Közvetlen rögzítés | A sorkapocssávot csavaros peremeivel rögzítsd közvetlenül a lapra; a rögzítőfurat átmérője 3,2 mm. |
| Rögzítőláb szerelése | A 209-123 rögzítőlábat csavarozd a sorkapocssávra. A lábak közötti távolság körülbelül 25–30 mm. |
| DIN35-sínre szerelés feltétele | A sorkapocssáv DIN35-sínre a 209-123 rögzítőlábbal szerelhető. |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Opcionális kiegészítők
| 261-402 | Áthidaló; vezetékbevezetéshez; 2 irányú; szigetelt; szürke |
|---|---|
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; szürke |
| 216-102 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott kivitel; fekete |
| 216-205 | Érvéghüvely; hüvely 2,08 mm² / AWG 14; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-206 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott kivitel; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
Rézvezetéket, a vezetékfajta szerinti műszaki tartományban.
Mekkora a csupaszolási hossz?
8–9 mm.
Hogyan szerelhető?
A sorkapocssáv DIN35-sínre a 209-123 rögzítőlábbal szerelhető.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
oldalsó jelölés
Szín
szürke
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
261-203/332-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
13,48 g/db
Cikkszám
4044918612616
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 261-203/332-000 4 vezetékes kapocssáv, nyomógombokkal az egyik oldalon, rögzítőperemmel, 3 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 261-203/332-000 |
| GTIN / EAN | 4044918612616 |
| Terméktípus | sorkapocssáv |
Villamos adatok
| IEC/EN, III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| UL1059, B csoport | 300 V; 15 A |
| UL1059, C csoport | 300 V; 15 A |
| UL1059, D csoport | 600 V; 5 A |
| CSA22.2 No.158, C csoport | 300 V; 10 A |
| CSA22.2 No.158, D csoport | 600 V; 5 A |
| CSA22.2 No.158, B csoport | — (nincs megadott névleges feszültség vagy áram) |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 12 |
|---|---|
| Potenciálok száma | 3 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Huzalozási irány | Oldalsó bekötés |
| Vezetékek száma potenciálonként | 4 |
| Működtetés | 1. csatlakozás: működtetőszerszámmal; 2. csatlakozás: nyomógombbal |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Pólusszám | 3 |
Méretek, kivitel és környezet
| Szélesség | 44,1 mm / 1,736 inch |
|---|---|
| Magasság | 28,1 mm / 1,106 inch |
| Mélység | 23,3 mm / 0,917 inch |
| Modulszélesség | 10 mm / 0,394 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Rögzítőperem |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,21 MJ |
| Halogénmentes | Igen |
| Tömeg | 13,5 g |
| Rögzítőfurat átmérője | 3,2 mm |
| Családi hosszméretek | L = pólusszám × modulszélesség; L1 = L + 8,1 mm; L2 = L + 14,1 mm. |
| Méretábra független részméretei | 2,5 mm; 5,8 mm; 2,8 mm; test: 18,1 mm; nyomógomb: 5,2 mm. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60998; NTR-NL6509 |
|---|---|
| KEMA/KEUR – DEKRA | EN60998; 2110272.02 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095979-PDA |
Kezelés és alkalmazási feltételek
| Vezeték előkészítése | A megfelelő rézvezetéket 8–9 mm hosszan csupaszold. Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Vezeték behelyezése | Az 1. csatlakozás CAGE CLAMP® kapocspontját működtetőszerszámmal kezeld; a 2. csatlakozásnál a nyomógomb segítségével helyezd be a vezetéket. |
| Közösítés | Fésűs áthidalóval végezhető. |
| Jelölés | Öntapadó jelölőszalaggal; közvetlen nyomtatás külön kérésre. |
| Közvetlen rögzítés | A sorkapocssávot csavaros peremeivel rögzítsd közvetlenül a lapra; a rögzítőfurat átmérője 3,2 mm. |
| Rögzítőláb szerelése | A 209-123 rögzítőlábat csavarozd a sorkapocssávra. A lábak közötti távolság körülbelül 25–30 mm. |
| DIN35-sínre szerelés feltétele | A sorkapocssáv DIN35-sínre a 209-123 rögzítőlábbal szerelhető. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Opcionális kiegészítők
| 261-402 | Áthidaló; vezetékbevezetéshez; 2 irányú; szigetelt; szürke |
|---|---|
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; szürke |
| 216-102 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott kivitel; fekete |
| 216-205 | Érvéghüvely; hüvely 2,08 mm² / AWG 14; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-206 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott kivitel; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 26.03.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 261-203/332-000 4 vezetékes kapocssáv, nyomógombokkal az egyik oldalon, rögzítőperemmel, 3 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Vezetékfajták és bekötési tartományok
| Csatlakozási pontok száma | 12 |
|---|---|
| Potenciálok száma | 3 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Huzalozási irány | Oldalsó bekötés |
| Vezetékek száma potenciálonként | 4 |
| Működtetés | 1. csatlakozás: működtetőszerszámmal; 2. csatlakozás: nyomógombbal |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Pólusszám | 3 |
Kezelés és alkalmazási feltételek
| Vezeték előkészítése | A megfelelő rézvezetéket 8–9 mm hosszan csupaszold. Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Vezeték behelyezése | Az 1. csatlakozás CAGE CLAMP® kapocspontját működtetőszerszámmal kezeld; a 2. csatlakozásnál a nyomógomb segítségével helyezd be a vezetéket. |
| Közösítés | Fésűs áthidalóval végezhető. |
| Jelölés | Öntapadó jelölőszalaggal; közvetlen nyomtatás külön kérésre. |
| Közvetlen rögzítés | A sorkapocssávot csavaros peremeivel rögzítsd közvetlenül a lapra; a rögzítőfurat átmérője 3,2 mm. |
| Rögzítőláb szerelése | A 209-123 rögzítőlábat csavarozd a sorkapocssávra. A lábak közötti távolság körülbelül 25–30 mm. |
| DIN35-sínre szerelés feltétele | A sorkapocssáv DIN35-sínre a 209-123 rögzítőlábbal szerelhető. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
