Wago 260-112 2 vezetékes kapocssáv, nyomógombok nélkül, rögzítőperemmel, 12 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 1,5 mm², CAGE CLAMP®, szürke
RRP:2 424 Ft/db
1 878 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 751 Ft/db
nettó 1 379 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

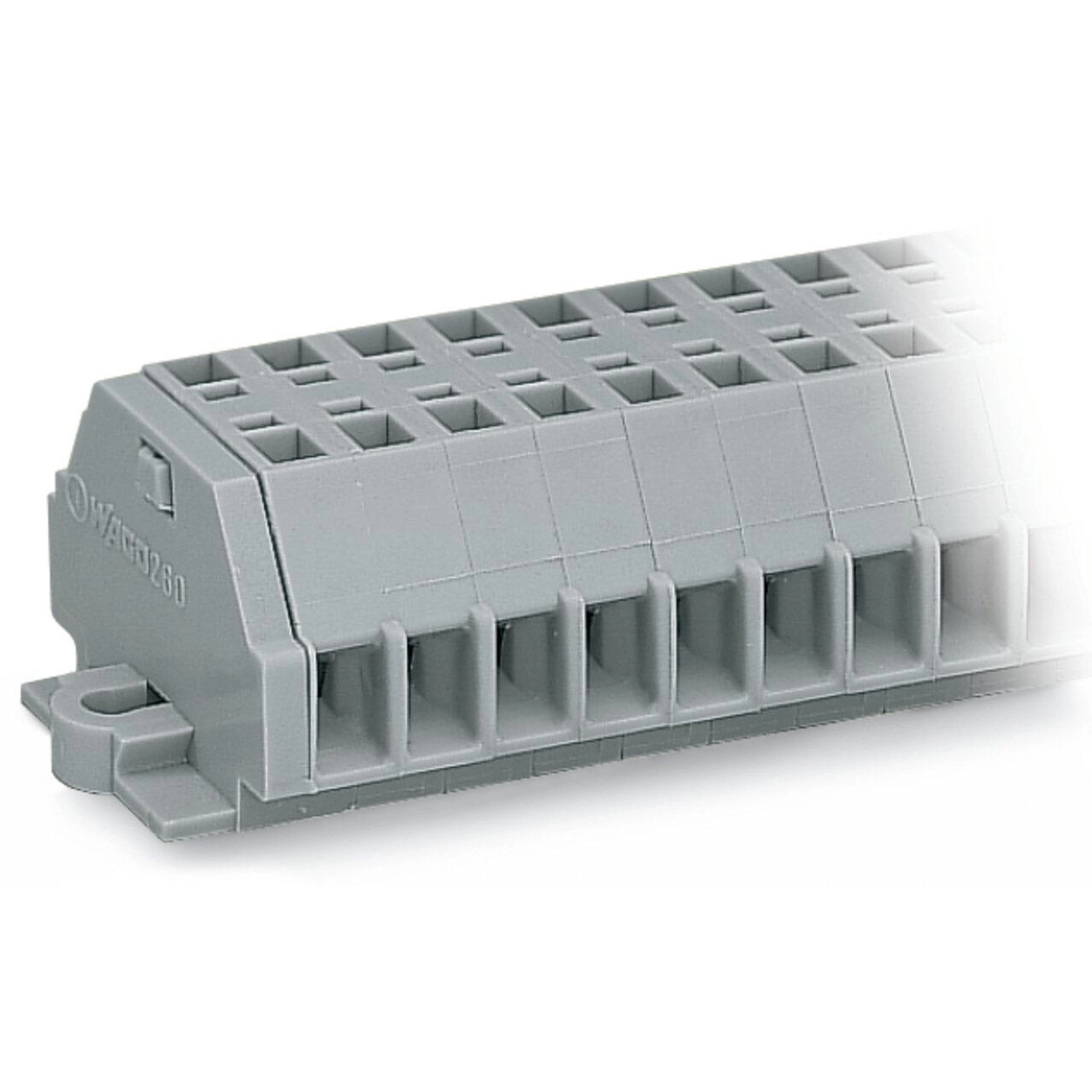

Átmenő sorkapocs, 260-as sorozat, CAGE CLAMP®. A Wago 260-112 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető mini sorkapcsok kompakt kialakításuknak köszönhetően szűk helyeken is használhatók. Különböző rögzítési és működtetési lehetőségeikkel nagyfokú rugalmasságot kínálnak. A változatok széles választékával minden feladathoz megfelelő mini sorkapocs választható, amely az egyedi igényekhez igazítható. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. Méretei: 73,7 × 25,1 × 17,1 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–1,5 mm². A sínre szerelhető mini sorkapocs kezelőszerszámmal működtethető.
A Wago 260-112 szürke, 12 pólusú kapocssáv nyomógomb nélküli CAGE CLAMP® csatlakozással és rögzítőperemmel. Kétvezetékes kialakítása potenciálonként két csatlakozási pontot biztosít.
Műszaki jellemzők
| Összes csatlakozási pont száma | 24 |
|---|---|
| Összes potenciál száma | 12 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 73,7 mm / 2,902 inch |
| Magasság a felülettől | 17,1 mm / 0,673 inch |
| Mélység | 25,1 mm / 0,988 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Rögzítőperem |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,411 MJ |
| Tömeg | 20,1 g |
| Névleges keresztmetszet | 1,5 mm² |
| Rögzítőfurat átmérője | 3,2 mm |
| IEC/EN; III/3 | 400 V; 6 kV; 18 A |
| UL1059; B | 300 V; 10 A |
| UL1059; C | 300 V; 10 A |
| UL1059; D | 600 V; 5 A |
| CSA C22.2No158; C | 300 V; 10 A |
| Modulszélesség | 5 mm |

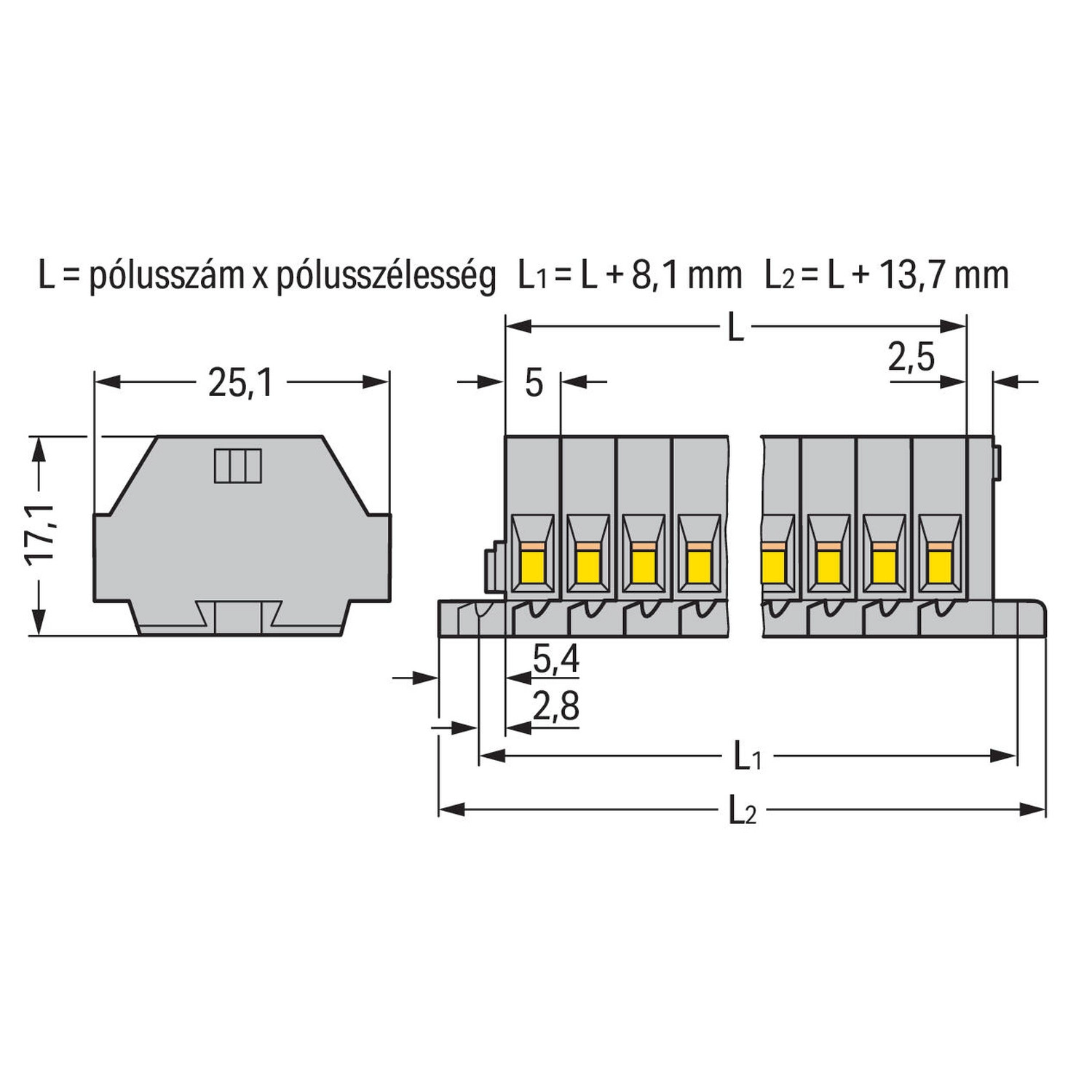

| Rajzi méretek | 5,4 mm; 2,8 mm; 2,5 mm |
| Rajzi hosszúságok | L = pólusszám × 5 mm; L1 = L + 8,1 mm; L2 = L + 13,7 mm |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Alkalmazási feltételek
| Érvéghüvelyes vezeték | A vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni. |
|---|---|
| Vizsgálódugó-modulok | A sorkapocssávra pattintott, huzalozott vagy huzalozás nélküli vizsgálódugó-modulokkal végzett vizsgálat legfeljebb 0,5 A-re korlátozott, mert a kontaktus a CAGE CLAMP® acélrugó alkotóelemével történik. |
| Zárószerkezetek távolsága | Kb. 35–40 mm |
Gyártói kapcsolódó termékek
| 260-402 | Áthidaló; vezetékbevezetéshez; 2irányú; szigetelt; szürke |
|---|---|
| 249-135 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 2 vezetékes sorkapocshoz; szürke |
| 260-404 | Aljzat banándugóhoz; rögzítőretesszel; moduláris; 2 vezetékes sorkapocshoz; 260-as sorozatnak; szürke |
| 216-151 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ón lemez |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG24; szigeteletlen; elektro-ón lemez |
| 216-152 | Érvéghüvely; Hüvely 0,34 mm² / AWG24; szigeteletlen; elektro-ón lemez |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; fehér |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
oldalsó jelölés
Szín
szürke
Pólusszám
12
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
260-112
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
20,08 g/db
Cikkszám
4044918598910
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 260-112 2 vezetékes kapocssáv, nyomógombok nélkül, rögzítőperemmel, 12 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 1,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 260-112 |
| GTIN / EAN | 4044918598910 |
| Terméktípus | Kétvezetékes kapocssáv |
Műszaki adatok
| Összes csatlakozási pont száma | 24 |
|---|---|
| Összes potenciál száma | 12 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 73,7 mm / 2,902 inch |
| Magasság a felülettől | 17,1 mm / 0,673 inch |
| Mélység | 25,1 mm / 0,988 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | Rögzítőperem |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,411 MJ |
| Tömeg | 20,1 g |
| Névleges keresztmetszet | 1,5 mm² |
| Rögzítőfurat átmérője | 3,2 mm |
| IEC/EN; III/3 | 400 V; 6 kV; 18 A |
| UL1059; B | 300 V; 10 A |
| UL1059; C | 300 V; 10 A |
| UL1059; D | 600 V; 5 A |
| CSA C22.2No158; C | 300 V; 10 A |
| Modulszélesség | 5 mm |
| Rajzi méretek | 5,4 mm; 2,8 mm; 2,5 mm |
| Rajzi hosszúságok | L = pólusszám × 5 mm; L1 = L + 8,1 mm; L2 = L + 13,7 mm |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Feltételek és korlátozások
| Érvéghüvelyes vezeték | A vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni. |
|---|---|
| Vizsgálódugó-modulok | A sorkapocssávra pattintott, huzalozott vagy huzalozás nélküli vizsgálódugó-modulokkal végzett vizsgálat legfeljebb 0,5 A-re korlátozott, mert a kontaktus a CAGE CLAMP® acélrugó alkotóelemével történik. |
| Zárószerkezetek távolsága | Kb. 35–40 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN60998;NTR-NL6508 |
|---|---|
| CCA | EN60998;2110272.01 |
| CSA | C22.2;70010891 |
| UL | UL1059;E45172 |
| Nyilatkozatok | EU és UK |
| ABS | 19-HG1869868-PDA |
| LR | IEC60998;LR22173030TA |
| DNV GL | TAE00001V2 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| eCl@ss 10.0 | 27-14-11-06 |
|---|---|
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 8.0 | EC001284 |
| ETIM 7.0 | EC001284 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális kiegészítők
| 260-402 | Áthidaló; vezetékbevezetéshez; 2irányú; szigetelt; szürke |
|---|---|
| 249-135 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 2 vezetékes sorkapocshoz; szürke |
| 260-404 | Aljzat banándugóhoz; rögzítőretesszel; moduláris; 2 vezetékes sorkapocshoz; 260-as sorozatnak; szürke |
| 216-151 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ón lemez |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG24; szigeteletlen; elektro-ón lemez |
| 216-152 | Érvéghüvely; Hüvely 0,34 mm² / AWG24; szigeteletlen; elektro-ón lemez |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; fehér |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2024.07.10. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 260-112 2 vezetékes kapocssáv, nyomógombok nélkül, rögzítőperemmel, 12 pólusú, csavaros vagy hasonló szereléshez, Rögzítőlyuk 3,2mm Ø, 1,5 mm², CAGE CLAMP®, szürke használati útmutató
Szerelés
A kapocssávot csavaros peremeivel közvetlenül a lapra rögzítheted. A 209-123 rögzítőlábat csavard a peremhez; a rögzítőlábak távolsága kb. 25–30 mm. Ezzel a rögzítőlábbal DIN35-sínre is rögzíthető.
Vezeték csatlakoztatása
A vezetéket a CAGE CLAMP® csatlakozásba helyezd be. Érvéghüvelyes vezeték esetén a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni.
Közösítés és ellenőrzés
A közösítés fésűs áthidalóval végezhető. A sorkapocssávra pattintott vizsgálódugó-modulokkal a vizsgálati áram legfeljebb 0,5 A lehet; a zárószerkezetek közötti távolság kb. 35–40 mm legyen. A vizsgálat a vezetékek bekötése után végezhető.
Jelölés
Öntapadós jelölőszalaggal jelöld. Közvetlen gyári nyomtatás külön kérésre érhető el.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
