Wago 250-504 NYÁK-sorkapocs, nyomógombos, 1,5 mm², 5 mm lábtávolság, 4 pólusú, Push-in CAGE CLAMP®, 45°-os vezetőbevezetés, THT, szürke
RRP:944 Ft/db
935 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
814 Ft/db
nettó 641 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
NYÁK-sorkapocs, 250-es sorozat. A vezető a nyomtatott áramköri laphoz képest 45°-os szögben csatlakoztatható. A Wago 250-504 NYÁK-sorkapocs gyors és biztonságos vezetékcsatlakoztatást tesz lehetővé. Különböző rögzítési módokat alkalmazó, egyedi szerelésekhez is alkalmas. A vezetők csatlakoztatásakor 9–10 mm csupaszolási hossz szükséges. A termék egyféle vezetőcsatlakozással és Push-in CAGE CLAMP® technológiával rendelkezik; a műszaki adatlap szerint 4 vezetőszorítóhelye van. A termék sokoldalúan használható. A Push-in CAGE CLAMP® minden vezetőtípus univerzális csatlakoztatására alkalmas. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei 21,5 × 20,5 × 13 mm, szélesség × magasság × mélység sorrendben. A vezetőtípustól függően 0,5–1,5 mm² vezető-keresztmetszet csatlakoztatható. Univerzális csatlakozás minden vezetőtípushoz: Push-in CAGE CLAMP®. Ónozott érintkezőfelületek. Nyomógombos működtetés. A NYÁK-sorkapocs furatszerelt, THT-forrasztással szerelhető. A vezető a nyomtatott áramköri laphoz képest 45°-os szögben csatlakoztatható. Nyomógombos működtetés. Forrasztás THT-technológiával. Lábtávolság: 5 mm. Szerelésre kész, azonnal használható. Pólusszám: 4.

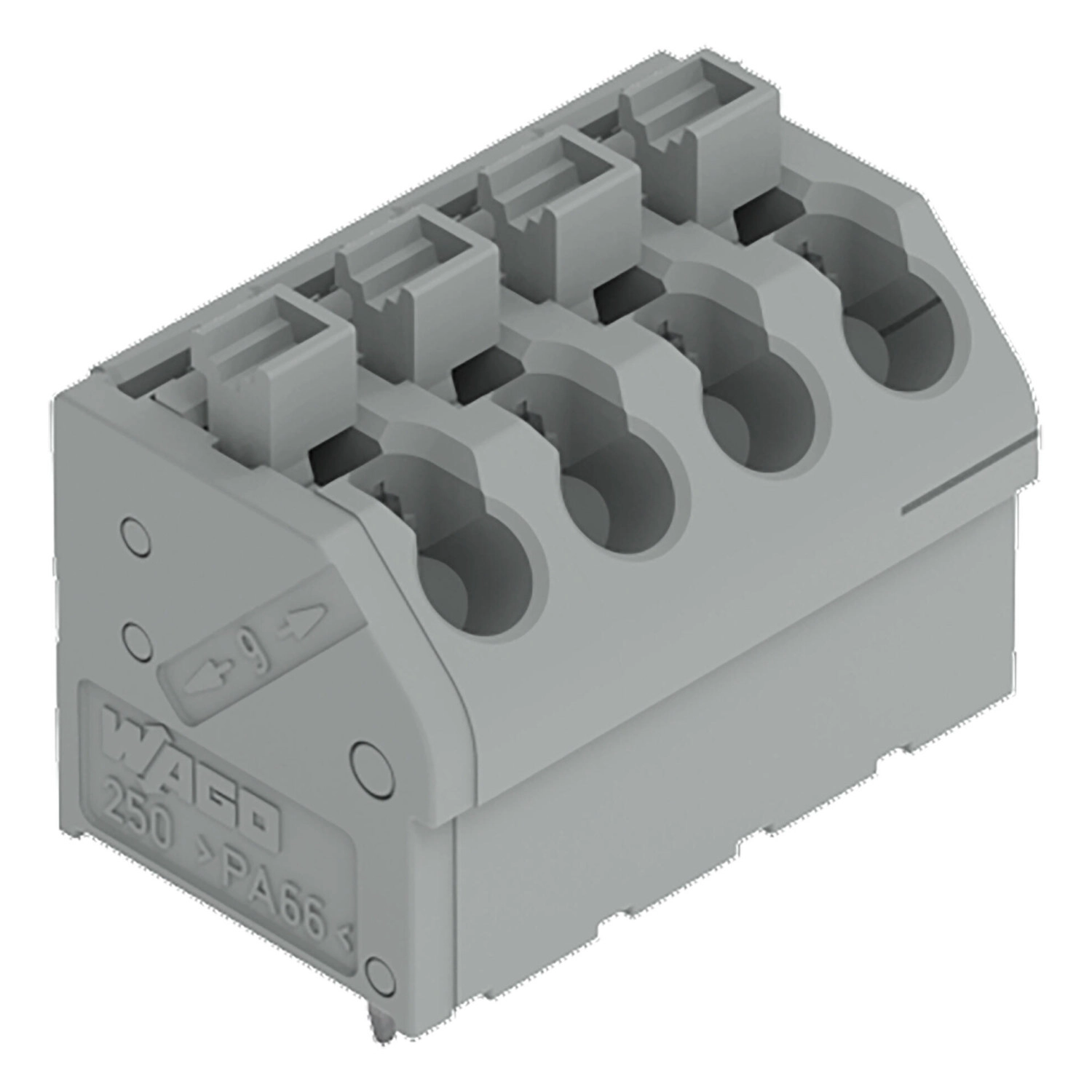

A Wago 250-504 szürke, 4 pólusú NYÁK-sorkapocs nyomógombos Push-in CAGE CLAMP csatlakozással készül. Névleges keresztmetszete 1,5 mm², lábtávolsága 5 mm / 0,197 inch. THT forraszlábakkal és a NYÁK-hoz képest 45°-os vezetékbevezetéssel kialakított kivitel.
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 320 V; 4 kV; 17,5 A |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 17,5 A |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 4 kV; 17,5 A |
| UL1059, B és D felhasználási csoport | 300 V; 10 A |
| UL1059, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| CSA, B és D felhasználási csoport | 300 V; 10 A |
| CSA, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
Csatlakozás és vezetékek
| Összes potenciál száma | 4 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Nyomógomb |
| Tömör vezeték | 0,5 … 1,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,75 … 1,5 mm² / 18 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Pólusszám | 4 |
| Névleges keresztmetszet a megnevezésben | 1,5 mm² |
| Csatlakozási típusok száma | 1 |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,5–1 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,5–1 mm² |
| Vezeték iránya a NYÁK-hoz képest | 45° |
| Finom elemi szálas vezeték külön áramkorlátja | 0,75–1,5 mm² esetén legfeljebb 4 A. |
Méretek, anyag és környezet
| Szélesség | 21,5 mm / 0,846 inch |
|---|---|
| Magasság | 20,5 mm / 0,807 inch |
| Magasság a felülettől | 16,5 mm / 0,65 inch |
| Mélység | 13 mm / 0,512 inch |
| Lábtávolság | 5 mm / 0,197 inch |
| Forraszláb méretek | 0,5 x 0,75 mm |
| Forraszlábak száma potenciálonként | 1 |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,079 MJ |
| Tömeg | 4 g |
| Határhőmérsékleti tartomány | -60 … +105 °C |
| Forraszláb hossza | 4 mm |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
| Furat átmérője és tűrése | 1,2 mm; +0,1 mm |

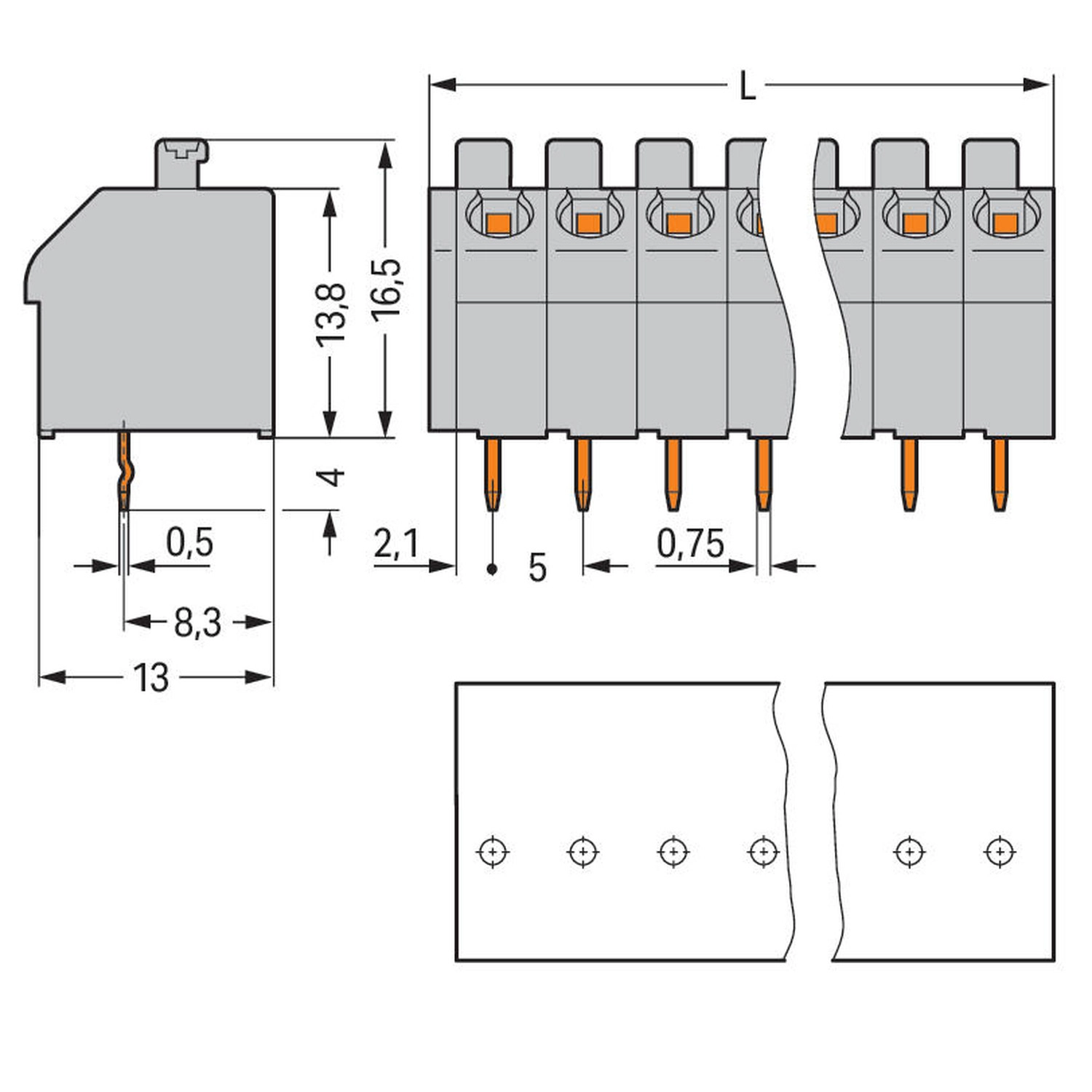

| Méretábra részméretei | 13,8 mm; 16,5 mm; 8,3 mm; 2,1 mm; 0,5 × 0,75 mm; 5 mm raszter. |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | A sorkapocssáv teljes hosszában egy vonalban. |
| Méretábra hosszúságképlete | L = (pólusszám × lábtávolság) + 1,5 mm. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, EN60947 | NTR NL-8036 |
|---|---|
| CCA – DEKRA, EN60998 | NTR NL-7705/1 |
| CSA – DEKRA, C22.2 | 1132097 |
| DEKRA, EN60947-7-4 | 71-141963 |
| KEMA/KEUR – DEKRA, EN60947 | 71-124227 |
| KEMA/KEUR – DEKRA, EN60998 | 71-124629 |
| UR – UL International Germany, UL1059 | E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS – hajózás | 24-0095975-PDA |
| DNV – hajózás | TAE000016Z |
Kezelés és alkalmazási feltételek
| Biztonsági feltétel | A szerelési és biztonsági utasításokat be kell tartani. |
|---|---|
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható! |
| Tömör vezeték bekötése | A csupaszolt tömör vezetéket push-in csatlakoztatással helyezd be. |
| Finom elemi szálas vezeték bekötése | A nyomógombot működtetve helyezd be a csupaszolt finom elemi szálas vezetéket. |
| Jelölés | Öntapadó jelölőszalaggal vagy közvetlen gyári feliratozással. Egyedi igénylésre vegyes színű változatok is elérhetők. |
| Vizsgálat, 5 mm lábtávolságú kivitel | 2 mm átmérőjű vizsgálódugóval, érintéses kontaktussal. |
Szükséges kiegészítők
Opcionális kiegészítők
| 210-136 | ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 216-141 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-142 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-143 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-647 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 210-332/500-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

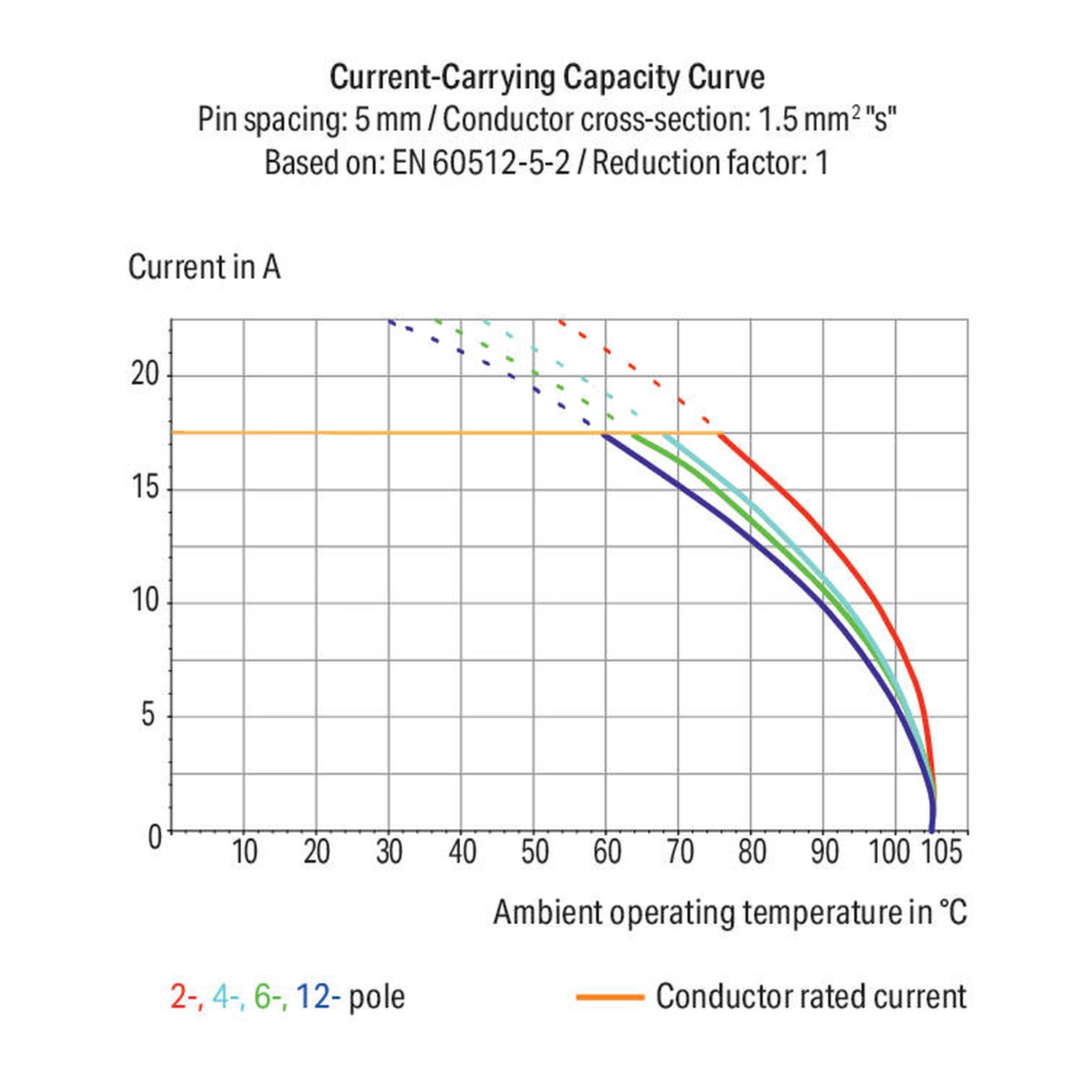

Terhelhetőségi diagram
| Terhelhetőségi diagram feltétele | 5 mm; 1,5 mm² s vezetékjelölés; EN60512-5-2; csökkentési tényező: 1. |
|---|---|
| A diagram pólusszámai | 2, 4, 6 és 12 pólus. |
| Diagram tengelyei | Környezeti hőmérséklet: 0–105 °C; a számozott áramjelölések: 0, 5, 10, 15 és 20 A. |
| Diagram hatóköre | A feltüntetett vezetékfajta, lábtávolság és pólusszám feltételeivel. A diagram nem módosítja az egyes vezetékfajtákhoz külön megadott áramkorlátokat. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen a működtetése?
Nyomógombos Push-in CAGE CLAMP.
Mekkora a szélessége?
21,5 mm / 0,846 inch
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
250-504
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
4 g/db
Cikkszám
4044918634533
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 250-504 NYÁK-sorkapocs, nyomógombos, 1,5 mm², 5 mm lábtávolság, 4 pólusú, Push-in CAGE CLAMP®, 45°-os vezetőbevezetés, THT, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 250-504 |
| GTIN / EAN | 4044918634533 |
| Terméktípus | Nyomógombos NYÁK-sorkapocs |
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 320 V; 4 kV; 17,5 A |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 17,5 A |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 4 kV; 17,5 A |
| UL1059, B és D felhasználási csoport | 300 V; 10 A |
| UL1059, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| CSA, B és D felhasználási csoport | 300 V; 10 A |
| CSA, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
Csatlakozás és vezetékek
| Összes potenciál száma | 4 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Nyomógomb |
| Tömör vezeték | 0,5 … 1,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,75 … 1,5 mm² / 18 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Pólusszám | 4 |
| Névleges keresztmetszet a megnevezésben | 1,5 mm² |
| Csatlakozási típusok száma | 1 |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,5–1 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,5–1 mm² |
| Vezeték iránya a NYÁK-hoz képest | 45° |
| Finom elemi szálas vezeték külön áramkorlátja | 0,75–1,5 mm² esetén legfeljebb 4 A. |
Méretek, anyag és környezet
| Szélesség | 21,5 mm / 0,846 inch |
|---|---|
| Magasság | 20,5 mm / 0,807 inch |
| Magasság a felülettől | 16,5 mm / 0,65 inch |
| Mélység | 13 mm / 0,512 inch |
| Lábtávolság | 5 mm / 0,197 inch |
| Forraszláb méretek | 0,5 x 0,75 mm |
| Forraszlábak száma potenciálonként | 1 |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,079 MJ |
| Tömeg | 4 g |
| Határhőmérsékleti tartomány | -60 … +105 °C |
| Forraszláb hossza | 4 mm |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
| Furat átmérője és tűrése | 1,2 mm; +0,1 mm |

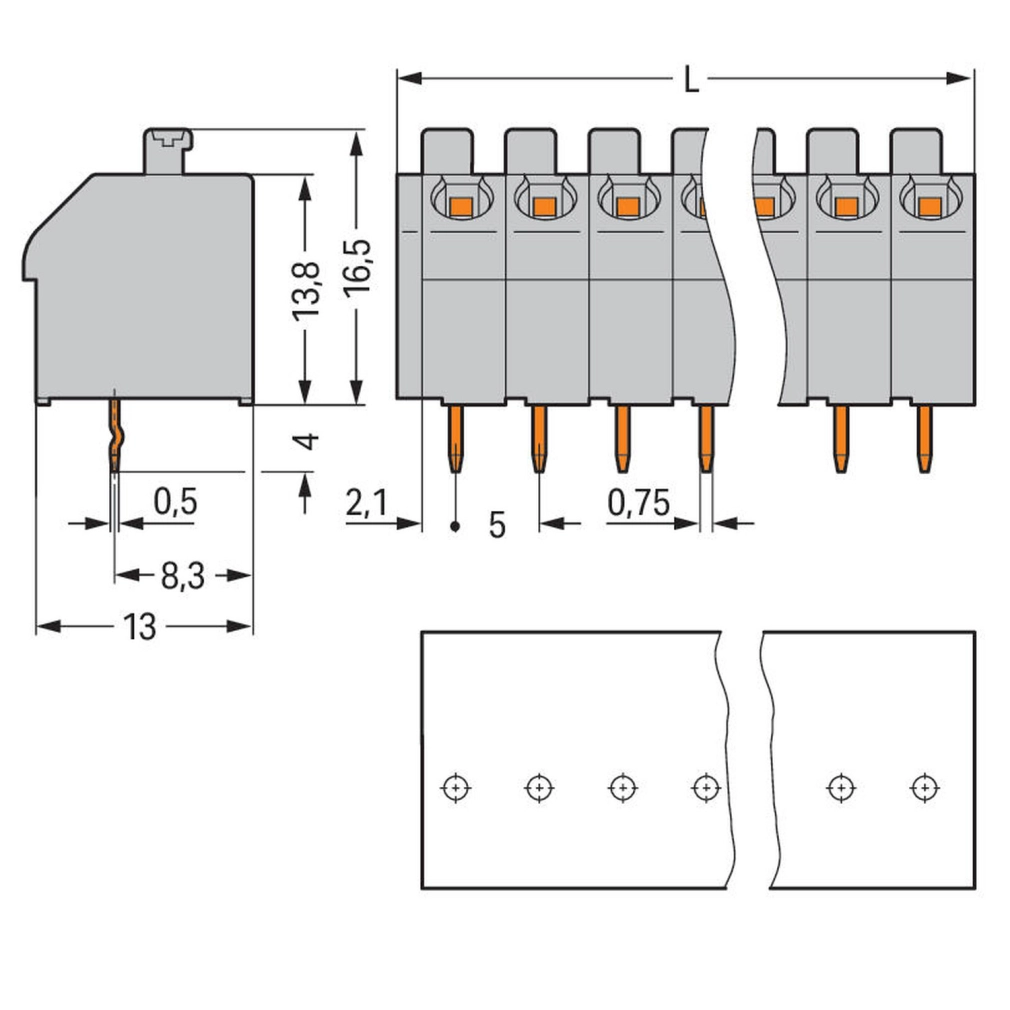

| Méretábra részméretei | 13,8 mm; 16,5 mm; 8,3 mm; 2,1 mm; 0,5 × 0,75 mm; 5 mm raszter. |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | A sorkapocssáv teljes hosszában egy vonalban. |
| Méretábra hosszúságképlete | L = (pólusszám × lábtávolság) + 1,5 mm. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, EN60947 | NTR NL-8036 |
|---|---|
| CCA – DEKRA, EN60998 | NTR NL-7705/1 |
| CSA – DEKRA, C22.2 | 1132097 |
| DEKRA, EN60947-7-4 | 71-141963 |
| KEMA/KEUR – DEKRA, EN60947 | 71-124227 |
| KEMA/KEUR – DEKRA, EN60998 | 71-124629 |
| UR – UL International Germany, UL1059 | E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS – hajózás | 24-0095975-PDA |
| DNV – hajózás | TAE000016Z |
Kezelés és alkalmazási feltételek
| Biztonsági feltétel | A szerelési és biztonsági utasításokat be kell tartani. |
|---|---|
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható! |
| Tömör vezeték bekötése | A csupaszolt tömör vezetéket push-in csatlakoztatással helyezd be. |
| Finom elemi szálas vezeték bekötése | A nyomógombot működtetve helyezd be a csupaszolt finom elemi szálas vezetéket. |
| Jelölés | Öntapadó jelölőszalaggal vagy közvetlen gyári feliratozással. Egyedi igénylésre vegyes színű változatok is elérhetők. |
| Vizsgálat, 5 mm lábtávolságú kivitel | 2 mm átmérőjű vizsgálódugóval, érintéses kontaktussal. |
Szükséges kiegészítők
Opcionális kiegészítők
| 210-136 | ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 216-141 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-142 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-143 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-647 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 210-332/500-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 4 (NYÁK-csatlakozók) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-04-01 |
| eCl@ss 9.0 | 27-44-04-01 |
| ETIM 9.0 | EC002643 |
| ETIM 10.0 | EC002643 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Terhelhetőségi diagram
| Terhelhetőségi diagram feltétele | 5 mm; 1,5 mm² s vezetékjelölés; EN60512-5-2; csökkentési tényező: 1. |
|---|---|
| A diagram pólusszámai | 2, 4, 6 és 12 pólus. |
| Diagram tengelyei | Környezeti hőmérséklet: 0–105 °C; a számozott áramjelölések: 0, 5, 10, 15 és 20 A. |
| Diagram hatóköre | A feltüntetett vezetékfajta, lábtávolság és pólusszám feltételeivel. A diagram nem módosítja az egyes vezetékfajtákhoz külön megadott áramkorlátokat. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 250-504 NYÁK-sorkapocs, nyomógombos, 1,5 mm², 5 mm lábtávolság, 4 pólusú, Push-in CAGE CLAMP®, 45°-os vezetőbevezetés, THT, szürke használati útmutató
Vezeték és előkészítés
| Összes potenciál száma | 4 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Nyomógomb |
| Tömör vezeték | 0,5 … 1,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,75 … 1,5 mm² / 18 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Pólusszám | 4 |
| Névleges keresztmetszet a megnevezésben | 1,5 mm² |
| Csatlakozási típusok száma | 1 |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,5–1 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,5–1 mm² |
| Vezeték iránya a NYÁK-hoz képest | 45° |
| Finom elemi szálas vezeték külön áramkorlátja | 0,75–1,5 mm² esetén legfeljebb 4 A. |
A vezetéket 9–10 mm hosszan csupaszold.
Kezelés és feltételek
| Biztonsági feltétel | A szerelési és biztonsági utasításokat be kell tartani. |
|---|---|
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható! |
| Tömör vezeték bekötése | A csupaszolt tömör vezetéket push-in csatlakoztatással helyezd be. |
| Finom elemi szálas vezeték bekötése | A nyomógombot működtetve helyezd be a csupaszolt finom elemi szálas vezetéket. |
| Jelölés | Öntapadó jelölőszalaggal vagy közvetlen gyári feliratozással. Egyedi igénylésre vegyes színű változatok is elérhetők. |
| Vizsgálat, 5 mm lábtávolságú kivitel | 2 mm átmérőjű vizsgálódugóval, érintéses kontaktussal. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
