Wago 250-216 NYÁK-sorkapocs, nyomógombos, 1,5 mm², 3,5 mm lábtávolság, 16 pólusú, Push-in CAGE CLAMP®, 45°-os vezetőbevezetés, THT, szürke
RRP:2 774 Ft/db
2 746 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 392 Ft/db
nettó 1 883 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

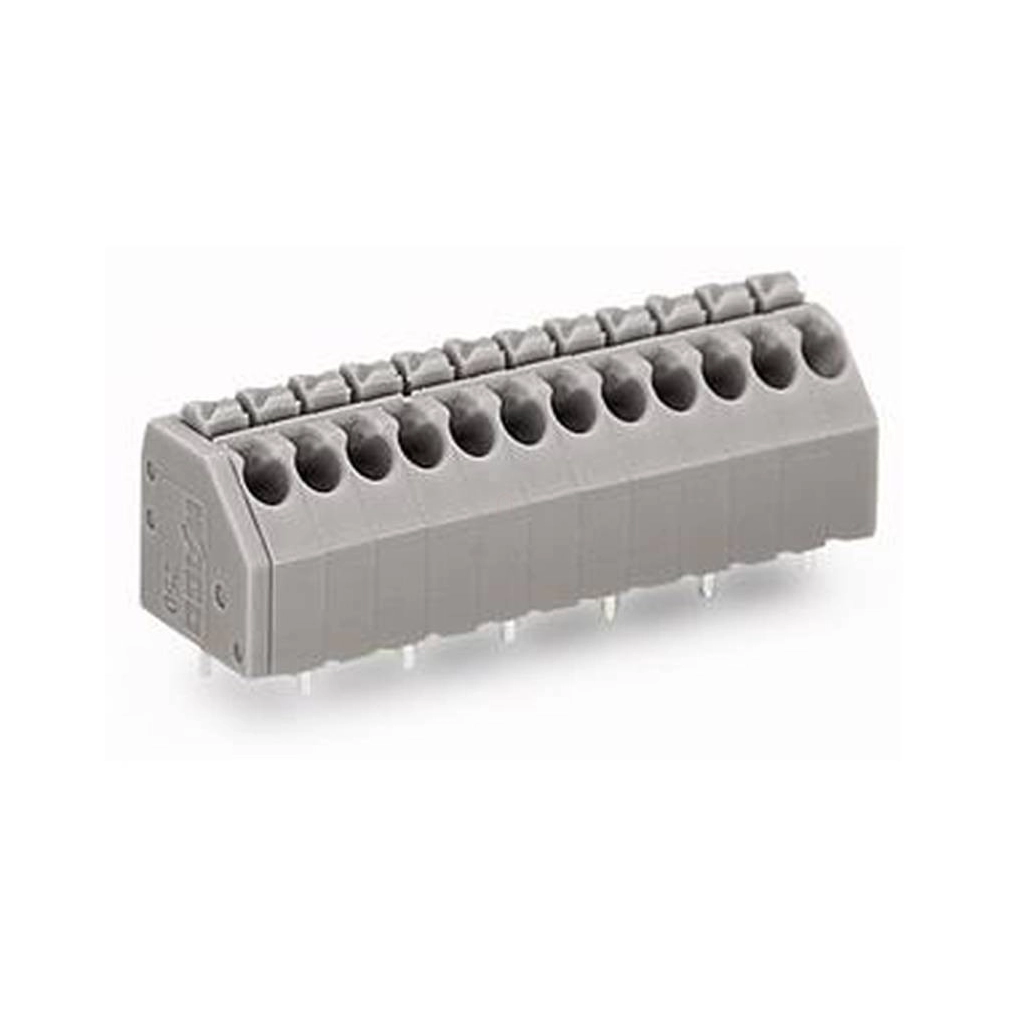

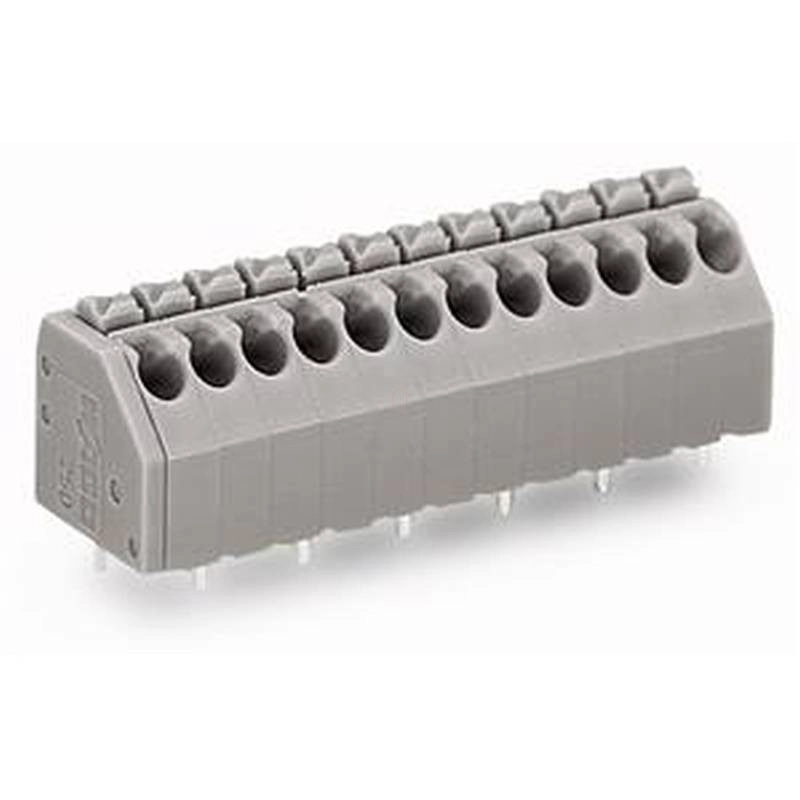

NYÁK-sorkapocs, 250-es sorozat. A Wago 250-216 NYÁK-sorkapocs gyors és biztonságos vezetékcsatlakoztatást tesz lehetővé. Ezek a NYÁK-sorkapcsok bevált biztonságot kínálnak, és a készülékek tervezésekor sokféle alkalmazáshoz használhatók. A vezetők csatlakoztatásakor 8,5–9,5 mm csupaszolási hossz szükséges. A termék egyféle vezetőcsatlakozással és Push-in CAGE CLAMP® technológiával rendelkezik; a műszaki adatlap szerint 16 vezetőszorítóhelye van. A Push-in CAGE CLAMP® minden vezetőtípus univerzális csatlakoztatására alkalmas. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Ezt a dugaszolható kialakítás teszi lehetővé. Méretei 57,5 × 16,7 × 12 mm, szélesség × magasság × mélység sorrendben. A vezetőtípustól függően 0,2–1,5 mm² vezető-keresztmetszet csatlakoztatható. Univerzális csatlakozás minden vezetőtípushoz: Push-in CAGE CLAMP®. Ónozott érintkezőfelületek. Nyomógombos működtetés. A NYÁK-sorkapocs furatszerelt, THT-forrasztással szerelhető. A vezető a nyomtatott áramköri laphoz képest 45°-os szögben csatlakoztatható. Nyomógombos működtetés. Pólusszám: 16. Lábtávolság: 3,5 mm. Szerelésre kész, azonnal használható. Megbízható forrasztás a THT-technológiának köszönhetően.

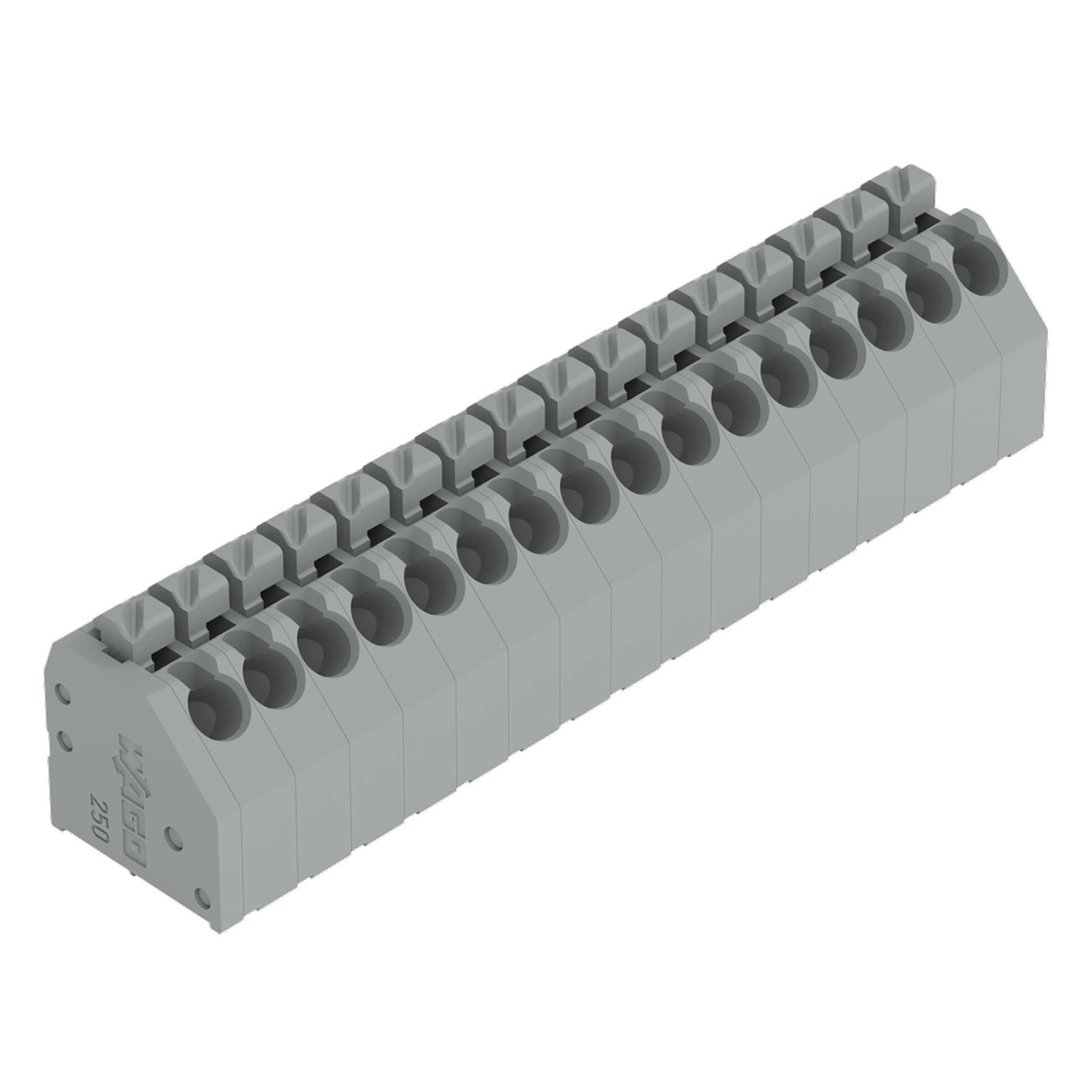

A Wago 250-216 szürke, 16 pólusú NYÁK-sorkapocs 3,5 mm-es lábtávolsággal és nyomógombos Push-in CAGE CLAMP csatlakozással készül. THT-beültetéshez való; a forraszlábak lépcsőzetesen helyezkednek el. Szélessége 57,5 mm, névleges keresztmetszete 1,5 mm². A vezetékcsatlakoztatás iránya a NYÁK-hoz képest 45°.
Villamos adatok és szabványonkénti feltételek
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 8 A |
|---|---|
| IEC/EN 60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 8 A |
| IEC/EN 60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 4 kV; 8 A |
| UL 1059; B felhasználási csoport | 300 V; 8 A |
| UL 1059; C felhasználási csoport | Feszültség és áram: – |
| UL 1059; D felhasználási csoport | 300 V; 5 A |
| CSA; B és D felhasználási csoport | 300 V; 10 A mindkét csoportban |
| CSA; C felhasználási csoport | Feszültség és áram: – |
Csatlakozás és vezetéktípusonkénti tartományok
| Csatlakozási pontok száma | 16 |
|---|---|
| Potenciálok száma | 16 |
| Pólusszám | 16 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Nyomógomb |
| Névleges keresztmetszet a megnevezésben | 1,5 mm² |
| Vezetékcsatlakoztatás iránya a NYÁK-hoz | 45° |
| Tömör vezeték | 0,2–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,2–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–1 mm² |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 0,25–1 mm² |
| Csupaszolási hossz | 8,5–9,5 mm / 0,33–0,37 inch |
Geometria, furatkép és beültetés
| Lábtávolság | 3,5 mm / 0,138 inch |
|---|---|
| Szélesség | 57,5 mm / 2,264 inch |
| Magasság | 16,7 mm / 0,657 inch |
| Magasság a felülettől | 13,1 mm / 0,516 inch |
| Mélység | 12 mm / 0,472 inch |
| Forraszláb keresztmetszeti mérete | 0,4 × 0,75 mm |
| Furatátmérő és tűrés | 1,1 mm; +0,1 mm |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | Lépcsőzetes, a sorkapocssáv teljes hosszában |
| Forraszlábak száma potenciálonként | 1 |

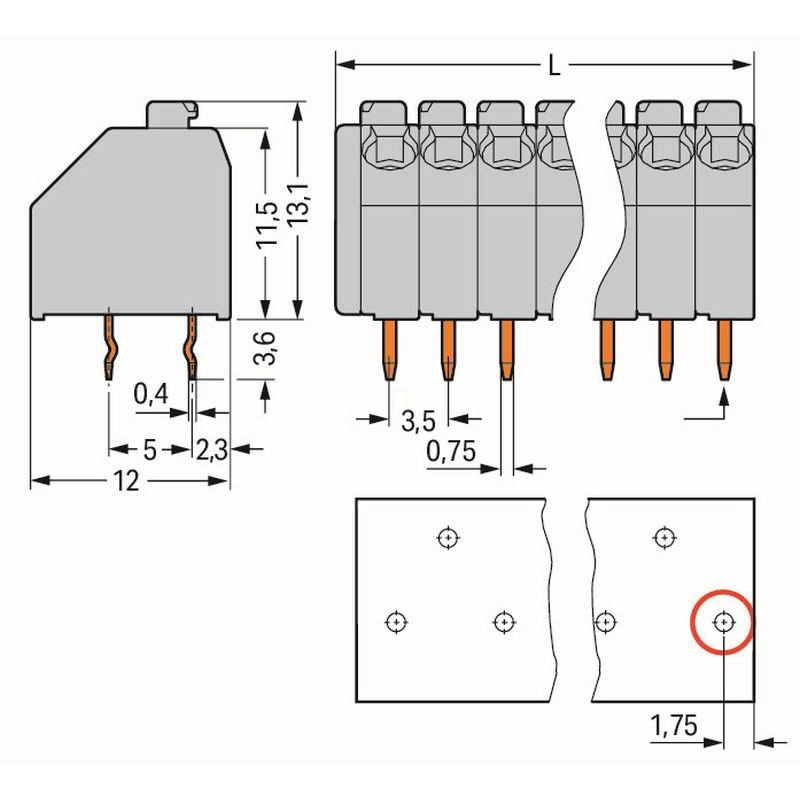

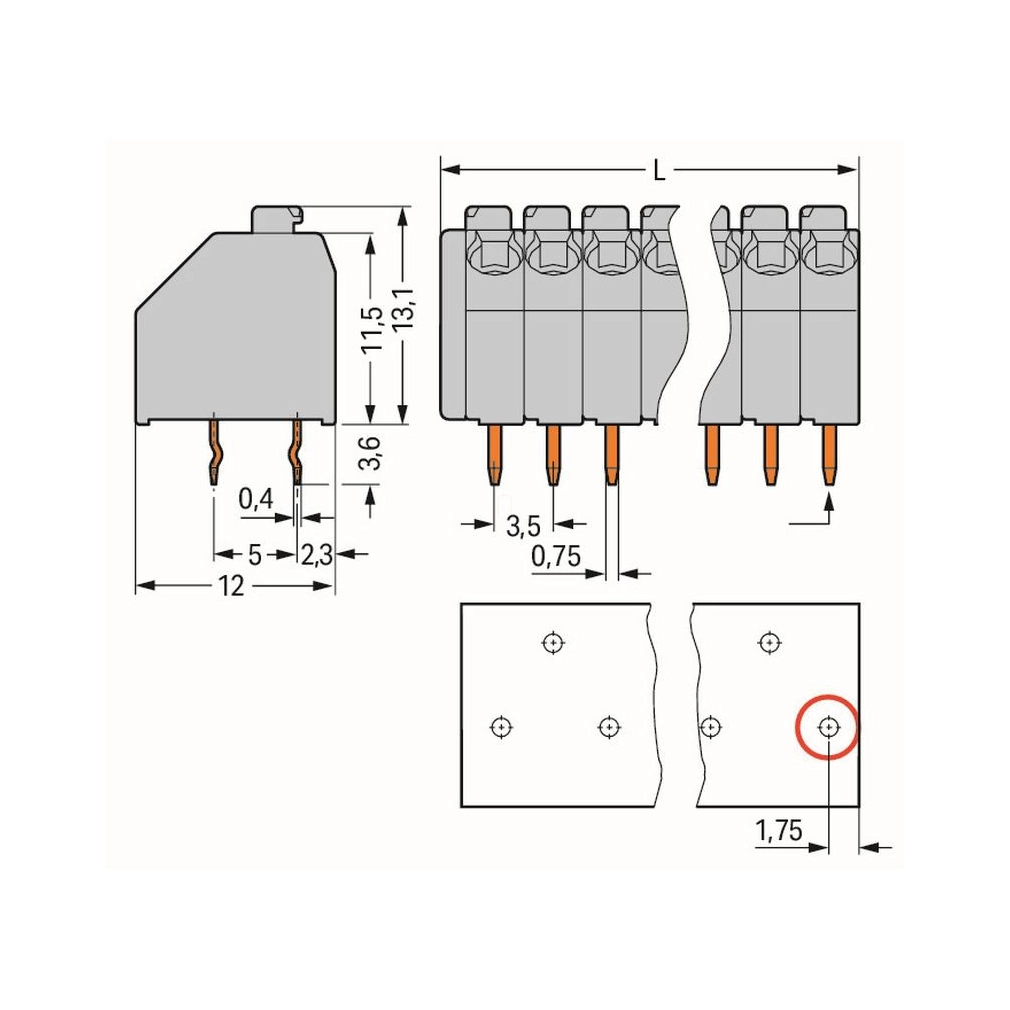

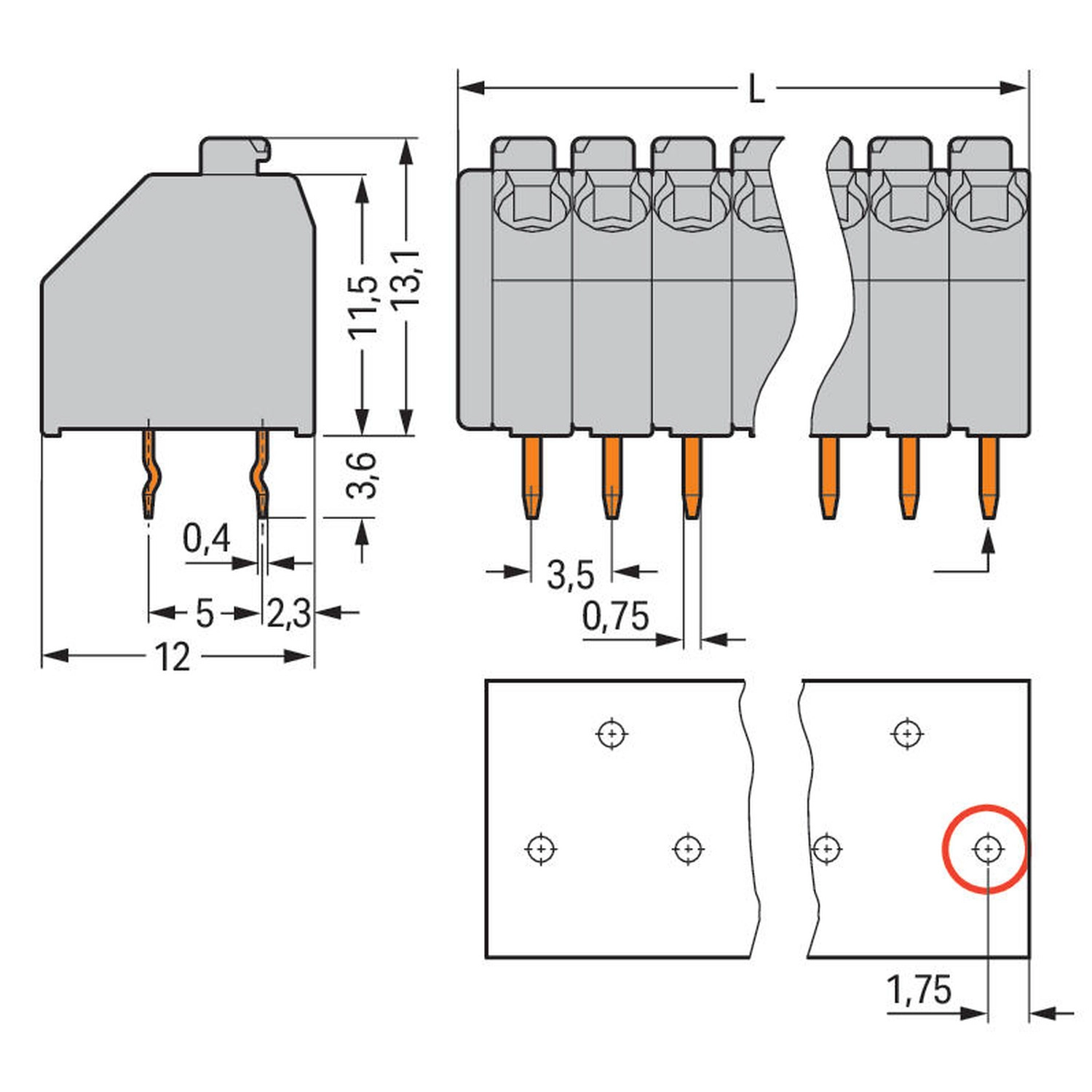

| Méretábra teljes szélességének képlete | L = pólusszám × 3,5 mm + 1,5 mm |
| Méretábra felső részmagassága | 11,5 mm |
| Méretábra elölnézeti tűmérete | 0,75 mm |
| Méretábra oldalnézeti tűmérete | 0,4 mm |
| Méretábra szélső furatának távolsága a szélétől | 1,75 mm |
| Méretábra oldalnézeti furatsor-távolsága | 5 mm |
| Méretábra oldalnézeti szélső távolsága | 2,3 mm |
| Első forraszláb jelölése | Jobb oldalon elöl; a furatkép piros köre jelöli. |
Anyagok és környezeti feltételek
| Szín | Szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Rögzítőrugó anyaga | Rézötvözet |
| Érintkező bevonata | Ón |
| Tűzterhelés | 0,149 MJ |
| Tömeg | 7,7 g |
| Határhőmérsékleti tartomány | −60 … +105 °C |

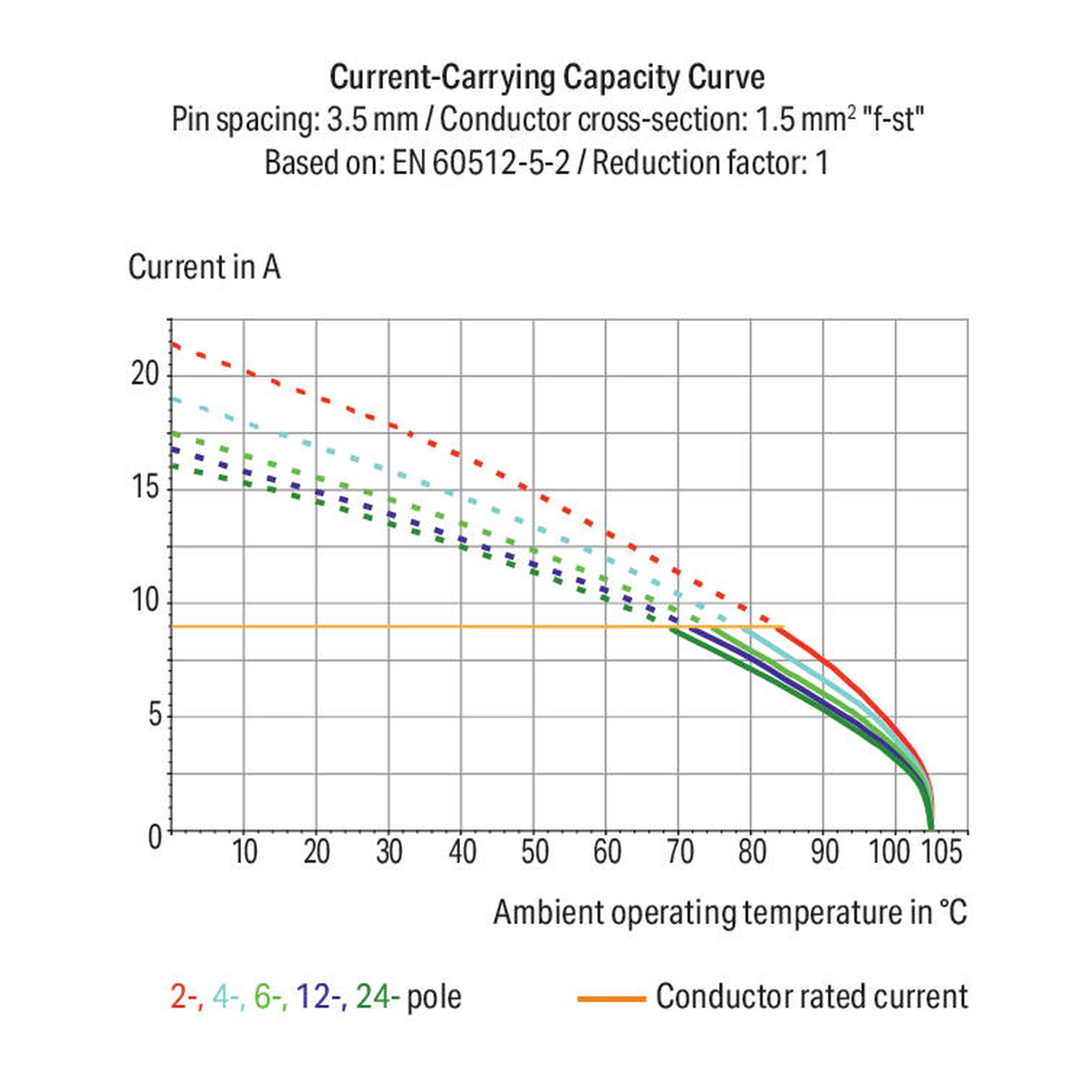

Terhelhetőségi görbe feltételei
| Terhelhetőségi görbe vizsgálati alapja | EN 60512-5-2 |
|---|---|
| Terhelhetőségi görbe lábtávolsága | 3,5 mm |
| Terhelhetőségi görbe vezetékfeltétele | 1,5 mm², „f-st” |
| Redukciós tényező | 1 |
| Terhelhetőségi görbék pólusszám-jelmagyarázata | 2, 4, 6, 12 és 24 pólusú családváltozatok |
| Terhelhetőségi ábra tengelyei | Áram A-ben; környezeti üzemi hőmérséklet °C-ban, 0–105 °C ábrázolt tartománnyal. |
| Terhelhetőségi görbe értelmezése | A terhelhetőség a környezeti hőmérséklet növekedésével csökken. A narancssárga vonal a vezeték névleges áramát jelöli; a sorkapocs szabványonkénti névleges áramadatai külön érvényesek. |
Biztonsági és forgalmazási feltételek
| Szerelési és biztonsági előírás | Tartsd be a gyártói szerelési és biztonsági utasításokat. |
|---|---|
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Változatok és családpéldák hatóköre
| Egyedi változatok lehetősége | Eltérő pólusszám, szín, vegyes színű csatlakozósáv, távtartóval ellátott kivitel és közvetlen jelölés külön változatként igényelhető. |
|---|---|
| 5 mm-es lábtávolságú családpélda | Az 5 mm-es 250-es változat külön kezelési példája helytakarékos huzalozást és 2 mm átmérőjű vizsgálódugóval történő érintéses ellenőrzést mutat. A jelen sorkapocs lábtávolsága 3,5 mm. |
Tanúsítványok és nyilatkozatok
| CCA; EN 60947 | DEKRA Certification B.V.; NTR NL-8036 |
|---|---|
| CCA; EN 60998 | DEKRA Certification B.V.; NTR NL-7705/1 |
| CSA | DEKRA Certification B.V.; C22.2; 1132097 |
| DEKRA | DEKRA Certification B.V.; EN 60947-7-4; 71-141963 |
| KEMA/KEUR; EN 60947 | DEKRA Certification B.V.; 2160584.18 |
| KEMA/KEUR; EN 60998 | DEKRA Certification B.V.; 71-124629 |
| UL 1059 | UL International Germany GmbH; E45172 |
| UL 1977 | Underwriters Laboratories Inc.; UL-US-L45171-12-61702002-3 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 24-0095975-PDA |
| BV | Bureau Veritas S.A.; IEC 60998; 11915/E0 BV |
| DNV | DNV GL SE; TAE000016Z |
| PRS | Polski Rejestr Statków; TE/1095/880590/23 |
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli rész; forrasztható vizsgálócsatlakozás legfeljebb 0,5 mm² vezetékhez |
|---|---|
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
Kezelési műveletek
| Tömör vezeték csatlakoztatása | A 0,2–1,5 mm² / 24–16 AWG tartományba eső, 8,5–9,5 mm hosszan csupaszolt tömör vezetéket push-in módszerrel helyezd be. |
|---|---|
| Finom elemi szálas vezeték csatlakoztatása | A finom elemi szálas vezetéket nyomógombos működtetéssel helyezd be; az általános tartomány 0,2–1,5 mm² / 24–16 AWG. Szigetelt vagy szigeteletlen érvéghüvelynél a külön 0,25–1 mm² tartomány érvényes. |
| Vezeték bevezetési iránya | A vezetéket a NYÁK-hoz képest 45°-os irányban vezesd be. |
| Jelölés | Öntapadós jelölőszalag vagy közvetlen gyári jelölés használható. |
| Beépítési technológia | THT, furatszerelt forrasztás; a sorkapocs nyomógombos működtetésű. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány pólusú és mekkora a lábtávolsága?
16 pólusú; a lábtávolság 3,5 mm.
Mekkora a csupaszolási hossz?
8,5–9,5 mm.
Milyen vezeték csatlakoztatható?
Tömör és finom elemi szálas vezeték 0,2–1,5 mm²; szigetelt vagy szigeteletlen érvéghüvelyes finom elemi szálas vezeték 0,25–1 mm² tartományban.
Milyen a forraszlábak elrendezése?
Lépcsőzetes.
