Wago 250-104 NYÁK-sorkapocs, nyomógombos, 1,5 mm², 3,5 mm lábtávolság, 4 pólusú, Push-in CAGE CLAMP®, 45°-os vezetőbevezetés, THT, szürke
RRP:770 Ft/db
762 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
664 Ft/db
nettó 523 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

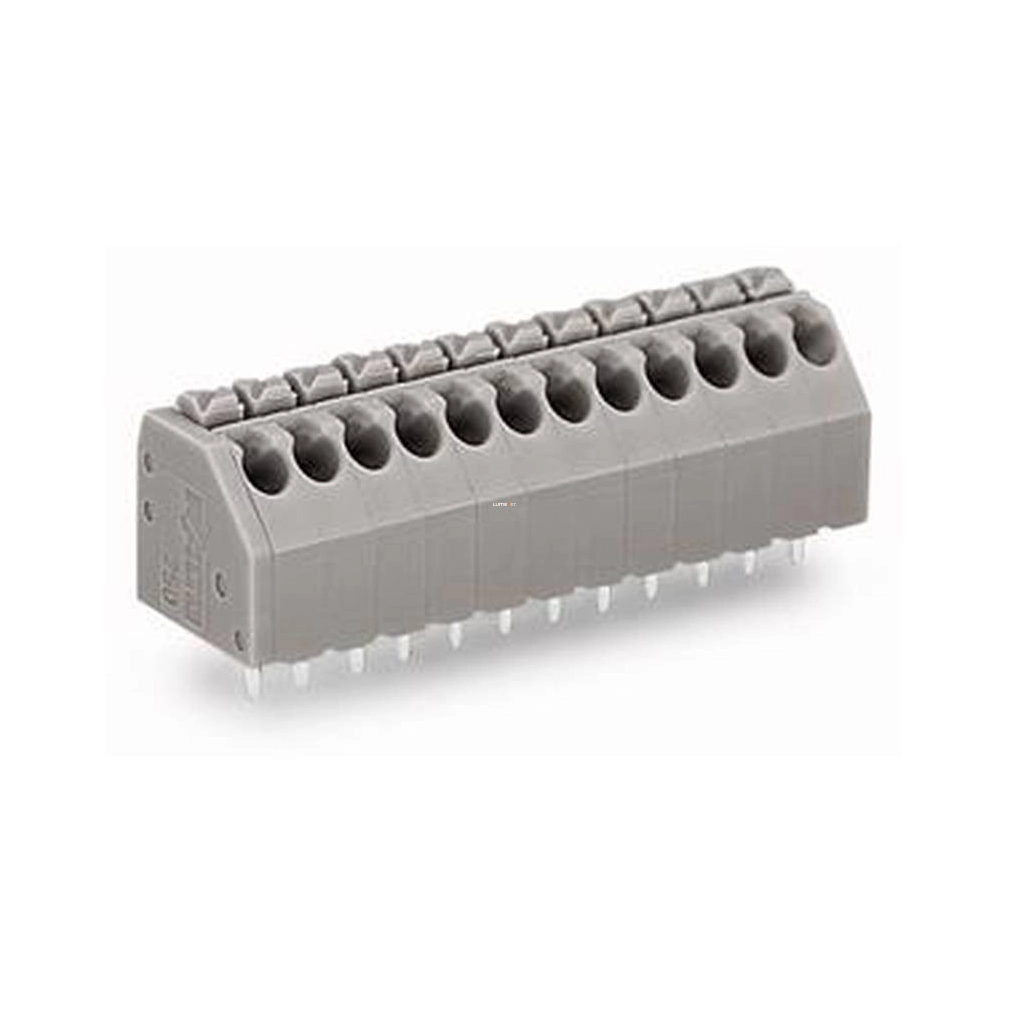

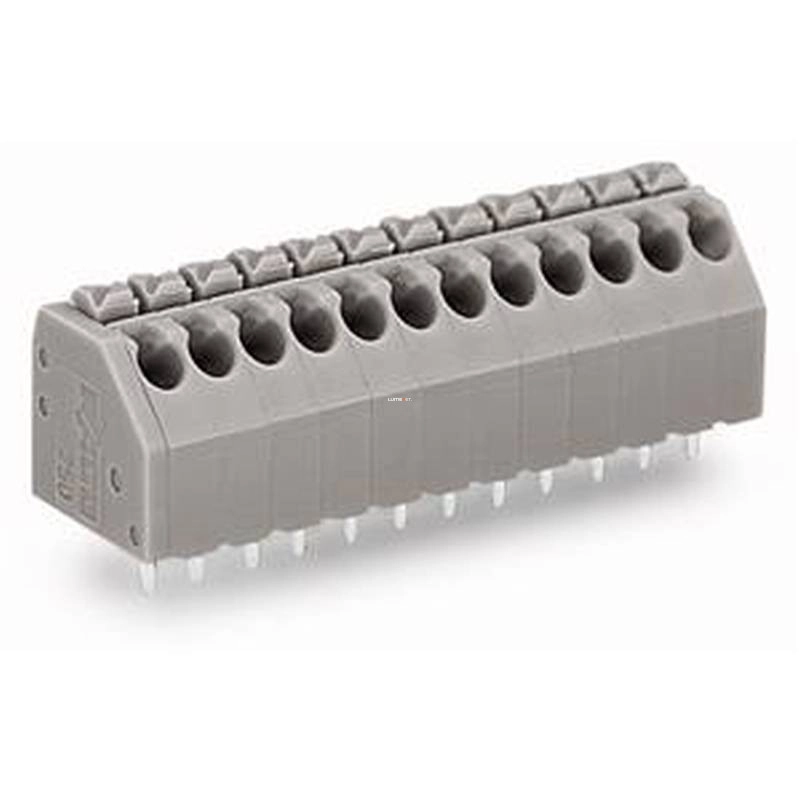

NYÁK-sorkapocs, 250-es sorozat. A Wago 250-104 NYÁK-sorkapocs gyors és biztonságos vezetékcsatlakoztatást tesz lehetővé. Univerzális csatlakozó, amely szinte bárhol használható, például dugaszolható NYÁK-csatlakozóként, készülékfalon átvezetett apacsatlakozóként, sínre szerelhető sorkapcsok csatlakozójaként vagy különböző rögzítési módokhoz használható, szabadon elhelyezhető csatlakozóként. A vezetők csatlakoztatásakor 8,5–9,5 mm csupaszolási hossz szükséges. A termék egyféle vezetőcsatlakozással és Push-in CAGE CLAMP® technológiával rendelkezik; a műszaki adatlap szerint 4 vezetőszorítóhelye van. A Push-in CAGE CLAMP® minden vezetőtípus univerzális csatlakoztatására alkalmas. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Ezt a dugaszolható kialakítás teszi lehetővé. Méretei 15,5 × 16,7 × 12 mm, szélesség × magasság × mélység sorrendben. A vezetőtípustól függően 0,2–1,5 mm² vezető-keresztmetszet csatlakoztatható. Megfelelő csatlakoztatás minden vezetőtípushoz a Push-in CAGE CLAMP® technológiának köszönhetően. Ónozott érintkezőfelületek. Nyomógombos működtetés. A NYÁK-sorkapocs furatszerelt, THT-forrasztással szerelhető. A vezető a nyomtatott áramköri laphoz képest 45°-os szögben csatlakoztatható. Pólusszám: 4. Megfelelő megoldás minden vezetékezési feladathoz. Lábtávolság: 3,5 mm. Tartósan biztonságos csatlakozások. Nyomógombos működtetés.

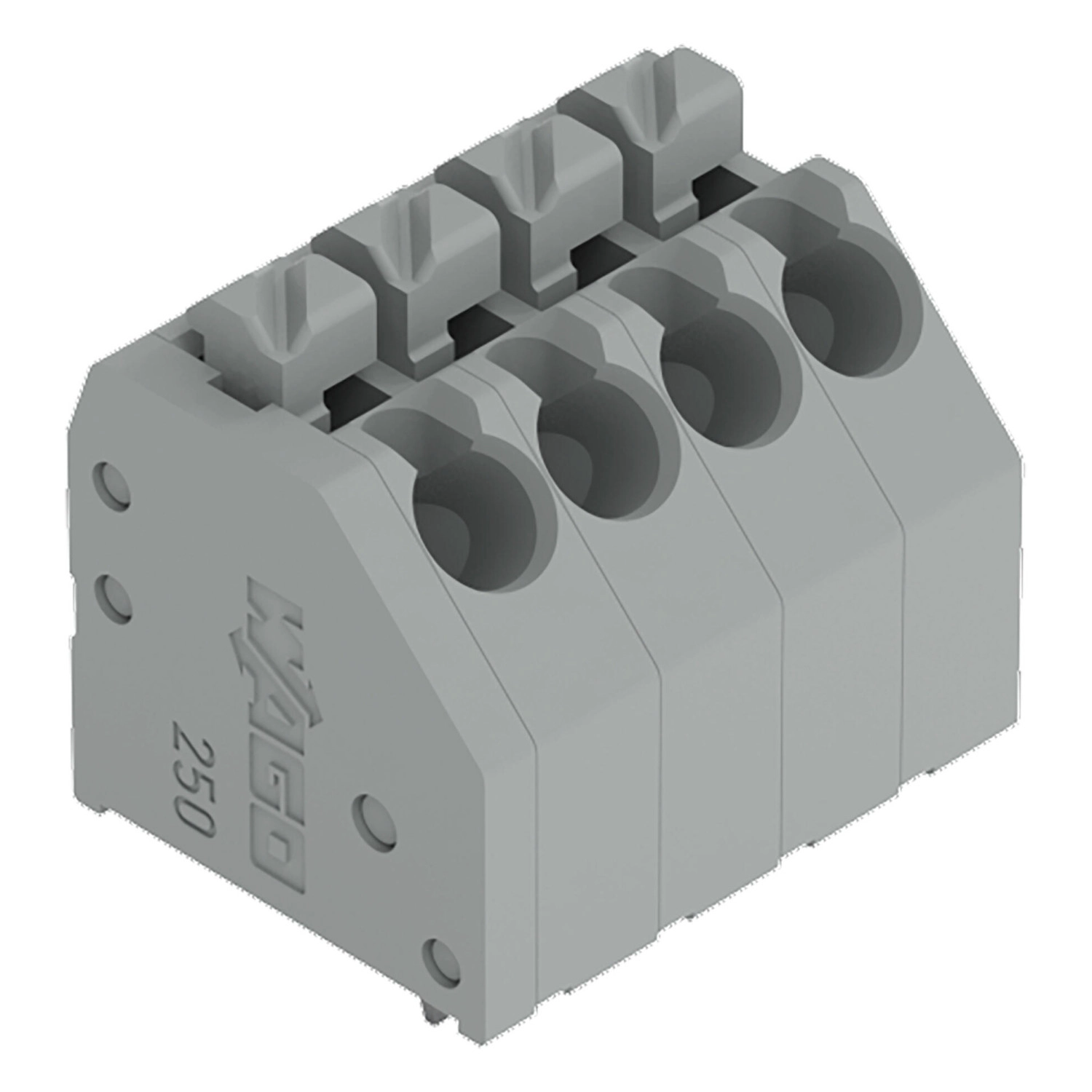

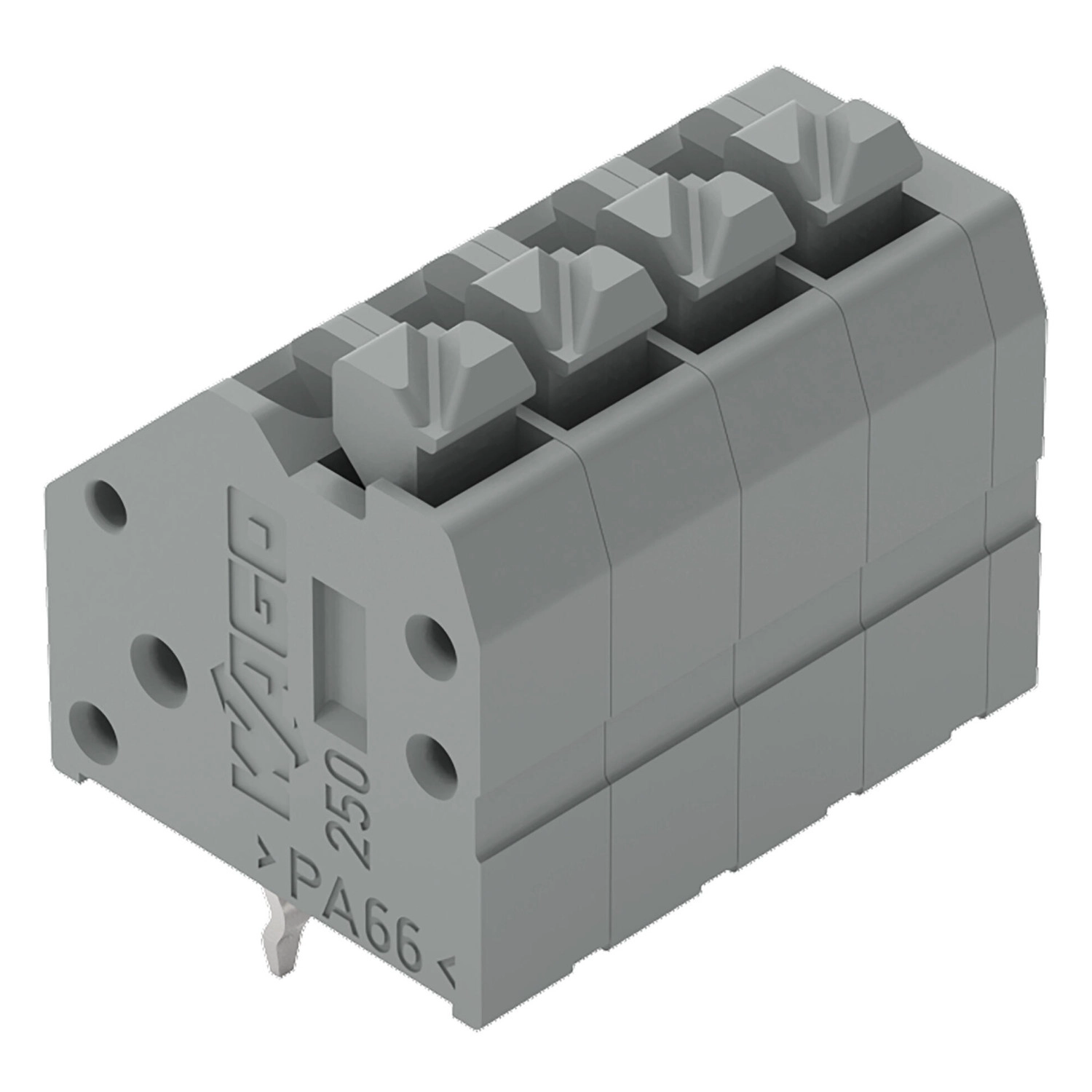

A Wago 250-104 szürke, 4 pólusú NYÁK-sorkapocs nyomógombos Push-in CAGE CLAMP csatlakozással készül. Névleges keresztmetszete 1,5 mm², lábtávolsága 3,5 mm / 0,138 inch. THT forraszlábakkal és a NYÁK-hoz képest 45°-os vezetékbevezetéssel kialakított kivitel.
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 160 V; 2,5 kV; 8 A |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 8 A |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 8 A |
| UL1059, B és D felhasználási csoport | 300 V; 5 A |
| UL1059, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| CSA, B és D felhasználási csoport | 300 V; 10 A |
| CSA, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
Csatlakozás és vezetékek
| Összes potenciál száma | 4 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Nyomógomb |
| Tömör vezeték | 0,2 … 1,5 mm² / 24 … 16 AWG |
| Finom elemi szálas vezeték | 0,2 … 1,5 mm² / 24 … 16 AWG |
| Csupaszolási hossz | 8,5 … 9,5 mm / 0,33 … 0,37 inch |
| Pólusszám | 4 |
| Névleges keresztmetszet a megnevezésben | 1,5 mm² |
| Csatlakozási típusok száma | 1 |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1 mm² |
| Vezeték iránya a NYÁK-hoz képest | 45° |
Méretek, anyag és környezet
| Szélesség | 15,5 mm / 0,61 inch |
|---|---|
| Magasság | 16,7 mm / 0,657 inch |
| Magasság a felülettől | 13,1 mm / 0,516 inch |
| Mélység | 12 mm / 0,472 inch |
| Lábtávolság | 3,5 mm / 0,138 inch |
| Forraszláb méretek | 0,4 x 0,75 mm |
| Forraszlábak száma potenciálonként | 1 |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,041 MJ |
| Tömeg | 2 g |
| Határhőmérsékleti tartomány | -60 … +105 °C |
| Furat átmérője és tűrése | 1,1 mm; +0,1 mm |

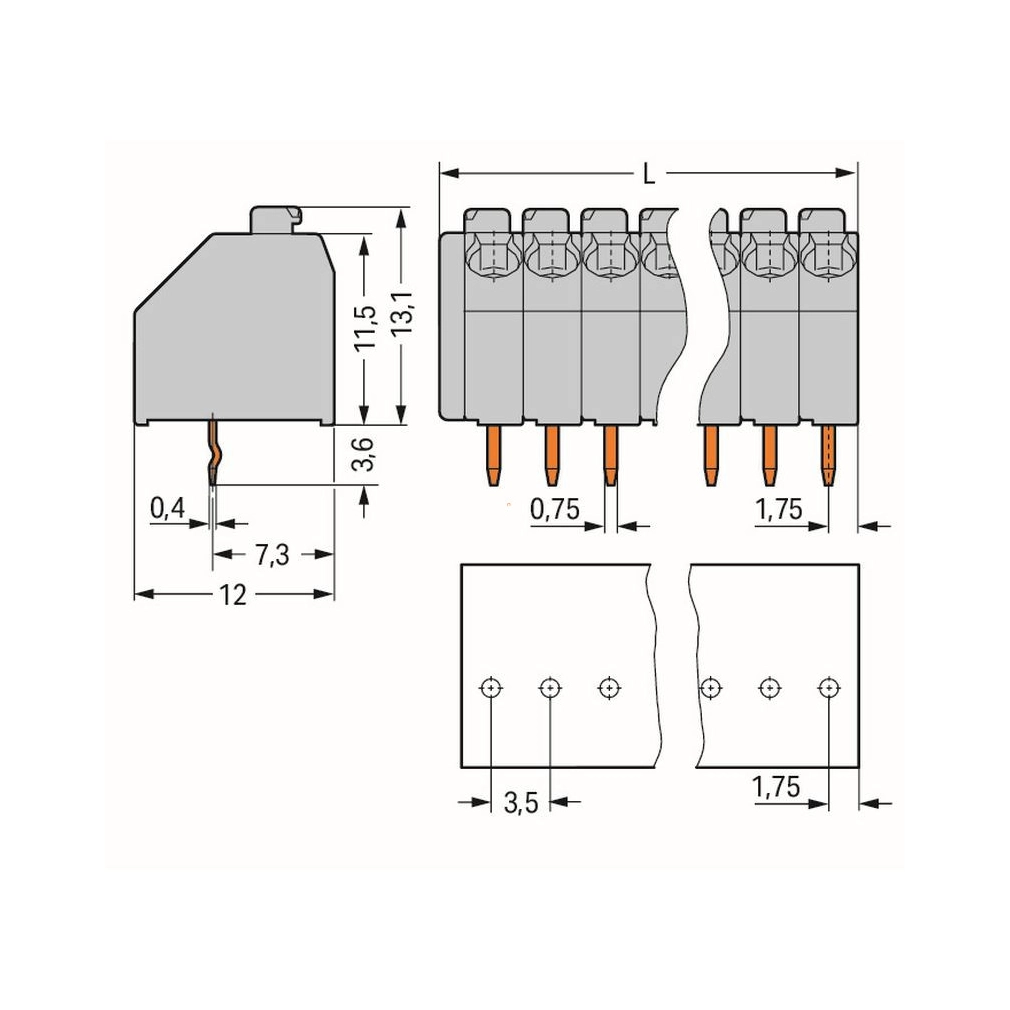

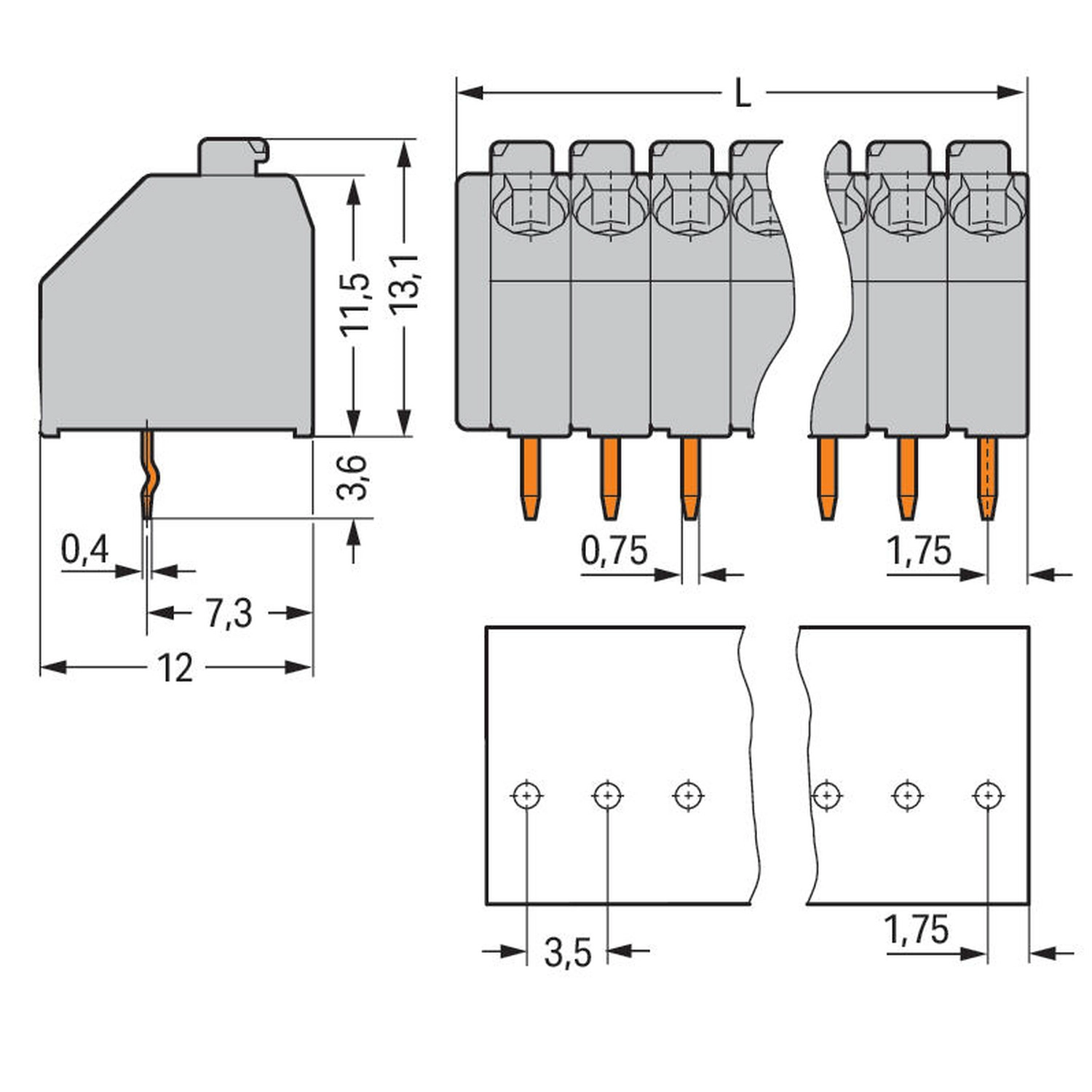

| Méretábra részméretei | 11,5 mm; 13,1 mm; 7,3 mm; 1,75 mm; 0,4 × 0,75 mm; 3,5 mm raszter. |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | A sorkapocssáv teljes hosszában egy vonalban. |
| Méretábra hosszúságképlete | L = (pólusszám × lábtávolság) + 1,5 mm. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, EN60947 | NTR NL-8036 |
|---|---|
| CCA – DEKRA, EN60998 | NTR NL-7705/1 |
| CSA – DEKRA, C22.2 | 1132097 |
| DEKRA, EN60947-7-4 | 71-141963 |
| KEMA/KEUR – DEKRA, EN60947 | 2160584.18 |
| KEMA/KEUR – DEKRA, EN60998 | 71-124629 |
| UR – UL International Germany, UL1059 | E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS – hajózás | 24-0095975-PDA |
| DNV – hajózás | TAE000016Z |
| BV – Bureau Veritas, IEC60998 | 11915/E0 BV |
| PRS – hajózás | TE/1095/880590/23 |
Kezelés és alkalmazási feltételek
| Biztonsági feltétel | A szerelési és biztonsági utasításokat be kell tartani. |
|---|---|
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható! |
| Tömör vezeték bekötése | A csupaszolt tömör vezetéket push-in csatlakoztatással helyezd be. |
| Finom elemi szálas vezeték bekötése | A nyomógombot működtetve helyezd be a csupaszolt finom elemi szálas vezetéket. |
| Jelölés | Öntapadó jelölőszalaggal vagy közvetlen gyári feliratozással. Egyedi igénylésre vegyes színű változatok is elérhetők. |
Szükséges kiegészítők
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5 mm²-ig |
|---|---|
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

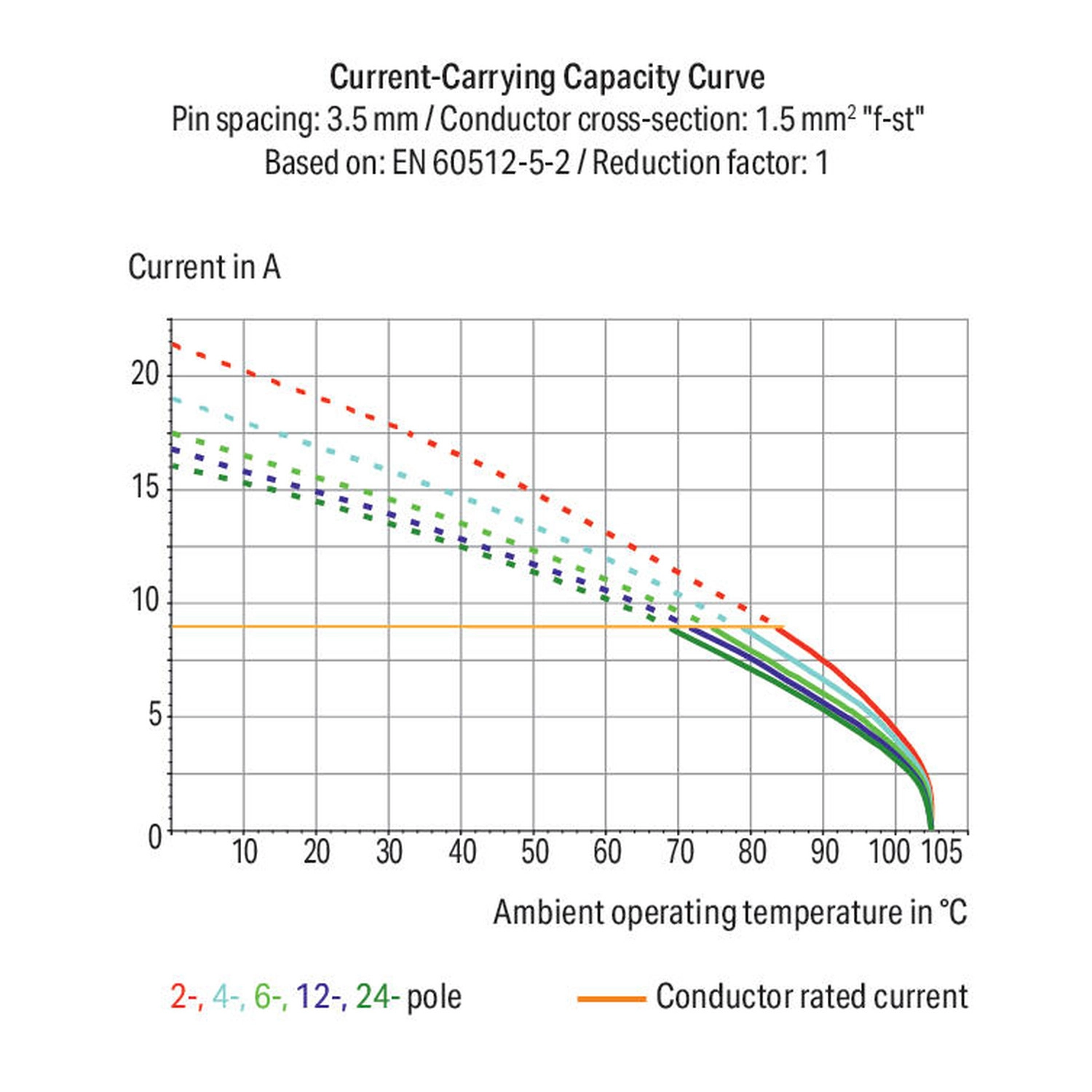

Terhelhetőségi diagram
| Terhelhetőségi diagram feltétele | 3,5 mm; 1,5 mm² f-st vezetékjelölés; EN60512-5-2; csökkentési tényező: 1. |
|---|---|
| A diagram pólusszámai | 2, 4, 6, 12 és 24 pólus. |
| Diagram tengelyei | Környezeti hőmérséklet: 0–105 °C; a számozott áramjelölések: 0, 5, 10, 15 és 20 A. |
| Diagram hatóköre | A feltüntetett vezetékfajta, lábtávolság és pólusszám feltételeivel. A diagram nem módosítja az egyes vezetékfajtákhoz külön megadott áramkorlátokat. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen a működtetése?
Nyomógombos Push-in CAGE CLAMP.
Mekkora a szélessége?
15,5 mm / 0,61 inch
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
250-104
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
2 g/db
Cikkszám
4044918647151
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 250-104 NYÁK-sorkapocs, nyomógombos, 1,5 mm², 3,5 mm lábtávolság, 4 pólusú, Push-in CAGE CLAMP®, 45°-os vezetőbevezetés, THT, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 250-104 |
| GTIN / EAN | 4044918647151 |
| Terméktípus | Nyomógombos NYÁK-sorkapocs |
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 160 V; 2,5 kV; 8 A |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 8 A |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 8 A |
| UL1059, B és D felhasználási csoport | 300 V; 5 A |
| UL1059, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| CSA, B és D felhasználási csoport | 300 V; 10 A |
| CSA, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
Csatlakozás és vezetékek
| Összes potenciál száma | 4 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Nyomógomb |
| Tömör vezeték | 0,2 … 1,5 mm² / 24 … 16 AWG |
| Finom elemi szálas vezeték | 0,2 … 1,5 mm² / 24 … 16 AWG |
| Csupaszolási hossz | 8,5 … 9,5 mm / 0,33 … 0,37 inch |
| Pólusszám | 4 |
| Névleges keresztmetszet a megnevezésben | 1,5 mm² |
| Csatlakozási típusok száma | 1 |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1 mm² |
| Vezeték iránya a NYÁK-hoz képest | 45° |
Méretek, anyag és környezet
| Szélesség | 15,5 mm / 0,61 inch |
|---|---|
| Magasság | 16,7 mm / 0,657 inch |
| Magasság a felülettől | 13,1 mm / 0,516 inch |
| Mélység | 12 mm / 0,472 inch |
| Lábtávolság | 3,5 mm / 0,138 inch |
| Forraszláb méretek | 0,4 x 0,75 mm |
| Forraszlábak száma potenciálonként | 1 |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,041 MJ |
| Tömeg | 2 g |
| Határhőmérsékleti tartomány | -60 … +105 °C |
| Furat átmérője és tűrése | 1,1 mm; +0,1 mm |
| Méretábra részméretei | 11,5 mm; 13,1 mm; 7,3 mm; 1,75 mm; 0,4 × 0,75 mm; 3,5 mm raszter. |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | A sorkapocssáv teljes hosszában egy vonalban. |
| Méretábra hosszúságképlete | L = (pólusszám × lábtávolság) + 1,5 mm. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, EN60947 | NTR NL-8036 |
|---|---|
| CCA – DEKRA, EN60998 | NTR NL-7705/1 |
| CSA – DEKRA, C22.2 | 1132097 |
| DEKRA, EN60947-7-4 | 71-141963 |
| KEMA/KEUR – DEKRA, EN60947 | 2160584.18 |
| KEMA/KEUR – DEKRA, EN60998 | 71-124629 |
| UR – UL International Germany, UL1059 | E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS – hajózás | 24-0095975-PDA |
| DNV – hajózás | TAE000016Z |
| BV – Bureau Veritas, IEC60998 | 11915/E0 BV |
| PRS – hajózás | TE/1095/880590/23 |
Kezelés és alkalmazási feltételek
| Biztonsági feltétel | A szerelési és biztonsági utasításokat be kell tartani. |
|---|---|
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható! |
| Tömör vezeték bekötése | A csupaszolt tömör vezetéket push-in csatlakoztatással helyezd be. |
| Finom elemi szálas vezeték bekötése | A nyomógombot működtetve helyezd be a csupaszolt finom elemi szálas vezetéket. |
| Jelölés | Öntapadó jelölőszalaggal vagy közvetlen gyári feliratozással. Egyedi igénylésre vegyes színű változatok is elérhetők. |
Szükséges kiegészítők
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5 mm²-ig |
|---|---|
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 4 (NYÁK-csatlakozók) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-04-01 |
| eCl@ss 9.0 | 27-44-04-01 |
| ETIM 9.0 | EC002643 |
| ETIM 10.0 | EC002643 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Terhelhetőségi diagram
| Terhelhetőségi diagram feltétele | 3,5 mm; 1,5 mm² f-st vezetékjelölés; EN60512-5-2; csökkentési tényező: 1. |
|---|---|
| A diagram pólusszámai | 2, 4, 6, 12 és 24 pólus. |
| Diagram tengelyei | Környezeti hőmérséklet: 0–105 °C; a számozott áramjelölések: 0, 5, 10, 15 és 20 A. |
| Diagram hatóköre | A feltüntetett vezetékfajta, lábtávolság és pólusszám feltételeivel. A diagram nem módosítja az egyes vezetékfajtákhoz külön megadott áramkorlátokat. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 250-104 NYÁK-sorkapocs, nyomógombos, 1,5 mm², 3,5 mm lábtávolság, 4 pólusú, Push-in CAGE CLAMP®, 45°-os vezetőbevezetés, THT, szürke használati útmutató
Vezeték és előkészítés
| Összes potenciál száma | 4 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Nyomógomb |
| Tömör vezeték | 0,2 … 1,5 mm² / 24 … 16 AWG |
| Finom elemi szálas vezeték | 0,2 … 1,5 mm² / 24 … 16 AWG |
| Csupaszolási hossz | 8,5 … 9,5 mm / 0,33 … 0,37 inch |
| Pólusszám | 4 |
| Névleges keresztmetszet a megnevezésben | 1,5 mm² |
| Csatlakozási típusok száma | 1 |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1 mm² |
| Vezeték iránya a NYÁK-hoz képest | 45° |
A vezetéket 8,5–9,5 mm hosszan csupaszold.
Kezelés és feltételek
| Biztonsági feltétel | A szerelési és biztonsági utasításokat be kell tartani. |
|---|---|
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható! |
| Tömör vezeték bekötése | A csupaszolt tömör vezetéket push-in csatlakoztatással helyezd be. |
| Finom elemi szálas vezeték bekötése | A nyomógombot működtetve helyezd be a csupaszolt finom elemi szálas vezetéket. |
| Jelölés | Öntapadó jelölőszalaggal vagy közvetlen gyári feliratozással. Egyedi igénylésre vegyes színű változatok is elérhetők. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
