Wago 249-105 csoportjelölő-tartó, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

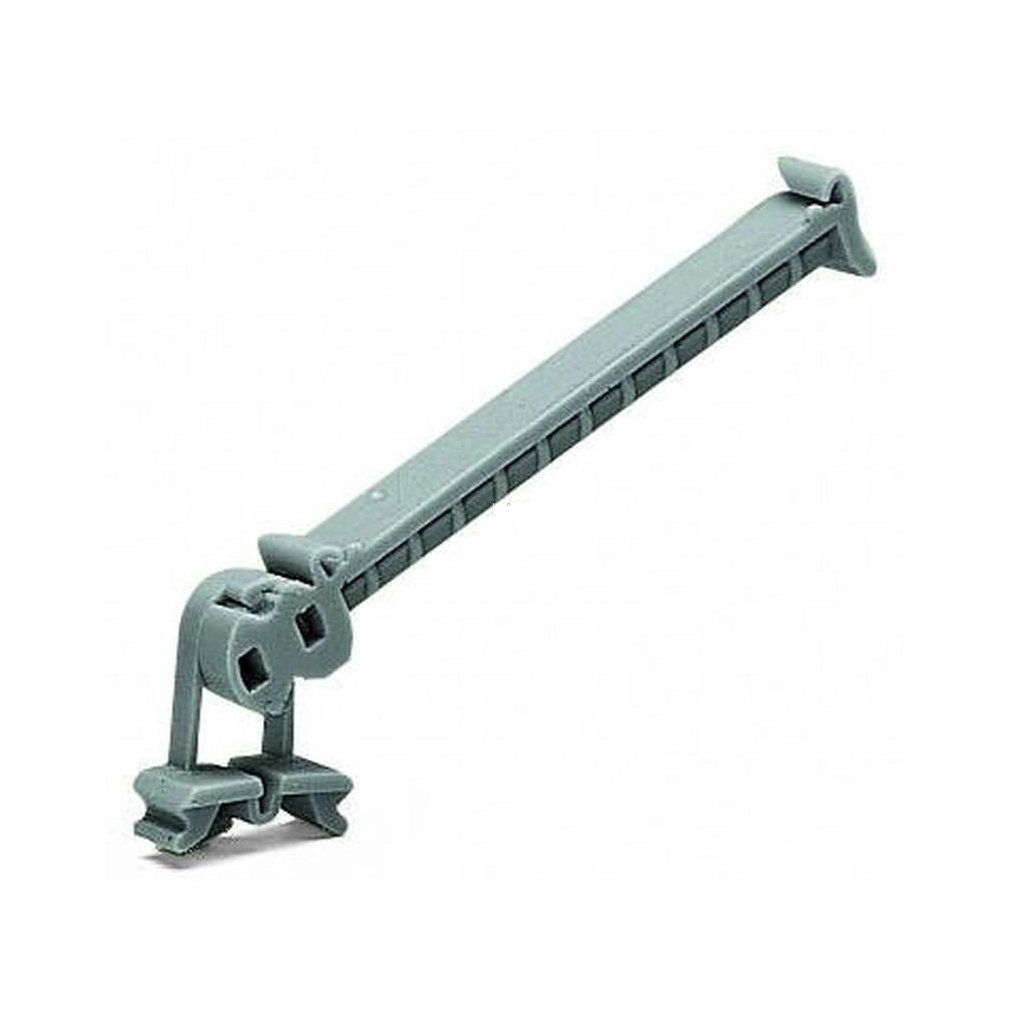

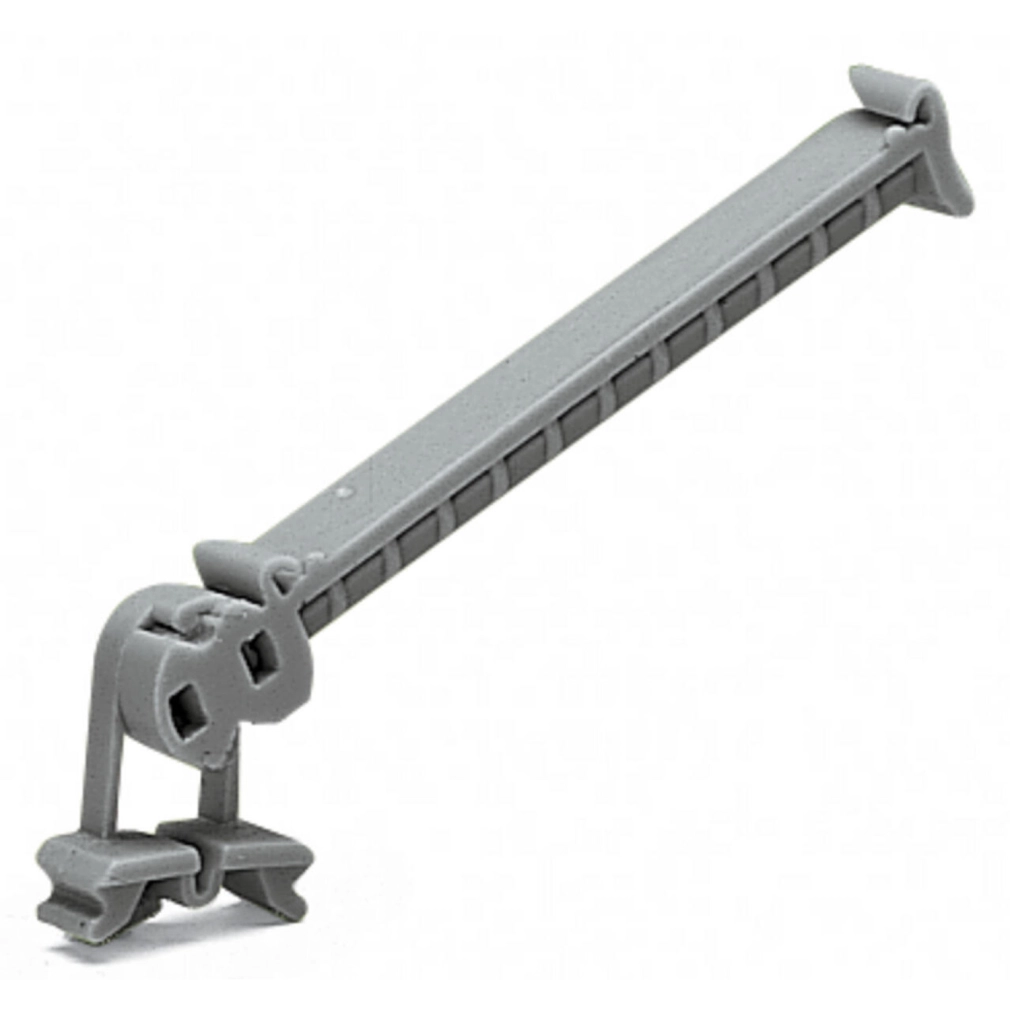

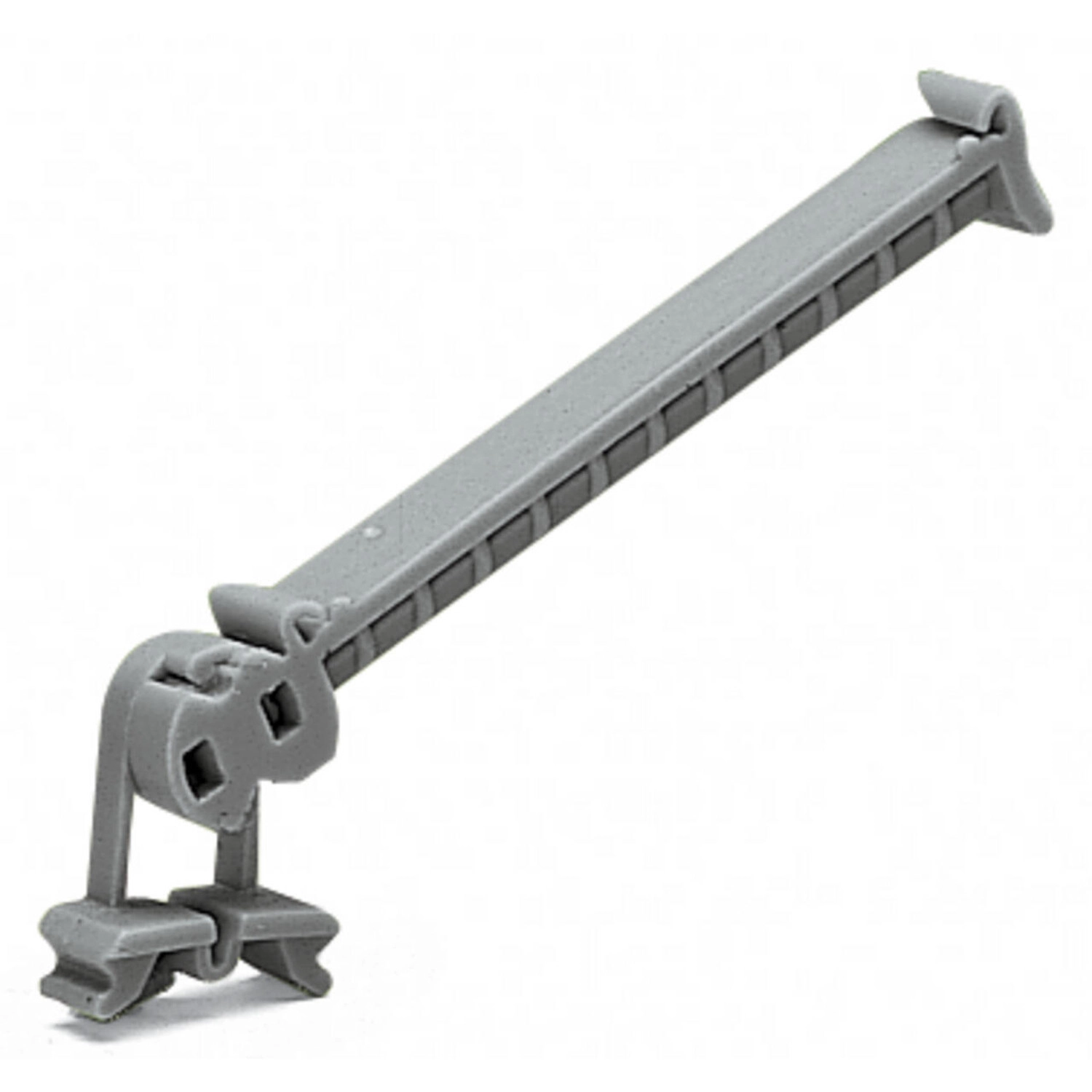

A Wago 249-105 szürke, kifordítható csoportjelölő-tartó sínre szerelhető sorkapcsok csoportos jelöléséhez. Hét stabil helyzetbe fordítható, így a jelölés nézeti iránya a szerelési elrendezéshez igazítható.
Alkalmazás és jelölési szintek
Az elfordítható tartó sínre szerelhető sorkapcsok csoportos jelölésére használható. Az 5 mm (0,197 inch) vagy annál nagyobb sínre szerelhető sorkapcsok többprofilos jelölőnyílásaiba, illetve a gyártó által bemutatott távtartó készülékházakba illeszkedik. Hét különböző stabil pozícióba fordítható. Az a szint 4 × 34 mm-es jelölőhöz, a b szint 12 WCB-Combi jelölőhöz használható.
Szükséges jelölési kiegészítők
209-183 – Fehér jelölőkártya
209-184 – Átlátszó védőlap
Anyag és környezeti feltételek
Poliamid (PA66) szigetelőanyagú, UL94 V0 gyúlékonysági osztályú kivitel. Tömege 0,7 g, tűzterhelése 0,018 MJ. Tárolási hőmérséklete −40 … +60 °C, működési hőmérséklete −60 … +105 °C, relatív páratartalma 20–95 %.
Műszaki adatok
| Kivitel | Kifordítható csoportjelölő-tartó |
|---|---|
| Stabil pozíciók száma | 7 |
| Alkalmazás | Az elfordítható tartó sínre szerelhető sorkapcsok csoportos jelölésére használható. Az 5 mm (0,197 inch) vagy annál nagyobb sínre szerelhető sorkapcsok többprofilos jelölőnyílásaiba, illetve a gyártó által bemutatott távtartó készülékházakba illeszkedik. Hét különböző stabil pozícióba fordítható. Az a szint 4 × 34 mm-es jelölőhöz, a b szint 12 WCB-Combi jelölőhöz használható. |
| Szín | Szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tömeg | 0,7 g |
| Tűzterhelés | 0,018 MJ |
| Tárolási hőmérséklet | −40 … +60 °C |
| Működési hőmérséklet | −60 … +105 °C |
| Relatív páratartalom | 20–95 % |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány stabil pozíciója van?
Hét.
Milyen jelölőt fogad az a szint?
4 × 34 mm-es jelölőt.
Milyen jelölőt fogad a b szint?
12 WCB-Combi jelölőt.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 249-105 csoportjelölő-tartó, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 249-105 |
| GTIN / EAN | 4017332315371 |
| Terméktípus | Kifordítható csoportjelölő-tartó |
Műszaki és alkalmazási adatok
| Kivitel | Kifordítható csoportjelölő-tartó |
|---|---|
| Stabil pozíciók száma | 7 |
| Alkalmazás | Az elfordítható tartó sínre szerelhető sorkapcsok csoportos jelölésére használható. Az 5 mm (0,197 inch) vagy annál nagyobb sínre szerelhető sorkapcsok többprofilos jelölőnyílásaiba, illetve a gyártó által bemutatott távtartó készülékházakba illeszkedik. Hét különböző stabil pozícióba fordítható. Az a szint 4 × 34 mm-es jelölőhöz, a b szint 12 WCB-Combi jelölőhöz használható. |
| Szín | Szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tömeg | 0,7 g |
| Tűzterhelés | 0,018 MJ |
| Tárolási hőmérséklet | −40 … +60 °C |
| Működési hőmérséklet | −60 … +105 °C |
| Relatív páratartalom | 20–95 % |

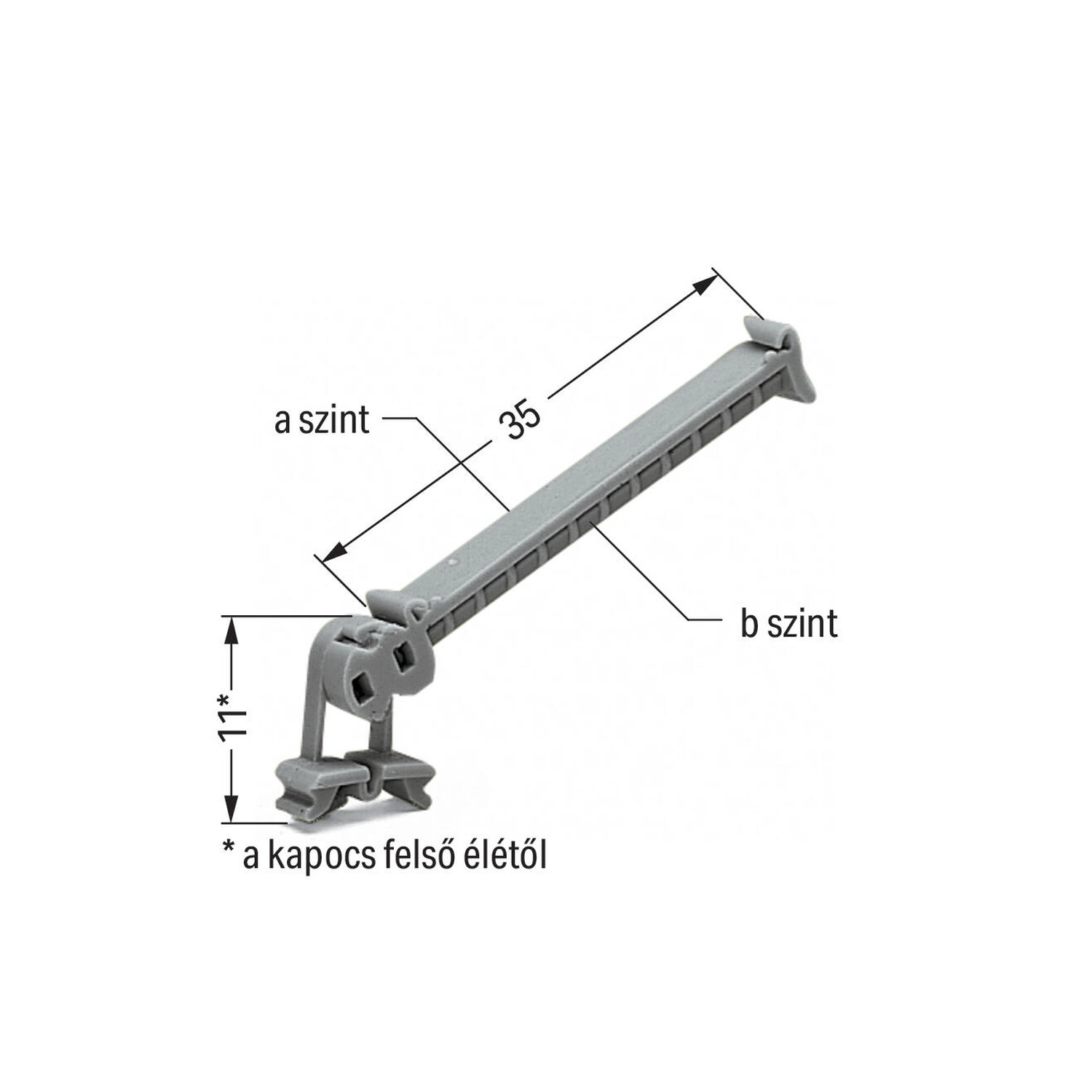

Rajzi méretek
| Rajzon jelölt tartórész hossza | 35 mm |
|---|---|
| Magasság a kapocs felső élétől, rajz szerint | 11 mm |
Gyártó által szükségesként megadott kiegészítők
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121702 |
|---|---|
| eCl@ss 10.0 | 27-14-40-75 |
| eCl@ss 9.0 | 27-14-40-75 |
| ETIM 9.0 | EC002248 |
| ETIM 10.0 | EC002248 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 249-105 csoportjelölő-tartó, szürke használati útmutató
Alkalmazás és beállítás
Az elfordítható tartó sínre szerelhető sorkapcsok csoportos jelölésére használható. Az 5 mm (0,197 inch) vagy annál nagyobb sínre szerelhető sorkapcsok többprofilos jelölőnyílásaiba, illetve a gyártó által bemutatott távtartó készülékházakba illeszkedik. Hét különböző stabil pozícióba fordítható. Az a szint 4 × 34 mm-es jelölőhöz, a b szint 12 WCB-Combi jelölőhöz használható.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
