Wago 236-747 egymásra rakható NyÁK-sorkapocs, 2,5 mm², 5/5,08 mm lábtávolság, 1 pólusú, CAGE CLAMP®, közösítési lehetőség, világoszöld
RRP:156 Ft/db
122 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
113 Ft/db
nettó 89 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

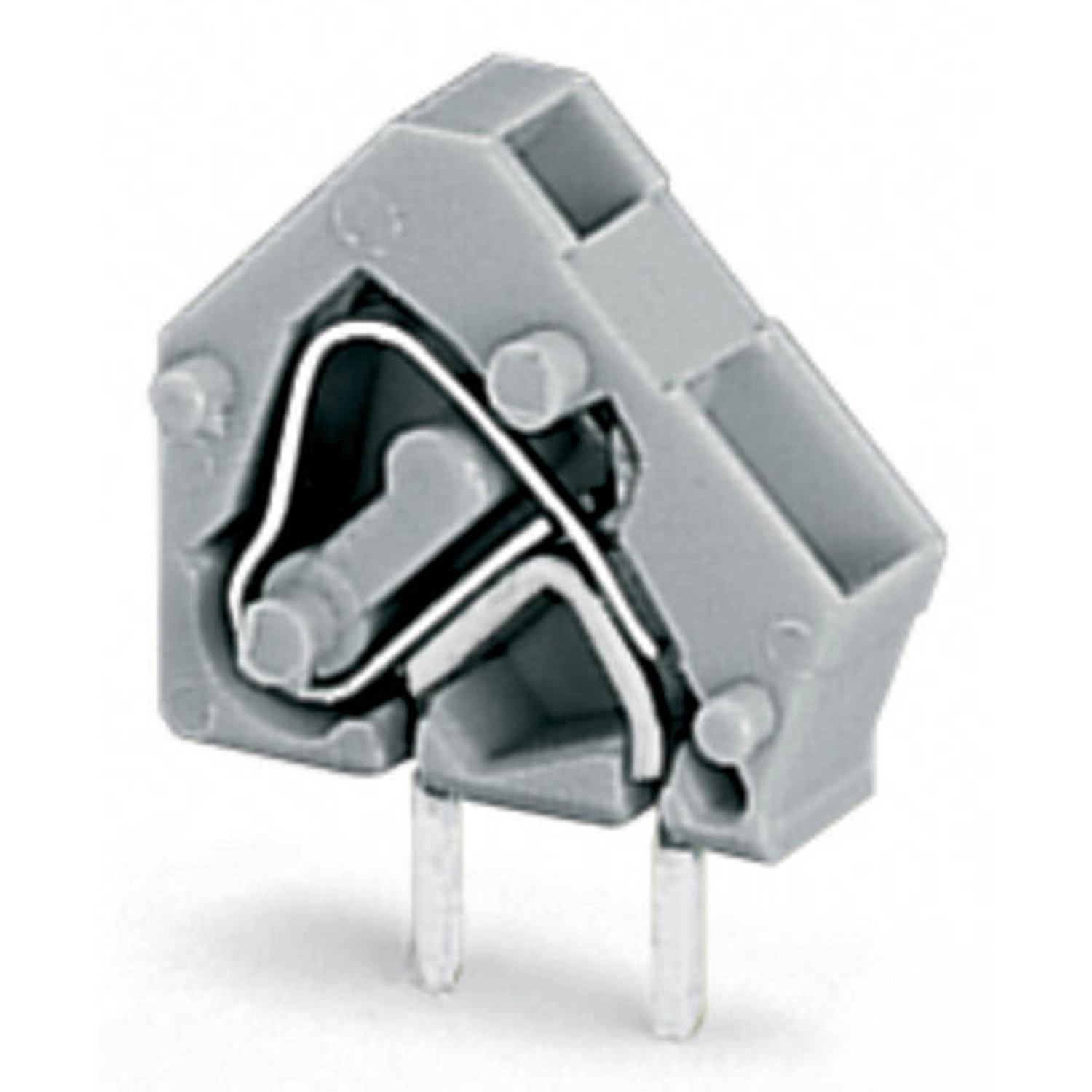

236 sorozatú NyÁK-sorkapocs, kezelőszerszámos működtetéssel. A 236-747 cikkszámú NyÁK-sorkapocs egyszerűsíti, gyorssá és könnyűvé teszi a vezetők csatlakoztatását. Ezek a NyÁK-sorkapcsok bevált biztonságot kínálnak, és a készülékek tervezésekor sokféle alkalmazáshoz használhatók. A vezetők csatlakoztatásakor 5 és 6 mm közötti csupaszítási hosszt kell biztosítani. A termék egy vezetőcsatlakozó kapocselemmel és CAGE CLAMP® csatlakozással rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 7,2 × 17 × 14 mm (szélesség × magasság × mélység). A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². CAGE CLAMP®: ipari szabvány a csatlakozástechnikában. Ónozott érintkezőfelületek. Kezelőszerszámos működtetés. A NyÁK-sorkapocs THT-forrasztásra, furatszerelt beültetésre készült. A vezető a NyÁK-hoz képest 45°-os szögben csatlakoztatható. Kezelőszerszámos működtetés. Megfelelő megoldás minden vezetékezési feladathoz. Pólusszám: 1. Lábtávolság: 5 mm. Forrasztás THT-technológiával.
A Wago 236-747 1 pólusú, világoszöld NYÁK-sorkapocs CAGE CLAMP csatlakozással és THT forraszlábakkal készül. A vezeték bevezetési iránya a NYÁK-hoz képest 45°. A saját lábtávolság 5/5,08 mm / 0,197/0,2 inch, a szélesség 7,2 mm / 0,283 inch.
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 24 A |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 24 A |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 4 kV; 24 A |
| UL1059, B felhasználási csoport | 300 V; 15 A |
| UL1059, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| UL1059, D felhasználási csoport | 300 V; 10 A |
| CSA, B felhasználási csoport | 300 V; 15 A |
| CSA, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| CSA, D felhasználási csoport | 300 V; 10 A |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 1 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Pólusszám | 1 |
| Csatlakozási típusok száma | 1 |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Vezeték iránya a NYÁK-hoz képest | 45° |
Méretek, anyag és környezet
| Szélesség | 7,2 mm / 0,283 inch |
|---|---|
| Magasság | 17 mm / 0,669 inch |
| Magasság a felülettől | 13 mm / 0,512 inch |
| Mélység | 14 mm / 0,551 inch |
| Lábtávolság | 5/5,08 mm / 0,197/0,2 inch |
| Forraszláb hossza | 4 mm |
| Forraszláb méretek | 0,7 x 0,7 mm |
| Forraszlábak száma potenciálonként | 2 |
| Szín | világoszöld |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,012 MJ |
| Tömeg | 0,9 g |
| Határhőmérsékleti tartomány | -60 … +105 °C |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | A sorkapcson belül egy vonalban. |
| Furat átmérője és tűrése | 1,1 mm; +0,1 mm |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |

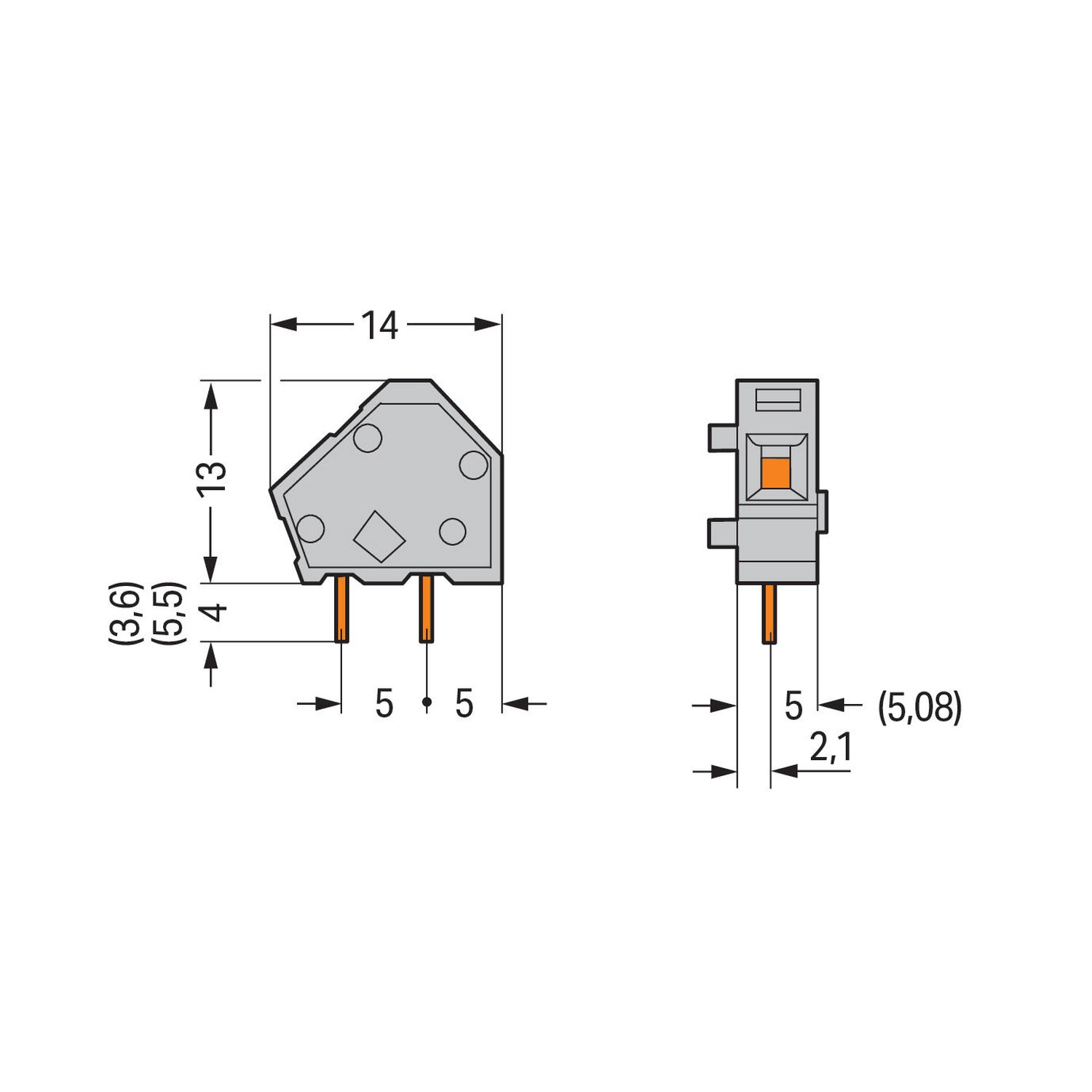

| Méretábra vízszintes és függőleges részmérete | 14 mm és 13 mm |
| Méretábra hátsó tűeltolása | 5 mm |
| Méretábra végi eltolása | 2,1 mm |
| Családi forraszláb-változatok | 3,6 mm és 5,5 mm hosszú változatok is léteznek; a saját forraszláb 4 mm. |
| Méretábra két tűsorának részméretei | 5 mm + 5 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, EN60947 | 2160584.25 |
|---|---|
| CCA – DEKRA, EN60947, második tanúsítvány | NTR NL-7109 |
| CCA – DEKRA, EN60998 | NTR NL-7195 |
| CSA – DEKRA, C22.2 No.158 | 1673957 |
| CCA – DEKRA, EN60947-7-4 | NTR NL 7836 |
| KEMA/KEUR – DEKRA, EN60947-7-4 | 71-113291 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV – Bureau Veritas, IEC60998 | 11915/E0 BV |
| DNV – hajózás | TAE000016Z |
| PRS – hajózás | TE/1095/880590/23 |
Kezelés és alkalmazási feltételek
| Csatlakoztatás csavarhúzóval | A CAGE CLAMP kapocspontot 3,5 mm-es csavarhúzóval működtesd, majd helyezd be a csupaszolt vezetéket. A működtetés a vezeték bevezetési irányával párhuzamosan vagy arra merőlegesen történhet. |
|---|---|
| Szerszámos működtetés | A kapocspont a hozzá való működtetőszerszámmal is kezelhető. |
| Egymás mögötti NYÁK-sorok | A sorokat fél lábtávolsággal eltolva az elöl lévő sorok bekötése könnyebbé válik. |
| Eltérő lábtávolságú kivitelek | A NYÁK-on eltérő lábtávolságú sorkapocsváltozatok kombinálhatók; a saját változat lábtávolsága külön műszaki adat. |
| Jelölés | Közvetlen gyári feliratozás vagy opcionális öntapadó jelölő használható. |
Szükséges kiegészítők
| 236-850 | Véglap; 1 mm vastag; bepattintható típus; fekete |
|---|---|
| 236-400 | Véglap; 1 mm vastag; bepattintható típus; kék |
| 236-600 | Véglap; 1 mm vastag; bepattintható típus; narancssárga |
| 236-200 | Véglap; 1 mm vastag; bepattintható típus; sötétszürke |
| 236-100 | Véglap; 1 mm vastag; bepattintható típus; szürke |
| 236-300 | Véglap; 1 mm vastag; bepattintható típus; világosszürke |
| 236-700 | Véglap; 1 mm vastag; bepattintható típus; világoszöld |
| 236-500 | Véglap; 1 mm vastag; bepattintható típus; zöld |
| 236-800 | Véglap; piros |
Opcionális kiegészítők
| 231-127 | ellenőrződugó, érintkezőlábbal; 236-os sorozatnak; Lábtávolság 5 mm / 0,197in; 2,50 mm²; szürke |
|---|---|
| 231-128 | ellenőrződugó, érintkezőlábbal; Lábtávolság 5,08 mm / 0,2in; 2,50 mm²; narancssárga |
| 216-151 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektro-ón lemez |
| 216-131 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektro-ón lemez; sárga |
| 216-321 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-322 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-132 | Érvéghüvely; hüvely 0,34 mm² / AWG 24; szigeteletlen; elektro-ón lemez |
| 216-152 | Érvéghüvely; hüvely 0,34 mm² / AWG 24; szigeteletlen; elektro-ón lemez |
| 216-141 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-221 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-121 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-142 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-222 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-122 | Érvéghüvely; hüvely 0,75 mm² / AWG 20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez |
| 216-143 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-123 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-223 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-124 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez |
| 216-144 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész; ezüstszínű |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-284 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 216-224 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 236-335 | Működtetőszerszám; szürke |
| 236-332 | Működtetőszerszám; természetes |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 210-332/500-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-191 | Matrica működtetési utasításokkal; a 236 sorozat NYÁK-sorkapcsaihoz. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

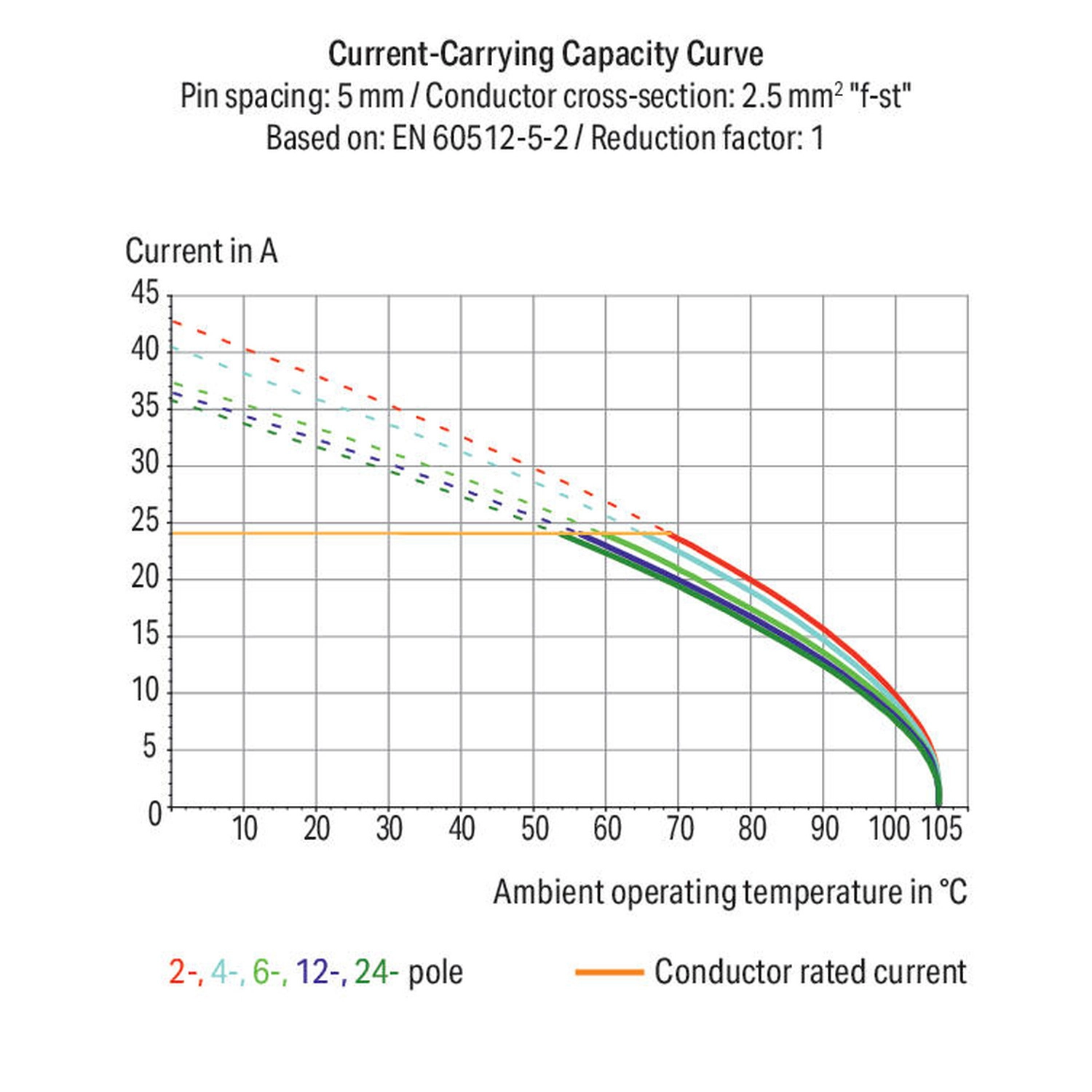

Családi terhelhetőségi diagram
| Családi terhelhetőségi diagram feltétele | EN60512-5-2; 5 mm lábtávolság; 2,5 mm² f-st vezetékjelölés; csökkentési tényező: 1. |
|---|---|
| A diagram görbéi | 2, 4, 6, 12 és 24 pólushoz; a vezeték névleges áramának jelölése 24 A. |
| Diagram tengelyei | Környezeti hőmérséklet: 0–105 °C; áram: 0–45 A, 5 A osztással. |
| Diagram alkalmazási feltétele | A görbék a megjelölt családi pólusszámokra és 5 mm lábtávolságra vonatkoznak; nem bővítik a saját névleges adatokat, és nem adnak külön görbét a más lábtávolságú vagy egypólusú változathoz. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csatlakozástechnikával készül?
CAGE CLAMP, működtetőszerszámmal.
Mekkora a csupaszolási hossz?
5–6 mm.
Mekkora a szélessége?
7,2 mm / 0,283 inch
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
1
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
236-747
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1 g/db
Cikkszám
4044918774536
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 236-747 egymásra rakható NyÁK-sorkapocs, 2,5 mm², 5/5,08 mm lábtávolság, 1 pólusú, CAGE CLAMP®, közösítési lehetőség, világoszöld műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 236-747 |
| GTIN / EAN | 4044918774536 |
| Terméktípus | Egymásra rakható NYÁK-sorkapocs |
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 24 A |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 24 A |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 4 kV; 24 A |
| UL1059, B felhasználási csoport | 300 V; 15 A |
| UL1059, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| UL1059, D felhasználási csoport | 300 V; 10 A |
| CSA, B felhasználási csoport | 300 V; 15 A |
| CSA, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| CSA, D felhasználási csoport | 300 V; 10 A |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 1 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Pólusszám | 1 |
| Csatlakozási típusok száma | 1 |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Vezeték iránya a NYÁK-hoz képest | 45° |
Méretek, anyag és környezet
| Szélesség | 7,2 mm / 0,283 inch |
|---|---|
| Magasság | 17 mm / 0,669 inch |
| Magasság a felülettől | 13 mm / 0,512 inch |
| Mélység | 14 mm / 0,551 inch |
| Lábtávolság | 5/5,08 mm / 0,197/0,2 inch |
| Forraszláb hossza | 4 mm |
| Forraszláb méretek | 0,7 x 0,7 mm |
| Forraszlábak száma potenciálonként | 2 |
| Szín | világoszöld |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,012 MJ |
| Tömeg | 0,9 g |
| Határhőmérsékleti tartomány | -60 … +105 °C |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | A sorkapcson belül egy vonalban. |
| Furat átmérője és tűrése | 1,1 mm; +0,1 mm |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
| Méretábra vízszintes és függőleges részmérete | 14 mm és 13 mm |
| Méretábra hátsó tűeltolása | 5 mm |
| Méretábra végi eltolása | 2,1 mm |
| Családi forraszláb-változatok | 3,6 mm és 5,5 mm hosszú változatok is léteznek; a saját forraszláb 4 mm. |
| Méretábra két tűsorának részméretei | 5 mm + 5 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, EN60947 | 2160584.25 |
|---|---|
| CCA – DEKRA, EN60947, második tanúsítvány | NTR NL-7109 |
| CCA – DEKRA, EN60998 | NTR NL-7195 |
| CSA – DEKRA, C22.2 No.158 | 1673957 |
| CCA – DEKRA, EN60947-7-4 | NTR NL 7836 |
| KEMA/KEUR – DEKRA, EN60947-7-4 | 71-113291 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV – Bureau Veritas, IEC60998 | 11915/E0 BV |
| DNV – hajózás | TAE000016Z |
| PRS – hajózás | TE/1095/880590/23 |
Kezelés és alkalmazási feltételek
| Csatlakoztatás csavarhúzóval | A CAGE CLAMP kapocspontot 3,5 mm-es csavarhúzóval működtesd, majd helyezd be a csupaszolt vezetéket. A működtetés a vezeték bevezetési irányával párhuzamosan vagy arra merőlegesen történhet. |
|---|---|
| Szerszámos működtetés | A kapocspont a hozzá való működtetőszerszámmal is kezelhető. |
| Egymás mögötti NYÁK-sorok | A sorokat fél lábtávolsággal eltolva az elöl lévő sorok bekötése könnyebbé válik. |
| Eltérő lábtávolságú kivitelek | A NYÁK-on eltérő lábtávolságú sorkapocsváltozatok kombinálhatók; a saját változat lábtávolsága külön műszaki adat. |
| Jelölés | Közvetlen gyári feliratozás vagy opcionális öntapadó jelölő használható. |
Szükséges kiegészítők
| 236-850 | Véglap; 1 mm vastag; bepattintható típus; fekete |
|---|---|
| 236-400 | Véglap; 1 mm vastag; bepattintható típus; kék |
| 236-600 | Véglap; 1 mm vastag; bepattintható típus; narancssárga |
| 236-200 | Véglap; 1 mm vastag; bepattintható típus; sötétszürke |
| 236-100 | Véglap; 1 mm vastag; bepattintható típus; szürke |
| 236-300 | Véglap; 1 mm vastag; bepattintható típus; világosszürke |
| 236-700 | Véglap; 1 mm vastag; bepattintható típus; világoszöld |
| 236-500 | Véglap; 1 mm vastag; bepattintható típus; zöld |
| 236-800 | Véglap; piros |
Opcionális kiegészítők
| 231-127 | ellenőrződugó, érintkezőlábbal; 236-os sorozatnak; Lábtávolság 5 mm / 0,197in; 2,50 mm²; szürke |
|---|---|
| 231-128 | ellenőrződugó, érintkezőlábbal; Lábtávolság 5,08 mm / 0,2in; 2,50 mm²; narancssárga |
| 216-151 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektro-ón lemez |
| 216-131 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektro-ón lemez; sárga |
| 216-321 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-322 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-132 | Érvéghüvely; hüvely 0,34 mm² / AWG 24; szigeteletlen; elektro-ón lemez |
| 216-152 | Érvéghüvely; hüvely 0,34 mm² / AWG 24; szigeteletlen; elektro-ón lemez |
| 216-141 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-221 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-121 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-142 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-222 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-122 | Érvéghüvely; hüvely 0,75 mm² / AWG 20; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez |
| 216-143 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész |
| 216-123 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-223 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-124 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez |
| 216-144 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, 1/08.92 rész; ezüstszínű |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-284 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 216-224 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 236-335 | Működtetőszerszám; szürke |
| 236-332 | Működtetőszerszám; természetes |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 210-332/500-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-191 | Matrica működtetési utasításokkal; a 236 sorozat NYÁK-sorkapcsaihoz. |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 4 (NYÁK-csatlakozók) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-04-01 |
| eCl@ss 9.0 | 27-44-04-01 |
| ETIM 9.0 | EC002643 |
| ETIM 10.0 | EC002643 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.01.26. |
|---|
Családi terhelhetőségi diagram
| Családi terhelhetőségi diagram feltétele | EN60512-5-2; 5 mm lábtávolság; 2,5 mm² f-st vezetékjelölés; csökkentési tényező: 1. |
|---|---|
| A diagram görbéi | 2, 4, 6, 12 és 24 pólushoz; a vezeték névleges áramának jelölése 24 A. |
| Diagram tengelyei | Környezeti hőmérséklet: 0–105 °C; áram: 0–45 A, 5 A osztással. |
| Diagram alkalmazási feltétele | A görbék a megjelölt családi pólusszámokra és 5 mm lábtávolságra vonatkoznak; nem bővítik a saját névleges adatokat, és nem adnak külön görbét a más lábtávolságú vagy egypólusú változathoz. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 236-747 egymásra rakható NyÁK-sorkapocs, 2,5 mm², 5/5,08 mm lábtávolság, 1 pólusú, CAGE CLAMP®, közösítési lehetőség, világoszöld használati útmutató
Vezeték és előkészítés
| Összes csatlakozási pont száma | 1 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Pólusszám | 1 |
| Csatlakozási típusok száma | 1 |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Vezeték iránya a NYÁK-hoz képest | 45° |
A vezetéket 5–6 mm hosszan csupaszold.
Kezelés és feltételek
| Csatlakoztatás csavarhúzóval | A CAGE CLAMP kapocspontot 3,5 mm-es csavarhúzóval működtesd, majd helyezd be a csupaszolt vezetéket. A működtetés a vezeték bevezetési irányával párhuzamosan vagy arra merőlegesen történhet. |
|---|---|
| Szerszámos működtetés | A kapocspont a hozzá való működtetőszerszámmal is kezelhető. |
| Egymás mögötti NYÁK-sorok | A sorokat fél lábtávolsággal eltolva az elöl lévő sorok bekötése könnyebbé válik. |
| Eltérő lábtávolságú kivitelek | A NYÁK-on eltérő lábtávolságú sorkapocsváltozatok kombinálhatók; a saját változat lábtávolsága külön műszaki adat. |
| Jelölés | Közvetlen gyári feliratozás vagy opcionális öntapadó jelölő használható. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
