Wago 236-601 egymásra rakható NyÁK-sorkapocs, 2,5 mm², 10/10,16 mm lábtávolság, 1 pólusú, CAGE CLAMP®, közösítési lehetőség, szürke
RRP:178 Ft/db
140 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
130 Ft/db
nettó 102 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

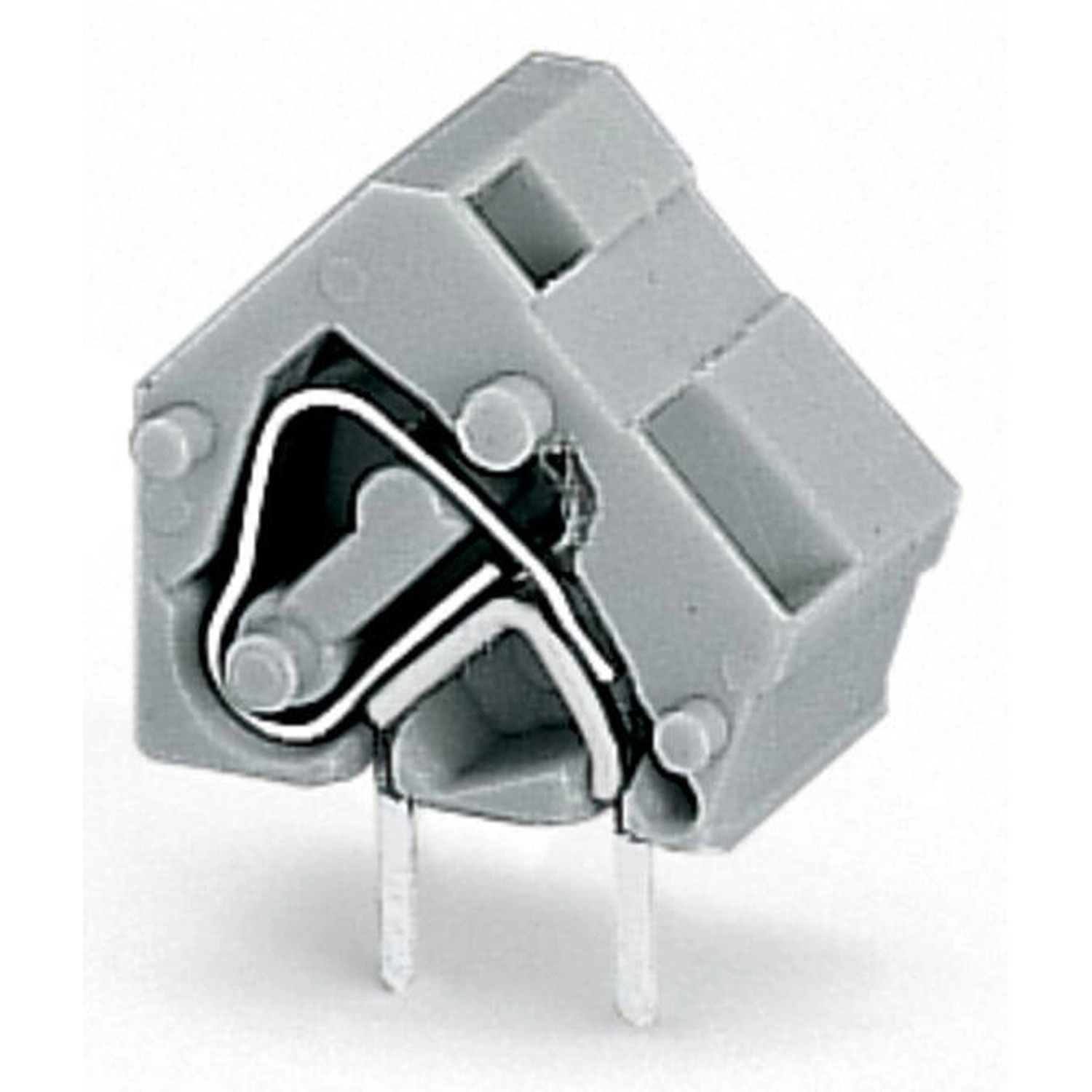

236 sorozatú NyÁK-sorkapocs, szürke. A 236-601 cikkszámú NyÁK-sorkapocs könnyed villamos szerelést tesz lehetővé. Ezek a NyÁK-sorkapcsok megbízható biztonságot kínálnak, és a készülékek tervezésekor sokféle alkalmazáshoz használhatók. A vezetők csatlakoztatásakor 5 és 6 mm közötti csupaszítási hosszt kell biztosítani. A termék egy vezetőcsatlakozó kapocselemmel és CAGE CLAMP® csatlakozással rendelkezik; a gyártó a versenytársak megoldásaihoz képest kiemelkedő teljesítményt emel ki. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 12,2 × 17 × 14 mm (szélesség × magasság × mélység). A NyÁK-sorkapocs 0,08 mm² és 2,5 mm² közötti vezető-keresztmetszetekhez alkalmas. Ónozott érintkezőfelületek. Kezelőszerszámos működtetés. A NyÁK-sorkapocs furatszerelt, THT-beültetéssel szerelhető. A vezető 45°-os szögben csatlakoztatható a nyomtatott áramköri laphoz.
A Wago 236-601 szürke, egymásra építhető NYÁK-sorkapocs 1 pólusú, CAGE CLAMP csatlakozású kivitel. Lábtávolsága 10/10,16 mm, szélessége 12,2 mm. THT forrasztással kapcsolódik a NYÁK-hoz; a vezeték bekötési iránya a NYÁK-hoz képest 45°.

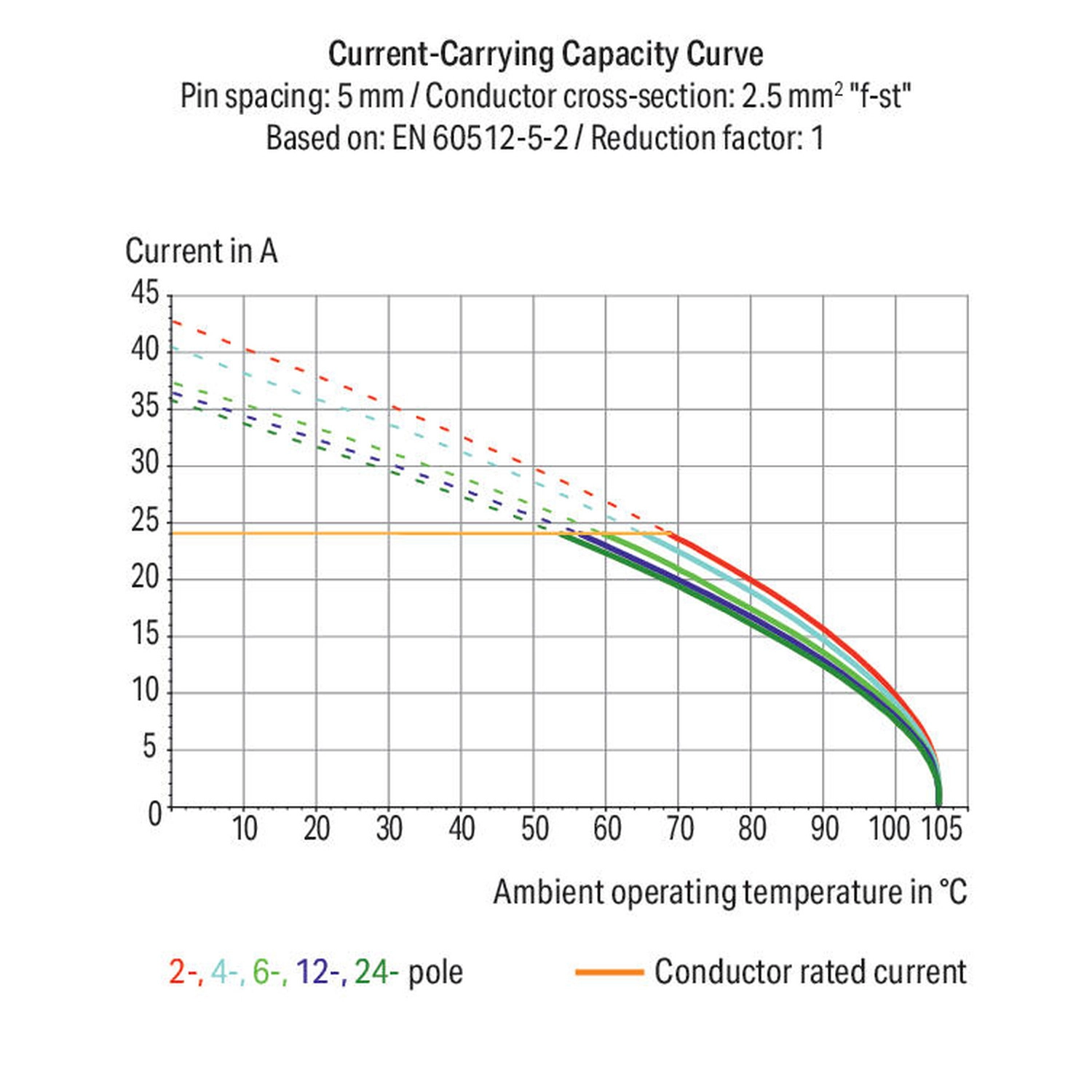

Villamos adatok és feltételeik
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 630 V; 8 kV; 24 A |
|---|---|
| IEC/EN 60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 1000 V; 8 kV; 24 A |
| IEC/EN 60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 1000 V; 8 kV; 24 A |
| UL 1059; B felhasználási csoport | 300 V; 15 A |
| UL 1059; C felhasználási csoport | Névleges feszültség és áram: – |
| UL 1059; D felhasználási csoport | 300 V; 10 A |
| CSA; B felhasználási csoport | 300 V; 15 A |
| CSA; C felhasználási csoport | Névleges feszültség és áram: – |
| CSA; D felhasználási csoport | 300 V; 10 A |
Vezetékek és csatlakozás
| Névleges keresztmetszet | 2,5 mm² |
|---|---|
| Csatlakozási pontok száma | 1 |
| Potenciálok száma | 1 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Pólusszám | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Vezetékátmérő megjegyzése | 12 AWG: THHN, THWN |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Vezeték csatlakoztatási iránya a NYÁK-hoz | 45° |

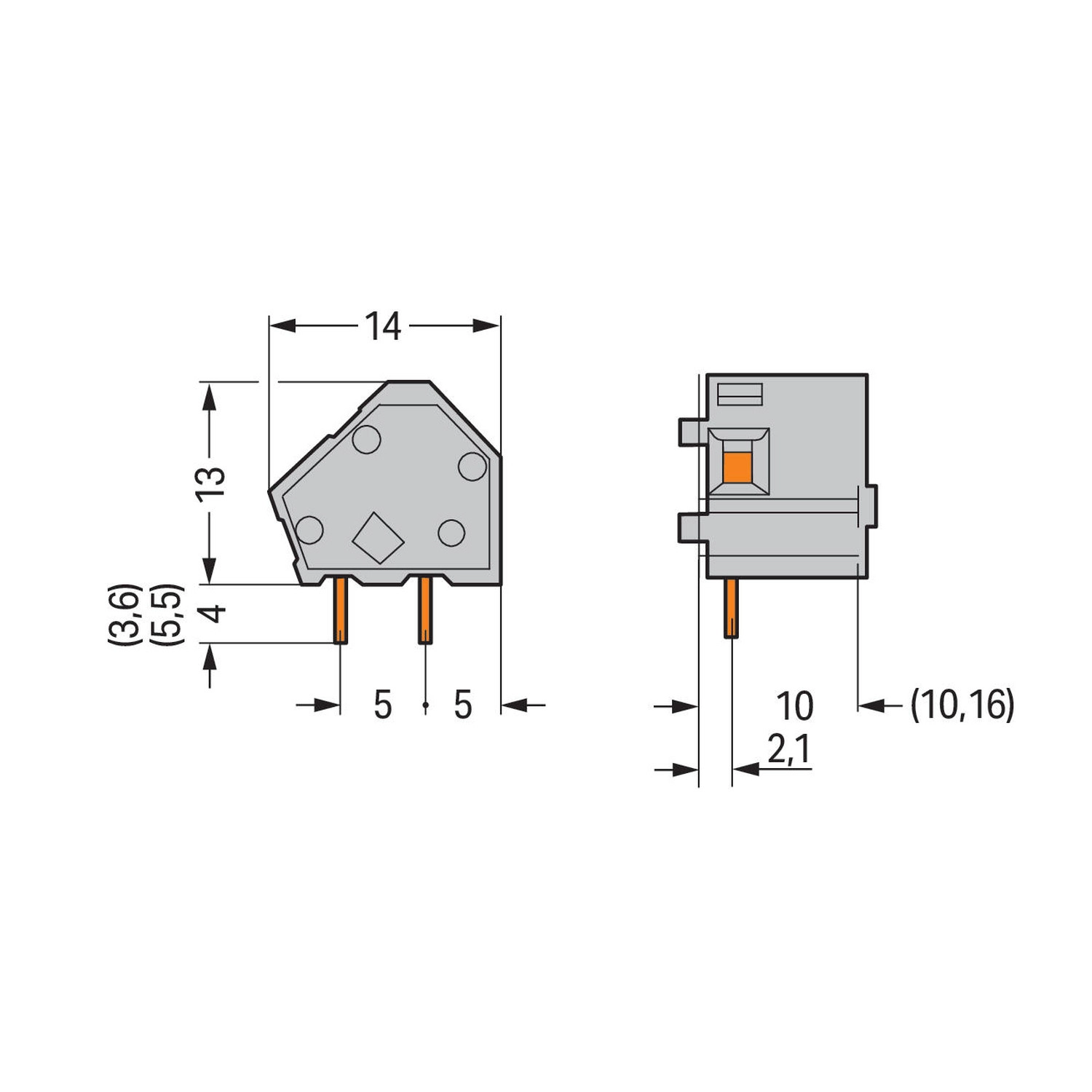

NYÁK-kialakítás, anyag és környezet
| Lábtávolság | 10/10,16 mm / 0,394/0,4 inch |
|---|---|
| Szélesség | 12,2 mm / 0,48 inch |
| Magasság | 17 mm / 0,669 inch |
| Magasság a felülettől | 13 mm / 0,512 inch |
| Mélység | 14 mm / 0,551 inch |
| Forraszláb hossza | 4 mm |
| Forraszláb méretei | 0,7 × 0,7 mm |
| Furatátmérő és tűrés | 1,1 mm; +0,1 mm |
| NYÁK-csatlakozás | THT |
| Forraszláb-elrendezés | Sorkapcson belül, egy vonalban |
| Forraszlábak száma potenciálonként | 2 |
| Rajzi részméretek | 5 mm és 5 mm a két forraszláb oldalnézeti elhelyezésénél; 2,1 mm-es részméret a másik nézetben. |
| Eltérő forraszlábhosszú változatok | 3,6 mm és 5,5 mm forraszlábhosszú változatok is szerepelnek a választható kivitelek között; a jelen változat táblázatos forraszlábhossza 4 mm. |
| Változatcsalád | Ex e II és Ex i alkalmazásokhoz is vannak változatok; ez a választék megjelölése. |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Rögzítőrugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Elektrolitikus réz (E_Cu) |
| Érintkező bevonata | Ón |
| Tűzterhelés | 0,022 MJ |
| Tömeg | 1,3 g |
| Határhőmérsékleti tartomány | −60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 2160584.25 |
|---|---|
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7109 |
| CCA | DEKRA Certification B.V. EN 60998 NTR NL-7195 |
| CSA | DEKRA Certification B.V. C22.2 No. 158 1673957 |
| UL | Underwriters Laboratories Inc. UL 1059 UL-US-2406095-1 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| BV | Bureau Veritas S.A. IEC 60998 11915/E0 BV |
| DNV | DNV GL SE - TAE000016Z |
| PRS | Polski Rejestr Statków - TE/1095/880590/23 |
Szükséges kiegészítők
| 236-850 | Véglap; 1 mm vastag; bepattintható típus; fekete |
|---|---|
| 236-400 | Véglap; 1 mm vastag; bepattintható típus; kék |
| 236-600 | Véglap; 1 mm vastag; bepattintható típus; narancssárga |
| 236-200 | Véglap; 1 mm vastag; bepattintható típus; sötétszürke |
| 236-100 | Véglap; 1 mm vastag; bepattintható típus; szürke |
| 236-300 | Véglap; 1 mm vastag; bepattintható típus; világosszürke |
| 236-700 | Véglap; 1 mm vastag; bepattintható típus; világoszöld |
| 236-500 | Véglap; 1 mm vastag; bepattintható típus; zöld |
| 236-800 | Véglap; piros |
Opcionális kiegészítők
| 216-151 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
|---|---|
| 216-321 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-152 | Érvéghüvely; hüvely 0,34 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-322 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-221 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; fehér |
| 216-121 | Érvéghüvely; hüvely 0,5 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-222 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-123 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-223 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; piros |
| 216-124 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott |
| 216-224 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 236-335 | Működtetőszerszám; szürke |
| 236-332 | Működtetőszerszám; természetes |
| 210-332/1000-202 | Jelölőszalagok; A4-es papíron; Feliratozott; 1-16 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/1016-202 | Jelölőszalagok; A4-es papíron; Feliratozott; 1-16 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/1000-204 | Jelölőszalagok; A4-es papíron; Feliratozott; 17-31 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/1016-204 | Jelölőszalagok; A4-es papíron; Feliratozott; 17-31 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/1000-206 | Jelölőszalagok; A4-es papíron; Feliratozott; 33-48 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/1016-206 | Jelölőszalagok; A4-es papíron; Feliratozott; 33-48 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-191 | Matrica működtetési utasításokkal; NYÁK-sorkapcsokhoz; 236-os sorozat |
| 236-709 | Elválasztó; lábtávolság növeléséhez; 2,5 mm vastag; szürke |
Kezelés és elrendezés
| Vezeték behelyezése csavarhúzóval | A vezeték behelyezéséhez használj 3,5 mm-es csavarhúzót. |
|---|---|
| Párhuzamos működtetés | A csavarhúzóval végzett működtetés a vezeték bekötési irányával párhuzamosan is végezhető. |
| Merőleges működtetés | A csavarhúzóval végzett működtetés a vezeték bekötési irányára merőlegesen is végezhető. |
| Működtetőszerszámos behelyezés | A vezeték működtetőszerszámmal is behelyezhető. A gyári NYÁK-sorkapocssávok huzalozásához erre kialakított működtetőszerszámok szerepelnek a kezelési példában. |
| NYÁK-sorkapocssávok elrendezése | Az egymás mögötti sorkapocssávok helyet takarítanak meg. A lábtávolság felével eltolt elrendezés megkönnyíti az első sor későbbi huzalozását. |
| Különböző lábtávolságok | Különböző lábtávolságú NYÁK-sorkapcsok is kombinálhatók. |
| Jelölés | Közvetlen gyári jelölés, illetve opcionálisan öntapadós jelölőszalag alkalmazható. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
5–6 mm.
Mekkora a lábtávolság?
10/10,16 mm.
Milyen a NYÁK-csatlakozás?
THT; potenciálonként 2, egy vonalban elhelyezett forraszlábbal.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
1
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
236-601
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1,28 g/db
Cikkszám
4044918773010

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 236-601 egymásra rakható NyÁK-sorkapocs, 2,5 mm², 10/10,16 mm lábtávolság, 1 pólusú, CAGE CLAMP®, közösítési lehetőség, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 236-601 |
| GTIN / EAN | 4044918773010 |
| Terméktípus | Egymásra építhető NYÁK-sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 630 V; 8 kV; 24 A |
|---|---|
| IEC/EN 60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 1000 V; 8 kV; 24 A |
| IEC/EN 60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 1000 V; 8 kV; 24 A |
| UL 1059; B felhasználási csoport | 300 V; 15 A |
| UL 1059; C felhasználási csoport | Névleges feszültség és áram: – |
| UL 1059; D felhasználási csoport | 300 V; 10 A |
| CSA; B felhasználási csoport | 300 V; 15 A |
| CSA; C felhasználási csoport | Névleges feszültség és áram: – |
| CSA; D felhasználási csoport | 300 V; 10 A |
Vezetékek és csatlakozás
| Névleges keresztmetszet | 2,5 mm² |
|---|---|
| Csatlakozási pontok száma | 1 |
| Potenciálok száma | 1 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Pólusszám | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Vezetékátmérő megjegyzése | 12 AWG: THHN, THWN |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Vezeték csatlakoztatási iránya a NYÁK-hoz | 45° |
NYÁK-kialakítás, anyag és környezet
| Lábtávolság | 10/10,16 mm / 0,394/0,4 inch |
|---|---|
| Szélesség | 12,2 mm / 0,48 inch |
| Magasság | 17 mm / 0,669 inch |
| Magasság a felülettől | 13 mm / 0,512 inch |
| Mélység | 14 mm / 0,551 inch |
| Forraszláb hossza | 4 mm |
| Forraszláb méretei | 0,7 × 0,7 mm |
| Furatátmérő és tűrés | 1,1 mm; +0,1 mm |
| NYÁK-csatlakozás | THT |
| Forraszláb-elrendezés | Sorkapcson belül, egy vonalban |
| Forraszlábak száma potenciálonként | 2 |
| Rajzi részméretek | 5 mm és 5 mm a két forraszláb oldalnézeti elhelyezésénél; 2,1 mm-es részméret a másik nézetben. |
| Eltérő forraszlábhosszú változatok | 3,6 mm és 5,5 mm forraszlábhosszú változatok is szerepelnek a választható kivitelek között; a jelen változat táblázatos forraszlábhossza 4 mm. |
| Változatcsalád | Ex e II és Ex i alkalmazásokhoz is vannak változatok; ez a választék megjelölése. |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Rögzítőrugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Elektrolitikus réz (E_Cu) |
| Érintkező bevonata | Ón |
| Tűzterhelés | 0,022 MJ |
| Tömeg | 1,3 g |
| Határhőmérsékleti tartomány | −60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 2160584.25 |
|---|---|
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7109 |
| CCA | DEKRA Certification B.V. EN 60998 NTR NL-7195 |
| CSA | DEKRA Certification B.V. C22.2 No. 158 1673957 |
| UL | Underwriters Laboratories Inc. UL 1059 UL-US-2406095-1 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| BV | Bureau Veritas S.A. IEC 60998 11915/E0 BV |
| DNV | DNV GL SE - TAE000016Z |
| PRS | Polski Rejestr Statków - TE/1095/880590/23 |
Szükséges kiegészítők
| 236-850 | Véglap; 1 mm vastag; bepattintható típus; fekete |
|---|---|
| 236-400 | Véglap; 1 mm vastag; bepattintható típus; kék |
| 236-600 | Véglap; 1 mm vastag; bepattintható típus; narancssárga |
| 236-200 | Véglap; 1 mm vastag; bepattintható típus; sötétszürke |
| 236-100 | Véglap; 1 mm vastag; bepattintható típus; szürke |
| 236-300 | Véglap; 1 mm vastag; bepattintható típus; világosszürke |
| 236-700 | Véglap; 1 mm vastag; bepattintható típus; világoszöld |
| 236-500 | Véglap; 1 mm vastag; bepattintható típus; zöld |
| 236-800 | Véglap; piros |
Opcionális kiegészítők
| 216-151 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
|---|---|
| 216-321 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-152 | Érvéghüvely; hüvely 0,34 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-322 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-221 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; fehér |
| 216-121 | Érvéghüvely; hüvely 0,5 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-222 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-123 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-223 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; piros |
| 216-124 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott |
| 216-224 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 236-335 | Működtetőszerszám; szürke |
| 236-332 | Működtetőszerszám; természetes |
| 210-332/1000-202 | Jelölőszalagok; A4-es papíron; Feliratozott; 1-16 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/1016-202 | Jelölőszalagok; A4-es papíron; Feliratozott; 1-16 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/1000-204 | Jelölőszalagok; A4-es papíron; Feliratozott; 17-31 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/1016-204 | Jelölőszalagok; A4-es papíron; Feliratozott; 17-31 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/1000-206 | Jelölőszalagok; A4-es papíron; Feliratozott; 33-48 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/1016-206 | Jelölőszalagok; A4-es papíron; Feliratozott; 33-48 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-191 | Matrica működtetési utasításokkal; NYÁK-sorkapcsokhoz; 236-os sorozat |
| 236-709 | Elválasztó; lábtávolság növeléséhez; 2,5 mm vastag; szürke |
Kezelés és elrendezés
| Vezeték behelyezése csavarhúzóval | A vezeték behelyezéséhez használj 3,5 mm-es csavarhúzót. |
|---|---|
| Párhuzamos működtetés | A csavarhúzóval végzett működtetés a vezeték bekötési irányával párhuzamosan is végezhető. |
| Merőleges működtetés | A csavarhúzóval végzett működtetés a vezeték bekötési irányára merőlegesen is végezhető. |
| Működtetőszerszámos behelyezés | A vezeték működtetőszerszámmal is behelyezhető. A gyári NYÁK-sorkapocssávok huzalozásához erre kialakított működtetőszerszámok szerepelnek a kezelési példában. |
| NYÁK-sorkapocssávok elrendezése | Az egymás mögötti sorkapocssávok helyet takarítanak meg. A lábtávolság felével eltolt elrendezés megkönnyíti az első sor későbbi huzalozását. |
| Különböző lábtávolságok | Különböző lábtávolságú NYÁK-sorkapcsok is kombinálhatók. |
| Jelölés | Közvetlen gyári jelölés, illetve opcionálisan öntapadós jelölőszalag alkalmazható. |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 4 (NYÁK-csatlakozók) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-04-01 |
| eCl@ss 9.0 | 27-44-04-01 |
| ETIM 9.0 | EC002643 |
| ETIM 10.0 | EC002643 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 236-601 egymásra rakható NyÁK-sorkapocs, 2,5 mm², 10/10,16 mm lábtávolság, 1 pólusú, CAGE CLAMP®, közösítési lehetőség, szürke használati útmutató
Vezeték és előkészítés
| Névleges keresztmetszet | 2,5 mm² |
|---|---|
| Csatlakozási pontok száma | 1 |
| Potenciálok száma | 1 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Pólusszám | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Vezetékátmérő megjegyzése | 12 AWG: THHN, THWN |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Vezeték csatlakoztatási iránya a NYÁK-hoz | 45° |
Vezeték csatlakoztatása és elrendezés
| Vezeték behelyezése csavarhúzóval | A vezeték behelyezéséhez használj 3,5 mm-es csavarhúzót. |
|---|---|
| Párhuzamos működtetés | A csavarhúzóval végzett működtetés a vezeték bekötési irányával párhuzamosan is végezhető. |
| Merőleges működtetés | A csavarhúzóval végzett működtetés a vezeték bekötési irányára merőlegesen is végezhető. |
| Működtetőszerszámos behelyezés | A vezeték működtetőszerszámmal is behelyezhető. A gyári NYÁK-sorkapocssávok huzalozásához erre kialakított működtetőszerszámok szerepelnek a kezelési példában. |
| NYÁK-sorkapocssávok elrendezése | Az egymás mögötti sorkapocssávok helyet takarítanak meg. A lábtávolság felével eltolt elrendezés megkönnyíti az első sor későbbi huzalozását. |
| Különböző lábtávolságok | Különböző lábtávolságú NYÁK-sorkapcsok is kombinálhatók. |
| Jelölés | Közvetlen gyári jelölés, illetve opcionálisan öntapadós jelölőszalag alkalmazható. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
