Wago 236-103 NYÁK-sorkapocs, 2,5 mm², 5/5,08 mm lábtávolság, 3 pólusú, CAGE CLAMP®, közösíthető, 45°-os vezetőbevezetés, THT, szürke
RRP:462 Ft/db
359 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
334 Ft/db
nettó 263 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

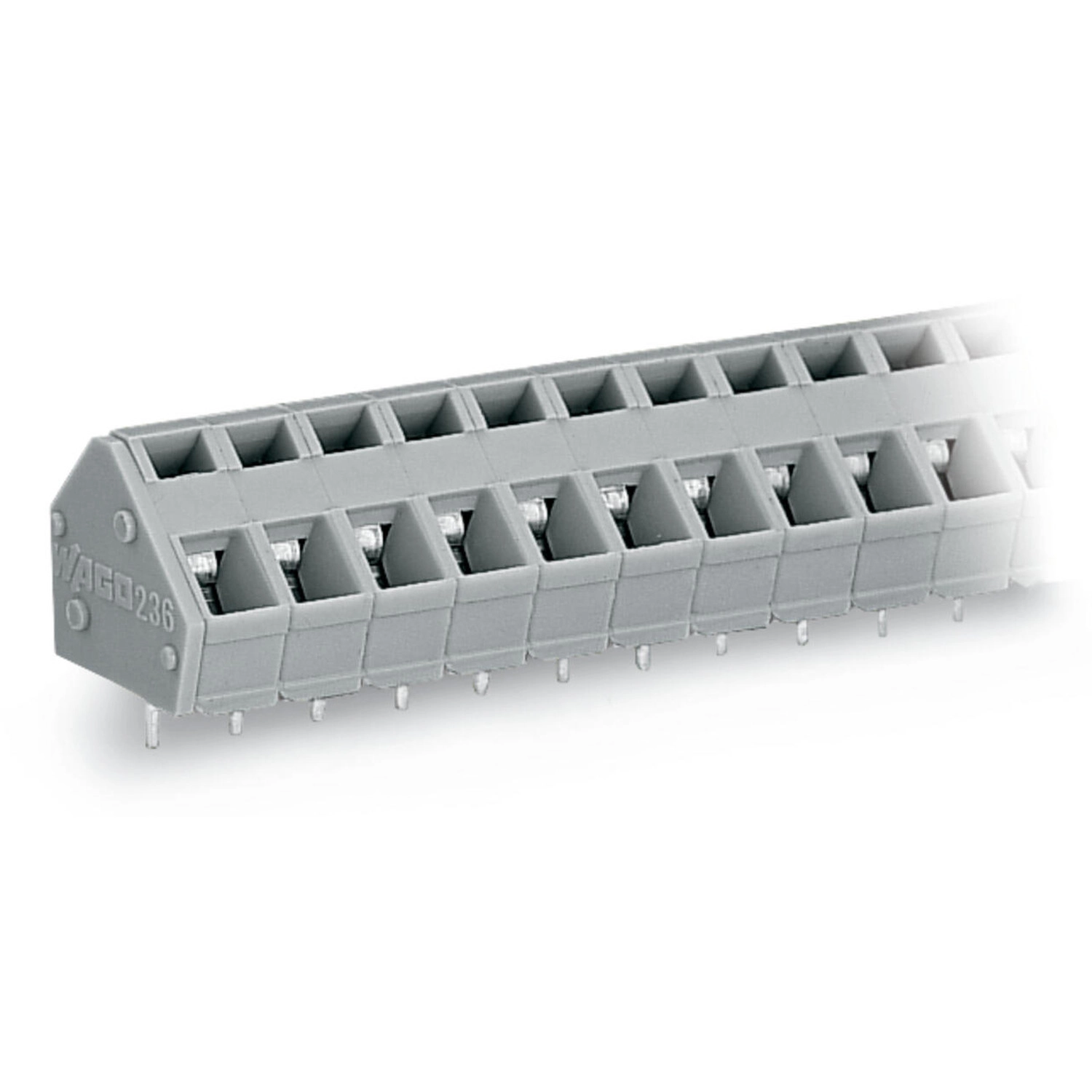

NYÁK-sorkapocs, 236-os sorozat. A Wago 236-103 NYÁK-sorkapocs gyors és biztonságos vezetékcsatlakoztatást tesz lehetővé. Ezek a NYÁK-sorkapcsok bevált biztonságot kínálnak, és a készülékek tervezésekor sokféle alkalmazáshoz használhatók. A vezetők csatlakoztatásakor 5–6 mm csupaszolási hossz szükséges. A termék egyféle vezetőcsatlakozással és CAGE CLAMP® technológiával rendelkezik; a műszaki adatlap szerint 3 vezetőszorítóhelye van. A megbízható, karbantartásmentes CAGE CLAMP® minden vezetőtípus egyszerű csatlakoztatását lehetővé teszi a vezető előkészítése nélkül, például érvéghüvely krimpelése sem szükséges. Méretei 17,3 × 17 × 14 mm, szélesség × magasság × mélység sorrendben. A vezetőtípustól függően 0,08–2,5 mm² vezető-keresztmetszet csatlakoztatható. Ónozott érintkezőfelületek. Kezelőszerszámos működtetés. A NYÁK-sorkapocs furatszerelt, THT-forrasztással szerelhető. A vezető a nyomtatott áramköri laphoz képest 45°-os szögben csatlakoztatható.
A Wago 236-103 3 pólusú, szürke NYÁK-sorkapocs CAGE CLAMP csatlakozással és THT forraszlábakkal készül. A vezeték bevezetési iránya a NYÁK-hoz képest 45°. A saját lábtávolság 5/5,08 mm / 0,197/0,2 inch, a szélesség 17,3 mm / 0,681 inch.
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 24 A |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 24 A |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 4 kV; 24 A |
| UL1059, B felhasználási csoport | 300 V; 15 A |
| UL1059, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| UL1059, D felhasználási csoport | 300 V; 10 A |
| CSA, B felhasználási csoport | 300 V; 15 A |
| CSA, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| CSA, D felhasználási csoport | 300 V; 10 A |
Csatlakozás és vezetékek
| Összes potenciál száma | 3 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Pólusszám | 3 |
| Csatlakozási típusok száma | 1 |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Vezeték iránya a NYÁK-hoz képest | 45° |
Méretek, anyag és környezet
| Szélesség | 17,3 mm / 0,681 inch |
|---|---|
| Magasság | 17 mm / 0,669 inch |
| Magasság a felülettől | 13 mm / 0,512 inch |
| Mélység | 14 mm / 0,551 inch |
| Lábtávolság | 5/5,08 mm / 0,197/0,2 inch |
| Forraszláb hossza | 4 mm |
| Forraszláb méretek | 0,7 x 0,7 mm |
| Forraszlábak száma potenciálonként | 1 |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,037 MJ |
| Tömeg | 2,7 g |
| Határhőmérsékleti tartomány | -60 … +105 °C |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | A sorkapcson belül egy vonalban. |
| Furat átmérője és tűrése | 1,1 mm; +0,1 mm |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |

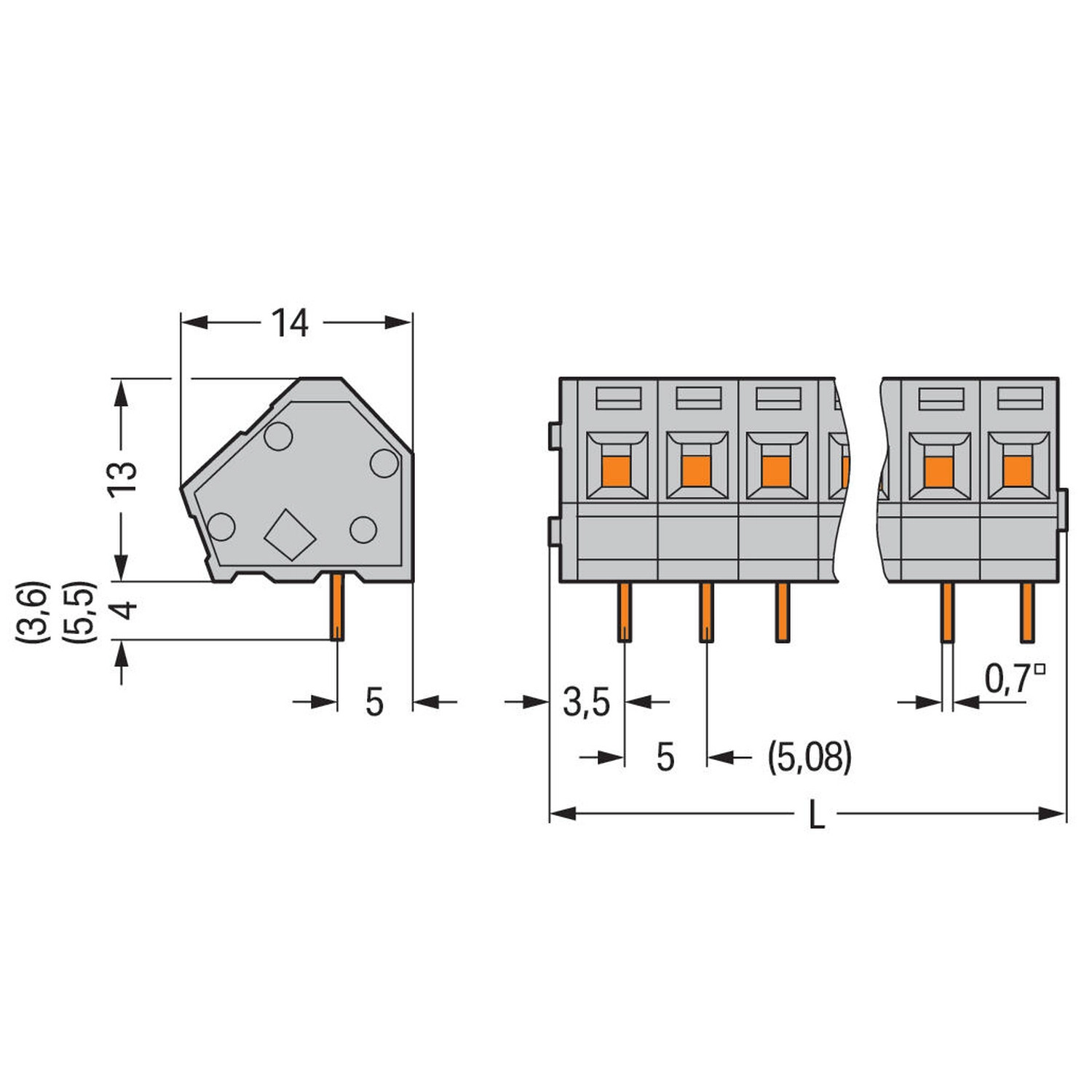

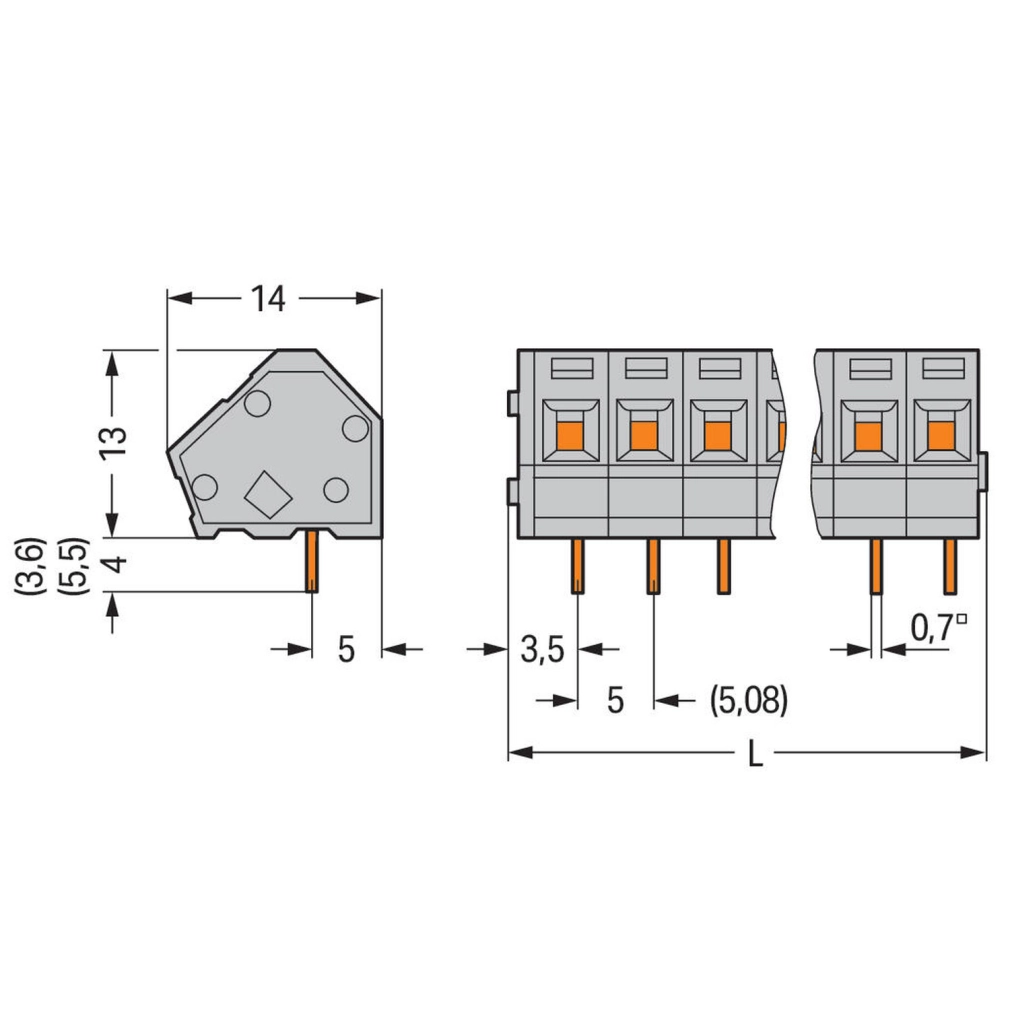

| Méretábra vízszintes és függőleges részmérete | 14 mm és 13 mm |
| Méretábra hátsó tűeltolása | 5 mm |
| Méretábra végi eltolása | 3,5 mm |
| Családi forraszláb-változatok | 3,6 mm és 5,5 mm hosszú változatok is léteznek; a saját forraszláb 4 mm. |
| Családi hosszúságképlet a méretábrán | L = (pólusszám × lábtávolság) + 2,3 mm; a saját szélesség külön érték. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, EN60947 | 2160584.25 |
|---|---|
| CCA – DEKRA, EN60947, második tanúsítvány | NTR NL-7109 |
| CCA – DEKRA, EN60998 | NTR NL-7195 |
| CSA – DEKRA, C22.2 No.158 | 1673957 |
| UR – Underwriters Laboratories, UL1059 | UL-US-2406095-1 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV – Bureau Veritas, IEC60998 | 11915/E0 BV |
| DNV – hajózás | TAE000016Z |
| PRS – hajózás | TE/1095/880590/23 |
Kezelés és alkalmazási feltételek
| Csatlakoztatás csavarhúzóval | A CAGE CLAMP kapocspontot 3,5 mm-es csavarhúzóval működtesd, majd helyezd be a csupaszolt vezetéket. A működtetés a vezeték bevezetési irányával párhuzamosan vagy arra merőlegesen történhet. |
|---|---|
| Szerszámos működtetés | A kapocspont a hozzá való működtetőszerszámmal is kezelhető. |
| Egymás mögötti NYÁK-sorok | A sorokat fél lábtávolsággal eltolva az elöl lévő sorok bekötése könnyebbé válik. |
| Eltérő lábtávolságú kivitelek | A NYÁK-on eltérő lábtávolságú sorkapocsváltozatok kombinálhatók; a saját változat lábtávolsága külön műszaki adat. |
| Jelölés | Közvetlen gyári feliratozás vagy opcionális öntapadó jelölő használható. |
Szükséges kiegészítők
Opcionális kiegészítők
| 231-127 | ellenőrződugó, érintkezőlábbal; 236-os sorozatnak; Lábtávolság 5 mm / 0,197in; 2,50 mm²; szürke |
|---|---|
| 231-128 | ellenőrződugó, érintkezőlábbal; Lábtávolság 5,08 mm / 0,2in; 2,50 mm²; narancssárga |
| 216-151 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-321 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektro-ón lemez; sárga |
| 216-152 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-322 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-221 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; fehér |
| 216-121 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-122 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-222 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-123 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-223 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-124 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez |
| 216-224 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 236-335 | Működtetőszerszám; szürke |
| 236-332 | Működtetőszerszám; természetes |
| 210-332/500-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-191 | Matrica működtetési utasításokkal; a 236 sorozat NYÁK-sorkapcsaihoz. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

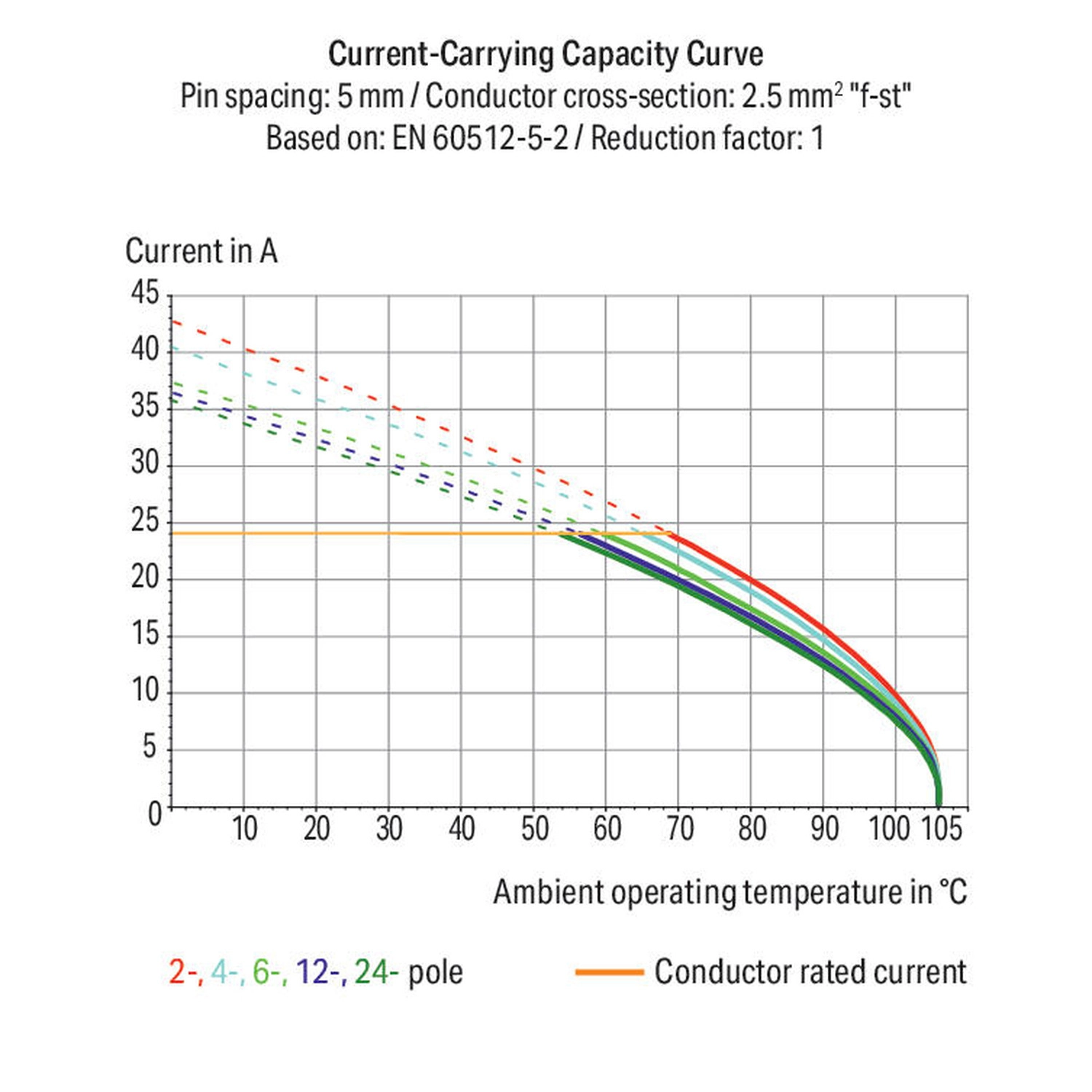

Családi terhelhetőségi diagram
| Családi terhelhetőségi diagram feltétele | EN60512-5-2; 5 mm lábtávolság; 2,5 mm² f-st vezetékjelölés; csökkentési tényező: 1. |
|---|---|
| A diagram görbéi | 2, 4, 6, 12 és 24 pólushoz; a vezeték névleges áramának jelölése 24 A. |
| Diagram tengelyei | Környezeti hőmérséklet: 0–105 °C; áram: 0–45 A, 5 A osztással. |
| Diagram alkalmazási feltétele | A görbék a megjelölt családi pólusszámokra és 5 mm lábtávolságra vonatkoznak; nem bővítik a saját névleges adatokat, és nem adnak külön görbét a más lábtávolságú vagy egypólusú változathoz. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csatlakozástechnikával készül?
CAGE CLAMP, működtetőszerszámmal.
Mekkora a csupaszolási hossz?
5–6 mm.
Mekkora a szélessége?
17,3 mm / 0,681 inch

Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
236-103
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
2,69 g/db
Cikkszám
4044918766012
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 236-103 NYÁK-sorkapocs, 2,5 mm², 5/5,08 mm lábtávolság, 3 pólusú, CAGE CLAMP®, közösíthető, 45°-os vezetőbevezetés, THT, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 236-103 |
| GTIN / EAN | 4044918766012 |
| Terméktípus | Egymásra rakható NYÁK-sorkapocs |
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 24 A |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 24 A |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 4 kV; 24 A |
| UL1059, B felhasználási csoport | 300 V; 15 A |
| UL1059, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| UL1059, D felhasználási csoport | 300 V; 10 A |
| CSA, B felhasználási csoport | 300 V; 15 A |
| CSA, C felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| CSA, D felhasználási csoport | 300 V; 10 A |
Csatlakozás és vezetékek
| Összes potenciál száma | 3 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Pólusszám | 3 |
| Csatlakozási típusok száma | 1 |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Vezeték iránya a NYÁK-hoz képest | 45° |
Méretek, anyag és környezet
| Szélesség | 17,3 mm / 0,681 inch |
|---|---|
| Magasság | 17 mm / 0,669 inch |
| Magasság a felülettől | 13 mm / 0,512 inch |
| Mélység | 14 mm / 0,551 inch |
| Lábtávolság | 5/5,08 mm / 0,197/0,2 inch |
| Forraszláb hossza | 4 mm |
| Forraszláb méretek | 0,7 x 0,7 mm |
| Forraszlábak száma potenciálonként | 1 |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,037 MJ |
| Tömeg | 2,7 g |
| Határhőmérsékleti tartomány | -60 … +105 °C |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | A sorkapcson belül egy vonalban. |
| Furat átmérője és tűrése | 1,1 mm; +0,1 mm |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
| Méretábra vízszintes és függőleges részmérete | 14 mm és 13 mm |
| Méretábra hátsó tűeltolása | 5 mm |
| Méretábra végi eltolása | 3,5 mm |
| Családi forraszláb-változatok | 3,6 mm és 5,5 mm hosszú változatok is léteznek; a saját forraszláb 4 mm. |
| Családi hosszúságképlet a méretábrán | L = (pólusszám × lábtávolság) + 2,3 mm; a saját szélesség külön érték. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, EN60947 | 2160584.25 |
|---|---|
| CCA – DEKRA, EN60947, második tanúsítvány | NTR NL-7109 |
| CCA – DEKRA, EN60998 | NTR NL-7195 |
| CSA – DEKRA, C22.2 No.158 | 1673957 |
| UR – Underwriters Laboratories, UL1059 | UL-US-2406095-1 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV – Bureau Veritas, IEC60998 | 11915/E0 BV |
| DNV – hajózás | TAE000016Z |
| PRS – hajózás | TE/1095/880590/23 |
Kezelés és alkalmazási feltételek
| Csatlakoztatás csavarhúzóval | A CAGE CLAMP kapocspontot 3,5 mm-es csavarhúzóval működtesd, majd helyezd be a csupaszolt vezetéket. A működtetés a vezeték bevezetési irányával párhuzamosan vagy arra merőlegesen történhet. |
|---|---|
| Szerszámos működtetés | A kapocspont a hozzá való működtetőszerszámmal is kezelhető. |
| Egymás mögötti NYÁK-sorok | A sorokat fél lábtávolsággal eltolva az elöl lévő sorok bekötése könnyebbé válik. |
| Eltérő lábtávolságú kivitelek | A NYÁK-on eltérő lábtávolságú sorkapocsváltozatok kombinálhatók; a saját változat lábtávolsága külön műszaki adat. |
| Jelölés | Közvetlen gyári feliratozás vagy opcionális öntapadó jelölő használható. |
Szükséges kiegészítők
Opcionális kiegészítők
| 231-127 | ellenőrződugó, érintkezőlábbal; 236-os sorozatnak; Lábtávolság 5 mm / 0,197in; 2,50 mm²; szürke |
|---|---|
| 231-128 | ellenőrződugó, érintkezőlábbal; Lábtávolság 5,08 mm / 0,2in; 2,50 mm²; narancssárga |
| 216-151 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-321 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektro-ón lemez; sárga |
| 216-152 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-322 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-221 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; fehér |
| 216-121 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-122 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-222 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-123 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-223 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-124 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez |
| 216-224 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 236-335 | Működtetőszerszám; szürke |
| 236-332 | Működtetőszerszám; természetes |
| 210-332/500-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/500-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-191 | Matrica működtetési utasításokkal; a 236 sorozat NYÁK-sorkapcsaihoz. |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 4 (NYÁK-csatlakozók) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-04-01 |
| eCl@ss 9.0 | 27-44-04-01 |
| ETIM 9.0 | EC002643 |
| ETIM 10.0 | EC002643 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.12. |
|---|
Családi terhelhetőségi diagram
| Családi terhelhetőségi diagram feltétele | EN60512-5-2; 5 mm lábtávolság; 2,5 mm² f-st vezetékjelölés; csökkentési tényező: 1. |
|---|---|
| A diagram görbéi | 2, 4, 6, 12 és 24 pólushoz; a vezeték névleges áramának jelölése 24 A. |
| Diagram tengelyei | Környezeti hőmérséklet: 0–105 °C; áram: 0–45 A, 5 A osztással. |
| Diagram alkalmazási feltétele | A görbék a megjelölt családi pólusszámokra és 5 mm lábtávolságra vonatkoznak; nem bővítik a saját névleges adatokat, és nem adnak külön görbét a más lábtávolságú vagy egypólusú változathoz. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 236-103 NYÁK-sorkapocs, 2,5 mm², 5/5,08 mm lábtávolság, 3 pólusú, CAGE CLAMP®, közösíthető, 45°-os vezetőbevezetés, THT, szürke használati útmutató
Vezeték és előkészítés
| Összes potenciál száma | 3 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Pólusszám | 3 |
| Csatlakozási típusok száma | 1 |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Vezeték iránya a NYÁK-hoz képest | 45° |
A vezetéket 5–6 mm hosszan csupaszold.
Kezelés és feltételek
| Csatlakoztatás csavarhúzóval | A CAGE CLAMP kapocspontot 3,5 mm-es csavarhúzóval működtesd, majd helyezd be a csupaszolt vezetéket. A működtetés a vezeték bevezetési irányával párhuzamosan vagy arra merőlegesen történhet. |
|---|---|
| Szerszámos működtetés | A kapocspont a hozzá való működtetőszerszámmal is kezelhető. |
| Egymás mögötti NYÁK-sorok | A sorokat fél lábtávolsággal eltolva az elöl lévő sorok bekötése könnyebbé válik. |
| Eltérő lábtávolságú kivitelek | A NYÁK-on eltérő lábtávolságú sorkapocsváltozatok kombinálhatók; a saját változat lábtávolsága külön műszaki adat. |
| Jelölés | Közvetlen gyári feliratozás vagy opcionális öntapadó jelölő használható. |
