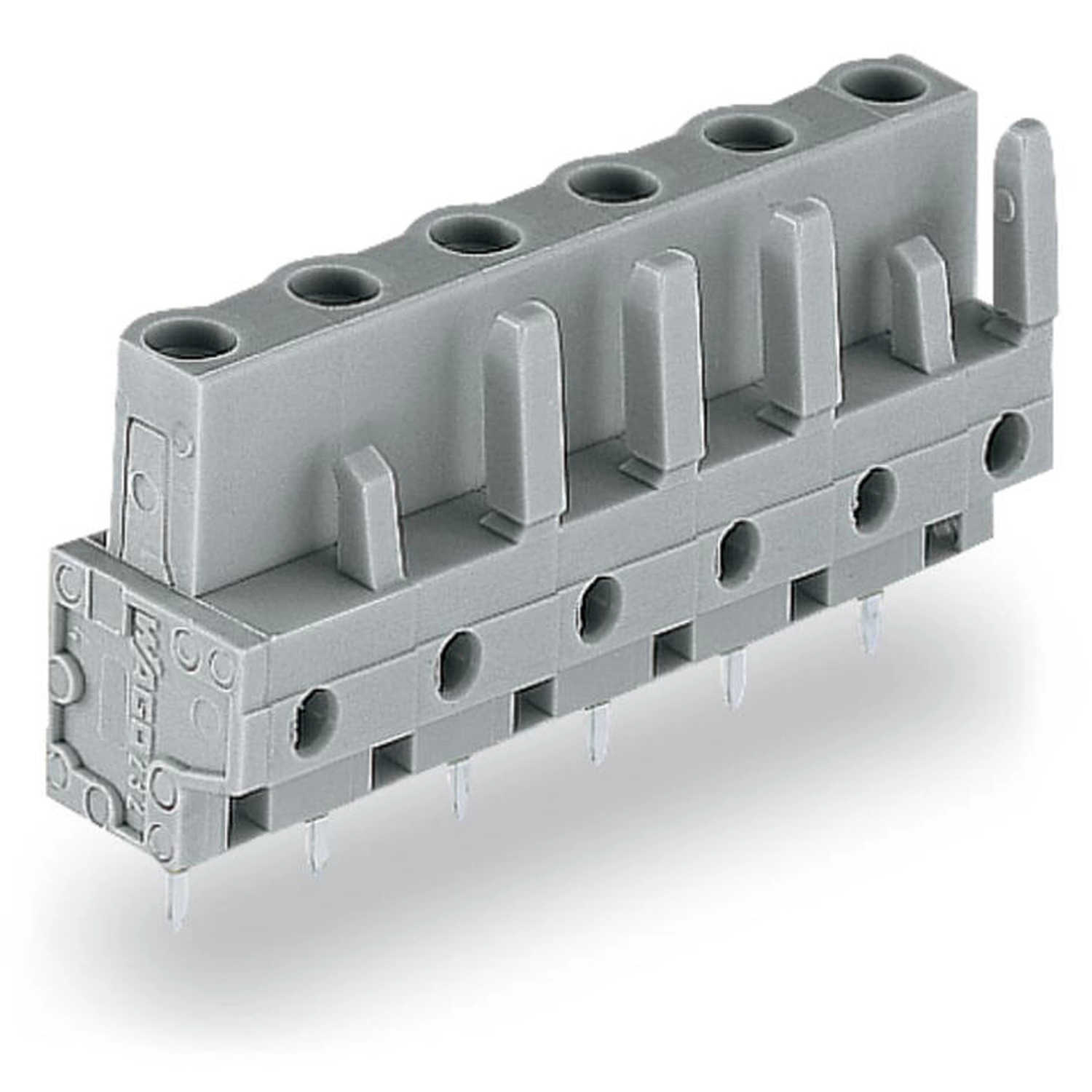

Wago 232-734 THT csatlakozóaljzat, egyenes, 7,5 mm lábtávolság, 4 pólusú, 0,6 x 1,0 mm forrasztótű, szürke
RRP:1 956 Ft/db
1 937 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 687 Ft/db
nettó 1 328 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 232-es sorozat, 0,6 x 1 mm forrasztótű-mérettel. A Wago 232-734 csatlakozó egyszerű, hibamentes villamos szerelést tesz lehetővé. Méretei 29 x 23,25 x 11,6 mm (szélesség x magasság x mélység). Az érintkezőfelület ónozott. A nyomtatott áramköri csatlakozó forrasztása THT technológiával történik. Biztonságos és gyors szerelés. Lábtávolság: 7,5 mm. Egyszerűbb vezetékezés. Kompakt méretek. Forrasztás THT technológiával.
A Wago 232-734 szürke, négypólusú THT csatlakozóaljzat 7,5 mm lábtávolsággal és egyenes kialakítással. Ónozott rézötvözet érintkezőkkel, 0,6 × 1 mm méretű és 5 mm hosszú forraszlábakkal készül. A 29 mm széles aljzat kiválasztásakor a csatlakozó ellendarabot és a NYÁK-on rendelkezésre álló helyet is ellenőrizd.
Biztonsági és alkalmazási feltételek
| Terhelés alatti csatlakoztatás | A DIN EN61984 szerinti, megszakítóképesség nélküli MCS csatlakozót terhelés alatt csatlakoztatni vagy bontani tilos. |
|---|---|
| Érinthető dugaszolható részek | Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók szétkapcsolt állapotban ne álljanak feszültség alatt. |
| Változtatható kódolás és védelem | Változtatható kódolás és csavarodás elleni védelem: igen. A hibás bekötés elleni védelemhez megadott érték: nincs. |
| Hőmérséklet és terhelés | A határhőmérsékleti tartomány −60 … +100 °C; a feldolgozási tartomány −35 … +60 °C. A megengedett áramot a konkrét összeállítás és hőmérséklet szerint kell kiválasztani. |
Elektromos adatok kategóriánként
| IEC/EN60664-1; III/3 | 500 V; 6 kV; 12 A |
|---|---|
| IEC/EN60664-1; III/2 | 630 V; 6 kV; 12 A |
| IEC/EN60664-1; II/2 | 1000 V; 6 kV; 12 A |
| UL1059; B csoport | 300 V; 15 A |
| UL1059; D csoport | 300 V; 10 A |
| CSA; B csoport | 300 V; 15 A |
| CSA; D csoport | 300 V; 10 A |
Műszaki jellemzők
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 4 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Pólusszám | 4 |
| Lábtávolság | 7,5 mm / 0,295 inch |
| Szélesség | 29 mm / 1,142 inch |
| Magasság | 23,25 mm / 0,915 inch |
| Magasság a felülettől | 18,25 mm / 0,719 inch |
| Mélység | 11,6 mm / 0,457 inch |
| Forraszláb hossza | 5 mm |
| Forraszláb méretek | 0,6 x 1 mm |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| A NYÁK-hoz illesztés iránya | 90 ° |
| Forraszláb-elrendezés | egy vonalban az anyacsatlakozó teljes hosszában |
| Forraszlábak száma potenciálonként | 1 |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,074 MJ |
| Tömeg | 4,3 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező típusa | Anyacsatlakozó / aljzat |
| NYÁK-csatlakozás | THT |
| Furatátmérő és tűrés | 1,3 (+0,1) mm |
| Kialakítás | Egyenes |

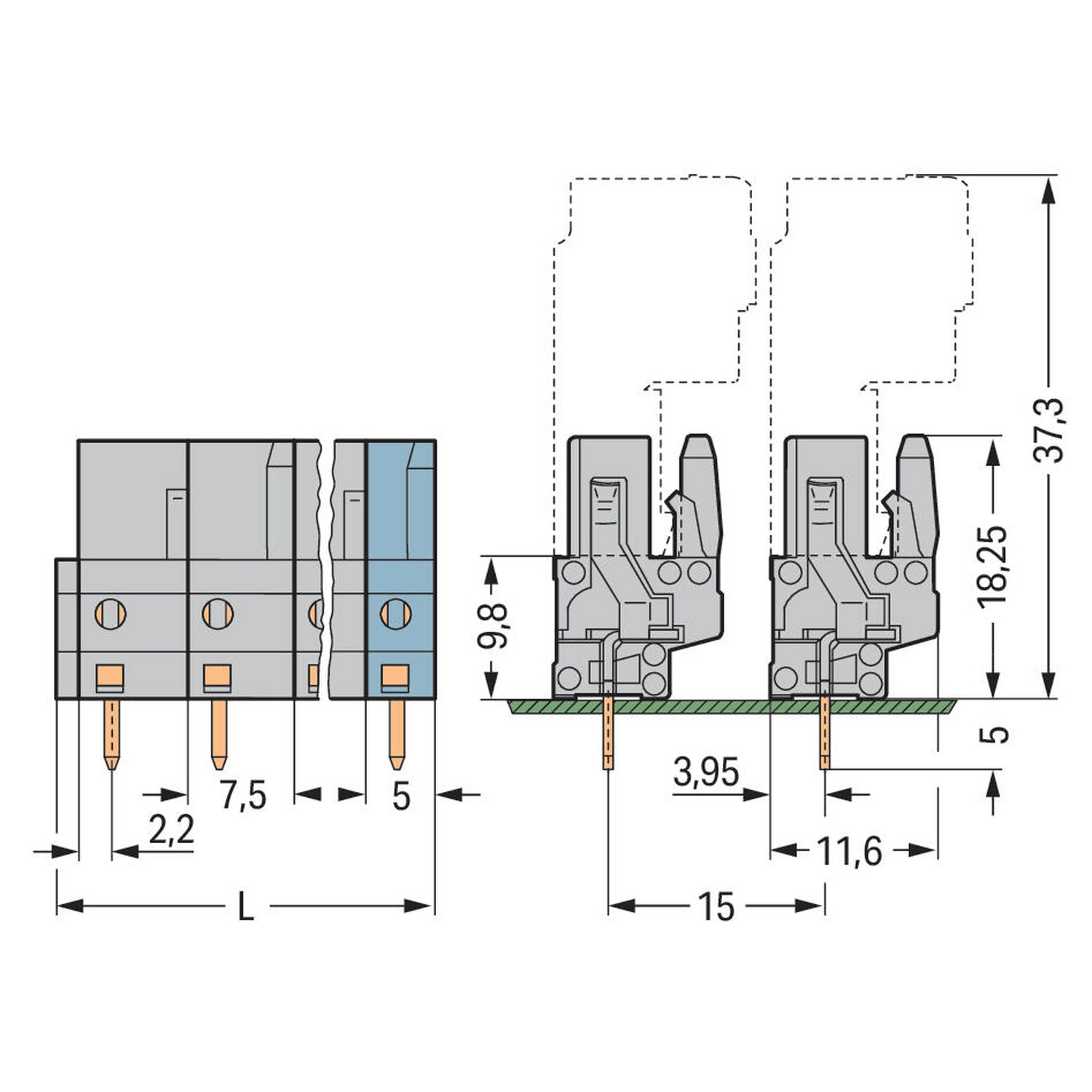

| Hosszúság képlete | L = (pólusszám − 1) × lábtávolság + 5 mm + 1,5 mm |
| Első forraszlábhoz jelölt távolság | 2,2 mm |
| Rajzi részméretek | 9,8 mm; 3,95 mm; 15 mm; a szaggatott ellendarabos összeállítás jelölt magassága 37,3 mm |

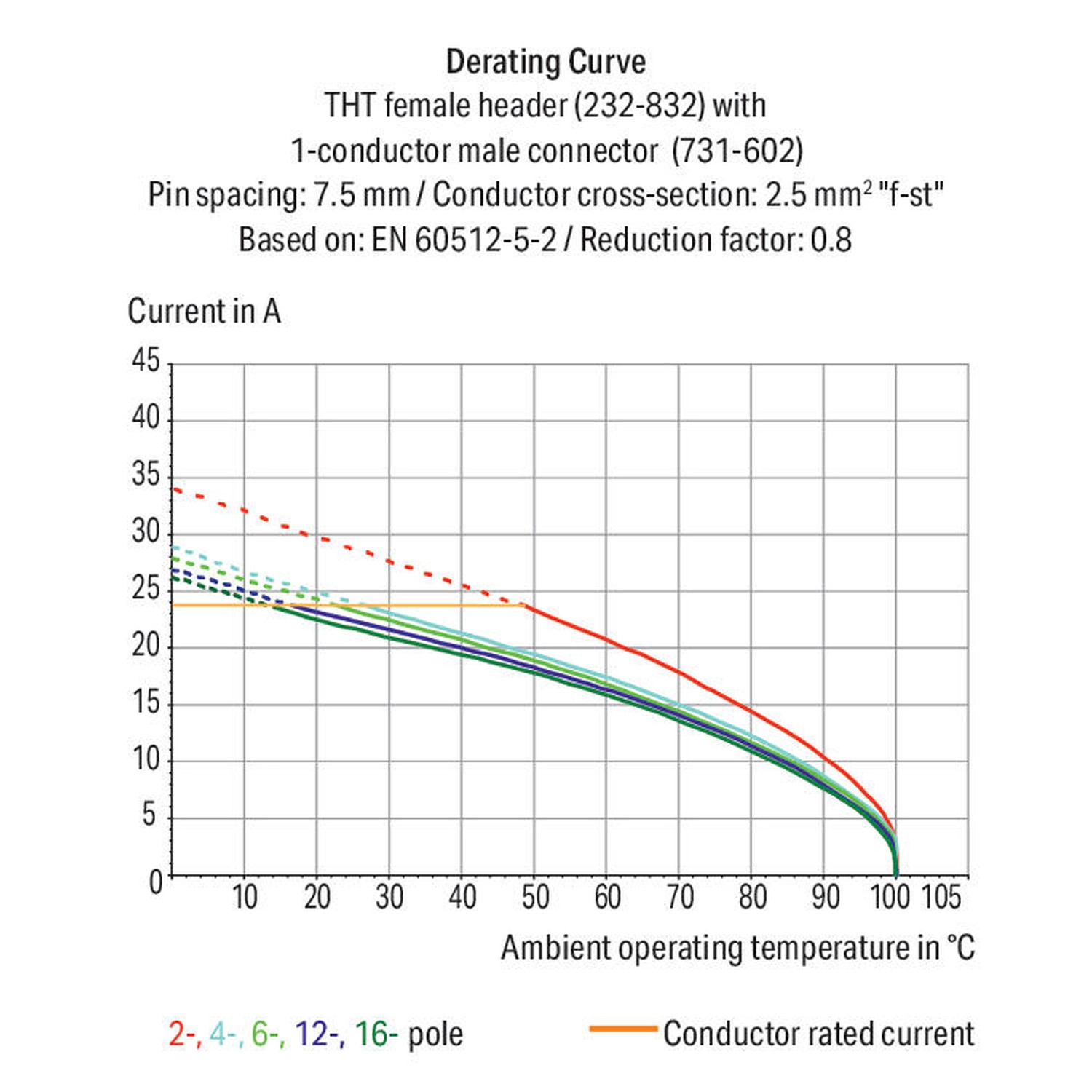

Terheléscsökkentési feltételek
| Ábrázolt összeállítás | 232-832 THT aljzat 731-602 egyvezetékes apacsatlakozóval; 7,5 mm lábtávolság; 2,5 mm² finom elemi szálas vezeték |
|---|---|
| Vizsgálati alap | EN60512-5-2; 0,8 csökkentési tényező |
| Ábra jellege | 2, 4, 6, 12 és 16 pólusú változatok áramterhelhetősége a környezeti hőmérséklet függvényében; a konkrét cikkszám külön névleges adatait a fenti táblázat tartalmazza. |
Csatlakozó ellendarabok
| 731-604 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; 2,50 mm²; szürke |
|---|---|
| 731-604/019-000 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; 2,50 mm²; szürke |
Opcionális vizsgálati tartozékok
| 231-662 | Ellenőrződugó anyacsatlakozóknak; 7,5 mm és 7,62 mm lábtávolság; 2,50 mm²; világosszürke |
|---|---|
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a lábtávolság?
7,5 mm.
Milyen NYÁK-csatlakozású?
THT, 5 mm hosszú, 0,6 × 1 mm méretű forraszlábakkal.
Bontható terhelés alatt?
Nem. A csatlakozó nem rendelkezik megszakítóképességgel.
Milyen érintkezőbevonatot kapott?
Ónozott rézötvözet érintkezőkkel készül.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
232-734
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
4,34 g/db
Cikkszám
4044918579742
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 232-734 THT csatlakozóaljzat, egyenes, 7,5 mm lábtávolság, 4 pólusú, 0,6 x 1,0 mm forrasztótű, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 232-734 |
| GTIN / EAN | 4044918579742 |
| Terméktípus | THT csatlakozóaljzat |
Elektromos adatok
| IEC/EN60664-1; III/3 | 500 V; 6 kV; 12 A |
|---|---|
| IEC/EN60664-1; III/2 | 630 V; 6 kV; 12 A |
| IEC/EN60664-1; II/2 | 1000 V; 6 kV; 12 A |
| UL1059; B csoport | 300 V; 15 A |
| UL1059; D csoport | 300 V; 10 A |
| CSA; B csoport | 300 V; 15 A |
| CSA; D csoport | 300 V; 10 A |
Méretek, felépítés és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 4 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Pólusszám | 4 |
| Lábtávolság | 7,5 mm / 0,295 inch |
| Szélesség | 29 mm / 1,142 inch |
| Magasság | 23,25 mm / 0,915 inch |
| Magasság a felülettől | 18,25 mm / 0,719 inch |
| Mélység | 11,6 mm / 0,457 inch |
| Forraszláb hossza | 5 mm |
| Forraszláb méretek | 0,6 x 1 mm |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| A NYÁK-hoz illesztés iránya | 90 ° |
| Forraszláb-elrendezés | egy vonalban az anyacsatlakozó teljes hosszában |
| Forraszlábak száma potenciálonként | 1 |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,074 MJ |
| Tömeg | 4,3 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező típusa | Anyacsatlakozó / aljzat |
| NYÁK-csatlakozás | THT |
| Furatátmérő és tűrés | 1,3 (+0,1) mm |
| Kialakítás | Egyenes |
| Hosszúság képlete | L = (pólusszám − 1) × lábtávolság + 5 mm + 1,5 mm |
| Első forraszlábhoz jelölt távolság | 2,2 mm |
| Rajzi részméretek | 9,8 mm; 3,95 mm; 15 mm; a szaggatott ellendarabos összeállítás jelölt magassága 37,3 mm |
Biztonsági és alkalmazási feltételek
| Terhelés alatti csatlakoztatás | A DIN EN61984 szerinti, megszakítóképesség nélküli MCS csatlakozót terhelés alatt csatlakoztatni vagy bontani tilos. |
|---|---|
| Érinthető dugaszolható részek | Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók szétkapcsolt állapotban ne álljanak feszültség alatt. |
| Változtatható kódolás és védelem | Változtatható kódolás és csavarodás elleni védelem: igen. A hibás bekötés elleni védelemhez megadott érték: nincs. |
| Hőmérséklet és terhelés | A határhőmérsékleti tartomány −60 … +100 °C; a feldolgozási tartomány −35 … +60 °C. A megengedett áramot a konkrét összeállítás és hőmérséklet szerint kell kiválasztani. |
Gyártói terheléscsökkentési ábra feltételei
| Ábrázolt összeállítás | 232-832 THT aljzat 731-602 egyvezetékes apacsatlakozóval; 7,5 mm lábtávolság; 2,5 mm² finom elemi szálas vezeték |
|---|---|
| Vizsgálati alap | EN60512-5-2; 0,8 csökkentési tényező |
| Ábra jellege | 2, 4, 6, 12 és 16 pólusú változatok áramterhelhetősége a környezeti hőmérséklet függvényében; a konkrét cikkszám külön névleges adatait a fenti táblázat tartalmazza. |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CB | IEC61984; NL-113351 |
|---|---|
| CSA | C22.2; 1466354 |
| KEMA/KEUR | EN61984; 71-130478 REV.1 |
| UR | UL1977; E45171 |
| UR | UL1059; E45172 |
| Gyártói nyilatkozat | Railway Ready |
| ABS | 24-0095975-PDA |
| DNV | EN60998; TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
Csatlakozó ellendarabok
| 731-604 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; 2,50 mm²; szürke |
|---|---|
| 731-604/019-000 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 2,5 mm²; 7,5 mm lábtávolság; 4 pólusú; szorítóbilincs; 2,50 mm²; szürke |
Opcionális vizsgálati tartozékok
| 231-662 | Ellenőrződugó anyacsatlakozóknak; 7,5 mm és 7,62 mm lábtávolság; 2,50 mm²; világosszürke |
|---|---|
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-04-02 |
| eCl@ss 9.0 | 27-44-04-02 |
| ETIM 9.0 | EC002637 |
| ETIM 10.0 | EC002637 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
