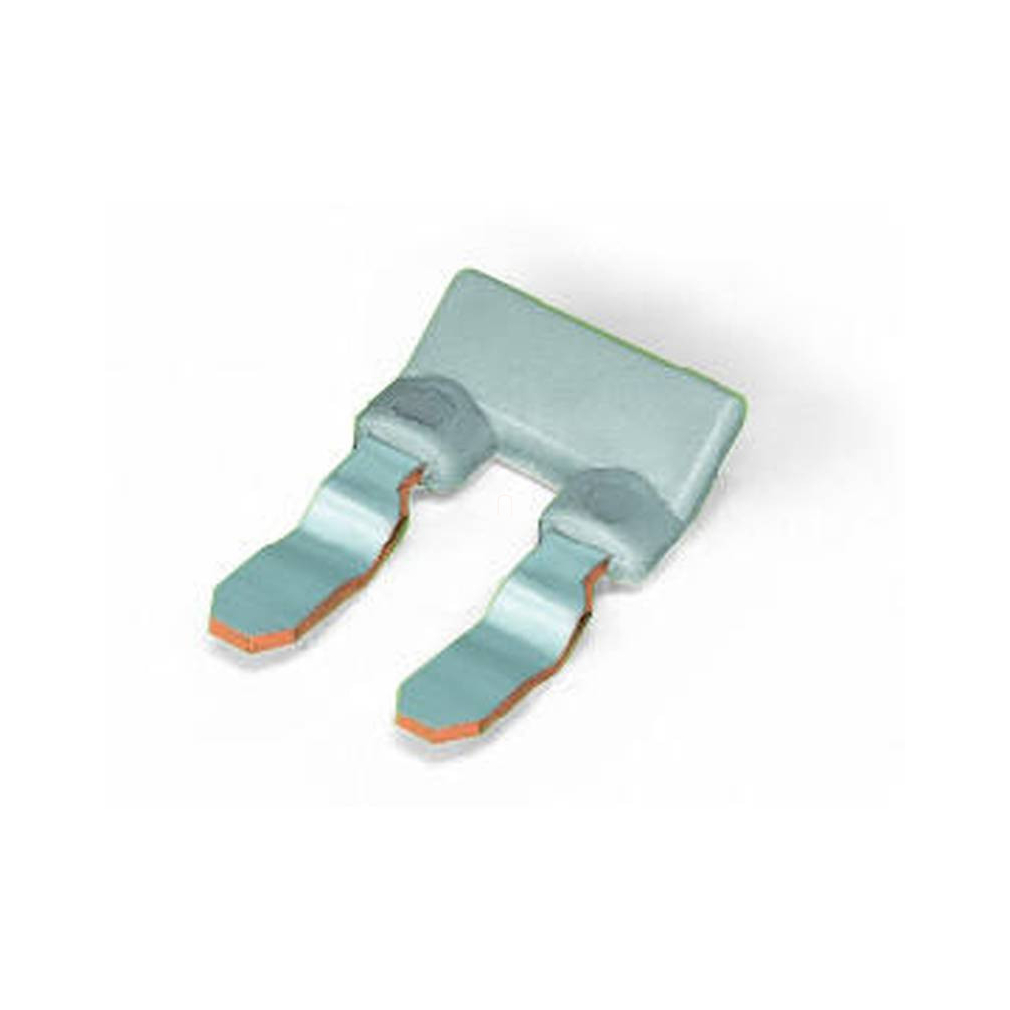

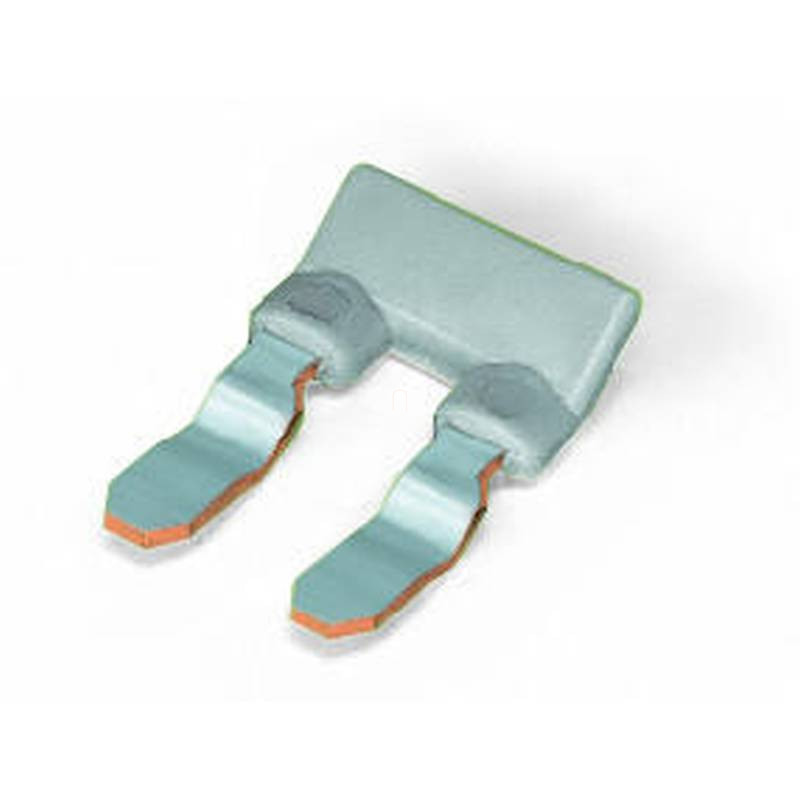

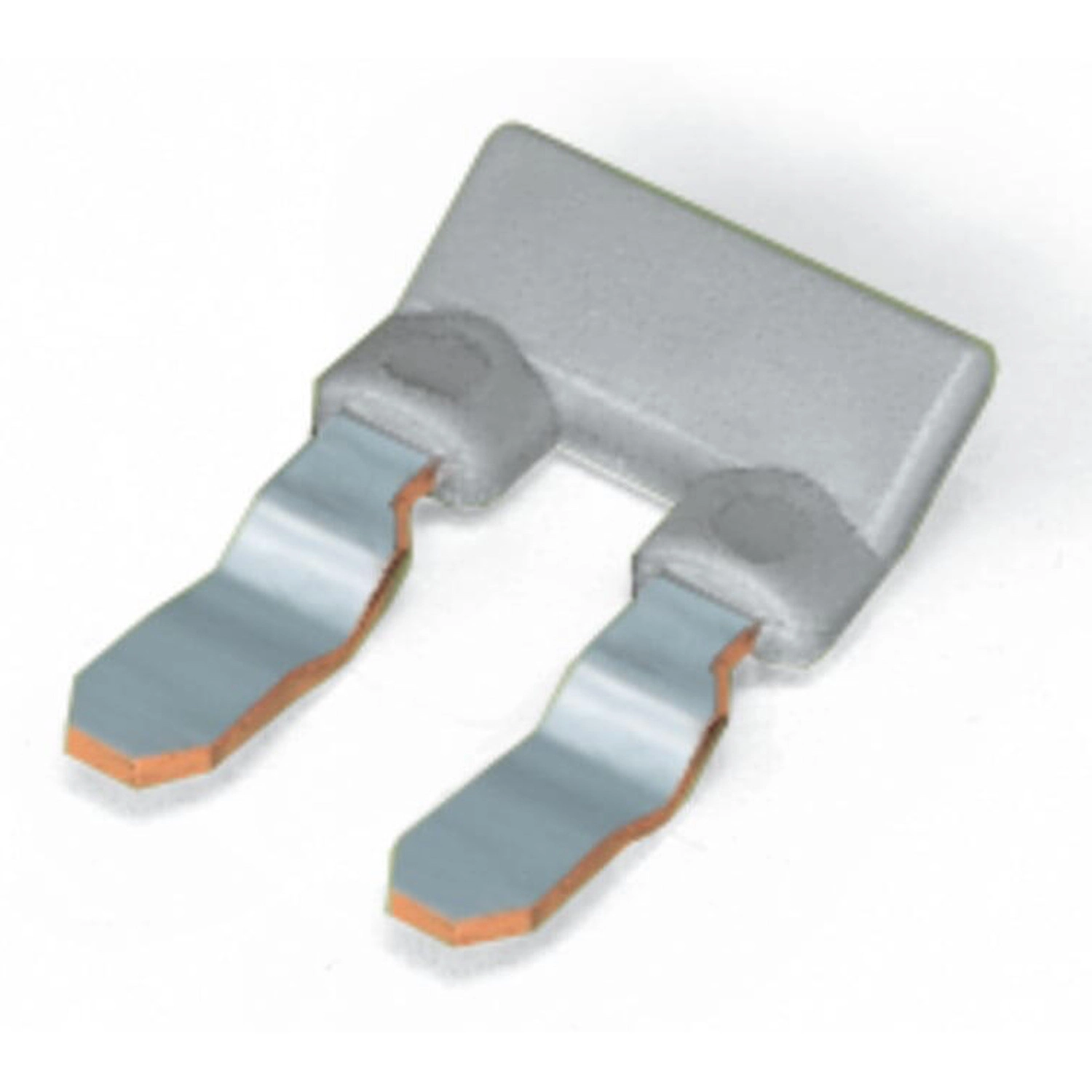

Wago 231-902 áthidaló vezetőbemenethez, 2 pólusú, szigetelt, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 231-902 szürke, szigetelt, 2 irányú áthidaló a vezetékbevezetés felől történő behelyezéshez, CAGE CLAMP anya- és apacsatlakozókhoz. Névleges árama 12 A, lábtávolsága 5 / 5,08 mm.
Behelyezési irány és vezeték-keresztmetszet
A négyzet jelölés a működtetőnyílás, a kör jelölés a vezetékbevezetés irányát jelöli. Behelyezéskor kövesd ezeket a szimbólumokat. A fésűs áthidaló tömör és finom elemi szálas vezetékeknél 1,5 mm²-re csökkenti a csatlakoztatható vezeték keresztmetszetét.
Műszaki adatok
| Kivitel | 2 irányú, szigetelt, a vezetékbevezetés felől behelyezhető |
|---|---|
| Pólusszám | 2 |
| Alkalmas | CAGE CLAMP csatlakozástechnikával ellátott anya- és apacsatlakozókhoz |
| Lábtávolság | 5 / 5,08 mm; 0,197 / 0,2 inch |
| Szélesség | 10 mm / 0,394 inch |
| Mélység | 5 mm / 0,197 inch |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,001 MJ |
| Tömeg | 0,2 g |
Elektromos adatok
| Névleges áram | 12 A |
|---|
Jóváhagyások
| CSA / DEKRA Certification B.V. | C22.2; 1466354 |
|---|---|
| KEMA/KEUR / DEKRA Certification B.V. | EN 61984; 71-130478 REV.1 |
| ABS / American Bureau of Shipping | 24-0095975-PDA |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány irányú az áthidaló?
2 irányú.
Mely csatlakozókhoz használható?
CAGE CLAMP csatlakozástechnikával ellátott anya- és apacsatlakozókhoz.
Mekkora vezeték használható az áthidalóval?
Tömör és finom elemi szálas vezetékeknél legfeljebb 1,5 mm².
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 231-902 áthidaló vezetőbemenethez, 2 pólusú, szigetelt, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 231-902 |
| GTIN / EAN | 4045454045425 |
| Terméktípus | Vezetékbevezetés felől behelyezhető áthidaló |
Kivitel és méretek
| Kivitel | 2 irányú, szigetelt, a vezetékbevezetés felől behelyezhető |
|---|---|
| Pólusszám | 2 |
| Alkalmas | CAGE CLAMP csatlakozástechnikával ellátott anya- és apacsatlakozókhoz |
| Lábtávolság | 5 / 5,08 mm; 0,197 / 0,2 inch |
| Szélesség | 10 mm / 0,394 inch |
| Mélység | 5 mm / 0,197 inch |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,001 MJ |
| Tömeg | 0,2 g |
Elektromos adatok
| Névleges áram | 12 A |
|---|
Használati feltételek
| Vezeték-keresztmetszet áthidaló használatakor | Tömör és finom elemi szálas vezetékeknél legfeljebb 1,5 mm² |
|---|---|
| Négyzet jelölés | A működtetőnyílás irányának felel meg |
| Kör jelölés | A vezetékbevezetés irányának felel meg |
Jóváhagyások
| CSA / DEKRA Certification B.V. | C22.2; 1466354 |
|---|---|
| KEMA/KEUR / DEKRA Certification B.V. | EN 61984; 71-130478 REV.1 |
| ABS / American Bureau of Shipping | 24-0095975-PDA |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-40 |
| eCl@ss 9.0 | 27-14-11-40 |
| ETIM 9.0 | EC000489 |
| ETIM 10.0 | EC000489 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 231-902 áthidaló vezetőbemenethez, 2 pólusú, szigetelt, szürke használati útmutató
Behelyezés
Az áthidalót a szimbólumok irányának megfelelően helyezd be: a négyzet a működtetőnyílás, a kör a vezetékbevezetés irányát jelöli.
Többpólusú működtetőszerszámmal végzett behelyezéskor az anya- vagy apacsatlakozót megfelelő tartókészülék támassza meg.
Keresztmetszeti korlátozás
A fésűs áthidaló használata tömör és finom elemi szálas vezetékeknél a csatlakoztatható vezeték keresztmetszetét 1,5 mm²-re csökkenti.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
