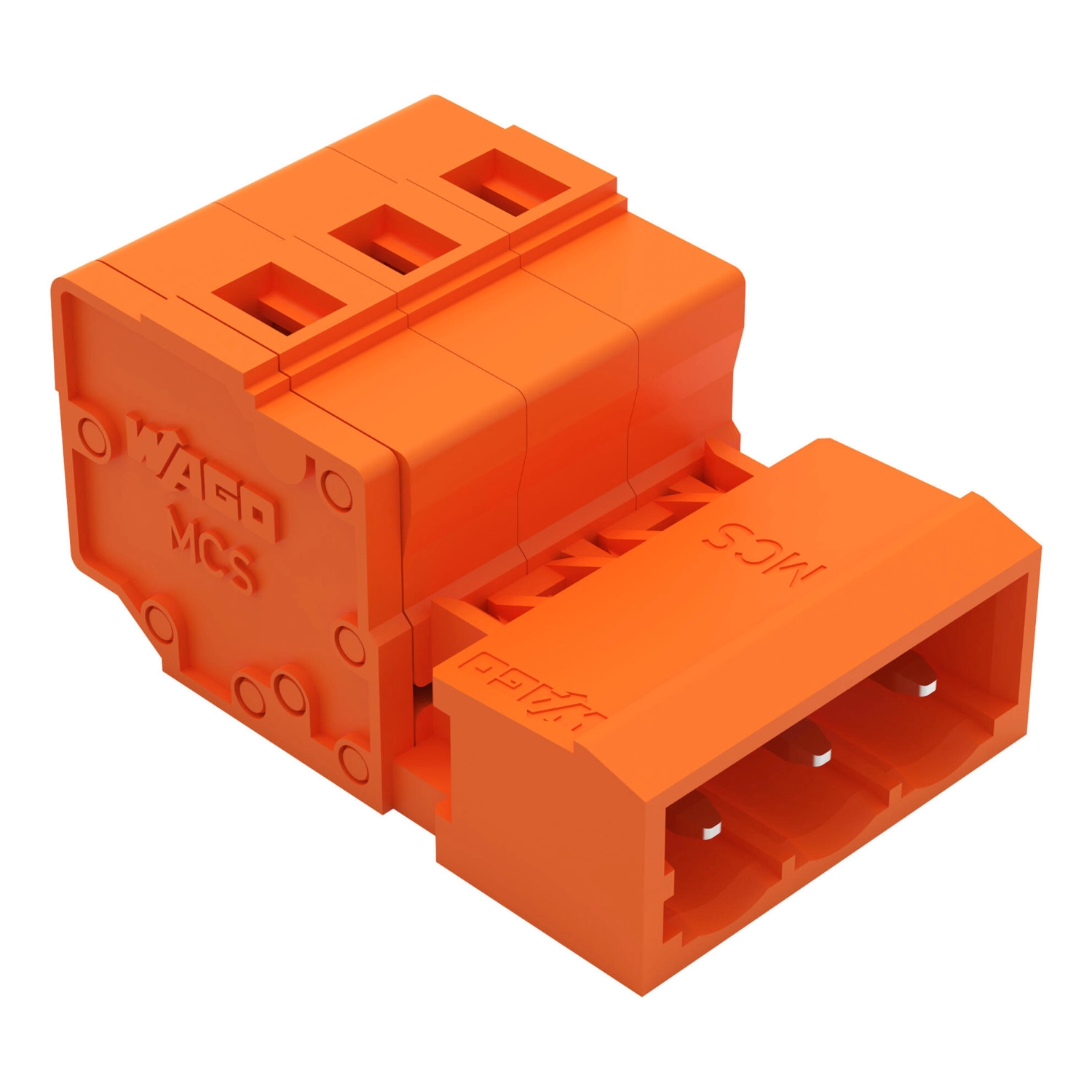

Wago 231-633 apacsatlakozó, 3 pólusú, 2,5 mm², 5,08 mm, narancssárga
RRP:1 290 Ft/db
1 000 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
932 Ft/db
nettó 734 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Apacsatlakozó, 231-es sorozat, a vezető kilépési iránya a csatlakoztatási irányhoz képest 0°. A Wago 231-633 apacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A termék 1 vezetékcsatlakozó kapoccsal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. Méretei: 18,44 × 14,3 × 27,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Az érintkezőfelület ónozott. Egyszerű vezetékezés. Lábtávolság: 5,08 mm. Biztonságos és gyors szerelés. Kompakt méretek. Kezelőszerszámos működtetés.
A Wago 231-633 narancssárga, 3 pólusú MCS apacsatlakozó CAGE CLAMP® csatlakozással, 2,5 mm² névleges keresztmetszettel és 5,08 mm lábtávolsággal készül. A csupaszolási hossz 8–9 mm. Az IEC/EN60664-1 szerinti névleges áram 12 A; az UL és CSA szerinti értékeket külön táblázat tartalmazza.
Villamos névleges adatok
| IEC/EN60664-1; III/3 | 320 V; 4 kV; 12 A |
|---|---|
| IEC/EN60664-1; III/2 | 320 V; 4 kV; 12 A |
| IEC/EN60664-1; II/2 | 630 V; 4 kV; 12 A |
| UL1059; B felhasználási csoport | 300 V; 15 A |
| UL1059; D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs érték megadva |
| UL1977 | 600 V; 15 A |
| CSA; B felhasználási csoport | 300 V; 15 A |
| CSA; D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs érték megadva |
Csatlakozás és mechanikai tulajdonságok
| Pólusszám | 3 |
|---|---|
| Összes csatlakozási pont száma | 3 |
| Összes potenciál száma | 3 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal; a vezeték bekötési irányával párhuzamosan vagy arra merőlegesen |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány az illesztési irányhoz képest | 0° |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Védelem hibás bekötés ellen | Nincs |
Biztonsági és bekötési feltételek
| Kapcsolási és érintési feltételek | Az MCS csatlakozói a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt ne csatlakoztasd vagy válaszd le őket. Az áramkört úgy kell kialakítani, hogy a hozzáférhető, nem csatlakoztatott dugók ne álljanak feszültség alatt. |
|---|

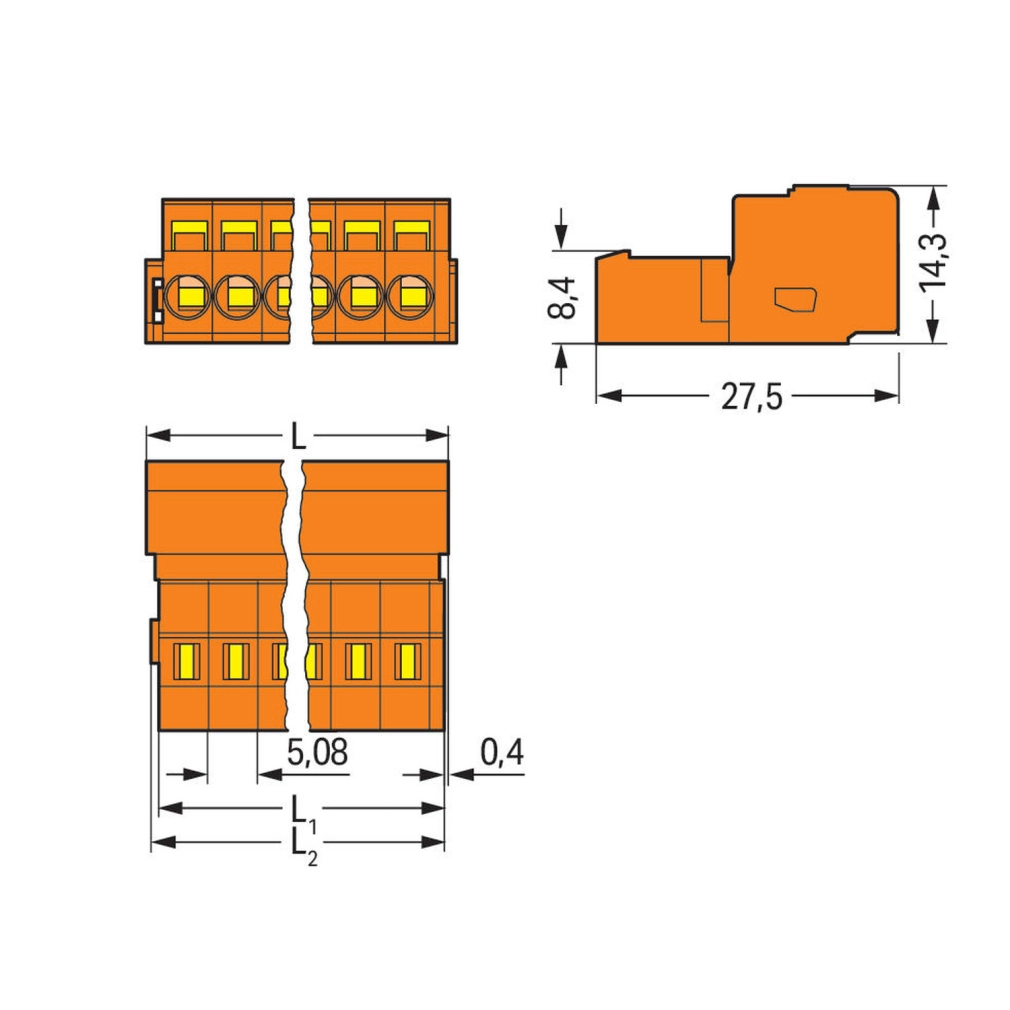

Méretek
| Lábtávolság | 5,08 mm / 0,2 inch |
|---|---|
| Szélesség | 18,44 mm / 0,726 inch |
| Magasság | 14,3 mm / 0,563 inch |
| Mélység | 27,5 mm / 1,083 inch |
| Rajzi L méret | L = (pólusszám − 1) × 5,08 mm + 8,2 mm = 18,36 mm |
| Rajzi L1 méret | L1 = L − 1,7 mm |
| Rajzi L2 méret | L2 = L − 1,2 mm |
| További rajzi részméretek | 8,4; 0,4 mm |
| Szélesség és rajzi képlet eltérése | A mérettáblázat szélessége 18,44 mm / 0,726 inch. A rajzi L = (pólusszám − 1) × 5,08 mm + 8,2 mm képletből 18,36 mm adódik. Az eltérés 0,08 mm; szoros beépítés előtt a pontos szélességet és az L mérethez kapcsolódó L1/L2 méreteket a gyártóval tisztázni kell. |

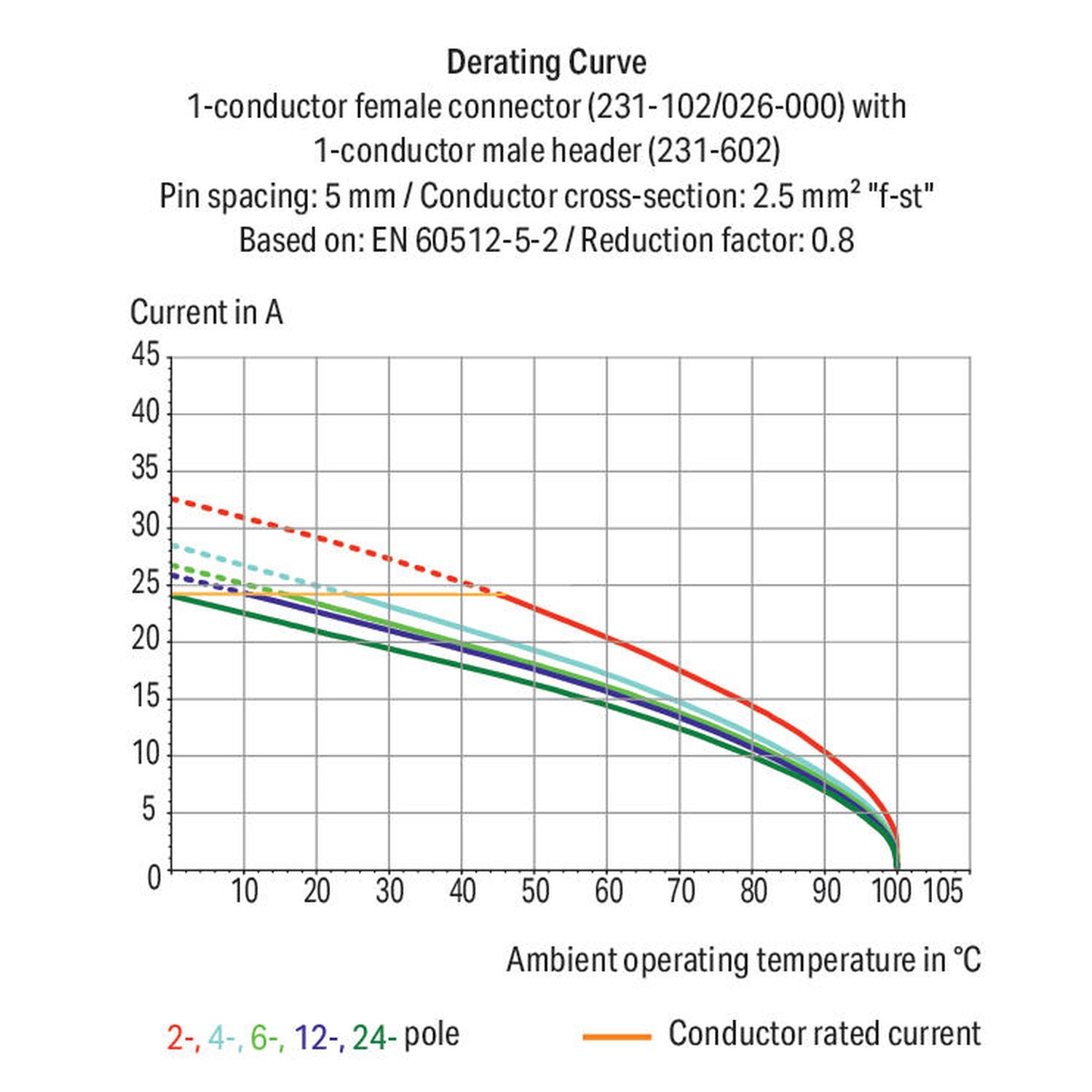

Referencia-terhelési görbe feltételei
| Terhelési görbe referencia-összeállítása | 231-102/026-000 egyvezetékes anyacsatlakozó, 231-602 egyvezetékes apacsatlakozóval |
|---|---|
| Referenciafeltételek | 5 mm lábtávolság; 2,5 mm² tömör vezeték; EN60512-5-2; 0,8 csökkentési tényező |
| Görbékhez megadott pólusszámok | 2; 4; 6; 12; 24 |
| A görbék alkalmazása | A megadott referencia-összeállításra és feltételekre vonatkoznak; nem helyettesítik a termék szabványonként megadott névleges értékeit. |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,075 MJ |
| Tömeg | 4,9 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CB | IEC61984; NL-113351 |
|---|---|
| CSA | C22.2; 1466354 |
| KEMA/KEUR | EN61984; 71-130478 REV.1 |
| UR | UL1059; E45172 |
| UL | UL1977; E45171 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 231-303/102-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; beépített véglappal; narancssárga |
|---|---|
| 231-303/008-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; Bepattintható szerelőlábbal; narancssárga |
| 231-303/026-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; narancssárga |
| 231-303/037-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; Oldalsó zárófül; narancssárga |
| 231-303/031-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; szorítóbilincs; narancssárga |
| 232-303/026-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; narancssárga |
| 232-403/026-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; narancssárga |
| 2231-303/102-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; beépített véglappal; 2,50 mm²; narancssárga |
| 2231-303/008-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; Bepattintható szerelőlábbal; narancssárga |
| 2231-303/026-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; narancssárga |
| 2231-303/037-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; Oldalsó zárófül; narancssárga |
| 2231-303/031-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; szorítóbilincs; narancssárga |
| 231-2303/026-000 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; beépített véglappal; narancssárga |
| 231-2303/037-000 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; Oldalsó zárófül; narancssárga |
| 232-263 | THT csatlakozóaljzat; döntött; 5,08 mm lábtávolság; 3 pólusú; 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-263/047-000 | THT csatlakozóaljzat; döntött; 5,08 mm lábtávolság; 3 pólusú; Elválasztóperem; 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-263/039-000 | THT csatlakozóaljzat; döntött; 5,08 mm lábtávolság; 3 pólusú; Rögzítőfül (kar); 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-263/031-000 | THT csatlakozóaljzat; döntött; 5,08 mm lábtávolság; 3 pólusú; szorítóbilincs; 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-163 | THT csatlakozóaljzat; egyenes; 5,08 mm lábtávolság; 3 pólusú; 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-163/047-000 | THT csatlakozóaljzat; egyenes; 5,08 mm lábtávolság; 3 pólusú; Elválasztóperem; 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-163/039-000 | THT csatlakozóaljzat; egyenes; 5,08 mm lábtávolság; 3 pólusú; Rögzítőfül (kar); 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-163/031-000 | THT csatlakozóaljzat; egyenes; 5,08 mm lábtávolság; 3 pólusú; szorítóbilincs; 0,6 x 1,0 mm-es forraszláb; narancssárga |
Opcionális kiegészítők
| 231-902 | Áthidaló; vezetékbemenethez; 2irányú; szigetelt; szürke |
|---|---|
| 231-903 | Áthidaló; vezetékbemenethez; 3irányú; szigetelt; szürke |
| 231-669 | Reteszelőkupak; nem használt rugók takarásához; narancssárga |
| 231-670 | Érszigetelő stop; 0,08 mm²… 0,2mm² / 0,2mm² "t"; fehér |
| 231-671 | Érszigetelő stop; 0,25 … 0,5 mm²; világosszürke |
| 231-672 | Érszigetelő stop; 0,75 … 1 mm²; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 209-132 | Működtetőszerszám; fésűs áthidalók összekapcsolására; szigetelőanyagból készült; 2irányú; természetes |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; 264 sorozathoz (1-/2-utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 231-131 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 231-291 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; piros |
| 280-432 | Működtetőszerszám; szigetelőanyagból készült; 2irányú; fehér |
| 280-433 | Működtetőszerszám; szigetelőanyagból készült; 3irányú; fehér |
| 210-331/508-103 | Jelölőszalagok; A4-es papíron; jelölt; 1-12 (200x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-331/508-104 | Jelölőszalagok; A4-es papíron; jelölt; 13-24 (200x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 231-129 | Kódoló kulcs; Bepattintható típus; világosszürke |
| 232-633 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5,08 mm lábtávolság; 3 pólusú; narancssárga |
Csomagolás
| Mennyiség | 100 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora az IEC/EN60664-1 szerinti névleges áram?
12 A.
Hogyan kódolható?
Kódolókulcs vagy kódolókulcsok beillesztésével.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
231-633
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
4,92 g/db
Cikkszám
4044918259668
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 231-633 apacsatlakozó, 3 pólusú, 2,5 mm², 5,08 mm, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 231-633 |
| GTIN / EAN | 4044918259668 |
| Terméktípus | 5,08 mm osztású MCS apacsatlakozó |
Villamos névleges adatok
| IEC/EN60664-1; III/3 | 320 V; 4 kV; 12 A |
|---|---|
| IEC/EN60664-1; III/2 | 320 V; 4 kV; 12 A |
| IEC/EN60664-1; II/2 | 630 V; 4 kV; 12 A |
| UL1059; B felhasználási csoport | 300 V; 15 A |
| UL1059; D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs érték megadva |
| UL1977 | 600 V; 15 A |
| CSA; B felhasználási csoport | 300 V; 15 A |
| CSA; D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs érték megadva |
Csatlakozás és mechanikai tulajdonságok
| Pólusszám | 3 |
|---|---|
| Összes csatlakozási pont száma | 3 |
| Összes potenciál száma | 3 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal; a vezeték bekötési irányával párhuzamosan vagy arra merőlegesen |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány az illesztési irányhoz képest | 0° |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Védelem hibás bekötés ellen | Nincs |
Biztonsági és bekötési feltételek
| Kapcsolási és érintési feltételek | Az MCS csatlakozói a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt ne csatlakoztasd vagy válaszd le őket. Az áramkört úgy kell kialakítani, hogy a hozzáférhető, nem csatlakoztatott dugók ne álljanak feszültség alatt. |
|---|
Méretek
| Lábtávolság | 5,08 mm / 0,2 inch |
|---|---|
| Szélesség | 18,44 mm / 0,726 inch |
| Magasság | 14,3 mm / 0,563 inch |
| Mélység | 27,5 mm / 1,083 inch |
| Rajzi L méret | L = (pólusszám − 1) × 5,08 mm + 8,2 mm = 18,36 mm |
| Rajzi L1 méret | L1 = L − 1,7 mm |
| Rajzi L2 méret | L2 = L − 1,2 mm |
| További rajzi részméretek | 8,4; 0,4 mm |
| Szélesség és rajzi képlet eltérése | A mérettáblázat szélessége 18,44 mm / 0,726 inch. A rajzi L = (pólusszám − 1) × 5,08 mm + 8,2 mm képletből 18,36 mm adódik. Az eltérés 0,08 mm; szoros beépítés előtt a pontos szélességet és az L mérethez kapcsolódó L1/L2 méreteket a gyártóval tisztázni kell. |
Referencia-terhelési görbe feltételei
| Terhelési görbe referencia-összeállítása | 231-102/026-000 egyvezetékes anyacsatlakozó, 231-602 egyvezetékes apacsatlakozóval |
|---|---|
| Referenciafeltételek | 5 mm lábtávolság; 2,5 mm² tömör vezeték; EN60512-5-2; 0,8 csökkentési tényező |
| Görbékhez megadott pólusszámok | 2; 4; 6; 12; 24 |
| A görbék alkalmazása | A megadott referencia-összeállításra és feltételekre vonatkoznak; nem helyettesítik a termék szabványonként megadott névleges értékeit. |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,075 MJ |
| Tömeg | 4,9 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CB | IEC61984; NL-113351 |
|---|---|
| CSA | C22.2; 1466354 |
| KEMA/KEUR | EN61984; 71-130478 REV.1 |
| UR | UL1059; E45172 |
| UL | UL1977; E45171 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 231-303/102-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; beépített véglappal; narancssárga |
|---|---|
| 231-303/008-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; Bepattintható szerelőlábbal; narancssárga |
| 231-303/026-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; narancssárga |
| 231-303/037-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; Oldalsó zárófül; narancssárga |
| 231-303/031-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; szorítóbilincs; narancssárga |
| 232-303/026-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; narancssárga |
| 232-403/026-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; narancssárga |
| 2231-303/102-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; beépített véglappal; 2,50 mm²; narancssárga |
| 2231-303/008-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; Bepattintható szerelőlábbal; narancssárga |
| 2231-303/026-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; narancssárga |
| 2231-303/037-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; Oldalsó zárófül; narancssárga |
| 2231-303/031-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; szorítóbilincs; narancssárga |
| 231-2303/026-000 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; beépített véglappal; narancssárga |
| 231-2303/037-000 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 3 pólusú; Oldalsó zárófül; narancssárga |
| 232-263 | THT csatlakozóaljzat; döntött; 5,08 mm lábtávolság; 3 pólusú; 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-263/047-000 | THT csatlakozóaljzat; döntött; 5,08 mm lábtávolság; 3 pólusú; Elválasztóperem; 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-263/039-000 | THT csatlakozóaljzat; döntött; 5,08 mm lábtávolság; 3 pólusú; Rögzítőfül (kar); 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-263/031-000 | THT csatlakozóaljzat; döntött; 5,08 mm lábtávolság; 3 pólusú; szorítóbilincs; 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-163 | THT csatlakozóaljzat; egyenes; 5,08 mm lábtávolság; 3 pólusú; 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-163/047-000 | THT csatlakozóaljzat; egyenes; 5,08 mm lábtávolság; 3 pólusú; Elválasztóperem; 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-163/039-000 | THT csatlakozóaljzat; egyenes; 5,08 mm lábtávolság; 3 pólusú; Rögzítőfül (kar); 0,6 x 1,0 mm-es forraszláb; narancssárga |
| 232-163/031-000 | THT csatlakozóaljzat; egyenes; 5,08 mm lábtávolság; 3 pólusú; szorítóbilincs; 0,6 x 1,0 mm-es forraszláb; narancssárga |
Opcionális kiegészítők
| 231-902 | Áthidaló; vezetékbemenethez; 2irányú; szigetelt; szürke |
|---|---|
| 231-903 | Áthidaló; vezetékbemenethez; 3irányú; szigetelt; szürke |
| 231-669 | Reteszelőkupak; nem használt rugók takarásához; narancssárga |
| 231-670 | Érszigetelő stop; 0,08 mm²… 0,2mm² / 0,2mm² "t"; fehér |
| 231-671 | Érszigetelő stop; 0,25 … 0,5 mm²; világosszürke |
| 231-672 | Érszigetelő stop; 0,75 … 1 mm²; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 209-132 | Működtetőszerszám; fésűs áthidalók összekapcsolására; szigetelőanyagból készült; 2irányú; természetes |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; 264 sorozathoz (1-/2-utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 231-131 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 231-291 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; piros |
| 280-432 | Működtetőszerszám; szigetelőanyagból készült; 2irányú; fehér |
| 280-433 | Működtetőszerszám; szigetelőanyagból készült; 3irányú; fehér |
| 210-331/508-103 | Jelölőszalagok; A4-es papíron; jelölt; 1-12 (200x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-331/508-104 | Jelölőszalagok; A4-es papíron; jelölt; 13-24 (200x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 231-129 | Kódoló kulcs; Bepattintható típus; világosszürke |
| 232-633 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5,08 mm lábtávolság; 3 pólusú; narancssárga |
Csomagolás
| Mennyiség | 100 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366930000 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-03-09 |
| eCl@ss 9.0 | 27-44-03-09 |
| ETIM 9.0 | EC002638 |
| ETIM 10.0 | EC002638 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 231-633 apacsatlakozó, 3 pólusú, 2,5 mm², 5,08 mm, narancssárga használati útmutató
Biztonsági feltételek
Az MCS csatlakozói a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt ne csatlakoztasd vagy válaszd le őket. Az áramkört úgy kell kialakítani, hogy a hozzáférhető, nem csatlakoztatott dugók ne álljanak feszültség alatt.
Vezeték előkészítése
A csupaszolási hossz 8–9 mm. Tömör és finom elemi szálas vezetékből 0,08–2,5 mm² / 28–12 AWG csatlakoztatható. Szigetelt érvéghüvellyel 0,25–1,5 mm², szigeteletlen érvéghüvellyel 0,25–2,5 mm² a tartomány.
Vezeték csatlakoztatása
A vezeték bekötéséhez 3,5 mm-es csavarhúzót használhatsz; a CAGE CLAMP® működtetése a vezeték bekötési irányával párhuzamosan vagy arra merőlegesen történhet.
A vezetéket a CAGE CLAMP® egységbe a 231-291 működtetőkarral vagy működtetőszerszámmal helyezheted be.
Kódolás
Az apacsatlakozó kódolásához illeszd be a megfelelő kódolókulcsot vagy kódolókulcsokat.
Ellenőrzés
Az összeállításhoz tartozó CAGE CLAMP® anyacsatlakozó integrált ellenőrzőnyílásain keresztül, a vezetékbemenetre merőlegesen végezhető vizsgálat, 2 vagy 2,3 mm átmérőjű vizsgálódugóval.
Jelölés
Közvetlen jelölést vagy öntapadós jelölőszalagot használhatsz.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
