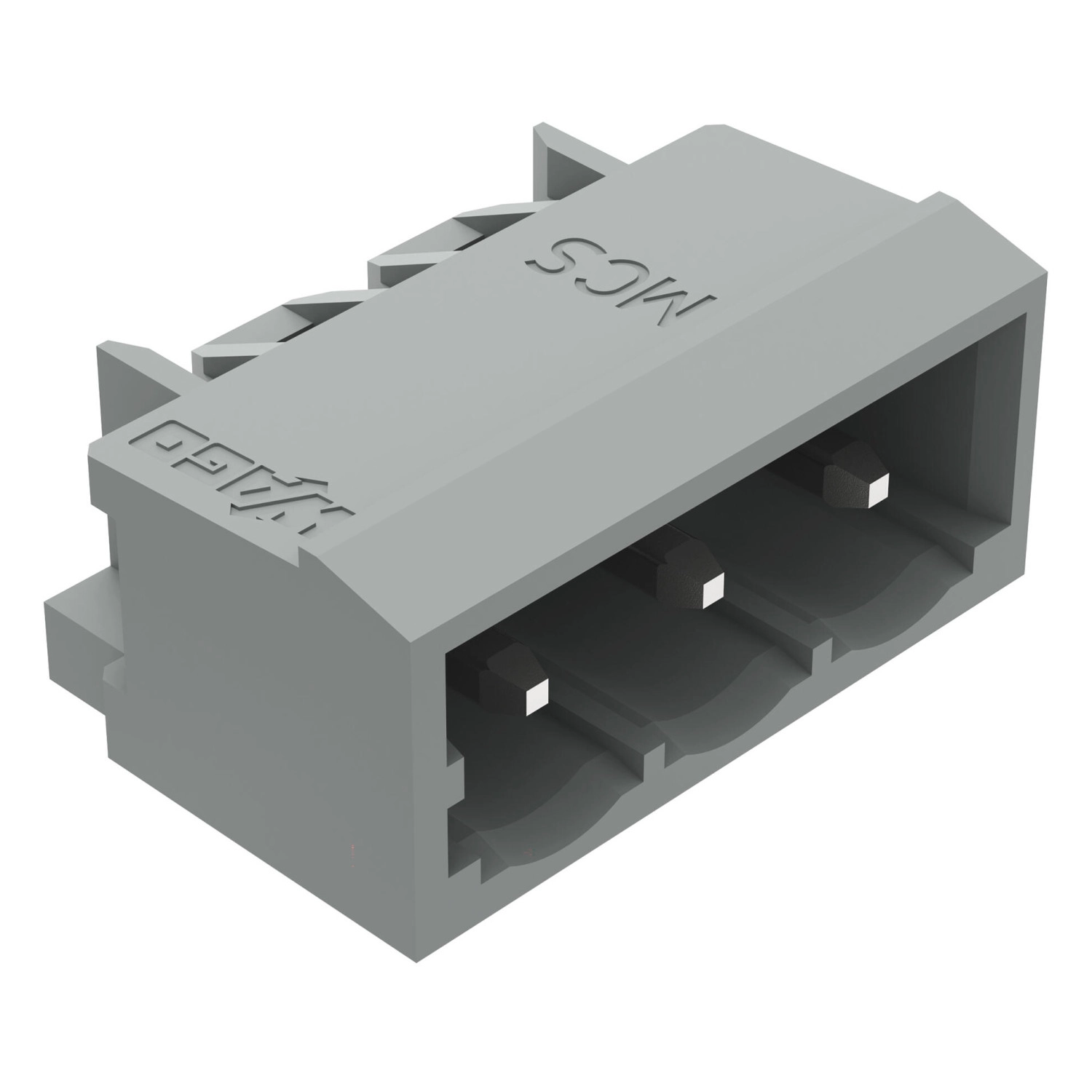

Apacsatlakozó, 231-as sorozat, szürke. A Wago 231-463/001-000 apacsatlakozó egyszerű, hibamentes villamos szerelést tesz lehetővé. Méretei 18,2 x 12,2 x 12 mm (szélesség x magasság x mélység). Az érintkezőfelület ónozott. A nyomtatott áramköri csatlakozó forrasztása THT technológiával történik. Egyszerűbb vezetékezés. Tartósan biztonságos csatlakozások. Megbízható forrasztás a THT technológiának köszönhetően. 3 csatlakozási pont. Lábtávolság: 5 mm.
A Wago 231-463/001-000 szürke, 3 pólusú, döntött NYÁK-apacsatlakozó 5 mm lábtávolsággal. A forraszlábak 1,2 × 1,2 mm méretűek, hosszuk 3,8 mm. A NYÁK-hoz illesztés iránya 0°, az IEC/EN60664-1 szerinti névleges áram 16 A.
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 16 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 4 kV; 16 A |
| UL1059; B felhasználási csoport | 300 V; 20 A |
| UL1059; C felhasználási csoport | Nincs megadott érték. |
| UL1059; D felhasználási csoport | 300 V; 10 A |
| UL1977 | 600 V; 15 A |
| CSA; B felhasználási csoport | 300 V; 20 A |
| CSA; C felhasználási csoport | Nincs megadott érték. |
| CSA; D felhasználási csoport | 300 V; 10 A |
Csatlakozás és mechanikai tulajdonságok
| Pólusszám | 3 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Érintkező típusa | Apacsatlakozó/dugó |
| Csatlakozás | NYÁK-hoz |
| NYÁK-hoz illesztés iránya | 0° |
| NYÁK-érintkező | THT |
| Forraszlábak elrendezése | Egy vonalban az apacsatlakozó teljes hosszában |
| Forraszlábak száma potenciálonként | 1 |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Hibás bekötés elleni védelem | Nincs |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|
Kiválasztási feltételek és eltérő megnevezések
| THR megnevezés és THT csatlakozási adat | A gyári adatlap megnevezése THR csatlakozódugót jelöl; a NYÁK-érintkező adata THT, és a termékszöveg is THT forrasztást nevez meg. A forrasztási eljárás kiválasztásakor ezt az eltérést tisztázni kell; ebből nem következik meghatározott újraömlesztési hőprofil. |
|---|---|
| Vezetékcsatlakozás és forraszláb | Ez NYÁK-hoz csatlakozó, forraszlábakkal ellátott apacsatlakozó. A kompatibilis anyacsatlakozók vezetékméretei az adott ellendarabra vonatkoznak; saját vezetékbekötési keresztmetszet és csupaszolási hossz itt nincs megadva. |
Méretek és forraszlábak
| Lábtávolság | 5 mm / 0,197 inch |
|---|---|
| Szélesség | 18,2 mm / 0,717 inch |
| Magasság | 12,2 mm / 0,48 inch |
| Magasság a felülettől | 8,4 mm / 0,331 inch |
| Mélység | 12 mm / 0,472 inch |
| Forraszláb hossza | 3,8 mm |
| Forraszláb méretek | 1,2 x 1,2 mm |
| Furat átmérője hibatűréssel | 1,7 mm; +0,1 mm |

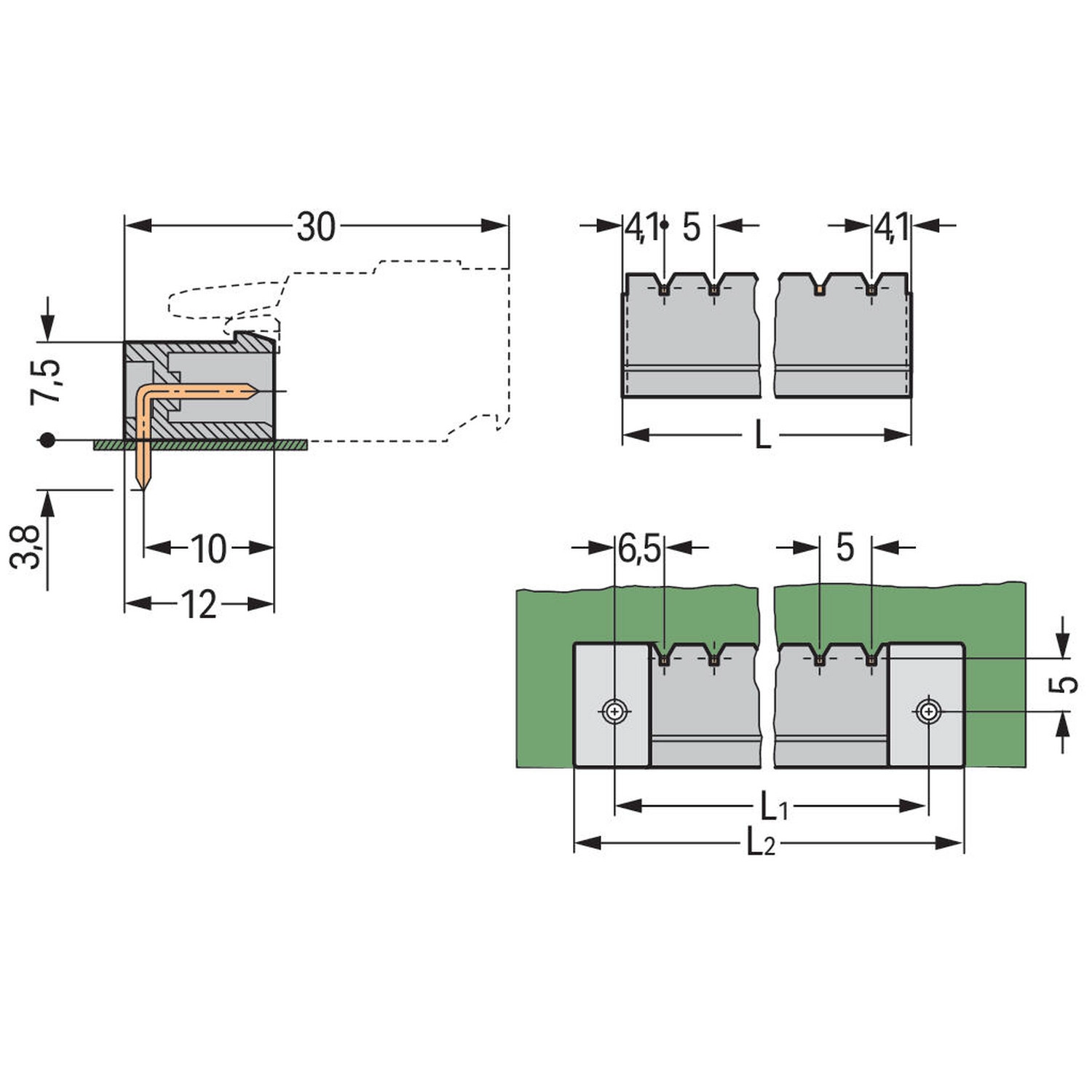

| Rajzi L méret | L = (pólusszám − 1) × 5 mm + 8,2 mm = 18,2 mm |
| Rajzi L1 méret | L1 = L + 5 mm = 23,2 mm |
| Rajzi L2 méret | L2 = L1 + 7,4 mm = 30,6 mm |
| További rajzi méretek | 30 mm az ábrázolt összeállításnál; 7,5; 3,8; 10; 12; 4,1; 5 mm, valamint 6,5 mm. A 30 mm-es összeállítási méret nem az önálló apacsatlakozó 12,2 mm-es magassága. |

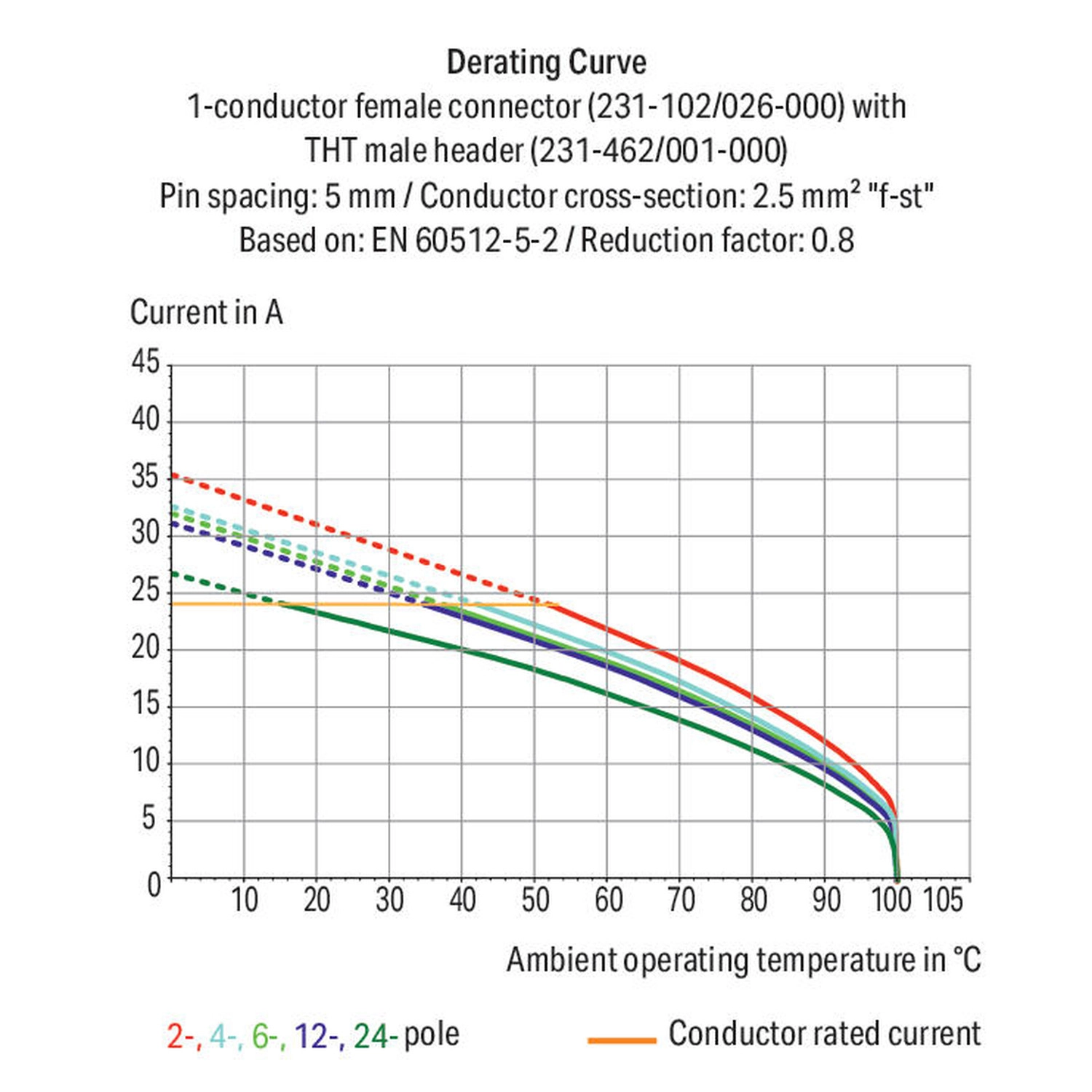

Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 231-102/026-000 egyvezetékes anyacsatlakozó és 231-462/001-000 THT NYÁK-apacsatlakozó |
|---|---|
| Referencia lábtávolsága | 5 mm |
| Referencia-vezeték | 2,5 mm², tömör |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12; 24 |
| Alkalmazás feltétele | Referencia-összeállítás terhelési görbéje; a saját termék szabványonkénti névleges értékeit és a környezeti feltételeket külön figyelembe kell venni. |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,019 MJ |
| Tömeg | 1,3 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CB | IEC61984; NL-113351 |
|---|---|
| CSA | C22.2; LR18677-25 |
| KEMA/KEUR | EN61984; 71-130478 REV.1 |
| UL | UL1059; UL-USL45172-6187117-81111991-4 |
| UR | UL1977; E45171 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS | 24-0095975-PDA |
| BV | IEC60998; 11915/E0 BV |
| DNV | TAE000016Z |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 231-103/026-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; szürke |
|---|---|
| 2231-1103/327-000 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; 2,50 mm²; szürke |
| 2231-1103/126-000 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; Bepattintható perem; szürke |
| 2231-1103/327-047 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; Direkt jelölés; szürke |
| 2231-1103/327-9037 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; Direkt jelölés; szürke |
| 2231-1103/327-004 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; fekete |
| 2231-1103/328-000 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; Középen rögzítőfüllel; szürke |
| 2231-1103/328-000/333-000 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; Középen rögzítőfüllel; Tehermentesítő lap; szürke |
| 2231-1103/038-000 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; Oldalsó zárófül; 2,50 mm²; szürke |
| 2231-1103/038-000/333-000 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; Oldalsó zárófül; Tehermentesítő lap; szürke |
| 2231-1103/327-000/127-000 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; szerelőtalp karima; 2,50 mm²; szürke |
| 2231-1103/331-000 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; szorítóbilincs; szürke |
| 2231-1103/327-000/333-000 | 1 vezetékes anyacsatlakozó; kar; Push-in CAGE CLAMP®; 2,5 mm²; 5 mm láb távolság; 3 pólusú; Tehermentesítő lap; szürke |
Opcionális kiegészítők
| 231-500 | Elválasztó; csoportok képzéséhez; világosszürke |
|---|---|
| 231-129 | Kódoló kulcs; Bepattintható típus; világosszürke |
| 231-193 | Rögzítőeszköz; apa csatlakozóhoz; 1 rész; szürke |
Csomagolás
| Mennyiség | 200 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen hosszú a forraszláb?
3,8 mm.
Milyen irányban illeszkedik a NYÁK-hoz?
0°.
Hogyan kódolható?
A megfelelő kódolókulcs vagy kódolókulcsok beillesztésével.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
231-463/001-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1,27 g/db
Cikkszám
4044918930352
