Wago 231-2307/026-000 2 vezetékes anyacsatlakozó, 7 pólusú, 2,5 mm², 5,08 mm, Push-in CAGE CLAMP, beépített véglappal, narancssárga
RRP:3 749 Ft/db
2 906 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 709 Ft/db
nettó 2 133 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 231-es sorozat, kezelőszerszámos működtetés. A Wago 231-2307/026-000 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 9–10 mm csupaszítási hosszt kell alkalmazni. A termék 1 vezetékcsatlakozó kapoccsal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 35,4 × 20,8 × 26,45 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,2–2,5 mm². Az érintkezőfelület ónozott. 14 vezetékcsatlakozási pont. Szerelésre kész, azonnal használható. Megfelelő megoldás minden vezetékezési feladathoz. Kezelőszerszámos működtetés. Egyszerű vezetékezés.
A Wago 231-2307/026-000 narancssárga, 7 pólusú, kétvezetékes anyacsatlakozó beépített véglappal és 5,08 mm lábtávolsággal készül. A 14 csatlakozási pont 7 potenciálhoz tartozik. Push-in CAGE CLAMP® csatlakozása 9–10 mm csupaszolási hosszt igényel; a vezetéktípusonkénti keresztmetszeti határokat külön táblázat tartalmazza.
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 320 V; 4 kV; 16 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 16 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 4 kV; 16 A |
| UL1059; B felhasználási csoport | 300 V; 20 A |
| UL1059; C felhasználási csoport | Nincs megadott érték. |
| UL1059; D felhasználási csoport | 300 V; 10 A |
| UL1977 | 600 V; 20 A |
| CSA; B felhasználási csoport | 300 V; 15 A |
| CSA; C felhasználási csoport | Nincs megadott érték. |
| CSA; D felhasználási csoport | 300 V; 10 A |
Csatlakozás és vezetékhatárok
| Pólusszám | 7 |
|---|---|
| Összes csatlakozási pont száma | 14 |
| Összes potenciál száma | 7 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Kivitel | 2 vezetékes; beépített véglappal |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám; a bekötési ponttal párhuzamosan |
| Tömör vezeték | 0,2–2,5 mm² / 24–12 AWG |
| Finom elemi szálas vezeték | 0,2–2,5 mm² / 24–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Vezetékbekötés iránya az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Hibás bekötés elleni védelem | Nincs |
| Dugaszolhatóság a lábtávolság elvesztése nélkül | Igen |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|
Kiválasztási feltételek
| Kétvezetékes kivitel | A kétvezetékes termék 14 csatlakozási pontot és 7 potenciált tartalmaz. Az általános termékszöveg egy vezetékcsatlakozóra utaló fordulata nem írja felül ezeket a konkrét értékeket. |
|---|---|
| 734-229 tehermentesítő lap | A kapcsolódó tartozék 25 mm széles és 3,81 mm lábtávolsággal szerepel, míg az anyacsatlakozó 5,08 mm osztású. A felsorolás nem igazolja a lábtávolságok azonosságát; a konkrét rögzítési összeállítást rendelés előtt ellenőrizni kell. |
| Érszigetelő végződés és vezetékhatár | A 231-670 tartozékhoz megadott 0,08–0,2 mm² tartomány nem bővíti az anyacsatlakozó saját 0,2–2,5 mm² vezetékhatárát. |

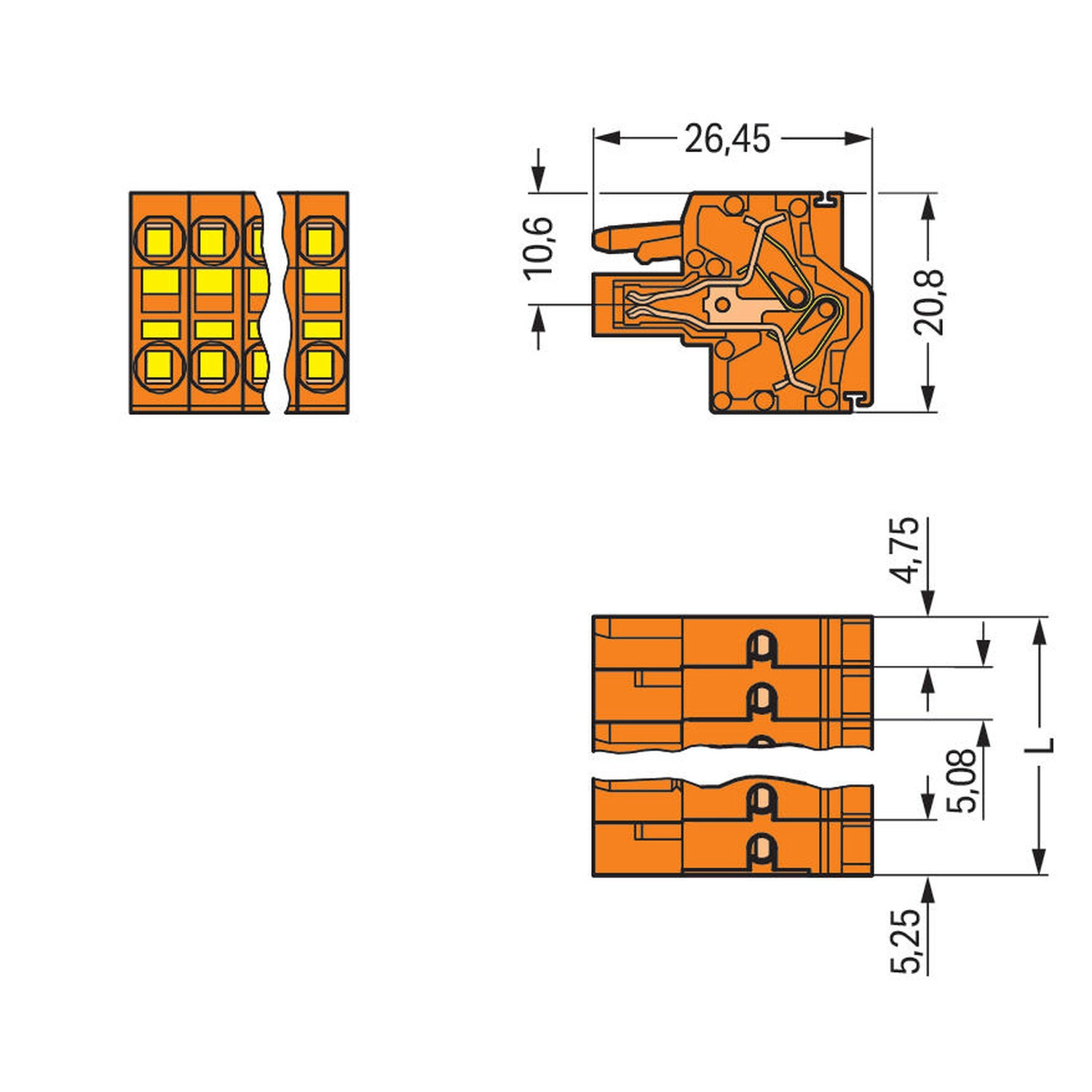

Méretek
| Lábtávolság | 5,08 mm / 0,2 inch |
|---|---|
| Szélesség | 35,4 mm / 1,394 inch |
| Magasság | 20,8 mm / 0,819 inch |
| Mélység | 26,45 mm / 1,041 inch |
| Rajzi L méret | L = (pólusszám − 2) × 5,08 mm + 10 mm = 35,4 mm |
| Rajzi részméretek | 26,45; 20,8; 10,6; 4,75; 5,25; 5,08 mm |
| Kisebb változatok rajzi feltétele | A 2 és 3 pólusú anyacsatlakozók csak egy retesszel készülnek; ez a megjegyzés nem a 7 pólusú kivitel reteszszáma. |

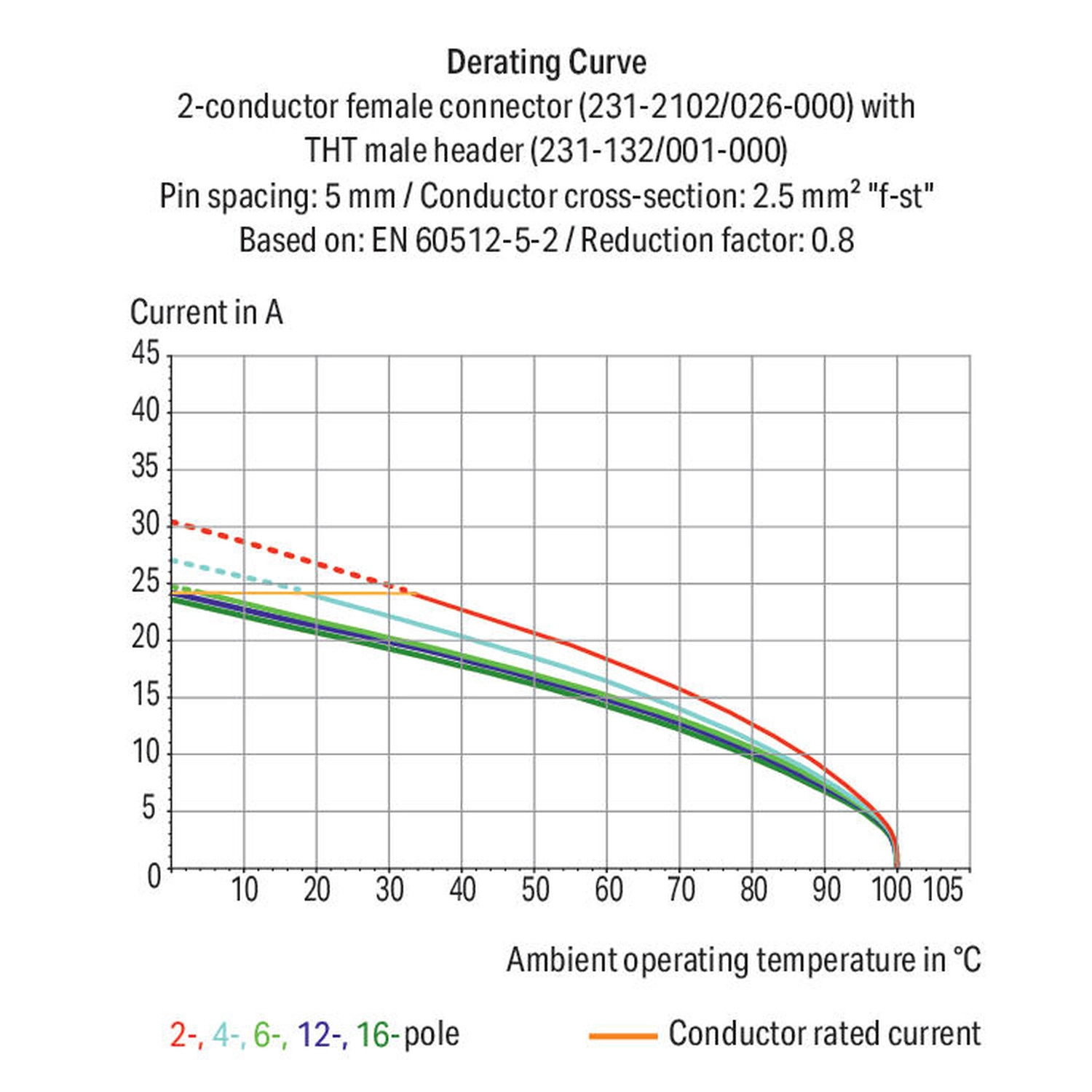

Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 231-2102/026-000 kétvezetékes anyacsatlakozó és 231-132/001-000 THT NYÁK-apacsatlakozó |
|---|---|
| Referencia lábtávolsága és vezetéke | 5 mm; 2,5 mm² tömör vezeték |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12; 16 |
| Alkalmazás feltétele | Az 5 mm-es referencia-összeállítás görbéje nem azonos a saját 5,08 mm-es osztással. A termék szabványonkénti névleges értékeit külön figyelembe kell venni. |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,224 MJ |
| Tömeg | 15,5 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
Tanúsítványok
| KEMA/KEUR | EN61984; 71-130478 REV.1 |
|---|---|
| UL | UL1977; E45171 |
| UL | UL1059; E45172 |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 231-637 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 2,5 mm²; 5,08 mm lábtávolság; 7 pólusú; narancssárga |
|---|---|
| 231-537/001-000 | THR csatlakozódugó; 1,0 x 1,0 mm-es forraszláb; döntött; 5,08 mm lábtávolság; 7 pólusú; narancssárga |
| 231-337/001-000 | THR csatlakozódugó; 1,0 x 1,0 mm-es forraszláb; egyenes; 5,08 mm lábtávolság; 7 pólusú; narancssárga |
Opcionális kiegészítők
| 231-661 | Ellenőrződugó anyacsatlakozóknak; 5 mm és 5,08 mm lábtávolság; 2,50 mm²; világosszürke |
|---|---|
| 231-670 | Érszigetelő stop; 0,08 mm²… 0,2mm² / 0,2mm² "t"; fehér |
| 231-671 | Érszigetelő stop; 0,25 … 0,5 mm²; világosszürke |
| 231-672 | Érszigetelő stop; 0,75 … 1 mm²; sötétszürke |
| 216-141 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-142 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-143 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-144 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész; ezüstszínű |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigeteletlen; elektro-ónozott; ezüstszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-440 | Működtetőszerszám; szigetelőanyagból készült; 10irányú; fehér |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; 264 sorozathoz (1-/2-utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 280-432 | Működtetőszerszám; szigetelőanyagból készült; 2irányú; fehér |
| 280-433 | Működtetőszerszám; szigetelőanyagból készült; 3irányú; fehér |
| 280-434 | Működtetőszerszám; szigetelőanyagból készült; 4irányú; fehér |
| 280-435 | Működtetőszerszám; szigetelőanyagból készült; 5irányú; szürke |
| 280-436 | Működtetőszerszám; szigetelőanyagból készült; 6irányú; fehér |
| 280-437 | Működtetőszerszám; szigetelőanyagból készült; 7irányú; fehér |
| 280-438 | Működtetőszerszám; szigetelőanyagból készült; 8irányú; fehér |
| 210-331/508-103 | Jelölőszalagok; A4-es papíron; jelölt; 1-12 (200x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-205 | Jelölőszalagok; A4-es papíron; jelölt; 1-32 (80x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-331/508-104 | Jelölőszalagok; A4-es papíron; jelölt; 13-24 (200x); Jelölőszalag magassága: 2,3 mm/0,091 in; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/508-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 734-229 | Tehermentesítő lap; anya-, apacsatlakozóknak; 25 mm széles; 1 rész; 3,81 mm lábtávolság; narancssárga |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány csatlakozási pontja van?
14 csatlakozási pont, 7 potenciál és 7 pólus.
Mennyi a csupaszolási hossz?
9–10 mm.
Mikor kell csavarhúzó?
A 0,5 mm²-nél kisebb tömör és finom elemi szálas vezetékek bekötéséhez és eltávolításához.
