Wago 224-201 világítási szervizcsatlakozó, nyomógombbal mindkét oldalon, max. 2,5 mm², 400 V, 24 A, max. 60 °C környezeti hőmérséklet, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

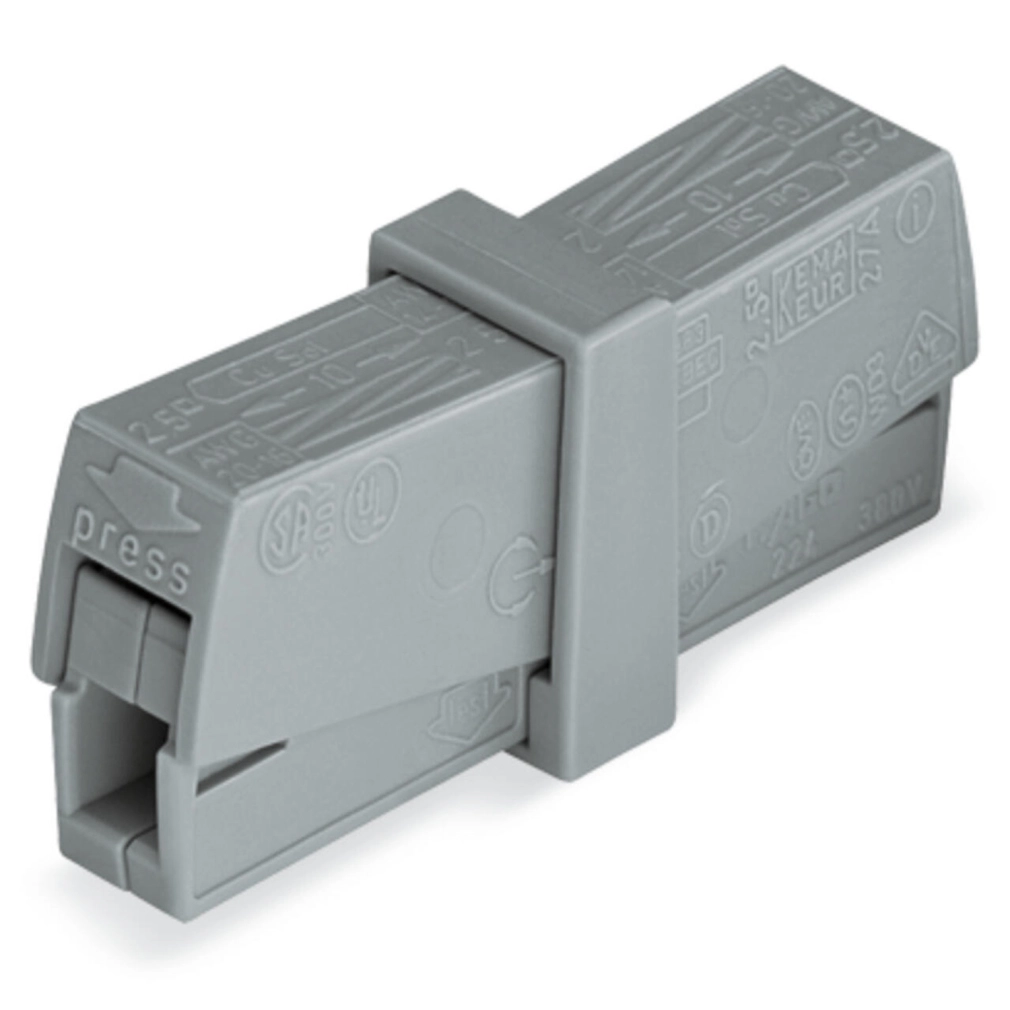

A Wago 224-201 szürke szervizcsatlakozó mindkét oldalon nyomógombbal. Egy potenciált köt össze; az EN 60664 II/2 feltételei mellett 400 V, 4 kV és 24 A névleges értékekkel rendelkezik.
A kötéshez illő vezeték
| Csatlakozástechnika | CAGE CLAMP® |
|---|---|
| Vezetékanyagok | Réz; tömör alumínium csak az Alu-Plus feltételeivel |
| Tömör vezeték | 0,5 … 2,5 mm² / 20 … 16 AWG |
| Finom elemi szálas vezeték | 0,5 … 2,5 mm² / 20 … 16 AWG |
Alumíniumvezeték feltételei
A megadott keresztmetszeteket kapocsoldal és vezetékfajta szerint kell kiválasztani. Alumíniumvezetékhez kötelező a 249-130 Alu-Plus érintkezőpaszta; 2,5 mm² alumíniumvezetéknél a csökkentett névleges áram 16 A, a paszta legnagyobb működési hőmérséklete +50 °C.
| Alumíniumvezeték típusa | Csak tömör; a csatlakozó saját, legfeljebb 2,5 mm² tartományán belül |
|---|---|
| Kötelező érintkezőpaszta | WAGO Alu-Plus 249-130 |
| Területi korlátozás | Észak-Amerikában nem használható alumíniumvezeték bekötésére |
| Ex korlátozás | Robbanásveszélyes térben alumíniumvezeték csatlakoztatása nem megengedett |
| Alu-Plus működési felső hőmérséklete | +50 °C |
| Alumíniumvezeték csökkentett névleges árama | 2,5 mm² esetén 16 A |
| Általános családpélda határa | A 4 mm² / 22 A általános példa nem bővíti e csatlakozó 2,5 mm² felső határát |
Műszaki adatok
| Szín | Szürke |
|---|---|
| Csatlakozási pontok / potenciálok száma | 2 / 1 |
| Működtetés | Nyomógomb mindkét oldalon |
| EN 60664, II túlfeszültségi kategória / 2 szennyezettségi fok | 400 V; 4 kV névleges impulzusfeszültség; 24 A |
| EN 60664, III/3 és III/2 | Nincs megadott érték (—) |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Oldalsó |

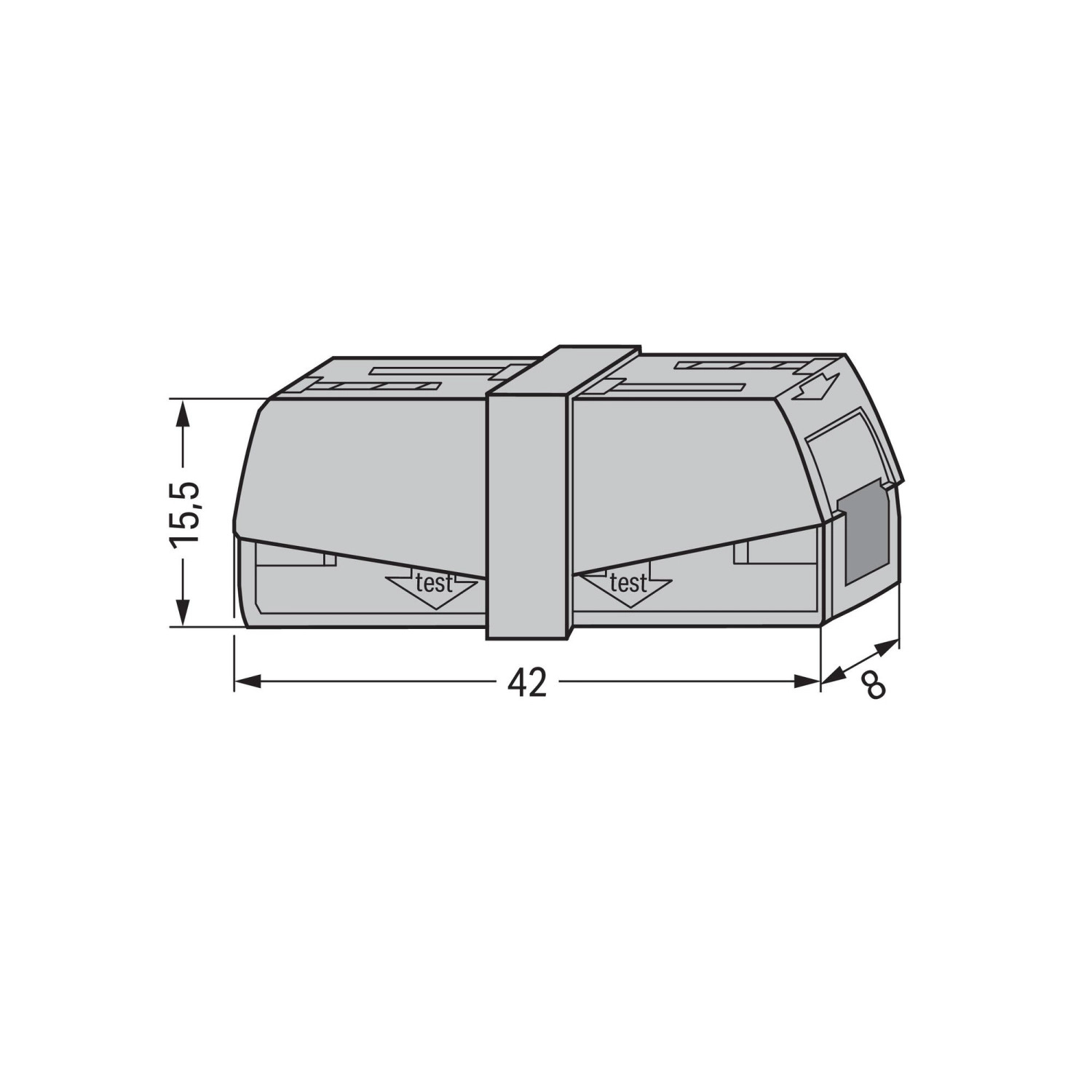

| Szélesség | 8 mm / 0,315 inch |
| Magasság | 15,5 mm / 0,61 inch |
| Mélység | 42 mm / 1,654 inch |
| Tűzterhelés | 0,097 MJ |
| Tömeg | 4,6 g |
| Legnagyobb működési környezeti hőmérséklet | +60 °C |
| Biztonsági megjegyzés | Földelt tápvezetékben |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
9 … 11 mm.
Hány potenciált köt össze?
Egyet.
Használható alumíniumvezetékkel?
Csak tömör alumíniumvezetékkel, Alu-Plus pasztával és az alumíniumra megadott áram-, hőmérséklet- és alkalmazási korlátozásokkal.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 224-201 világítási szervizcsatlakozó, nyomógombbal mindkét oldalon, max. 2,5 mm², 400 V, 24 A, max. 60 °C környezeti hőmérséklet, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 224-201 |
| GTIN / EAN | 4044918818407 |
| Terméktípus | Szervizcsatlakozó |
Műszaki adatok
| Szín | Szürke |
|---|---|
| Csatlakozási pontok / potenciálok száma | 2 / 1 |
| Működtetés | Nyomógomb mindkét oldalon |
| EN 60664, II túlfeszültségi kategória / 2 szennyezettségi fok | 400 V; 4 kV névleges impulzusfeszültség; 24 A |
| EN 60664, III/3 és III/2 | Nincs megadott érték (—) |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Oldalsó |
| Szélesség | 8 mm / 0,315 inch |
| Magasság | 15,5 mm / 0,61 inch |
| Mélység | 42 mm / 1,654 inch |
| Tűzterhelés | 0,097 MJ |
| Tömeg | 4,6 g |
| Legnagyobb működési környezeti hőmérséklet | +60 °C |
| Biztonsági megjegyzés | Földelt tápvezetékben |
Vezetéktípusok és kapocspontok
| Csatlakozástechnika | CAGE CLAMP® |
|---|---|
| Vezetékanyagok | Réz; tömör alumínium csak az Alu-Plus feltételeivel |
| Tömör vezeték | 0,5 … 2,5 mm² / 20 … 16 AWG |
| Finom elemi szálas vezeték | 0,5 … 2,5 mm² / 20 … 16 AWG |
Alumíniumvezeték csatlakoztatásának feltételei
| Alumíniumvezeték típusa | Csak tömör; a csatlakozó saját, legfeljebb 2,5 mm² tartományán belül |
|---|---|
| Kötelező érintkezőpaszta | WAGO Alu-Plus 249-130 |
| Területi korlátozás | Észak-Amerikában nem használható alumíniumvezeték bekötésére |
| Ex korlátozás | Robbanásveszélyes térben alumíniumvezeték csatlakoztatása nem megengedett |
| Alu-Plus működési felső hőmérséklete | +50 °C |
| Alumíniumvezeték csökkentett névleges árama | 2,5 mm² esetén 16 A |
| Általános családpélda határa | A 4 mm² / 22 A általános példa nem bővíti e csatlakozó 2,5 mm² felső határát |
Tanúsítványok és jóváhagyások
| CSA / DEKRA | C22.2; 1053495 |
|---|---|
| UL / UL International Germany | EN 60998; CCA-2617-A1 |
| UL / UL International Germany | EN 60998; D-05895-A1 (EN60998-1, EN60998-2-2) |
| VDE | EN 60998; 40022792 |
| Nyilatkozatok | EU és UK |
| UL / UL International Germany | UL 486C; E69654 |
| ABS | 23-2417173-PDA |
| LR | EN 60998; LR22207029TA |
| PRS | EN 60998; TE/1093/880590/23 |
Opcionális tartozék
| 249-130 | Fecskendő, 20 ml Alu-Plus érintkezőpasztával |
|---|
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-03 |
| eCl@ss 9.0 | 27-14-11-03 |
| ETIM 9.0 | EC000446 |
| ETIM 10.0 | EC000446 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.01.19. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 224-201 világítási szervizcsatlakozó, nyomógombbal mindkét oldalon, max. 2,5 mm², 400 V, 24 A, max. 60 °C környezeti hőmérséklet, szürke használati útmutató
Biztonsági feltételek
A szerelést, ellenőrzést és üzemeltetést csak villamos szakképzettségű személy végezheti.
Feszültség vagy terhelés alatt ne csatlakoztass és ne bonts elektromos kötést.
Csak rendeltetésszerűen használd a terméket, és tartsd be a nemzeti előírásokat, szabványokat és irányelveket.
Tartsd be a műszaki adatokat, az engedélyezett potenciálszámot, a vezetékfajtákat, keresztmetszeteket és csupaszolási hosszakat.
Sérült vagy szennyezett terméket, vezetéket és kábelt ne használj; rendszeresen ellenőrizd az épségüket, a sérülteket cseréld ki. A csatlakozó javítása nem megengedett.
A sérült vezetékvéget vágd vissza és készítsd elő újra; az érintkezési felületek ne legyenek szennyezettek.
A vezetéket ütközésig helyezd be. Csak eredeti, az adott termékhez megengedett tartozékokat használj.
Biztosíts megfelelő vezetékrögzítést vagy tehermentesítést; válassz megfelelő burkolatot, és tartsd be az érintésvédelem követelményeit.
A termék továbbadásakor mellékeld a kezelési és biztonsági útmutatót.
Előkészítés
Csupaszold a megfelelő típusú és keresztmetszetű vezetéket 9 … 11 mm hosszan.
Nyomógombos CAGE CLAMP® oldal
Nyomd be teljesen a nyomógombot.
A lecsupaszolt vezetéket a négyzet alakú bemenetbe helyezd be ütközésig.
Engedd el a nyomógombot.
Eltávolításhoz nyomd be a nyomógombot, és húzd ki a vezetéket.
Alumíniumvezeték előkészítése
A megfelelő kapocspontot fecskendővel teljesen töltsd ki Alu-Plus érintkezőpasztával; a CAGE CLAMP® rugós kapcsot előtte nyisd ki.
Csak tömör alumíniumvezetéket használj, és 9 … 11 mm hosszan csupaszold.
Alapos kaparással távolítsd el az oxidréteget a lecsupaszított vezetékvégről.
A visszaoxidálódás megelőzésére tisztítás után azonnal vond be bőségesen Alu-Plus pasztával, vagy azonnal helyezd ütközésig az előre feltöltött kapocspontba.
Alumíniumvezeték alkalmazási korlátai
| Alumíniumvezeték típusa | Csak tömör; a csatlakozó saját, legfeljebb 2,5 mm² tartományán belül |
|---|---|
| Kötelező érintkezőpaszta | WAGO Alu-Plus 249-130 |
| Területi korlátozás | Észak-Amerikában nem használható alumíniumvezeték bekötésére |
| Ex korlátozás | Robbanásveszélyes térben alumíniumvezeték csatlakoztatása nem megengedett |
| Alu-Plus működési felső hőmérséklete | +50 °C |
| Alumíniumvezeték csökkentett névleges árama | 2,5 mm² esetén 16 A |
| Általános családpélda határa | A 4 mm² / 22 A általános példa nem bővíti e csatlakozó 2,5 mm² felső határát |
Ellenőrzés
A megfelelő ellenőrzőnyíláson keresztül, a nemzeti előírások szerint végezz feszültségvizsgálatot. A 224-es sorozat ellenőrzőnyílása a csatlakozó alsó részén található.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
