Wago hármas sodrott vezeték összekötő 0,2–4 mm² 32 A (221-413)
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Wago hármas sodrott vezeték összekötő 0,2–4 mm² 32 A (221-413) műszaki adatok

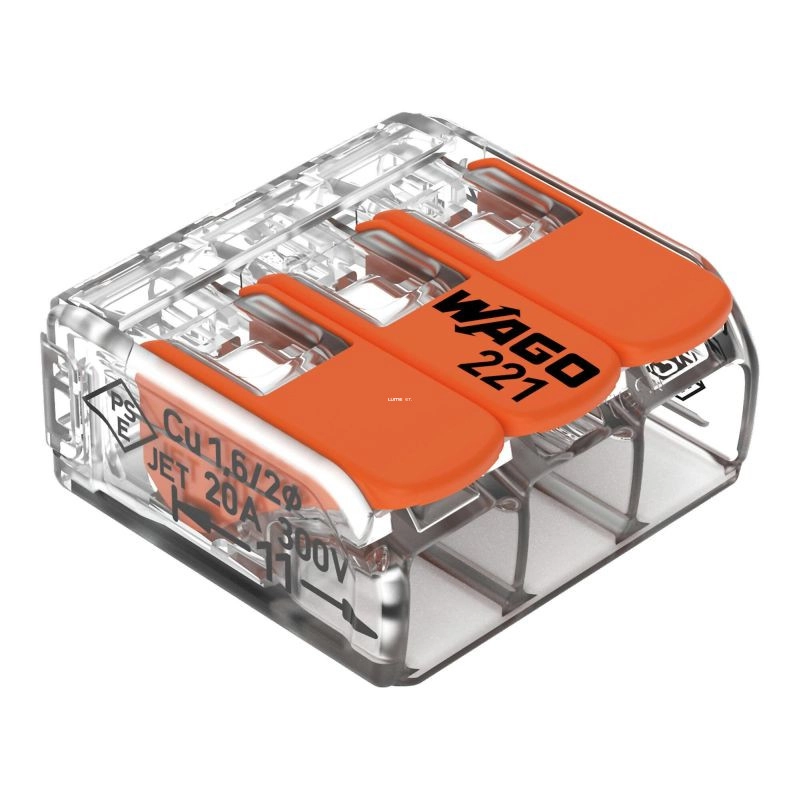

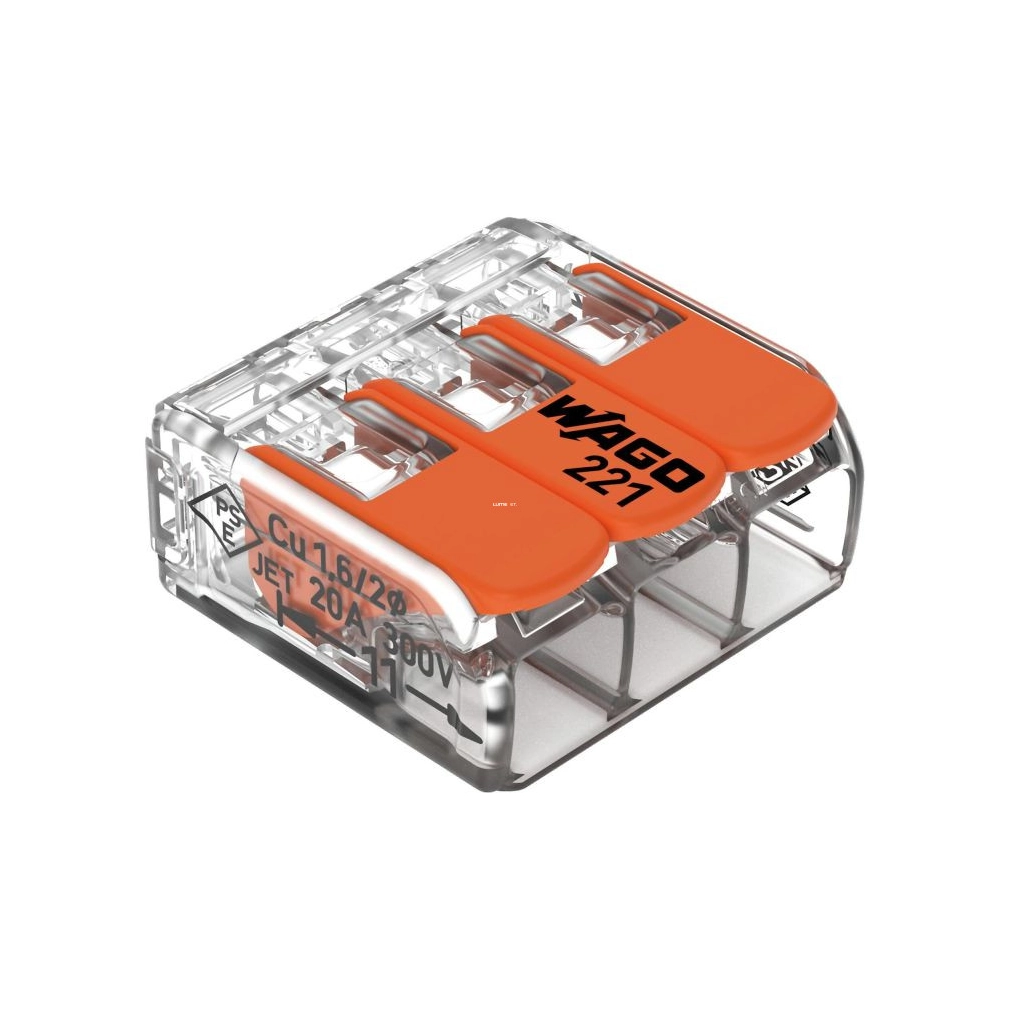

A WAGO 221-413 a 221-es sorozatú, működtetőkarral ellátott, 3 vezetékes vezeték-összekötő. A csatlakozó CAGE CLAMP® rugós csatlakozástechnikát használ, réz vezetékekhez, tömör, többeres és finom elemi szálas vezetékekhez.
Azonosítás és rendelési adatok
Fő műszaki jellemzők
Villamos adatok
Biztonsági alkalmazási feltétel
A gyártói adatlap szerint a terméket kizárólag villanyszerelők használhatják, és nem szabad feszültség vagy terhelés alatt dolgozni.
A vezeték típusát, keresztmetszetét és a 11 mm-es csupaszolási hosszt be kell tartani; a vezetéket ütközésig kell a kapocspontba nyomni.

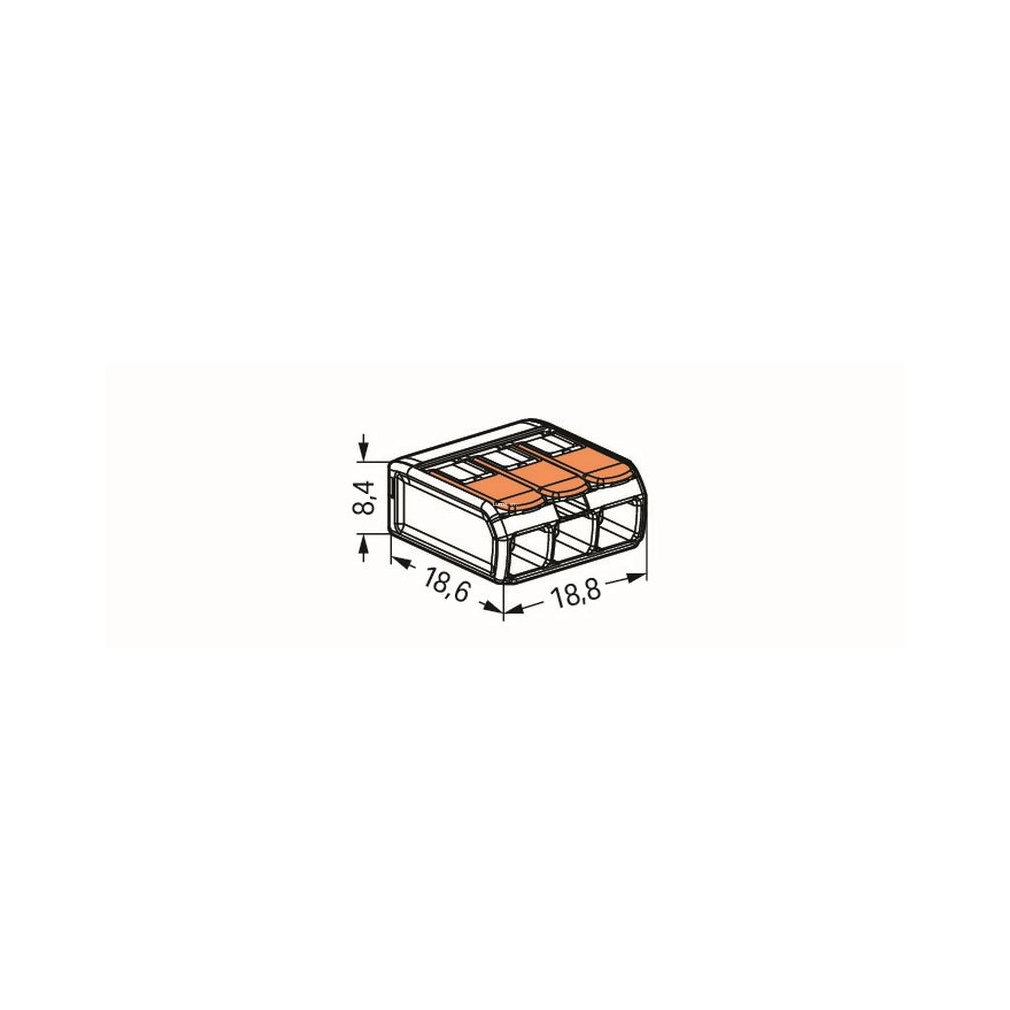

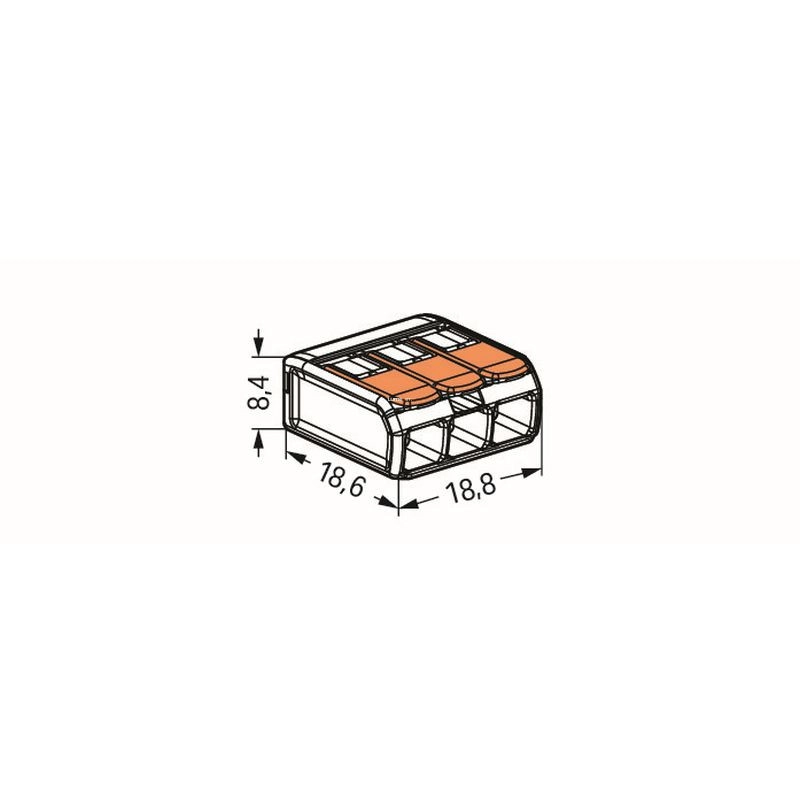

Geometriai és anyagadatok
Környezeti feltételek
Megfelelőségek és tanúsítványok
Megfelelőségi adatok
A gyártói adatlap általános tanúsítványokat, EU- és UK-megfelelőségi nyilatkozatot, valamint hajózási alkalmazásokhoz kapcsolódó ABS, LR és PRS tanúsítványokat sorol fel.
Besorolások
Kompatibilis kiegészítők
Dokumentumadatok
Adatlap megjegyzés
A gyártói adatlap HTML-változata a rendelkezésre álló dokumentum adatait rendszerezi.
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát.
A hivatalos dokumentáció és a termékhez mellékelt használati vagy szerelési útmutató az irányadó.
Wago hármas sodrott vezeték összekötő 0,2–4 mm² 32 A (221-413) használati útmutató
A Wago 221-413 egy 3 vezetékes, karos rugós vezeték-összekötő, amely a 221-es sorozat 4 mm²-es kivitelébe tartozik. A gyártói biztonsági és kezelési útmutató alapján a kapocs réz vezetők összekötésére szolgál, a megadott vezetőtípusokkal, keresztmetszetekkel és blankolási hosszal. A termék villamos szerelési környezetben használatos, ezért a szerelést kizárólag megfelelő villamos szakképzettséggel rendelkező személy végezheti.
Villamos biztonság
A vezeték-összekötőt csak feszültségmentes és terhelésmentes állapotban szabad bekötni, oldani vagy ellenőrizni.
A szerelés, az ellenőrzés és az üzembe helyezés kizárólag villamos szakember feladata. A vonatkozó nemzeti előírásokat, szabványokat és irányelveket minden esetben be kell tartani.
Biztonsági tudnivalók
- Csak rendeltetésszerűen használd a vezeték-összekötőt.
- Ne dolgozz feszültség vagy terhelés alatt.
- Mindig tartsd be a termék műszaki adatait, a megengedett vezetőtípusokat, keresztmetszeteket és blankolási hosszakat.
- Sérült, szennyezett vagy láthatóan hibás kapcsot, vezetéket vagy kábelt ne használj.
- A sérült vezetővéget vágd vissza, majd készítsd elő újra a megfelelő blankolási hosszal.
- A vezetőt mindig ütközésig kell a kapocsba tolni.
- Csak az eredeti, a gyártó által ajánlott tartozékokat használd.
- A kapocs javítása nem megengedett. Sérülés esetén a terméket cserélni kell.
- A vezető érintkezési felülete legyen tiszta, oxidtól és szennyeződéstől mentes.
- A megengedett potenciálok számát nem szabad túllépni.
Rendeltetésszerű használat
A 221-413 vezeték-összekötő réz vezetők villamos összekötésére használható, a 221-es sorozat 4 mm²-es CAGE CLAMP® csatlakozástechnológiájával. A termék alkalmas tömör, sodrott és hajlékony réz vezetők fogadására, beleértve bizonyos, megfelelően előkészített hajlékony vezetővégeket is.
Nem megengedett használat
- Ne használd a kapcsot sérült vagy szennyezett állapotban.
- Ne használd a terméket a megengedett vezetőkeresztmetszeten, vezetőtípuson vagy névleges adatokon kívül.
- Ne csatlakoztass vagy oldj vezetőt feszültség vagy terhelés alatt.
- Ne javítsd a kapcsot, és ne alakítsd át a szerkezetét.
- Ne használj nem megfelelő, nem gyártói vagy a termékhez nem jóváhagyott tartozékot olyan módon, amely a biztonságot vagy a villamos tulajdonságokat befolyásolhatja.
- A 221-413 kapocs közvetlen alumíniumvezeték-csatlakoztatásra a gyártói dokumentum alapján nem szerepel az alumíniumvezetőkhöz felsorolt alkalmas sorozatok között.
Megengedett vezetőtípusok
A 221-es sorozat CAGE CLAMP® csatlakozása többféle réz vezetőtípust fogad. A vezetőt mindig a kapocs műszaki adatainak megfelelően kell előkészíteni.
Fontos műszaki tudnivaló
A blankolási hosszt a termék házán vagy a csomagoláson feltüntetett érték szerint kell beállítani. A vezetőnek a kapocsban a végállásig be kell csúsznia; átlátszó ház esetén a vezető helyzete szemrevételezéssel is ellenőrizhető.
Piktogramok és ábrák értelmezése
A gyártói dokumentáció több ábrán mutatja be a használatot. A képi jelölések lényege az alábbiak szerint értelmezhető.
Vezeték előkészítése és bekötése
A 221-413 karos kialakítású kapocs. A vezető behelyezése előtt a szorítóegységet teljesen ki kell nyitni, a vezetőt a megfelelő hosszban blankolni kell, majd ütközésig be kell tolni a kapocsba.
Áramtalanítás
Kapcsold le az érintett áramkört, és ellenőrizd, hogy a szerelés feszültségmentes és terhelésmentes állapotban történik.
Vezető ellenőrzése
Csak ép, tiszta, a megengedett keresztmetszetű és típusú réz vezetőt használj. Sérült vezetővéget vágj vissza.
Blankolás
Távolítsd el a szigetelést a terméken vagy a csomagoláson megadott blankolási hosszon. A csupasz vezetőfelület ne legyen szennyezett.
Kar felnyitása

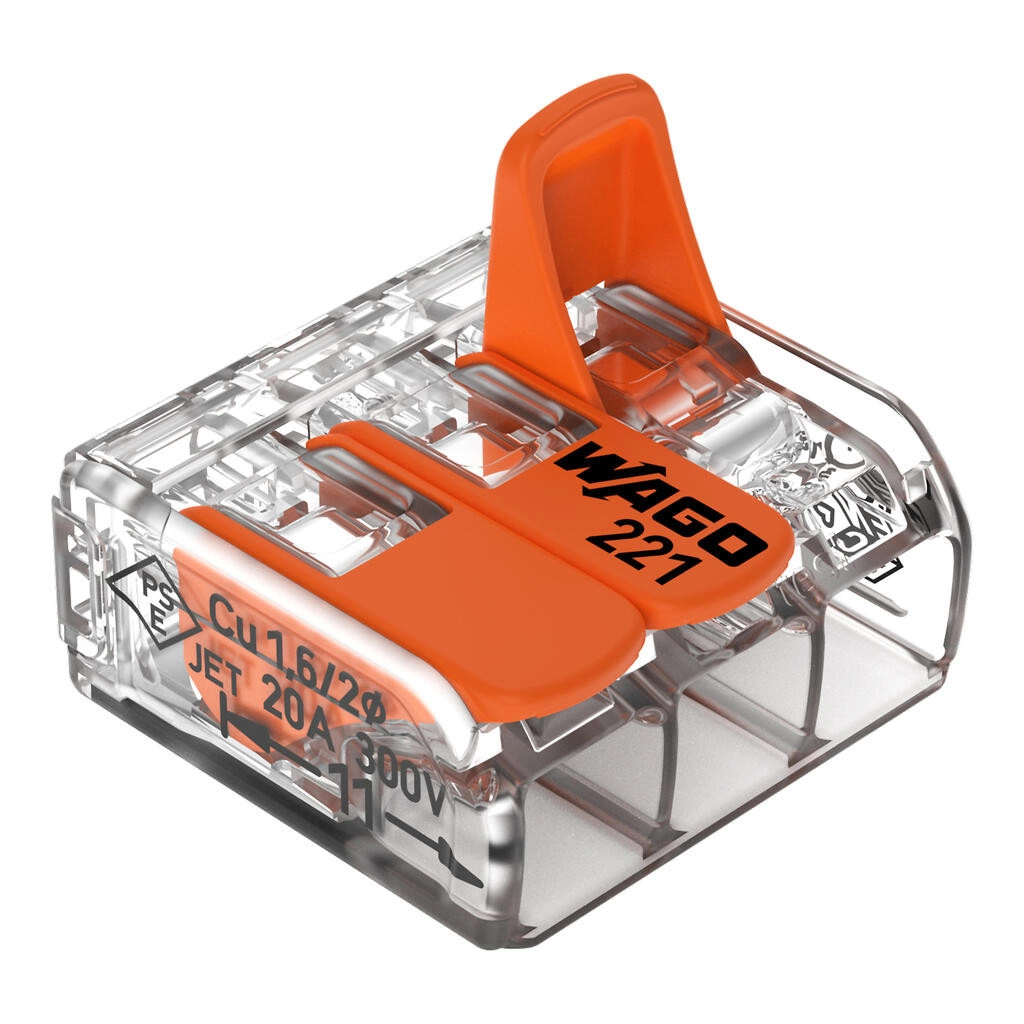

Nyisd fel a narancssárga kart függőleges helyzetbe, hogy a szorítóegység teljesen nyitott legyen.
Vezető behelyezése

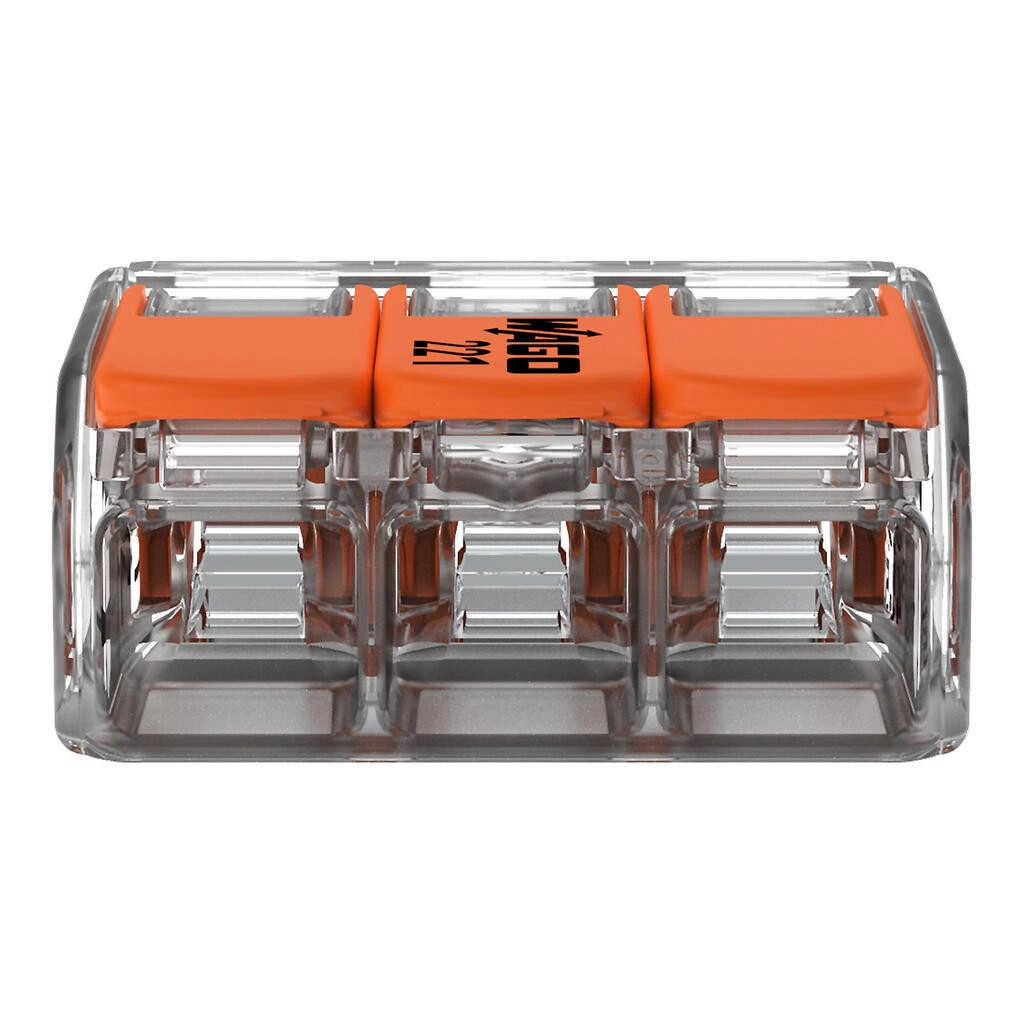

Told a blankolt vezetőt a nyitott kapocsba ütközésig. Az átlátszó házon keresztül ellenőrizhető, hogy a vezető megfelelően bent van-e.
Kar lezárása
Hajtsd vissza a kart, amíg az a kapocs házával egy síkba nem kerül. Csak a teljesen lezárt kar biztosítja a megfelelő rögzítést.
Ellenőrzés
Ellenőrizd a vezető ülését, a kar zárt helyzetét és azt, hogy a vezetékek ne legyenek mechanikailag megfeszítve.
Vezeték oldása
A 221-413 kapocs oldható kialakítású. A vezető eltávolítását szintén csak feszültségmentes állapotban szabad elvégezni.
Áramkör leválasztása
A kapocs oldása előtt gondoskodj a feszültségmentes és terhelésmentes állapotról.
Kar felnyitása
Nyisd fel a kart függőleges helyzetbe, hogy a szorítóegység teljesen kinyíljon.
Vezető eltávolítása
Húzd ki a vezetőt teljesen a nyitott kapocsból. Ha a vezetővég sérült, a következő bekötés előtt vágd vissza és készítsd elő újra.
Feszültségvizsgálat és ellenőrzés
A 221-es sorozat két vizsgálati pontot biztosít feszültségméréshez. Az egyik tesztnyílás a vezetékcsatlakozási oldalon, a vezetéknyílás felett található, a másik az ellenkező oldalon érhető el.
- A vizsgálatot csak arra alkalmas mérőeszközzel végezd.
- A mérésnél tartsd be a vonatkozó villamos biztonsági szabályokat.
- A mérőcsúcsot a kapocs kijelölt tesztnyílásába kell helyezni, nem a vezetőcsatlakozás erőltetésével.
- A vizsgálat nem helyettesíti a vezető megfelelő behelyezésének és a kar zárt helyzetének ellenőrzését.
Rögzítés és beépítési környezet
A vezeték-összekötők többféle módon alkalmazhatók, például szabad vezeték-összekötésként vagy tartóba rögzítve. Ha a szerelési környezet rögzítést igényel, a gyártó megfelelő szerelőtartó használatát írja elő.
- A kapcsokat szükség esetén megfelelő házba vagy kötődobozba kell szerelni.
- A véletlen érintés elleni védelmet biztosítani kell.
- A vezetékeket úgy kell elvezetni, hogy a kapocsra ne jusson húzó- vagy hajlítóterhelés.
- Az extra kisfeszültségi határ feletti alkalmazásoknál a vezetékek rögzítéséről, vezetéséről vagy megfelelő tehermentesítéséről gondoskodni kell.
- DIN-sínre vagy felületre történő rögzítéshez a 221-es sorozathoz megfelelő Wago szerelőtartók használhatók.
Kompatibilis vagy gyártói tartozékok
Gelbox használata esetén
Ha a kapcsot Gelbox tartozékkal használod, csak a megengedett kapocs–Gelbox kombinációt alkalmazd. A Gelbox újrahasználata nem megengedett, mert az ismételt használat után a vízzáróság nem garantálható.
Gelbox kinyitása
Nyisd ki a Gelboxot az oldalsó retesznél.
Kapocs behelyezése
Helyezd a már bekötött vezeték-összekötőt a Gelboxba.
Lezárás
Zárd le a Gelboxot. Ügyelj arra, hogy a rendszer szigetelése a felhasználási környezetnek megfelelő legyen.
Áthidalók használata
A 221-94x sorozatú áthidalók két 221-es vezeték-összekötő összekapcsolására szolgálnak. Csak rögzített helyzetű kapcsokkal használhatók a megfelelő gyártói szerelőtartóban vagy kötődobozban.
- N- vagy PE-elosztáshoz kizárólag reteszelő funkcióval ellátott áthidalót használj.
- A reteszelő funkció megakadályozza az áthidaló véletlen kihúzását.
- Az áthidaló eltávolításához a reteszelést szándékosan oldani kell.
- Ha az áthidalóról a reteszelőmechanizmust eltávolították, csak akkor használható tovább reteszelés nélküli közösítésre, ha a fémrész szigetelése sértetlen.
Alumínium vezetők
A gyártói dokumentáció szerint a Wago csatlakozástechnológia alapvetően réz vezetők csatlakoztatására készült. Alumínium vezetők csatlakoztatására csak a dokumentumban külön felsorolt sorozatok alkalmasak, speciális kontaktpaszta és előkészítés mellett. A 221-413 kapocs a dokumentumban nem szerepel az alumíniumvezetőkhöz alkalmas felsorolásban, ezért ehhez a termékhez réz vezetőt használj.
Alumínium vezetőre vonatkozó korlátozás
Ne köss be alumínium vezetőt a 221-413 kapocsba, ha a termékre vonatkozó külön gyártói dokumentáció ezt nem engedélyezi. Alumínium vezetőknél a gyártó csak meghatározott sorozatokat, előírt kontaktpasztát és speciális előkészítést enged meg.
Dokumentumadatok
Használati útmutató megjegyzés
A használati útmutató HTML-változata a rendelkezésre álló gyártói dokumentáció tartalmát rendszerezi magyar nyelven.
A gyártó előzetes bejelentés nélkül módosíthatja a termék kialakítását, műszaki adatait vagy az útmutató tartalmát.
A biztonságos használathoz, szereléshez és karbantartáshoz mindig a termékhez mellékelt, mindenkor érvényes gyártói használati vagy szerelési útmutató az irányadó.
