Wago 216-101 szigeteletlen érvéghüvely, 0,5 mm², AWG 20, galvanikusan ónozott, ezüstszínű

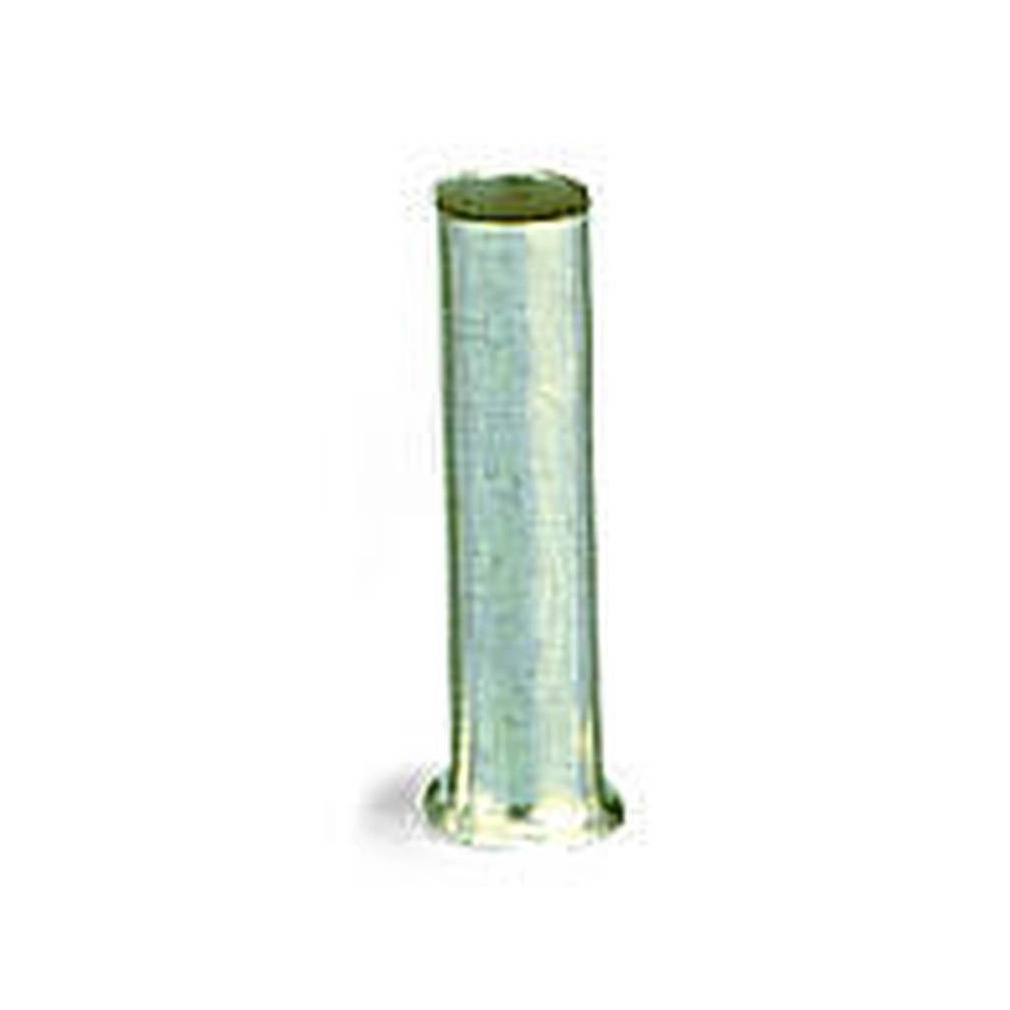

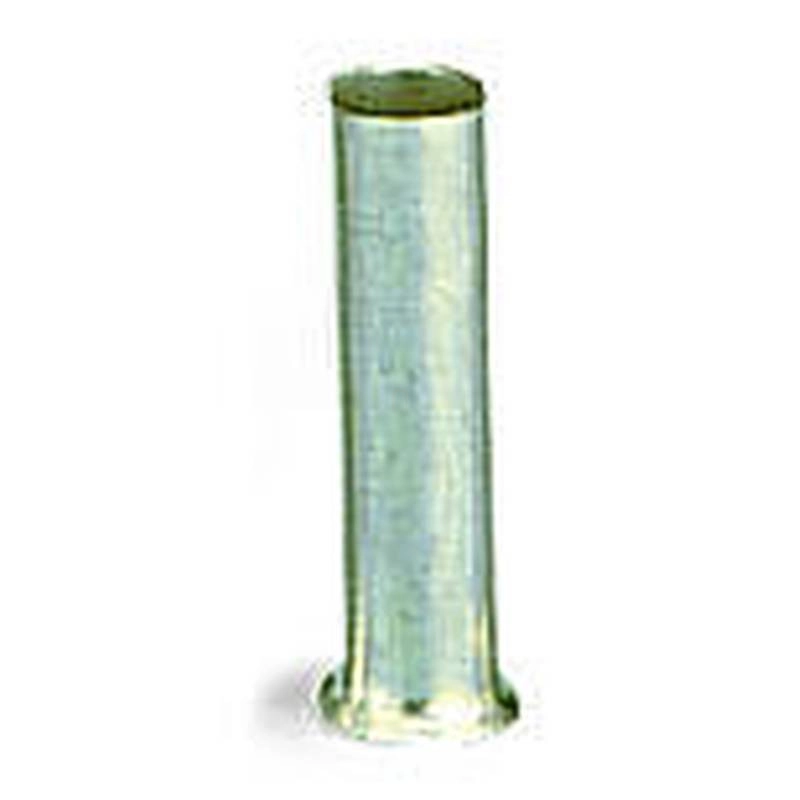

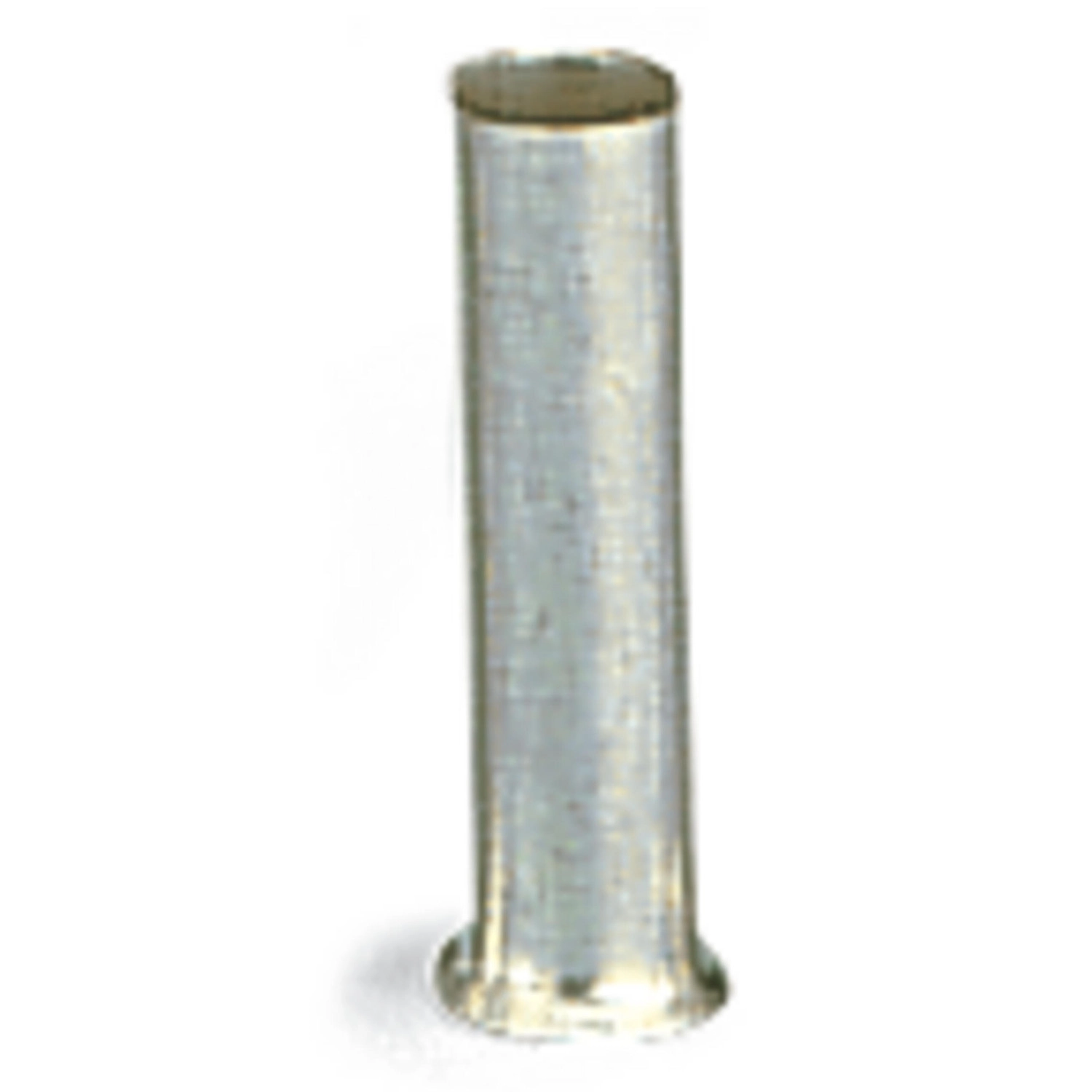

A Wago 216-101 ezüstszínű, szigeteletlen érvéghüvely, elektrolitikusan ónozott kivitelben. Teljes hossza 8 mm, csupaszolási hossza 8–9 mm. A megnevezés 22 AWG-s és a műszaki táblázat 20 AWG-s adata eltér.
Műszaki adatok
| Megnevezés szerinti keresztmetszet | 0,5 mm² / 22 AWG |
|---|---|
| Metrikus keresztmetszet a műszaki táblázatban | 0,5 mm² |
| AWG-keresztmetszet a műszaki táblázatban | 20 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Teljes hossz, L a táblázatban | 8 mm |
| Krimphüvely falvastagsága, W2 | 0,15 mm |
| Átmérő 2 a táblázatban | 1 mm |
| Műanyag gallér | Nincs |
| Kivitel | Szigeteletlen; elektrolitikusan ónozott |
| Szín | Ezüstszínű |
| Tömeg | 0 g; a közölt adat |
Alkalmazási feltételek és adateltérések
| Keresztmetszeti adatok eltérése | A megnevezés 0,5 mm² / 22 AWG értéket ad meg, míg a műszaki táblázatban 0,5 mm² és 20 AWG szerepel. Az eltérő eredeti értékek külön maradnak; egyikből sem vezethető le az eltérés feloldása. A vezetékkel és a krimpelőszerszámmal való megfelelést kiválasztás előtt egyeztetni kell. |
|---|---|

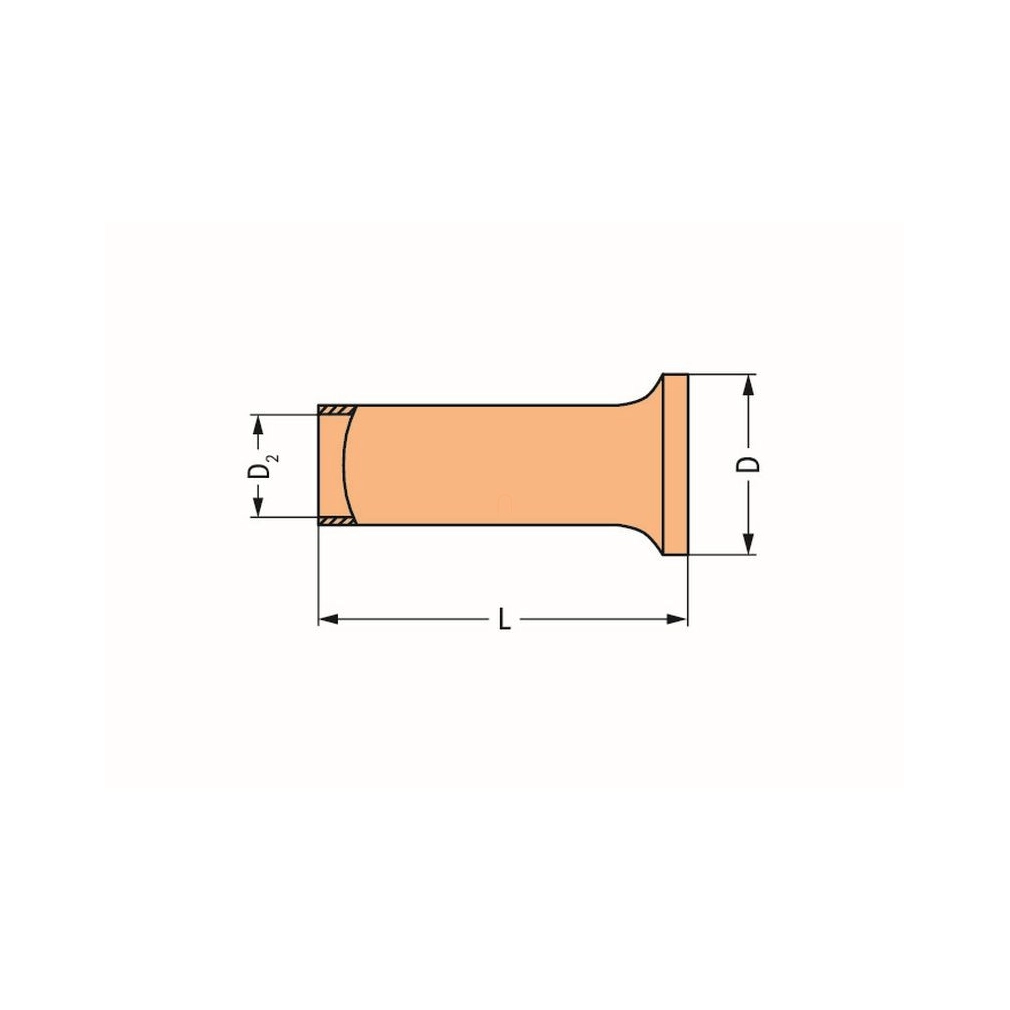

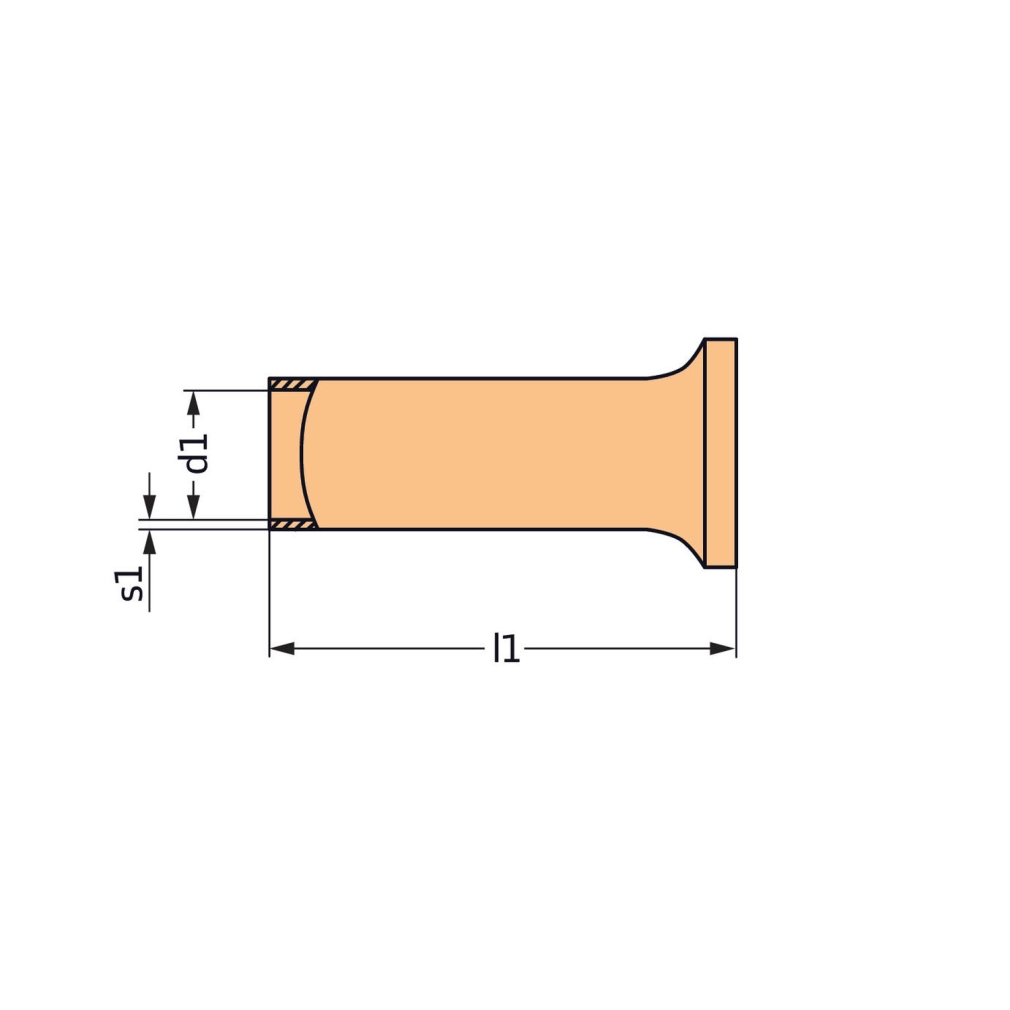

| Geometriai jelölések | A táblázat L, W2 jelölései és a számozott Hossz/Átmérő címkék szerint szerepelnek az értékek. A sematikus rajz l1, d1 és s1 jelei nem azonosíthatók automatikusan az eltérő táblázati jelölésekkel. |
| Krimpelési példa | A gáztömör krimpelést szemléltető kép nem ad meg részletes munkamenetet, szerszámot vagy krimpprofilt. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a csupaszolási hossz?
8–9 mm.
Egyeznek a keresztmetszeti adatok?
Nem. A megnevezés 0,5 mm² / 22 AWG értéket ad meg, míg a műszaki táblázatban 0,5 mm² és 20 AWG szerepel. Az eltérő eredeti értékek külön maradnak; egyikből sem vezethető le az eltérés feloldása. A vezetékkel és a krimpelőszerszámmal való megfelelést kiválasztás előtt egyeztetni kell.
Van műanyag gallérja?
Nincs.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 216-101 szigeteletlen érvéghüvely, 0,5 mm², AWG 20, galvanikusan ónozott, ezüstszínű műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 216-101 |
| GTIN / EAN | 4017332277617 |
| Terméktípus | Érvéghüvely |
Műszaki adatok
| Megnevezés szerinti keresztmetszet | 0,5 mm² / 22 AWG |
|---|---|
| Metrikus keresztmetszet a műszaki táblázatban | 0,5 mm² |
| AWG-keresztmetszet a műszaki táblázatban | 20 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Teljes hossz, L a táblázatban | 8 mm |
| Krimphüvely falvastagsága, W2 | 0,15 mm |
| Átmérő 2 a táblázatban | 1 mm |
| Műanyag gallér | Nincs |
| Kivitel | Szigeteletlen; elektrolitikusan ónozott |
| Szín | Ezüstszínű |
| Tömeg | 0 g; a közölt adat |
Alkalmazási feltételek és adateltérések
| Keresztmetszeti adatok eltérése | A megnevezés 0,5 mm² / 22 AWG értéket ad meg, míg a műszaki táblázatban 0,5 mm² és 20 AWG szerepel. Az eltérő eredeti értékek külön maradnak; egyikből sem vezethető le az eltérés feloldása. A vezetékkel és a krimpelőszerszámmal való megfelelést kiválasztás előtt egyeztetni kell. |
|---|---|
| Geometriai jelölések | A táblázat L, W2 jelölései és a számozott Hossz/Átmérő címkék szerint szerepelnek az értékek. A sematikus rajz l1, d1 és s1 jelei nem azonosíthatók automatikusan az eltérő táblázati jelölésekkel. |
| Krimpelési példa | A gáztömör krimpelést szemléltető kép nem ad meg részletes munkamenetet, szerszámot vagy krimpprofilt. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121405 |
|---|---|
| eCl@ss 10.0 | 27-40-02-01 |
| eCl@ss 9.0 | 27-40-02-01 |
| ETIM 9.0 | EC000005 |
| ETIM 10.0 | EC000005 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
