Wago 2116-5304 3 vezetékes átmenő sorkapocs, működtető karral és nyomógombbal, 16 mm², vizsgálóporttal, megfelelő Ex i alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, kék
RRP:3 081 Ft/db
2 389 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 227 Ft/db
nettó 1 754 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

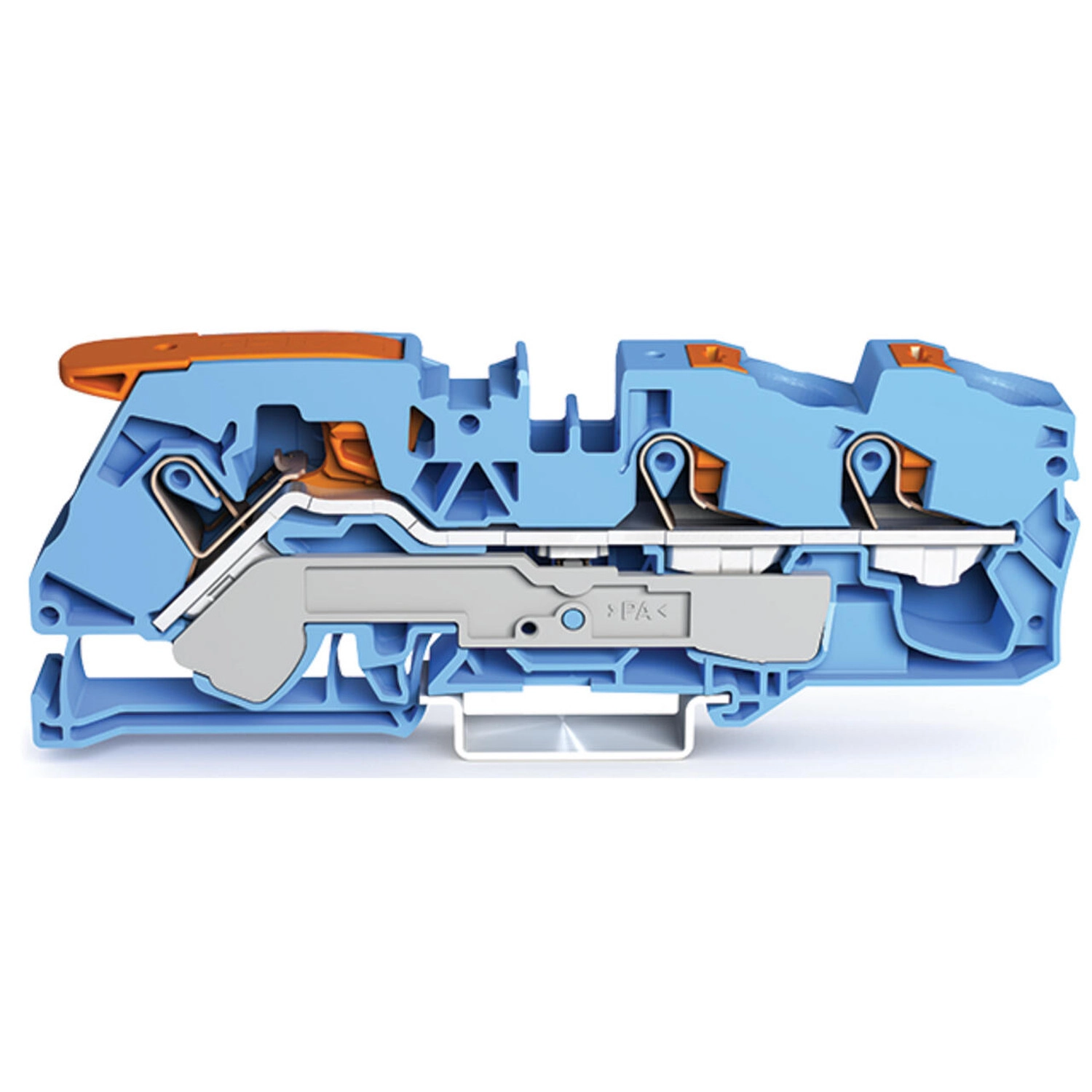

Átmenő sorkapocs, 2116-es sorozat, kék. A Wago 2116-5304 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 18–20 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A gyártó a versenytársak megoldásaihoz képest kiemelkedő teljesítményt emel ki. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Mindezt a dugaszolható kialakítás teszi lehetővé. Méretei: 12 × 113,5 × 45,2 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–16 mm². Univerzális csatlakozás minden vezetőtípushoz: Push-in CAGE CLAMP®. A sínre szerelhető sorkapocs karral és nyomógombbal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Egyetlen sínre szerelhető sorkapocsrendszerrel a világ bármely pontján, bármely alkalmazásban dolgozhat. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Karos működtetés. Tartósan biztonságos csatlakozások. Meghatározott Ex alkalmazásokhoz alkalmas. Kompakt méretek.
A Wago 2116-5304 kék átmenő sorkapocs működtetőkarral, 16 mm² névleges keresztmetszettel, középső és oldalsó jelöléssel készül. Push-in CAGE CLAMP csatlakozása rézvezetékekhez való. Az első csatlakozás működtetőkaros, a második nyomógombos.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III/3 | 800 V; 8 kV; 76 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél; III/3 | 90 A |
| UL 1059; B és C felhasználási csoport | 600 V; 85 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No. 158; B és C felhasználási csoport | 600 V; 85 A, mindkét csoportban |
| CSA 22.2 No. 158; D felhasználási csoport | Feszültség és áram: – |
| Robbanásvédelmi kiértékelés; IECEx | PTB 18.0019U (Ex eb IIC Gb) |
| Méretezési feszültség; EN Ex e II | 550 V |
| Névleges áram; Ex e II | 76 A |
| Névleges áram áthidalóval; Ex e II | 65 A |
| Robbanásvédelmi dokumentáció | A gyártó Technical Section / Technical Explications dokumentációja és az alkalmazásra érvényes tanúsítvány előírásai irányadók. |
| DIN-sín feltétele nagyobb áramnál | 76 A-nél nagyobb áramterhelés esetén 15 mm magas DIN 35 kalapsínt kell használni. |
| III/2 és II/2 | A névleges feszültség-, impulzusfeszültség- és árammezők – jelűek. |
| III/3 jelentése | III. túlfeszültségi kategória / 3. szennyezettségi fok |
| Veszteségi teljesítmény potenciálonként | 2,4259 W; 76 A-nél |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00042 Ω |
| Vizsgálóport használati határa | 2 mm átmérőjű vizsgálódugóval; a bemutatott vizsgálat legfeljebb 42 V-ra vonatkozik. |
Csatlakozás és vezetékfajták
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 16 mm² |
| Bekötési irány | Felső bekötés |
| Működtetés az 1. csatlakozásnál | Működtetőkar |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Működtetés a 2. csatlakozásnál | Nyomógomb |
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 2,5–16 mm² / 14–6 AWG |
| Többeres vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 6–16 mm² / 10–6 AWG |
| Kisebb vezeték közvetlen push-in bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is benyomható. |
| Csupaszolási hossz | 18–20 mm / 0,71–0,79 inch |
| AWG-adatok | Az AWG-adatok átszámítása IEC szerint történt. |
Méretek, anyagok és környezeti feltételek
| Szélesség | 12 mm / 0,472 inch |
|---|---|
| Magasság | 113,5 mm / 4,469 inch |
| Mélység a DIN kalapsín felső részétől | 37,1 mm / 1,461 inch |
| Mélység | 45,2 mm / 1,78 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,601 MJ |
| Tömeg | 41 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Szín | Kék |
| Működtetőelem színe | Narancssárga |

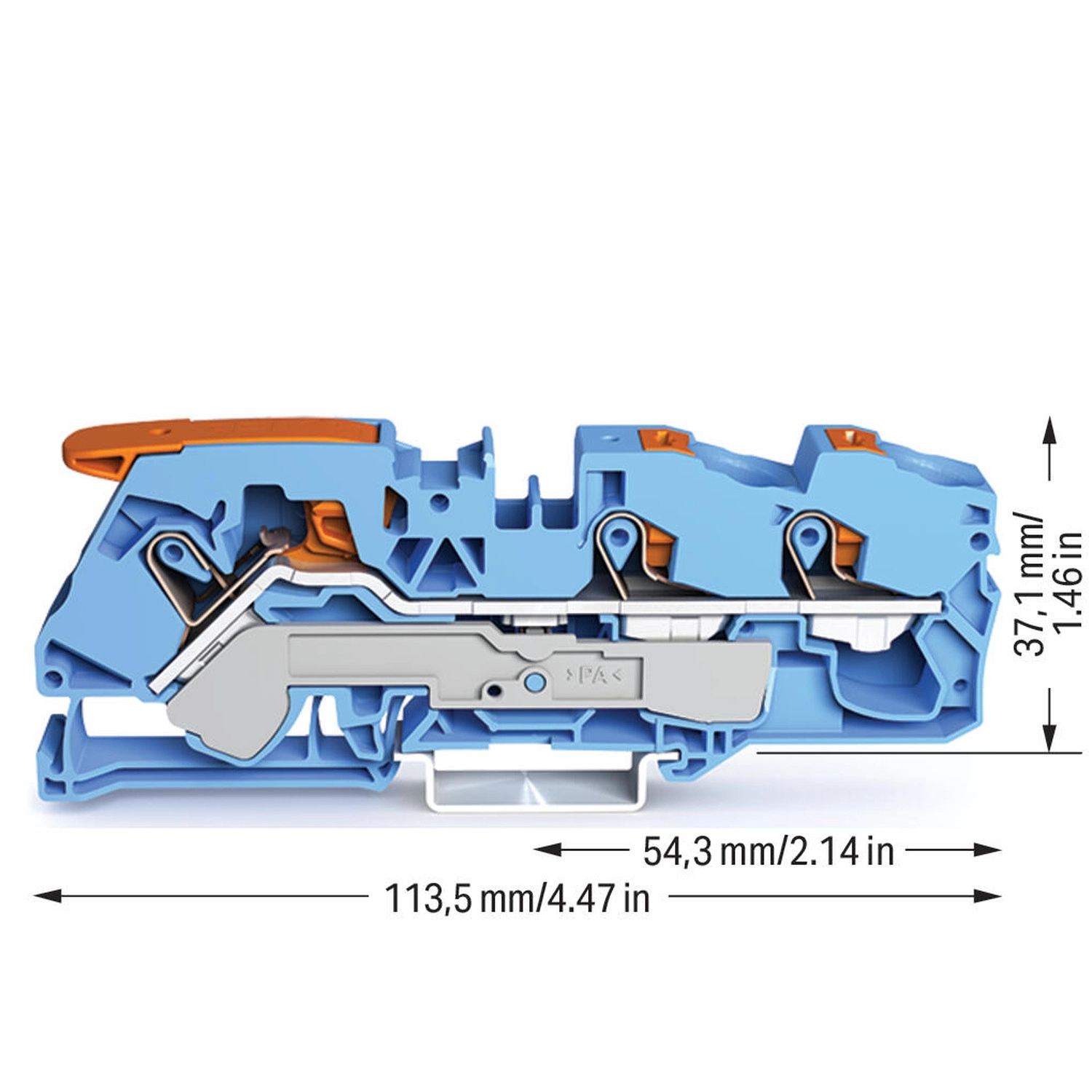

| Méretábra | 113,5 mm / 4,47 inch vízszintes teljes méret; 54,3 mm / 2,14 inch részméret; 37,1 mm / 1,46 inch függőleges méret. |

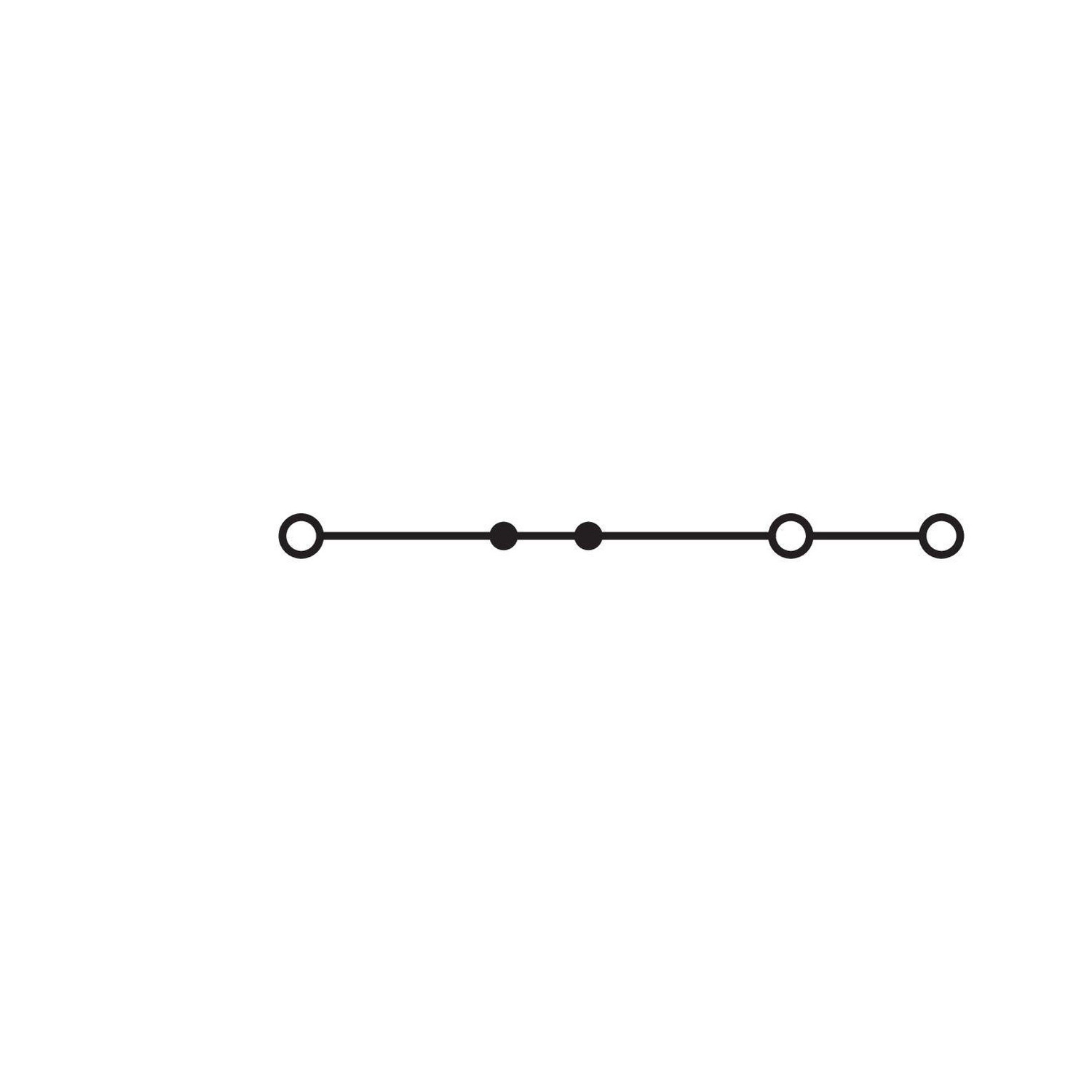

| Áramköri kialakítás | Három bekötési végpont közös vezetőágon. |
Kezelési műveletek
| Közvetlen push-in bekötés | Tömör vezetéknél 2,5–16 mm² / 14–6 AWG, érvéghüvelyes finom elemi szálas vezetéknél 6–16 mm² / 10–6 AWG a közvetlen push-in tartomány. |
|---|---|
| Karos bekötés | Húzd fel ütközésig a működtetőkart, majd csatlakoztasd a finom elemi szálas vezetéket. Ezután nyomd le a működtetőkart. |
| Dugaszolható áthidaló | Ütközésig nyomd be a dugaszolható áthidalót a kapocspontba. |
| Ellenőrzés | 2 mm átmérőjű vizsgálódugóval vizsgálható; a bemutatott vizsgálat legfeljebb 42 V-ra vonatkozik. |
| Jelölés | Pattintsd be a jelölőszalagot a jelölőnyílásba. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 7675 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 70175104 |
| cURus | Underwriters Laboratories Inc. UL 1059 E45172 |
| DEKRA | DEKRA Certification B.V. EN 60947 71-145797 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-103140 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0095985-PDA |
| BV | Bureau Veritas S.A. IEC 60947 58186/A0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00003JT |
| LR | Lloyds Register - 19/20050 |
| PRS | Polski Rejestr Statków - TE71097/880590/23 |
| AEx | UL International Germany GmbH c/o Physikalisch Technische Bundesanstalt UL 60079 E185892 |
| CCC | CNEX GB/T 3836.3 2020312313000183 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt IEC 60079-0 IECEx PTB 18.0019U (Ex eb IIC Gb és Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079 TÜV 19.0819 U |
Szükséges kiegészítők
| 2116-1392 | Vég- és válaszlap; 1 mm vastag; 3 vezetékes sorkapocshoz; narancssárga |
|---|---|
| 2116-1391 | Vég- és válaszlap; 1 mm vastag; 3 vezetékes sorkapocshoz; szürke |
Opcionális kiegészítők
| 2016-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2016-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2016-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2016-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2016-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2016-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2016-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2016-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 2016-100 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2016-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2016-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-289 | Érvéghüvely; Hüvely 10 mm² / AWG 8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-210 | Érvéghüvely; Hüvely 16 mm² / AWG 6; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-286 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-287 | Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-288 | Érvéghüvely; Hüvely 6 mm² / AWG 10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz tartozik hozzá?
18–20 mm / 0,71–0,79 inch.
Hány csatlakozási pontja van?
3 csatlakozási pontja és egy potenciálja van.
Milyen vezetéket fogad?
Rézvezetéket; a vezetéktípushoz és bekötésmódhoz megadott tartományokat külön kell figyelembe venni.
Mit jelent a 42 V-os határ?
A 2 mm-es vizsgálódugóval bemutatott vizsgálat felső határa 42 V; a sorkapocs külön névleges feszültségadata ettől eltér.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2116-5304
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
40,98 g/db
Cikkszám
4055143746151
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2116-5304 3 vezetékes átmenő sorkapocs, működtető karral és nyomógombbal, 16 mm², vizsgálóporttal, megfelelő Ex i alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2116-5304 |
| GTIN / EAN | 4055143746151 |
| Terméktípus | Átmenő sorkapocs működtetőkarral |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III/3 | 800 V; 8 kV; 76 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél; III/3 | 90 A |
| UL 1059; B és C felhasználási csoport | 600 V; 85 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No. 158; B és C felhasználási csoport | 600 V; 85 A, mindkét csoportban |
| CSA 22.2 No. 158; D felhasználási csoport | Feszültség és áram: – |
| Robbanásvédelmi kiértékelés; IECEx | PTB 18.0019U (Ex eb IIC Gb) |
| Méretezési feszültség; EN Ex e II | 550 V |
| Névleges áram; Ex e II | 76 A |
| Névleges áram áthidalóval; Ex e II | 65 A |
| Robbanásvédelmi dokumentáció | A gyártó Technical Section / Technical Explications dokumentációja és az alkalmazásra érvényes tanúsítvány előírásai irányadók. |
| DIN-sín feltétele nagyobb áramnál | 76 A-nél nagyobb áramterhelés esetén 15 mm magas DIN 35 kalapsínt kell használni. |
| III/2 és II/2 | A névleges feszültség-, impulzusfeszültség- és árammezők – jelűek. |
| III/3 jelentése | III. túlfeszültségi kategória / 3. szennyezettségi fok |
| Veszteségi teljesítmény potenciálonként | 2,4259 W; 76 A-nél |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00042 Ω |
| Vizsgálóport használati határa | 2 mm átmérőjű vizsgálódugóval; a bemutatott vizsgálat legfeljebb 42 V-ra vonatkozik. |
Csatlakozás és vezetékfajták
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 16 mm² |
| Bekötési irány | Felső bekötés |
| Működtetés az 1. csatlakozásnál | Működtetőkar |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Működtetés a 2. csatlakozásnál | Nyomógomb |
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 2,5–16 mm² / 14–6 AWG |
| Többeres vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 6–16 mm² / 10–6 AWG |
| Kisebb vezeték közvetlen push-in bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is benyomható. |
| Csupaszolási hossz | 18–20 mm / 0,71–0,79 inch |
| AWG-adatok | Az AWG-adatok átszámítása IEC szerint történt. |
Méretek, anyagok és környezeti feltételek
| Szélesség | 12 mm / 0,472 inch |
|---|---|
| Magasság | 113,5 mm / 4,469 inch |
| Mélység a DIN kalapsín felső részétől | 37,1 mm / 1,461 inch |
| Mélység | 45,2 mm / 1,78 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,601 MJ |
| Tömeg | 41 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Szín | Kék |
| Működtetőelem színe | Narancssárga |
| Méretábra | 113,5 mm / 4,47 inch vízszintes teljes méret; 54,3 mm / 2,14 inch részméret; 37,1 mm / 1,46 inch függőleges méret. |
| Áramköri kialakítás | Három bekötési végpont közös vezetőágon. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 7675 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 70175104 |
| cURus | Underwriters Laboratories Inc. UL 1059 E45172 |
| DEKRA | DEKRA Certification B.V. EN 60947 71-145797 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-103140 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0095985-PDA |
| BV | Bureau Veritas S.A. IEC 60947 58186/A0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00003JT |
| LR | Lloyds Register - 19/20050 |
| PRS | Polski Rejestr Statków - TE71097/880590/23 |
| AEx | UL International Germany GmbH c/o Physikalisch Technische Bundesanstalt UL 60079 E185892 |
| CCC | CNEX GB/T 3836.3 2020312313000183 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt IEC 60079-0 IECEx PTB 18.0019U (Ex eb IIC Gb és Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079 TÜV 19.0819 U |
Szükséges kiegészítők
| 2116-1392 | Vég- és válaszlap; 1 mm vastag; 3 vezetékes sorkapocshoz; narancssárga |
|---|---|
| 2116-1391 | Vég- és válaszlap; 1 mm vastag; 3 vezetékes sorkapocshoz; szürke |
Opcionális kiegészítők
| 2016-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2016-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2016-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2016-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2016-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2016-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2016-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2016-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 2016-100 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2016-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2016-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-289 | Érvéghüvely; Hüvely 10 mm² / AWG 8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-210 | Érvéghüvely; Hüvely 16 mm² / AWG 6; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-286 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-287 | Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-288 | Érvéghüvely; Hüvely 6 mm² / AWG 10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2116-5304 3 vezetékes átmenő sorkapocs, működtető karral és nyomógombbal, 16 mm², vizsgálóporttal, megfelelő Ex i alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, kék használati útmutató
Vezetékfajták és előkészítés
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
|---|---|
| Tömör vezeték; közvetlen push-in bekötés | 2,5–16 mm² / 14–6 AWG |
| Többeres vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 6–16 mm² / 10–6 AWG |
| Kisebb vezeték közvetlen push-in bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is benyomható. |
| Csupaszolási hossz | 18–20 mm / 0,71–0,79 inch |
| AWG-adatok | Az AWG-adatok átszámítása IEC szerint történt. |
Kezelés
| Közvetlen push-in bekötés | Tömör vezetéknél 2,5–16 mm² / 14–6 AWG, érvéghüvelyes finom elemi szálas vezetéknél 6–16 mm² / 10–6 AWG a közvetlen push-in tartomány. |
|---|---|
| Karos bekötés | Húzd fel ütközésig a működtetőkart, majd csatlakoztasd a finom elemi szálas vezetéket. Ezután nyomd le a működtetőkart. |
| Dugaszolható áthidaló | Ütközésig nyomd be a dugaszolható áthidalót a kapocspontba. |
| Ellenőrzés | 2 mm átmérőjű vizsgálódugóval vizsgálható; a bemutatott vizsgálat legfeljebb 42 V-ra vonatkozik. |
| Jelölés | Pattintsd be a jelölőszalagot a jelölőnyílásba. |
DIN-sín feltétele
76 A-nél nagyobb áramterhelésnél 15 mm magas DIN 35 kalapsínt kell használni.
Ex alkalmazás külön feltételei
| Méretezési feszültség; EN Ex e II | 550 V |
|---|---|
| Névleges áram; Ex e II | 76 A |
| Névleges áram áthidalóval; Ex e II | 65 A |
| Robbanásvédelmi dokumentáció | A gyártó Technical Section / Technical Explications dokumentációja és az alkalmazásra érvényes tanúsítvány előírásai irányadók. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
